NEPŘÍMOTOPNÉ OHŘÍVAČE VODY

Transkript

1 NÁVOD K OBSLUZE A INSTALACI NEPŘÍMOTOPNÉ OHŘÍVAČE VODY 00 NTR 25 NTR 60 NTR 200 NTR 250 NTR 200 NTRR 250 NTRR NTR / HV NTR / HV NTR / HV NTR / Z NTR / Z NTR / Z NTR / Z NTR / Z PROVOZNĚ MONTÁŽNÍ PŘEDPISY PRO PŘÍMOTOPNÉ OHŘÍVAČE VODY: - 00 NTR, 25 NTR, 60 NTR, 200 NTR, 250 NTR, 200 NTRR, 250 NTRR, - 00 NTR/HV, 25 NTR/HV, 60 NTR/HV - 80 NTR/Z, 00 NTR/Z, 25 NTR/Z, 60 NTR/Z, 200 NTR/Z

2 Vážený zákazníku, Rádi bychom Vám poděkovali za Vaše rozhodnutí používat náš výrobek. Značka MORA-TOP je zárukou kvality, výkonu a spolehlivosti. Doufáme, že budete plně spokojen s Vaším novým ohřívačem vody MORA-TOP. Těmito předpisy bychom Vás rádi informovali o používání, konstrukci, údržbě a dalších užitečných informacích o ohřívačích vody. Přečtěte si prosím tento manuál pozorně, abyste maximálně využili každou funkci ohřívače. 2

3 00 NTR, 25 NTR, 60 NTR, 200 NTR, 250 NTR, 200 NTRR, 250 NTRR 00 NTR/HV, 25 NTR/HV, 60 NTR/HV Příslušenství výrobku: K výrobku je přibalen pojistný ventil G3/4" a u typu 00 a 25 NTR vypouštěcí ventil /2". Ve vlastním zájmu si kompletnost příslušenství zkontrolujte. Využití: Nepřímotopné stacionární ohřívače řady NTR a NTRR slouží k přípravě TUV ve spojení s jiným zdrojem topné vody, nejčastěji s plynovým kotlem. U typů NTRR kombinací dvou zdrojů topné vody ( plyn. kotel + solární systém, tep. čerpadlo). Svým jmenovitým výkonem zaručují dostatečné množství TUV i pro velké bytové jednotky provozovny, restaurace a podobná zařízení.při zvýšeném odběru TUV zásobníky dohřívají vodu průběžně a pracují obdobně jako průtokové ohřívače. Výhody použití nepřímotopného ohřívače. - Snadná instalace a připojení ke zdroji topné vody. - Velmi rychlý ohřev TUV - Smaltovaný ocelový zásobník zajišťuje veškeré hygienické požadavky na kvalitu TUV. - Vestavěná Mg anoda zvyšuje odolnost proti korozi. - Kvalitní polyuretanová izolace zajišťuje minimální tep ztráty. - Plynule nastavitelná teplota TUV do 80 C - Připojení více odběrových míst. - U typů s dvěma výměníky možnost využití dvou zdrojů topné vody nebo jejich propojením získat dvojnásobnou výměnnou plochu výměníku. - Světelná signalizace chodu ohřívače. - Přesná kontrola teploty TUV. - Možnost zapojení cirkulace TUV Technické údaje Typ OKC 00 NTR OKC 25 NTR OKC60NTR OKC 200 NTR OKC 200 NTRR OKC 250 NTR OKC 250 NTRR Objem l Hmotnost kg Teplosměnná plocha m2 x2 x2 Max.tlak nádoby MPa 0,6 Max.tlak výměníku MPa Připojení TUV Js 3/4" Připojení topné vody Js " Rozsah nastavení C do 80 C Doporučená teplota TUV C 60 El.krytí IP44 Připojovací napětí PEN AC 230V, 50 Hz Jmenovitý tepelný výkon při teplotě vody 80 C a průtoku 720 l/h W 2 x 2 x Doba ohřevu z 0-60 C min / /20 Tepelné ztráty kwh/24h 0,9,,39,4,4,72,72 3

4 Typ Objem l Hmotnost kg Teplosměnná plocha m2 Max.tlak nádoby MPa Max.tlak výměníku MPa Připojení TUV Js Připojení topné vody Js Rozsah nastavení C Doporučená teplota TUV C El.krytí Připojovací napětí Jmenovitý tepelný výkon při teplotě vody 80 C a průtoku 720 l/h W Doba ohřevu z 0-60 C min Tepelné ztráty kwh/24h OKC 00 NTR/HV ,9 OKC 25 NTR/HV OKC60NTR/HV ,6 3/4" 3/4" do 80 C 60 IP44 PEN AC 230V, 50 Hz 7, 23,39 Umístnění a druh prostředí: Ohřívač se umísťuje na zem vedle zdroje topné vody nebo v jeho největší blízkosti.všechny připojovací rozvody ladně tepelně zaizolujte. Výrobek doporučujeme používat ve vnitřním prostředí s teplotou vzduchu +2 až 45 C a relativní vlhkosti vzduchu max. 80%. Technický popis : 00 NTR, 25 NTR, 60 NTR, 200 NTR, 250 NTR, 200 NTRR, 250 NTRR 4

5 Nádoba ohřívače je svařena z ocelového plechu a jako celek posmaltována smaltem odolávajícím teplé vodě. Jako dodatečná ochrana proti korozi je v přírubě nádoby vmontována hořčíková anoda, která upravuje elektrický potenciál vnitřku nádoby a snižuje tak nebezpečí jejího prorezavění. Do nádoby jsou vevařeny jeden nebo dva spirálové výměníky ze smalt. oc. trubky, vývody teplé, studené vody a cirkulační otvor. V horní časti nádoby je umístněna příruba s jímkou na čidla termostatu, teploměru a držák anody. Izolaci nádoby tvoří 40 mm polyuretanové pěny, příruba polystyrénovým víkem. Plášť ohřívače tvoří oc. plech lakovaný bílou práškovou barvou, spojovací díly jsou pokovovány. Celý ohřívač stojí na třech rektifikačních šroubech s možností vyrovnání nerovností podlahy v rozmezí 0mm. Ovládací elektroinstalace je umístněna v plastovém krytu v horní částí ohřívače. Nádoba je zkoušena tlakem 0,9 MPa, výměníky,5 MPa. OVLÁDACÍ PANEL Princip činnosti Výměník nepřímotopného ohřívače je připojen ke zdroji topné vody (např. plynový teplovodní kotel) a termostatem řídí nahřívání TUV. Vhodným zapojením pomocí trojcestného rozdělovacího ventilu a čerpadla nahřívá teplou užitkovou vodu zcela automaticky a upřednostňuje její ohřev. Aby se dosáhla požadovaná teplota TUV nastavená na termostatu ohřívače, musí být teplota topné vody min. o 5 C vyšší.(doporučujeme 5 C). Ohřívač pracuje na tlakovém principu. V nádobě je neustále tlak vody z vodovodního řadu, tento způsob umožňuje odběr TUV v libovolném místě od ohřívače. Při dlouhých rozvodech vody doporučujeme použít cirkulační systém. 5

6 Příklady připojení ohřívače k vodovodnímu a topnému systému 200 NTRR, 250 NTRR 6

7 Připojení ohřívače k rozvodu TUV: Studená voda se připojí na vstup označený modrým kroužkem nebo nápisem "VSTUP TUV." Teplá voda se připojí na vývod označený červeným kroužkem nebo nápisem "VÝSTUP TUV". Pokud je rozvod TUV vybaven cirkulačním okruhem, napojí se na vývod označený nápisem "CIRKULACE". Typy 00 NTR a 25 NTR jsou vybaveny vypouštěcím výstupem. U typu 60, 200 a 250 NTR je nutné na vstup TUV namontovat "T" armaturu s vypouštěcím ventilem. Pokud je v přívodním potrubí větší tlak než 0,63 MPa musí se před pojistný ventil vřadit ventil redukční. Pro správné nastavení redukčního ventilu požijte tabulku. spouštěcí tlak přípustný provozní max. tlak v potrubí pojistného ventilu přetlak ohřívače vody studené vody (MPa) (MPa) (MPa) 0,6 0,6 do 0,48 0,7 0,7 do 0,56 do 0,8 Mezi ohřívačem a pojistným ventilem nesmí být zařazena žádná uzavírací armatura. Při montáži postupujte dle návodu výrobce pojistného zařízení. Připojení ohřívače k vodovodní síti je na obrázku na straně 6. Před každým uvedením pojistného ventilu do provozu je nutné vykonat jeho kontrolu. Kontrola se provádí ručním oddálením membrány od sedla, pootočením knoflíku odtrhovacího zařízení vždy doprava. Po pootočení musí knoflík zapadnout zpět do zářezu. Správná funkce odtrhovacího zařízení se projeví odtečením vody přes odpadovou trubku pojistného ventilu. V běžném provozu je nutné vykonat tuto kontrolu nejméně jednou za měsíc a po každém odstavení ohřívače z provozu delším než 5 dní. Z pojistného ventilu může odtokovou trubkou odkapávat voda, trubka musí být volně otevřena do atmosféry, umístěna souvisle dolů a musí být v prostředí bez výskytu teplot pod bodem mrazu. Při vypouštění ohřívače použijte doporučený vypouštěcí ventil. Nejprve je nutné uzavřít přístup vody do ohřívače. 7

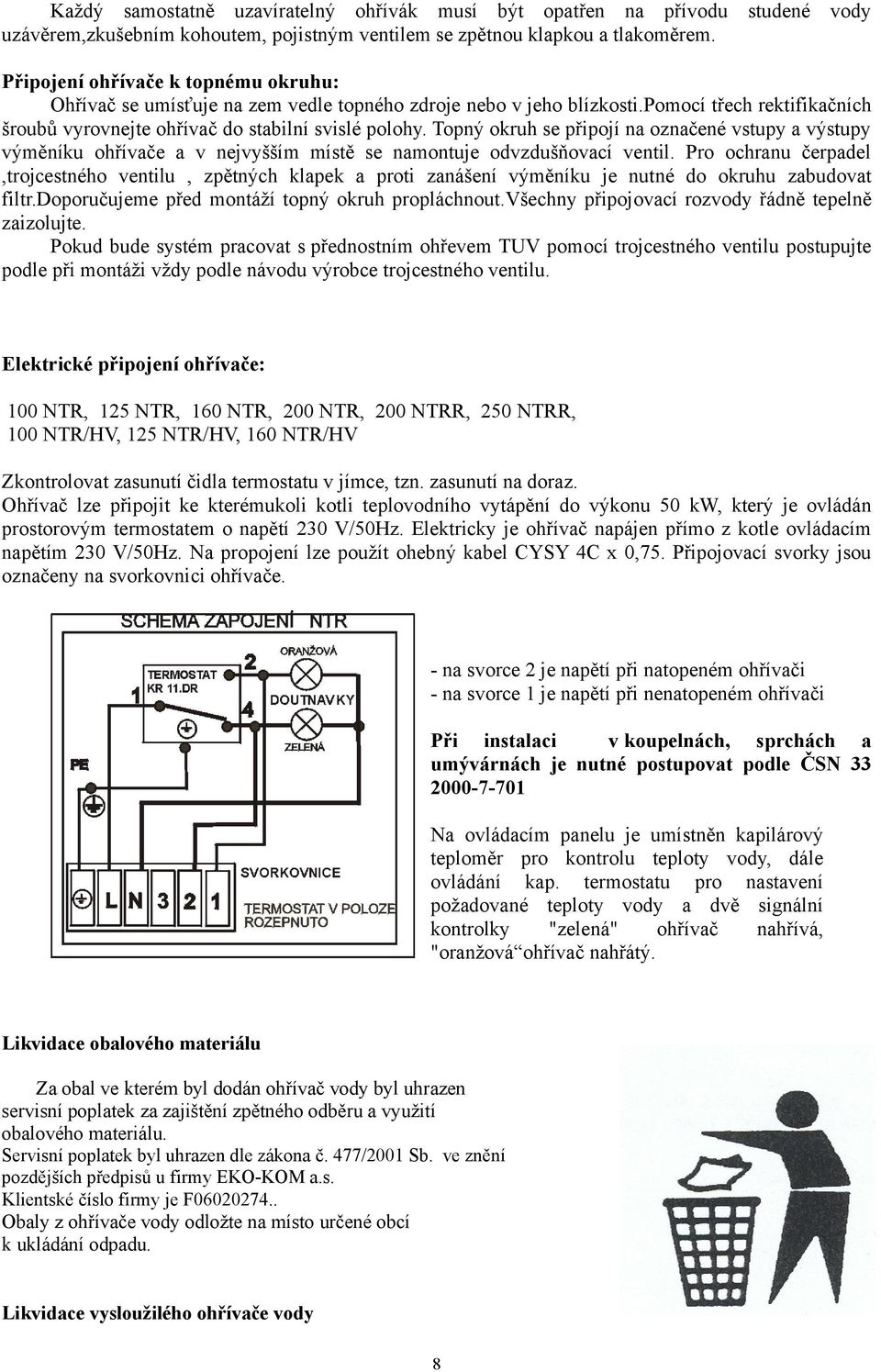

8 Každý samostatně uzavíratelný ohřívák musí být opatřen na přívodu studené vody uzávěrem,zkušebním kohoutem, pojistným ventilem se zpětnou klapkou a tlakoměrem. Připojení ohřívače k topnému okruhu: Ohřívač se umísťuje na zem vedle topného zdroje nebo v jeho blízkosti.pomocí třech rektifikačních šroubů vyrovnejte ohřívač do stabilní svislé polohy. Topný okruh se připojí na označené vstupy a výstupy výměníku ohřívače a v nejvyšším místě se namontuje odvzdušňovací ventil. Pro ochranu čerpadel,trojcestného ventilu, zpětných klapek a proti zanášení výměníku je nutné do okruhu zabudovat filtr.doporučujeme před montáží topný okruh propláchnout.všechny připojovací rozvody řádně tepelně zaizolujte. Pokud bude systém pracovat s přednostním ohřevem TUV pomocí trojcestného ventilu postupujte podle při montáži vždy podle návodu výrobce trojcestného ventilu. Elektrické připojení ohřívače: 00 NTR, 25 NTR, 60 NTR, 200 NTR, 200 NTRR, 250 NTRR, 00 NTR/HV, 25 NTR/HV, 60 NTR/HV Zkontrolovat zasunutí čidla termostatu v jímce, tzn. zasunutí na doraz. Ohřívač lze připojit ke kterémukoli kotli teplovodního vytápění do výkonu 50 kw, který je ovládán prostorovým termostatem o napětí 230 V/50Hz. Elektricky je ohřívač napájen přímo z kotle ovládacím napětím 230 V/50Hz. Na propojení lze použít ohebný kabel CYSY 4C x 0,75. Připojovací svorky jsou označeny na svorkovnici ohřívače. - na svorce 2 je napětí při natopeném ohřívači - na svorce je napětí při nenatopeném ohřívači Při instalaci v koupelnách, sprchách a umývárnách je nutné postupovat podle ČSN Na ovládacím panelu je umístněn kapilárový teploměr pro kontrolu teploty vody, dále ovládání kap. termostatu pro nastavení požadované teploty vody a dvě signální kontrolky "zelená" ohřívač nahřívá, "oranžová ohřívač nahřátý. Likvidace obalového materiálu Za obal ve kterém byl dodán ohřívač vody byl uhrazen servisní poplatek za zajištění zpětného odběru a využití obalového materiálu. Servisní poplatek byl uhrazen dle zákona č. 477/200 Sb. ve znění pozdějších předpisů u firmy EKO-KOM a.s. Klientské číslo firmy je F Obaly z ohřívače vody odložte na místo určené obcí k ukládání odpadu. Likvidace vysloužilého ohřívače vody 8

9 Vyřazený a nepoužitelný ohřívač po ukončení provozu demontujte a dopravte do střediska recyklace odpadů (sběrný dvůr) nebo na místo sběru velkoobjemového odpadu. Stavební rozměry ohřívačů TYP A B C D E F G H I OKC 00 NTR OKC 25 NTR OKC 60 NTR OKC 200 NTR OKC 200 NTRR OKC 250 NTR OKC 250 NTRR

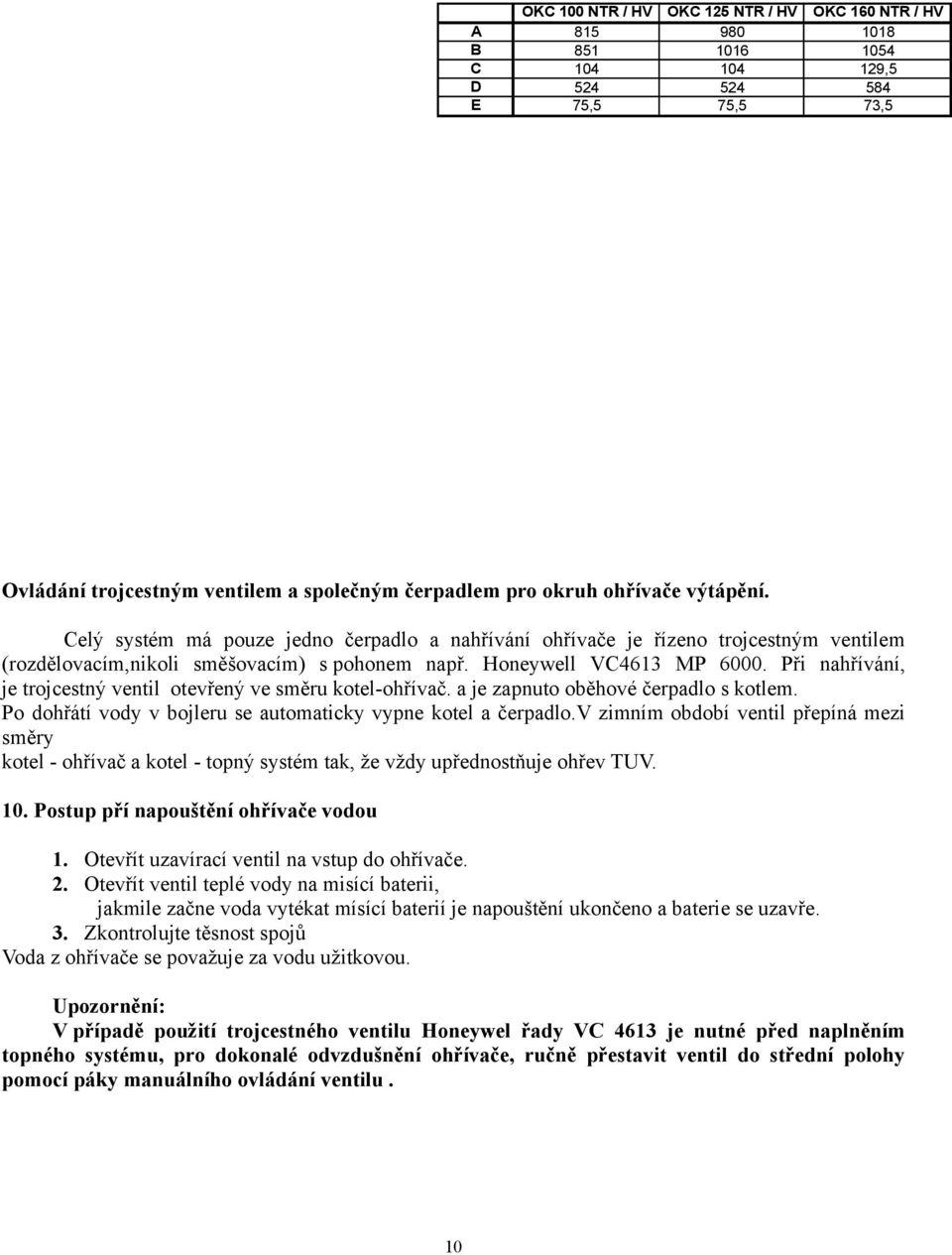

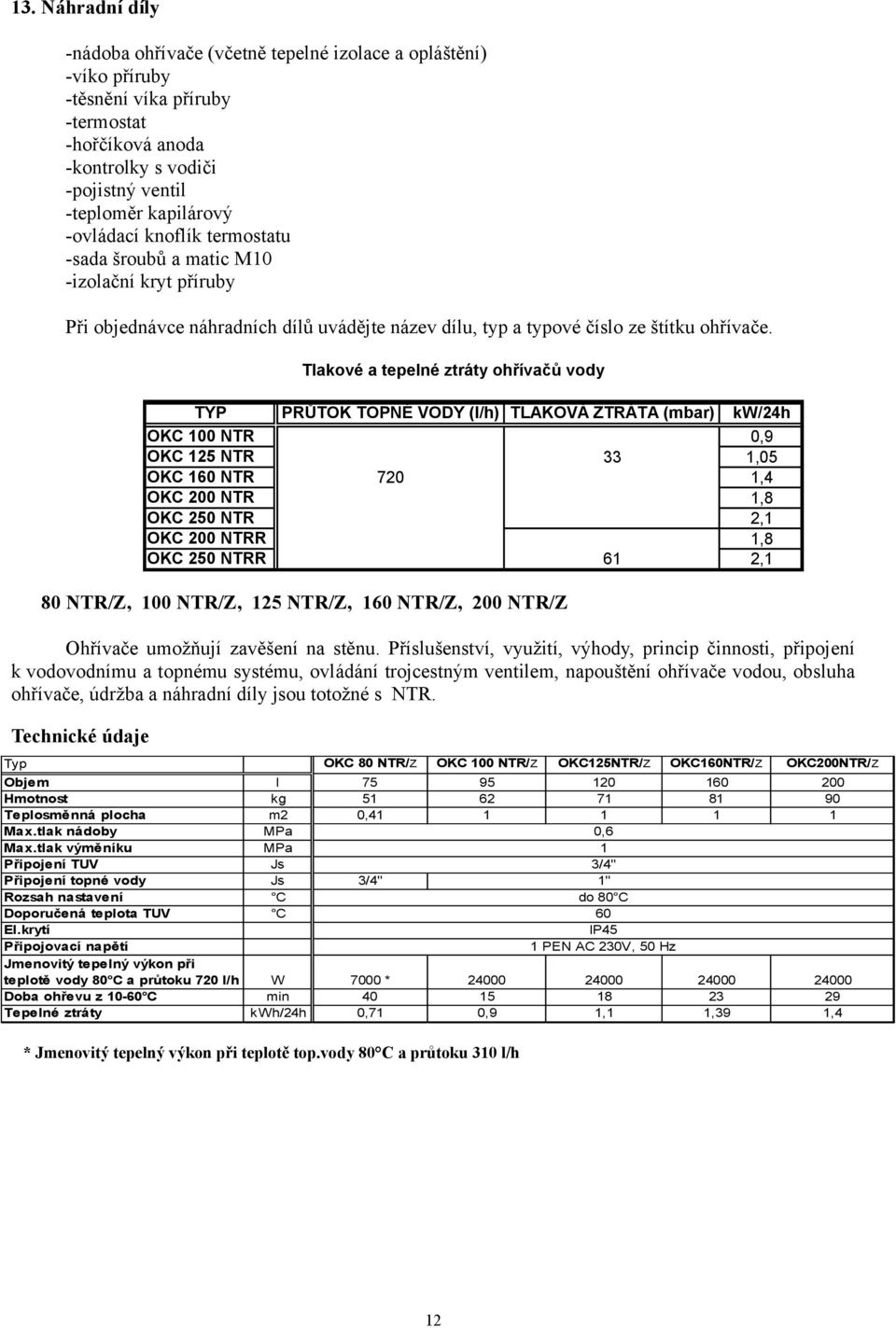

10 A B C D E OKC 00 NTR / HV ,5 OKC 25 NTR / HV ,5 OKC 60 NTR / HV ,5 73,5 Ovládání trojcestným ventilem a společným čerpadlem pro okruh ohřívače výtápění. Celý systém má pouze jedno čerpadlo a nahřívání ohřívače je řízeno trojcestným ventilem (rozdělovacím,nikoli směšovacím) s pohonem např. Honeywell VC463 MP Při nahřívání, je trojcestný ventil otevřený ve směru kotel-ohřívač. a je zapnuto oběhové čerpadlo s kotlem. Po dohřátí vody v bojleru se automaticky vypne kotel a čerpadlo.v zimním období ventil přepíná mezi směry kotel - ohřívač a kotel - topný systém tak, že vždy upřednostňuje ohřev TUV. 0. Postup pří napouštění ohřívače vodou. Otevřít uzavírací ventil na vstup do ohřívače. 2. Otevřít ventil teplé vody na misící baterii, jakmile začne voda vytékat mísící baterií je napouštění ukončeno a baterie se uzavře. 3. Zkontrolujte těsnost spojů Voda z ohřívače se považuje za vodu užitkovou. Upozornění: V případě použití trojcestného ventilu Honeywel řady VC 463 je nutné před naplněním topného systému, pro dokonalé odvzdušnění ohřívače, ručně přestavit ventil do střední polohy pomocí páky manuálního ovládání ventilu. 0

11 Max.výkon výměníku (kw) Potřebný výkon kotle (kw) Průtok topné vody 85 C (l/h) OKC 250 NTRR OKC 200 NTRR OKC 250 NTR OKC 200 NTR OKC 60 NTR OKC 25 NTR OKC 00 NTR Výkonové parametry 24 Horního Spodního Do serie Jeden výměník Dva do serie 49,5 49,5 720 Doba ohřevu 060 C (min) Stálý průtok TUV při 45 C (l/h) Doba ohřevu (min) při použití kotle s odlišným výkonem kw , Horního* Spodního** Do serie** Horního Do serie * cca 20l ** celý objem. Obsluha ohřívačů uživatelem Nastavit požadovanou teplotu TUV na termostatu ohřívače. Pro zajištění dostatečně rychlého ohřevu je nutné dodržet minimálně rozdíl 5 C v nastavení teplot termostatu ohřívače a termostatu kotle (např.termostat ohřívače 60 C a termostat kotle 75 C). Kontrola teploty užitkové vody na teploměru ohřívače.v letním období přepnout kotel na letní provoz. 2. Údržba Údržba ohřívače spočívá v kontrole a výměně anodové tyče. Hořčíková anoda upravuje elektrický potenciál uvnitř nádoby na hodnotu, která omezuje korozi nádoby ohřívače. Její životnost je teoreticky vypočtena na dva roky provozu,mění se však s tvrdostí a chemickým složením vody v místě užívání ohřívače. Doporučujeme za dva roky provozu provést kontrolu a případnou výměnu anodové tyče. Podle stupně opotřebení anody určit další kontrolu. Doporučujeme nepodceňovat význam této dodatkové ochrany nádoby ohřívače. Postup při výměně anodové tyče.. Vypustit cca /3 objemu vody z ohřívače. Postup: Uzavřít ventil na vstupu vody do ohřívače Otevřít ventil teplé vody na mísící baterii Otevřít vypouštěcí kohout ohřívače 2. Vypnout ovládací napětí do ohřívače 3. Demontovat kryt elektroinstalace 4. Demontovat víko příruby výšroubováním 8 kusů matic M0 5. Anoda je našroubová na přivařené matici M8, pomocí vhodného nástroje ji vyšroubujte. 6. Opačným postupem smontujte demontované díly.matice M0 utahujte křížově. 7. Ohřívač naplňte vodou. Výměnu anody svěřte odborné firmě, která provádí servisní službu.

12 3. Náhradní díly -nádoba ohřívače (včetně tepelné izolace a opláštění) -víko příruby -těsnění víka příruby -termostat -hořčíková anoda -kontrolky s vodiči -pojistný ventil -teploměr kapilárový -ovládací knoflík termostatu -sada šroubů a matic M0 -izolační kryt příruby Při objednávce náhradních dílů uvádějte název dílu, typ a typové číslo ze štítku ohřívače. Tlakové a tepelné ztráty ohřívačů vody TYP PRŮTOK TOPNÉ VODY (l/h) TLAKOVÁ ZTRÁTA (mbar) OKC 00 NTR OKC 25 NTR 33 OKC 60 NTR 720 OKC 200 NTR OKC 250 NTR OKC 200 NTRR OKC 250 NTRR 6 kw/24h 0,9,05,4,8 2,,8 2, 80 NTR/Z, 00 NTR/Z, 25 NTR/Z, 60 NTR/Z, 200 NTR/Z Ohřívače umožňují zavěšení na stěnu. Příslušenství, využití, výhody, princip činnosti, připojení k vodovodnímu a topnému systému, ovládání trojcestným ventilem, napouštění ohřívače vodou, obsluha ohřívače, údržba a náhradní díly jsou totožné s NTR. Technické údaje Typ Objem l Hmotnost kg Teplosměnná plocha m2 Max.tlak nádoby MPa Max.tlak výměníku MPa Připojení TUV Js Připojení topné vody Js Rozsah nastavení C Doporučená teplota TUV C El.krytí Připojovací napětí Jmenovitý tepelný výkon při teplotě vody 80 C a průtoku 720 l/h W Doba ohřevu z 0-60 C min Tepelné ztráty kwh/24h OKC 80 NTR/Z OKC 00 NTR/ Z , ,6 3/4" " do 80 C 60 IP45 PEN AC 230V, 50 Hz ,9 8, 23,39 29,4 3/4" 7000 * 40 0,7 * Jmenovitý tepelný výkon při teplotě top.vody 80 C a průtoku 30 l/h 2 OKC25NTR/Z OKC60NTR/Z OKC200NTR/ Z

13 Technický popis 80 NTR/Z, 00 NTR/Z, 25 NTR/Z, 60 NTR/Z, 200 NTR/Z Nádoba ohřívače je svařena z ocelového plechu a jako celek posmaltována smaltem odolávajícím teplé vodě. Jako dodatečná ochrana proti korozi je v přírubě nádoby vmontována hořčíková anoda, která upravuje elektrický potenciál vnitřku nádoby a snižuje tak nebezpečí jejího prorezavění. Do nádoby jsou vevařen jeden n výměník ze smalt. oc. trubky, vývody teplé, studené vody. Ve spodní časti nádoby je umístněna příruba s jímkou na čidla termostatu a držák anody. Izolaci nádoby tvoří 40 mm polyuretanové pěny. Plášť ohřívače tvoří oc. plech lakovaný bílou práškovou barvou, spojovací díly jsou pokovovány. Ohřívač je závěsný. Ovládací elektroinstalace je umístněna v plastovém krytu ve spodní části ohřívače. Nádoba je zkoušena tlakem 0,9 MPa, výměníky,5 MPa. Montáž na stěnu: Před montáží je třeba zkontrolovat nosnost stěny a podle druhu zdiva případně stěnu vyztužit. Ohřívač vody montujte vždy ve svislé poloze, tak aby spodní hrana ohřívače byla umístěna nejméně 60 cm nad podlahou. U ohřívače před zavěšením na stěnu je nutno připojit na trubky G 3/4 ( vstup a výstup otop.vody ) kolena Js 3/4 a na trubky G kolena Js a jejich natočením určit montáž zprava nebo zleva. Montážní rozměry jsou v tab. 3
