zemní práce bývají v počáteční fází stavby, jsou náročné a nákladné zemní stroje jsou drahé a na jejich práci navazuje řada další mechanizace

Transkript

1

2 zemní práce bývají v počáteční fází stavby, jsou náročné a nákladné zemní stroje jsou drahé a na jejich práci navazuje řada další mechanizace rozdělují se do několika skupin: - rypadla - traktorové stroje - zhutňovací stroje - vrtací soupravy (maloprůměrové)

3 ČSN Zemní práce Třída Název Příklad 1 sypné zem. 2 rypné zem. 3 kopné hor. 4 drobivé pevné h. 5 lehce trhatelné h. jemnozrnné zeminy měkké konzist: ornice, hlína, písčitá hlína jemnozrnné zeminy tuhé konzist.: ornice, hlína, prachovitá hlína (spraš) jemnozrnné zeminy pevné a tvrdé konzistence: jílov. hlína, písčitý jíl, jíl jemnozrnné zeminy pevné a tvrdé konzist.: horniny navětralé až zvětralé horniny navětralé až zvětralé, zmrzlé zeminy 6 těžce trhatelné h. zeminy s balvany, skalní zdravé hor. 7 velmi těžce skalní zdravé, masívní horniny Stroje pro zemní práce Použitelné způsoby rozpojování lze je nabírat lopatou, nakladačem rozpojitelné rýčem, nakladačem rozpojit. krumpáčem, rypadlem rozpojitelné klínem, rypadlem rozrývačem, rypadlem, trhavinami těžkým rozrývačem, trhavinami rozpojitelné

4 názvosloví částí zemních strojů: Stroje pro zemní práce zdroj:

5 rozpojují a nakládají zeminy (horniny) hloubí příkopy, kanály podvozkové části lze někdy využít i pro jiné práce podle způsobu práce rozdělujeme rypadla na: - cyklicky pracující - kontinuálně pracující

6 1. Lopatová rypadla druhy lopat: - hloubkové - výškové Stroje pro zemní práce hloubkové lopaty

7

8 K čemu sloučí jednotlivé lopaty? Stroje pro zemní práce

9 rypadlo s výškovou lopatou rypadlo s hloubkovou lopatou

10 výšková lopata hloubková lopata

11 podvozky lopatových rypadel - kolové - pásové - traktorové - automobilové - kráčející výkonové třídy lopat. rypadel - mikro do 0,6 tuny - mini 0,6-5 tun - midi 5,0-10 tun - střední tun - těžká nad 40 tun

12 mikrorypadla - lehká a kompaktní rypadla pro nenáročné práce - výborná prostupnost ve stísněném prostoru Stroje pro zemní práce - pohyblivé části poháněné hydraulikou (výjimečně i AKU ) - podvozek většinou bez pohonu pojezdu - nutná stabilizace podvozku při práci - rypná síla lopaty kolem 10 kn

13

14

15 minirypadla - většinou pásový podvozek - převoz na stavbu pomocí podvalníku nebo kontejneru - stabilní a lehké stroje pro méně náročné výkopy - snadné manévrování v terénu - stabilizace podvozku - zapření radlicí v přední části stroje - rypná síla lopaty přes 10 kn Stroje pro zemní práce

16

17

18 midirypadla - pásový nebo kolový podvozek - provozní hmotnost 5-10 tun - výkon motoru kw - možnost mimoosé práce s těžební lopatou - silná čelní radlice - výkonná hydraulika - rypná síla lopaty přes 50 kn Stroje pro zemní práce

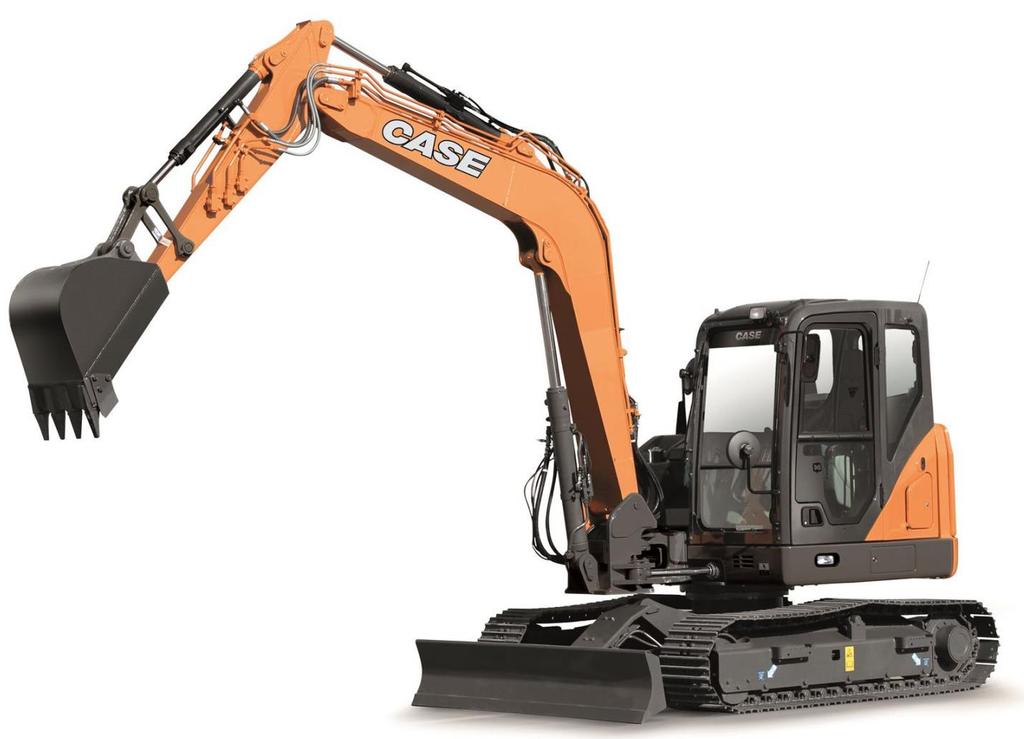

19 pásové midirypadlo Stroje pro zemní práce

20 kolové midirypadlo Stroje pro zemní práce

21 kolové midirypadlo se sníženým podvozkem Stroje pro zemní práce

22 rypadla na traktorových podvozcích (rypadlo-nakladače) - nosičem je upravený kolový traktor - čelní nakládací lopata, zadní hloubková lopata Stroje pro zemní práce - ovládání lopat i pojezdu z jednoho místa (otočná sedačka) - při práci s podkopovou lopatou nutné stabilizovat stroj vysunutím stabilizačních podpěr a opřením o čelní lopatu - pohony pojezdu stroje hydrostatické i hydrodynamické - způsoby řízení 2x2 4x2 4x4x4 počet hnacích kol počet stejných kol počet řídících kol

23

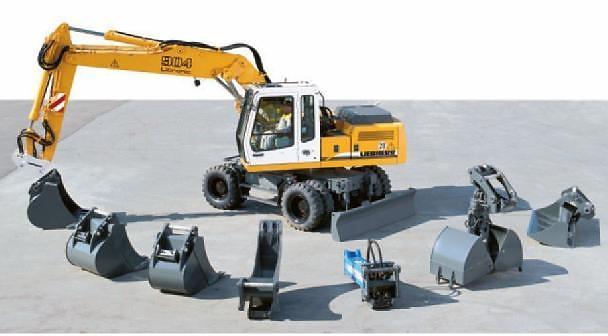

24 traktorové rypadlo - výměnná nářadí Stroje pro zemní práce

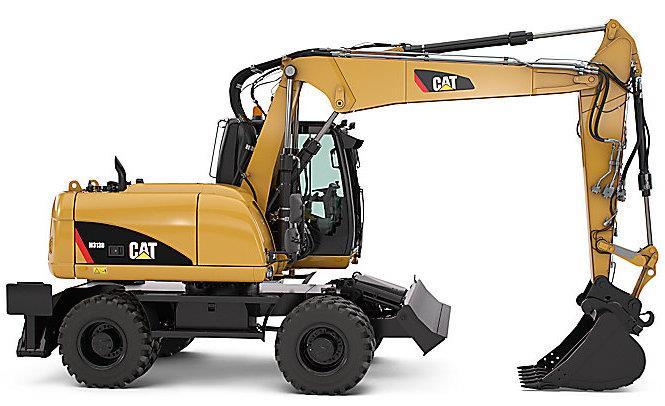

25 rypadla na kolových podvozcích - rypadla střední kategorie Stroje pro zemní práce - dvounápravové pneumatikové samohybné podvozky - přední kyvná řiditelná náprava, zadní náprava tuhá - pneumatiky mohou být ve dvoumontáži - přední radlice (stabilizace stroje), vzadu stabilizační opěry - možnost dovybavení kolejovým podvozkem (dvoucestné rypadlo) - rypná síla lopaty nad 100 kn

26

27 dvoucestné kolové rypadlo

28 rypadla na kráčejících podvozcích Stroje pro zemní práce - podvozek je vybaven čtyřmi hydraulicky ovládanými nohami, přičemž každou nohu je možné ovládat nezávisle - dvě nohy (někdy všechny čtyři) jsou obvykle vybaveny koly - bagr je schopen pohybu a práce i v naprosto extrémních svazích, ale i např. v korytech vodních toků - schopnost překonávat kolmé stupně, např. nalézt a slézt z nákladního auta či slézt do výkopu či vodního toku

29

30

31 rypadla na automobilových podvozcích - dokončovací terénní práce, výkopové práce (rýhy, jámy..) - jsou montována na sériové podvozky NA (např. Tatra) - hydraulický teleskopický výložník - stabilizační podpěry podvozku - zvlášť motor pro rypadlo - možnost pojíždění s rypadlem s ovládáním z kabiny strojníka (mikropojezd při práci) Stroje pro zemní práce

32

33 Tatra UDS s motorem rypadla John Deere

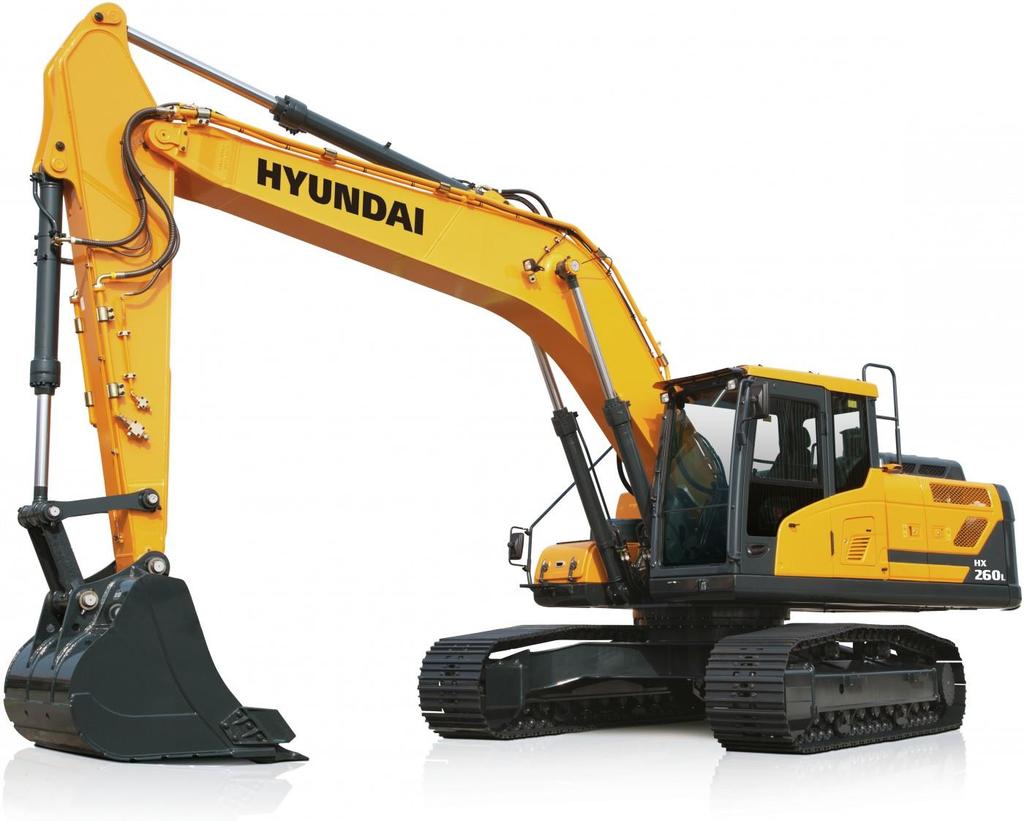

34 rypadla na pásových podvozcích - rypadlo je složeno z: - pásového podvozku - svršku rypadla (otočné části) - pracovního zařízení - hmotnost rypadla se rozkládá na velkou plochu podvozku Stroje pro zemní práce - malý měrný tlak pásů na terén - stabilita a průchodnost stroje - pro různé terény různé šířky pásů (400 mm pro tvrdé, skalnaté; až 1200 mm pro měkké a bahnité zeminy) - provozní hmotnost rypadla může dosahovat i přes 100 t - rypná síla lopaty až 800 kn

35

36

37

38

39 rypadlo s prodlouženým výložníkem Stroje pro zemní práce
