Návrh výkopů stavební jámy

Transkript

1 Návrh výkopů stavební jámy

2 Hloubka založení Rozdíl úrovně základové spáry a nejníže položeného bodu upraveného terénu u objektu Stanovuje se s ohledem na: stabilitu a sedání stavby klimatické vlivy (promrzání, vysychání půdy změna mechanických vlastností základové spáry) geologický a hydrogeologický profil půdy Min. hloubka založení 0,8 až1,2m (štěrkovité, písčité zeminy) 0,4m skalní a poloskalní půdy 1,6m soudržné zeminy (jílovité)

3 Zajišťování stability stěn výkopů svahované svislé - pažené - nepažené Maximální hloubka nepažené svislé stěny výkopu Soudržné zeminy v intravilánu (zastavěná oblast) 1,3m Soudržné zeminy v extravilánu (nezastavěná oblast) 1,5m Nesoudržné zeminy 0,7m h ca 2 c k a

4 1 m Svahované výkopy Přibližné sklony šikmých svahů v dočasných výkopech Platí pro hloubku do 3m výkopu při zákazu provozu strojů a zařízení v blízkosti výkopů Svah 1:0,5 0,5 m Druh horniny Přípustný sklon svahu Poměr výšky k půdorysné délce svahu prachovitá hlína 1:0,25 jílovitý štěrk 1:0,25 hlína 1:0,25 1:0,5 jíl 1:0,25 1:0,5 Jílovitá hlína 1:0,25 1:0,5 Jílovitý písek 1:0,5 balvanitý písek 1:0,75 Hlinitý písek 1:1 Písčitá hlína 1:1 Písčitý štěrk 1:1 Skalní horniny 1:0,5 1:0,2 (v pevných skalních horninách)

5 max. 5 m Svahované výkopy U svahů, jejichž výška je > 5 m se běžně zřizuje lavička (berma) 0,5 m

6 Svahované výkopy Další zásady: Při výkopu hlubším než 6m je nutno stabilitu svahu při daném sklonu posoudit statickým výpočtem vnější stabilita (např. metoda mezní rovnováhy Petterson, Bishop) Sklon svahu výkopu pro danou hloubku a zeminu je vhodné konzultovat s geotechnikem (geologem), zejména ve skalních horninách

7 Svahované výkopy Minimální vzdálenost paty svahu od nového objektu dle ČSN EN 1610/1999 Hloubka výkopu nejmenší šířka b h < 1,0 m nevyžaduje se (pro bednění b =min.0,6m) 1 h 1,75 m 0,8 m 1,75 < h 4 m 0,9 m h 4 m 1,0 m b

8 Rampy Rampy slouží k zajištění výjezdů z jednotlivých výškových úrovní min. šířka 3 m sklon max. 17% Foto M. Pinka

9 Pažené výkopy Používá se: je-li nedostatek místa na staveništi rozměry plochy staveniště vyžadují minimalizovat rozměry výkopu je-li výkop v blízkosti stávajícího objektu (inženýrské sítě, komunikace) a dno výkopu je níže než základová spára objektu nebo dno IS. Kritériem je smyková plocha pod úhlem vnitřního tření zeminy.

10 Pažené výkopy Vodotěsné: Štětové stěny Milánské stěny Převrtávané piloty Trysková injektáž (s výztužnými trubkami) Propustné: Zápory Pilotové stěny Mikrozáporové stěny

11 Pažené výkopy Štětové stěny:

12 Pažené výkopy Zápory:

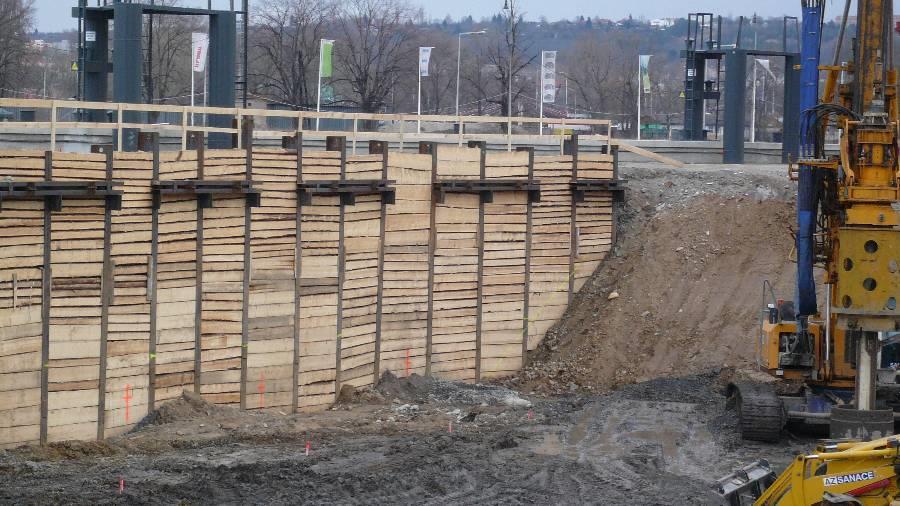

13 Pažené výkopy Zápory: Foto M. Pinka

14

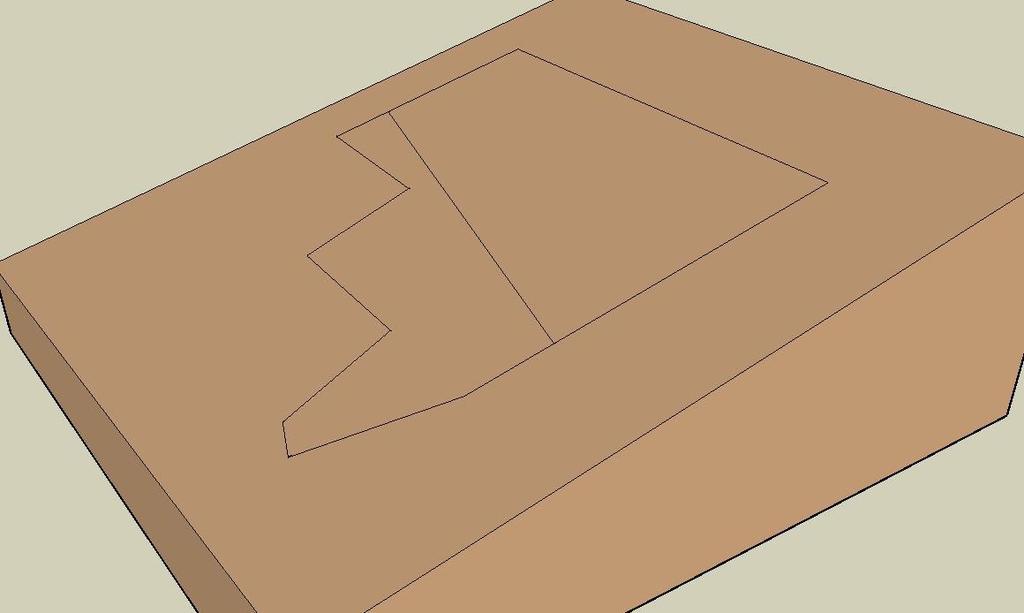

15

16

17

18

19

20 Výpočet objemů výkopů

21 VÝPOČET OBJEMŮ URČOVÁNÍ PLOŠNÉHO OBSAHU Plošný obsah A je velikost plochy, která je ohraničena uzavřenou čárou. Jeho hlavní jednotka je m 2. Plocha může být ohraničena obrazcem pravidelného nebo nepravidelného tvaru. Složitější obrazce se obvykle rozdělí na trojúhelníky nebo obrazce jiného tvaru, jejichž plošný obsah můžeme vyjádřit jednoduchými všeobecně známými matematickými výrazy. A A A A A4

22 OBJEMY (obsahy) ZÁKLADNÍCH TĚLES Kvádr V a. b. c Trojúhelník A va.a 2 Rovnoběžník A va. a Lichoběžník a c A. v 2 Válec V. r 2. v

23 OBJEMY (obsahy) ZÁKLADNÍCH TĚLES Jehlan V 1 S 3 p v Komolý jehlan V 1 3 h S 1 S 1 S 2 S kde h je vzdálenost obou podstav, S 1 je obsah dolní podstavy a S 2 obsah horní podstavy. 2

24 VÝPOČET OBJEMŮ URČOVÁNÍ PLOŠNÉHO OBSAHU Výpočet z pravoúhlých souřadnic bodů 1 (x 1,y 1 ), 2 (x 2,y 2 ), 5 (x 5,y 5 ), při volbě postupu ve směru šipky vedením kolmic na osu x získáme: y y x x y y x x y y x x y y x x y y x x A n i i i i i i y y x x A Obecně dostaneme lichoběžníkový vzorec: n i i i i i y y x A Úpravou dostaneme trojúhelníkový vzorec:

25 VÝPOČET OBJEMŮ a 6b 8 9 A B a C 12b D E F G K L M N O

26 Výkaz výměr výkopu Těžení horniny Třída těžitelnosti Objem horniny [m3] fig. 1 fig. 2 fig. 3 Celkem: Sejmutí ornice I Nedělí se na figury 150,0 Výkop 1. hloubkového stupně včetně odvodnění I 128,0 128,0 Výkop 2. hloubkové úrovně Výkop 3. hloubkové úrovně I I 305,5 305,5 I 120,0 120,0 II 58,0 58,0 Výkop patek (pásů,.) II 40,4 40,4

27 Třídy těžitelnosti dle ČSN (již neplatná) Třída Hornina Nakypření přechodné, trvalé (%) 1 jemnozrnné zeminy, měkké konzistence IC = 0,05-0,75, IP < 17; např. ornice, hlína, písčitá hlína; písčité a štěrkovité zeminy: kypré ID < 0,33 se zrny do 20 mm, se zrny nad 20 mm v objemu do 10%, např. písek, písek se štěrkem, drobno a střednězrnný štěrk, stavební odpad a navážka podobného charakteru 10-15, 1-2 sypké zeminy, lze je nabírat lopatou, nakladačem jemnozrnné zeminy, tuhé konzistence IC = 0,75-1,00, IP > 17; např. ornice, hlína, prachovitá hlína (spraš), písčitá hlína, rašelina; písčité a štěrkovité zeminy: středně ulehlé, ID = 0,33-0,67 se zrny do 20 mm, se zrny mm nad 10% objemu a se zrny nad 50 mm do 10 % objemu, např. písčitý štěrk, středně a hrubozrnný štěrk, popř. s kameny; stavební odpad a navážka podobného charakteru jemnozrnné zeminy pevné a tvrdé konzistence IC > 1,0, IP < 17 a měkké a tuhé, IC = 0,0-0,1, IP 17; např. hlína, spraš, jílovitá hlína, písčitý jíl, jíl; písčité a štěrkovité ulehlé, ID > 0,67 nebo se zrny mm nad 10% objemu, se zrny nad 100 mm do 10%, např. hrubý písčitý štěrk, hrubý štěrk s kameny;skalní horniny intenzívně alterované nebo rozrušené, zvětraliny, eluvia; stavební odpad a navážka podobného charakteru jemnozrnné, pevné a tvrdé konzistence, IC > 1,0, IP 17, jíl, písčitý jíl, jílovitá zemina, písčitá hlína; písčité a štěrkovité se zrny mm do 50%, se zrny nad 250 mm do 10% objemu, např. kameny, štěrk s balvany, hrubý štěrk, drobný a střednězrnný štěrk s jílovitým nebo hlinitým tmelem;horniny navětralé až zvětralé, jako navětralé jílovce, prachovce, tufy, tufity, zvětralé pískovce a břidlice, zvětralé vápence a opuky; skalní rozrušené, zvětralé, rozpukané; zeminy kašovité a tekuté konzistence, IC < 0,05 jako bahnitý náplav, tekutý písek; stavební odpad a navážka podobného charakteru zeminy písčité a štěrkovité se zrny mm nad 50%, se zrny nad 250 mm do 0,1 m3 v objemu 10-50%, popř. spojené jemnozrnným tmelem; hrubý štěrk s kameny a balvany, středně a hrubozrnný štěrk s jílovitým nebo hlinitým tmelem; horniny pevné, zdravé, ve vrstvách do 15 cm, např. slepenec s jílovitým tmelem, jílovec, jílovité břidlice, písčité břidlice, travertin, pískovec s jílovitým tmelem, fylity, chloritové břidlice, opuka; skalní, porušené, navětralé, rozpukané s diskontinuitami vzdálenými od sebe do 15 cm; navážka podobného charakteru; zmrzlé zeminy zeminy písčité a štěrkovité s balvany do 0,1 m3 nad 50% objemu, s balvany nad 0,1 m3 do 50%; skalní zdravé, s hustotou diskontinuit do 1 m, jako granitoidy, diority, pórovité bazaltoidy, fylitické břidlice, hrubé slepence, aglomeráty, vápence, droby, pískovce zeminy písčité a štěrkovité se zrny nad 0,1 m3 nad 50% objemu; skalní zdravé, masivní s hustotou diskontinuit větší než 25 cm, např. křemence, slepence s křemitým tmelem, rohovcové vápence, křemenné diority, andezity, fonolity, hrubě sloupcovité bazaltoidy, diabasy, granulity, amfibolity 10-15, 2-4 rypné zeminy, rozpojitelné rýčem, nakládačem 15-20, 4-6 kopné horniny, rozpojitelné krumpáčem, rýpadlem 15-20, 4-6 drobivé pevné horniny, rozpojitelné klínem, rýpadlem 20-30, 6-10 lehce trhatelné, rozpojitelné rozrývačem, těžkým rýpadlem, trhavinami 30-40, těžko trhatelné, rozpojitelné těžkým rozrývačem, trhavinami 40-90, velmi těžko trhatelné, rozpojitelné trhavinami

28 ČSN : Návrh a provádění zemního tělesa pozemních komunikací -nová klasifikační tabulka třídy těžitelnosti na základě pevností horniny a hustoty diskontinuit v horninovém masivu TŘÍDA I. Těžba je prováděna běžnými výkopovými mechanizmy TŘÍDA II. Pro těžbu a rozpojování horniny je nutné použít speciální rozpojovací mechanizmy (rozrývače, skalní lžíce, kladiva) TŘÍDA III. K rozpojovaní je nutné použít trhací práce

29 ČSN : Návrh a provádění zemního tělesa pozemních komunikací -nová klasifikační tabulka na základě pevností horniny a hustoty diskontinuit v horninovém masivu Třída Pevnost v tlaku Střední hustota diskontinuit vzdálenost v mm ČSN MPa < až 250 >250 R1 >150 II III III R2 50 až 150 II III III R3 15 až 50 II III III R4 5 až 15 I II II R5 1,5 až 5 I I I R6 <1,5 I I I F1 až F8 I S1 až S5 I G1 až G5 I G a S s kameny a balvany 100mm až 250 mm v objemu nad 50% a nebo s balvany nad 250 mm do 0,1m3 v objemu 10% až 50% celkového objemu rozvolněné horniny (neplatí pro těžbu z deponie mladší 5 let). II

30 Měrné hodnoty změny objemu a měrné hmotnosti hornin vlivem nakypření
