IMPLANTAČNÍ SYSTÉM KOS MINI

Transkript

1 IMPLANTAČNÍ SYSTÉM KOS MINI

2 POUŽITÍ 1. Vrtání a hloubka vrtání KOS Mini implantáty jsou samořezné kompresní šrouby. Vyvrtaný otvor by měl být podstatně užší a kratší než je samotný implantát. Doporučená rychlost vrtání: min ot./min, technikou přerušovaného vrtání a s důkladným chlazením Upozornění pro tvrdou kost: Kroutící moment nesmí překročit 45 Ncm. Pokud by měl kroutící moment překročit tento limit, musí být implantát vyjmut a vyvrtán větší otvor. 15 mm 18 mm 18 mm 12 mm 15 mm 15 mm 10 mm 12 mm 12 mm Vrták pro KOS Mini 1.8, ø 1.3 mm Vrták pro KOS Mini 2.4, ø 1.9 mm Vrták pro KOS Mini 2.8, ø 2.3 mm Vrtání v tvrdé kosti: 1/2 enoseální délky implantátu GINGIVA GINGIVA Vrtání v měkké kosti: 1/3 enoseální délky implantátu KOST KOST

3 POUŽITÍ 2. Vyjmutí implantátu z obalu Použití zavaděče IT H KOS Mini pro ruční zavádění GINGIVA KOST Stejný postup pro / !

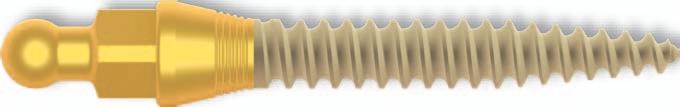

4 KOS MINI IMPLANTÁTY 5,4 mm 5,4 mm 5,4 mm KOS Mini KOS Mini KOS Mini mm 12 mm 15 mm Barevné ochylky implantátů s povrchem No-Itis nemají žádný vliv na kvalitu. Max. kroutící moment zavádění 1.8 mm - 25 Ncm 2.4 mm - 40 Ncm 2.8 mm - 60 Ncm Popis Enoseální Ø Enoseální délka Výška nad krčkem Materiál KOS Mini mm 10 mm 5.4 mm Ti6AL4V ELI KOS Mini mm 12 mm 5.4 mm Ti6AL4V ELI KOS Mini mm 15 mm 5.4 mm Ti6AL4V ELI KOS Mini mm 12 mm 5.4 mm Ti6AL4V ELI KOS Mini mm 15 mm 5.4 mm Ti6AL4V ELI KOS Mini mm 18 mm 5.4 mm Ti6AL4V ELI KOS Mini mm 12 mm 5.4 mm Ti6AL4V ELI KOS Mini mm 15 mm 5.4 mm Ti6AL4V ELI KOS Mini mm 18 mm 5.4 mm Ti6AL4V ELI

5 KOS MINI IMPLANTÁT - SETY KOS MINI SET KOS MINI SET KOS MINI SET KOS Mini (balení 4 ks) KOS Mini (balení 4 ks) KOS Mini (balení 4 ks) Vrták pro KOS Mini DS, ø 1.3 mm ø 1.9 mm ø 2.3 mm KOS MINI SET KOS MINI SET KOS MINI SET KOS Mini (balení 4 ks) KOS Mini (balení 4 ks) KOS Mini (balení 4 ks) ø 1.3 mm ø 1.9 mm ø 2.3 mm KOS MINI SET KOS MINI SET KOS MINI SET KOS Mini (balení 4 ks) KOS Mini (balení 4 ks) KOS Mini (balení 4 ks) ø 1.3 mm ø 1.9 mm ø 2.3 mm

6 KOS MINI PŘÍSLUŠENSTVÍ Popis Zavaděč IT H KOS Mini (2-piece) pro ruční zavádění Popis Otiskovací díl KOS Mini Balení 4 ks Analog KOS Mini Balení 4 ks Pouzdro KOS Mini pro polymeraci do protézy, dodáváno se 4 ks O-kroužků O-kroužek pro pouzdro pro náhradu Balení 4 ks

7 KOS MINI PŘÍSLUŠENSTVÍ Popis Pracovní délka Sonda pro měření hloubky pro KOS Mini Vrták pro KOS Mini, ø 1.3 mm 15 mm Vrták pro KOS Mini, ø 1.9 mm 18 mm Vrták pro KOS Mini, ø 2.3 mm 18,4 mm NO-ITIS - INOVATIVNÍ POVRCH IMPLANTÁTŮ Implantáty s novou povrchovou úpravou No-ITIS jsou dvojnásobně pískované a následně za tepla leptané. Nakonec jsou elektrochemicky žlutě zbarvené, což zajišťuje uzavření malých nerovností (v rozmezí od 5 mikronů). Hladké implantáty (např. systém BCS, BOI) jsou opatřeny touto konečnou povrchovou úpravu bez jakýchkoli předchozích úprav, jako jsou pískování nebo leptání. Tento, v dentální implantologii nový povrch, je velmi čistý a odolný vůči bakteriím. Dlouhou dobu je používaný v traumatologii, kde se osvědčil. Snížení drsnosti povrchu je prevencí před peri-implantitis. Také při samotné aplikaci vyplývá z nového povrchu výhoda: Snížení odporu při zavádění implantátu. Implantát lze jednodušeji utáhnout a vzniká menší třecí teplo. Všechny ostatní vlastnosti, nástroje, vrtáky a doba léčenízůstávají beze změny. Materiál Ti6Al4V ELI, také označovaný jako Grade 5, je vysoce čistá verze konvenční 6/4 Ti-slitiny, která se používá pro více než 50% veškerých lidských kovových implantátů. Tento materiál je první volbou pro všechny aplikace, které vyžadují vysokou stabilitu, odolnost proti korozi a mechanickou odolnost. To je důvod, proč dnes nejmodernější konstrukce zubních implantátů jsou vyráběné právě z tohoto materiálu. Také pokud jde o biokompatibilitu a podporu růstu kostních buněk, vykazuje tato specifická titanová slitina výhody ve srovnání s čistým titanem. Z těchto důvodů je používání tohoto materiálu tak rozšířené. Ti6Al4V ELI poskytuje o více než 25% vyšší stabilitu ve srovnání s čistým titanem.

8 Dr. Ihde Dental AG Telefon +41 (0) Dorfplatz 11 Fax +41 (0) CH Gommiswald / SG contact@implant.com Dentamechanik, s.r.o. Telefon U Pily 581 Fax České Budějovice info@dentamechanik.cz Symboly na balení 35 C LOT STERILE R STERILE Rx ONLY -5 C Číslo šarže Gama sterilní Sterilizováno Ethylenoxydem Nesterilní Pouze pro použití u zubního lékaře nebo chirurga Výrobek na jedno použití Návod k použití Datum spotřeby Skladujte v suchu Teplota od -5 C do 35 C Skladujte dobře uzavřené Nepoužívejte pokud je obal poškozen Není znovu sterilizovatelné Výrobce Datum výroby Jsme certifikováni podle DIN EN ISO a přílohy II směrnice 93/42 EHS. Rozměry a barevné provedení výrobku uvedené v tomto prospektu se mohou lišit od skutečnosti z technických důvodů.. KOS je registrovaná ochranná známka. Při opakovaném použití implantátů existuje riziko vzniku a šíření infekce, protože neexistují žádné ověřené metody pro opětovné použití _KOS_Mini_CZE_V024-07/15
