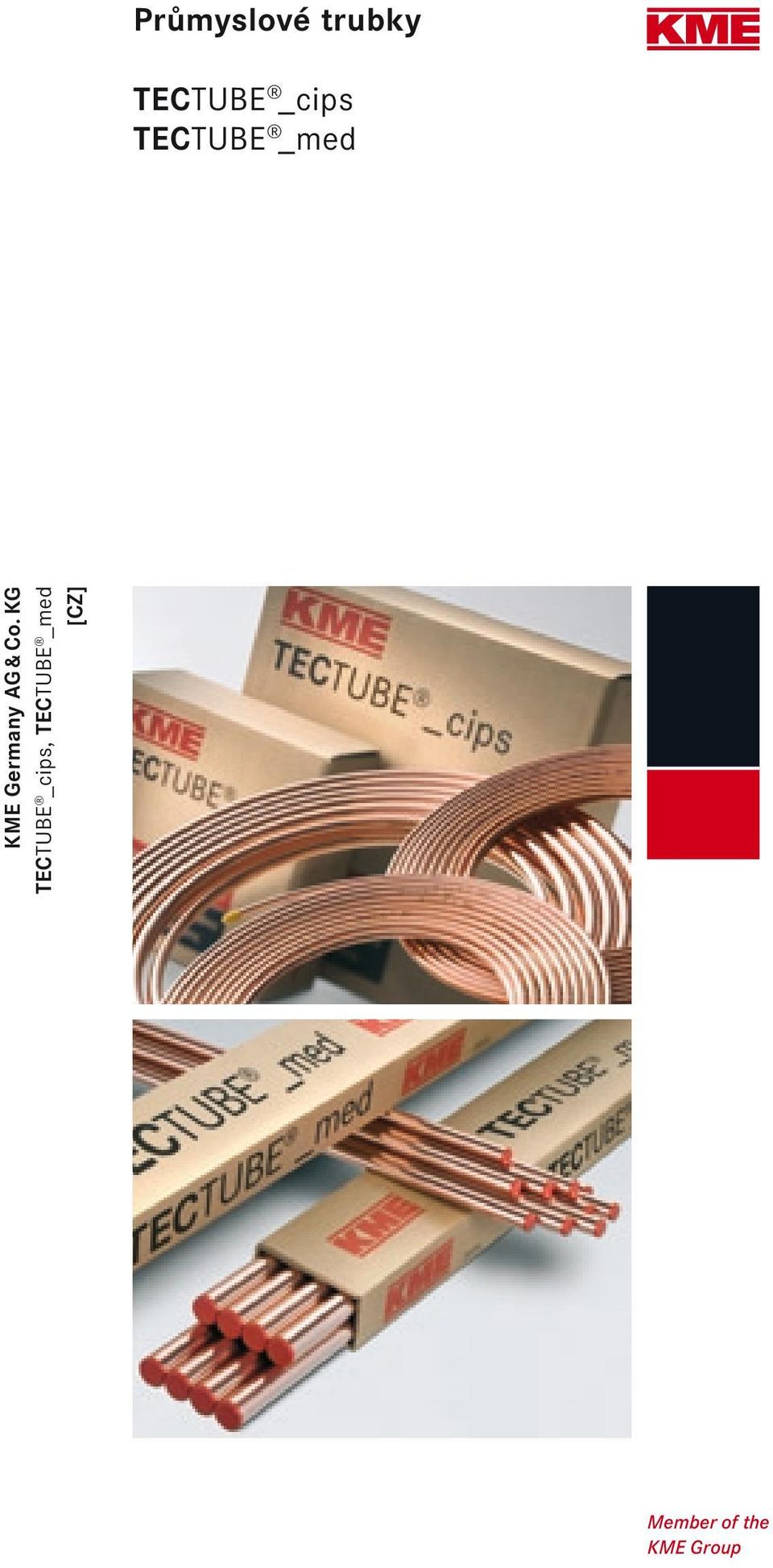

1 Průmyslové trubky TECTUBE _cips TECTUBE _med KME Germany AG & Co. KG TECTUBE _cips, TECTUBE _med [CZ] Member of the KME Group

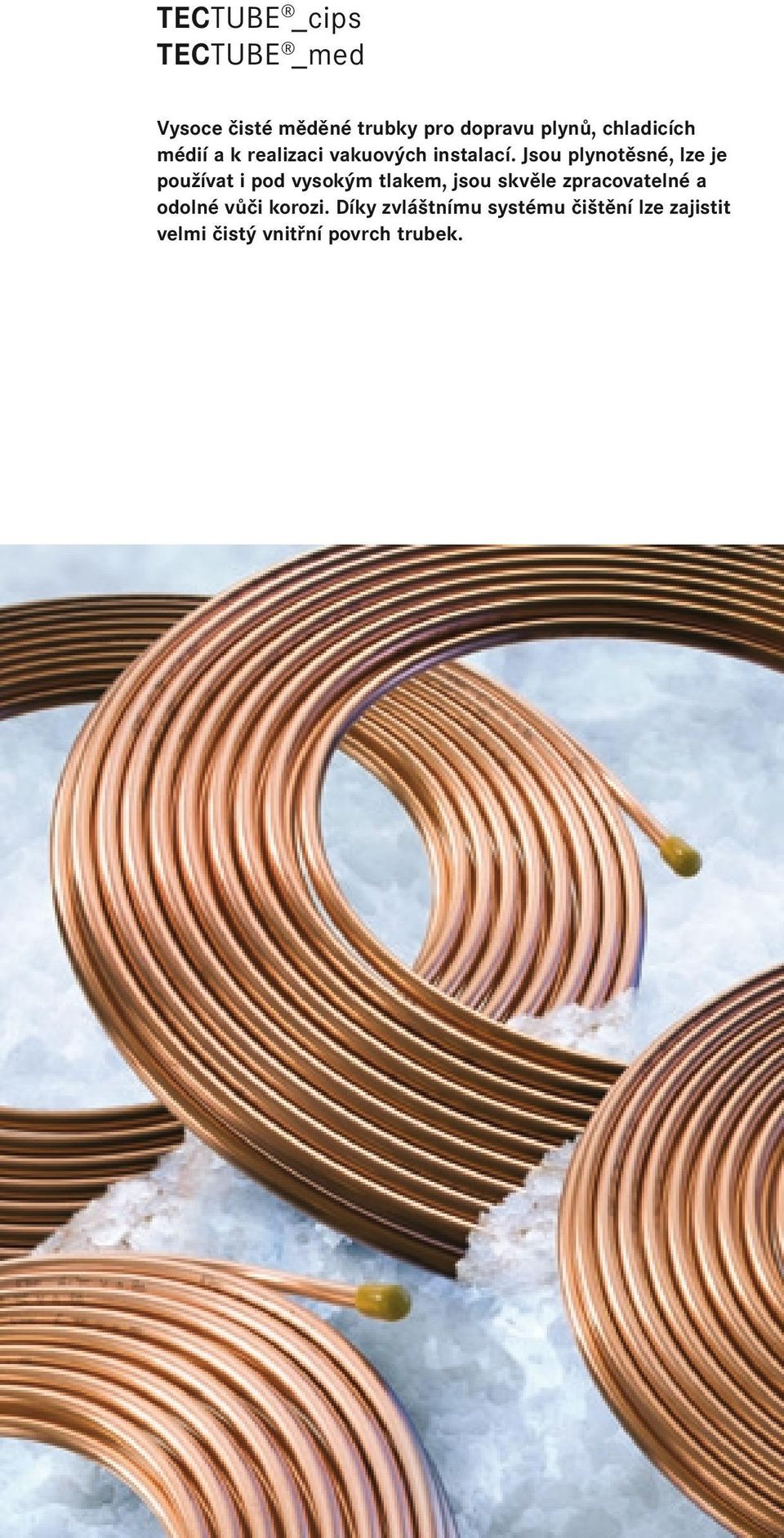

2 TECTUBE _cips TECTUBE _med Vysoce čisté měděné trubky pro dopravu plynů, chladicích médií a k realizaci vakuových instalací. Jsou plynotěsné, lze je používat i pod vysokým tlakem, jsou skvěle zpracovatelné a odolné vůči korozi. Díky zvláštnímu systému čištění lze zajistit velmi čistý vnitřní povrch trubek.

Jsou plynotěsné, lze je používat i pod vysokým tlakem, jsou skvěle

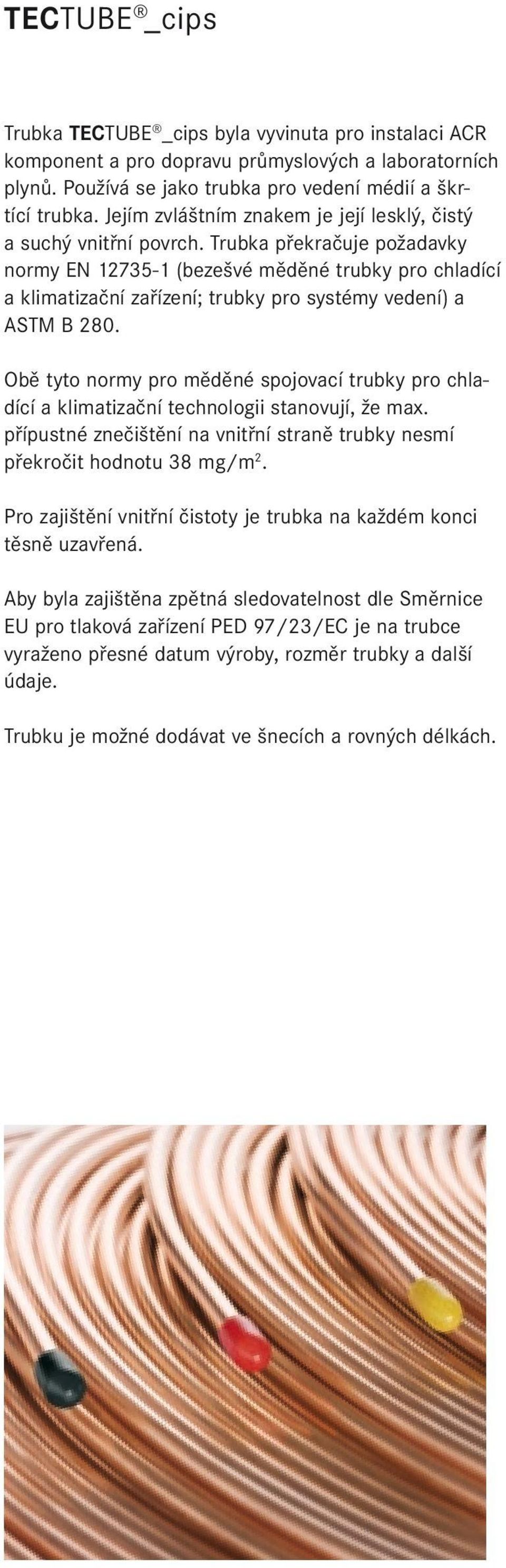

3 TECTUBE _cips Trubka TECTUBE _cips byla vyvinuta pro instalaci ACR komponent a pro dopravu průmyslových a laboratorních plynů. Používá se jako trubka pro vedení médií a škrtící trubka. Jejím zvláštním znakem je její lesklý, čistý a suchý vnitřní povrch. Trubka překračuje požadavky normy EN (bezešvé měděné trubky pro chladící a klimatizační zařízení; trubky pro systémy vedení) a ASTM B 280. Obě tyto normy pro měděné spojovací trubky pro chladící a klimatizační technologii stanovují, že max. přípustné znečištění na vnitřní straně trubky nesmí překročit hodnotu 38 mg/m 2. Pro zajištění vnitřní čistoty je trubka na každém konci těsně uzavřená. Aby byla zajištěna zpětná sledovatelnost dle Směrnice EU pro tlaková zařízení PED 97/23/EC je na trubce vyraženo přesné datum výroby, rozměr trubky a další údaje. Trubku je možné dodávat ve šnecích a rovných délkách.

Trubka překračuje požadavky normy EN 12735-1 (bezešvé měděné trubky pro chladící a klimatizační zařízení; trubky pro systémy vedení) a ASTM B 280.

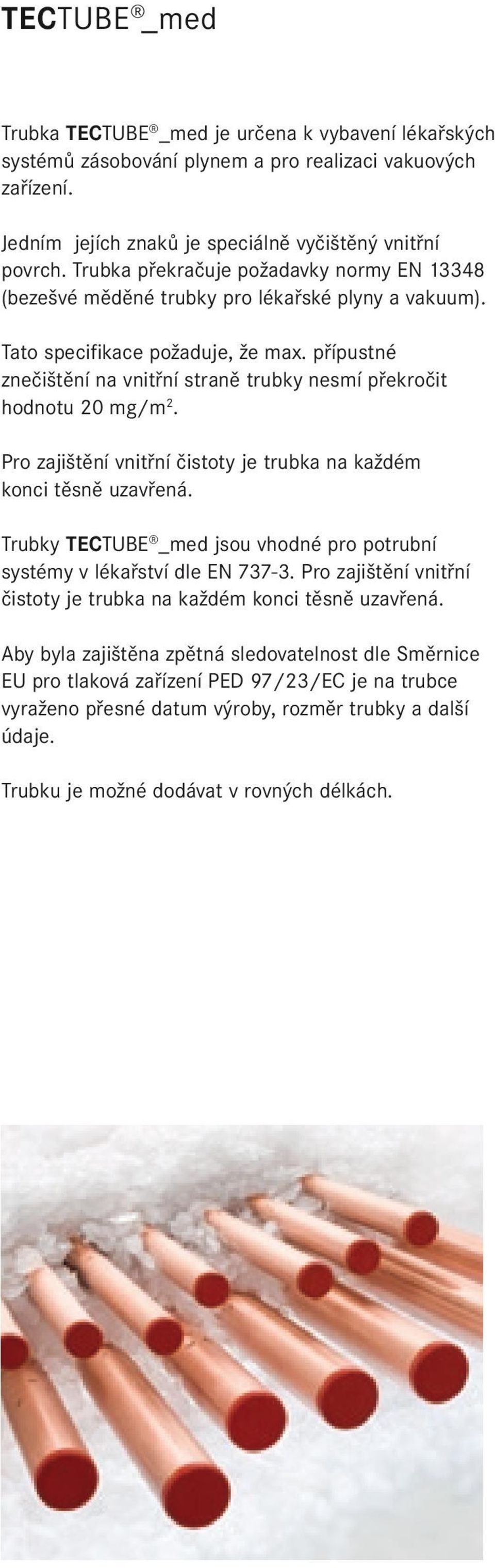

4 TECTUBE _med Trubka TECTUBE _med je určena k vybavení lékařských systémů zásobování plynem a pro realizaci vakuových zařízení. Jedním jejích znaků je speciálně vyčištěný vnitřní povrch. Trubka překračuje požadavky normy EN (bezešvé měděné trubky pro lékařské plyny a vakuum). Tato specifikace požaduje, že max. přípustné znečištění na vnitřní straně trubky nesmí překročit hodnotu 20 mg/m 2. Pro zajištění vnitřní čistoty je trubka na každém konci těsně uzavřená. Trubky TECTUBE _med jsou vhodné pro potrubní systémy v lékařství dle EN Pro zajištění vnitřní čistoty je trubka na každém konci těsně uzavřená. Aby byla zajištěna zpětná sledovatelnost dle Směrnice EU pro tlaková zařízení PED 97/23/EC je na trubce vyraženo přesné datum výroby, rozměr trubky a další údaje. Trubku je možné dodávat v rovných délkách.

přípustné znečištění na vnitřní straně trubky nesmí překročit hodnotu 20 mg/m 2. Pro zajištění vnitřní čistoty je trubka na každém konci těsně uzavřená.

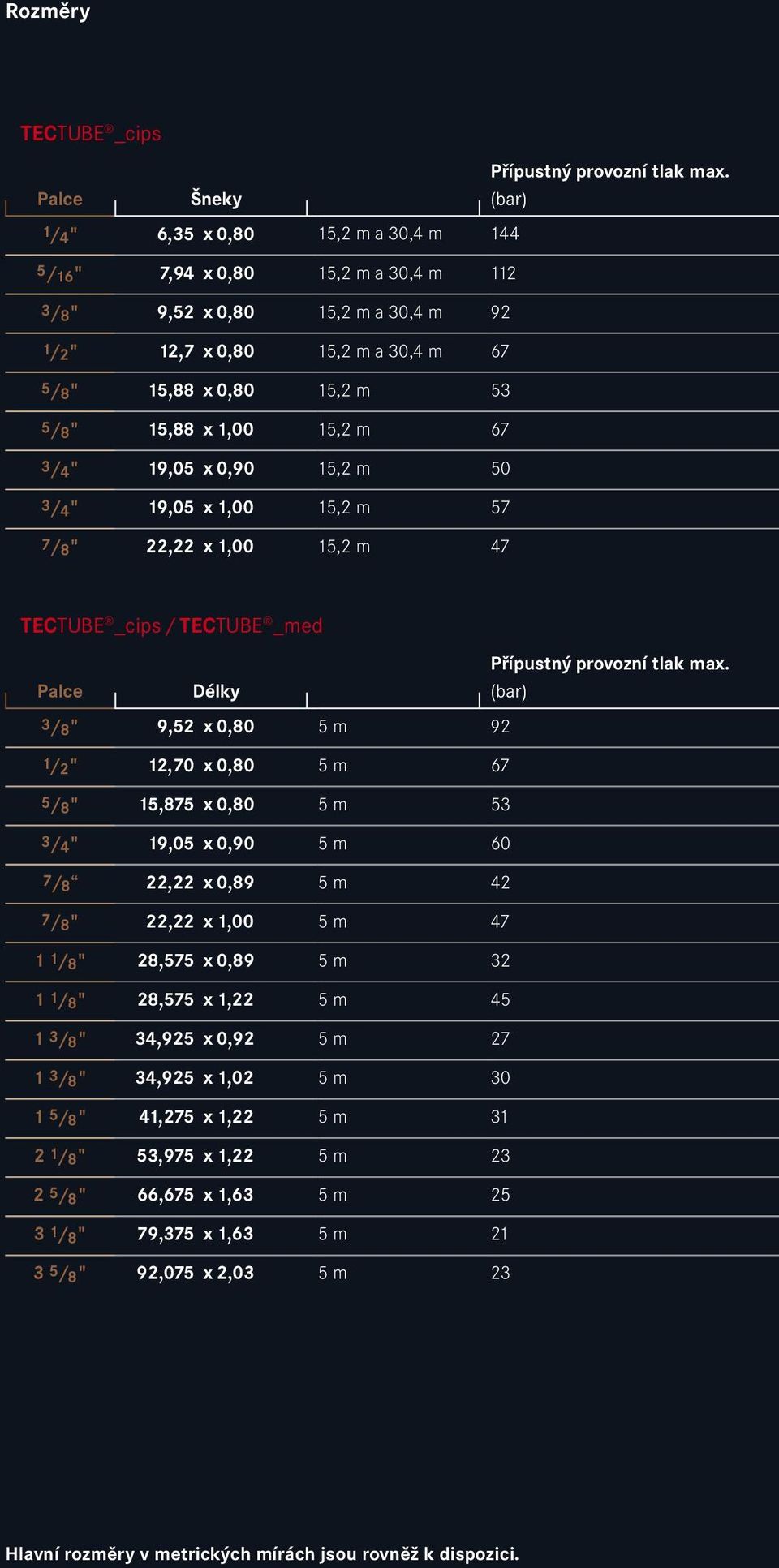

5 Rozměry TECTUBE _cips Přípustný provozní tlak max. Palce Šneky (bar) 1/ 4 " 6,35 x 0,80 15,2 m a 30,4 m 144 5/ 16 " 7,94 x 0,80 15,2 m a 30,4 m 112 3/ 8 " 9,52 x 0,80 15,2 m a 30,4 m 92 1/ 2 " 12,7 x 0,80 15,2 m a 30,4 m 67 5/ 8 " 15,88 x 0,80 15,2 m 53 5/ 8 " 15,88 x 1,00 15,2 m 67 3/ 4 " 19,05 x 0,90 15,2 m 50 3/ 4 " 19,05 x 1,00 15,2 m 57 7/ 8 " 22,22 x 1,00 15,2 m 47 TECTUBE _cips / TECTUBE _med Přípustný provozní tlak max. Palce Délky (bar) 3/ 8 " 9,52 x 0,80 5 m 92 1/ 2 " 12,70 x 0,80 5 m 67 5/ 8 " 15,875 x 0,80 5 m 53 3/ 4 " 19,05 x 0,90 5 m 60 7/ 8 22,22 x 0,89 5 m 42 7/ 8 " 22,22 x 1,00 5 m / 8 " 28,575 x 0,89 5 m / 8 " 28,575 x 1,22 5 m / 8 " 34,925 x 0,92 5 m / 8 " 34,925 x 1,02 5 m / 8 " 41,275 x 1,22 5 m / 8 " 53,975 x 1,22 5 m / 8 " 66,675 x 1,63 5 m / 8 " 79,375 x 1,63 5 m / 8 " 92,075 x 2,03 5 m 23 Hlavní rozměry v metrických mírách jsou rovněž k dispozici.

53 5/ 8 " 15,88 x 1,00 15,2 m 67 3/ 4 " 19,05 x 0,90 15,2 m 50 3/ 4 " 19,05 x 1,00 15,2 m 57 7/ 8 " 22,22 x 1,00 15,2 m 47 TECTUBE _cips / TECTUBE _med Přípustný provozní tlak max.

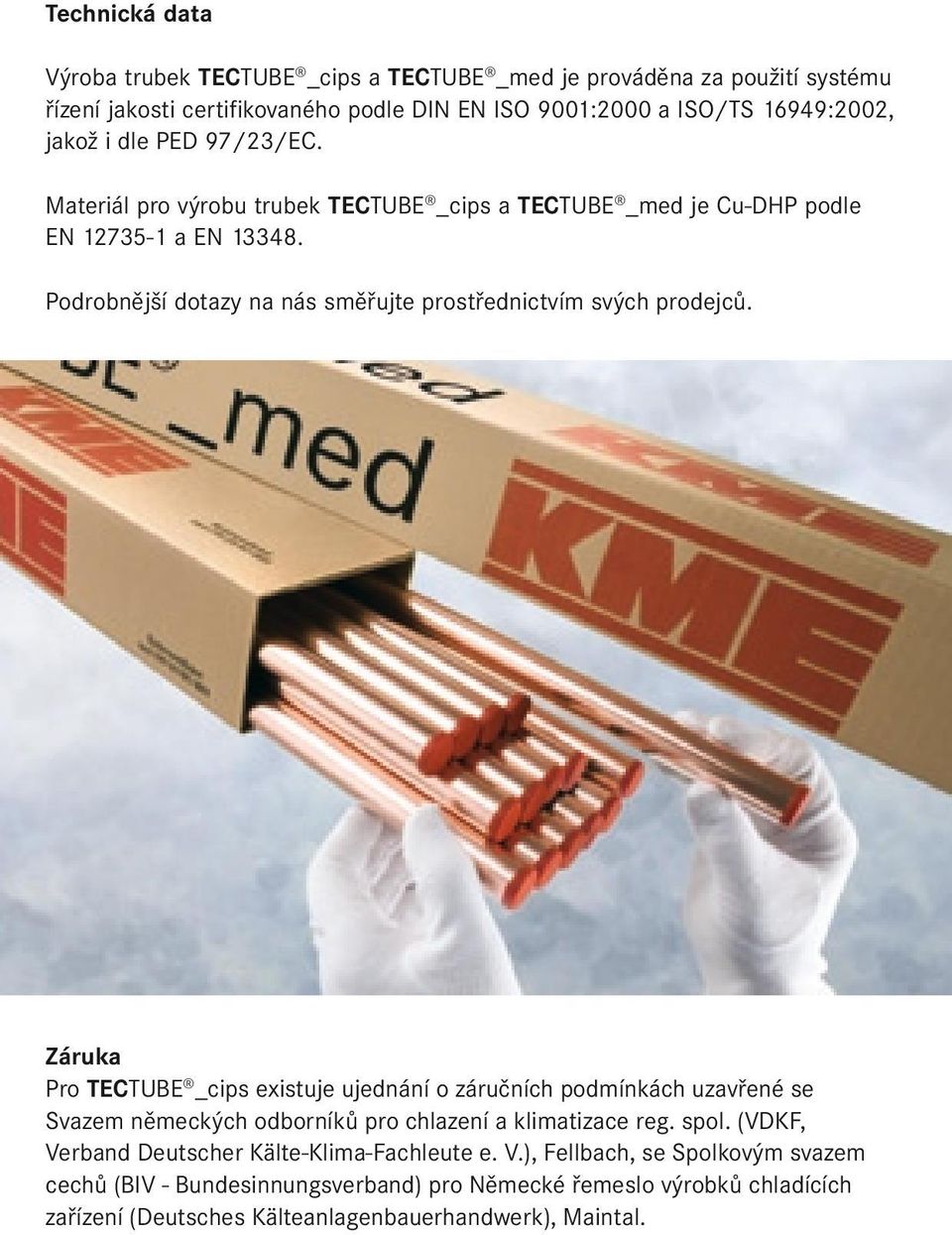

6 Technická data Výroba trubek TECTUBE _cips a TECTUBE _med je prováděna za použití systému řízení jakosti certifikovaného podle DIN EN ISO 9001:2000 a ISO/TS 16949:2002, jakož i dle PED 97/23/EC. Materiál pro výrobu trubek TECTUBE _cips a TECTUBE _med je Cu-DHP podle EN a EN Podrobnější dotazy na nás směřujte prostřednictvím svých prodejců. Záruka Pro TECTUBE _cips existuje ujednání o záručních podmínkách uzavřené se Svazem německých odborníků pro chlazení a klimatizace reg. spol. (VDKF, Verband Deutscher Kälte-Klima-Fachleute e. V.), Fellbach, se Spolkovým svazem cechů (BIV - Bundesinnungsverband) pro Německé řemeslo výrobků chladících zařízení (Deutsches Kälteanlagenbauerhandwerk), Maintal.

Záruka Pro TECTUBE _cips existuje ujednání o záručních podmínkách uzavřené se Svazem německých odborníků pro chlazení a klimatizace reg. spol.

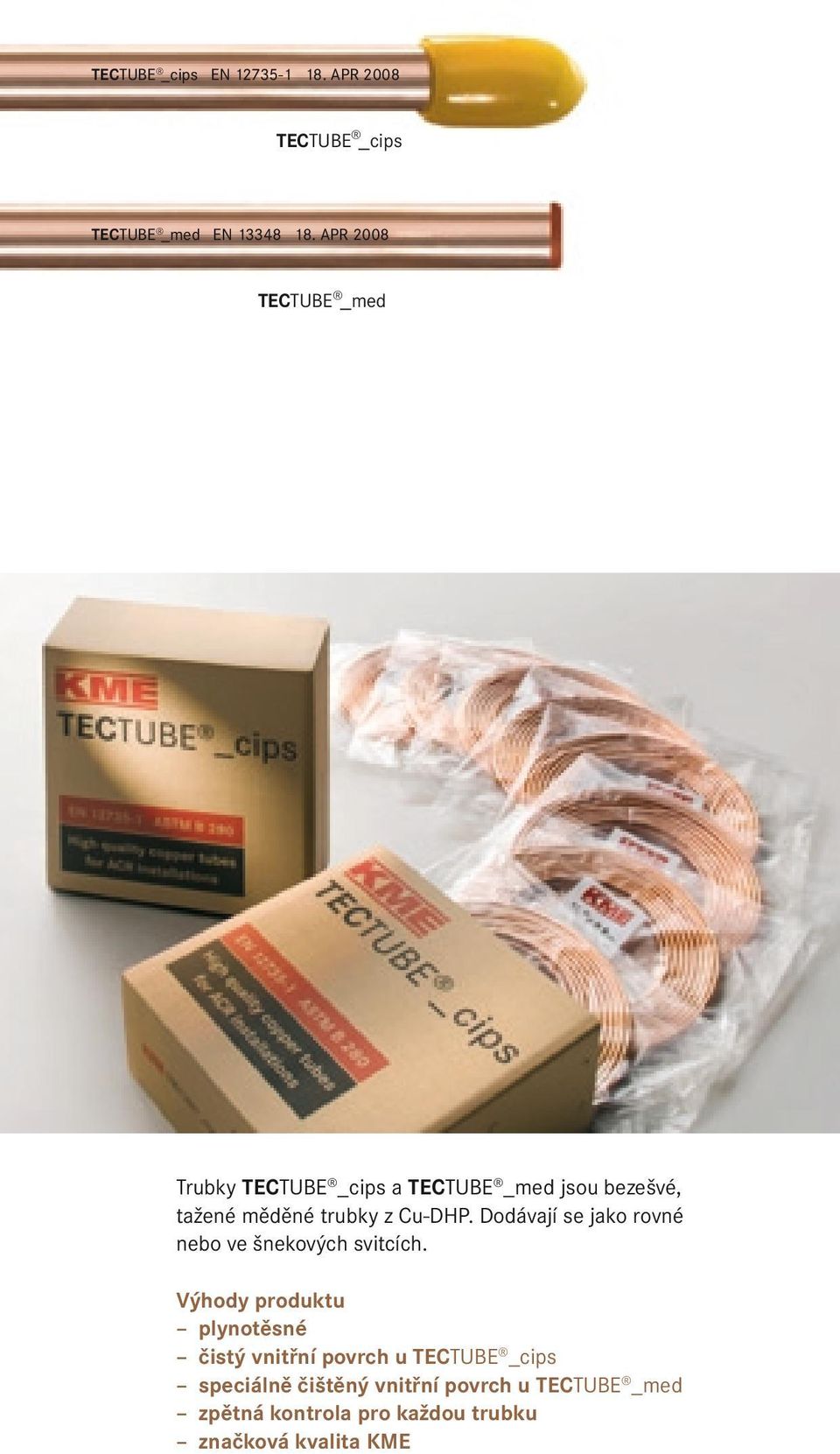

7 TECTUBE _cips EN APR 2008 TECTUBE _cips TECTUBE _med EN APR 2008 TECTUBE _med Trubky TECTUBE _cips a TECTUBE _med jsou bezešvé, tažené měděné trubky z Cu-DHP. Dodávají se jako rovné nebo ve šnekových svitcích. Výhody produktu plynotěsné čistý vnitřní povrch u TECTUBE _cips speciálně čištěný vnitřní povrch u TECTUBE _med zpětná kontrola pro každou trubku značková kvalita KME

Cu-DHP. Dodávají se jako rovné nebo ve šnekových svitcích.

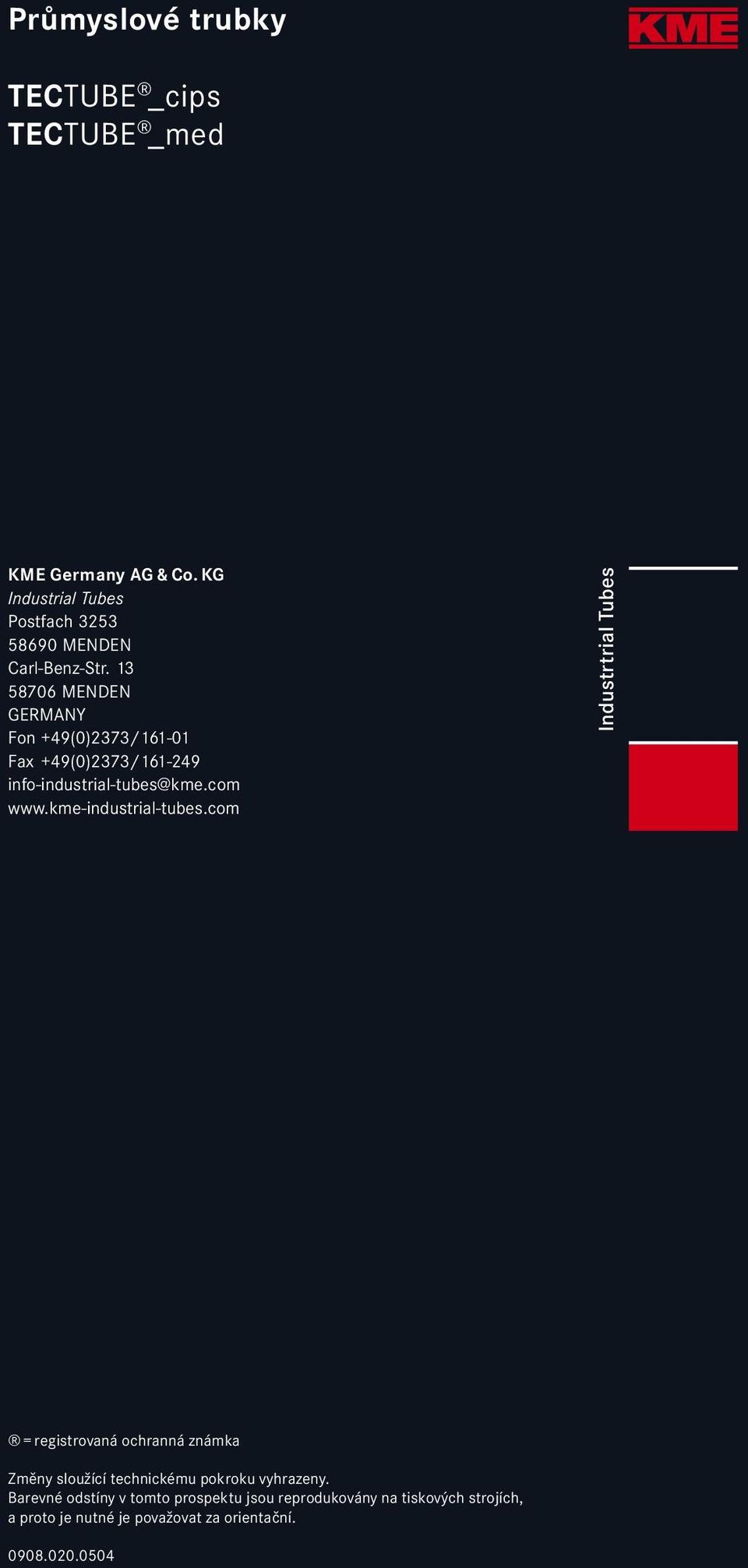

8 Průmyslové trubky TECTUBE _cips TECTUBE _med KME Germany AG & Co. KG Industrial Tubes Postfach MENDEN Carl-Benz-Str MENDEN GERMANY Fon +49(0)2373/ Fax +49(0)2373/ Industrtrial Tubes = registrovaná ochranná známka Změny sloužící technickému pokroku vyhrazeny. Barevné odstíny v tomto prospektu jsou reprodukovány na tiskových strojích, a proto je nutné je považovat za orientační

13 58706 MENDEN GERMANY Fon +49(0)2373/161-01 Fax +49(0)2373/161-249 info-industrial-tubes@kme.com www.
