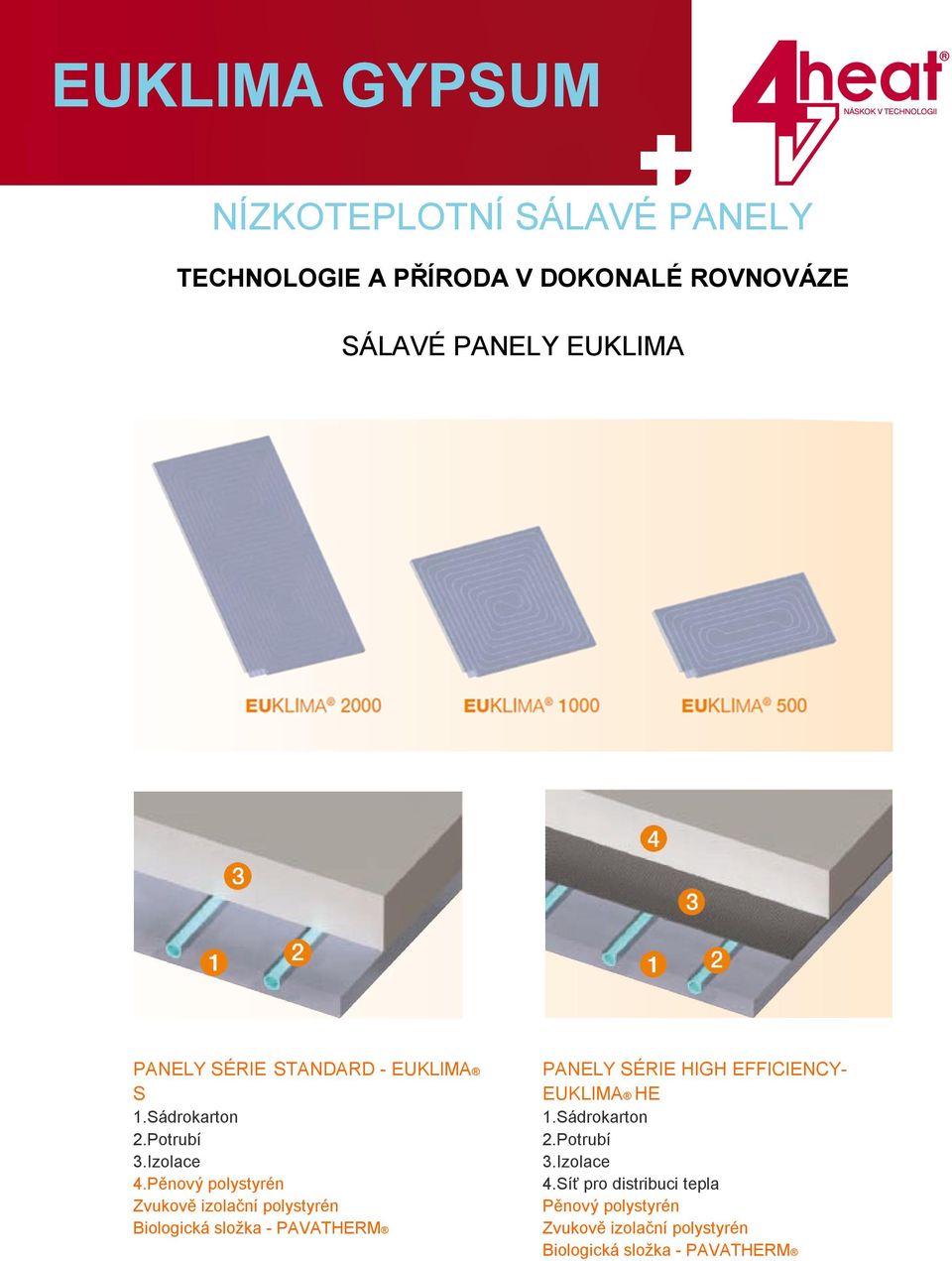

1 NÍZKOTEPLOTNÍ SÁLAVÉ PANELY TECHNOLOGIE A PŘÍRODA V DOKONALÉ ROVNOVÁZE SÁLAVÉ PANELY EUKLIMA PANELY SÉRIE STANDARD - EUKLIMA S 1.Sádrokarton 2.Potrubí 3.Izolace 4.Pěnový polystyrén Zvukově izolační polystyrén Biologická složka - PAVATHERM PANELY SÉRIE HIGH EFFICIENCY- EUKLIMA HE 1.Sádrokarton 2.Potrubí 3.Izolace 4.Síť pro distribuci tepla Pěnový polystyrén Zvukově izolační polystyrén Biologická složka - PAVATHERM

Pěnový polystyrén Zvukově izolační polystyrén Biologická složka - PAVATHERM PANELY SÉRIE HIGH

2 EUKLIMA GYPSUM NÍZKOTEPLOTNÍ SÁLAVÉ PANELY Tepelný komfort, úspora energie a nízké emise znečišťujících látek to jsou hlavní předpoklady, které v současnosti očekáváme od klimatizačních systémů. Požadavek na stále vyšší tepelný komfort v domě nebo na pracovišti je dnes už neodmyslitelnou skutečností. Odpovědí na tyto požadavky je určitě klimatizace pomocí stropních nebo nástěnných sálavých panelů EUKLIMA. Klimatizační systémy se sálavými panely totiž umožňují dosahovat lepších podmínek komfortu a současně snížit spotřebu energie až o 40%. Kvůli zvýšené ploše zářících desek můžeme zaručit ideální poměry výměny tepla mezi osobou a prostředím: 50% tepla 30% proudění 20% odpařování

Odpovědí na tyto požadavky je určitě klimatizace pomocí stropních nebo nástěnných sálavých panelů EUKLIMA.

3 EUKLIMA GYPSUM TEPELNÝ KOMFORT V KAŽDÉM ROČNÍM OBDOBÍ Jak dosáhnout maximálního tepelného pohodlí v každém ročním období? V současnosti lze nejvyššího komfortu dosáhnout díky dokonalému řízení vlastností prostředí, jakými jsou teplota vzduchu, střední radiační teplota povrchů, rychlost a relativní vlhkost vzduchu. Systém EUKLIMA je schopen řídit a přizpůsobovat všechny parametry prostředí - v létě i v zimě - tak, aby byl neustále zachován pocit tepelného komfortu. SÁLAVÉ PANELY EUKLIMA: INTELIGENTNÍ VYUŽITÍ PŘIROZENÉHO JEVU, NA NĚMŽ JSOU ZALOŽENA ROČNÍ OBDOBÍ VYZAŘOVÁNÍ Letní podmínky vysoká teplota vzduchu, nízká teplota stěn Zimní podmínky nízká teplota vzduchu, vysoká teplota stěn

4 ÚSPORA ENERGIE A NIŽŠÍ EMISE ZNEČIŠŤUJÍCÍCH LÁTEK Provozní podmínky teplonosných kapalin, se kterými pracují sálavé panely EUKLIMA, se vyznačují nízkou teplotou ve fázi vytápění (30-35 C v zimě) a vysokou teplotou ve fázi chlazení (15-18 C v létě). Důsledkem toho je celkové snížení roční spotřeby tepla, vyšší účinnost ohřívačů vzduchu, nižší spotřeba a následně i nižší provozní náklady a nižší emise znečišťujících látek do ovzduší. 1. Nástěnný odvlhčovač 2. Sálavé panely EUKLIMA nástěnné 3. Sálavé panely EUKLIMA stropní 4. Solární panely Eusolar Letní podmínky 5. Akumulace 6. Kotel Zimní podmínky vysoká teplota vzduchu, nízká teplota stěn 7. Tepelné nízká čerpadlo teplota vzduchu, vysoká teplota stěn 8. Geotermální tepelné čerpadlo 9. Řídicí jednotka 10. Vnitřní sonda

Důsledkem toho je celkové snížení roční spotřeby tepla, vyšší účinnost ohřívačů vzduchu, nižší spotřeba a následně i nižší provozní náklady a nižší emise znečišťujících látek do ovzduší. 1.

5 TVŮJ DOMOV EUKLIMA Absolutní komfort 1. Optimální teplota a vlhkost 2. Tichý provoz 3. Hygienické prostředí 4. Žádné proudění vzduchu 5. Rychlé dosažení výkonu 6. Žádná topná tělesa v místnosti

6 TECHNOLOGIE EUKLIMA Elektronická řídicí jednotka je mozkem systému EUKLIMA pro vytápění i chlazení. Systém umožňuje udržovat pocit pohodlí neustále pod kontrolou díky sérii čidel, které snímají teplotu a vlhkost prostředí. Naměřené hodnoty vyhodnocuje řídicí jednotka, která automaticky přizpůsobuje proud a teplotu vody jednotlivým terminálům. PŘIROZENÁ ROVNOVÁHA Hlavní části systému sálavých panelů EUKLIMA, které jsou obvykle kontrolovány a řízeny: > kotel; > tepelné čerpadlo; > odvlhčovač; > sběrače; > snímače teploty a vlhkosti prostředí; > směšovací ventily atd. Kolektor 4+4 rozvodné potrubí z plastu s rychlospojkami Systém je natolik kompletní, že umožňuje sloučit solární panely, geotermii i systém pro detekci kouře v jeden celek, a to jak pro potřeby malého bytu, tak i pro velký hotel. Vnitřní a venkovní sonda vnitřní sondy mohou snímat pouze teplotu nebo teplotu i vlhkost

Naměřené hodnoty vyhodnocuje řídicí jednotka, která automaticky přizpůsobuje proud a teplotu vody jednotlivým terminálům.

7 SIMULACE CHLAZENÍ A TOPENÍ Simulace provedené Ústavem fyzikální techniky Univerzity v Padově pomocí programu pro výpočet konečných rozdílů (FDM) prokázaly, že sálavé panely EUKLIMA HE vykazují vyšší účinnost při vytápění i při chlazení než tradiční panely, a to díky rovnoměrnějšímu rozložení povrchové teploty, což je dobře vidět na níže uvedených obrázcích. CHLAZENÍ TRADIČNÍ EUKLIMA HE TOPENÍ TRADIČNÍ EUKLIMA HE TABULKA PROVOZNÍCH LIMITŮ

vytápění i při chlazení než tradiční panely, a to díky rovnoměrnějšímu rozložení povrchové teploty, což je

8 CERTIFIKACE TEPELNÉHO VÝKONU Praktického potvrzení se nám pak oficiálně dostalo při certifikaci tepelného výkonu panelů EUKLIMA pro topení i chlazení, kterou provedla laboratoř HLK (Heizung Luftung Klimatechnik) při Univerzitě ve Stuttgartu, a to podle norem EN 14037, EN 14240, DIN Praha, StředočeSký, PlzeňSký, karlovarský, ÚStecký a liberecký kraj Tomáš Hronek obchodně technický zástupce tel.: tomas.hronek@4heat.cz SlovenSko + Produkty: výměníky a vzt jednotky vysočina, zlínský, jihomoravský a jihočeský kraj olomoucký, Pardubický, moravskoslezský a královohradecký kraj tomáš Ondráček obchodně technický zástupce tel.: tomas.pribyl@4heat.cz ing. jan novotný obchodně technický zástupce tel.: jan.novotny@4heat.cz michal Škvařil obchodně technický zástupce tel.: michal.skvaril@4heat.cz 4heat s.r.o. Ječná 1321/29a, Brno, Česká republika tel.: fax: info@4heat.cz

Praha, StředočeSký, PlzeňSký, karlovarský, ÚStecký a liberecký kraj Tomáš Hronek obchodně technický zástupce tel.: +420 730 891 891 e-mail: tomas.hronek@4heat.
