NÁVOD K OBSLUZE. Obj. č.: Verze 04/02. Úvod

Transkript

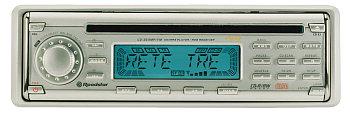

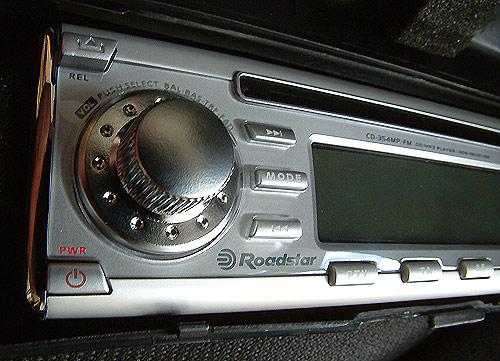

1 NÁVOD K OBSLUZE Verze 04/02 Úvod Vážení zákazníci! Gratulujeme vám k výběru tohoto autorádia světově známé značky ROADSTAR. Abyste produkt uchovali v dobrém stavu a aby vám perfektně sloužil co nejdéle, doporučujeme vám dodržovat následující pokyny uvedené v příručce! Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k montáži, uvedení do provozu a k obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i návod k obsluze. Ponechte si tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Tento produkt splňuje požadavky platných evropských a národních norem. Abyste tento stav zachovali a zajistili jeho bezpečný provoz, musíte před použitím produktu důkladně prostudovat tento návod k obsluze. Pokyny Před instalací, zapnutím a nastavováním autorádia se prosím seznamte s návodem k obsluze, ikdyž jste již seznámeni s používáním autorádií podobného typu. Návod uschovejte pro případ další potřeby. Přístroj odpovídá požadavkům směrnice ES 89/336 a je konstruován podle evropských norem EN a EN Minimálně po dobu záruky na autorádio doporučujeme uschovat jeho obal, použitý balicí materiál a pokladní doklad. V případě další přepravy autorádia zabalte autorádio tak, jak bylo zabaleno z výroby. Použitý balicí materiál je plně recyklovatelný, při jeho pozdější likvidaci postupujte podle místně platných předpisů. Kvalita reprodukce přehrávaných CD závisí především na stavu používaných disků. Neukládejte disky na místech s extrémními teplotami (jako např. na přímém slunci nebo v blízkosti výstupů klimatizace nebo topení vozidla). Po přehrání vyjměte disk z přehrávače a vraťte jej do orig. obalu, kde je nejlépe chráněn před prachem a poškozením. Nezapínejte autorádio v případě nadměrné teploty v interiéru vozidla, např. pokud bylo vozidlo delší dobu zaparkováno na přímém slunci. V podobném případě vyčkejte se zapnutím autorádia na vychladnutí prostoru pro cestující po několika minutách jízdy / zapnutí klimatizace vozidla. Obj. č.: SEZNAM INFORMACÍ V NÁVODU Ovládací prvky autorádia Přednosti tohoto modelu autorádia Instalace autorádia do vozidla Návod k obsluze - Příjem rozhlasu - Obsluha přehrávače CD Technické údaje 2

2 Bezpečnostní upozornění Symbol vykřičníku uvnitř trojúhelníku na skříňce autorádia upozorňuje uživatele na důležité pokyny obsluhy popř. ošetřování autorádia uvedené v jeho doprovodné dokumentaci. Nevyjímejte autorádio ze skříňky, uvnitř nejsou díly, které by mohl opravit nebo seřídit jeho uživatel bez odpovídajícího vybavení a kvalifikace. Bude-li autorádio vyžadovat seřízení nebo opravu kontaktujte odborný servis. Zásahem do autorádia v době platnosti záruky se vystavujete riziku ztráty případně záručních plnění. Přehrávač CD používá laserový zářič o malém výkonu. Neuvádějte do provozu přehrávač CD vyjmutý ze skříňky - riziko trvalého poškození zraku laserovým zářením. Při používání přehrávače podle pokynů v návodu nepředstavuje přehrávač žádná rizika a to ani pro jeho bezprostřední okolí. Chraňte přístroj před zmoknutím, postříkáním nebo politím jakoukoliv kapalinou a nepoužívejte jej ve vlhkém prostředí - možnost poškození elektronických komponent autorádia. Přístroj umístěte tak, aby měl zajištěn dokonalý přístup vzduchu, nutný pro odvádění tepla vznikajícího během jeho provozu. Neumísťujte přístroj v blízkosti zdrojů tepla (např. výstupu klimatizace nebo topení vozidla). OVLÁDACÍ PRVKY AUTORÁDIA 5. Tlačítko AF pro příjem vysílačů FM-RDS. Tlačítko má rovněž funkci tlačítka REG (pro příjem regionálních pořadů - příjem vysílačů FM-RDS). 6. Tlačítko TA pro příjem vysílačů FM-RDS. 7. Tlačítko PTY pro příjem vysílačů FM-RDS. 8. Tlačítko DISPLAY (DISP) pro změnu informací zobrazených na displeji autorádia. 9. Tlačítko MODE pro přepnutí autorádia na použití přehrávače CD / příjem rozhlasu. 10. Tlačítko BAND/LOUD/ENTER pro výběr rozhlasového pásma (FM1, FM2 nebo FM3) / pro zvýraznění basů a výšek v reprodukci při nastavené malé hlasitosti (stlačením na dobu delší než 2 sekundy). Při přehrávání CD-R MP3 je tlačítko používáno pro potvrzení výběru složky (alba) nebo skladby. 11. Tlačítka TUN/TRK / ) s několika funkcemi. Tlačítka jsou používána: - při příjmu rozhlasu pro ruční nebo automatické ladění - při přehrávání CD pro přeskok na začátky skladeb vpřed nebo vzad (opakovaným krátkým stlačováním) popř. pro vyhledání požadovaného místa v záznamu na disku (trvalým stlačením). 12. Tlačítko AMS/MENU pro automatické naprogramování předvolby / postupné vyvolání vysílačů z předvolby. Pokud je přehráván CD-R MP3 je tlačítko používáno pro výběr skladeb / složek pro přehrávání. 13. LCD displej pro zobrazování informací o aktuální funkci autorádia. 14. Tlačítko (RELEASE) pro uvolnění předního panelu autorádia. 15. Slot pro CD. 16. Tlačítko CD EJECT pro vysunutí disku z přehrávače. 17. Tlačítko PAUSE ( ) pro přerušení přehrávání CD. 18. Tlačítko SCAN (CD SCAN) pro postupné přehrání prvních 10 sekund záznamů všech skladeb na disku. 19. Tlačítko REPEAT pro opakované přehrávání aktuálně přehrávané skladby. 20. Tlačítko SHUFFLE pro přehrání disku náhodným výběrem přehrávaných skladeb. 21. Tlačítko pro výběr složky / souboru ze záznamu na CD-R MP Tlačítko pro výběr složky / souboru ze záznamu na CD-R MP Tlačítko DSP - po stlačení tohoto tlačítka je tlačítky VOL +/- možný výběr požadovaného nastavení grafického ekvalizéru. 24. Tlačítko MUTE pro okamžité umlčení autorádia / obnovení původní hlasitosti. 25. Tlačítko RESET pro vynulování pamětí autorádia (je umístěno pod předním panelem). Podrobný popis funkce jednotlivých ovládacích prvků autorádia naleznete v dalším textu návodu v popisech obsluhy jeho jednotlivých funkcí. PŘEDNOSTI TOHOTO MODELU AUTORÁDIA Pro obsluhu funkcí autorádia jsou uživateli k dispozici následující ovládací a kontrolní prvky popř. mechanické díly: 1. Tlačítko POWER (PWR) pro zapnutí / vypnutí přístroje. 2. Tlačítko SELECT (SEL) pro výběr funkcí zvuku pro jejich nastavení tlačítky VOL +/-. 3. Tlačítka VOL + a VOL -. Při běžném používání přístroje jsou tlačítka určena pro nastavení hlasitosti, po vyvolání požadované funkce zvuku pro její nastavení (tlačítkem SEL) jsou tlačítka slouží pro nastavení vyvolané funkce zvuku. 4. Tlačítka předvolby PRESET Vaše stereofonní FM autorádio s přehrávačem CD umožňujícím rovněž i přehrání CD-R se záznamy ve formátu DA (kopie CD audio) CD a se záznamy MP3 vyniká kromě jiných rovněž i následujícími vlastnostmi a funkcemi: Systém automatického programování předvolby, po jeho aktivaci bude do předvolby rozhlasového přijímače automaticky vloženo 6 nejsilnějších rozhlasových vysílačů z vybraného rozhlasového pásma. Elektronická regulace hlasitosti, basů, výšek a vyvážení hlasitosti levých / pravých popř. předních / zadních reproduktorů. Přesné elektronické ladění využívající obvody fázového závěsu (PLL). Možnost naprogramování až 18 rozhlasových vysílačů do předvolby (po 6 vysílačích z rozhlasových pásem FM1, FM2 a FM3). Funkce Loudness pro zvýraznění basů a výšek v reprodukci při nastavené malé hlasitosti. Systém automatického a ručního ladění. 4

3 Možnost zobrazení údaje hodin na displeji přístroje (informace RDS). Možnost zobrazení různých informací systému RDS na displeji přístroje (přijímaný kmitočet, název přijímaného rozhlasového programu, typ přijímaného rozhlasového pořadu, údaj hodin atd.). Funkce opakovaného přehrávání skladby (CD). Výstupní konektory LINE OUT pro připojení autorádia k výkonovému zesilovači (nutno dokoupit). Odnímatelný přední panel snižující riziko odcizení autorádia. Orientaci uživatele usnadňující systém osvětlení předního panelu autorádia. Možnost využití následujících funkcí systému RDS: - PI (identifikace rozhlasového programu) - PS (zobrazení názvu přijímaného rozhlasového programu na displeji autorádia) - AF (využití seznamu alternativních kmitočtů používaných stejným rozhlasovým programem) - TP (možnost příjmu hlášení o dopravní situaci - TA (informace o vysílačích vysílajících hlášení o dopravní situaci) - PTY (informace o typu vysílaného rozhlasového pořadu včetně možnosti automatického naladění vysílače vysílajícího požadovaný typ rozhlasového pořadu). INSTALACE AUTORÁDIA UPOZORNĚNÍ Autorádio je určeno pro instalaci do vozidel s napětím palubní sítě 12 V =, s ukostřeným záporným (mínus) pólem elektrické instalace vozidla. Pozor při instalaci autorádia do autobusů, nákladních vozidel nebo karavanů - některá z těchto vozidel používají napětí palubní sítě 24 V =. Připojením autorádia k tomuto napětí riziko jeho neopravitelného poškození. Pokud si nebudete z jakýchkoliv důvodů jisti správnou instalací autorádia zadejte instalaci autorádia do vozidla odborné firmě. Pokud bude instalace autorádia do vozidla vyžadovat zásah do karosérie vozidla (např. vyvrtání nebo vyříznutí otvorů apod.) konzultujte tyto zásahy před jejich realizací s dealerem značky vašeho vozidla. Před instalací autorádia do vozidla sejměte z autorádia přední panel a potom odpojte záporný (mínus) pól akumulátoru od kostry vozidla. S autorádiem nepoužívejte reproduktory nebo jejich soustavy o impedanci nižší než 4 ohmy - možnost poškození reproduktorů / autorádia. Pokud není místo pro instalaci autorádia určeno výrobcem vozidla: pro instalaci autorádia vyberte místo kde nebude obsluha ovládacích prvků autorádia kolidovat s řízením vozidla a kde autorádio nebude ani v mezních situacích (jako např. při náhlém intenzivním brždění) ohrožovat cestující. Neinstalujte autorádio na místech, kde by bylo vystaveno extrémním teplotám (např. na přímém slunci nebo v blízkosti výstupu klimatizace / topení vozidla), prachu, vlhkosti popř. nadměrným otřesům nebo vibracím. Pro bezpečnou a správnou instalaci autorádia použijte díly z montážní sady (příslušenství autorádia). Po ukončení instalace a před uvedením autorádia do provozu stlačte tlačítko RESET (pod předním panelem autorádia). Pro správnou funkci přehrávače CD instalujte autorádio s náklonem menším než 20. Pokud je vozidlo vybaveno systémem satelitní navigace, palubním počítačem apod. věnujte při instalaci autorádia do vozidla pozornost pokynům výrobců těchto systémů. 5 PŘÍKLAD INSTALACE AUTORÁDIA DO PALUBNÍ DESKY VOZIDLA Sejmutí a nasazení předního panelu autorádia (Bend these claws, if necessary = v případě potřeby upevněte montážní držák vyhnutím těchto jazýčků) Poznámka Klíč pro instalaci / vyjmutí autorádia z montážního krytu pečlivě uložte pro případ další potřeby. Přední panel autorádia je možno sejmout - sejmutím panelu snížíte riziko případně odcizení autorádia. Před sejmutím panelu je autorádio nutno vypnout. Při snímání / nasazování panelu pozor na upadnutí panelu. Sejmutí předního panelu autorádia Stlačte tlačítko (RELEASE) - bude uvolněna levá strana předního panelu (Front panel). Uvolněný panel sejměte z autorádia tahem po směru šipky viz obrázek. Sejmutý panel neprodleně uložte do pouzdra na přední panel (Panel case) z příslušenství autorádia. Při opouštění vozidla vezměte pouzdro s panelem sebou. Nasazení panelu na autorádio Podle následujícího obrázku v ložte díl B předního panelu do dílu A vpravo na přední straně autorádia (Main unit) a potom přitlačte levou stranu předního panelu k autorádiu - musí slyšitelně zaklapnout. V žádném případě netlačte při nasazování panelu na displej a na ovládací prvky autorádia umístěné na panelu. Pozor na správné nasazení panelu. Panel nelze nasadit obráceně. Konektory ISO Pro připojení autorádia k již existující kabeláži vozidla označeného jeho výrobcem jako připravené k montáži autorádia jsou používány konektory ISO. Důležitá upozornění Zapojení jednotlivých vývodů konektorů ISO kabeláže instalované ve vozidle se může lišit v závislosti na výrobci resp. modelu vozidla. Z uvedeného důvodu důrazně 6

4 doporučujeme před instalací autorádia do vozidla kontrolu funkcí jednotlivých vývodů konektorů ISO (a to jak u autorádia tak i u existujících konektorů ISO instalace vozidla). Konektor A7 musí být připojen ke spínači zapalování vozidla (pro zabránění vyčerpání akumulátoru vozidla opomenutím vypnutí autorádia po zaparkování a opuštění vozidla). ZAPOJENÍ VÝVODŮ KONEKTORU ISO A: Nezapojeny 4. Vodič se žlutou izolací: zálohování pamětí autorádia (+12 V trvale) 5. Vodič s bílou izolací: ke spínacímu relé elektricky vysouvatelné auto antény 6. Nezapojen 7. Vodič s červenou izolací: napájení autorádia +12 V (skříňka zapalování vozidla) 8. Vodič s černou izolací: kostra vozidla. ZAPOJENÍ VÝVODŮ KONEKTORU ISO B 1. Vodič s fialovou izolací: pravý zadní reproduktor (+) 2. Vodič s fialovou / černou izolací: pravý zadní reproduktor (-) 3. Vodič s šedou izolací: pravý přední reproduktor (+) 4. Vodič s šedou / černou izolací: pravý přední reproduktor (-) 5. Vodič se zelenou izolací: levý přední reproduktor (+) 6. Vodič se zelenou / černou izolací: levý přední reproduktor (-) 7. Vodič s hnědou izolací: levý zadní reproduktor (+) 8. Vodič s hnědou / černou izolací: levý zadní reproduktor (-). Konektory LINE OUT (cinch) na zadní straně skříňky autorádia - červený konektor (výstup pravého - R) kanálu - bílý konektor (výstup levého - L) kanálu. Konektory jsou určeny pro připojení výstupu předzesilovače autorádia k externímu výkonovému zesilovači (nutno dokoupit). Výměna pojistek Přepálenou pojistku vyměňte za novou. Nová pojistka musí rozměry a proudovou hodnotou odpovídat původní (přepálené) pojistce. V případě opakovaného přepálení stejné pojistky kontaktujte odborný servis. Upozornění! Pro ochranu obvodů ochranu autorádia používejte pouze pojistky shodné s původními. V žádném případě neopravujte přepálenou pojistku - riziko poškození autorádia, v krajním případě rovněž i elektrické instalace vozidla nebo i vzniku požáru! NÁVOD K OBSLUZE (1) TLAČÍTKO POWER (PWR) Po nasazení předního panelu na autorádio stlačením tlačítka zapnutí autorádia, dalším stlačením bude autorádio vypnuto. (2) TLAČÍTKO SEL (3) TLAČÍTKA VOL Při běžném používání přístroje jsou tlačítka VOL +/- (3) určena pro nastavení hlasitosti. Při požadavku na nastavení dalších funkcí zvuku postupujte následovně: - Opakovaným krátkým stlačováním tlačítka SEL (2) rozsviťte na displeji autorádia údaj označující funkci zvuku, kterou chcete nastavit: VOL (pro nastavení hlasitosti) BAS (pro nastavení basů)... TRE (pro nastavení výšek)... BAL (pro vyvážení hlasitosti levých / pravých reproduktorů)... FAD (pro vyvážení hlasitosti předních / zadních reproduktorů) VOL atd. - Pro nastavení vyvolané funkce zvuku použijte tlačítka VOL +/- (3). - Několik sekund po provedeném nastavení údaje na displeji zhasnou, provedené nastavení bude uloženo do paměti autorádia až do jeho další změny. 7 Po stlačení tlačítka SEL (2) na dobu delší než 2 sekundy je opakovaným stlačováním tlačítka možný přístup k dalším funkcím autorádia - autorádio tak bude přepnuto do režimu cyklické volby nastavení pro použití funkcí autorádia souvisejících s příjmem vysílačů FM-RDS. Opakovaným stlačováním tlačítka vyberte požadovanou funkci: TA SEEK TA SEEK / TA ALARM... MASK DPI / MASK ALL... BEEP MODE... BEEP2nd/BEEP ALL/BEEP OFF... SEEK... SEEK 1 / SEEK 2... TA SEEK atd. Pro výběr / nastavení vybrané funkce použijte tlačítka VOL +/- (3). TA SEEK TA SEEK: Pokud nebude nově naladěným vysílačem do 5 sekund vysílána informace TA (hlášení o dopravní situaci) bude přístroj automaticky přeladěn na vysílač jiného rozhlasového programu (s jinou identifikací PI), kterým je tato informace vysílána. TA ALARM: Po výběru tohoto režimu nebude přístroj automaticky přelaďován, uživatel bude na nepřítomnost informací TA upozorněn akustickými signály (pípnutími). MASK DPI MASK DPI: Budou maskovány pouze vysílače používající alternativní kmitočty (AF) s rozdílnou identifikací (PI). MASK ALL: Budou maskovány vysílače používající jiné alternativní kmitočty (AF) a vysílače nevysílající informace systému RDS. BEEP MODE: Funkce pro potvrzení stlačení tlačítka autorádia akustickým signálem. BEPP 2nd: Autorádio pípne pouze pokud bude dlouze stlačeno tlačítko se dvěma funkcemi (jako např. tlačítko AF). BEEP ALL: Autorádio pípne po stlačení libovolného tlačítka. BEEP OFF: Funkce akustické signalizace stlačení tlačítek autorádia bude vypnuta. SEEK Po výběru této funkce můžete tlačítka VOL +/- (3) aktivovat funkce SEEK1 nebo SEEK2: SEEK 1: Po naladění vysílače tlačítkem SCAN bude automatické ladění ukončeno a to i když tlačítko AMS zůstane stlačeno. SEEK 2: Při stlačeném tlačítku AMS bude ladění pokračovat bez ohledu na případné naladění vysílačů. (4) TLAČÍTKA PŘEDVOLBY PRESET M1 - M6 Během příjmu rozhlasu: Krátkým stlačením některého z tlačítek vyvolání vysílače z předvolby. Stlačením některého z tlačítek na dobu delší než 1 sekunda bude do odpovídajícího paměťového místa předvolby vložen aktuálně naladěný vysílač. Po aktivování funkce PTY (příjem vysílačů FM-RDS) je tlačítky předvolby možný výběr požadovaného typu rozhlasového pořadu. Jednotlivým tlačítkům předvolby jsou přiřazeny následující typy rozhlasových pořadů: Skupina MUSIC (hudba) M1 POP M., ROCK M. (M = hudba) M2 EASY M, LIGHT M. lehká hudba M3 CLASSICS, OTHER M (ostatní hudba) M4 JAZZ, COUNTRY M5 NATION M (lidová hudba), OLDIES M6 FOLK M 8 Skupina SPEECH (mluvené slovo) M1 NEWS (zprávy), AFFAIRS (komentáře), INFO M2 SPORT, EDUCATE (vzdělávání), DRAMA M3 CULTURE, SCIENCE (věda), VARIED (různé) M4 WEATHER (počasí), FINANCE, CHILDREN (pořady pro děti) M5 SOCIAL, RELIGION (náboženské pořady), PHONE-IN (pořady do kterých posluchači telefonují) M6 TRAVEL (cestování), LEISURE (volný čas), DOCUMENT.

5 Pro výběr požadované skupiny vysílačů FM-RDS použijte tlačítko PTY (7). V průběhu přehrávání disku: 1. Tlačítko PRESET 1 má funkci tlačítka PAUSE (pro přerušení přehrávání disku). 2. Tlačítko PRESET 2 má funkci tlačítka INTRO (pro postupné přehrání prvních 10 sekund záznamů všech skladeb na disku). 3. Tlačítko PRESET 3 má funkci tlačítka REPEAT (pro opakované přehrání skladby). 4. Tlačítko PRESET 4 má funkci tlačítka SHUFFLE (pro přehrání disku náhodným výběrem přehrávaných skladeb). PŘÍJEM INFORMACÍ RDS RDS (rozhlasový datový systém) je digitální informační systém vyvinutý a uvedený v roce 1987 Evropskou rozhlasovou unií, kterým jsou v rozhlasovém pásmu FM na pomocném kmitočtu 57 khz vysílány (v digitálním formátu) informace různého druhu. Tyto informace jsou rozhlasovými přijímači vybavenými odpovídajícím dekodérem využívány pro řadu uživatelsky zajímavých funkcí jak je např. zobrazení názvu přijímaného rozhlasového programu na displeji, zobrazení typu přijímaného rozhlasového pořadu, příjem hlášení o dopravní situaci, automatické přeladění rozhlasového přijímače na nejsilnější vysílač přijímaného rozhlasového programu atd. Autorádio je vybaveno dekodérem RDS umožňujícím zpracování následujících informací RDS: TP PI PS AF CT TA PTY Identifikace vysílače vysílajícího hlášení o dopravní situaci Identifikace rozhlasového programu Označení přijímaného rozhlasového programu názvem Seznam alternativních kmitočtů stejného rozhlasového programu. Informace aktuálního času. Hlášení o dopravní situaci Označení typu přijímaného rozhlasového pořadu Doplňující informace Rozhlasový program vysílající signály RDS nemusí vysílat všechny výše uvedené informace, systém RDS nemusí správně pracovat v oblastech se zkušebním vysíláním této služby. Během příjmu vysílače FM-RDS svítí na displeji údaj RDS. FUNKCE AUTOMATICKÉHO PŘELAĎOVÁNÍ - TLAČÍTKO AF (5) Po aktivování funkce AF bude autorádio automaticky přepínáno na příjem nejsilnějšího vysílače přijímaného rozhlasového programu - autorádio tak během jízdy na dlouhé vzdálenosti umožní trvalý a kvalitní příjem stejného rozhlasového programu - viz příklad na obrázku: Použití tlačítka AF V případě existence sítě vysílačů stejného rozhlasového programu bude po aktivování funkce AF autorádio během jízdy z bodu A do bodu B automaticky postupně přepínáno z příjmu na kmitočtu 98,5 MHz na kmitočet 107,5 atd. - viz obrázek (station = vysílač). Bude tak zaručen trvalý kvalitní příjem vybraného rozhlasového programu. 1. Tlačítkem BAND vyberte požadované rozhlasové pásmo. 2. Automatickým nebo ručním laděním nalaďte vysílač FM-RDS. 3. Krátkým stlačením tlačítka AF (5) rozsviťte na displeji údaj AF. Pokud není přijímán vysílač FM-RDS bude údaj na displeji blikat. 9 Princip funkce AF Po aktivování funkce přístroj v pravidelných intervalech vyhodnocuje sílu pole (intenzitu signálu) jednotlivých vysílačů FM uvedených v seznamu alternativních kmitočtů přijímaného rozhlasového programu (seznam je v paměti autorádia vytvářen v průběhu programování předvolby). Pokud bude některý z vysílačů ze seznamu opakovaně vyhodnocen jako silnější než aktuálně přijímaný vysílač přístroj automaticky přepne na jeho příjem. Poznámky Krátké přerušování příjmu po aktivování funkce AF neindikuje poruchu přístroje v této době přístroj vyhodnocuje kvalitu přijímaného signálu jiných vysílačů stejného rozhlasového programu. Při nadměrném rušení příjmu rozhlasu jeho přerušováním vypněte funkci AF dalším krátkým stlačením tlačítka AF. PŘÍJEM REGIONÁLNÍCH POŘADŮ Některými vysílači FM jsou kromě pořadů s celostátní působností vysílány rovněž i pořady, mající význam především pro určitou oblast (město, okres, kraj - dále jen region ). Pro přepnutí autorádia na příjem regionálních pořadů přidržte po dobu 2 sekund stlačeno tlačítko AF (5) a vyčkejte na pípnutí autorádia. Na displeji se rozsvítí podle aktuálního režimu příjmu regionálních pořadů údaj REG ON (příjem regionálních pořadů zapnut), popř. údaj REG OFF (příjem regionálních pořadů vypnut). Při požadavku na vypnutí, popř. zapnutí příjmu regionálních pořadů znovu stlačte tlačítko AF (5). Pokud je příjem regionálních pořadů vypnut ( REG OFF ): Po snížení intenzity přijímaného signálu (v důsledku změny vzdálenosti od přijímaného vysílače) bude autorádio automaticky přeladěno na příjem nejsilnějšího vysílače stejného rozhlasového programu (bez ohledu na příjem regionálních pořadů) Pokud je příjem regionálních pořadů zapnut ( REG ON ): Po snížení intenzity přijímaného signálu (např. v důsledku změny vzdálenosti od přijímaného vysílače) bude autorádio automaticky přepnuto na příjem stejného rozhlasového programu vysílaného pro shodný nebo jiný region. PŘÍJEM HLÁŠENÍ O DOPRAVNÍ SITUACI - FUNKCE TLAČÍTKA TA (6) 1. Krátce stlačte tlačítko TA (6) - na displeji se rozsvítí údaj TA. Pokud naladěný vysílač vůbec nevysílá informace o dopravní situaci bude údaj na displeji blikat. 2. Po zahájení vysílání hlášení o dopravní situaci v době kdy je přehráván CD bude na dobu vysílání hlášení přehrávání disku přerušeno a na displeji se rozsvítí název rozhlasového programu vysílajícího hlášení o dopravní situaci. Po odvysílání hlášení o dopravní situaci bude přehrávání disku pokračovat. Hlasitost přístroje bude v průběhu příjmu hlášení o dopravní situaci automaticky nastavena na úroveň nastavenou při posledním příjmu hlášení o dopravní situaci, po ukončení hlášení bude automaticky nastavena původní hlasitost (používaná při přehrávání CD). PŘÍJEM INFORMACE PTY (identifikace typu rozhlasového pořadu) 1. Pro aktivování této funkce stlačte tlačítko PTY (7) a potom opakovaným stlačováním tlačítka vyberte požadovanou skupinu typů rozhlasových pořadů (MUSIC - skupina hudebních pořadů nebo SPEECH - skupina mluveného slova) popř. výběrem údaje PTY OFF funkci vypněte. 2. Tlačítky předvolby PRESET (1-6) vyberte požadovanou skupinu typů rozhlasových pořadů - např. tlačítko PRESET 1 je (opakovaným stlačováním) určeno pro výběr pořadů typů POP.M nebo ROCK M. (skupina MUSIC) popř. NEWS, AFFAIRS nebo INFO (skupina SPEECH) - viz předcházející text návodu. Vybraný typ rozhlasového pořadu bude zobrazen na displeji. 3. Výběrem nového typu pořadu bude zahájeno vyhledávání vysílače FM-RDS vloženého do předvolby a vysílajícího požadovaný typ pořadu. 10

6 (8) TLAČÍTKO DISP Opakovaným stačováním tlačítka budou na displeji postupně zobrazovány následující informace: 1. Během příjmu vysílače FM-RDS: název přijímaného rozhlasového programu aktuální čas přijímaný kmitočet údaj označující typ přijímaného rozhlasového programu atd. 2. V průběhu přehrávání CD (pokud byl jako poslední naladěn vysílač FM-RDS): číslo aktuálně přehrávané skladby aktuální čas název přijímaného rozhlasového programu přijímaný kmitočet údaj označující typ přijímaného rozhlasového pořadu atd. Pokud není systémem RDS vysílána informace aktuálního času bude na displeji zobrazen údaj NO CT, pokud není vysílána informace o typu přijímaného rozhlasového pořadu bude zobrazen údaj NO PTY. 3. Během příjmu vysílače, který nevysílá informace RDS: Na displeji bude zobrazen přijímaný kmitočet. 4. V průběhu přehrávání CD (pokud byl jako poslední naladěn vysílač nevysílající informace RDS): Na displeji bude zobrazeno číslo aktuálně přehrávané skladby (CD), dalším stlačením tlačítka bude na displeji zobrazen poslední přijímaný kmitočet. (9) Tlačítko MODE Tlačítko je určeno pro přepnutí autorádia na příjem rozhlasu / přehrávání disku (pouze pokud je přehrávačem přehráván disk). (10) Tlačítko BAND/LOU Opakovaným krátkým stlačováním tlačítka postupný výběr rozhlasového pásma (FM1... FM2... FM3). Stlačením tlačítka na dobu delší než 2 sekundy se na displeji autorádia rozsvítí údaj LOUD ON a při nastavené malé hlasitosti budou v reprodukci zvýrazněny basy a výšky. Vypnutí funkce dalším stlačením tlačítka, údaj na displeji zhasne. (11) TLAČÍTKA TUN/TRK / Během příjmu rozhlasu Automatické nebo ruční ladění 1. Zapněte autorádio. 2. Opakovaným stlačováním tlačítka BAND/LOU (10) vyberte požadované rozhlasové pásmo (FM1, FM2 nebo FM3). 3. Krátkým stlačením tlačítka TUN/TRK nebo (11) změna přijímaného kmitočtu o jeden krok ladění (50 khz). Opakovaným krátkým stlačováním tlačítka nalaďte požadovaný vysílač (ruční ladění). 4. Stlačením tlačítka TUN/TRK nebo na dobu delší než 1 sekunda bude zahájeno automatické ladění (směrem daným použitým tlačítkem). Po naladění silného (místního) vysílače bude postup ladění zastaven a přístroj bude přepnut na jeho příjem. Nalaďte požadovaný vysílač. Pro naladění slabých (vzdálených) vysílačů použijte postup ručního ladění. Během přehrávání disku Krátkým stlačením tlačítka v průběhu přehrávání disku přehrávač přeskočí na začátek následující skladby a zahájí její přehrávání,. Opakovaným krátkým stlačováním tlačítka postupný přeskok na začátky následujících skladeb na disku. Krátkým stlačením tlačítka v průběhu přehrávání přehrávač přeskočí na začátek aktuálně přehrávané skladby a zahájí její přehrávání. Opakovaným stlačováním tlačítka postupný přeskok na začátky předcházejících skladeb v záznamu na disku. Trvalým stlačením tlačítka nebo v průběhu přehrávání bude zahájeno vyhledávání požadovaného místa v záznamu na disku. Po vyhledání požadovaného místa v záznamu (odposlechem při poněkud zvýšené rychlosti přehrávání a poněkud snížené hlasitosti) uvolněte stlačené tlačítko. Z vyhledaného místa bude přehrávač pokračovat v přehrávání. (12) Tlačítko AMS Krátkým stlačením tlačítka bude zahájeno postupné ladění, po naladění silného (místního) vysílače bude autorádio na dobu cca 5 sekund přepnuto na jeho příjem, potom bude ladění pokračovat. Ukončení ladění dalším stlačením tlačítka. Stlačením tlačítka na dobu delší než 1 sekunda bude zahájeno automatické ladění a z aktuálně používaného rozhlasového pásma bude do předvolby vloženo 6 nejsilnějších vysílačů. Po přeladění rozhlasového pásma nebo vložení 6 vysílačů do předvolby (podle toho, co nastane dříve) bude programování předvolby ukončeno a z předvolby budou postupně (na několik sekund) vyvolány nově vložené vysílače. (13) LCD DISPLEJ Displej je určen pro informaci uživatele o aktuálním nastavení autorádia. (14) Tlačítko (RELEASE) Tlačítko je používáno pro uvolnění předního panelu autorádia před jeho sejmutím. OBSLUHA PŘEHRÁVAČE CD Přehrávač je určen pro přehrávání kulatých CD audio označených logem COMPACT DISC DIGITAL AUDIO nebo CD-R se záznamy ve formátu DA kopie CD audio) a ve formátu MP3. Nepoužívejte přehrávač pro přehrávání jiných než uvedených disků. Přepnutí přístroje na použití přehrávače a zahájení přehrávání disku Do slotu pro disk (15) zasuňte disk etiketou nahoru - během několika sekund bude zahájeno přehrávání disku počínaje skladbou č. 1, po jejím přehrání budou postupně přehrány všechny následující skladby z disku. Přehráním poslední skladby bude přehrávání disku ukončeno. Přepnutí přístroje na příjem rozhlasu Stlačením tlačítka MODE (9), dalším stlačením tlačítka bude přístroj opět přepnut na použití přehrávače CD. POUŽITÍ TLAČÍTEK TUN/TRK ( / ) (11) Funkce tlačítek byla popsána v předcházejícím textu návodu. TLAČÍTKO CD EJECT (16) Stlačením tlačítka bude přehrávání disku ukončeno a z přehrávače bude vysunut disk. Vysunutý disk neprodleně vyjměte z přehrávače a vraťte jej do orig. obalu, kde je chráněn před prachem a poškozením. TLAČÍTKO PAUSE ( ) (17) Stlačením tlačítka v průběhu přehrávání disku bude přehrávání přerušeno. Pokračování v přerušeném přehrávání dalším stlačením tlačítka. TLAČÍTKO INTRO (18) Stlačením tlačítka bude postupně přehráváno prvních několik sekund záznamu všech skladeb na vloženém disku. Dalším stlačením tlačítka bude přehrávač pokračovat v přehrávání aktuálně přehrávané skladby, po jejím přehrání budou postupně přehrány všechny následující skladby z disku. Přehráním poslední skladby bude přehrávání disku ukončeno. TLAČÍTKO REPEAT (19) Stlačením tlačítka v průběhu přehrávání se na displeji rozsvítí údaj RPT a aktuálně přehrávaná skladba bude přehrávána opakovaně. Dalším stlačením tlačítka bude přístroj přepnut na normální přehrávání disku. TLAČÍTKO SHUFFLE (20) Stlačením tlačítka se na displeji rozsvítí údaj SHF a bude zahájeno přehrávání disku náhodným výběrem přehrávaných skladeb. Po jednom přehrání všech skladeb z disku bude přehrávání disku ukončeno

7 Zrušení aktivovaného režimu dalším stlačením tlačítka, přehrávač bude přepnut na přehrávání skladeb podle jejich pořadí na disku (počínaje aktuálně přehrávanou skladbou). TLAČÍTKA (21 a 22) Tlačítka jsou určena pro postupný výběr složek (alb - obvykle záznam jednoho CD audio) v záznamu na CD-R MP3. Tlačítka pro další společné funkce autorádia Tlačítko DSP (23) Tlačítko je používáno pro výběr požadovaného nastavení grafického ekvalizéru (je naprogramován z výroby bez možnosti jeho změny): 1. Na dobu delší než 2 sekundy přidržte stlačeno tlačítko DSP. 2. Tlačítky VOL +/- (3) vyberte požadované nastavení ekvalizéru (POP M... ROCK M... CLASS (pro klasickou hudbu)... FLAT M (plochá křivka ekvalizéru)) nebo výběrem údaje DSP OFF ekvalizér vypněte. Tlačítko MUTE (24) Stlačením tlačítka bude autorádio okamžitě umlčeno. Obnovení původní hlasitosti dalším stlačením tlačítka. Funkce jednotlivých tlačítek autorádia pro navigaci v záznamech na CD-R (RW) MP3 je zřejmá z následující tabulky: Výběr skladeb z CD-R MP3 pro přehrávání Přímý výběr skladeb 1. Stlačte tlačítko MENU - na displeji bude zobrazen údaj MP3 T. 2. Pro výběr požadované skladby zobrazte na displeji opakovaným stlačováním tlačítek VOL +/- (3) číslo požadované skladby nebo pro její výběr použijte následující tlačítka: Číslo Tlačítk M1 M2 M3 M4 M5 M6 MOD DIS o E P 3. Výběr potvrďte stlačením tlačítka BAND/LOU/ENTER. Vyhledání požadované složky (alba) nebo skladby vložením jejich názvu 1. Dvakrát stlačte tlačítko MENU - na displeji bude zobrazen symbol *. 2. Tlačítky uvedenými v následující tabulce vložte první znak názvu složky (alba) nebo skladby s názvem, začínajícím vloženým znakem. Pro postupný výběr znaků můžete rovněž použít tlačítka VOL +/- (3). 3. Přístroj vyhledá první složku (album) nebo skladbu začínající vloženým znakem, pro vyhledání dalších složek (skladeb) začínajících stejným znakem použijte tlačítka nebo. 4. Pokud byl vybrán název složky stlačte tlačítko BAND/LOU/ENTER a potom tlačítky nebo vyberte požadovanou skladbu. Pro postupný výběr požadované skladby můžete rovněž použít tlačítka VOL +/- (3). 5. Pro zahájení přehrávání vybrané skladby stlačte tlačítko BAND/LOU/ENTER. Tlačítka používaná pro výběr znaků Tlačítko M1 M2 M3 M4 M5 M6 Znaky A, B, C D, E, F G, H, I J, K, L M, N, O P, Q, R Tlačítko MODE DISP SEL VOL +/- Znaky S, T, U V, W, X Y, Z, mezera _, +, - pro pohyb kurzoru pro postupný výběr znaků Vyhledání požadované složky (alba) a skladby Vyhledání tlačítky / 1. Třikrát stlačte tlačítko MENU - na displeji bude zobrazen název první složky ze záznamu na disku.. 2. Tlačítky nebo vyberte požadovanou složku. 3. Potvrďte stlačením tlačítka BAND/LOU/ENTER - na displeji bude zobrazen údaj \\ Pro vyhledání požadované skladby použijte tlačítka nebo. Pro postupný výběr skladeb můžete použít tlačítka VOL ± (3). 5. Výběr skladby potvrďte tlačítkem BAND/LOU/ENTER. Přímý výběr složky 1. Pro výběr složky ze záznamu na CD-R použijte tlačítka (21) a (22). 2. Pokud je v záznamu na disku několik rovin složek bude vyhledáváno v první (nejvyšší) rovině složek, po vyhledání poslední složky nejvyšší roviny složek přejdete dalším stlačením tlačítka do následující (nižší) roviny složek a vyhledávání bude pokračovat v této rovině. Zobrazení tagů ID3 Pokud jsou součástí záznamu na CD-R MP3 informace tagu ID3 použijte pro jejich zobrazení tlačítko DISPLAY (DISP). Opakovaným stlačováním tlačítka budou na displeji postupně zobrazovány následující informace: název skladby... jméno interpreta... název alba... rok... komentář. Pokud nebude některá z informací k dispozici bude namísto požadované informace na displeji zobrazen údaj UNKNOWN + označení chybějící informace, např. chybějící název skladby bude na displeji identifikován údajem UNKNOWN SONGNAME. Pokud na přehrávaném CD-R MP3 nebudou k dispozici informace tagu ID3 bude při pokusu o jejich vyvolání na displeji zobrazeno hlášení NO ID3 TAG. V průběhu přehrávání budou na displeji průběžně zobrazovány název a číslo přehrávané skladby. Vynulování pamětí autorádia Použijte tlačítko RESET (25) - je přístupné po sejmutí předního panelu autorádia. Tlačítko stlačte (hrotem propisovačky nebo pod. nástrojem): - před prvním použitím autorádia po jeho instalaci - pokud autorádio nebude správně pracovat (např. při výskytu nesmyslných údajů na displeji popř. pokud přístroj nebude reagovat na použitá tlačítka nebo bude-li na ně reagovat nesprávně, po zobrazení údaje Err na displeji přístroje atd.). Stlačením tlačítka budou vymazány všechny paměti přístroje. Při setrvání problému vyčistěte (smotkem vaty zvlhčeným v alkoholu) konektor na zadní straně předního panelu autorádia. Technické údaje autorádia PŘEHRÁVAČ CD Poměr signálu k šumu Separace kanálů Kmitočtová charakteristika nf ROZHLASOVÝ PŘIJÍMAČ Využitelná citlivost Separace kanálů Poměr signálu k šumu Kmitočtový rozsah Krok ladění Mezifrekvenční kmitočet VÝSTUP LINE OUT Výstupní napětí Impedance > 70 db > 50 db (1 khz) 20 Hz - 20 khz 2 μv při poměru signálu k šumu 30 db 35 db 55 db 87,5-108 MHz 50 khz 10,7 MHz max. 350 mv 10 kohmů ÚDAJE SPOLEČNÉ PRO CELÝ PŘÍSTROJ Napájecí napětí 13,8 V =, s ukostřeným záporným (mínus) pólem elektrické instalace Impedance reproduktorů 4 nebo 8 ohmů Výstupní výkon 4 x 40 W Tento návod k použití je publikace firmy FK technics spol. s r.o. Návod odpovídá technickému stavu při tisku. Změny vyhrazeny! 1/2007 Krec 14
