DEGA NBx-yL III NÁVOD K OBSLUZE. Snímač detekce plynů

Transkript

1 NÁVOD K OBSLUZE Snímač detekce plynů DEGA NBx-yL III Reprodukce tohoto návodu k obsluze, nebo jeho části, v jakékoli formě bez předchozího písemného svolení společnosti DEGA CZ s.r.o. je zakázána Společnost DEGA CZ s.r.o. si vyhrazuje právo kdykoliv a bez předchozího upozornění změnit specifikaci hardwaru a software popsaného v tomto návodu Společnost DEGA CZ s.r.o. nenese odpovědnost za škody vzniklé v důsledku použití přístroje

2 Obsah Pro Vaši bezpečnost... 2 Technické informace... 3 Provozní a skladovací podmínky... 4 Názvosloví... 4 Popis výrobku... 4 Montáž a demontáž snímače... 5 Montáž snímače... 5 Výměna senzorového modulu... 5 Připojení snímače pomocí proudové smyčky k ústředně DEGA UPA II DEGA UPA III a DEGA UDA III... 5 Připojení snímače pomocí RS485 k ústředně DEGA UPA III/UDA III... 6 Instalace kabeláže pro RS Nastavení RS485 adresy snímače... 6 Terminační rezistor... 6 Funkce snímače... 6 Zapnutí snímače... 6 Detekce plynu... 7 Porucha... 7 Hlídání kalibračních lhůt... 7 Provoz, údržba, kontrola a servis snímače... 7 Limity použití... 7 Provoz... 7 Provoz/Údržba... 7 Příslušenství... 8 Přídavná průchodka DEGA PRŮCHODKA pro NBxIII... 8 Základní typy snímačů... 8 Snímače s katalytickým senzorem NBx-CL III... 8 Snímače s elektrochemickým senzorem NBx-EL III... 9 Snímače s infračerveným senzorem NBx-IL III Snímače s polovodičovým senzorem NSx-SL III Snímače s fotoionizačním senzorem NSx-PL III PID Přílohy Tabulka nastavení adresy snímače Signalizace přenášená proudovou smyčkou 4-20mA Obsah balení Všeobecné záruční podmínky Pro Vaši bezpečnost Snímač montujte senzorem směrem dolů Pro zachování IP krytí je nutno snímač montovat senzorovým modulem směrem dolů Pozor na statickou elektřinu Elektronické součástky jsou citlivé na statickou elektřinu. Nedotýkejte se jich přímo - hrozí jejich poškození! Zařízení je určeno k montáži proškolenou osobou Výrobek je určen k montáži pouze certifikovaným technikem. Výrobce nenese odpovědnost za škody vzniklé nesprávnou či neodbornou manipulací. V případě poruchy přístroj ihned odpojte od napájení V případě že zaznamenáte, že z výrobku vychází neobvyklý zápach či kouř, odpojte jej od napájení, zálohovací baterie i všech přídavných zařízení. Další provoz může vést ke zranění nebo poškození majetku. Snímač je určen pouze do prostředí bez nebezpečí výbuchu Do prostoru s nebezpečím výbuchu jsou určeny snímače DEGA NSx-yL II (ZONA 2) a NSx-yL III (ZONA 1) 2

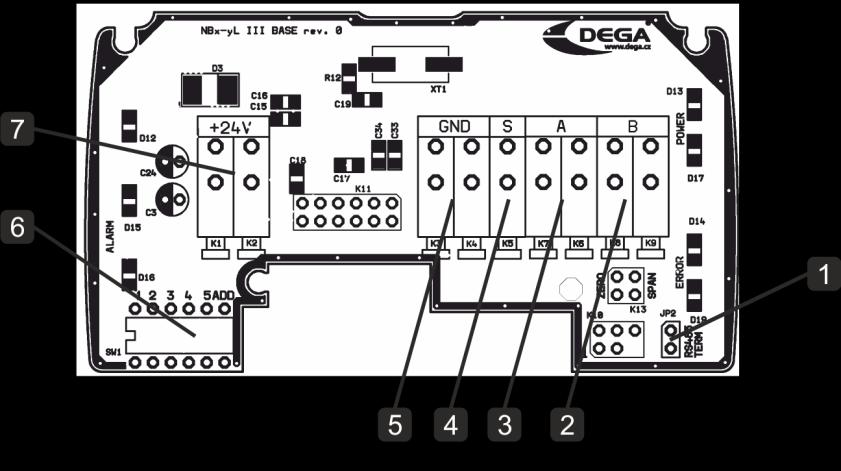

3 Produkt nerozebírejte a zabraňte kontaktu vody s interními součástkami Kontakt s interními součástmi produktu může vést k úrazu elektrickým proudem. V případě poruchy svěřte opravu výrobku výhradně certifikovanému servisu. Kontakt interních součástek s vodou může způsobit zkrat v přístroji a následně jeho poškození, poškození majetku či újmu na zdraví. Používejte vhodné typy kabelů Pro zajištění shody s parametry výrobku používejte k připojení výrobku k jiným zařízením nebo napájení výhradně doporučené kabely popsané v této příručce. Výrobky a senzory snímačů znehodnocujte s ohledem na životní prostředí Senzory snímačů obsahují nebezpečné látky, znehodnocujte je v souladu s platnou právní úpravou na ochranu životního prostředí. Snímač používejte výhradně s certifikovanými výrobky DEGA Přístroj je certifikován a technicky i funkčně způsobilý pouze s originálním příslušenstvím "DEGA". V případě použití přístroje s jinými produkty výrobce neodpovídá za škody, které tímto mohou vzniknout. U snímače provádějte pravidelné funkční kontroly a kalibrace Provádějte pravidelné "KALIBRACE" (nastavení detekčních mezí, kontrolu citlivosti senzoru, kontrolu funkčnosti snímače) a "FUNKČNÍ KONTROLY PROVOZUSCHOPNOSTI" celého detekčního systému (vybuzení snímačů s následnou kontrolou optické a zvukové signalizace, spouštění ventilátorů, odstavení technologie apod.). Kalibrace a funkční kontroly provozuschopnosti provádějte pouze u certifikovaných servisů s platným certifikátem o způsobilosti nebo u výrobce. Upozornění: Snímač automaticky kontroluje svoji kalibrační lhůtu - dobu platnosti své kalibrace. Po uplynutí 12 měsíců od poslední kalibrace (max. kalibrační lhůta) začne snímač tuto skutečnost přenášet do nadřazeného systému. Snímač je nutné okamžitě nechat kalibrovat u certifikovaných servisů s platným certifikátem o způsobilosti nebo u výrobce. Viz kapitola hlídání kalibračních lhůt. Technické informace Napájecí napětí: 24 V nominální, funkční rozsah 8-30 V Kabel pro připojení pomocí 4-20mA: stíněný kabel 3 x 1 mm (max m) stíněný kabel 3 x 1,5 mm (max m) Kabel pro připojení pomocí RS485: stíněný kabel 4 x 0,8 mm (max m) - viz kapitola instalace kabeláže pro RS485 Rozsah průměru vodičů: 0,08-2,5mm 2 drát, licna 0,25-1,5mm 2 licna s kabelovou dutinkou Výstup: Rozměry bez průchodky Hmotnost: Mrtvé pásmo: 4-20 ma RS485 - protokol DEGA 110x100x50 mm (ŠxVxH) 0,3 kg max 5% rozsahu Spotřeba/příkon při 24V (výstup RS485) Zahřívací doba DEGA NBx-EL III 25 ma/0,6 W DEGA NBx-EL III max. 180 s DEGA NBx-CL III 70 ma/1,7 W DEGA NBx-CL III max. 30 s DEGA NBx-IL III 50 ma/1,2 W DEGA NBx-IL III max. 15 s DEGA NBx-SL III 70 ma/1,7 W DEGA NBx-SL III max. 180 s DEGA NBx-PL III PID 70 ma/1,7 W DEGA NBx-PL III PID max. 15 s Spotřeba/příkon při 24V (výstup 4-20mA) Doba pro stabilizaci (>5dnů bez napájení) DEGA NBx-EL III 45 ma/1,1 W DEGA NBx-EL III Až několik hodin - dle typu senzoru DEGA NBx-CL III 90 ma/2,2 W DEGA NBx-CL III max. 1 h DEGA NBx-IL III 70 ma/1,7 W DEGA NBx-IL III max. 30 min DEGA NBx-SL III 90 ma/2,2 W DEGA NBx-SL III max. 1 h DEGA NBx-PL III PID 90 ma/2,2 W DEGA NBx-PL III PID max. 30 min Doba odezvy (T90) Životnost senzoru v čistém prostředí DEGA NBx-EL III max. 180 s - dle typu senzoru DEGA NBx-EL III 2 roky DEGA NBx-CL III max. 30 s DEGA NBx-CL III 2 roky DEGA NBx-IL III max. 30 s DEGA NBx-IL III 5 let DEGA NBx-SL III max. 30 s DEGA NBx-SL III 2 roky DEGA NBx-PL III PID max. 30 s DEGA NBx-PL III PID 2 roky 3

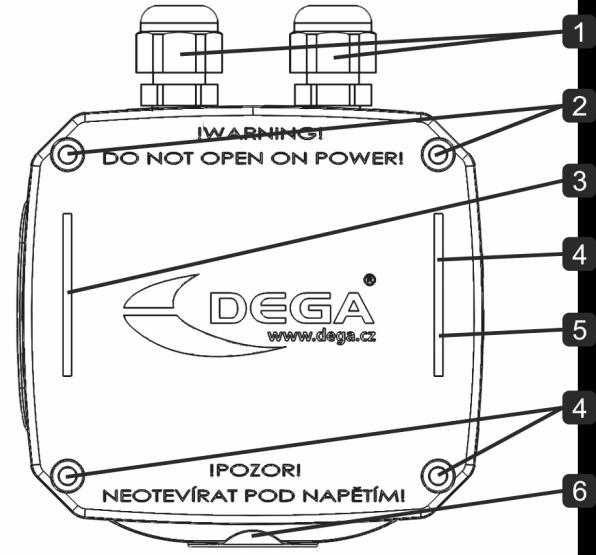

4 Provozní a skladovací podmínky Teplota okolí: -20 C až +60 C (elektrochemické, polovodičové a katalytické senzory) -20 C až +50 C (infračervené senzory) Relativní vlhkost: % RV Tlak vzduchu: kpa Proudění okolního vzduchu: max. 2 m/s - proudění přímo na senzor je nepřípustné Stupeň ochrany krytem: IP 54 Umístění: BE1 - prostředí bez nebezpečí výbuchu Názvosloví Systém značení snímače DEGA NBx-yL III: Snímač plynu DEGA NBx-yL III Řada detektorů do prostředí bez nebezpečí výbuchu Druh detekovaného plynu Typ senzoru s lineárním výstupem Produkt třetí generace s designem DEGA DEGA NBx-EL III s elektrochemickým senzorem Pracují na principu změny elektrických parametrů elektrod uložených v elektrolytu v důsledku oxidační, nebo redukční reakce detekovaného plynu na jejich povrchu. Tyto senzory vykazují dobrou selektivitu a schopnost detekce velmi nízkých koncentrací toxických plynů. DEGA NBx-CL III s katalytickým senzorem (Pelistor) Pracují na principu katalytického spalování - koncentrace plynu je měřena na základě množství tepla uvolněného při řízené spalovací reakci. Reakce je podporována vhodnou teplotou a přítomností katalyzátoru. Tyto senzory je možné použít na detekci široké škály hořlavých plynů. Senzory se vyznačují rychlou odezvou, dlouhou životností a vysokou stabilitou. Pro svoji správnou funkci vyžadují minimálně 10% kyslíku ve vzduchu. DEGA NBx-IL III s infračerveným senzorem (NDIR) Nejkvalitnější metoda snímání. Pracují na principu infračervené spektroskopie. Senzory mají vynikající selektivitu na organické látky, nepotřebují ke svému chodu žádný obsah kyslíku v atmosféře a jsou odolné proti katalytickým jedům (sloučeniny síry a křemíku) jež způsobují změnu citlivosti katalytických senzorů. Vyznačují se také velkou stabilitou a dlouhou životností. DEGA NSx-SL III s polovodičovým senzorem Nejlevnější metoda snímání. Pracují na principu změny elektrické vodivosti polovodiče při změně koncentrace detekovaného plynu. Výhodou je jejich dlouhá životnost při práci v čistém prostředí a široká nabídka pro různé druhy plynů a par. Nevýhodou je nízká selektivita - senzor ve velké míře reaguje i na plyny na které není kalibrován. DEGA NSx-PL III PID s fotoionizačním senzorem Citlivá metoda snímání k detekci širokého spektra VOC těkavých organických látek. Snímač neselektivně detekuje všechny VOC v ovzduší již při koncentracích v jednotkách. Popis výrobku 1 Průchodky 2 Imbus šrouby 3mm 3 Signálka ALARM 4 Signálka POWER 5 Signálka ERROR 6 Senzorový modul 7 Montážní otvory 8 DPS s elektronikou 4

5 Jumperová propojka terminačního Svorkovnice RS485 B Svorkovnice RS485 A Svorkovnice signálu 4-20mA rezistoru RS485 5 Svorkovnice 6 DIP spínač pro volbu 7 Svorkovnice napájení napájení GND adresy RS V DC Montáž a demontáž snímače Před montáží si prostudujte platné instalační normy ČSN EN (Výběr, instalace, použití a údržba detektorů hořlavých plynů a kyslíku) a ČSN EN (Pokyny pro volbu, instalaci, použití a údržbu detektorů toxických látek). Ke vstupu senzoru musí být volný přístup vzduchu. Snímač nesmí být zastavěn například nábytkem a musí se zajistit, aby se na vstupu senzoru nevytvářely vrstvy prachu či jiného znečištění. Pro zachování IP krytí je nutno snímač montovat senzorem dolů. Montáž snímače Snímač se skládá ze čtyř částí - těla snímače, vyměnitelného senzoru a průchodek. Postup montáže snímače je následující: a) Rozebereme snímač pomocí čtyř šroubů s vnitřním šestihranem 3mm b) Pomocí šroubováku vylomíme otvory pro průchodky c) Snímač přimontujeme na rovnou plochu pomocí třech 6mm hmoždinek do výšky nad podlahu dle specifikace detekované látky se vstupem pro plyn směrem dolů. d) Protáhneme kabeláž skrz průchodky. e) Na svorkovnici snímače připojíme kabeláž dle kapitol připojení snímače k ústřednám. f) Snímač smontujeme pomocí čtyř šroubů s vnitřním šestihranem 4mm Výměna senzorového modulu Tato činnost se nesmí provádět, když je snímač pod napětím. V případě nutnosti výměny senzorového modulu za nový kus, odšroubujeme a odejmeme víko. Na senzorovém modulu odšroubujeme dvojici šroubů s vnitřním šestihranem 3mm a senzorový modul zapáčením zevnitř nástrojem vyjmeme. Opatrně nasuneme nový modul - nesmí dojít k zohýbání pinů. Zajistíme dvojicí šroubů a nasuneme víko, které zajistíme. Připojení snímače pomocí proudové smyčky k ústředně DEGA UPA II DEGA UPA III a DEGA UDA III Na každý kanál ústředny připojíme jeden snímač dle obrázku 5

6 Připojení snímače pomocí RS485 k ústředně DEGA UPA III/UDA III Instalace kabeláže pro RS485 Kabeláž musí být provedena pomocí sběrnicové topologie a dle zásad RS485. Maximální počet připojených snímačů na jeden kanál ústředny je 16 (může být menší v závislosti na konfiguraci ústředny), přičemž celková délka sběrnice (elektrická vzdálenost ústředny a posledního snímače) by neměla přesáhnout 1200m. Kvůli napěťovým úbytkům způsobenými jednotlivými snímači, může být celkový součet vzdáleností mezi jednotlivými snímači a ústřednou L1+L2+L3+ +L16 maximálně: Druh kabelu NBx-CL III NBx-IL III NBx-EL III NBx-SL III NBx-PL III PID Stíněný 4x0,8mm 2,1 km 2,9 km 4,2 km 2,1 km 2,1 km Stíněný 4x1mm 3,3 km 4,4 km 6,5 km 3,3 km 3,3 km Stíněný 4x1,5mm 6,2 km 7,3 km 11,6 km 6,2 km 6,2 km Stíněný 4x2,5mm 10,1 km 13,5 km 20,1 km 10,1 km 10,1 km Volba vhodného typu kabelu závisí na požární zprávě a protokolu o určení vnějších vlivů Nastavení RS485 adresy snímače Terminační rezistor Každý snímač musí mít nastavenou jedinečnou adresu v rámci celé sběrnice. V opačném případě dochází ke kolizím a nefunkčnosti komunikace. Adresa snímače se může nastavit interně pomocí programu DegaConfig nebo na DIP spínači na DPS. Pokud je pozice 6 (označena ADD) v poloze ON, bere se adresa dle nastavení pinů 1-5. V opačném případě se bere adresa nastavená z DegaConfig Adresa může být nastavena v rozsahu 1-31 pomocí binární hodnoty. Tabulka nastavení DIP spínače pro jednotlivé adresy je uvedena v příloze 1 Dle specifikace RS485 musí být poslední zařízení na sběrnici zakončeno terminačním rezistorem 120R. U posledního snímače na sběrnici tedy osadíme jumperem propojku JP2 a tím vřadíme na sběrnici rezistor 120R. Ve výchozím nastavení není jumperová propojka osazena. Funkce snímače Snímač je vybaven statusovými signálkami, které pomohou s odhalováním problémů při instalaci. POW svítí při správném napájení ALARM svítí při překročení alarmu 2. stupně ERROR svítí v případě poruchy, nebo nestandartní situace Zapnutí snímače Po zapnutí napájení se rozsvítí signálka POWER a bliká ERROR značící formovací sekvenci senzoru a automatické testovací procedury, jež můžou trvat až 180s v závislosti na použitém senzoru. Výstupní proud proudové smyčky je 1mA. Během této sekvence dochází k testování vnitřní elektroniky a stabilizaci senzoru, aby byly vyloučeny falešné poplachy po zapnutí. Po skončení formování začne na výstupu proudové smyčky téct proud 4 ma a snímač již pracuje dle svého nastavení. 6

7 Detekce plynu Snímač měří souvisle koncentraci detekovaného plynu v atmosféře a aktuální hodnotu převádí na signál 4 až 20 ma, nebo pomocí protokolu DEGA přenáší do vyhodnocovací jednotky. Porucha Pokud dojde při provozu ke zjištění poruchy elektroniky, nebo senzoru, vysílá se přes proudovou smyčku 0,5mA. Na DPS je tento stav indikován pomocí žluté signálky ERROR. Hlídání kalibračních lhůt Snímač nepřetržitě kontroluje dobu platnosti kalibrace připojeného senzoru. Po uplynutí 12 měsíců od poslední kalibrace (max. kalibrační interval) začne krátkými záblesky blikat status LED ERR". Připojený senzor je nutné okamžitě kalibrovat. Snímač přes proudovou smyčku začne vysílat informaci o končící kalibraci. Vysílání bude následující: 10s vysílá signál 4-20mA informující o aktuální koncentraci plynu a následující 1s interval o proudu 2mA. Provoz, údržba, kontrola a servis snímače Limity použití Pro udržení řádného chodu snímače při provozu je třeba respektovat skutečnost, že při skokové změně vlhkosti, kondenzaci par, rychlým změnám tlaku může dojít k nesprávnému indikování měřené hodnoty. Každá technologie snímání je vhodná pro jiný způsob použití, jež je popsána níže. Všechny senzory se vyznačují menší, či větší křížovou citlivostí na jiné plyny, než na které jsou nastaveny. Před zpracováním projektové dokumentace proto doporučujeme nechat si provést analýzu ovzduší v prostorech nasazení detekčního systému. a) katalytické senzory: stopové množství pár organických sloučenin křemíku a sloučeniny síry způsobí trvalou ztrátu citlivosti senzoru a je nutná jeho opětovná rekalibrace či výměna. Překročení měřícího rozsahu způsobí posun nulového bodu a pokles citlivosti. V případě atmosféry s obsahem kyslíku méně než 17%, dojde k podhodnocení měřené hodnoty. V atmosféře s obsahem nad 25% kyslíku dochází k nadhodnocení měřené hodnoty. b) elektrochemické senzory: trvalé vystavení toxickému plynu, nebo krátkodobá expozice plynu, jež silně překračuje maximální rozsah senzoru, může poškodit elektrochemický senzor a je nutná jeho opětovná kalibrace či výměna. Vysoké teploty spolu s nízkou relativní vlhkostí mají negativní vliv na životnost senzoru. V případě atmosféry s obsahem kyslíku méně než 1% po dobu jedné hodiny dojde k podhodnocení měřené veličiny. c) infračervené senzory: páry kyselin a louhů mohou naleptávat optický systém a zpochybnit výsledky měření. Může být nutná kontrola, nebo kalibrace. d) polovodičové senzory: silné koncentrace organických rozpouštědel (alkohol, ředidla atd.), nebo krátkodobá expozice plynu, jež silně překračuje maximální rozsah senzoru, může poškodit a je nutná jeho opětovná kalibrace či výměna. V případě atmosféry s obsahem kyslíku méně než 18% dojde k podhodnocení měřené veličiny. d) fotoionizační senzory: je nutné pravidelně čistit UV lampu, jejíž zanášení může způsobovat ztrátu signálu. Provoz Pro udržení řádného chodu snímače při provozu je třeba respektovat skutečnost, že výskyt určitých koncentrací jiných plynů či par, než pro které je snímač nastaven, může způsobit vyhlášení poplachu, i když koncentrace sledovaného plynu nepřekročí nastavenou úroveň. Vzhledem k širokému spektru rušivých plynů či par (ředidla, výfukové plyny, výpary organických látek, desinfekční prostředky apod.) nelze stanovit obecně přípustnou koncentraci rušivých plynů; údaje o křížové citlivosti vůči některým plynům jsou uvedeny u příslušných snímačů. Před zpracováním projektové dokumentace proto doporučujeme, nechat si provést analýzu ovzduší v prostorech nasazení detekčního systému. Provoz/Údržba V případě znečistění lze povrch lze podle potřeby čistit mírně navlhčeným hadříkem. 7

8 Senzory mají různou životnost v závislosti na použité technologii snímání a podmínkách okolního prostředí. Charakteristika senzorů se mění v průběhu času. Proto je nutná jejich kontrola a kalibrace, kterou se provádět dvojím způsobem: a) 1 x za 6 měsíců provést kalibraci a funkční kontrolu - nastavení citlivosti senzoru pomocí kalibračního plynu, kontrolu funkčnosti systému. Přesný interval závisí na čistotě prostředí, požadované přesnosti a výskytu rušivých plynů v prostředí. b) 1 x za 12 měsíců provést kalibraci - nastavení citlivosti senzoru pomocí kalibračního plynu, kontrolu funkčnosti systému. Přesný interval závisí na čistotě prostředí, požadované přesnosti a výskytu rušivých plynů v prostředí a k tomu nutno provést funkční kontrolu" 1 x za 3 měsíce - prověření funkce celého detekčního systému pomocí zkušebního plynu, jež nepřekračuje rozsah snímače. Doporučujeme použít plyny určené pro laboratorní použití. K funkční kontrole nesmí být použity prostředky pro testování hlásičů požární signalizace! Kalibraci provádějte pouze v certifikovaných servisech s platným certifikátem o způsobilosti, nebo u výrobce. Pro Českou republiku pouze DEGA CZ s.r.o. Příslušenství Přídavná průchodka DEGA PRŮCHODKA pro NBxIII PG9 Základní typy snímačů Snímače s katalytickým senzorem NBx-CL III Typ snímače DEGA NBM-CL III DEGA NBP-CL III Detekovaný plyn Metan (CH 4) Zemní plyn CNG Butan (C 4H 10) Propan-butan LPG Rozsah měření Rozsah měření proudové smyčky (4-20mA) 0 100% 0-20% 0 100% 0-20% DEGA NBH-CL III Vodík (H 2) 0 100% 0-20% DEGA NBB-CL III Benzínové páry 0 100% 0-20% DEGA NBA-CL III Amoniak 0 100% 0-20% DEGA NBHFO-CL III Chladiva HFO 0 100% 0-20% DEGA NBL-CL III Ostatní hořlavé a výbušné plyny 0 100% 0-20% Standardní nastavení alarmů Rozlišení Kalibrační plyn 1. st. 5%, 2. st.10% 1. st. 5%, 2. st.10% 1. st. 5%, 2. st.10% 1. st. 5%, 2. st.10% 1. st. 5%, 2. st.10% 1. st. 5%, 2. st.10% 1. st. 5%, 2. st.10% Metan 0,88 % Butan 0,32 % Vodík 0,8 % Hexan 0,18 % Metan 0,88 % Metan 0,88 % Dle selektivity senzoru 8

9 Snímače s elektrochemickým senzorem NBx-EL III Typ snímače Detekovaný plyn Rozsah měření Rozsah měření proudové smyčky (4-20mA) Standardní nastavení alarmů Rozlišení Kalibrační plyn 1.st.26, 2. st. 45, 3st.:87, 4 st. 130 DEGA NBC-EL III DEGA NBA-EL III Oxid uhelnatý (CO) Amoniak (NH 3) ALARM "PEL": a)dle ČSN min./30 Aplikace: Detekce v obytných budovách b) dle ČSN : 30min. / 87 Aplikace: Podzemní Garáže c) dle nařízení vlády č.321/2007 : 8hod./26 Aplikace: Pracovní prostředí zaměstnanců 1. st. 75, 2. st st. 225, 4. st st. 14, 2. st st. 27, 4. st ,1 Oxid uhelnatý 130 Amoniak 300 DEGA NBCL-EL III Chlór (Cl2) DEGA NBO-EL III Kyslík (O 2) 0-30 % obj % obj DEGA NBO-EL III H RoHS Kyslík (O 2) 0-30 % obj % obj DEGA NBO-EL III RoHS Kyslík (O 2) 0-30 % obj % obj DEGA NBO3-EL III Ozón (O3) ,2 DEGA NBHCL-EL III Chlorovodík (HCl) DEGA NBH2S-EL III Sirovodík (H 2S) DEGA NBH2S-EL II HC Sirovodík (H 2S) DEGA NBNO2-EL III Oxid dusičitý (NO 2) DEGA NBNO-EL III Oxid dusnatý (NO) DEGA NBSO2-EL II Oxid siřičitý (SO 2) ,5 DEGA NBCH2O-EL II Formaldehyd (CH2O) ,7 DEGA NBC2H4-EL III Etylén (C 2H 4) DEGA NBC2H4O-EL III Ethylenoxid (C 2H 4O) ,5 DEGA NBH-EL III Vodík (H 2) DEGA NBH-EL II Vodík (H 2) DEGA NBHCN-EL II Kyanovodík (HCN) ,3 DEGA NBPH3-EL II Fosfan (PH3) ,2 ALARM "PEL" 20 /8h 1. st. 0,3, 2. st.0,5 3. st. 1,5, 4. st. 3 ALARM "PEL" : 0,2 /8h 1. st. 19% obj., 2. st.18% obj. 3. st. 16% obj., 4. st. 15% obj. nebo 1. st. 23% obj., 2. st.24% obj. 3. st. 26% obj., 4. st. 27% obj. 1. st. 19% obj., 2. st.18% obj. 3. st. 16% obj., 4. st. 15% obj. nebo 1. st. 23% obj., 2. st.24% obj. 3. st. 26% obj., 4. st. 27% obj. Pro vysokou vlhkost a splňuje RoHS 1. st. 19% obj., 2. st.18% obj. 3. st. 16% obj., 4. st. 15% obj. nebo 1. st. 23% obj., 2. st.24% obj. 3. st. 26% obj., 4. st. 27% obj. Splňuje RoHS 1. st. 0,1, 2. st. 0,13 3. st. 0,17, 4. st. 0,2 ALARM "PEL 0,05 /8hod 1. st. 4,9, 2. st st. 8, 4. st. 9,3 ALARM "PEL" 5,43 /8h 1. st. 6,5, 2. st st. 10, 4. st. 13 ALARM "PEL" dle nařízení vlády č.321/2007 : 8hod./7,1 1. st. 500, 2. st st. 1500, 4. st st. 5, 2. st st. 8, 4. st. 10 ALARM "PEL" 4,94 /8h 1. st. 5, 2. st st. 8, 4. st. 10 ALARM "PEL" 7,57 /8h 1. st. 1,7, 2. st st. 2,5, 4. st. 3,5 ALARM "PEL" 1,91 /8hod 1. st. 0,3, 2. st. 0,5 3. st. 0,6, 4. st. 0,7 1. st. 1,7, 2. st st. 7, 4. st st. 0,5, 2. st. 0,8 3. st. 1,2, 4. st. 1,5 1. st. 100, 2. st st. 300, 4. st st. 100, 2. st st. 300, 4. st st. 2,5, 2. st. 5,0 3. st. 6,2, 4. st. 8,3 1. st. 0,06, 2. st. 0,1 3. st. 0,15, 4. st. 0,2 0,1 Chlór 5 0,1 % vzduch 0,1 % vzduch 0,1 % vzduch 0,01 0,1 Ozón 0,3 Chlorovodík 10 0,1 Sirovodík ,1 0,1 0,1 0,01 Sirovodík 2000 Oxid dusičitý 15 Oxid dusnatý 15 Oxid siřičitý 4 Formaldehyd 1 0,1 Etylén 10 0, Ethylenoxid 2 Vodík 400 Vodík 400 Kyanovodík 10 0,1 Fosfan 0,3 9

10 DEGA NBSIH4-EL II Silan (SiH 4) DEGA NBCLO2-EL II DEGA NBL-EL II Oxid chloričitý (ClO 2) Ostatní chemické látky dle požadavků zákazníka ,2 Dle typu senzoru 1. st. 2, 2. st st. 4, 4. st st. 0,06, 2. st. 0,1 3. st. 0,15, 4. st. 0,2 Dle chemické látky 0,1 Silan 6 0,01 Dle chemické látky Oxid chloričitý 0,3 Dle chemické látky Snímače s infračerveným senzorem NBx-IL III Typ snímače DEGA NBCO2-IL III DEGA NBM-IL III DEGA NBP-IL III Detekovaný plyn Oxid uhličitý (CO2) Metan (CH4) / Zemní plyn /Svítiplyn / CNG Butan / LPG / Propan-butan Rozsah měření Rozsah měření proudové smyčky (4-20mA) 0-5 % obj. 0-2,5 % obj % 0-20% 0 100% 0-20% DEGA NBB-IL III Páry benzínu 0 100% 0-20% DEGA NBC2H6-IL II Etan 0 100% 0-20% DEGA NBC2H5OH-IL II Ethanol 0 100% 0-20% DEGA NBC2H4-IL II Ethen 0 100% 0-20% DEGA NBC2H4O-IL II Oxid etenu 0 100% 0-20% DEGA NBC6H14-IL II Hexan 0 100% 0-20% DEGA NBN2O-IL II Oxid dusný 0-1% obj 0-0,5% obj DEGA NBC5H12-IL II Pentan 0 100% 0-20% DEGA NBN2O-IL III Oxid dusný 0-1% obj 0-0,5% obj DEGA NBC3H6-IL II Propylen 0 100% 0-20% DEGA NBC2H6-IL II Etan 0 100% 0-20% DEGA NBL-IL II Ostatní hořlavé a výbušné plyny a páry dle selektivity senzoru 0 100% 0-20% Standardní nastavení alarmů Rozlišení Kalibrační plyn 1. st. 0,5%, 2. st. 1% 3. st. 2%, 4. st. 2,5% 1. st. 0,125% obj, 2. st. 0,25% obj 3. st. 0,375% obj, 4. st. 0,5% obj 1. st. 0,125% obj, 2. st. 0,25% obj 3. st. 0,375% obj, 4. st. 0,5% obj 0,1 % Oxid uhličitý 2,5% 0,1 % Metan 0,88% 0,1 % Butan 0,32 % 0,1 % Hexan 0,18 % 0,1 % Etan 20% 0,1 % Ethanol 20% 0,1 % Ethen 20% 0,1 % Oxid ethenu 20% 0,1 % Hexan 20% 0,01 % 0,1 % 0,01 % 0,1 % Oxid dusný 0,5% obj Pentan 20% Oxid dusný 0,5% obj Propylen 20% 0,1 % Etan 20% Dle selektivity senzoru Snímače s polovodičovým senzorem NBx-SL III Typ snímače Detekovaný plyn Rozsah měření Rozsah měření proudové smyčky (4-20mA) DEGA NBC-SL III Oxid uhelnatý (CO) DEGA NBM-SL III DEGA NBP-SL III DEGA NBA-SL III DEGA NBB-SL III Metan (CH4) / Zemní plyn / CNG Butan (C4H10) / Propan-butan / LPG Amoniak/Čpavek (NH3) Páry benzínu a nafty 0 100% 0-20% 0 100% 0-20% % 0 100% 0-20% DEGA NBF-SL III Freon R134a DEGA NBH-SL III Vodík (H2) 0-100% 0-20% DEGA NBY-SL III Acetylen (C2H2) 0 100% 0-20% DEGA NBR-SL III DEGA NBL-SL III Chladiva: R401A, R404A, R407C, R32, R410A, R12, R22 Ostatní hořlavé a výbušné plyny a páry dle selektivity senzoru 10 Standardní nastavení alarmů Rozlišení Kalibrační plyn 1. st. 26, 2. st st. 68, 4. st st. 5%, 2. st.10% 1. st. 5%, 2. st.10% 1. st. 100, 2. st st. 300, 4. st % Dle typu chladiva 0 100% 0-20% 1. st. 5%, 2. st.10% 3. st. 15%, 4. st. 20% 1. st. 150, 2. st st. 450, 4. st st. 5%, 2. st.10% 3. st. 15%, 4. st. 20% 1. st. 5%, 2. st.10% 3. st. 15%, 4. st. 20% 1. st. 5%, 2. st.10% 3. st. 15%, 4. st. 20% 1 Oxid uhelnatý 130 0,1 % Metan 0,88 % 0,1 % Butan 0,32 % 1 Amoniak 300 0,1 % Hexan 0,18% ,1 % 0,8% 20 % 1 Dle typu chladiva 0,1 % Dle detekované látky

11 NBP-PL III PID Snímače s fotoionizačním senzorem NBx-PL III PID Typ snímače NBC8H8-PL III PID NBC3H6O-PL III PID NBC7H8-PL III PID NBC2H5OH-PL III PID NBC3H8O-PL III PID NBC4H8O-PL III PID NBC8H8-PL III PID Detekovaný plyn Butan (C4H10) / Propan-butan / LPG Rozsah měření Rozsah měření proudové smyčky (4-20mA) Standardní nastavení alarmů Rozlišení Kalibrační plyn 1. st. 49, 2. st st. 147, 4. st. 198 Styren st. 23, 2. st st. 69, 4. st. 94 Aceton st. 157, 2. st st. 471, 4. st. 630 Toluen st. 33, 2. st st. 99, 4. st. 133 Ethanol st. 384, 2. st st. 1152, 4. st Isopropylalkohol st. 100, 2. st st. 300, 4. st. 400 Methylethylketon st. 77, 2. st st. 231, 4. st. 306 Styren st. 23, 2. st st. 69, 4. st. 94 NBL-PL III PID Ostatní VOC st. 125, 2. st st. 375, 4. st Isobutylen Isobutylen Isobutylen Isobutylen Isobutylen Isobutylen Isobutylen Isobutylen Isobutylen Dolní mez výbušnosti plynu (anglicky LEL) ALARM "PEL": Přípustný expoziční limit - maximální přípustná hodnota průměrné koncentrace za časový úsek. Nastavení alarmů lze zvolit libovolně dle požadavku zákazníka v rozsahu měření. Přílohy Tabulka nastavení adresy snímače adresa ON OFF OFF OFF OFF 2 OFF ON OFF OFF OFF 3 ON ON OFF OFF OFF 4 OFF OFF ON OFF OFF 5 ON OFF ON OFF OFF 6 OFF ON ON OFF OFF 7 ON ON ON OFF OFF 8 OFF OFF OFF ON OFF 9 ON OFF OFF ON OFF 10 OFF ON OFF ON OFF 11 ON ON OFF ON OFF 12 OFF OFF ON ON OFF 13 ON OFF ON ON OFF 14 OFF ON ON ON OFF 15 ON ON ON ON OFF 16 OFF OFF OFF OFF ON adresa ON OFF OFF OFF ON 18 OFF ON OFF OFF ON 19 ON ON OFF OFF ON 20 OFF OFF ON OFF ON 21 ON OFF ON OFF ON 22 OFF ON ON OFF ON 23 ON ON ON OFF ON 24 OFF OFF OFF ON ON 25 ON OFF OFF ON ON 26 OFF ON OFF ON ON 27 ON ON OFF ON ON 28 OFF OFF ON ON ON 29 ON OFF ON ON ON 30 OFF ON ON ON ON 31 ON ON ON ON ON 32 OFF OFF OFF OFF ON Signalizace přenášená proudovou smyčkou 4-20mA Měření: Měřená koncentrace je přímo úměrná proudovému výstupu 4-20mA Překročení rozsahu měřené koncentrace: Proudový výstup se pohybuje v rozsahu 20-22mA Konec platné kalibrace: Proudový výstup 9s vysílá aktuální měřenou koncentraci v rozsahu 4-20mA, 1s proud 2mA Porucha: Proudový výstup se nastaví na 0,5mA Provádění servisního zásahu (žhavící sekvence senzoru): Proudový výstup se nastaví na 1mA 1x snímač 1x průchodka Obsah balení 11

12 Všeobecné záruční podmínky Při dodržení pokynů na instalaci, obsluhu a údržbu poskytuje výrobce záruku 24 měsíců ode dne převzetí výrobku. Má-li zakoupený výrobek uvést do provozu jiný subjekt než prodávající, začne záruční doba běžet až ode dne uvedení výrobku do provozu, pokud kupující objednal uvedení do provozu nejpozději do tří týdnů od převzetí. Zákazník výslovně bere na vědomí, že v záruční době přesahující délku záruční doby stanovenou OZ (zákonná záruční doba) nelze žádat výměnu výrobku nebo uplatnit odstoupení od kupní smlouvy. 1. Při reklamaci výrobku je nutno předložit doklad o zakoupení věci obsahující tyto údaje: jméno a příjmení, název a obchodní firmu prodávajícího, jeho identifikační číslo, jde-li o právnickou osobu název, identifikační číslo a sídlo, jde-li o fyzickou osobu - jméno, příjmení, bydliště a záruční list, pokud jej kupující od prodávajícího obdržel. Nesplněním povinností týkajících se vydání záručního listu není platnost záruky dotčena. 2. Výrobek (do záruční opravy se přijímají pouze kompletní zařízení) je možno v záruční době reklamovat pouze u prodejce, u kterého byl zakoupen, následně je prodejce povinen tento výrobek předat autorizovanému servisu nebo výrobci. 3. Podmínkou uznání práv z titulu záruky je provedení instalace výrobku pověřenou osobou s platným osvědčením od výrobce. 5. Reklamace vady výrobku, kterou lze bez následků přiměřeně rychle odstranit, bude řešena odstraněním vady (opravou) nebo výměnou části výrobku, neboť v takovém případě odporuje povaze věci, aby byl měněn celý výrobek ( 616, odst.4 OZ) 6. Kupující, který uplatní právo na záruční opravu, nemá nárok na vydání dílů, které byly vyměněny. 7. Záruku lze prodloužit na dobu až 48 měsíců a nadstandardně rozšířit její rozsah na základě uzavření individuální záruční smlouvy. Bližší informace lze získat při konkrétním obchodním jednání Tato záruka se nevztahuje na: snímač, který nebyl uveden do provozu certifikovaným pracovníkem s platným osvědčením výrobce nebo výrobcem snímač, na kterém nebyly pravidelně prováděny kalibrace a funkční kontroly certifikovaným servisem s platným osvědčením nebo výrobcem poškození způsobená ohněm, vodou, statickou elektřinou, přepětím v elektrorozvodné nebo veřejné síti, nehodou, nesprávným použitím výrobku, opotřebením a mechanickým poškozením, znečištění snímačů přístroje a jejich čištění poškození způsobená při neodborné instalaci, úpravě, modifikaci nebo používáním nesprávným způsobem neslučitelným s návodem k obsluze, technickými normami či bezpečnostními předpisy platnými v České republice poškození výrobku během přepravy, které bylo způsobeno nesprávnou manipulací či zacházením s výrobkem v rozporu s návodem k obsluze výrobky DEGA, které byly používány s jinými než originálními výrobky DEGA včetně spotřebního materiálu nebo příslušenství kalibrace snímačů, tzn. nastavení mezí detekce opotřebení nebo zničení senzorů snímačů včetně nutnosti jejich výměny rychle opotřebitelné díly a spotřební materiál (např. klíč pro demontáž snímače, těsnění apod.), které se poškozují běžným opotřebením při provozu, a na opotřebení výrobku a jeho částí způsobené jejich běžným užíváním. Kompletní znění všeobecných obchodních podmínek a reklamačního řádu je uvedeno na Výrobce: DEGA CZ s.r.o., Malešická 2850/22c, Praha 3, Česká republika DIČ: CZ , IČO: ; Telefon: , info@dega.cz, Web: DEGA CZ s.r.o. User Manual ver.: 04DEGANBx-yLIII
