1 NÁVOD K OBSLUZE snímač SMART-3-IP verze: S2096ME S2096GP S2096PR S2096BU S2096VB Revize 10 / 2014

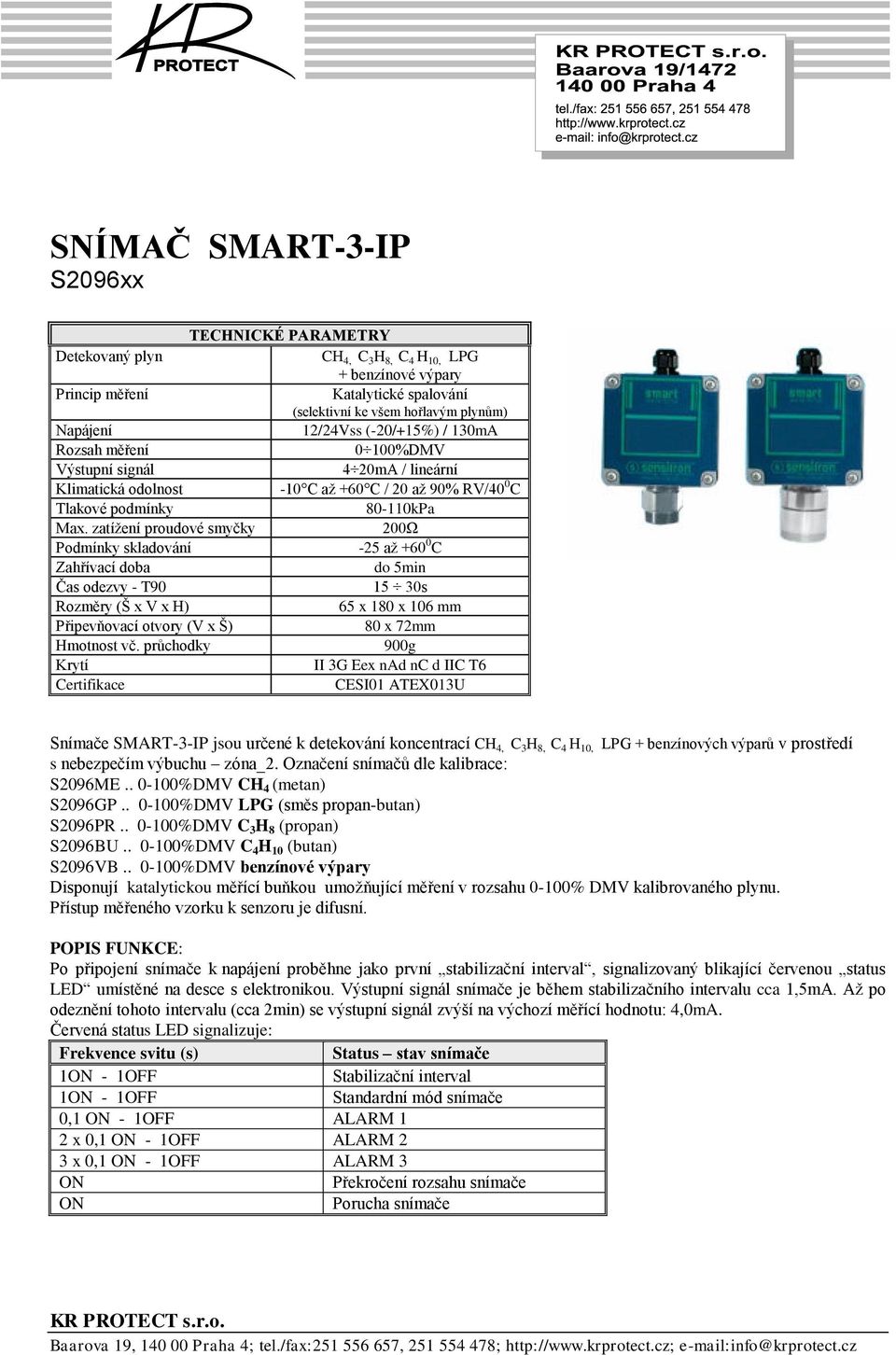

2 SNÍMAČ SMART-3-IP S2096xx TECHNICKÉ PARAMETRY Detekovaný plyn CH 4, C 3 H 8, C 4 H 10, LPG + benzínové výpary Princip měření Katalytické spalování (selektivní ke všem hořlavým plynům) Napájení 12/24Vss (-20/+15%) / 130mA Rozsah měření 0 100%DMV Výstupní signál 4 20mA / lineární Klimatická odolnost -10 C až +60 C / 20 až 90% RV/40 0 C Tlakové podmínky kPa Max. zatížení proudové smyčky 200Ω Podmínky skladování -25 až C Zahřívací doba do 5min Čas odezvy - T s Rozměry (Š x V x H) 65 x 180 x 106 mm Připevňovací otvory (V x Š) 80 x 72mm Hmotnost vč. průchodky 900g Krytí II 3G Eex nad nc d IIC T6 Certifikace CESI01 ATEX013U Snímače SMART-3-IP jsou určené k detekování koncentrací CH 4, C 3 H 8, C 4 H 10, LPG + benzínových výparů v prostředí s nebezpečím výbuchu zóna_2. Označení snímačů dle kalibrace: S2096ME %DMV CH 4 (metan) S2096GP %DMV LPG (směs propan-butan) S2096PR %DMV C 3 H 8 (propan) S2096BU %DMV C 4 H 10 (butan) S2096VB %DMV benzínové výpary Disponují katalytickou měřící buňkou umožňující měření v rozsahu 0-100% DMV kalibrovaného plynu. Přístup měřeného vzorku k senzoru je difusní. POPIS FUNKCE: Po připojení snímače k napájení proběhne jako první stabilizační interval, signalizovaný blikající červenou status LED umístěné na desce s elektronikou. Výstupní signál snímače je během stabilizačního intervalu cca 1,5mA. Až po odeznění tohoto intervalu (cca 2min) se výstupní signál zvýší na výchozí měřící hodnotu: 4,0mA. Červená status LED signalizuje: Frekvence svitu (s) Status stav snímače 1ON - 1OFF Stabilizační interval 1ON - 1OFF Standardní mód snímače 0,1 ON - 1OFF ALARM 1 2 x 0,1 ON - 1OFF ALARM 2 3 x 0,1 ON - 1OFF ALARM 3 ON Překročení rozsahu snímače ON Porucha snímače

3 INSTALACE Snímač SMART-3-IP instalujte ve svislé poloze, tj. senzorem směrem dolů a ne jinak. K upevnění snímače použijte dva otvory v Al nástavci o průměru 8mm/ 80x72mm. Pomocí dvou šroubů (vrutů) snímač připevněte ke zdi. Pro dosažení krytí uvedeného v tabulce technických informací je nutné použít pro kabeláž kabelovou průchodku s odpovídající certifikací. Doporučený typ průchodky je: ZT000 - ATEX EExd/e, s průchodností kabelu o průměru 9 12mm. Pokud jste si ke snímači doobjednali reléovou kartu STS-3REL disponující třemi výstupními relé, doporučujeme dodržet následující postup montáže reléové karty: 1) připojit snímač SMART-3-IP k napájení pomocí svorkovnice na spodní desce s elektronikou viz obrázek schéma svorkového zapojení 2) propojit plochý kabel karty STS-3REL s patřičným konektorem na desce s elektronikou viz obrázek schéma svorkového zapojení 3) nasunout reléovou kartu STS-3REL na distanční sloupky určené pro montáž této karty viz obrázek schéma svorkového zapojení 4) provést elektrické propojení reléové karty 5) provést nastavení reléová karty dle požadovaných potřeb viz odstavec Reléová deska STS-3REL Umístění přístroje musí odpovídat relativní hustotě měřeného plynu vztažené ke vzduchu (vzduch=1). V případě detekce plynů lehčích než vzduch se čidla instalují ke stropu místnosti (nejvyšší místo) tak, aby rychlost proudění vzduchu kolem nich nepřekračovala hodnotu 0,5m/s. V případě plynů těžších než vzduch se čidla umisťují zpravidla cca 10 až 15 cm nad podlahou. Čidla se montují na stěny, sloupy, boční plochy, do jímek šachet apod., a to co nejblíže k místu možného úniku. Čidla musí zůstat po instalaci přístupné servisním úkonům. Při instalaci doporučujeme dodržovat i technická doporučení dle TD G Elektrické propojení přístroje k napájení, nebo připojení k vyhodnocovací ústředně smí provádět pouze osoba s příslušnou kvalifikací pro samostatné práce na elektrických zařízení nn. Propojení čidel k vyhodnocovací ústředně provádějte stíněným kabelem 3 x 0,75mm 2 do vzdálenosti 100m, a 3 x 1,0mm 2 do vzdálenosti 200m a 3 x 1,5mm 2 do vzdálenosti 300m. Veškerá manipulace se snímačem se provádí při odpojeném napájení. Rychlost proudění vzduchu kolem čidla nesmí překročit 0,5m/s. Čidlo není určené pro montáž do venkovního prostředí. Po instalaci musí zůstat přístupné servisním a kalibračním úkonům.po instalaci snímače zkontrolujte nastavení výchozí nulové hodnoty 4,0mA. V případě odchýlení hodnoty od tolerance +/-0,2mA doporučujeme její přenastavení (viz KALIBRACE ČIDLA ). Po instalaci doporučujeme provést kontrolu čidla funkční zkouškou. Propojení stíněného kabelu s čidlem (Ex průchodkou): KALIBRACE ČIDLA Veškeré kalibrační práce provádějte po instalaci čidla a minimálně po uplynutí zahřívací doby. Čidlo musí být instalované v předepsané poloze, t.j vertikálně senzorem směrem dolů a né jinak. Snímač lze kalibrovat výhradně pomocí programovacího modulu KEYPAD (není standardní dodávkou snímače). Revize 10 / 2014

4 ÚDRŽBA Správná činnost měření je podmíněna průběžným testováním a kalibrováním čidla. Kalibraci čidla může provádět pouze osoba mající k této činnosti autorizaci a to v periodách uvedených v kalibračním listě čidla. Kalibrační list je nezbytnou součástí záručního listu. Za správné provádění údržby systému detekce plynů nese plnou odpovědnost jeho uživatel. Výsledek každé údržby by měl být zaznamenáván, i když to není výslovně požadováno. Zařízení udržujte v čistotě a pravidelně čistěte otvory sloužící k přívodu vzduchu k senzoru čidla včetně ochranného sintrovaného filtru. Při čištění čidla používejte neutrální čistící prostředky, které nemohou ovlivnit kalibraci. Ověření funkce čidla zkoušku funkčnosti - doporučujeme provádět minimálně jednou za měsíc. Při funkční zkoušce musí být aktivovány odpovídající funkce na vyhodnocovací ústředně včetně spuštění poplašných signálů a hlásičů provozních poruch. POZOR! Funkci čidla zkoušejte výhradně zkušebním plynem o koncentraci nepřekračující rozsah měření čidla. Pro testování snímače nepoužívajte zapalovač koncentrace plynu v zapalovači převyšuje násobně měřící rozsah čidla. TESTOVÁNÍ RELÉOVÁ DESKA STS-3REL (pouze na vyžádání) Ke snímači SMART-3-IP je možné doobjednat desku s reléovými výstupy pro funkce ALARM-1, ALARM-2 a poruchovou funkci FAULT:

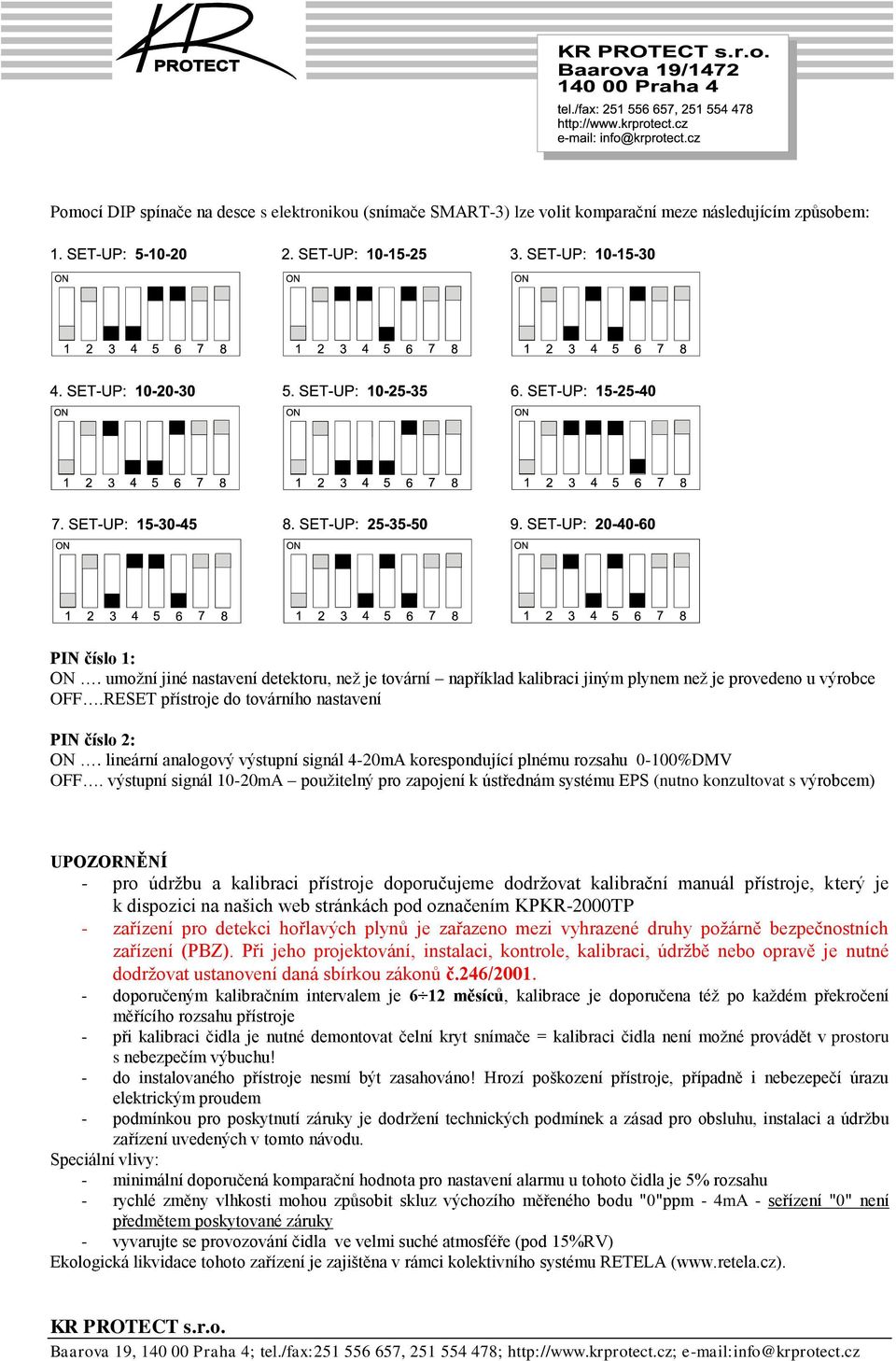

5 Pomocí DIP spínače na desce s elektronikou (snímače SMART-3) lze volit komparační meze následujícím způsobem: PIN číslo 1: ON. umožní jiné nastavení detektoru, než je tovární například kalibraci jiným plynem než je provedeno u výrobce OFF.RESET přístroje do továrního nastavení PIN číslo 2: ON. lineární analogový výstupní signál 4-20mA korespondující plnému rozsahu 0-100%DMV OFF. výstupní signál 10-20mA použitelný pro zapojení k ústřednám systému EPS (nutno konzultovat s výrobcem) UPOZORNĚNÍ - pro údržbu a kalibraci přístroje doporučujeme dodržovat kalibrační manuál přístroje, který je k dispozici na našich web stránkách pod označením KPKR-2000TP - zařízení pro detekci hořlavých plynů je zařazeno mezi vyhrazené druhy požárně bezpečnostních zařízení (PBZ). Při jeho projektování, instalaci, kontrole, kalibraci, údržbě nebo opravě je nutné dodržovat ustanovení daná sbírkou zákonů č.246/ doporučeným kalibračním intervalem je 6 12 měsíců, kalibrace je doporučena též po každém překročení měřícího rozsahu přístroje - při kalibraci čidla je nutné demontovat čelní kryt snímače = kalibraci čidla není možné provádět v prostoru s nebezpečím výbuchu! - do instalovaného přístroje nesmí být zasahováno! Hrozí poškození přístroje, případně i nebezepečí úrazu elektrickým proudem - podmínkou pro poskytnutí záruky je dodržení technických podmínek a zásad pro obsluhu, instalaci a údržbu zařízení uvedených v tomto návodu. Speciální vlivy: - minimální doporučená komparační hodnota pro nastavení alarmu u tohoto čidla je 5% rozsahu - rychlé změny vlhkosti mohou způsobit skluz výchozího měřeného bodu "0"ppm - 4mA - seřízení "0" není předmětem poskytované záruky - vyvarujte se provozování čidla ve velmi suché atmosféře (pod 15%RV) Ekologická likvidace tohoto zařízení je zajištěna v rámci kolektivního systému RETELA (

6 SCHÉMA SVORKOVÉHO ZAPOJENÍ SMART-3-IP SERVISNÍ STŘEDISKO: Baarova Praha 4 tel., fax: tel., fax: info@krprotect.cz Revize 10 / 2014
