DEGA NSx-yL II LCD RE snímač detekce plynů DETEKCE VÍCE NEŽ 200 HOŘLAVÝCH A TOXICKÝCH PLYNŮ

Transkript

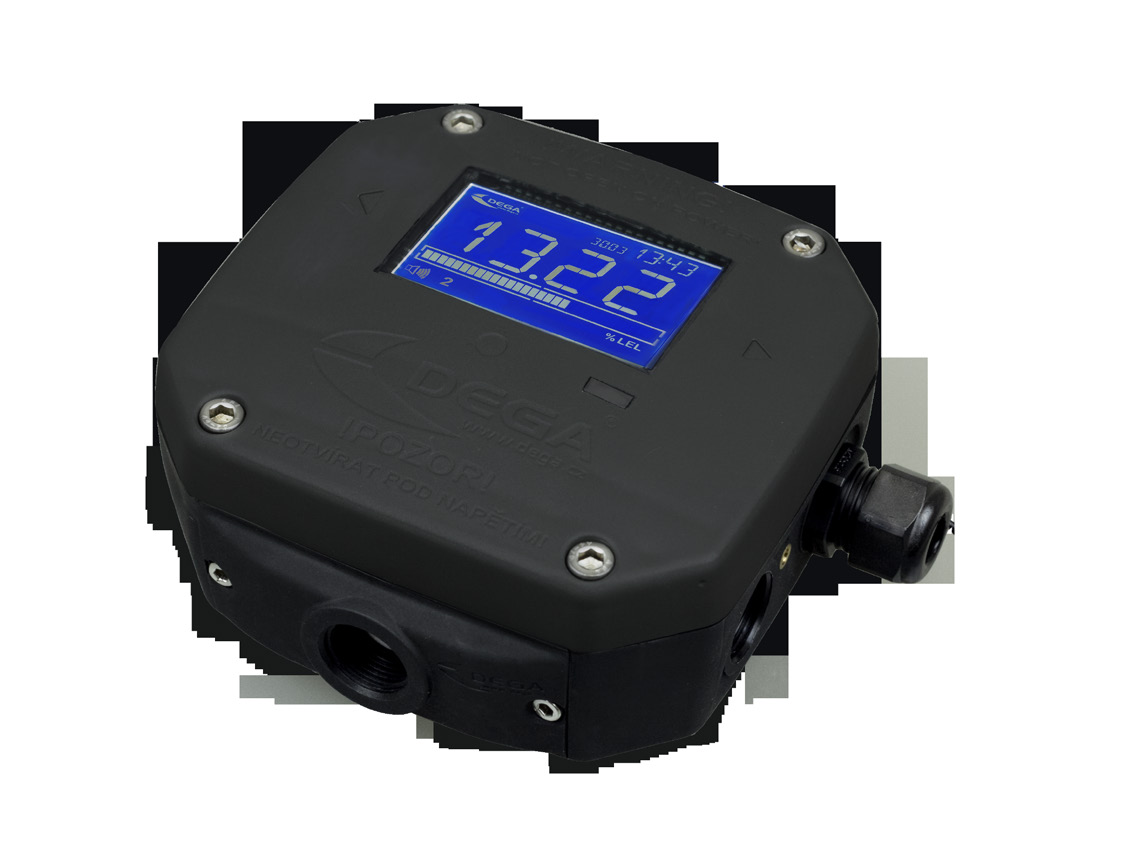

1 ISO 9001:2008 Quality Management Systems Systéme de Qualité ELEKTROCHEMICKÝ SENZOR KATALYTICKY SENZOR INFRAČERVENÝ SENZOR POLOVODIČOVÝ SENZOR EX zóna 2 DETEKCE VÍCE NEŽ 200 HOŘLAVÝCH A TOXICKÝCH PLYNŮ DEGA NSx-yL II snímač detekce plynů Výstup RS485 Výstup 4-20mA Interní paměť na 44 dní záznamu historie Krytí IP 64 LCD Display 4x Relé, možno použít jako samostatný detektor

2 Snímač DEGA NSx-yL II Snímač DEGA NSx-yL II je část detekčního systému, který je umístěný ve sledovaném prostoru. Je určen k ochraně zdraví a majetku osob v prostředí, kde se může vytvořit kritická situace nahromaděním hořlavých nebo toxických plynů v prostředí s nebezpečím výbuchu (zóna 2). Snímač převádí aktuální koncentraci plynu na unifikovaný proudový signál 4 až 20mA a digitální RS485. Je osazen LCD displejem pro zobrazování aktuální měřené koncentrace a čtveřicí relé. Snímač je možné připojit k vyhodnocovacím ústřednám DEGA UPA II, DEGA UPA III a DEGA UDA III. Systém značení snímače DEGA NSx-yL II : Snímač plynu DEGA NSx - yl II Řada detektorů do prostředí s nebezpečím výbuchu Druh detekovaného plynu Typ senzoru s lineárním výstupem Produkt druhé generace s novým designem DEGA Verze s LCD displejem Verze s LCD displejem a relé DEGA NSx-EL II s elektrochemickým senzorem Pracují na principu změny elektrických parametrů elektrod uložených v elektrolytu v důsledku oxidační, nebo redukční reakce detekovaného plynu na jejich povrchu. Tyto senzory vykazují dobrou selektivitu a schopnost detekce velmi nízkých koncentrací toxických plynů. DEGA NSx-CL II s katalytickým senzorem (Pelistor) Pracují na principu katalytického spalování - koncentrace plynu je měřena na základě množství tepla uvolněného při řízené spalovací reakci. Reakce je podporována vhodnou teplotou a přítomností katalyzátoru. Tyto senzory je možné použít na detekci široké škály hořlavých plynů. Senzory se vyznačují rychlou odezvou, dlouhou životností a vysokou stabilitou. Pro svoji správnou funkci vyžadují minimálně 10% kyslíku ve vzduchu. DEGA NSx-IL II s infračerveným senzorem (NDIR) Nejkvalitnější metoda snímání. Pracují na principu infračervené spektroskopie. Senzory mají vynikající selektivitu na organické látky, nepotřebují ke svému chodu žádný obsah kyslíku v atmosféře a jsou odolné proti katalytickým jedům (sloučeniny síry a křemíku) jež způsobují změnu citlivosti katalytických senzorů. Vyznačují se také velkou stabilitou a dlouhou životností. DEGA NSx-SL II LCD s polovodičovým senzorem Nejlevnější metoda snímání. Pracují na principu změny elektrické vodivosti polovodiče při změně koncentrace detekovaného plynu. Výhodou je jejich dlouhá životnost při práci v čistém prostředí a široká nabídka pro různé druhy plynů a par. Nevýhodou je nízká selektivita - senzor ve velké míře reaguje i na plyny na které není kalibrován. 2

3 Snímače s katalytický senzorem NSx-CL II Typ snímače Detekovaný plyn DEGA NSM-CL II Metan (CH4) / CNG (CH4) / Zemní plyn (CH4) 0 100% DMV 0-20% DMV 0,1% DMV Metan 0,88 % DEGA NSP-CL II Butan (C4H10) / LPG (C4H10) / Propan-butan 0 100% DMV 0-20% DMV 0,1% DMV Butan 0,32 % DEGA NSH-CL II Vodík (H2) 0 100% DMV 0-20% DMV 0,1% DMV Vodík 0,8 % DEGA NSB-CL II Benzínové páry 0 100% DMV 0-20% DMV 0,1% DMV Hexan 0,18 % DEGA NSA-CL II Amoniak 0-100% DMV 0-20% DMV 0,1% DMV Metan 0,88 % DEGA NSHFO-CL II Chladiva HFO 0-100% DMV 0-20% DMV 0,1% DMV Metan 0,88 % DEGA NSL-CL II Ostatní hořlavé a výbušné plyny a páry dle selektivity senzoru 0 100% DMV 0-20% DMV 0,1% DMV Dle selektivity senzoru Pozn.: DMV - Dolní mez výbušnosti plynu (anglicky LEL ; německy UEG ) Nastavení na ústředně lze zvolit libovolně dle požadavků zákazníka (v rozsahu měření) Snímače s polovodičovým senzorem NSx-SL II Typ snímače Detekovaný plyn DEGA NSC-SL II DEGA NSM-SL II DEGA NSP-SL II DEGA NSA-SL II DEGA NSB-SL II DEGA NSF-SL II DEGA NSH-SL II DEGA NSY-SL II DEGA NSR-SL II DEGA NSHFO-SL II DEGA NSL-SL II Oxid uhelnatý (CO) ppm ppm Metan /CNG / Zemní plyn Butan / LPG / Propan-butan % DMV 0-20 % DMV % DMV 0-20 % DMV Amoniak/Čpavek (NH3) ppm ppm Páry benzínu a nafty 0 100% DMV 0-20 % DMV Freon R134a ppm ppm Vodík (H2) 0-100% DMV 0-20 % DMV Acetylen (C2H2) 0 100% DMV 0-20 % DMV Chladiva: R401A, R404A, R407C, R32, R410A, R12, R22 2,3,3,3-Tetrafluoroprop-1-ene, HFO-1234yf Ostatní hořlavé a výbušné plyny a páry dle selektivity senzoru 1. st. 26 ppm, 2. st. 45 ppm 3. st. 68 ppm, 4. st. 87 ppm 1. st. 75 ppm, 2. st.150 ppm 3. st. 225 ppm, 4. st. 300ppm 3. st. 15% DMV, 4. st. 20% DMV 1. st. 150ppm, 2. st.300 ppm 3. st. 450 ppm, 4. st. 600ppm 1 ppm Oxid uhelnatý 130 ppm 0,1 % Metan 0,88 % 0,1 % Butan 0,32 % 1 ppm Amoniak 300ppm 0,1 % Hexan 0,18% 1 ppm R134a 600ppm 0,1 % Vodík 0,8% 0,1% Acetylen 20 % DMV Dle typu chladiva Dle typu chladiva Dle typu chladiva 1 ppm Dle typu chladiva ppm 0-20 ppm % DMV 0-20 % DMV 1. st. 10 ppm, 2. st. 13 ppm 3. st. 16 ppm, 4. st. 20 ppm 1 ppm HFO ppm 0,1 % Dle detekované látky Pozn.: DMV - Dolní mez výbušnosti plynu (anglicky LEL ; německy UEG ) ALARM PEL : Přípustný expoziční limit - maximální přípustná hodnota průměrné koncentrace za časový úsek. Nastavení lze zvolit libovolně dle požadavku zákazníka v rozsahu měření 3

4 Snímače s elektrochemickým senzorem NSx-EL II Typ snímače Detekovaný plyn 1.st.26 ppm, 2. st. 45 ppm, 3st.:87ppm, 4 st. 130 ppm, DEGA NSC-EL II Oxid uhelnatý (CO) ppm ppm ALARM PEL : a)dle ČSN min./30ppm Aplikace: Detekce v obytných budovách b) dle ČSN : 30min. / 87 ppm Aplikace: Podzemní Garáže c) dle nařízení vlády č.321/2007 : 8hod./26 ppm Aplikace: Pracovní prostředí zaměstnanců 1 ppm Oxid uhelnatý 130 ppm 1. st. 75 ppm, 2. st.150 ppm 3. st. 225 ppm, 4. st.300ppm DEGA NSA-EL II Amoniak (NH3) ppm ppm ppm 0-50 ppm 1. st. 14 ppm, 2. st.18 ppm 3. st. 27 ppm, 4. st. 47 ppm 1 ppm 0,1 ppm Amoniak 300 ppm ALARM PEL 20 ppm/8h DEGA NSCL-EL II Chlór (Cl2) 0-20 ppm 0-5 ppm 1. st. 0,3 ppm, 2. st.0,5 ppm 3. st. 1,5 ppm, 4. st. 3 ppm ALARM PEL : 0,2 ppm/8h 0,1 ppm Chlór 5 ppm DEGA NSO-EL II Kyslík (O2) 0-30 % obj % obj 1. st. 19% obj., 2. st.18% obj. 3. st. 16% obj., 4. st. 15% obj. nebo 1. st. 23% obj., 2. st.24% obj. 3. st. 26% obj., 4. st. 27% obj. 0,1 % Vzduch DEGA NSO3-EL II Ozón (O3) 0-5 ppm 0-0,2ppm 1. st. 0,1 ppm, 2. st. 0,13 ppm 3. st. 0,17 ppm, 4. st. 0,2 ppm ALARM PEL 0,05 ppm/8hod 0,01ppm Ozón 0,3 ppm DEGA NSHCL-EL II Chlorovodík (HCl) 0-20 ppm 0-10ppm 1. st. 4,9 ppm, 2. st. 6 ppm 3. st. 8 ppm, 4. st. 9,3 ppm ALARM PEL 5,43 ppm/8h 0,1 ppm Chlorovodík 10 ppm DEGA NSH2S-EL II Sirovodík (H2S) 0-50 ppm 0-15ppm 1. st. 6,5 ppm, 2. st. 8 ppm 3. st. 10 ppm, 4. st. 13 ppm ALARM PEL dle nařízení vlády č.321/2007 : 8hod./7,1 ppm 0,1 ppm Sirovodík 15 ppm DEGA NSNO2-EL II Oxid dusičitý (NO2) 0-20 ppm 0-15ppm 1. st. 5 ppm, 2. st. 7 ppm 3. st. 8 ppm, 4. st. 10 ppm ALARM PEL 4,94 ppm/8h 0,1 ppm Oxid dusičitý 15 ppm DEGA NSNO-EL II Oxid dusnatý (NO) ppm 0-15ppm 1. st. 5 ppm, 2. st. 7 ppm 3. st. 8 ppm, 4. st. 10 ppm ALARM PEL 7,57 ppm/8h 0,1 ppm Oxid dusnatý 15 ppm DEGA NSS-EL II Oxid siřičitý (SO2) 0-20 ppm 0-3,5 ppm 1. st. 1,7 ppm, 2. st. 2 ppm 3. st. 2,5 ppm, 4. st. 3,5 ppm ALARM PEL 1,91 ppm/8hod 0,1 ppm Oxid siřičitý 4 ppm DEGA NSCH-EL II Formaldehyd (CH2O) 0-10 ppm 0-0,7 ppm 1. st. 0,3 ppm, 2. st. 0,5 ppm 3. st. 0,6 ppm, 4. st. 0,7 ppm 0,01 ppm Formaldehyd 1 ppm DEGA NSC2H4-EL II Etylén (C2H4) 0-10 ppm 0-10 ppm 1. st. 1,7 ppm, 2. st. 5 ppm 3. st. 7 ppm, 4. st. 10 ppm 0,1 ppm Etylén 10 ppm DEGA NSC2H4O-EL II Ethylenoxid (C2H4O) 0 10 ppm 0-1,5 ppm 1. st. 0,5 ppm, 2. st. 0,8 ppm 3. st. 1,2 ppm, 4. st. 1,5 ppm 0,1 ppm Ethylenoxid 2 ppm DEGA NSH-EL II Vodík (H2) ppm ppm 1. st. 100 ppm, 2. st. 200 ppm 3. st. 300 ppm, 4. st. 400 ppm 1ppm Vodík 400 ppm 4

5 Typ snímače Detekovaný plyn DEGA NSHCN-EL II Kyanovodík (HCN) ppm 0-8,3 ppm 1. st. 2,5 ppm, 2. st. 5,0 ppm 3. st. 6,2 ppm, 4. st. 8,3 ppm 0,1 ppm Kyanovodík 10 ppm DEGA NSPH3-EL II Fosfan (PH3) 0-5 ppm 0-0,2 ppm 1. st. 0,06 ppm, 2. st. 0,1 ppm 3. st. 0,15 ppm, 4. st. 0,2 ppm 0,1 ppm Fosfan 0,3 ppm DEGA NSSIL-EL II Silan (SiH4) 0-50 ppm 0-5 ppm 1. st. 2 ppm, 2. st. 3 ppm 3. st. 4 ppm, 4. st. 5 ppm 0,1 ppm Silan 6 ppm DEGA NSCLS-EL II Oxid chloričitý (ClO2) 0-1 ppm 0-0,2 ppm 1. st. 0,06 ppm, 2. st. 0,1 ppm 3. st. 0,15 ppm, 4. st. 0,2 ppm 0,01 ppm Oxid chloričitý 0,3 ppm DEGA NSL-EL II Ostatní chemické látky dle požadavků zákazníka Dle typu senzoru Dle chemické látky Dle chemické látky Dle chemické látky Pozn.: Nastavení na ústředně lze zvolit libovolně dle požadavků zákazníka (v rozsahu měření) ALARM PEL : Přípustný expoziční limit PEL (TLV) chemické látky, tj. max.přípustná hodnota časově váženého průměru (TWA) koncentrace plynu v ovzduší. Snímače s infračerveným senzorem NSx-IL II Typ snímače Detekovaný plyn DEGA NSCO2-IL II Oxid uhličitý (CO2) 0-5 % obj. 0-2,5 % obj. 1. st. 0,5%, 2. st. 1% 3. st. 2%, 4. st. 2,5% 0,1 % Oxid uhličitý 2,5% DEGA NSM-IL II Metan (CH4) / Zemní plyn / Svítiplyn / CNG 0 100% DMV 0-20% DMV 0,1 % Metan 0,88% DEGA NSP-IL II Butan / LPG / Propan-butan 0 100% DMV 0-20% DMV 0,1 % Butan 0,32 % DEGA NSB-IL II Páry benzínu 0 100% DMV 0-20% DMV 0,1 % Hexan 0,18 % DEGA NSE-IL II Etan 0 100% DMV 0-20% DMV 0,1 % Etan 20% DMV DEGA NSET-IL II Ethanol 0 100% DMV 0-20% DMV 0,1 % Ethanol 20% DMV DEGA NSEY-IL II Ethen 0 100% DMV 0-20% DMV 0,1 % Ethen 20% DMV DEGA NSO-IL II Oxid etenu 0 100% DMV 0-20% DMV 0,1 % Oxid ethenu 20% DMV DEGA NSH-IL II Hexan 0 100% DMV 0-20% DMV 0,1 % Hexan 20% DMV DEGA NSR-IL II Methylbromid 0 100% DMV 0-20% DMV 0,1 % Methylbromid 20% DMV DEGA NSN-IL II Oxid dusný 0 100% DMV 0-20% DMV 0,1 % Oxid dusný 20% DMV DEGA NST-IL II Pentan 0 100% DMV 0-20% DMV 0,1 % Pentan 20% DMV DEGA NSPR-IL II Propylen 0 100% DMV 0-20% DMV 0,1 % Propylen 20% DMV DEGA NSL-IL II Ostatní hořlavé a výbušné plyny a páry dle selektivity senzoru 0 100% DMV 0-20% DMV 0,1% DMV Dle selektivity senzoru Pozn.: DMV - Dolní mez výbušnosti plynu (anglicky LEL ; německy UEG ) Nastavení na ústředně lze zvolit libovolně dle požadavků zákazníka (v rozsahu měření) 5

6 Napájecí napětí: Technické informace 24 V nominální, funkční rozsah 8-30 V Kabel pro připojení pomocí 4-20mA: stíněný kabel 3 x 1 mm (max m) stíněný kabel 3 x 1,5 mm (max m) Kabel pro připojení pomocí RS485: stíněný kabel 4 x 0,8 mm (max m) Výstup: Komunikační rychlost RS485: 4-20 ma RS485 - protokol DEGA, nebo MODBUS 9,6 kb Funkční bezpečnost EN61508: SIL 2 Označení dle ATEX: Rozměry bez průchodky Hmotnost: Kapacita interní paměti historie: II 3 G Ex d na IIC T6/T5 Gc Tamb:-40 C-+65 C/+85 C II - třída prostředí - nedůlní prostředí 3 G - prostředí s nebezpečím výbuchu - zóna 2 Ex d na - typ ochrany - pevný závěr d a nejiskřící provedení na IIC - třída plynů T6/T5 - teplotní třída plynů Gc - typ ochrany dle EPL Tamb - rozsah provozních teplot 140x140x70 mm (ŠxVxH) 0,7 kg 44 dní při intervalu záznamu 60 s Interval ukládání záznamů do paměti: 60 s (nastavitelný rozsah s) Spotřeba/příkon při 24V (výstup RS485) Zahřívací doba DEGA NSx-EL II 25 ma/0,6 W DEGA NSx-EL II max. 180 s DEGA NSx-CL II 70 ma/1,7 W DEGA NSx-CL II max. 30 s DEGA NSx-IL II 50 ma/1,2 W DEGA NSx-IL II max. 15 s DEGA NSx-SL II 70 ma/1,7 W DEGA NSx-SL II max. 180 s Spotřeba/příkon při 24V (výstup 4-20mA) Doba pro stabilizaci (>5dnů bez napájení) DEGA NSx-EL II 45 ma/1,1 W DEGA NSx-EL II Až několik hodin - dle typu senzoru DEGA NSx-CL II 90 ma/2,2 W DEGA NSx-CL II max. 1 h DEGA NSx-IL II 70 ma/1,7 W DEGA NSx-IL II max. 30 min DEGA NSx-SL II 90 ma/2,2 W DEGA NSx-SL II max. 5 h Doba odezvy (T90) Životnost senzoru v čistém prostředí DEGA NSx-EL II max. 180 s - dle typu senzoru DEGA NSx-EL II 1-3 roky DEGA NSx-CL II max. 15 s DEGA NSx-CL II 3-6 let DEGA NSx-IL II max. 15 s DEGA NSx-IL II 5 let a víc DEGA NSx-SL II max. 30 s DEGA NSx-SL II 3-6 let Provozní podmínky Teplota okolí: -40 C až +85 C Relativní vlhkost: Tlak vzduchu: Obsah kyslíku ve vzduchu: Proudění okolního vzduchu: Stupeň ochrany krytem: 0-95 % RV kpa 7-24 % obj. (platí pro katalytické a polovodičové senzory) max. 2 m/s - proudění přímo na senzor je nepřípustné IP 64, s krytkou DEGA WATER CAP IP66 Umístění: BE3N2 - prostředí s nebezpečím výbuchu, zóna 2 6

7 Možné přídavné zařízení Kalibrační nástavec / přípojka k plynové pumpě DEGA GAS INLET Krytka proti stříkající vodě DEGA WATER CAP Trychtýř pro sběr plynu DEGA COLLECT CAP Přídavná Ex e průchodka DEGA PRŮCHODKA 7

8 Výrobce: DEGA CZ s.r.o., K Žižkovu 640/9, Praha 9, Česká republika DIČ: CZ ; IČO: ; Telefon (cz): , Fax: info@dega.cz, Web: DEGA CZ S.R.O.
