1 ISO 9001:2008 Quality Management Systems Systéme de Qualité ELEKTROCHEMICKÝ SENZOR KATALYTICKY SENZOR INFRAČERVENÝ SENZOR POLOVODIČOVÝ SENZOR EX zóna 2 DETEKCE VÍCE NEŽ 200 HOŘLAVÝCH A TOXICKÝCH PLYNŮ DEGA NSx-yL II snímač detekce plynů Výstup RS485 Výstup 4-20mA Interní paměť na 44 dní záznamu historie Krytí IP 64

2 Snímač DEGA NSx-yL II Snímač DEGA NSx-yL II je část detekčního systému, který je umístěný ve sledovaném prostoru. Je určen k ochraně zdraví a majetku osob v prostředí, kde se může vytvořit kritická situace nahromaděním hořlavých nebo toxických plynů v prostředí s nebezpečím výbuchu (zóna 2). Snímač převádí aktuální koncentraci plynu na unifikovaný proudový signál 4 až 20mA a digitální RS485. Snímač je možné připojit k vyhodnocovacím ústřednám DEGA UPA II, DEGA UPA III a DEGA UDA III. Systém značení snímače DEGA NSx-yL II: Snímač plynu DEGA NSx - yl II Řada detektorů do prostředí s nebezpečím výbuchu Druh detekovaného plynu Typ senzoru s lineárním výstupem Produkt druhé generace s novým designem DEGA DEGA NSx-EL II s elektrochemickým senzorem Pracují na principu změny elektrických parametrů elektrod uložených v elektrolytu v důsledku oxidační, nebo redukční reakce detekovaného plynu na jejich povrchu. Tyto senzory vykazují dobrou selektivitu a schopnost detekce velmi nízkých koncentrací toxických plynů. DEGA NSx-CL II s katalytickým senzorem (Pelistor) Pracují na principu katalytického spalování - koncentrace plynu je měřena na základě množství tepla uvolněného při řízené spalovací reakci. Reakce je podporována vhodnou teplotou a přítomností katalyzátoru. Tyto senzory je možné použít na detekci široké škály hořlavých plynů. Senzory se vyznačují rychlou odezvou, dlouhou životností a vysokou stabilitou. Pro svoji správnou funkci vyžadují minimálně 10% kyslíku ve vzduchu. DEGA NSx-IL II s infračerveným senzorem (NDIR) Nejkvalitnější metoda snímání. Pracují na principu infračervené spektroskopie. Senzory mají vynikající selektivitu na organické látky, nepotřebují ke svému chodu žádný obsah kyslíku v atmosféře a jsou odolné proti katalytickým jedům (sloučeniny síry a křemíku) jež způsobují změnu citlivosti katalytických senzorů. Vyznačují se také velkou stabilitou a dlouhou životností. DEGA NSx-SL II s polovodičovým senzorem Nejlevnější metoda snímání. Pracují na principu změny elektrické vodivosti polovodiče při změně koncentrace detekovaného plynu. Výhodou je jejich dlouhá životnost při práci v čistém prostředí a široká nabídka pro různé druhy plynů a par. Nevýhodou je nízká selektivita - senzor ve velké míře reaguje i na plyny na které není kalibrován. 2

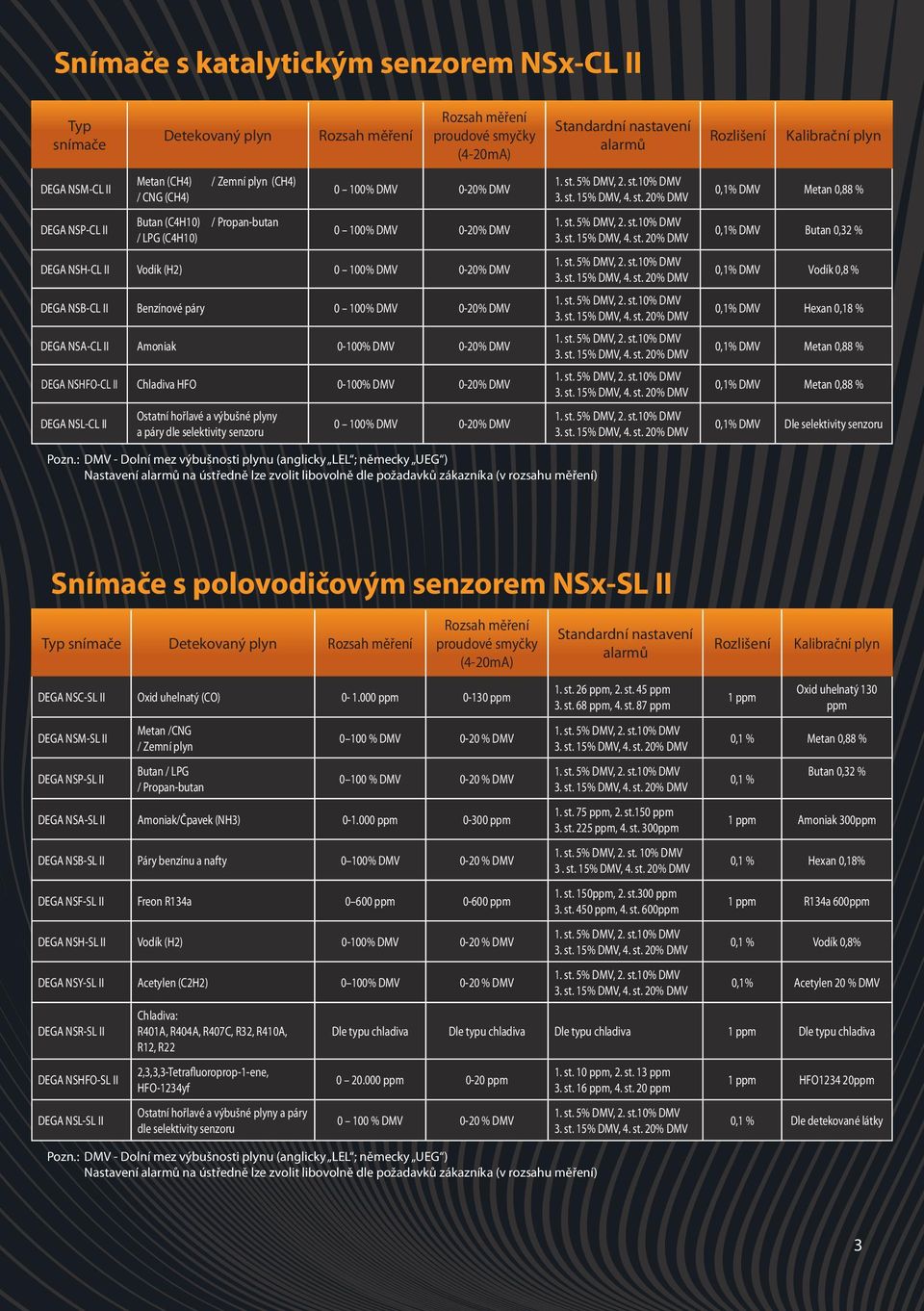

3 Snímače s katalytickým senzorem NSx-CL II Typ snímače DEGA NSM-CL II DEGA NSP-CL II Detekovaný plyn Metan (CH4) / CNG (CH4) / Zemní plyn (CH4) Butan (C4H10) / Propan-butan / LPG (C4H10) 0 100% DMV 0-20% DMV 0 100% DMV 0-20% DMV DEGA NSH-CL II Vodík (H2) 0 100% DMV 0-20% DMV DEGA NSB-CL II Benzínové páry 0 100% DMV 0-20% DMV DEGA NSA-CL II Amoniak 0-100% DMV 0-20% DMV DEGA NSHFO-CL II Chladiva HFO 0-100% DMV 0-20% DMV DEGA NSL-CL II Ostatní hořlavé a výbušné plyny a páry dle selektivity senzoru 0 100% DMV 0-20% DMV Rozlišení Kalibrační plyn 0,1% DMV Metan 0,88 % 0,1% DMV Butan 0,32 % 0,1% DMV Vodík 0,8 % 0,1% DMV Hexan 0,18 % 0,1% DMV Metan 0,88 % 0,1% DMV Metan 0,88 % 0,1% DMV Dle selektivity senzoru Pozn.: DMV - Dolní mez výbušnosti plynu (anglicky LEL ; německy UEG ) Nastavení na ústředně lze zvolit libovolně dle požadavků zákazníka (v rozsahu měření) Snímače s polovodičovým senzorem NSx-SL II Typ snímače Detekovaný plyn Rozlišení Kalibrační plyn DEGA NSC-SL II Oxid uhelnatý (CO) ppm ppm DEGA NSM-SL II DEGA NSP-SL II Metan /CNG / Zemní plyn Butan / LPG / Propan-butan % DMV 0-20 % DMV % DMV 0-20 % DMV DEGA NSA-SL II Amoniak/Čpavek (NH3) ppm ppm DEGA NSB-SL II Páry benzínu a nafty 0 100% DMV 0-20 % DMV DEGA NSF-SL II Freon R134a ppm ppm DEGA NSH-SL II Vodík (H2) 0-100% DMV 0-20 % DMV DEGA NSY-SL II Acetylen (C2H2) 0 100% DMV 0-20 % DMV DEGA NSR-SL II DEGA NSHFO-SL II DEGA NSL-SL II Chladiva: R401A, R404A, R407C, R32, R410A, R12, R22 2,3,3,3-Tetrafluoroprop-1-ene, HFO-1234yf Ostatní hořlavé a výbušné plyny a páry dle selektivity senzoru 1. st. 26 ppm, 2. st. 45 ppm 3. st. 68 ppm, 4. st. 87 ppm 1. st. 75 ppm, 2. st.150 ppm 3. st. 225 ppm, 4. st. 300ppm 3. st. 15% DMV, 4. st. 20% DMV 1. st. 150ppm, 2. st.300 ppm 3. st. 450 ppm, 4. st. 600ppm 1 ppm Oxid uhelnatý 130 ppm 0,1 % Metan 0,88 % 0,1 % Butan 0,32 % 1 ppm Amoniak 300ppm 0,1 % Hexan 0,18% 1 ppm R134a 600ppm 0,1 % Vodík 0,8% 0,1% Acetylen 20 % DMV Dle typu chladiva Dle typu chladiva Dle typu chladiva 1 ppm Dle typu chladiva ppm 0-20 ppm % DMV 0-20 % DMV Pozn.: DMV - Dolní mez výbušnosti plynu (anglicky LEL ; německy UEG ) Nastavení na ústředně lze zvolit libovolně dle požadavků zákazníka (v rozsahu měření) 1. st. 10 ppm, 2. st. 13 ppm 3. st. 16 ppm, 4. st. 20 ppm 1 ppm HFO ppm 0,1 % Dle detekované látky 3

4 Snímače s elektrochemickým senzorem NSx-EL II Typ snímače Detekovaný plyn Rozlišení Kalibrační plyn 1.st.26 ppm, 2. st. 45 ppm, 3st.:87ppm, 4 st. 130 ppm, DEGA NSC-EL II Oxid uhelnatý (CO) ppm ppm DEGA NSA-EL II 4 Amoniak (NH3) ppm ppm ppm 0-50 ppm DEGA NSCL-EL II Chlór (Cl2) 0-20 ppm 0-5 ppm DEGA NSO-EL II Kyslík (O2) 0-30 % obj % obj DEGA NSO3-EL II Ozón (O3) 0-5 ppm 0-0,2ppm DEGA NSHCL-EL II Chlorovodík (HCl) 0-20 ppm 0-10ppm DEGA NSH2S-EL II Sirovodík (H2S) 0-50 ppm 0-15ppm DEGA NSNO2-EL II Oxid dusičitý (NO2) 0-20 ppm 0-15ppm DEGA NSNO-EL II Oxid dusnatý (NO) ppm 0-15ppm DEGA NSS-EL II Oxid siřičitý (SO2) 0-20 ppm 0-3,5 ppm DEGA NSCH-EL II Formaldehyd (CH2O) 0-10 ppm 0-0,7 ppm DEGA NSC2H4-EL II Etylén (C2H4) 0-10 ppm 0-10 ppm DEGA NSC2H4O-EL II Ethylenoxid (C2H4O) 0 10 ppm 0-1,5 ppm DEGA NSH-EL II Vodík (H2) ppm ppm ALARM PEL : a)dle ČSN min./30ppm Aplikace: Detekce v obytných budovách b) dle ČSN : 30min. / 87 ppm Aplikace: Podzemní Garáže c) dle nařízení vlády č.321/2007 : 8hod./26 ppm Aplikace: Pracovní prostředí zaměstnanců 1. st. 75 ppm, 2. st.150 ppm 3. st. 225 ppm, 4. st.300ppm 1. st. 14 ppm, 2. st.18 ppm 3. st. 27 ppm, 4. st. 47 ppm ALARM PEL 20 ppm/8h 1. st. 0,3 ppm, 2. st.0,5 ppm 3. st. 1,5 ppm, 4. st. 3 ppm ALARM PEL : 0,2 ppm/8h 1. st. 19% obj., 2. st.18% obj. 3. st. 16% obj., 4. st. 15% obj. nebo 1. st. 23% obj., 2. st.24% obj. 3. st. 26% obj., 4. st. 27% obj. 1. st. 0,1 ppm, 2. st. 0,13 ppm 3. st. 0,17 ppm, 4. st. 0,2 ppm ALARM PEL 0,05 ppm/8hod 1. st. 4,9 ppm, 2. st. 6 ppm 3. st. 8 ppm, 4. st. 9,3 ppm ALARM PEL 5,43 ppm/8h 1. st. 6,5 ppm, 2. st. 8 ppm 3. st. 10 ppm, 4. st. 13 ppm ALARM PEL dle nařízení vlády č.321/2007 : 8hod./7,1 ppm 1. st. 5 ppm, 2. st. 7 ppm 3. st. 8 ppm, 4. st. 10 ppm ALARM PEL 4,94 ppm/8h 1. st. 5 ppm, 2. st. 7 ppm 3. st. 8 ppm, 4. st. 10 ppm ALARM PEL 7,57 ppm/8h 1. st. 1,7 ppm, 2. st. 2 ppm 3. st. 2,5 ppm, 4. st. 3,5 ppm ALARM PEL 1,91 ppm/8hod 1. st. 0,3 ppm, 2. st. 0,5 ppm 3. st. 0,6 ppm, 4. st. 0,7 ppm 1. st. 1,7 ppm, 2. st. 5 ppm 3. st. 7 ppm, 4. st. 10 ppm 1. st. 0,5 ppm, 2. st. 0,8 ppm 3. st. 1,2 ppm, 4. st. 1,5 ppm 1. st. 100 ppm, 2. st. 200 ppm 3. st. 300 ppm, 4. st. 400 ppm 1 ppm Oxid uhelnatý 130 ppm 1 ppm 0,1 ppm Amoniak 300 ppm 0,1 ppm Chlór 5 ppm 0,1 % Vzduch 0,01ppm Ozón 0,3 ppm 0,1 ppm Chlorovodík 10 ppm 0,1 ppm Sirovodík 15 ppm 0,1 ppm Oxid dusičitý 15 ppm 0,1 ppm Oxid dusnatý 15 ppm 0,1 ppm Oxid siřičitý 4 ppm 0,01 ppm Formaldehyd 1 ppm 0,1 ppm Etylén 10 ppm 0,1 ppm Ethylenoxid 2 ppm 1ppm Vodík 400 ppm

5 Typ snímače Detekovaný plyn Rozlišení Kalibrační plyn DEGA NSHCN-EL II Kyanovodík (HCN) ppm 0-8,3 ppm DEGA NSPH3-EL II Fosfan (PH3) 0-5 ppm 0-0,2 ppm DEGA NSSIL-EL II Silan (SiH4) 0-50 ppm 0-5 ppm DEGA NSCLS-EL II Oxid chloričitý (ClO2) 0-1 ppm 0-0,2 ppm DEGA NSL-EL II Ostatní chemické látky dle požadavků zákazníka Dle typu senzoru 1. st. 2,5 ppm, 2. st. 5,0 ppm 3. st. 6,2 ppm, 4. st. 8,3 ppm 1. st. 0,06 ppm, 2. st. 0,1 ppm 3. st. 0,15 ppm, 4. st. 0,2 ppm 1. st. 2 ppm, 2. st. 3 ppm 3. st. 4 ppm, 4. st. 5 ppm 1. st. 0,06 ppm, 2. st. 0,1 ppm 3. st. 0,15 ppm, 4. st. 0,2 ppm Dle chemické látky 0,1 ppm Kyanovodík 10 ppm 0,1 ppm Fosfan 0,3 ppm 0,1 ppm Silan 6 ppm 0,01 ppm Oxid chloričitý 0,3 ppm Dle chemické látky Dle chemické látky Pozn.: Nastavení na ústředně lze zvolit libovolně dle požadavků zákazníka (v rozsahu měření) ALARM PEL : Přípustný expoziční limit PEL (TLV) chemické látky, tj. max.přípustná hodnota časově váženého průměru (TWA) koncentrace plynu v ovzduší. Snímače s infračerveným senzorem NSx-IL II Typ snímače Detekovaný plyn Rozlišení Kalibrační plyn DEGA NSCO2-IL II Oxid uhličitý (CO2) 0-5 % obj. 0-2,5 % obj. DEGA NSM-IL II DEGA NSP-IL II Metan (CH4) / Zemní plyn / Svítiplyn / CNG Butan / LPG / Propan-butan 0 100% DMV 0-20% DMV 0 100% DMV 0-20% DMV DEGA NSB-IL II Páry benzínu 0 100% DMV 0-20% DMV DEGA NSE-IL II Etan 0 100% DMV 0-20% DMV DEGA NSET-IL II Ethanol 0 100% DMV 0-20% DMV DEGA NSEY-IL II Ethen 0 100% DMV 0-20% DMV DEGA NSO-IL II Oxid etenu 0 100% DMV 0-20% DMV DEGA NSH-IL II Hexan 0 100% DMV 0-20% DMV DEGA NSR-IL II Methylbromid 0 100% DMV 0-20% DMV DEGA NSN-IL II Oxid dusný 0 100% DMV 0-20% DMV DEGA NST-IL II Pentan 0 100% DMV 0-20% DMV DEGA NSPR-IL II Propylen 0 100% DMV 0-20% DMV DEGA NSL-IL II Ostatní hořlavé a výbušné plyny a páry dle selektivity senzoru 0 100% DMV 0-20% DMV 1. st. 0,5%, 2. st. 1% 3. st. 2%, 4. st. 2,5% 0,1 % Oxid uhličitý 2,5% 0,1 % Metan 0,88% 0,1 % Butan 0,32 % 0,1 % Hexan 0,18 % 0,1 % Etan 20% DMV 0,1 % Ethanol 20% DMV 0,1 % Ethen 20% DMV 0,1 % Oxid ethenu 20% DMV 0,1 % Hexan 20% DMV 0,1 % Methylbromid 20% DMV 0,1 % Oxid dusný 20% DMV 0,1 % Pentan 20% DMV 0,1 % Propylen 20% DMV 0,1% DMV Dle selektivity senzoru Pozn.: DMV - Dolní mez výbušnosti plynu (anglicky LEL ; německy UEG ) Nastavení na ústředně lze zvolit libovolně dle požadavků zákazníka (v rozsahu měření) 5

6 Napájecí napětí: Technické informace 24 V nominální, funkční rozsah 8-30 V Kabel pro připojení pomocí 4-20mA: stíněný kabel 3 x 1 mm (max m) stíněný kabel 3 x 1,5 mm (max m) Kabel pro připojení pomocí RS485: stíněný kabel 4 x 0,8 mm (max m) Výstup: Komunikační rychlost RS485: 4-20 ma RS485 - protokol DEGA, nebo MODBUS 9,6 kb Funkční bezpečnost EN61508: SIL 2 Označení dle ATEX: Rozměry bez průchodky Hmotnost: Kapacita interní paměti historie: II 3 G Ex d na IIC T6/T5 Gc Tamb:-40 C-+65 C/+85 C II - třída prostředí - nedůlní prostředí 3 G - prostředí s nebezpečím výbuchu - zóna 2 Ex d na - typ ochrany - pevný závěr d a nejiskřící provedení na IIC - třída plynů T6/T5 - teplotní třída plynů Gc - typ ochrany dle EPL Tamb - rozsah provozních teplot 140x140x70 mm (ŠxVxH) 0,7 kg 44 dní při intervalu záznamu 60 s Interval ukládání záznamů do paměti: 60 s (nastavitelný rozsah s) Spotřeba/příkon při 24V (výstup RS485) Zahřívací doba DEGA NSx-EL II 25 ma/0,6 W DEGA NSx-EL II max. 180 s DEGA NSx-CL II 70 ma/1,7 W DEGA NSx-CL II max. 30 s DEGA NSx-IL II 50 ma/1,2 W DEGA NSx-IL II max. 15 s DEGA NSx-SL II 70 ma/1,7 W DEGA NSx-SL II max. 180 s Spotřeba/příkon při 24V (výstup 4-20mA) Doba pro stabilizaci (>5dnů bez napájení) DEGA NSx-EL II 45 ma/1,1 W DEGA NSx-EL II Až několik hodin - dle typu senzoru DEGA NSx-CL II 90 ma/2,2 W DEGA NSx-CL II max. 1 h DEGA NSx-IL II 70 ma/1,7 W DEGA NSx-IL II max. 30 min DEGA NSx-SL II 90 ma/2,2 W DEGA NSx-SL II max. 5 h Doba odezvy (T90) Životnost senzoru v čistém prostředí DEGA NSx-EL II max. 180 s - dle typu senzoru DEGA NSx-EL II 1-3 roky DEGA NSx-CL II max. 15 s DEGA NSx-CL II 3-6 let DEGA NSx-IL II max. 15 s DEGA NSx-IL II 5 let a víc DEGA NSx-SL II max. 30 s DEGA NSx-SL II 3-6 let Provozní podmínky Teplota okolí: -20 C až +85 C Relativní vlhkost: Tlak vzduchu: Obsah kyslíku ve vzduchu: Proudění okolního vzduchu: Stupeň ochrany krytem: 0-95 % RV kpa 7-24 % obj. (platí pro katalytické a polovodičové senzory) max. 2 m/s - proudění přímo na senzor je nepřípustné IP 64, s krytkou DEGA WATER CAP IP66 Umístění: BE3N2 - prostředí s nebezpečím výbuchu, zóna 2 6

7 Možné přídavné zařízení Kalibrační nástavec / přípojka k plynové pumpě DEGA GAS INLET Krytka proti stříkající vodě DEGA WATER CAP Trychtýř pro sběr plynu DEGA COLLECT CAP Přídavná Ex e průchodka DEGA PRŮCHODKA 7

8 Výrobce: DEGA CZ s.r.o., K Žižkovu 640/9, Praha 9, Česká republika DIČ: CZ ; IČO: ; Telefon (cz): , Fax: info@dega.cz, Web: DEGA CZ S.R.O.
