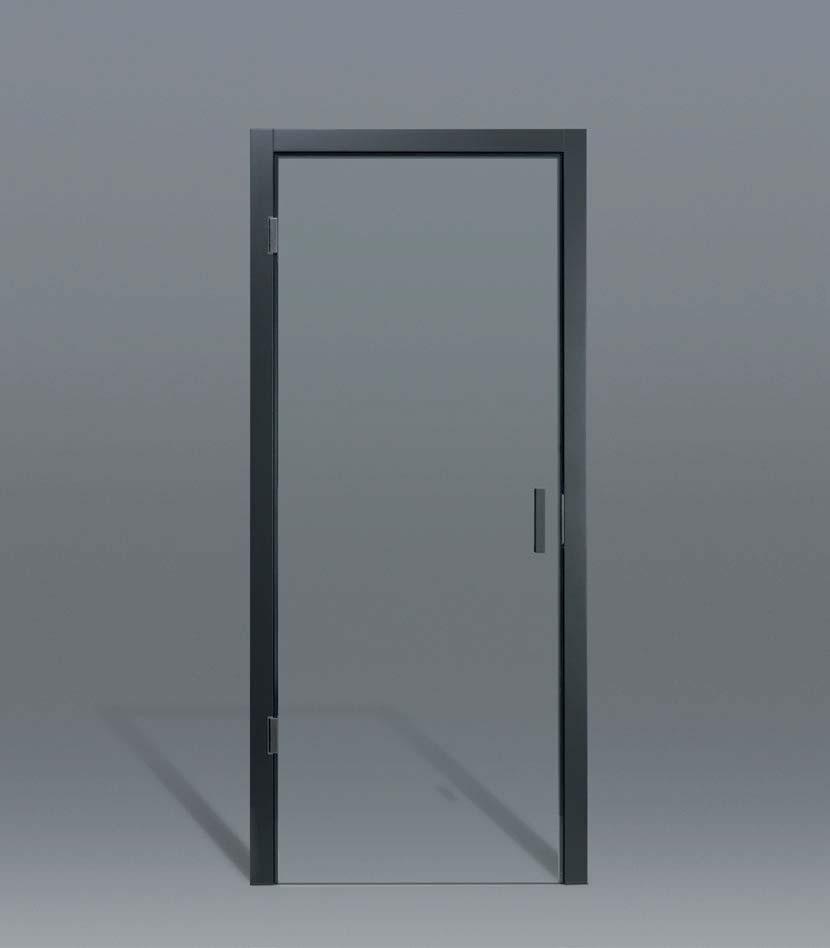

1 TECTUS Glas Skryté závěsy pro skleněné dveře v jedné Minimalistické, Elegantní, Transparentní rovině se zárubní

2

3 TECTUS GLAS 3 TECTUS GLAS skryté závěsy v jedné rovině se zárubní pro skleněné dveře Společnost SIMONSWERK díky závěsnému systému TECTUS Glass přináší nové estetické a funkční řešení pro montáž skleněných dveří. Systém dveří, zárubně a závěsů leží v jedné rovině - nejlepší předpoklad pro minimalistický design v kombinaci s maximální průhledností dveřního křídla. S YSTÉM SKRYTÝCH ZÁVĚSŮ Použití skleněných dveří, například v kancelářích nebo v soukromých obytných prostorech, zajišťující akustickou ochranu a oboustranný průhled dveřmi. Taková koncepce často jde ruku v ruce s touhou po minimalistickém designu. Systém TECTUS Glass dodává skleněným dveřím nebývalé světlo a průhlednost. Zapuštěná konstrukce závěsu, dveřní křídlo v rovině se zárubní, vytváří fascinující estetický a technický detail. Celek dveřního křídla a zárubně tak plně odpovídá požadavkům kladeným na současné koncepce interiérového designu. MAGNETICKÉ ZAVÍRÁNÍ DVEŘÍ Uzavírací magnet KC 50 a protiplech KC 50 / G na straně dveří umožňují bezkontaktní a tiché uzavíraní, který lze individuálně přizpůsobit požadovanému otevírání dveří. Kompletní řešení je doplněno o madlo, které je ve stejné povrchové úpravě jako závěs na dveřích.

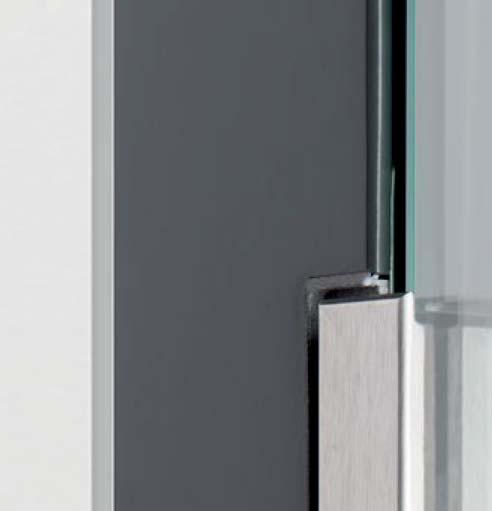

4 4 TECTUS GLAS Bandsystem TECTUS TEG 310 2D

5 TECTUS GLAS ESTETIKA DETAILU A TECHNICKÁ PRECIZNOST V ESTETIKA A PLOCHÝ VZHLED Minimální rozměry závěsu vytvářejí maximální průhlednost celoskleněných dveří - při současném zatížení 60 kg. To odpovídá skleněným dveřím v rozměrech přibližně 10 x 1000 x 2300 mm. Na dveře lze použít jednovrstvé bezpečnostní sklo o tloušťce 8 a 10 mm. Při použití závěsu TECTUS Glas není nutní provádět žádné opracování na skle, skleněný prvek je pak variabilně použitelný jako pravý / levý a horní / dolní. TĚLO ZÁVĚSU Integrovaný U-profil drží dveřní křídlo a zajišťuje dokonalé uchycení skleněné tabule. Nastavení správné polohy dveří je snadné a flexibilní kvůli plovoucímu seřízení. Utažením seřizovacích šroubů se zajistí bezpečné upevnění.

6 TECTUS GLAS ESTETIKA DETAILU A TECHNICKÁ PRECIZNOST V ESTETIKA A PLOCHÝ VZHLED Minimální rozměry závěsu vytvářejí maximální průhlednost celoskleněných dveří - při současném zatížení 60 kg. To odpovídá skleněným dveřím v rozměrech přibližně 10 x 1000 x 2300 mm. Na o dveře lze použít jednovrstvé bezpečnostní sklo tloušťce 8 a 10 mm. Při použití závěsu TECTUS Glas není nutní provádět žádné opracování na skle, skleněný prvek je pak variabilně použitelný jako pravý / levý a horní / dolní. TĚLO ZÁVĚSU Integrovaný U-profil drží dveřní křídlo a zajišťuje dokonalé uchycení skleněné tabule. Nastavení správné polohy dveří je snadné a flexibilní kvůli plovoucímu seřízení. Utažením seřizovacích šroubů se zajistí bezpečné upevnění.

7

8 8 TECTUS GLAS KOVÁNÍ PRO SKLENĚNÉ DVEŘE SIMONSWERK nabízí řešení pro skleněné dveře, které zahrnují nejen závěsný systém TECTUS Glas, ale také další komponenty. Magnetické zavírání, protiplech a madla. Vše ve sjednoceném designu a povrchové úpravě. Všechny prvky sestavy nevyžadují žádné opracování skla. TECTUS TEG 310 2D pro dveře s hmotností do 60 kg Povrchové úpravy: Nerezová mat Matná šedá (NCS S 8000-N) Bílá barva mat Ostatní povrchové úpravy na dotaz MAGNETICKÉ ZAVÍRÁNÍ A MADLO Magnetické závírání se skládá z uzavíracího magnetu KC 50 pro zárubeň a magnetického t- protiplechu KC 50/G. Pro otvírání dveří je v nabídce Madlo Lišta Uzavírací magnet madlo KC 17 pro skleněné dveře. Madlo a magnetické zavírání vytváří společně estetický celek. KC 17 KC 50/G KC 50 Všechny prvky jsou použitelné pro dřevěné, ocelové a hliníkové zárubně.

9

10 10 TECTUS GLAS Magnetische Schließung mit Griffvariante

11 ESTETICKÉ KOMPONENTY ZAVÍRÁNÍ DOPLŃUJÍ SYSTÉM KOVÁNÍ PROTIPLECH Kovový protiplech KC 50/G Tento protiplech je instalovaný na hraně skleněného křídla. Díky malým rozměrům je nenápadný. UZAVÍRACÍ MAGNET Uzavírací magnet KC 50 tento prvek je instalovaný v zárubni. Zajišťuje bezkontaktní uzavření a držení dveří v zavřené poloze. Sílu magnetu lze seřizovat dle potřeby. MADLO ideálně doplňuje minimalistický vzhled dveří se skrytými závěsy. Osazení je jednoduché, stabilní a trvanlivé pomocí polohovací šablony a lepicí pásky, která je již aplikovaná na madle.

12 ESTETICKÉ KOMPONENTY ZAVÍRÁNÍ DOPLŃUJÍ SYSTÉM KOVÁNÍ PROTIPLECH Kovový protiplech KC 50/G Tento protiplech je instalovaný na hraně skleněného křídla. Díky malým rozměrům je nenápadný. UZAVÍRACÍ MAGNET Uzavírací magnet KC 50 tento prvek je instalovaný v zárubni. Zajišťuje bezkontaktní uzavření a držení dveří v zavřené poloze. Sílu magnetu lze seřizovat dle potřeby. MADLO ideálně doplňuje minimalistický vzhled dveří se skrytými závěsy. Osazení je jednoduché, stabilní a trvanlivé pomocí polohovací šablony a lepicí pásky, která je již aplikovaná na madle.

13

14 14 TECTUS GLAS TECTUS GLAS PŘEHLED VÝHOD Vedle úplně nového optického pojetí závěsů a skleněných dveří a tiché zavírání a důležitou výhodou systémutectus Glas, je další výhodou, že není třeba provádět přípravu na skle. Křídlo dveří vyrobené z ESG skla může být použito pro pravé i levé dveře, což vede ke snížení nákladů na skladování a úpravu skla. Zjednodušuje také montáž a zpracování objednávek. VLASTNOSTI PRODUKTU Dveřní křídlo, zárubeň a systém závěsů jsou v jedné rovině Není potřeba opracování na skle Komfortní montáž Bezkontaktní a tiché zavírání dveří Vhodné pro použití v soukromých i ve veřejných prostorech s vysokým zatížením Pro sklo ESG o tloušťce 8-10 mm Hmotnost dveří může být do 60 kg Pro dřevěné, ocelové a hliníkové zárubně povrchové úpravy: nerez kartáčovaná mat, čistě šedá mat, bílá mat Stabilní kinematika mechanika závěsu pro spolehlivou a dlouhodobou funkčnost Plynulé stranové a výškové seřízení Úhel otevření až 180
