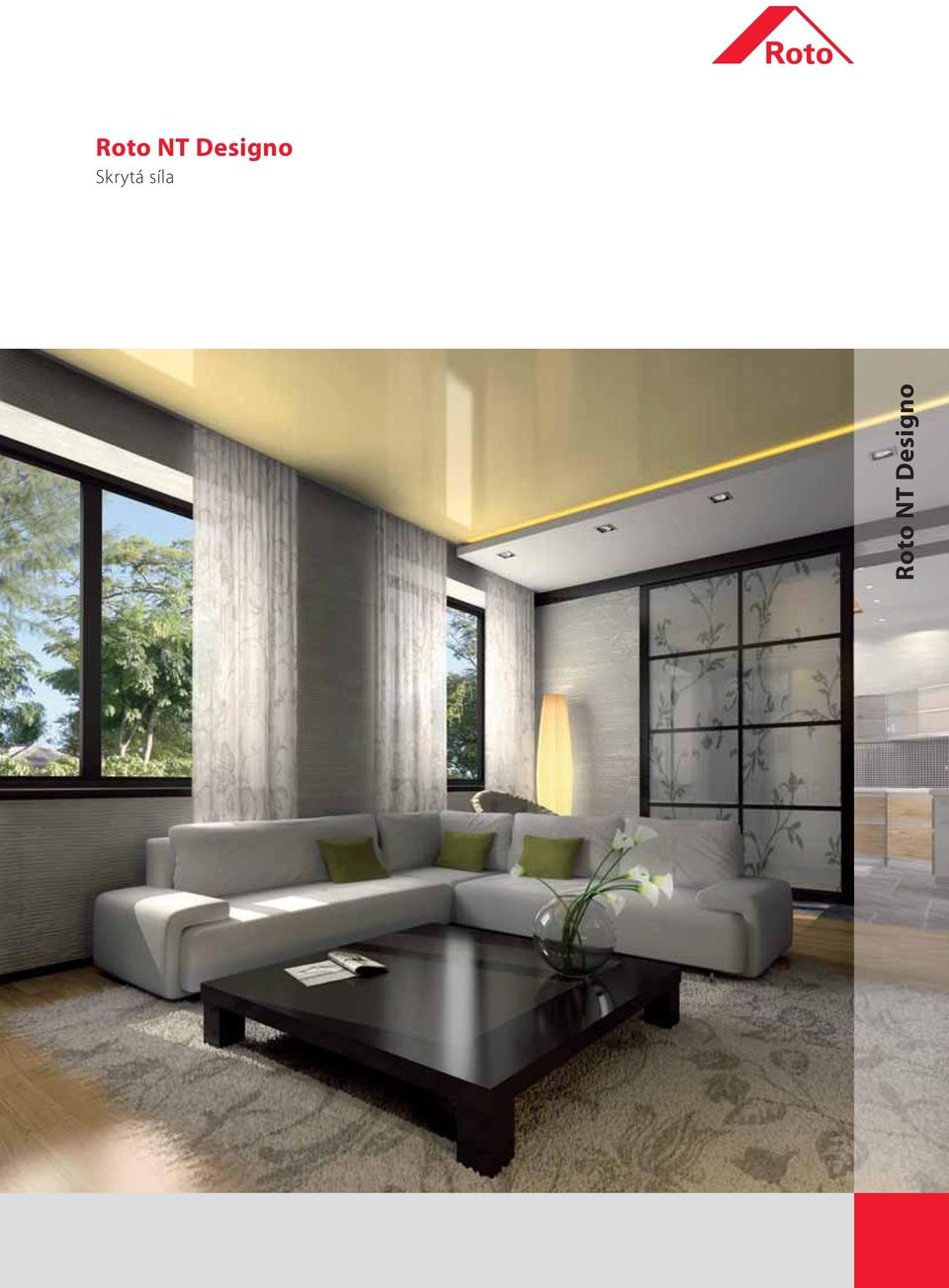

1 Roto NT Designo Skrytá síla Roto NT Designo

2 Skrytá elegance Nové možnosti při utváření bydlení S hezkým domovem rostou také požadavky na design okna. Přitom platí: čím méně je technická část okna viditelná zvenčí, tím lepší. Kování Roto NT Designo tak napomáhá definovat nová měřítka. Vidět je pouze klika. Žádné zvenčí viditelné závěsy, žádné krytky, které by se mohly uvolnit, nic neruší vzhled okna. A mimo to se snižuje čas nutný pro čištění okna. Firma Roto vyvinula nový typ skrytě uloženého kování s elegantní matně stříbrnou povrchovou úpravou. Pro krásná dřevěná a plastová okna, která nabízí vysoký komfort, exkluzivní design a četné tvůrčí možnosti. Okno s kováním Roto NT Designo se skrytě uloženými závěsy. Obvyklé okno s viditelnými závěsy. 2

3 Kování Roto NT Designo nabízí široký výhled. Okno je možné otevřít až do úhlu 100. To přináší zvlášť velkorysý rozsah otevření a nerušený výhled. Promyšlený koncept bezpečnosti. Roto NT Designo nabízí díky skrytému umístění kování znamenitou ochranu proti vloupání až do bezp. třídy č.2 podle DIN EN s bezpečnostními díly jako je pojistka proti vysazení v křídlovém závěsu a T-vložka ve výklopném mechanismu nůžek. Vysoká bezpečnost pomocí T-vložky a pojistky proti vysazení. 3

4 Vysoká stabilita Velké váhy křídel a vysoká bezpečnost Velkorysé rozměry oken zasluhují mimořádný design. Stále častěji jsou předmětem poptávky energii spořící okna nebo okna s velkými skleněnými plochami. Zároveň stoupá obliba estetických tvarů a úzkých profilů. Výzva: vysoká stabilita a mimořádný design. Velká křídla s vícenásobným zasklením pro lepší tepelnou izolaci nebo zvukově izolované skleněné plochy jsou pohledově zajímavé, ale zároveň bohužel také těžké. Hmotnosti křídel přes 100 kg zde nejsou žádnou vzácností. Tyto výrobky vyžádají nenápadné kování, určené pro elegantní těžkou váhy : bez viditelných závěsů, s odpovídající stabilitou a jednoduchou montáží. Řešení: Roto NT Designo 150 kg. Kompletně skrytě uložené kování pro zvláště velká a těžká křídla s hmotností do 150 kg. Rozhodující přednost: stačí pouze dva, zvenčí rovněž neviditelné zvláštní díly, aby se ve spojení se standardním kováním Roto NT Designo docílila nejvyšší váhová kategorie. Jejich montáž je možné provést velmi jednoduše i dodatečně. K montáži se přitom používá běžné nářadí. Vysoká stabilita při hmotnosti křídla do 150 kg díky odvodu zatížení 4

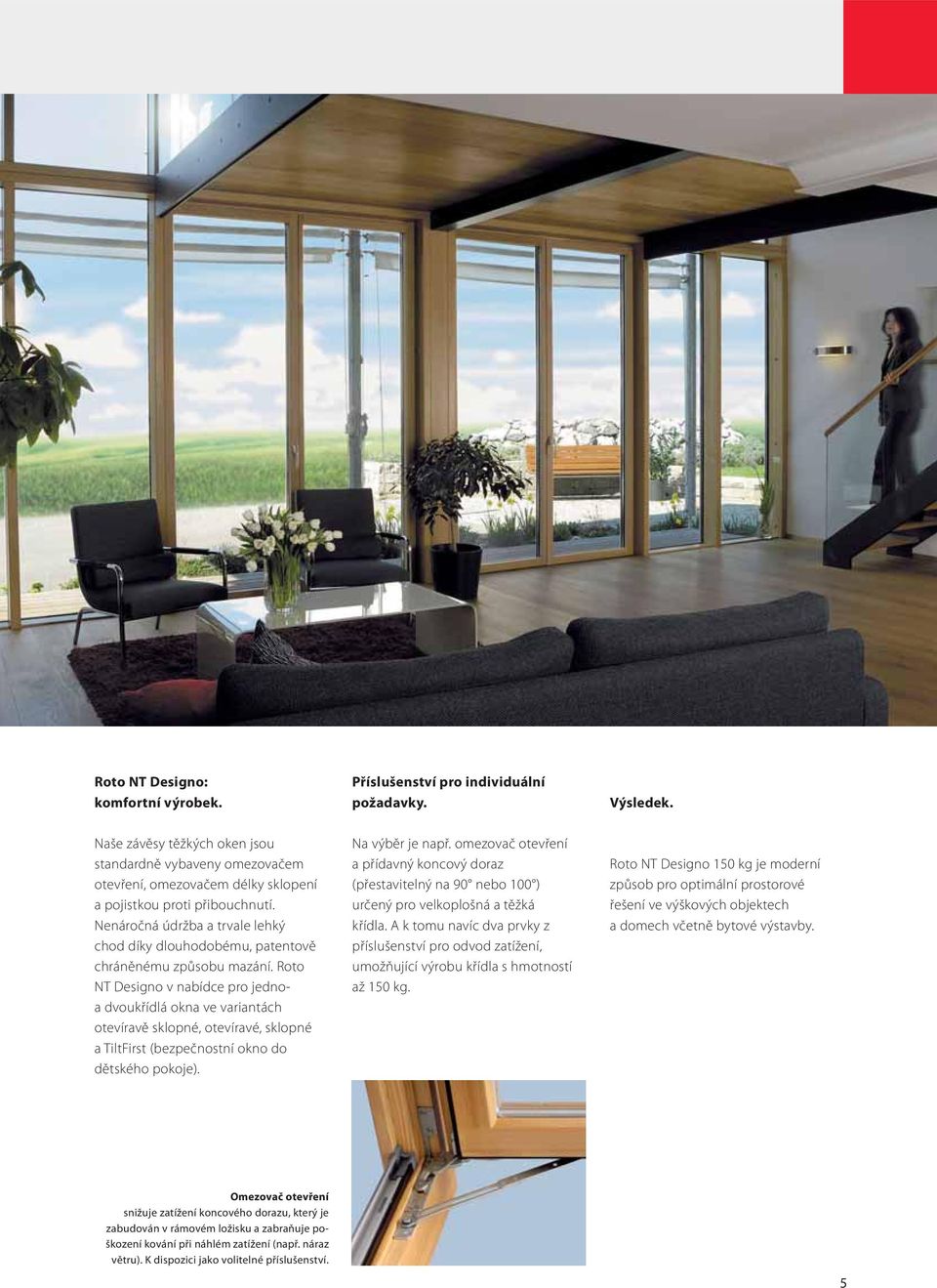

5 Roto NT Designo: komfortní výrobek. Příslušenství pro individuální požadavky. Výsledek. Naše závěsy těžkých oken jsou standardně vybaveny omezovačem otevření, omezovačem délky sklopení a pojistkou proti přibouchnutí. Nenáročná údržba a trvale lehký chod díky dlouhodobému, patentově chráněnému způsobu mazání. Roto NT Designo v nabídce pro jednoa dvoukřídlá okna ve variantách otevíravě sklopné, otevíravé, sklopné a TiltFirst (bezpečnostní okno do dětského pokoje). Na výběr je např. omezovač otevření a přídavný koncový doraz (přestavitelný na 90 nebo 100 ) určený pro velkoplošná a těžká křídla. A k tomu navíc dva prvky z příslušenství pro odvod zatížení, umožňující výrobu křídla s hmotností až 150 kg. Roto NT Designo 150 kg je moderní způsob pro optimální prostorové řešení ve výškových objektech a domech včetně bytové výstavby. Omezovač otevření snižuje zatížení koncového dorazu, který je zabudován v rámovém ložisku a zabraňuje poškození kování při náhlém zatížení (např. náraz větru). K dispozici jako volitelné příslušenství. 5

6 Jednoduchá montáž Kování Roto NT Designo snižuje náklady na montáž Dokonalá technika, která přesvědčí. Všechny součásti jsou zabudovány do okenního rámu a křídla, aniž by byly viditelné zvenčí. Okenní křídlo je možné pomocí seřizovacích prvků trojrozměrně seřídit, což usnadňuje eventuální doseřízení po montáži. Seřízení vůle mezi rámem a křídlem se provádí prostřednictvím křídlového závěsu a křídlových nůžek. Kování není náročné na údržbu: speciální mazné kapsy zajišťují dlouhodobé mazání a snižují opotřebení. Montáž pouze jedním pracovníkem. Kompletní závěs je umístěn uvnitř okna. Veškerá seřízení je možné provést prostřednictvím jediného imbus klíče č.4, zbývající rozsah seřízení je opticky viditelný na stupnici u křídlového závěsu. Nové, v zabudovaném stavu neviditelné malé díly, umožňují odvod síly. Přednost: krátké montážní i kovací časy. Jednoduché seřízení okenního křídla Okenní křídlo je možné pomocí seřizovacích šroubů trojrozměrně seřídit. Zvenčí neviditelné Všechny součásti jsou zabudovány do okenního rámu a křídla. 6

7 Minimální montážní náklady, maximální automatizace. Modulární konstrukce usnadňující výrobu. Automatizovaná montáž křídla. trojrozměrné seřízení okenního křídla seřízení do strany, výšky a přítlaku pouze jedním imbus klíčem kompletní integrace do stavebnicového systému NT nenáročné na údržbu, trvale lehký chod díky dlouhodobému, patentově chráněnému způsobu mazání malý počet dílů, nižší náklady na skladování možná automatizovaná montáž kování křídla Všechny součásti závěsové strany Roto NT Designo jsou přizpůsobeny k stavebnicovému systému Roto NT. To značně snižuje náklady na montáž. Další přednosti: menší počet dílů, menší plocha na uskladnění. Montáž kování Roto NT Designo je jednodušší. Kování se usazuje do rohu, což minimalizuje možné chyby. Jak okenní křídla s kováním Roto NT, tak s kováním Roto NT Designo, lze vyrábět pomocí automatizované výroby. Vaše výroba tak nemusí být přerušena ani při změně typu závěsové strany. Zpracování podle stavebnicového systému Ať okno standardní nebo bezpečnostní, ať částečně nebo plně automatizovaná výroba všechny součásti vycházejí ze stavebnicového principu Roto NT a jsou spojovatelné vždy na stejném místě. jednoduše a rychle díky patentovanému systému Clip&Fit. 7
