NÁVOD K OBSLUZE VENTILU ŘADY BNT 585SE

Transkript

1 NÁVOD K OBSLUZE VENTILU ŘADY BNT 585SE 1 OVLÁDACÍ PANEL: Programování 1. Definice tlačítek: Tlačítko MENU : Vstoupit do systémové nabídky nebo z ní odejít. Stiskněte a podržte tlačítko po dobu 3 sekund pro odemknutí obrazovky. Tlačítko SET/REGEN. : Stiskněte toto tlačítko pro výběr programu nebo uložení nastavení. Stiskněte a podržte tlačítko po dobu 3 sekund pro spuštění manuální regenerace v pohotovostním stavu. /+ a /- tlačítko: Stiskněte tlačítko pro zvýšení nebo snížení hodnoty nastavení. Stiskněte tlačítko pro vstup do předchozí nebo další nabídky. 2. Metody nastavení: Stiskněte tlačítko MENU pro vstup do nabídky nebo odchod z nabídky. Stiskněte /+ nebo /- tlačítko pro výběr parametru. Stiskněte a podržte tlačítko SET/REGEN. po dobu 5 sekund pro vstup do rozhraní manuální regenerace. Stiskněte tlačítko /+ nebo /- pro změnu hodnoty. Stiskněte tlačítko SET/REGEN. pro uložení nastavení. Stiskněte tlačítko /+ nebo /- pro výběr dalších parametrů. Pro změnu dalších parametrů postupujte podle výše uvedených kroků. Stiskněte tlačítko MENU pro odchod z nastavení. Změnit můžete pouze blikající parametry Program se vrátí do pohotovostního stavu, pokud do 3 minut nestisknete žádné tlačítko. Bez použití do 3 minut budou tlačítka uzamčena. 3. Displej v pohotovostním režimu: Při prvním napájení může inicializace ventilu trvat až dvě minuty. Během této doby bude ventil zobrazovat: - 1 -

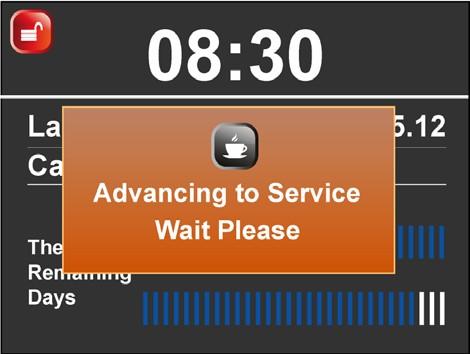

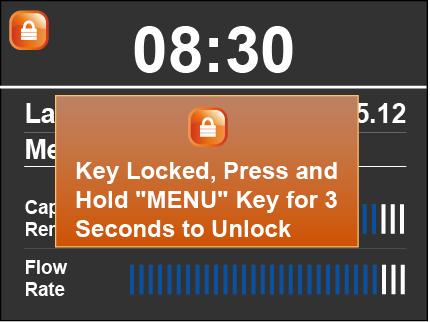

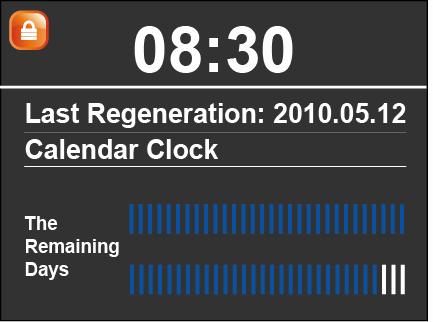

2 Nedotýkejte se v tomto okamžiku žádných tlačítek. Když ventil dosáhne provozní polohy, zobrazí: Režim kalendářních hodin Režim měřidla (Měřidlo bez odložení, Odložení měřidla, Potlačení měřidla) Obrazovka ukazuje aktuální čas, datum poslední regenerace, režim regenerace, počet zbývajících dnů do další regenerace, zbývající kapacitu do další regenerace a aktuální průtok. Čárky modré lišty představují počet zbývajících dnů v režimu kalendářních hodin. Čárky modré lišty představují zbývající kapacitu, průtok v režimu měřidla. Obrazovka bude uzamčena, pokud nestisknete žádné tlačítko na displeji v pohotovostním režimu. 4. Inicializace systému: Při prvním napájení může inicializace ventilu trvat přibližně dvě minuty a ventil zobrazí: Všechna tlačítka budou v tomto okamžiku potlačena. Když ventil dosáhne provozní polohy, vrátí se na displej v pohotovostním režimu

3 5. Manuální regenerace: Stiskněte a podržte tlačítko SET/REGEN. po dobu 3 sekund pro vstup do rozhraní manuální regenerace. Na obrazovce se objeví: 08:30 L ast Regeneration: 2 M DELAY eter Delayed C R apacity Fl emainin Rate Manual Regen. IMMEDIATE (1) Pokud zvolíte DELAY, ventil zahájí regeneraci v další REGEN. TIME (výchozí hodnota je 02:00); Poznámka: Režim regenerace METER IMMEDIATE zde nemá volbu Delay. (2) Pokud zvolíte IMMEDIATE, ventil zahájí regeneraci okamžitě. Po spuštění regenerace se na obrazovce objeví: Když ventil dosáhne polohy Backwash (zpětný proplach), na obrazovce se objeví: Když zbývající doba zpětného proplachu dosáhne nuly nebo pokud stisknete jakékoli tlačítko, ventil se posune do polohy dalšího cyklu: Solanka a na obrazovce se objeví: - 3 -

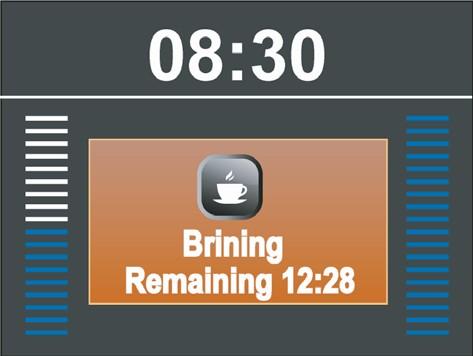

4 Když ventil dosáhne polohy Brine (solanka), na obrazovce se objeví: Když zbývající doba aplikace solanky dosáhne nuly nebo pokud stisknete jakékoli tlačítko, ventil se posune do polohy zbytku cyklu: Oplach a Naplnění, stejně jako výše uvedené cykly. Ventil filtru má pouze dva cykly: Zpětný proplach a Oplach 6. Hlavní program: Stiskněte tlačítko MENU v pohotovostním stavu a objeví se hlavní stránka: Time Region& Language Hardness& People Holiday Mode Advanced Settings System Information Stiskněte tlačítko /+ nebo /- pro přemístění kurzoru na požadovanou položku nastavení. Stiskněte tlačítko SET/REGEN. pro vstup do položky nastavení. Nastavení aktuálního data a času Aktuální datum a čas můžete nastavit v položce nastavení Time. Metoda nastavení: Stiskněte tlačítko /+ nebo /- pro přemístění kurzoru na požadovaný parametr. Aby parametr začal blikat, stiskněte tlačítko SET/REGEN.. Stiskněte tlačítko /+ nebo /- pro změnu hodnoty. Stiskněte tlačítko SET/REGEN. pro potvrzení a uložení nastavení, parametr přestane blikat. Stiskněte tlačítko /+ nebo /- pro přemístění kurzoru na další požadované parametry. Pro změnu dalších parametrů postupujte podle výše uvedených kroků

5 Stiskněte tlačítko MENU pro odchod z položky nastavení Time. Změnit můžete pouze blikající parametry. T ime Date and Time Region& Hardness& Language People 08:30 AM H MAY 12, 2010 oliday Advanced M ode Settings Syste m Information Nastavení regionu a jazyka Formát jednotek a jazyk můžete zvolit v položce nastavení Region&Language. Metoda nastavení: Stiskněte tlačítko /+ nebo /- pro přemístění kurzoru na požadovaný parametr. Stiskněte tlačítko SET/REGEN. pro potvrzení a uložení nastavení a displej se vrátí na hlavní stránku. T ime Region&Language Region& Hardne ss& Language Peopl e Region Language Ti me Language Region& Hardnes s& Language People English Spanish France H oliday Advanced Syste m H oliday Advanced System M ode Settings Information Mode Settings Information Nastavení tvrdosti vody a počtu osob Tvrdost městské vody a počet osob užívajících vodu můžete zvolit v položce nastavení Hardness&People. Metoda nastavení je jako u nastavení položky Region&Language. T ime Hardness&People Region& Hardness& Language People Water Hardness People H oliday Advanced System Mode Settings Information - 5 -

6 Nastavení režimu dovolené Režim dovolené můžete zvolit v položce nastavení Holiday Mode. Měli byste zadat konec dovolené, aby během ní mohl ventil vyčistit média. ime T Holiday Mode Region& Hardness& Language Peopl ON OFF End Date of Holiday oliday Advanced Syste H MAY 12, 2010 m Mode Settings Information e Jakmile zapnete režim Holiday Mode, regenerace ventilu má pouze dva cykly: Zpětný proplach a Oplach. Položka Advanced Settings je následující: T ime Advanced Settings Region& Hardness& Language Peopl Regen.Days 03 Day e Backwash 05 Min. H Rinse oliday Advanced 05 Syste Min.m M ode Settings Information Počet dnů trvání regenerace, Dobu trvání zpětného proplachu a Dobu trvání oplachu je možné nastavit pro řízení regeneračních cyklů při dovolené. Pokročilá nastavení Režim automatického výpočtu Automatic Calculate a režim ručního nastavení Manual Settings můžete zvolit v položce Advanced Settings. Klíčové parametry regenerace (Kapacita, Doba plnění atd.) můžete vypočítat v režimu Automatic Calculate. Stiskněte a podržte tlačítko SET/REGEN. po dobu 5 sekund pro vstup do položky Advanced Setting. Time Region& Hardne Language Peopl Advanced Settings Automatic Calculate oliday Advanced Manual Settings Mode Settings Information Syste ss& e m

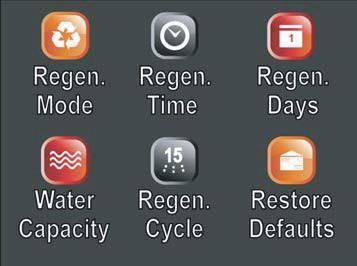

7 Stránka režimu Automatic Calculate v různém režimu regenerace je následující: Kalendářní hodiny Měřidlo bez odložení Měřidlo odložené Potlačení měřidla Stránka režimu Manual Settings v různém režimu regenerace je následující: Kalendářní hodiny Měřidlo bez odložení Měřidlo odložené Potlačení měřidla - 7 -

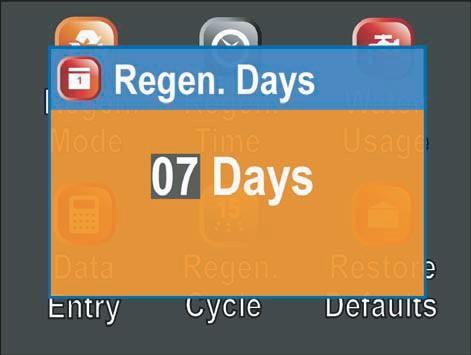

8 Režim regenerace Pro splnění různých prostředí instalace je možné navolit čtyři režimy regenerace. Kalendářní hodiny: jednotka spustí regeneraci při příští předem nastavené regeneraci na základě intervalu dnů mezi jednotlivými dny regenerace. Měřidlo bez odložení: jednotka spustí regeneraci ihned poté, co zbývající objem dosáhne nuly. Měřidlo odložené: jde o nejběžnější nastavení. Když zbývající objem dosáhne nuly, systém spustí regeneraci při příští předem nastavené regeneraci. Potlačení měřidla: když zbývající objem dosáhne nuly, systém spustí regeneraci při příští předem nastavené regeneraci. Pokud se počet dnů mezi regenerací dosáhne před tím, než zbývající objem dosáhne nuly, systém potlačí nastavení měřidla a spustí regeneraci. Doba regenerace Toto nastavení řídí denní dobu, kdy bude spuštěna regenerace. Počet dnů regenerace Tato hodnota je interval (dny) mezi jednotlivými regeneracemi. Slouží k určení počtu dnů mezi jednotlivými regeneracemi - 8 -

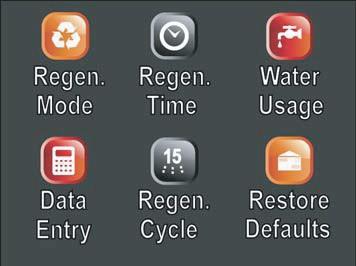

9 Využití vody Toto nastavení slouží k výpočtu intervalu (dnů) mezi jednotlivými regeneracemi. Měsíční využití vody představuje využití vody v průměru měsíců Zadání údajů Toto nastavení slouží k výpočtu klíčových parametrů regenerace (Kapacita, Doba plnění atd.). Tyto údaje je nutné zadat správně, nesprávné údaje způsobí nesprávnou funkci jednotky. Data Entry Data Entry R egen. Regen. Data Regen. Regen. Data M ode Resin Time Volume Entry Mode Reserve Time Capacity Entry Salt Amount Refill Flow Rate R egen. Unit Capacity Restore R egen. Restore Cycle Defaults Cycle Defaults - 9 -

10 Cyklus regenerace Doba zpětného proplachu řídí délku doby, kterou jednotka potřebuje k vyčištění lože obrácením průtoku vody směrem nahoru přes lože a ven do kanalizace. Doba aplikace solanky řídí délku doby, kterou jednotka potřebuje k odčerpání regenerace (solanka pro změkčovadla) z nádrže na solanku a pomalý oplach nádrže na média odshora dolů. Doba oplachu řídí délku doby závěrečného oplachu nádrže odshora dolů za účelem odstranění jakýchkoli posledních stop regenerace z nádrže. Doba plnění řídí délku doby, kdy bude ventil solanky otevřený pro opětné naplnění nádrže na solanku vodou za účelem výroby regeneračního roztoku pro další regeneraci. Voda přesně naměřená prostřednictvím regulace průtoku solanky přes ventily pro přesné množství regeneračního roztoku. Ventil filtru má pouze dva cykly: Zpětný proplach a Oplach Doba plnění se vypočítá v režimu Automatic Calculate Obnovit výchozí nastavení Toto nastavení umožňuje vymazat aktuální nastavení a vrátit hodnoty zpět do výchozího nastavení

11 Informace o systému Stiskněte tlačítko /+ nebo /- pro vyžádání určitých informací o ventilu vstupem do položky System Information. Na stránce Total Regenerations a Peak Flow Rate stisknutí a podržení tlačítka SET/REGEN. po dobu 3 sekund může nastavit hodnotu na nulu

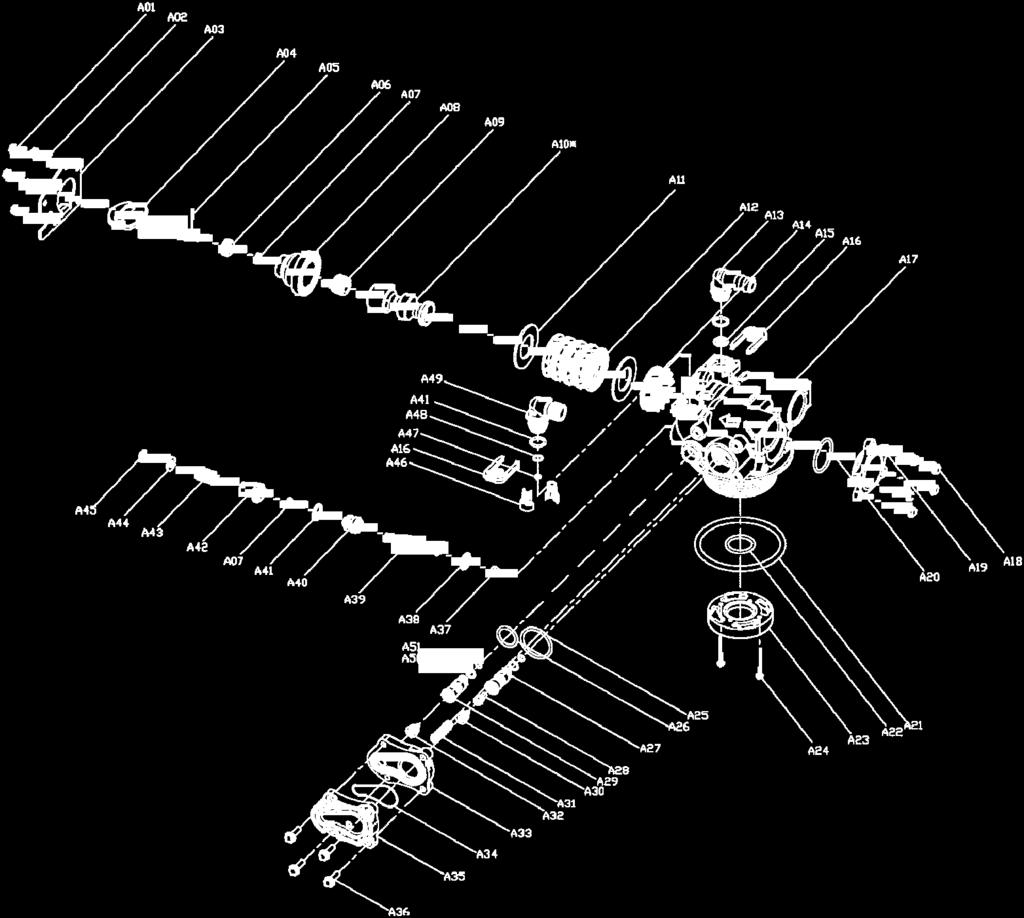

12 ROZLOŽENÝ POHLED REGULAČNÍHO VENTILU (PRŮTOK SMĚREM VZHŮRU):

13 REGULAČNÍ VENTIL 585SE (PRŮTOK SMĚREM VZHŮRU) Číslo náhradního Číslo MFG Č. výkresu Množství dílu dílu Popis dílu Šroub M5x12 (se šestihrannou hlavou) A Šroub M5x16 (se šestihrannou hlavou a A Přítlačný kroužek koncovky A Pístnice BNT85HE A Čep pístu A Kryt zátky těsnění Quad Ring BNT85HE A Těsnění Quad Ring A Koncovka BNT85HE A Přítlačný kroužek pístu BNT85HE A Píst BNT85HE (elektrický proud směrem A10* Těsnění A Distanční vložka A Vypouštěcí armatura B A Distanční vložka BNT85HE A14 1 DLFC 1# 2# 4# 5# A# B# C# (doplňkové) A Zajišťovací svorky A Tělo ventilu BNT85HE A Šroub M5x12 (se šestihrannou hlavou a A Uzavírací kryt BNT85 A O-kroužek 30 2,65 A O-kroužek 78,74 5,33 A O-kroužek 25 3,55 A Konektor spodní části ventilu A Šroub ST2.9X13 (velká podložka) A O-kroužek 32 3 A O-kroužek 18 3 A Pevné pouzdro vstřikovače A27 1 Hrdlo vstřikovače (doplňkové) A Tělo zátky vstřikovače A29 1 Tryska vstřikovače (doplňkové) A Síto vstřikovače A Zátka trysky vstřikovače A Tělo krytu vstřikovače BNT85HE A O-kroužek 40 2,65 A Uzávěr krytu vstřikovače BNT85HE A Šroub M5x25 (se šestihrannou hlavou a A Těsnicí rohož A O-kroužek 12,5 2 A Tyč vstřikovače A Distanční vložka vstřikovače A O-kroužek 12,5 1,8 A Uzávěr vstřikovače A Pružina vstřikovače A Speciální podložka A Pojistný kroužek A Pevné pouzdro BNT85HE BLFC A46 2 BLFC 0,2gpm/0,3gpm (doplňkové) A O-kroužek- 8 1 A Armatura vstřikovače (koleno 3/8") A O-kroužek- 12 1,5 A O-kroužek- 8 1,5 A

14 ROZLOŽENÝ POHLED REGULAČNÍHO VENTILU (PRŮTOK SMĚREM DOLŮ):

15 REGULAČNÍ VENTIL 585SE (PRŮTOK SMĚREM DOLŮ) Číslo náhradního Číslo MFG Popis dílu Č. výkresu Množství dílu dílu Šroub M5x12 (se šestihrannou hlavou) A Šroub M5x16 (se šestihrannou hlavou a A Přítlačný kroužek koncovky A Pístnice BNT85HE A Čep pístu A Kryt zátky těsnění Quad Ring BNT85HE A Těsnění Quad Ring A Koncovka BNT85HE A Přítlačný kroužek pístu BNT85HE A Píst BNT85HE (elektrický proud směrem dolů) A10* Těsnění A Distanční vložka A Vypouštěcí armatura B A Distanční vložka BNT85HE A14 1 DLFC 1# 2# 4# 5# A# B# C# (doplňkové) A Zajišťovací svorky A Tělo ventilu BNT85HE A Šroub M5x12 (se šestihrannou hlavou a A Uzavírací kryt BNT85 A O-kroužek 30 2,65 A O-kroužek 78,74 5,33 A O-kroužek 25 3,55 A Konektor spodní části ventilu A Šroub ST2.9X13 (velká podložka) A O-kroužek 32 3 A O-kroužek 18 3 A Tělo zátky vstřikovače A Pevné pouzdro vstřikovače A Zátka trysky vstřikovače A29 1 Hrdlo vstřikovače (doplňkové) A Síto vstřikovače A31 1 Tryska vstřikovače (doplňkové) A Tělo krytu vstřikovače BNT85HE A O-kroužek 40 2,65 A Uzávěr krytu vstřikovače BNT85HE A Šroub M5x25 (se šestihrannou hlavou a A Těsnicí rohož A O-kroužek 12,5 2 A Tyč vstřikovače A Distanční vložka vstřikovače A O-kroužek 12,5 1,8 A Uzávěr vstřikovače A Pružina vstřikovače A Speciální podložka A Pojistný kroužek A Pevné pouzdro BNT85HE BLFC A46 2 BLFC 0,2gpm/0,3gpm (doplňkové) A O-kroužek- 8 1 A Armatura vstřikovače (koleno 3/8") A O-kroužek- 12 1,5 A O-kroužek- 8 1,5 A Mezní kulička A

16 ROZLOŽENÝ POHLED HNACÍ JEDNOTKY (PRŮTOK SMĚREM VZHŮRU A DOLŮ):

17 HNACÍ JEDNOTKA 585SE (PRŮTOK SMĚREM VZHŮRU A DOLŮ) Číslo náhradního dílu Číslo MFG dílu Popis dílu Č. výkresu Množství Šroub ST3.5X13 B Šroub ST2.9X10 B Motor-12v/2rpm B Silový kabel motoru Konektor vodiče Čep motoru B Montážní deska BNT85HE B Hnací kolo BNT85 B Šroub ST2.9X13 (velká podložka) A Podložka 3x13 B Hlavní kolo BNT85HE B Montáž BNT185 B Kolo na solanku BNT85HE (průt. sm. dolů) B Kolo na solanku BNT85HE (průt. sm. vzhůru) B12* Magnet (3 2,7) B Podložka 4x12 B Šroub ST4.2X12 (velká podložka) B Pístnice BNT85HE A Hlavní PCB BNT85HE (průtok směrem dolů) B Hlavní PCB BNT85HE (průt. směrem vzhůru) B17* Měřidlo komplet Zařízení na odlehčení napětí měřidla Silový kabel Zařízení na odlehčení napětí od napájení Ocelové lano BNT585SE PCB displeje (LCD) B B Kabelový svazek BNT585SE (160 mm) Horní kryt BNT585SE B Kryt displeje BNT585SE B20 1 BNT185 Kryt (Novo) B

18 Odstraňování á d Problém Možná příčina Možné řešení A. Jednotka nespustí cyklus regenerace. 1. Není napájení. Zkontrolujte elektroinstalaci, pojistku atd. 2. Vadná obvodová deska. Vyměňte vadné části. 3. Výpadek napájení. Resetujte denní dobu. 4. Vadné měřidlo. Vyměňte měřidlo turbíny. B. Voda je tvrdá. 1. Otevřený obtokový ventil. Zavřete obtokový ventil. 2. Absence soli nebo hladina soli nižší než hladina Doplňte sůl do nádrže. 3. Ucpaný vstřikovač/síto. Vyčistěte jednotlivé části. 4. Zablokovaný průtok vody do nádrže na solanku. Zkontrolujte rychlost plnění nádrže na solanku. 5. Tvrdá voda v nádrži na horkou vodu. Zopakujte požadovaný výplach nádrže na horkou 6. Netěsnost mezi ventilem a středovou trubkou. Zkontrolujte, zda středová trubka není prasklá nebo o kroužek poškozený. Vyměňte vadné 7. Vnitřní netěsnost ventilu. Vyměňte těsnění ventilu, distanční vložku a píst. 8. Příliš nízké nastavení rezervní kapacity. Zvyšte rezervní kapacitu. 9. Nedostatečná kapacita. Zvyšte dávkování soli. C. Využití soli je vysoké. 1. Doba plnění je příliš dlouhá. Zkontrolujte nastavení doby plnění. 2. Vadná regulace průtoku. Vyměňte. D. Nízký tlak vody. 1. Nahromadění železa nebo vodního kamene v Vyčistěte trubky. 2. Nahromadění železa uvnitř ventilu nebo nádrže. Vyčistěte regulaci a přidejte pryskyřičný čistič pro vyčištění lože. Zvyšte četnost regenerace. 3. Ucpaný vstup regulace kvůli cizímu Vyndejte píst a vyčistěte regulační ventil. materiálu. 4. Zhoršená kvalita pryskyřice. (Může být způsobeno vysokou koncentrací chloru nebo Uložte znovu jednotku. Zvažte přidání předběžné úpravy uhlíku. E. Pryskyřice ve výtokovém 1. Vzduch ve vodní soustavě. Zkontrolujte dobře správnou regulaci potrubí. odvzdušňovacího ventilu soustavy. 2. Nesprávné tlačítko regulace průtoku ve Zkontrolujte správnou rychlost průtoku. výtokovém F. Příliš mnoho vody v nádrži na solanku. G. Jednotka neodebírá solanku. H. Ventil průběžně cykluje. I. Průtok pro průběžné vypouštění. 1. Ucpaný vstřikovač nebo síto. Vyčistěte jednotlivé části. 2. Ventil neregeneruje. Vyměňte obvodovou desku, motor nebo regulaci. 3. Cizí materiál ve ventilu na solanku. Vyčistěte jednotlivé části. 4. Jednotka neodebírá solanku. Zkontrolujte únik vakua v přípojkách na solanku. 1. Regulace průtoku ve výtokovém potrubí je 2. Vstřikovač nebo síto jsou ucpané. Vyčistěte jednotlivé části. Vyčistěte jednotlivé části. 3. Příliš nízký tlak na vstupu. Zvyšte tlak na 25 PSI. 4. Vnitřní netěsnost ventilu. Vyměňte těsnění, distanční vložky a píst. 5. Pojistný ventil zavřený. Zkontrolujte netěsnost v přípojkách na solanku. Vyměňte pojistný plovák. 6. Únik vakua v potrubí na solanku. Zkontrolujte netěsnost v přípojkách na solanku. Utáhněte všechny přípojky. 7. Výtokové potrubí je zauzlované nebo Zkontrolujte výtokové potrubí. 1. Vadná deska PCB snímače polohy. Vyměňte vadné části. 1. Nesprávné nastavení ventilu. Zkontrolujte nastavení ventilu. 2. Cizí materiál v regulačním ventilu. Vyčistěte regulaci. 3. Vnitřní netěsnost. Vyměňte těsnění, distanční vložky a píst. 4. Píst uvízl v poloze. Motor se mohl poškodit nebo ozubená kola se mohla zadřít nebo uvolnit ze záběru. J. Ventil vydává pípání. 1. Píst se nepřesunul správně do polohy dalšího cyklu. Zkontrolujte napájení motoru. Zkontrolujte, zda vodič není uvolněný. Zkontrolujte, zda ozubená kola nejsou zadřená nebo uvolněná ze Zkontrolujte napájení motoru. Zkontrolujte uvolněný vodič. Zkontrolujte zadřená kola nebo kola uvolněná ze záběru

19 Záruka Společnost Novo Water Conditioning Products zaručuje, že vaše nové zařízení pro úpravu vody je zhotoveno z kvalitního materiálu a provedení. Pokud bude správně nainstalováno a udržováno, provoz bude po řadu let bezproblémový. Sedmiletá záruka na kompletní díly Společnost Novo Water Conditioning Products vymění všechny části, které se poškodí do 84 měsíců od data výroby podle výrobního čísla za předpokladu, že poškození je v důsledku vady materiálu nebo provedení. Jedinou výjimkou bude doložení dokladu o nákupu nebo instalaci a pak záruční lhůta začne od data v něm uvedeného. Doživotní záruka na nádrže na minerální vodu a nádrže na solanku Společnost Novo Water Conditioning Products poskytne náhradní nádrž na minerální vodu nebo nádrž na solanku kterémukoli kupujícímu originálního zařízení vlastnícího poškozenou nádrž za předpokladu, že zařízení pro úpravu vody je za všech okolností provozováno v souladu se specifikacemi a není vystaveno mrazu. Obecná ustanovení Společnost Novo Water Conditioning Products nenese žádnou odpovědnost za následné škody, práci nebo náklady vzniklé v důsledku vady nebo za nesplnění podmínek těchto záruk kvůli okolnostem mimo její kontrolu. Novo Water Conditioning je divize společnosti Canature North America Inc
