01 Motor s krytem 02 Čerpadlo Rozvaděč 04 Rozvod pohonných hmot 05 Benzínová nádrž 06 Vývěva s ovládáním 07 Vývěva Chlazení motoru 09

Transkript

1 01 Motor s krytem 02 Čerpadlo Rozvaděč 04 Rozvod pohonných hmot 05 Benzínová nádrž 06 Vývěva s ovládáním 07 Vývěva Chlazení motoru 09 Chladič 10 Čistič 11 Zapalování - úplné 12 Přístrojová deska 13 Nosítka 14 Elektrické zapojení agregátu I. 15 Elektrické zapojení agregátu II.

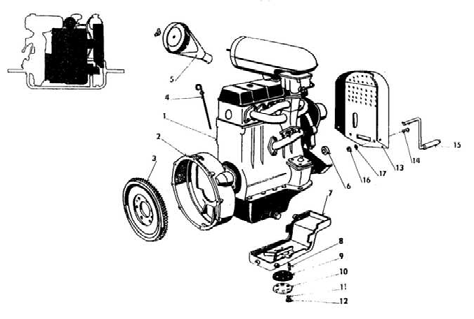

2 MOTOR S KRYTEM Motor Škoda Skříň spojky /úprava/ Setrvačník /úprava/ Měrka oleje /úprava/ Sací trubka čističe vzduchu /úprava/ Pouzdro průměr Víko úplné - vanička Šroub M6x12 ČSN Těsnění Víko Podložka 6,1 ČSN Matka M6 ČSN Kryt motoru Šroub M5x45 ČSN Roztáčecí klika Matka M5 ČSN Podložka 5,3 ČSN Roztáčecí ozubec

3 Čerpadlo Plášť čerpadla /A Odstřikovací kroužek Hřídel průměr

4 Čerpadlo Těsnicí šňůra 8x8x0,3 xxx Víko ucpávky Podložka 6,1 ČSN Šroub M6x16 ČSN Opěrný kroužek p.p. Distanční podložka Těsnicí kroužek Oběžné kolo Podložka 21 ČSN Matka průměr "O" kroužek 220x3 ČSN Sací víko Šroub M8x22 ČSN Podložka 8,4 ČSN Podložka 8,2 ČSN Matka M8 ČSN Mezikus Šroub M10x Podložka 10,5 ČSN Podložka 10,2 ČSN Matka M10 ČSN Šroub M8x90 ČSN Ložisko 6307 Z ČSN Opěrný kroužek Pojistný kroužek 35 ČSN Pouzdro Šroub M8x18 ČSN Těsnění 0, Víko ložiska Těsnicí kroužek S=2,202 NM Vložka průměr Příruba - upravená průměr Podložka Šroub Ucpávka - azbest TP xxx Zásobník ucpávky Těsnicí kroužek Cu 16 ČSN Závit. Zátka M16x1, Maznice ČSN Těsnění zátky Zátka Těsnění 110 ON Víko Řetěz 2,2x0,45 ČSN Řetěz 2,2x0,15 ČSN "S" hák průměr Oko řetízku Kroužek řetízku průměr 2,

5

6 Rozvaděč Těleso Koule Těsnicí kroužek Cu 30 ČSN Čep koule Čep "O" kroužek 16x2 ČSN Vodítko čepu "O" kroužek 36x2 ČSN Šroub M6x16 ČSN Šroub Páka úplná Kryt průměr Šroub M6x16 ČSN Matka těsnění "O" kroužek 110x3 ČSN Těsnění koule Matka I Příruba spojky Šroub M8x22 ČSN Šroub M8x28 ČSN Podložka 8,4 ČSN Podložka 8,2 ČSN Matka M8 ČSN Příruba vodítka "O" kroužek 16x2 ČSN Šroub M6x18 ČSN Podložka 6,4 ČSN Podložka 6,1 ČSN Matka M6 ČSN Tyč úplná A Těsnění Spodní podložka Matka M10 ČSN "O" kroužek 85x3 ČSN Příruba sedla Šroub M10x35 ČSN Podložka 10,5 ČSN Podložka 10,2 ČSN Šroub M8x14 ČSN Těsnicí kroužek 10x14 ČSN Vypouštěcí kohout Spojka 75 ČSN Těsnění - součást spojky Těsnění - součást spojky 75

7 Rozvod pohonných hmot Úplná benzínová nádrž A Těsnicí kroužek Cu 16 ČSN Kohout se sítkem M16x1,5 "MOTEX" obj. č Trubka horní Vložka /soliamidová trubka/ průměr 10x1-120 xxx Spona ČSN Pásek 5x75 ČSN Trubka dolní Konzole Podložka /fíbr./ Páka Šroub M5x18 ČSN Podložka 5,1 ČSN Matka M5 ČSN Táhlo průměr 3-76, Podložka 3,2 ČSN Závlačka ČSN Doraz

8 Benzínová nádrž Úplný vrchní díl Úplný spodní díl Uzávěr obj. č Pás 4x30x Konzole - úplná Čep II. 10x Čep I. 10x Šroub - úplný M5x Štítek - samolepka /obsluha/

9 Vývěva s ovládáním Vývěva Těsnění Nástavec Výfuk - úplný Podložka 8,2 ČSN Matka M8 ČSN Držák vývěvy Těsnění I. - obj. č Podložka 10,2 ČSN Matka M10 ČSN Delší páka

10 Vývěva s ovládáním Kolík 4x20 ČSN Těsnicí kroužek Cu 16 ČSN Kohout - úprava Páka kohoutu Kolík 3x20 ČSN Táhlo - úplné Podložka 6,4 ČSN Závlačka 1,6-12 ČSN Páka - úplná Podložka 13 ČSN Závlačka 4x22 ČSN Táhlo delší - úplné Podložka 8,4 ČSN Závlačka 2x16 ČSN Těsnicí kroužek Cu 14 ČSN Hrdlo 8 ČSN Potrubí vývěvy

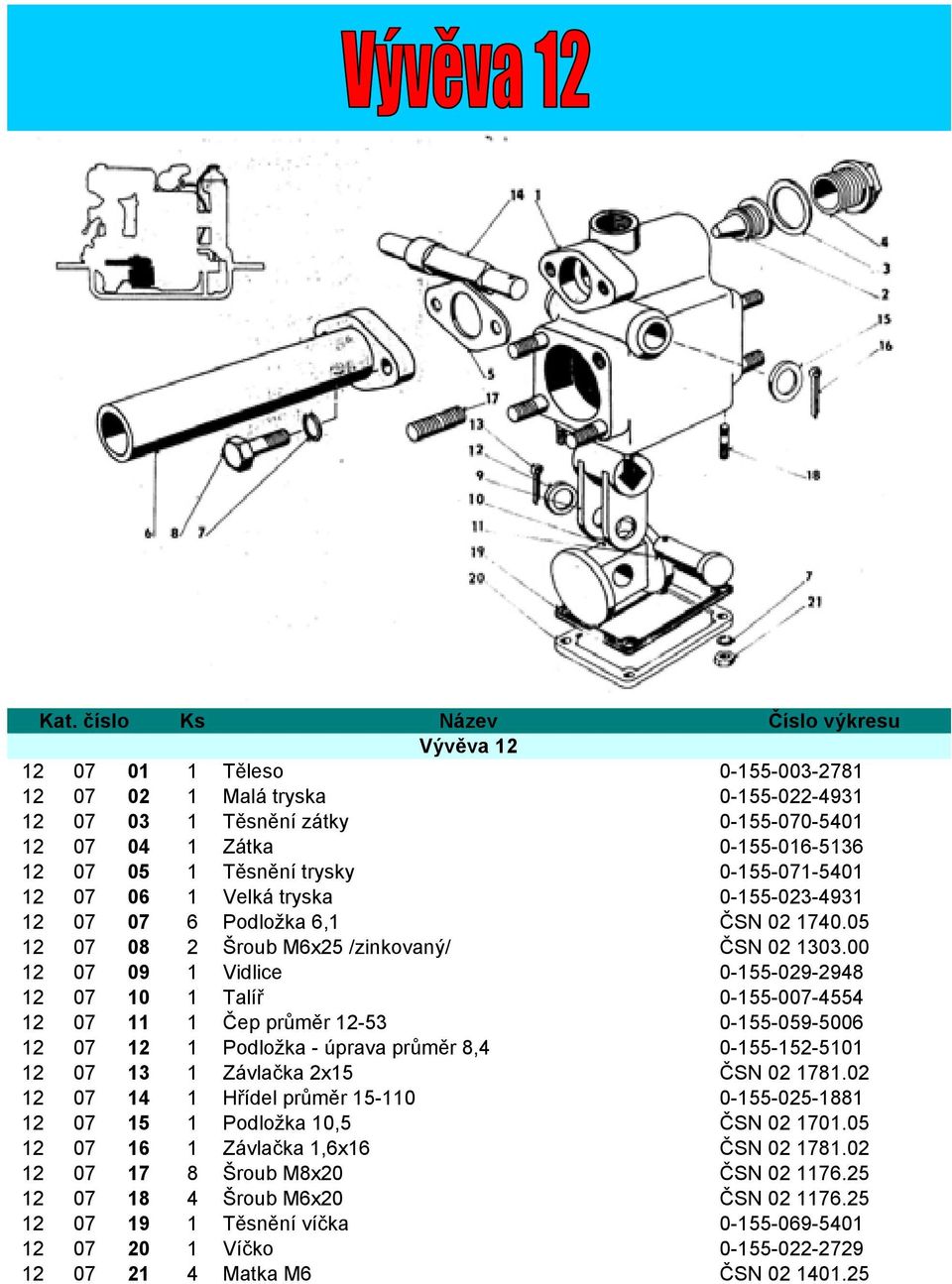

11 Vývěva Těleso Malá tryska Těsnění zátky Zátka Těsnění trysky Velká tryska Podložka 6,1 ČSN Šroub M6x25 /zinkovaný/ ČSN Vidlice Talíř Čep průměr Podložka - úprava průměr 8, Závlačka 2x15 ČSN Hřídel průměr Podložka 10,5 ČSN Závlačka 1,6x16 ČSN Šroub M8x20 ČSN Šroub M6x20 ČSN Těsnění víčka Víčko Matka M6 ČSN

12 Chlazení motoru Úplný chladič B Těsnění obj. č Podložka 6,4 ČSN Podložka 6,1 ČSN Šroub M6x20 ČSN Čistič - úplný Těsnění 2x32x58 typ Šroub M8x22 ČSN Podložka 8,4 ČSN Podložka 8,2 ČSN Matka M8 ČSN Těsnicí kroužek Cu 16 ČSN Kohout - úprava Js 10/M ČSN Trubka - úplná Těsnicí kroužek Cu 10 ČSN

13 Chlazení motoru Kohout Těsnicí kroužek 14x20 ČSN Hrdlo 8 ČSN Těsnicí kroužek Cu 18 ČSN Trubka úplná Šroub 13 ČSN Trubka úplná Spojovací trubka - úplná Gumová hadice průměr 42x35x80 "ŠKODA 1200" obj. č Spona hadic - úplná "ŠKODA 1200" obj. č Těsnicí kroužek Cu 10 ČSN Zátka M10x1 ČSN

14 Chladič Plášť chladiče A Těsnění Šroub B Těsnicí kroužek Cu 14 ČSN Výměník tepla č.v Přívodní šroub B Těsnění Víko chladiče - úplné Šroub M6x22 ČSN Podložka 6,4 ČSN Podložka 6,1 ČSN Matka M6 ČSN Těsnění Vložka Přetlakový uzávěr chladiče č.v

15 Čistič Těleso čističe Sítko A Těsnicí kroužek 65x74 ČSN Víko úplné Těsnicí kroužek Cu 22 ČSN Šroub

16 Zapalování - úplné Skřín svařená - úplná Ložisko Ložisko Z ČSN Hnací hřídel Pero 4 e 7x4x Ozubené kolo hnací - úplné Pojistný kroužek 17 ČSN

17 Zapalování - úplné Podložka 12,5 obj. č Spojka /ŠKODA 1202/ Kolík 5x20 ČSN Ložisko Z ČSN Ozubené kolo hnané - úplné Ozubený řemen Víko úplné Pojistný kroužek 28 ČSN Pero 3 e 7x3x Zubová spojka průměr Podložka 8 ČSN Šroub M8x50 ČSN Šroub M4x20 ČSN Podložka 4,3 ČSN Matka M4 ČSN Pero s pojistkou PMK Závěsné pero PMK Šroub M4x10 ČSN Matka M4 ČSN Magneto R Podložka 6,4 ČSN Podložka 6,4 ČSN Šroub M6x16 ČSN Rozdělovací ramínko PMK Rozdělovací víko PMK Držák sestavený PMK Šroub M5x30 ČSN Matka M5 ČSN Těsnění rozdělovače "ŠKODA 1203" obj. č Šroub M6x35 ČSN Pružina Matka M6 ČSN Podložka 5 ČSN Podložka 4 ČSN

18 Přístrojová deska Přístrojová deska Tlakoměr průměr 80 se zadní přípojkou typ.č m.v.sl Tlakoměr průměr 80 se zadní přípojkou typ.č MV m.v.sl Tlakoměr M xxx Teploměr T , délka kapiláry 930mm xxx Matka M20x1,5 ČSN Těsnění 2x20x Potrubí manometru Potrubí vakuometru Potrubí tlakoměru Hrdlo 8 ČSN Těsnicí kroužek Cu 14 ČSN Hrdlo 8 6HR Těsnicí kroužek Cu 16 ČSN Zátka M18x1,5 ČSN Těsnicí kroužek Cu 18 ČSN Bovdenové táhlo l=360 č.kat.mot

19 Nosítka Nosítka Trubka držadla Hladká hadice průměr 30x150 PVC xxx Zátka Objímka Šroub M8x35 ČSN Podložka 8,2 ČSN Držák úplný Šroub úplný Šroub M6x28 ČSN Podložka 6,4 ČSN Matka M6 ČSN Úplné přední lůžko tvar 3212 DN "Š 1200" č.v Podložka 10,5 ČSN Podložka 10,2 ČSN Matka M10 ČSN Šroub M10x25 ČSN Trubka úplná

20 Elektrické zapojení agregátu I Dynamo 12V/12A xxx Řemenice A Přemostění MOTEX 3035,20KA,průměr 10,5,rozstup140 xxx Regulátor 12V/12A ČSN Podložka Šroub M5x16 ČSN Podložka 5,1 ČSN Matka M5 ČSN Zapalování úplné Zapalovací vodič úplný Zapalovací vodič 3. válce Zapalovací vodič 1. válce Zapalovací vodič 2. válce Zapalovací vodič 4. válce

21 Elektrické zapojení agregátu I Svazek vodičů Světlomet pro couvání obj. č Žárovka 12V/15W obj. č Gumová příchytka na kabely Pásová příchytka obj. č Zásuvka ČSN obj. č Dutinka 5 ČSN Gumová hadička 6x30 xxx Vodíč SYA 1Ž L = 0,27 ČSN Přepínací skříňka ČSN Vypínač ČSN Tlačítkový spínač ČSN Osvětlení přístrojů Autopal Nový Jičín obj. č Sulfitová žárovka obj. č Spoj krátký - úplný Spoj skratovací - úplný Vodíč SYA 1ž L = 0,2m ČSN Kabelové oko 1,5/4 ČSN Elektrický teploměr Teplotní snímač

22 Elektrické zapojení agregátu II Alternátor 42A, obj. č. mototech Kryt Úplný držák alternátoru Vzpěra alternátoru TAZ Trnava Šroub M8x28 ČSN Podložka 8,4 ČSN Podložka 8 ČSN Matka M8 ČSN Šroub M8x70 ČSN Šroub M10x75 ČSN Podložka 10 ČSN Matka M10 ČSN Šroub M5x50 ČSN Podložka 5 ČSN Matka M5 ČSN

23 Elektrické zapojení agregátu II Přemostění MOTEX 3035 /2 oka průměr 10,5-rozestup 140/ Regulátor napětí Podložka A Šroub M5x16 ČSN Podložka 5,3 ČSN Podložka 5 ČSN Matka M5 ČSN Pásová příchytka obj. č Světlomet pro couvání Autopal Nový Jičín obj. č Žárovka 12V/15W obj. č Zapalování úplné Zapalovací vodič úplný Zapalovací vodič 3. válce Zapalovací vodič 4. válce Zapalovací vodič 2. válce Zapalovací vodič 1. válce Svazek I A Úprava držáku rozdělovače Osvětlení přístrojů Autopal Nový Jičín obj. č Sulfitová žárovka obj. č Podložka 6,4 ČSN Šroub M6x12 ČSN Zásuvka ČSN obj. č Spoj úplný - skratovací Svazek II Přepojení Vodič SYA 1Ž L = 400 ČSN Přepínací skříňka ČSN Tlačítko ČSN / /
