Technické parametry změkčovačů

Rozměr: px

Začít zobrazení ze stránky:

Download "Technické parametry změkčovačů"

Zuzana Petra Brožová
před 5 lety
Počet zobrazení:

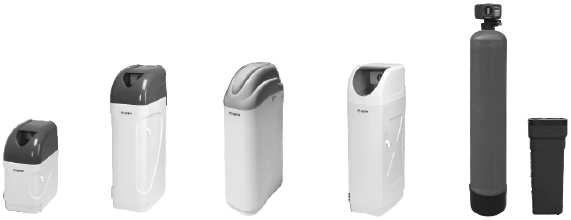

Technické parametry změkčovačů Symbol WS-12-C-1650 WS-20-C-1650 WS-25-1650-PRIMO WS-25-C-1650 WS-30-H-1650-MONO ST-40 BackWash 5 min 8 min 8 min 8 min 10 min RINSE 5 min 8 min 8 min 8 min 10 min

1 Technické parametry změkčovačů Symbol WS-12-C-1650 WS-20-C-1650 WS PRIMO WS-25-C-1650 WS-30-H-1650-MONO ST-40 BackWash 5 min 8 min 8 min 8 min 10 min RINSE 5 min 8 min 8 min 8 min 10 min REFIL б min 10 min 10 min 10 min min BRINE 40 min 60 min 60 min 60 min 60 min Druh kompaktní dvouprvkový Jmenovitý průtok 0,8 (m 3 /h) 1,2 (m 3 /h) 1,2 (m 3 /h) 1,2 (m 3 /h) 1,7 (m 3 /h) Objem iontoměničové pryskyřice 12 l 20 l 25 l 30 l 40 l Iontoměničová kapacita 34 dt 57 dt 71 dt 102 dt 114 dt Průměrná spotřeba na regeneraci 105 l 220 l 220 l 220 l 260 l Průměrná spotřeba soli na regeneraci 1,8 kg 3 kg 3,8 kg 3 kg 5,5 kg Kapacita solné nádrže 19 kg 60 kg 50 kg 50 kg 75 kg Rozměry, š/h/v 32 / 50 / 67 cm 32 / 50 / 114 cm 32 / 50 / 114 cm 31 / 52 / 114 cm 65 / 38 / 177 cm Rozměry válce, D/v 10" / 17" 8" / 35" 10" / 35" 10" / 35" 10" / 54" Výkon, napětí, příkon, provozní teplota, provozní tlak, připojení, teplota vstupní V / 50-0 Hz, 12 V (1 A), 5 W (během regenerace) 1-30 C, 2,5-4 bar, 1", 4-30 C Výrobek má certifikaci PZH

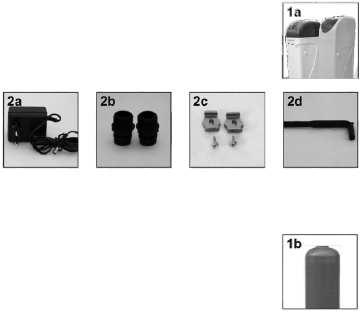

1. Díly zařízení 1.1 Kompaktní jednotka 1a. Sestavený kompaktní změkčovač 2. Obtok (bypass) s příslušenstvím: 2a. Transformátor 2b. Připojovací objímka 1 2c.

Transformátor, 2b. Připojovací objímka 1 2c. Svorky (pro připojení bypassu k hlavici), 2d. Šestihranný klíč 3. Rozvodné potrubí se spodním košem (uvnitř válce) 4. Hlavice BNT165 s horním košem 5.

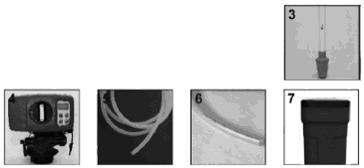

2 1. Díly zařízení 1.1 Kompaktní jednotka 1a. Sestavený kompaktní změkčovač 2. Obtok (bypass) s příslušenstvím: 2a. Transformátor 2b. Připojovací objímka 1 2c. Svorky (pro připojení bypassu k hlavici), 2d. Šestihranný klíč - Návod k obsluze hlavice - Návod k obsluze zařízení 1.2 Dvouprvková jednotka 1b. Válec 10x54 2. Obtok (bypass) s příslušenstvím: 2a. Transformátor, 2b. Připojovací objímka 1 2c. Svorky (pro připojení bypassu k hlavici), 2d. Šestihranný klíč 3. Rozvodné potrubí se spodním košem (uvnitř válce) 4. Hlavice BNT165 s horním košem 5. Hadice pro solného roztoku 3/8 (pro připojení solné nádrže se vstřikovačem pro řídící hlavici), 6. Nádrž na solný roztok se zabudovaným plovákem a odtokovým hrdlem 7. Násypka 8. Ionoměničová pryskyřice 9. Sůl (volitelně) 10. Návod k obsluze hlavice 11. Návod k obsluze zařízení UPOZORNĚNÍ: Válce nejsou naplněny granulemi iontoměničové pryskyřice, musíte je naplnit sami UPOZORNĚNÍ: Zavřete ní ventil a vyrovnejte přetlak ve vodovodním potrubí 2. Instalace Instalace Kompaktní jednotka musí být připojena na vodovod podle níže uvedeného schématu. Doporučuje se před jakékoli zařízení předřadit sedimentační filtr, aby byla řídící hlavice chráněna před možnými mechanickými nečistotami, které mohou být přítomny v pitné vodě. Montáž kompaktní jednotky 1. Nainstalujte obtok (bypass) s pomocí svorek 2. Připojovací objímku 1 (2.2) připojte na vodovod (za vodoměrem a / nebo hydrofórem) 3. Připojte kompaktní jednotku s připojovacími objímkami 4. Připojte vypouštěcí hadici (není součástí dodávky)

3 5. Připojte přepadovou hadici (není součástí dodávky). Pro připojení vypouštěcí trubice ke kanalizaci je třeba použít pračkový sifon. výstup manometr bypass alternativní výstup do zahrady reduktor výstup V přepad solného roztoku pružné spojky předfiltr Schéma připojení změkčovače změkčovač (mřížka kanálku) vzduchová mezera min. 6 cm Instalace dvouprvkové jednotky 1. Zajistěte trubici (zalepte) tak, aby se do ní nedostala iontoměničová pryskyřice při nasypávání náplně 2. Nasypte náplň 3. Nasypte granule iontoměničové pryskyřice do 70 % výšky válce 4. Hlavici utěsněte silikonem (O-kroužky a rozvodové potrubí) 5. Namontujte horní koš 6. Přišroubujte hlavici na válec 7. Nainstalujte obtok (bypass) pomocí svorek 8. Připojte nátrubky 1 (2.2) na vodovod (za vodoměrem a / nebo hydrofórem) 9. Připojte připojovací objímky k válci 10. Připojte vypouštěcí hadici (není součástí dodávky) 11. Hadice pro solný roztok (hlavici připojte jedním koncem ke kolenu vstřikovače a druhým k plováku v solné nádrži) 12. Připojte přepadovou hadici (není součástí dodávky). Pro připojení vypouštěcí trubice ke kanalizaci je třeba použít pračkový sifon.

výstup manometr bypass alternativní výstup do zahrady reduktor výstup pružné spojky 210-230V ní hadice solného roztoku předfiltr Schéma připojení dvouprvkové jednotky přepad solného roztoku vzduchová

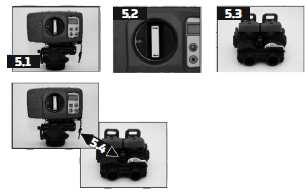

4 výstup manometr bypass alternativní výstup do zahrady reduktor výstup pružné spojky V ní hadice solného roztoku předfiltr Schéma připojení dvouprvkové jednotky přepad solného roztoku vzduchová mezera min. 6 cm (mřížka kanálku) výstup výstup bypass pružné spojky obtok (bypass) s em z levé strany Připojení řídících hlavic je znázorněno na následujícím obrázku. Díly potřebné pro připojení jsou součástí sady. ventil bypassu těleso hlavice šroub těleso bypassu montážní spona

5 Instalace 3. UPOZORNĚNÍ - Horká voda může vážně poškodit systém pro změkčování. V případě instalace v blízkosti bojleru je nutné připojit zpětný ventil do nádrže na horkou vodu nebo do napájecího potrubí mezi zařízením a nádrží - Vstupní tlak ní musí být nastaven v rozmezí 2,5 až 4 bar - Závitové spoje musí být správně smontovány - Teplota okolí změkčovače musí být v rozmezí od 1 do 30 C. Během skladování chraňte před mrazem - Jako regenerační prostředek používejte pouze tabletovanou sůl - Před upevněním ovládací hlavice je nutné zvolit vhodný vstřikovač a omezovač (viz návod k obsluze hlavice, strana 13) - Týká se dvouprvkových jednotek 4. Programování hlavice BNT Podrobný programovací diagram hlavice je uveden v návodu k obsluze hlavice BNT na straně 8. Před zahájením programování se doporučuje přečíst si celý návod. Pro vypočtení potřebného množství použité mezi regeneračními procesy REG.CAP. je třeba vydělit kapacitu iontoměničové stanice, uvedenou v tabulce, tvrdostí napájecí v německých stupních: iontoměničová kapacita REG.CAP. = tvrdost d Příklad: Máme změkčovač ST-40 s válcem 40 l. Iontoměničová kapacita stanice je 114 dt. Tvrdost je 15 d. Dělíme 114 dt / 15 d = 7,6T. Čili REG.CAP je v tomto případě 7,6. 5. Spuštění SERV Před automatickým spuštěním musí být řídicí ventil naprogramován podle bodu Manuálně nastavte knoflík s indikátorem cyklu do polohy SERV. 5.2 Nastavte obtok do polohy OUT-ON, IN-ON 5.3 Připojte průtokoměr k hlavici 5.4 Připojte napájecí zdroj k hlavici

6 Po naprogramování ventilu můžete přikročit k automatickému spuštění, k tomu je třeba provést následující úkony: 1. Naplňte solnou nádrž 10 litry čisté 2. Stiskněte a přidržte tlačítko ČTVEREC ( ), na displeji se objeví příkaz RUČ.REG.ODLOŽ 3. Stiskněte jednou tlačítko ČTVEREC ( ) 4. Pomocí tlačítek nahoru ( ) nebo dolů ( ) vyberte položku RUČ.REG.IHNED 5. Stiskněte jednou tlačítko ČTVEREC ( ) 6. Stiskněte jednou tlačítko MENU ( ) Po proběhnutí uvedených fází se na displeji se zobrazí hláška ZPĚT.PR.ZAST-XX M, kde XX je zbývající čas do konce této fáze, např. 10 min. Po zpětném proplachu se ventil automaticky přepne do další fáze - Regenerace. 7. Jakmile na displeji přestane blikat hláška REGENER.ZAST-XX M, stiskněte jednou tlačítko ČTVEREC ( ). Po završení procesu provede ventil automatické spuštění zařízení; ujistěte se, že voda nemá žlutou barvu, a pokud má, zopakujte proces spuštění ještě jednou (nebo nechte vodu protékat zařízením, dokud nebude dokonale čistá). Jestliže je voda po spuštění průzračná, přidejte množství soli, které je uvedeno na straně 11 návodu k použití. 6. Užitečné technické tipy - Po každém vypnutí elektrického proudu se doporučuje zkontrolovat zadané parametry. - Sypká náplň podléhá nominálnímu opotřebení, stupeň opotřebení závisí na intenzitě provozu a fyzikálních a chemických vlastnostech - Po připojení a spuštění zařízení je nutné zkontrolovat tvrdost a případně nastavit příslušné parametry pomocí bypassu a regulačního šroubu (viz návod k obsluze hlavice typu BNT165/265) - Objem solného roztoku musí být roven polovině objemu sypké náplně - Nesmí dojít ke vzniku tzv. solné vrstvy DŮLEŽITÉ UPOZORNĚNÍ Doporučuje se plnit dvouprvkovou jednotku co nejblíže místa připojení vzhledem k tomu, že naplněné válce jsou velmi těžké. Doprava plných válců může být nepohodlná a v extrémních případech i nebezpečná, protože nemají žádná držadla. Nepřenášejte a nepřepravujte jednotky v horizontální poloze nebo vzhůru nohama, protože by mohlo dojít k jejich závažnému poškození. V žádném případě nesmí být jednotka přenášena za řídící hlavici.
