CELOSVĚTOVĚ UNIKÁTNÍ AKUSTICKÝ MATERIÁL MONTÁŽNÍ NÁVOD

Transkript

1

2 CELOSVĚTOVĚ UNIKÁTNÍ AKUSTICKÝ MATERIÁL MONTÁŽNÍ NÁVOD

3 MONTÁŽNÍ NÁVOD Vodorovný řez A-A GLASIO deska Glasio 448*998*16 mm 2 nerezový šroub M8, nízká imbus. hlava, l. 20 mm 3 transparentní stavěcí matka Ø 24 mm 4 propojovací trubička l. 30 mm, Ø 11 5 šroub M8 s podložkou, l. 16 mm 6a stavitelný závěs ITG6 (quc6fx3-1(5)) 6b kluzný závěs ITG6 (quc6fl3-1(5)) 7 horizontální C profil ITG6, l. 170 mm (quc6mhp) 8 samořezný šroub () vertikální T profil 80/40/1,6 mm (e33549) 10 stěnový úhelník Vario 80/40/3 mm (e080040) 9 11 kotvení - dle konstrukce a únosnosti stěny skleněná záslepka Ø17 mm 5 6a Svislý řez GLASIO b a 11

4 MONTÁŽNÍ NÁVOD Vodorovný řez GLASIO a 6b deska Glasio 448*998*16 mm nerezový šroub M8, nízká imbus. hlava, l. 20 mm transparentní stavěcí matka Ø 24 mm propojovací trubička l. 30 mm, Ø 11 šroub M8 s podložkou, l. 16 mm stavitelný závěs ITG6 (quc6fx3-1(5)) kluzný závěs ITG6 (quc6fl3-1(5)) horizontální C profil ITG6, l. 170 mm (quc6mhp) kotvení - dle konstrukce a únosnosti stěny skleněná záslepka Ø17 mm 7 6a Svislý řez GLASIO b 3 6a 7 12

5 MONTÁŽNÍ NÁVOD Rastr pro GLASIO stěnový úhelník Vario 80/40/3 mm (e080040) 7 6a horizontální C profil ITG6, l. 170 mm (quc6mhp) stavitelný závěs ITG6 (quc6fx3-1(5)) 1 deska Glasio 448*998*16 mm 6b 9 kluzný závěs ITG6 (quc6fl3-1(5)) vertikální T profil 80/40/1,6 mm (e33549) 10 stěnový úhelník Vario 80/40/3 mm (e080040) 9 vertikální T profil 80/40/1,6 mm (e33549) 7 horizontální C profil ITG6, l. 170 mm (quc6mhp) * při výšce soklu 50 mm

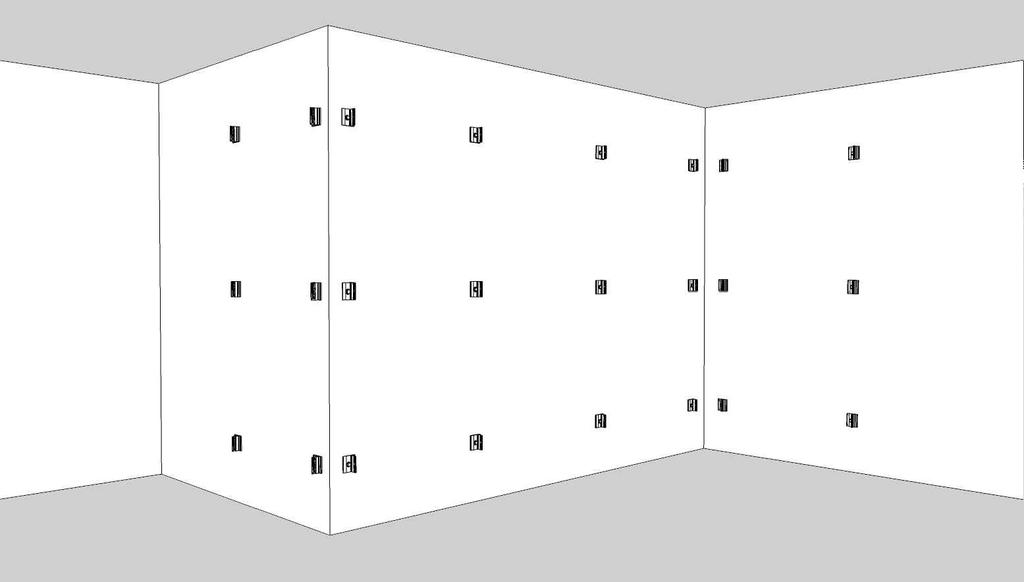

6 MONTÁŽNÍ NÁVOD Montáž stěnových úhelníků * Umístění kotev v rozích viz detail vnějšího a vnitřního rohu. Montáž hlavních nosných vertikálních T profilů vyrovnání nosného rastru

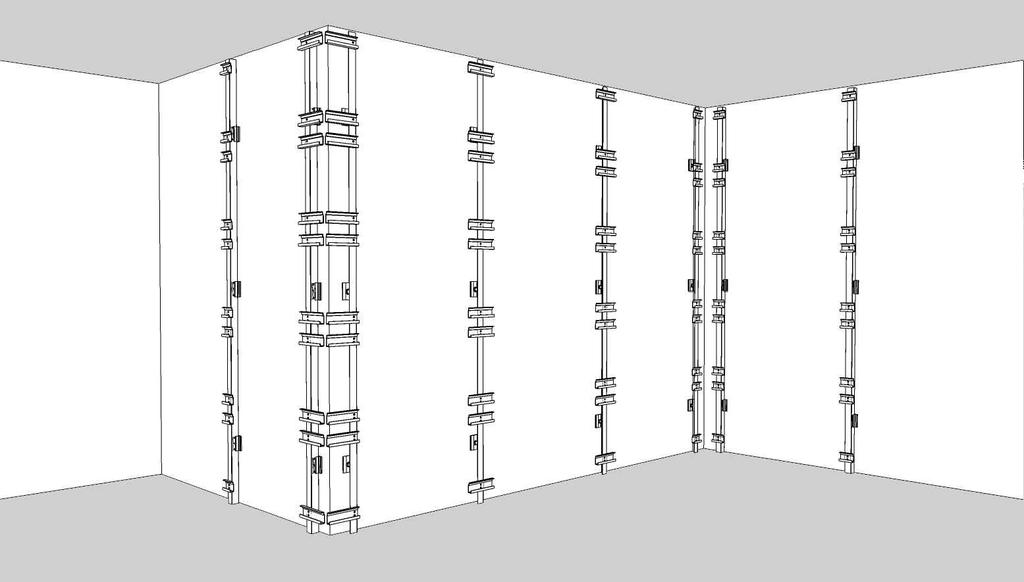

7 MONTÁŽNÍ NÁVOD Montáž horizontálních C profilů Kotvení C profilů pomocí samořezných šroubů Vyrovnání C profilů

8 MONTÁŽNÍ NÁVOD 1 Složení závěsu 2 Osazení závěsu na desku Glasio 3 Zavěšení obkladu 4 Výšková rektifikace Vyrovnání obkladu pomocí vyrovnávacích šroubů 5 Předozadní rektifikace 6 Zajištění finální pozice Zajištění šroubem proti posuvu záslepka Vyrovnání obkladu pomocí průhledných matek

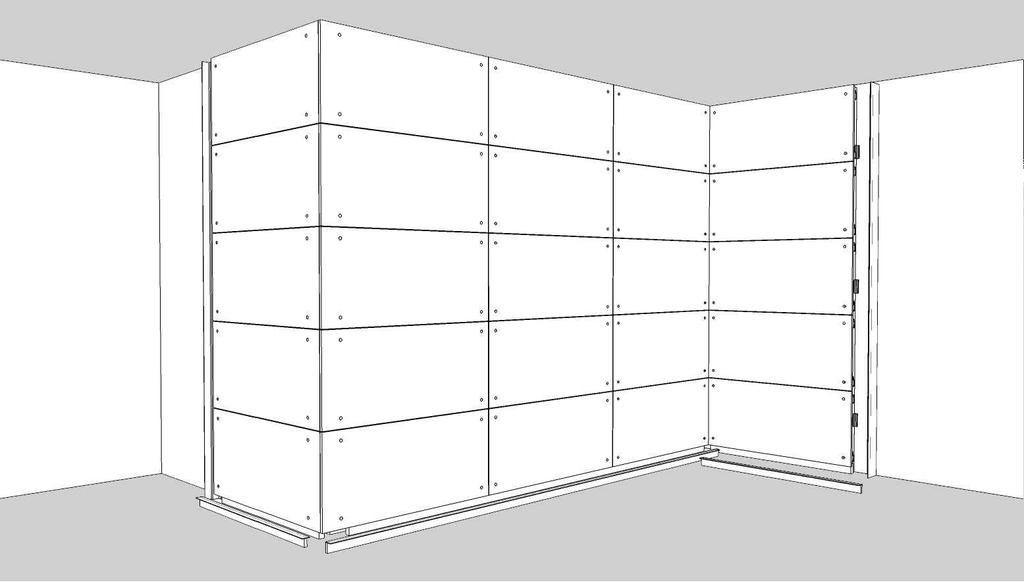

9 MONTÁŽNÍ NÁVOD Instalace soklu a obložek Finální stěnový obklad

10 MONTÁŽNÍ NÁVOD Detail soklu - Glasio horizontální C profil ITG6, l. 170 mm (quc6mhp) 6a stavitelný závěs ITG6 (quc6fx3-1(5)) 1 10 deska Glasio 448*998*16 mm stěnový úhelník Vario 80/40/3 mm (e080040) 9 vertikální T profil 80/40/1,6 mm (e33549) 6b kluzný závěs ITG6 (quc6fl3-1(5)) sokl - přírez z deskových materiálů tl mm Detail soklu- Glasio 65 7 horizontální profil C 6a stavitelný závěs 1 GLASIO 6b kluzný závěs sokl - přírez z deskových materiálů tl mm

11 MONTÁŽNÍ NÁVOD Ukončení obkladu u podhledu - Glasio 110 6a stavitelný závěs ITG6 (quc6fx3-1(5)) 7 horizontální C profil ITG6, l. 170 mm (quc6mhp) 9 vertikální T profil 80/40/1,6 mm (e33549) 1 deska Glasio 448*998*16 mm 6b kluzný závěs ITG6 (quc6fl3-1(5)) 10 stěnový úhelník Vario 80/40/3 mm (e080040) Ukončení obkladu u podhledu - Glasio 65 6a stavitelný závěs 7 horizontální profil C 1 GLASIO 6b kluzný závěs

12 MONTÁŽNÍ NÁVOD Vnější roh GLASIO 110 stěnový úhelník Vario 80/40/3 mm (e080040) 10 horizontální C profil ITG6, l. 170 mm (quc6mhp) 7 deska Glasio 448*998*16 mm 1 stavitelný závěs ITG6 (quc6fx3-1(5)) 6a 9 vertikální T profil 80/40/1,6 mm (e33549) Vnější roh GLASIO 65 horizontální C profil ITG6, l. 170 mm (quc6mhp) 7 deska Glasio 448*998*16 mm 1 stavitelný závěs ITG6 (quc6fx3-1(5)) 6a

13 MONTÁŽNÍ NÁVOD Vnitřní roh GLASIO 110 stavitelný závěs ITG6 (quc6fx3-1(5)) 6a horizontální C profil ITG6, l. 170 mm (quc6mhp) deska Glasio 448*998*16 mm 7 1 Vnitřní roh GLASIO 65 stavitelný závěs ITG6 (quc6fx3-1(5)) 6a horizontální C profil ITG6, l. 170 mm (quc6mhp) deska Glasio 448*998*16 mm 7 1

14 CELOSVĚTOVĚ UNIKÁTNÍ AKUSTICKÝ MATERIÁL CERTIFIKACE

15

16

17

18

19

20

21

22

23

24

25

26

27

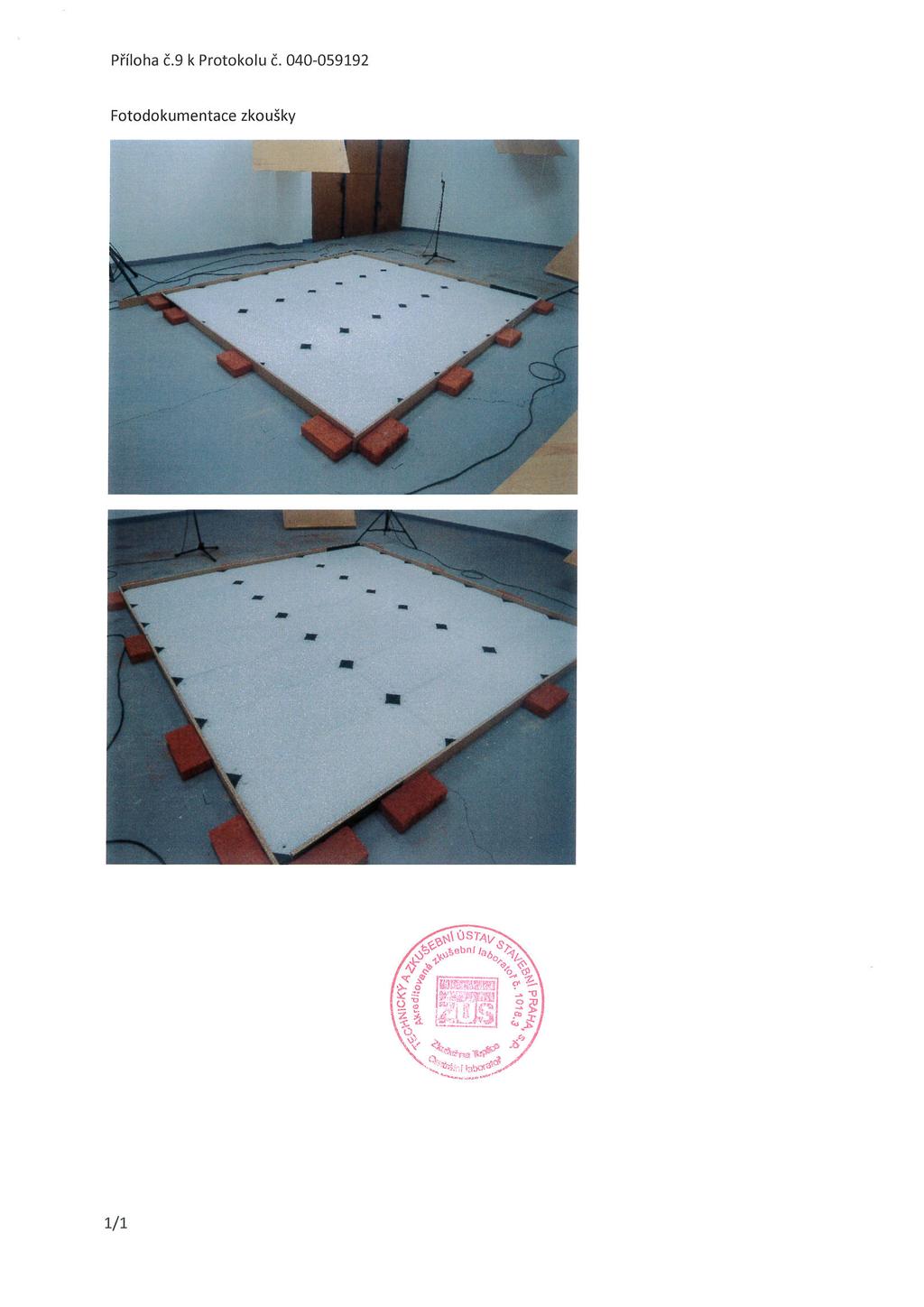

28

29 IKATES, s.r.o. - Zkušebna skla a stavebních výrobků Tolstého 186, Teplice tel. : , tel.: ikates@ikates.cz, Zkušební laboratoř č.1139 akreditovaná ČIA podle ČSN EN ISO/IEC ke zkouškám skla a vybraných stavebních výrobků PROTOKOL O ZKOUŠCE Evidenční číslo : 246 / 2018 Předmět zkoušky : Zvukoabsorpční skleněný panel GLASIO - spékané sklo - odolnost proti náhlé změně teploty podle ČSN EN stanovení pevnosti v ohybu podle ČSN EN modifikovaná rázová zkouška podle ČSN EN stanovení uvolňování olova a kadmia podle ČSN EN experimentální stanovení síly nutné k vytržení bodu - experimentální stanovení nasákavosti - stanovení činitele prostupu světla podle ČSN EN 410 Objednatel (adresa): AVETON s.r.o., Krátkého 211/2, Praha 9 Výrobce (adresa): Hlavenka Glass s.r.o., Libětice 38, Strakonice 1 Místo provedení zkoušky: zkušební laboratoř IKATES, s.r.o. Teplice Datum přijetí vzorků : Datum provedení zkoušky : Datum vystavení protokolu : Počet stran : 6 Strana číslo : 1 Vedoucí laboratoře : Ing. Jiří Stránský Výsledky a/nebo informace, které jsou mimo rozsah akreditace, a subdodávky jsou v protokolu označeny. Pořizování kopií a překladů, použití protokolu pro jiné další účely (reklamy, výtahy z protokolu) jen se souhlasem laboratoře. Bez souhlasu laboratoře je možné protokol reprodukovat jen jako celek. L.S.

30 Evidenční číslo : 246 / 2018 Počet stran : 6 Strana číslo : 2 Normativní podklady : ČSN EN 1183 (1998): Materiály a předměty ve styku s potravinami Odolnost proti náhlé změně teploty a výdržnost při náhlé změně teploty Metody zkoušení ČSN EN (2001): Sklo ve stavebnictví Stanovení pevnosti skla v ohybu Část 3. Zkouška podepřeným ve dvou bodech (čtyřbodový ohyb) ČSN EN (1997): Materiály a předměty ve styku s potravinami - Křemičité povrchy - Část 2: Stanovení olova a kadmia uvolněného z křemičitých povrchů kromě keramického zboží ČSN EN (2003) Sklo ve stavebnictví Kyvadlová zkouška Metoda zkoušení nárazem a klasifikace pro ploché sklo Odběr vzorků : Ke zkouškám byly dodány následující vzorky spékaného skla zvukoabsorpční skleněný panel Glasio: 5 ks 300 mm x 300 mm x 17 mm (vzorky A) 10 ks 360 mm x 1000 mm x 17 mm (vzorky B) 2 ks 450 mm x 1000 mm x 17 mm se čtyřmi vrtanými otvory (vzorky C) 4 ks 150 mm x 150 mm x 17 mm s barevným nátěrem (vzorky D) 4 ks 150 mm x 150 mm x 17 mm s vrtaným otvorem (vzorky E) Metrologické zabezpečení zkoušek : Zkouška odolnosti proti náhlé změně teploty byla provedena pomocí horké a studené vodní lázně. Teplota byla kontrolována kalibrovanými teploměry. Pevnost v ohybu byla stanoveny pomocí univerzálního stroje EU 20 s metrologickou návazností na ČMI. K rázové zkoušce byla použita kalibrovaná měřidla laboratoře. Použité nárazové těleso: závaží s pneumatikami o hmotnosti 50 kg. Poslední kalibrace stanoviště pro rázové zkoušky EN proběhla Stanovení vyluhování olova kadmia provedla akreditovaná Analytická laboratoř IKATES, s.r.o. Zkouška síly nutné k vytržení bodu byla provedena pomocí trhacího stroje Labtest s metrologickou návazností na ČMI. Stanovení nasákavosti bylo provedeno pomocí kalibrovaných vah Scaltec SAC-71. Stanovení činitele prostupu světla bylo provedeno pomocí integrační koule o průměru 1 m, kalibrovaného luxmetru a zdroje D65.

31 Evidenční číslo : 246 / 2018 Počet stran : 6 Strana číslo : 3 Výsledky zkoušky : 1. Odolnost proti náhlé změně teploty (ČSN EN metoda A) Počet zkoušených vzorků: 5 ks (vzorky A) vzorky 300x300 mm T (K) počet porušených vzorků Stanovení pevnosti v ohybu (ČSN EN ) Odchylka od normy: Zkoušeny byly hotové výrobky maximálního rozměru tj. 300x900 mm, rozteč podpůrných válců byla proto upravena na 800 mm) Vzorek č. Tloušťka (mm) Hmotnost (g) Objem. hmotnost (g/cm 3 ) Max. zatížení (N) Pevnost v ohybu (MPa) B1 17, , ,72 B2 16, , ,32 B3 16, , ,78 B4 16, , ,55 B5 16, , ,38 B6 16, , ,57 B7 17, , ,15 B8 17, , ,47 B9 17, , ,33 B10 17, , ,52 Poznámka: Orientace při zkoušce: pohledovou stranou do tlakové zóny. 3. Kyvadlová rázová zkouška (ČSN EN 12600) Odchylka od normy: Zkoušeny byly hotové výrobky maximálního rozměru tj. 450x1000 mm, připevněné pomocí šroubů k nosné hliníkové konstrukci) Vzorek č. Stav po nárazu z výšky 190 mm (úroveň 3) C1 C2 rozpad vzorku rozpad vzorku

32 Evidenční číslo : 246 / 2018 Počet stran : 6 Strana číslo : 5 4. Vyluhování olova a kadmia (vzorky D) (SOP 16.1 (ČSN EN , ISO 786-1, ISO , BS 6748:1986, Apendix A, ASTM C738, GOST )) subdodávka z Analytické laboratoře č. 18/1148 vzorek koncentrace olova ve výluhu (mg/dm 2 Pb) koncentrace kadmia ve výluhu (mg/dm 2 Cd) D1 < 0,02 < 0,002 D2 < 0,02 < 0,002 D3 < 0,02 < 0,002 D4 < 0,02 < 0,002 Vzorky byly zkoušeny jako plochý předmět. 5. Experimentální stanovení síly nutné k vytržení bodu (vzorky E) mimo rozsah akreditace vzorek max. síla F (N) E E2 935 E E Poznámka: Vzorek byl uložen tak, aby nedošlo k porušení skla ohybovým napětím. Do vyvrtaného otvoru byl vložen příslušný upínací šroub, který byl zatěžován až do vytržení. 6. Experimentální stanovení nasákavosti (vzorky A) mimo rozsah akreditace vzorek nasákavost g /m 2 A1 444 A2 356 A3 400 A4 333 A5 378 Vzorky byly zváženy a ponořeny na 30 min do vody, poté byly 10 min uloženy ve svislé poloze, rohem směrem dolů. Po odkapání volné vody byly vzorky znovu a zváženy a z rozdílu hmotnosti byla stanovena nasákavost v gramech na m 2.

33 Evidenční číslo : 246 / 2018 Počet stran : 6 Strana číslo : 6 7. Stanovení činitele prostupu světla (vzorek A) mimo rozsah akreditace (ČSN EN 410) vzorek činitel prostupu τ v (1) A1 0,43 Prohlášení : Výsledky zkoušek, uvedené v tomto protokolu se týkají pouze předmětu zkoušky a nenahrazují jiné dokumenty, např. správního charakteru, vydávané jinými orgány podle zvláštních předpisů. Rozdělovník : 2 x AVETON s.r.o. 1 x Zkušebna skla a stavebních výrobků (archiv) Zkoušky provedli: Martin Gajdoš, Ing. Jiří Stránský Protokol vyhotovil a za správnost a platnost protokolu odpovídá: Ing. Jiří Stránský konec protokolu o zkoušce
