ZÁVĚSNÝ SYSTÉM GTS. Technické údaje

Transkript

1 Průmyslový závěsný systém pro ovládací skříně. Pro střední zatížení do 30 kg. Modulární konstrukce s volně přístupným kabelovým kanálem. Umožňuje seřízení v závislosti na zatížení. Možnost kombinace s ostatními Commander systémy. Technické údaje Materiál: Nosný profil - DIN EN 573 EN AW-AlMgSi Komponenty - DIN EN 1706 EN AC-AlSi12 (Fe) Krycí profil - TPE Těsnění: CL (chloropren) a/nebo PU (polyuretan) Barva (prášková): Hliníkové části - RAL 7035 světle šedá Krycí profil - RAL 9005 uhlově černá Obsah dodávky: - individuální systémové komponenty - součástí jsou krytky kabelového kanálu a montážní materiál Krytí: IP 54 dle EN Volný kabelový průchod: Nosný profil - otvor mm Součásti systému mm

2 Výrobní program Objednací číslo Hmotnost (g) Horní montážní kloub Podstavec na zem Nástěnný otočný závěs Úhlová spojka Úhlová spojka GTN II / GTS Otočná spojka Otočná přírubová spojka Otočná úhlová spojka Adaptér pro ploché panely Otočný podstavec na zem Naklápěcí adaptér Otočná spojka Siemens Pro Otočná úhlová spojka Siemens Pro Montážní deska (adaptér) Siemens Pro Hliníkový profil Nosný profil, RAL 7035 Objednací číslo Hmotnost (g) Délka 0,5 m Délka 1 m Délka 2 m * Délka dle požadavku Eloxovaný hliníkový profil Délka 0,5 m Délka 1 m Délka 2 m * Délka dle požadavku * bez závitové díry Zátěžový diagram Upozornění! Při vlastním návrhu nosného systému je nutné vždy vycházet z parametrů: vyložení (vodorovná délka) profilu, svislé části, vložené prvky (jejich hmotnost). K tomu je nutné přičíst celkovou hmotnost Commandéru a všech instalovaných součástí. Z výsledků kalkulace zatížení je následně navrhován způsob kotvení. Základní informace o zatížení a vyložení jsou v diagramu. Bližší informace na vyžádání.

3 Horní montážní kloub Tlakově litý hliníkový odlitek s ocelovou vnitřní trubkou a upevňovací přírubou. Pracovní rozsah natočení je Bez stavitelných dorazů a brždění. Objednací číslo: Nástěnný otočný závěs Tlakově litý hliníkový odlitek s ocelovou vnitřní trubkou a upevňovací přírubou. Pracovní rozsah natočení je Bez stavitelných dorazů a brždění. Objednací číslo:

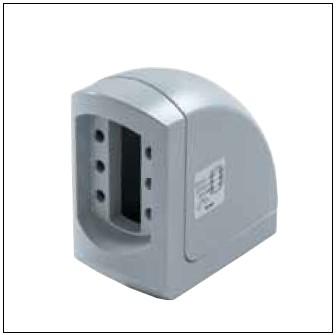

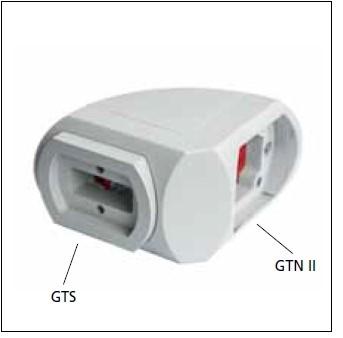

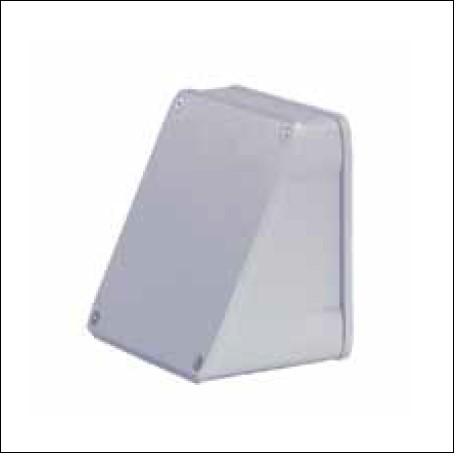

4 Úhlová spojka Tlakově litý hliníkový odlitek, úhel Objednací číslo: Úhlová spojka GTN II / GTS Tlakově litý hliníkový odlitek, pevná montáž. Objednací číslo: Podstavec na zem Tlakově litý hliníkový odlitek, pevná montáž. Objednací číslo:

5 Otočný podstavec na stroj nebo Commander Tlakově litý hliníkový odlitek, s nastavitelným dorazem. Objednací číslo: Nosný profil, RAL 7035 Tažený profil z hliníkové slitiny. Objednací číslo Délka ,5 m m m Délka dle požadavku zákazníka Nosný profil, eloxovaný Tažený profil z hliníkové slitiny. Objednací číslo Délka ,5 m m m Délka dle požadavku zákazníka

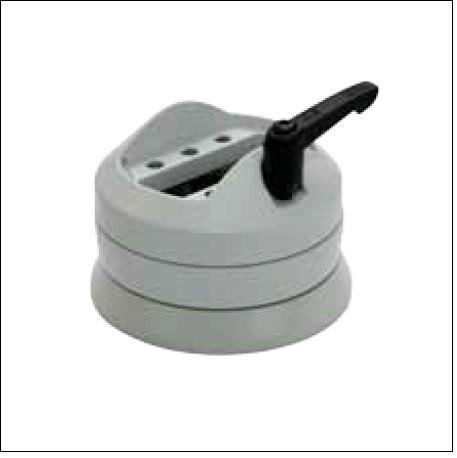

6 Otočná spojka Tlakově litý hliníkový odlitek s ocelovou vnitřní trubkou. Montáž spojky je provedená zevnitř skříně, není vidět montážní šrouby. Pracovní rozsah natočení 330. Zajištění je možné v jakékoliv poloze pomocí ovládací páky. Objednací číslo: Otočná spojka pro řadu Siemens Pro Kombinovaná úhlová otočná spojka s horizontálním výstupem. Montáž spojky je provedená zevnitř skříně, není vidět montážní šrouby. Pracovní rozsah natočení 330. Zajištění je možné v jakékoliv poloze pomocí ovládací páky. Objednací číslo:

7 Otočná přírubová spojka Tlakově litý hliníkový odlitek s ocelovou vnitřní trubkou. Montáž spojky je pomocí příruby, montážní šrouby jsou viditelné. Pracovní rozsah natočení 330. Zajištění je možné v jakékoliv poloze pomocí ovládací páky. Bez stavitelných dorazů. Objednací číslo: Otočná úhlová spojka Kombinovaná úhlová otočná spojka s horizontálním výstupem. Montáž spojky je provedená zevnitř skříně, není vidět montážní šrouby. Pracovní rozsah natočení 330. Zajištění je možné v jakékoliv poloze pomocí ovládací páky. Bez stavitelných dorazů. Objednací číslo:

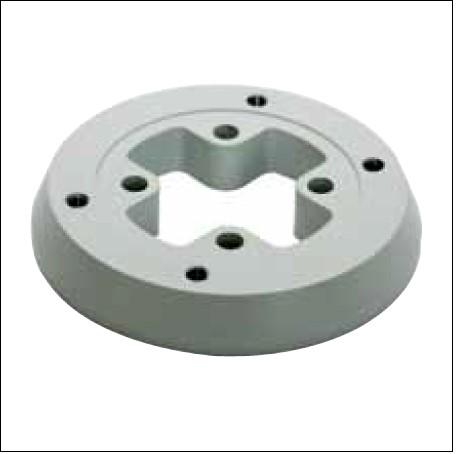

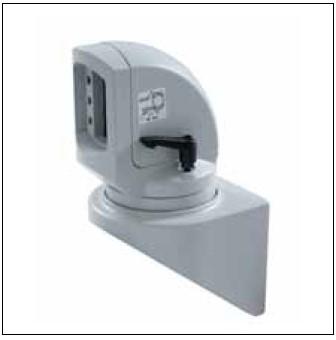

8 Otočná úhlová spojka Siemens Pro Kombinovaná úhlová otočná spojka s horizontálním výstupem. Montáž spojky je provedená zevnitř skříně, není vidět montážní šrouby. Pracovní rozsah natočení 330. Zajištění je možné v jakékoliv poloze pomocí ovládací páky. Bez stavitelných dorazů. Objednací číslo: Montážní deska (adaptér) Siemens Pro Montážní deska pro spojení GTS komponent se systémem Siemens Pro (není nutné používat pro přímé a úhlové spojky GTS Siemens Pro). Objednací číslo: Naklápěcí adaptér Tlakově litý hliníkový odlitek s gumovými měchy a těsněním. Pracovní rozsah naklonění je 0 až 45. Plynulé naklonění v celém rozsahu. Montáž pomocí šroubů mezi Commander a spojku. Objednací číslo:

9 Adaptér pro ploché panely Hliníkový profil pro zadní připojení systému GTS na plochý panel. Světle šedá RAL Objednací číslo:

10 Adaptér pro připojení signálních sloupků Bez připojovací trubky. Objednací číslo Připojovací závit M 20 1,5mm M 22 1,5mm Adaptér pro připojení signálních sloupků Připojovací trubka Ø 25 mm. Objednací číslo L = 250 mm L = 150 mm
