PROTOKOL o zkoušce typu výrobku

Rozměr: px

Začít zobrazení ze stránky:

Download "PROTOKOL o zkoušce typu výrobku"

Roman Král
před 8 lety
Počet zobrazení:

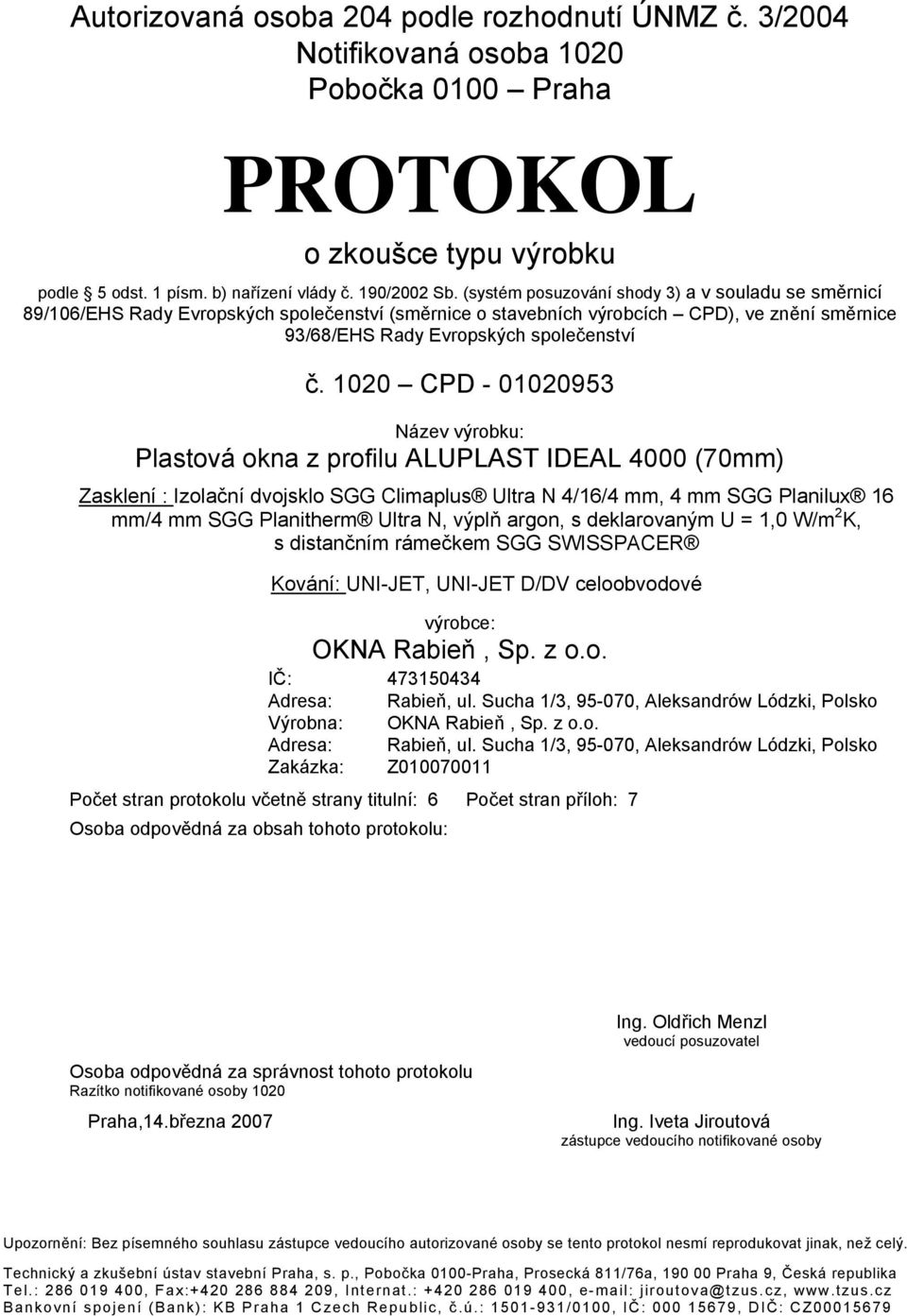

1 Autorizovaná osoba 204 podle rozhodnutí ÚNMZ č. 3/2004 Notifikovaná osoba 1020 Pobočka 0100 Praha PROTOKOL o zkoušce typu výrobku podle 5 odst. 1 písm. b) nařízení vlády č. 190/2002 Sb. (systém posuzování shody 3) a v souladu se směrnicí 89/106/EHS Rady Evropských společenství (směrnice o stavebních výrobcích CPD), ve znění směrnice 93/68/EHS Rady Evropských společenství č CPD Název výrobku: Plastová okna z profilu ALUPLAST IDEAL 4000 (70mm) Zasklení : Izolační dvojsklo SGG Climaplus Ultra N 4/16/4 mm, 4 mm SGG Planilux 16 mm/4 mm SGG Planitherm Ultra N, výplň argon, s deklarovaným U = 1,0 W/m 2 K, s distančním rámečkem SGG SWISSPACER Kování: UNI-JET, UNI-JET D/DV celoobvodové výrobce: OKNA Rabieň, Sp. z o.o. IČ: Adresa: Rabieň, ul. Sucha 1/3, , Aleksandrów Lódzki, Polsko Výrobna: OKNA Rabieň, Sp. z o.o. Adresa: Rabieň, ul. Sucha 1/3, , Aleksandrów Lódzki, Polsko Zakázka: Z Počet stran protokolu včetně strany titulní: 6 Počet stran příloh: 7 Osoba odpovědná za obsah tohoto protokolu: Osoba odpovědná za správnost tohoto protokolu Razítko notifikované osoby 1020 Praha,14.března 2007 Ing. Oldřich Menzl vedoucí posuzovatel Ing. Iveta Jiroutová zástupce vedoucího notifikované osoby Upozornění: Bez písemného souhlasu zástupce vedoucího autorizované osoby se tento protokol nesmí reprodukovat jinak, než celý. Technický a zkušební ústav stavební Praha, s. p., Pobočka 0100-Praha, Prosecká 811/76a, Praha 9, Česká republika Tel.: , Fax: , Internat.: , jiroutova@tzus.cz, Bankovní spojení (Bank): KB Praha 1 Czech Republic, č.ú.: /0100, IČ: , DIČ: CZ

1020 CPD - 01020953 Název výrobku: Plastová okna z profilu ALUPLAST IDEAL 4000 (70mm) Zasklení : Izolační dvojsklo SGG Climaplus Ultra N 4/16/4 mm, 4 mm SGG Planilux 16 mm/4 mm SGG Planitherm Ultra

2 TZÚS Praha, s.p. pob. Praha 1020 CPD Str.: 2 / 2 1 Specifikace předmětu zkoušky Popis a určení výrobku: Plastová okna z profilu ALUPLAST IDEAL 4000 (70mm) otevíravá a sklápěcí, s izolačním dvojsklem. Profil : ALUPLAST IDEAL 4000 (šířka 70mm), výrobce: Aluplast Sp. z o.o. ul. Golezycka 25A Poznaň, Polsko Zasklení : Izolační dvojsklo SGG Climaplus Ultra N 4/16/4 mm, 4 mm SGG Planilux 16 mm/4 mm SGG Planitherm Ultra N, výplň argon, s deklarovaným U = 1,0 W/m 2 K, s distančním rámečkem SGG SWISSPACER, výrobce dvojskla : GLASPOL Sp. z o. o. (Polsko) Kování: UNI-JET, UNI-JET D/DV celoobvodové, výrobce: GRETSCH-UNITAS GmbH Baubeschläge Johann-Maus-Str.3, DE Ditzingen, Německo. Distributor pro ČR: GU stavební kování CZ, spol. s r.o., U Pekařky 314/1, Praha 8. Těsnění: přiléhavé EPDM, S-1188, zasklívací EPDM, S-1189, S Technická specifikace: ČSN EN Vzorek č. 1 : trojkřídlé okno, šířka 1800, výška 1500, č.vz. 6/0207 : jednokřídlé okno, OS, šířka 1500 mm, výška 1600 mm, č.vz. 7/0207 : jednokřídlé okno, OS, šířka 1230 mm, výška 1480 mm, č.vz. 10/0207 Výrobce: OKNA Rabieň, Sp. z o.o., Rabieň, ul. Sucha 1/3, , Aleksandrów Lódzki, Polsko Výrobna: OKNA Rabieň, Sp. z o.o. Rabieň, ul. Sucha 1/3, , Aleksandrów Lódzki, Polsko Datum ukončení zkoušek: Odběr vzorku: Datum odběru: 2.února 2007 Místo odběru: Rabieň, ul. Sucha 1/3, , Aleksandrów Lódzki, Polsko Odebral: Ing. Michal Maciejewski (zástupce výrobce) Způsob vzorkování: originální neporušené balení Evidenční číslo vzorku: 6/0207, 7/0207, 10/ Výsledky zkoušek Sledované vlastnosti: - Průvzdušnost - Vodotěsnost - Zatížení větrem - Únosnost bezpečnostních zařízení

Profil : ALUPLAST IDEAL 4000 (šířka 70mm), výrobce: Aluplast Sp. z o.o. ul.

3 TZÚS Praha, s.p. pob. Praha 1020 CPD Str.: 3 / 3 - Vážená neprůzvučnost - Součinitel prostupu tepla - Nebezpečné látky Použité přístroje a měřidla: - tlakové zkušební zařízení určené ke zkoušení průvzdušnosti, vodotěsnosti a odolnosti proti zatížení větrem. Systém Rosenheim, typ VH APCE, výrobce Holten, SRN ID pásmo 3 m ID vlhkoměr + teploměr ID zkušební rám pro stabilní upnutí vzorku - tenzometrický snímač S50, ID 8 - zařízení pro stanovení součinitele prostupu tepla metodou chráněné teplé skříně Systém Rosenheim, výrobce Holten, SRN ID zařízení pro akustické zkoušky viz příloha č. 3 Zkušební zařízení a měřidla, použitá při zkouškách, jsou metrologicky řádně ověřena. Kalibrační a ověřovací listy jsou uloženy u metrologa laboratoře. 3.1 Průvzdušnost Stanovení bylo provedeno podle zkušebního předpisu ČSN EN 1026, klasifikace podle ČSN EN Další údaje o zkoušce: viz příloha č.1 a č.2 Výsledek zkoušky průvzdušnosti: Průvzdušnost Tř. 3 Tř Vodotěsnost Stanovení bylo provedeno podle zkušebního předpisu ČSN EN 1027, klasifikace podle ČSN EN Další údaje o zkoušce:

4 TZÚS Praha, s.p. pob. Praha 1020 CPD Str.: 4 / 4 Vzorek č.1: průnik vody byl zaznamenán po 150s při působení zkušebního tlaku 900 Pa ve funkční spáře v levém dolním rohu (pohled zevnitř). Vzorek č.2: průnik vody byl zaznamenán po 20s při tlaku 900 Pa ve vodorovné horní průběžné spáře dvoukřídlého okna (pohled zevnitř) Výsledek zkoušky vodotěsnosti: Vodotěsnost Tř. E 750 A Tř. E 750 A Zatížení větrem Stanovení bylo provedeno podle zkušebního předpisu: ČSN EN 12211, klasifikace podle ČSN EN Další údaje o zkoušce: Vzorek č.1: Po zkoušce při opakovaném tlaku 400 Pa (třída 2) nedošlo ke zvýšení průvzdušnosti o více jak 20%. Po zkoušce bezpečnosti při tlaku 1200 Pa (třída 2) nedošlo k žádnému poškození vzorku ani ke změně funkčnosti. Vzorek č.2: Deformace zjištěné zkouškou průhybu při tlaku ±1600 Pa (třída 4) nepřekročila 1/300 rozpětí. Po zkoušce při opakovaném tlaku 800 Pa (třída 4) nedošlo ke zvýšení průvzdušnosti o více jak 20%. Po zkoušce bezpečnosti při tlaku 2400 Pa (třída 4) nedošlo k žádnému poškození vzorku ani ke změně funkčnosti. Výsledek zkoušky zatížení větrem: Zatížení větrem Tř. 2 Tř. 4C Únosnost bezpečnostních zařízení Stanovení bylo provedeno podle zkušebního předpisu: ČSN EN 14609, ČSN EN Další údaje o zkoušce: Vzorek č.1: Síla 350N v nejnepříznivější poloze a směru po dobu 60s přenesena.

E 750 A - 3.3 Zatížení větrem Stanovení bylo provedeno podle zkušebního předpisu: ČSN EN 12211, klasifikace podle ČSN EN 12210 Další údaje o zkoušce: Vzorek č.

5 TZÚS Praha, s.p. pob. Praha 1020 CPD Str.: 5 / 5 Vzorek č.2: Síla 350N v nejnepříznivější poloze a směru po dobu 60s přenesena. Výsledek zkoušky únosnost bezpečnostních zatížení: Únosnost bezpečnostních zatížení Splněno bez poškození Splněno bez poškození Vážená neprůzvučnost Stanovení bylo provedeno podle zkušebního předpisu: ČSN EN ISO 140-3, ČSN EN ISO Zkoušku provedl: Ing. Jindřich Schwarz CSc, Ing.Miroslav Meller CSc, CSI, a.s., Pražská 16, Praha 10 Hostivař. Další údaje o zkoušce: viz příloha č.3 Výsledek zkoušky vážené neprůzvučnosti: Vážená neprůzvučnost - - Tř.2 (R w = 33dB) 3.6 Součinitel prostupu tepla Stanovení bylo provedeno podle zkušebního předpisu: ČSN EN ISO Zkoušku provedl: Ing. Jan Appl Další údaje o zkoušce: viz příloha č.4 a č.5. Výsledek zkoušky součinitele prostupu tepla: Součinitel prostupu tepla - U = 1,428 W/m 2.K U = 1,48 W/m2.K

5 Vážená neprůzvučnost Stanovení bylo provedeno podle zkušebního předpisu: ČSN EN ISO 140-3, ČSN EN ISO 717-1 Zkoušku provedl: Ing. Jindřich Schwarz CSc, Ing.Miroslav Meller CSc, CSI, a.s., Pražská 16, Praha 10 Hostivař.

6 TZÚS Praha, s.p. pob. Praha 1020 CPD Str.: 6 / Nebezpečné látky Stanovení bylo provedeno podle zkušebního předpisu: ČSN EN , čl.4.6. Další údaje o zkoušce: viz příloha č. 6 (čestné prohlášení výrobce) 4 Rekapitulace zkoušek Průvzdušnost Tř. 3 Tř. 4 - Vodotěsnost Tř. E 750 A Tř. E 750 A - Zatížení větrem Tř. 2 Tř. 4C - Únosnost bezpečnostních zatížení Splněno bez poškození Splněno bez poškození - Vážená neprůzvučnost - - Tř.2 (R w = 33dB) Součinitel prostupu tepla - U = 1,428 W/m 2.K U = 1,48 W/m 2.K Nebezpečné látky neobsahuje neobsahuje neobsahuje KONEC PROTOKOLU

6 (čestné prohlášení výrobce) 4 Rekapitulace zkoušek Průvzdušnost Tř. 3 Tř. 4 - Vodotěsnost Tř. E 750 A Tř. E 750 A - Zatížení větrem Tř. 2 Tř.
