Mostní ložiska a mostní závěry na stavbách ŘSD současnost a budoucnost?

Transkript

1 Seminář Poruchy mostních ložisek a závěrů Praha Mostní ložiska a mostní závěry na stavbách ŘSD současnost a budoucnost? ŘSD ČR ÚKKS Ing. Pavla Fótyiová Mgr. Hana Klusáková Daniel Balla DiS

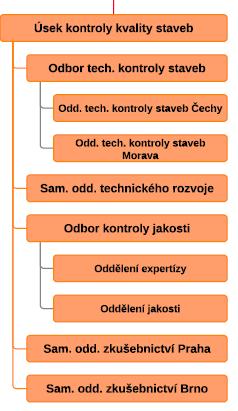

2 Úsek kontroly kvality staveb ŘSD ČR Ředitel : Ing. Jiří Hlavatý Ph.D. Odbor technické kontroly staveb Ing. Zdeněk Zálešák Sam. odd. technického rozvoje Ing. Čestmír Kopřiva Odbor kontroly jakosti oddělení expertízy oddělení jakosti Daniel Balla DiS Mgr. Hana Klusáková Ing. Pavla Fótyiová Sam. odd. zkušebnictví Praha Sam. odd. zkušebnictví Brno Ing. Jiří Škrabka Ing. Lubomír Kvarda

3 Zajištění kvality díla a postup schvalování výrobků pro zabudování do stavby PK Ve smyslu staveb PK je pod pojmem VÝROBEK definována jakákoliv movitá věc, která byla vyrobena, vytěžena nebo jinak získána bez ohledu na stupeň jejího zpracování a je určena k uvedení na trh jako nová nebo použitá. Výrobky můžou být stanovené nebo ostatní. Na všech stavbách pozemních komunikací ŘSD ČR je nutnost použití pouze schválených VÝROBKŮ - tj. stavebních materiálů, stavebních směsí včetně zdrojů materiálů, stavebních dílců, prvků a výrobků, tedy takových výrobků, u kterých je prokázáno, že splňují požadavky a parametry dané zadávací dokumentací, TKP, ZTKP a navazujících předpisů.

4 Zajištění kvality díla a postup schvalování výrobků pro zabudování do stavby PK Neschválené výrobky, stavební materiály a směsi nesmí být skladovány ani dočasně složeny na staveništi. Každý výrobek zabudovaný do stavby musí být odsouhlasen objednatelem prostřednictvím správce stavby.

5 Schvalování výrobků a podzhotovitelů

6 Schvalování výrobků Správce stavby kontroluje soulad s požadavky - Zadávací dokumentace (ZDS/PDSP, ZTKP) - RDS, - TKP, - TP, - dalších souvisejících předpisů (např. VL, normy, ) - platné legislativy (Z 22/1997 Sb., NV 163/2002 Sb., NEPaR(EU) 305/2011, MP SJ-PK v platném znění)

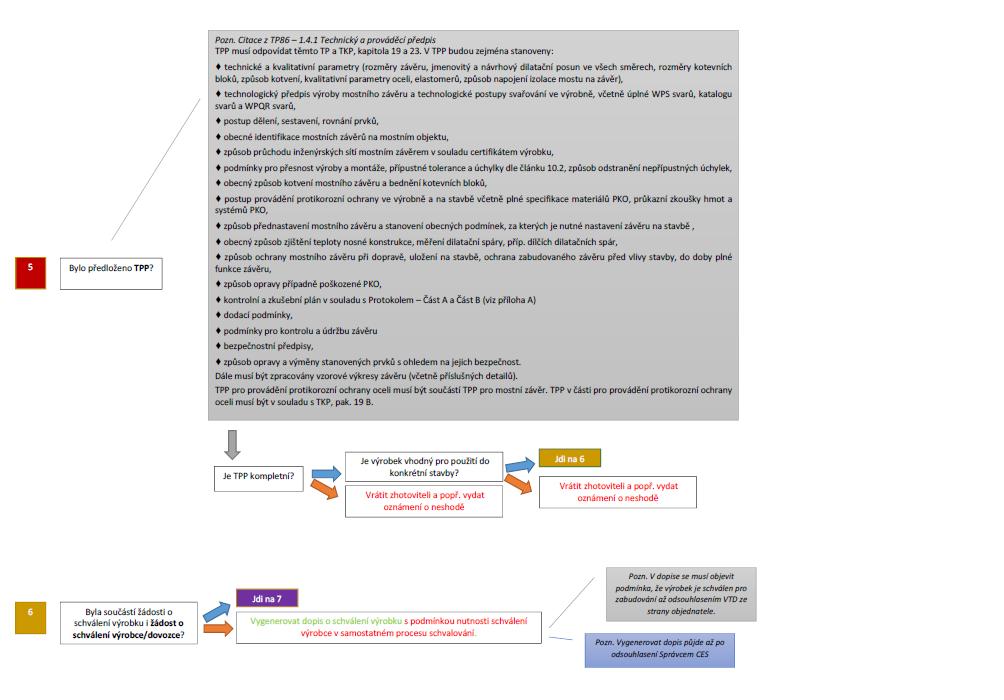

7 Schvalování výrobků zhotovitel předkládá k žádosti o schválení výrobku - Pro Stanovené výrobky Pozn. Stanovené výrobky jsou stavební výrobky uvedené v příloze č. 2 NV 163/2002 Sb. nebo v příloze IV NEPaR(EU) 305/2011 Sb. (v platném znění) - Prohlášení o shodě (PoS) / prohlášení o vlastnostech (DoP) - Dokumenty, na základě kterých byly PoS/DoP vydán - Zkoušky typu vč. jejich vyhodnocení (které jsou požadovány v TKP a ZTKP a byly podkladem pro vydání prohlášení TKP 1.4.2) - Certifikáty, STO/Technické specifikace, protokoly o certifikaci (když jsou vyžadovány v TKP a ZTKP nebo na vyžádání objednatele TKP )

8 Schvalování výrobků zhotovitel předkládá k žádosti o schválení výrobku - Pro Ostatní výrobky - dle MP SJ-PK část II/5 Pozn. Ostatní výrobky - výrobky používané při provádění silničních a stavebních prací na PK v souvislosti s jejich výstavbou, opravami a údržbou v případech, kdy se nejedná o stanovený výrobek dle NV 163/2002 Sb. nebo NEPaR(EU) 305/2011 Sb. - Certifikát vydaný certifikačním orgánem na základě zkoušky typu a výsledky zkoušky typu vč. vyhodnocení - nebo prohlášení shody vydaného dodavatelem výrobku, tj. výrobcem/dovozcem/distributorem po provedení zkoušky typu (vzorku), a zkoušku typu vč. vyhodnocení

9 Schvalování výrobků zhotovitel předkládá k žádosti o schválení - Návod k použití - Další doklady dle ZTKP, TKP, TP Pozn. níže jsou uvedeny příklady - Zkoušky typu / průkazní zkoušky vč. vyhodnocení - Technický a prováděcí předpis (TKP23+TP86 pro mostní závěry, TKP22+TP pro mostní ložiska, TKP11 svodidla, zábradlí, apod.) - Způsobilost výrobce/výrobny (TKP19A pro výrobu ocelových konstrukcí, TKP19B pro aplikátora PKO, - Schválení systému/výroku dle požadavků TKP a TP (schválení nátěrového systému PKO na základě PZ, schválení záchytného systému MD, - VTD (především OK dle TKP19A nemohou být zabudovány, ani nesmí být zahájena výroba, bez schválení VTD objednatelem)

10 Schvalování výrobků příklad pro MZ - Pro samotné schválení výrobku - Prohlášení o shodě dle 13 Z 22/1997 Sb. - Certifikát výrobku dle 5a NV 163/2002 Sb. - Protokol o výsledku certifikace - Počáteční prověrka v místě výroby a posouzení systému řízení výroby dle NV 163/2002 Sb. a Počáteční zkouška typu výrobku na vzorku dle TN a provádí AO (měly by odpovídat zkouškám požadovaným TP86) dle NV 163/2002 Sb. - Stavební technické osvědčení - Zpráva o dohledu nad fungováním SŘV (1x za 12 měsíců) - Počáteční zkoušky typu pro mostní závěry v souladu s TP86 a průkazní zkoušky materiálů použitých při výrobě a montáži MZ dle čl. TP86 - Technický a prováděcí předpis dle TKP23 a TP86

11 Schvalování výrobků příklad pro MZ Pro schválení výrobku musí být také schválen výrobce - Schválení dovozce/výrobce a výrobny Pozn. dle požadavků MP SJ-PK část II/4, TKP1, 19A a B a norem - Živnostenský list s příslušným oprávněním - Prokázání potřebného počtu pracovníků předepsané kvalifikace, technicky způsobilé strojní a další vybavení - Referenční list provedených prací stejného nebo obdobného charakteru - Způsobilost zkušeben, kontrolního systému a dalších činností, které mohou ovlivnit jakost prací - Zkušebny a NDT pracovníci, lakovna, zinkovna, nátěrový systém, montáž - Způsobilost výrobce a montážní organizace

12 Schvalování výrobků příklad pro MZ - Pro schválení výrobku musí být také schválen výrobce - Schválení dovozce/výrobce a výrobny Pozn. dle požadavků MP SJ-PK část II/4, TKP1, 19A a B a norem - Způsobilost výrobce a montážní organizace - Osvědčení o shodě řízení výroby - konstrukční stavební ocelové dílce a sestavy třídy provedení EX3 (příp. EXC4) dle ČSN EN (pro montáž dle ČSN EN ) - Certifikát dle EN ISO systém řízení kvality dle ISO Způsobilost výrobce a montážní organizace dle SJ-PK z 2013, část II/4

13 Schvalování výrobků - Vyrobit a zabudovat výrobek do stavby lze až na základě schválené VTD - Výrobní technická dokumentace dle TKP23 a TP86 - VTD je vázaná na schválenou výrobnu (při změně výrobny je nutné vydat nové VTD jiné výrobní a lidské zdroje, můžou být jiné postupy, svářečský dozor, WPQR,

14 Schvalování zhotovitelů - Postupuje se v souladu s požadavky - MP SJ-PK Část II/4 - TKP 1 - TKP a TP

15 Schvalování zhotovitelů - Postupuje se v souladu s požadavky - MP SJ-PK Část II/4 - dodavatel má zaveden systém managementu kvality ve shodě s požadavky ISO dodržuje podmínky pro provádění technologických procesů specifikovaných v příloze k části II/4 Pozn. ověření způsobilosti k provádění vybraných činností/technologických procesů provádí certifikační orgán (CO) akreditovaný pro skupinu ekonomických činností CZ-NACE

16 Schvalování zhotovitelů - Postupuje se v souladu s požadavky TKP 1 - Zhotovitel a jeho podzhotovitelé mohou provádět stavební práce na stavbách PK, jeli podle obchodního rejstříku tato činnost předmětem jejich podnikání a mají-li platná oprávnění a doklady pro provádění příslušných zhotovovacích prací (živnostenské listy, autorizace, doklad o ověření způsobilosti k zajištění kvality podle MP SJ-PK část II/4 (VD č. 5/2013)) - Zhotovitel a jeho podzhotovitelé jsou povinni prokázat, že disponují potřebným počtem pracovníků předepsané kvalifikace, potřebným, technicky způsobilým strojním a dalším vybavením. Zkušenost s prováděním příslušných zhotovovacích prací se prokazuje také referenčním listem provedených prací stejného nebo podobného zaměření vystaveným Objednatelem (investorem) Stavby a podepsaným osobou oprávněnou jednat jeho jménem. - Zhotovitel je povinen prokázat též způsobilost zkušeben, kontrolního systému a další činnosti, které mohou ovlivnit kvalitu prací.

17 Schvalování zhotovitelů - Postupuje se v souladu s požadavky - TKP a TP - Další specifické požadavky - Pro ocelové konstrukce - Osvědčení o shodě řízení výroby - konstrukční stavební ocelové dílce a sestavy třídy provedení EX3 (příp. EXC4) dle ČSN EN (pro montáž dle ČSN EN ) - Certifikát dle EN ISO V TKP je vždy kapitola zabývající se způsobilostí a dokladováním: - TKP 19.A.1.3 Způsobilost zhotovitele, - TKP 19.B.1.4 Způsobilost zhotovitele k provádění prací - TKP Způsobilost - TKP Způsobilost

18 Schvalování výrobků nejčastější opomenutí - Nesoulad se zadávacími podmínkami ZTKP/ZDS - Nesoulad s TKP,TP - U některých výrobků nutnost schválit i výrobnu/výrobce - Na ocelové výrobky, které jsou stanovené, se vztahuje ČSN EN a -2 nejen pro mostní závěry, ale také ložiska, záchytné systémy, ocelové konstrukce z vlnitých plechů (tubosidery) apod., musí výrobce vyrábět v souladu s požadavky EN (pro třídu provedení dle zatřídění konstrukce EXC..) a EN /-3 - Nepředložení VTD (portály, tubosidery, ) - Nekompletní VTD (MZ, ML, OK, )

19 Schvalování výrobků nejčastější opomenutí - Nekompletní VTD (MZ, ML, OK, ) většinou: - Není uvedená nebo je uvedená chybně třída provedení (EXC..) - Chybí TePř výroby, TP svařování, TePř PKO, TePř montáže - Chybí Návod k údržbě - Chybí KZP nebo KZP nejsou kompletní nebo KZP neuvádí parametry pro vyhodnocení a četnost zkoušení - Když parametry uvedeny jsou, bývají v rozporu s požadavky TKP a TP - Dokladování zabudovaných materiálů neodpovídá požadavkům (především I.C. pro ocelové konstrukce výrobků v třídě provedení EXC3) - Nejsou nastaveny přejímky nebo účast zástupce objednatele v souladu s požadavky TKP a TP (především PKO)

20 Opakované připomínky objednatele k předkládaným dokumentům Upozorňujeme všechny výrobce a zhotovitele, že pokud nadále budou předkládat dokumentace, které nebudou v souladu s požadavky zmiňovaných předpisů, a zvláště opakovaných a nezapracovaných připomínek, bude po podám podnět k provedení mimořádného auditu certifikačním orgánem u výrobce, se žádostí o přezkoumání dodržování MP SJ-PK a resortních předpisů, a to s návrhem na pozastavení platnosti certifikátů, především pak certifikátu dle MP SJ-PK, do doby odstranění neshod na zakázkách pro ŘSD ČR!

21 Centrální evidenční systém pro stavby Pozemních komunikací - CES

22 CES centrální evidenční systém pro stavby PK Pro zajištění jednotné evidence výrobků a zhotovitelů na stavbách PK a ŘSD ČR bude využit Centrální evidenční systém - CES Půjde o webovou aplikaci, která uživatele navede a bude směřovat při schvalování a kontrole dokumentů ve všech fázích stavby. Aplikace bude pro přihlášené uživatele (dotčené stavbou objednatel, správce stavby, dozor, zhotovitel apod.) i veřejnost (základní informace o schváleném výrobku).

23 CES centrální evidenční systém pro stavby PK po kontrole a zaevidování výrobku/výrobce do systému CES bude na další stavbě přezkoumávána již jen shoda s požadavky konkrétní stavby, legislativa bude zkontrolovaná. Povinnost předkládat jednotlivé výrobky a zhotovitele ke schválení správci stavby dle TKP 1 a OP se nemění. Do systému CES půjde zaevidova výrobek jen pokud bude na některé stavbě použit.

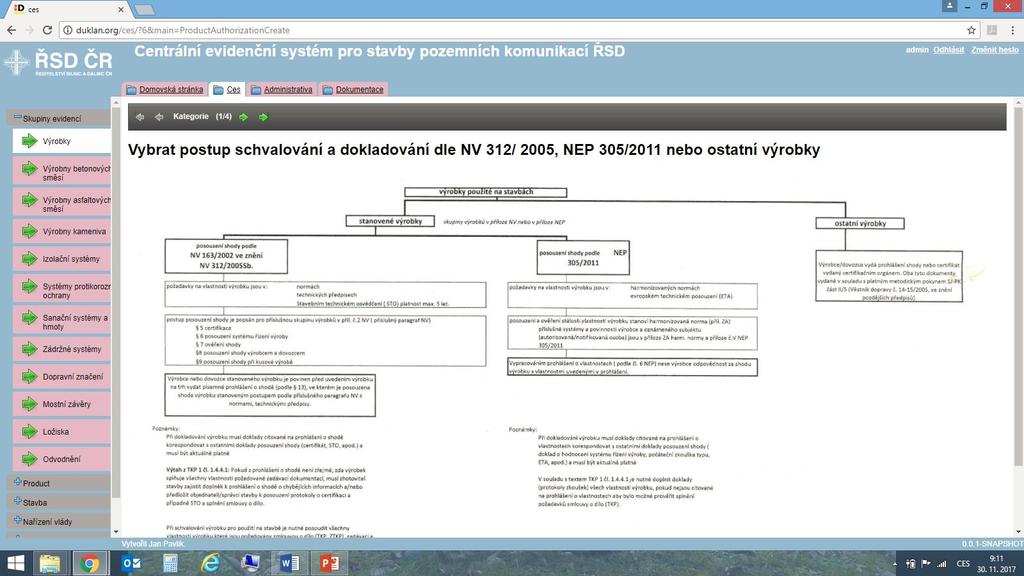

24 CES tok informací Správce CES Pověřená osoba Správce stavby Výrobce ASS Správce stavby Asistent specialista Zhotovitel kvalitář

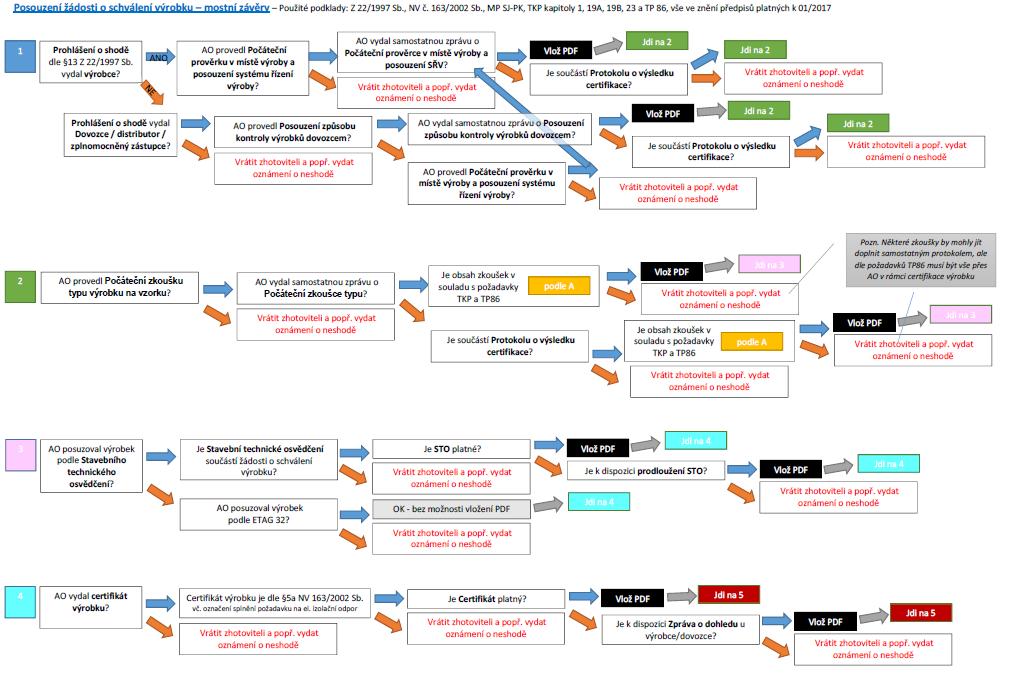

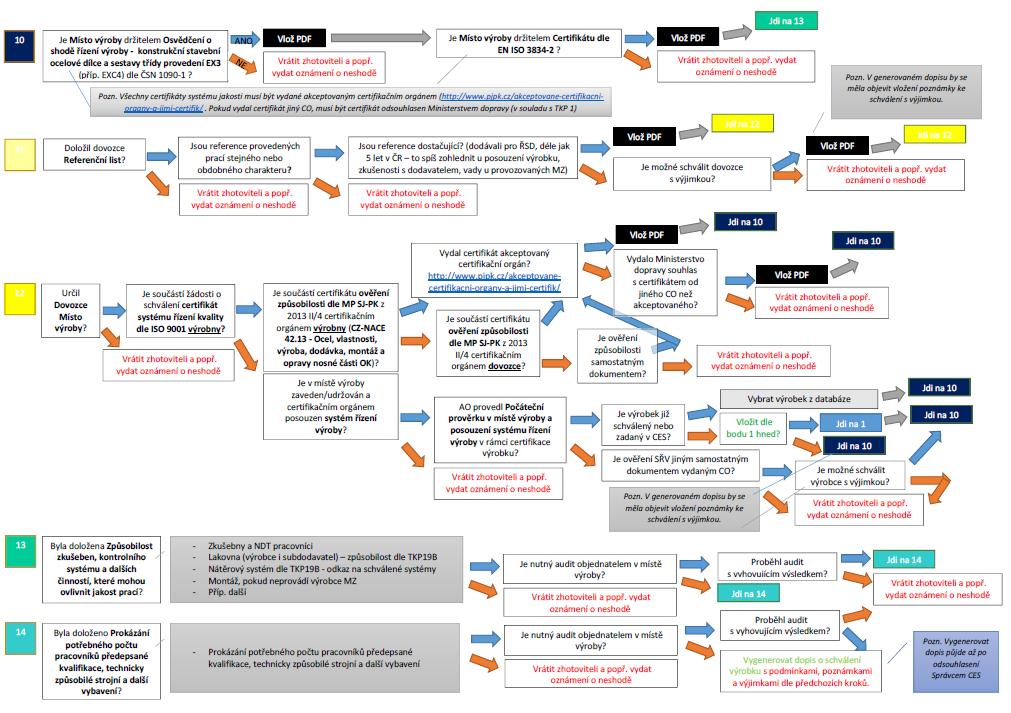

25

26

27

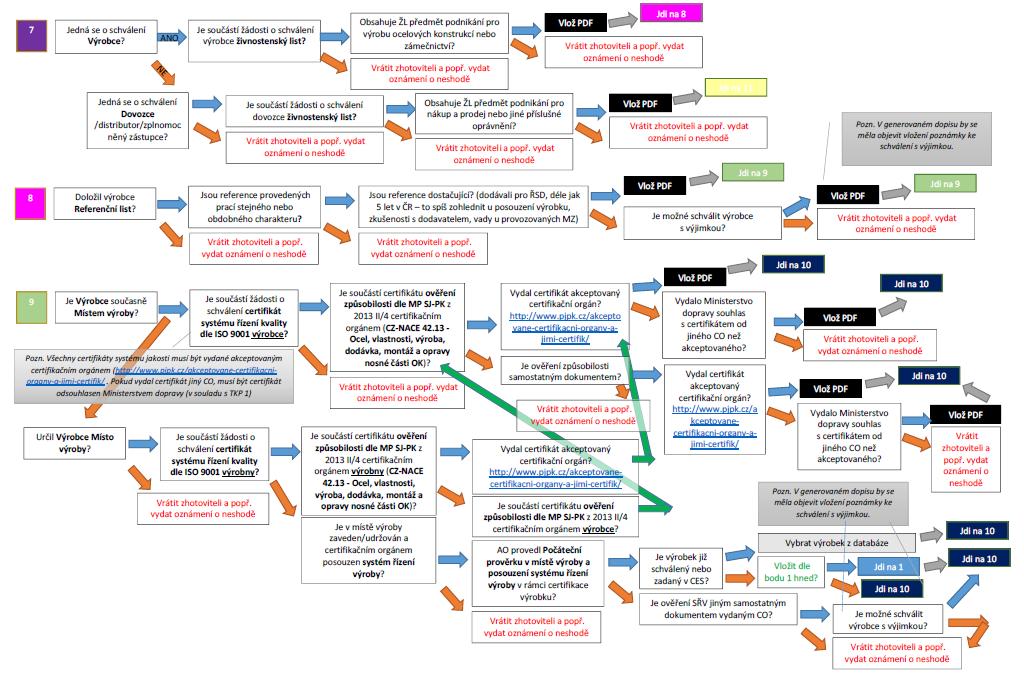

28

29

30 CES Implementace systému CES bude implementován ve dvou etapách, v etapě 1 pilotní projekt a v etapě 2 realizační projekt. V rámci pilotního projektu bude CES používán na vybraných velkých stavbách ŘSD ČR ve všech jeho funkcích bez volného vstupu pro veřejnost. V realizačním projektu bude CES nasazen celoplošně na všech stavbách ŘSD ČR s plnou funkčností i včetně oprávnění vstupu pro veřejnost. Plnohodnotný chod celého systému je v plánu od roku 2019.

31 ZTKP Mostní ložiska TKP 22 Mostní závěry - TKP 23

32 ZTKP Mostní ložiska elastomerová Dodavatel doloží statický výpočet ložiska dle EN , zejména s ohledem na vznik otevřené spáry. Elastomerová ložiska kluzná, tj. typ D a E dle ČSN EN jsou nepřípustná, dále se nepřipouštějí nevyztužená elastomerový ložiska typ F. Zajištění elastomeru proti posunu vnější konstrukci zamezujících odtoku vody např. ocelový rám je zakázané (je nutné provést zajištění pomocí puků či vnitřních šroubů). U pevných elastomerových ložisek je nutné zarážky osadit ze 4 stran ložiska.

33 ZTKP Mostní ložiska hrncová Dodavatel hrncových ložisek před zpracováním VTD předloží zkoušku vratných momentů a koeficienty F0, F1 a F2 dle čl a přílohy D normy ČSN EN Vnitřní těsnění se připouští pouze typ podle A.1.2 a A.1.3 dle čl. 5.4 ČSN EN pro kluznou dráhu,,c 2000m. Ve výpočtu hrncových ložisek musí být uvedeno splnění podmínky čl Oddělení kluzných ploch dle ČSN EN a čl Kombinace s kluznými prvky dle ČSN EN

34 ZTKP Mostní ložiska kalotová Kalotová mostní ložiska musí splňovat následující požadavky: Životnost min. 50 let prokázanou certifikátem ETA Materiál kaloty musí být homogenní, odolný vůči korozi (konstrukční ocel pokovená se nepřipouští). Materiál kluzných ploch musí být na bázi vysokomolekulárního polyetylénu UHMWPE Kombinace materiálů pro kluzné prvky jsou přípustné následující: Povolené kombinace materiálů pro rovné kluzné prvky: Vysokomolekulární polyetylén (UHMWPE) s důlky nebo jiný ekvivalentní materiál na nerezové oceli. Vysokomolekulární polyetylén (UHMWPE) bez důlků na nerezové oceli pro vodítka.

35 ZTKP Mostní ložiska kalotová Povolené kombinace materiálů pro zakřivené kluzné prvky: Vysokomolekulární polyetylén (UHMWPE) s důlky nebo jiný ekvivalentní materiál na pevné speciální kluzné slitině např. MSA nebo jiný ekvivalentní materiál. Vysokomolekulární polyetylén (UHMWPE) s důlky nebo jiný ekvivalentní materiál na nerezové oceli pro zakřivené plochy. Konstrukční ocel pokovená nerezovou ocelí není přípustná. S ohledem na životnost předloží dodavatel ložisek zkoušku skluzu (viz ČSN EN : , odstavec D 6.2) s celkovou kluznou vzdáleností m, rychlostí skluzu 15 mm/s a kontaktním tlakem 60 N/mm².

36 ZTKP Mostní ložiska - výměna Všechna hrncová a elastomerová ložiska musí být vyrobena, dodána a osazena zásadně v úpravě umožňující jejich snadnou výměnu s minimálními provozními výlukami a bez nutnosti bourání části nosné konstrukce či spodní stavby. Všechna pohyblivá hrncová ložiska musí při jejich montáži umožnit změnu nastavení.

37 ZTKP Mostní ložiska - životnost Životnost ložisek musí být v souladu s TKP 19. týká i štítků na ložiskách, ukazatelů a stupnic posunu, technologie a hmot pro popisy a jejich upevnění, které jsou vyrobeny z nekorodujících materiálů. Upevnění štítků na ložiska je nerozebíratelné a nevytváří korozní články. Samolepící a podobné folie se nepřipouštějí.

38 ZTKP Mostní ložiska odsouhlasení prací Zhotovitel je povinen zajistit odborný dohled (resp. šéfmontáž) podzhotovitele (výrobce, dovozce) mostních ložisek a to jak při dodávce a uskladnění, tak při osazení ložisek, jejich uvolnění a počátečním měření; podzhotovitel (výrobce, dovozce) ložisek potvrdí svoji účast při inspekci na stavbě podpisem dílčích částí Protokolu o ložisku. V RDS musí být uvedeno nastavení hrncových ložisek v závislosti na teplotě nosné konstrukce v době aktivace ložisek. Nastavení ložisek musí respektovat postup výstavby mostu, především změnu pevného bodu v průběhu výstavby mostu.

39 ZTKP Mostní ložiska RDS, VTD, PUSM Součástí RDS musí být výpočet posunů ložisek v jednotlivých fázích výstavby a při skončení záruční lhůty a návrh přednastavení. Zhotovitel předkládá objednateli, resp. správci stavby, k odsouhlasení kompletní VTD ložisek, jehož součástí je návrh Projektu sledování a údržby ložisek Součástí Projektu sledování a údržby ložisek bude stanovení posunů ložisek po betonáži jednotlivých polí mostů a po dokončení mostu.

40 ZTKP Mostní ložiska Protokoly o osazení ložiska Součástí Protokolů o osazení ložiska bude vyhodnocení skutečně změřených náklonů (náklopná a kluzná spára) a posunů ložisek v jednotlivých fázích v době osazení (nastavení ložiska) po dokončení jednotlivých polí po dokončení mostu (resp. před přejímkou). Protokol o osazení ložiska bude zhotoven dle ČSN EN (příloha B Vzorový protokol ložiska), maltou v řádku 21 a 24 se rozumí izolační polymerní beton dle PDPS a spuštěním nosné konstrukce dle řádku 24 se rozumí zabetonování ložiska v nosné konstrukci (příslušném betonážním díle NK).

41 ZTKP Mostní ložiska Protokoly o osazení ložiska Ložiska budou kotvená v případě, pokud budou mít dostatečný přítlak, mohou být nekotvené, se zdvojenou horní a dolní deskou umožňující snadnou výměnu ložisek. Výroba ocelových částí ložisek a PKO se provádí v souladu s TKP 19 MD. Mezi horními ocelovými deskami ložisek a betonem nosné konstrukce (včetně prefabrikovaných nosníků) je vždy vhodná vrstva betonu, tmelu, malty, folie apod v souladu s ČSN EN , čl. 6.3 a čl A.1. Uložení dílců NK nasucho na ocelovou desku ložiska se nepřipouští.

42 ZTKP Mostní závěry obecné požadavky Mostní závěry je nutno osazovat po zhutnění přechodové oblasti. Jakýkoliv zásah do konstrukce mostních závěrů je nepřípustný. Zhotovitel stavby musí smluvně zajistit šéfmontáž a přímou účast výrobce mostních závěrů při jejich přejímce na stavbě, uskladnění, manipulace a zabudování stanovených výrobků do konstrukce mostu..

43 ZTKP Mostní závěry obecné požadavky Připouští se pouze mostní závěry s jednoduchým těsněním spáry (druh 4) mostní závěry lamelové (druh 8) dle TKP, kapitola 23, čl Dodávka a přejímka mostních závěrů bude provedena dle TP 86 a TKP 23 Mostní závěry budou vodotěsné až po spodní okraje říms. Jejich návrh a osazení podle TKP, kap. 23, provedení musí vyhovovat TP 86 Mostní závěry. Pro dálniční mosty je požadována záruční doba 10 let.

44 ZTKP Mostní závěry obecné požadavky Pokud není mostní závěr jako typ schválený pro použití pro zabudování do staveb pozemních komunikací ŘSD ČR, musí zhotovitel předložit jako součást žádosti o schválení výrobku pro zabudování do konkrétní stavby kompletní technickou dokumentaci k posouzení typu dle požadavků TP86 a průkazní zkoušky typu mostního závěru a nekovových materiálů (v souladu s požadavky TP86) a ev. umožní nahlédnout do platné licenční dokumentace.

45 ZTKP Mostní závěry obecné požadavky Průkazní zkoušky musí být v souladu s požadavky TP 86, resp. ETAG 032: Mostní závěr musí splňovat požadavky ETAG 032 na kategorii životnosti 4, to je 50 let Mostní závěr musí splňovat požadavky ETAG 032 na kategorii provozu 1, to je 2mil cyklů za rok dle ČSN EN Součástí žádosti o odsouhlasení MZ musí být plán a požadavky na údržbu.

46 ZTKP Mostní závěry obecné požadavky Typ mostního závěru, výrobce/dovozce a výrobní technická dokumentace musí být před jeho osazením, resp. před zahájením výroby, odsouhlasen Objednatelem. Výrobna mostního závěru, vč. aplikátora protikorozní ochrany, musí splňovat požadavky pro způsobilost podle metodického pokynu SJ- PK ŘSD ČR, TP86, TKP kapitol 23, 19 A a 19 B. Součástí žádosti o schválení typu výrobku pro zabudování do stavby budou doklady prokazující způsobilost výrobce/dodavatele dle výše uvedených předpisů.

47 ZTKP Mostní závěry obecné požadavky Výrobce/dodavatel mostního závěru/zhotovitel stavby garantuje, že mostní závěr je určen pro zatížení dopravou dle předpokladu zadávací dokumentace a pro toto zatížení je odborně navržen, posouzen, vyroben a zkoušen Mostní závěr musí mít po zabudování elektrický izolační odpor min. 5kΩ, výrobce/dodavatel MZ musí mít v souladu s požadavky TP86 přezkoumanou tuto vlastnost s kladným výsledkem již v rámci certifikace výrobku.

48 ZTKP Mostní závěry výměna těsnícího profilu Pokud budou použity mostní závěry se sníženou hlučností s tělesy se zvláštní tvarovou úpravou, musí být konstrukčně uzpůsobeny tak, že výměna těsnícího profilu bude možná bez demontáže systému pro snížení hlučnosti. Těsnící profil nesmí být připevněn pomocí šroubů, lepidla, drátů, nýtů, přítlačných lišt nebo jiných doplňkových upevňovacích zařízení.

49 ZTKP Mostní závěry výměna těsnícího profilu Těsnící profil musí splňovat požadavky TP86, kap musí být odolný vůči UV záření,elektroizolační odpor min. 5kΩ. Vlastnosti materiálu pro těsnící profil deklaruje výrobce/dodavatel mostních závěrů průkazní zkouškou (vlastnosti a parametry musí splňovat požadavky dle čl TP86 a TP86 část elastomerní prvky pro těsnění ). Při dílenské přejímce výrobce/dodavatel doloží protokol o kontrolní zkoušce nebo 3.1 atest v rozsahu sledovaných vlastností uvedených v tabulce 8.2, čl TP86, s vyhodnocením požadovaných parametrů vůči průkazní zkoušce a parametrům stanovených v čl TP86

50 ZTKP Mostní závěry výměna těsnícího profilu Těsnící profily nesmí přicházet při provozu do styku s koly dopravních prostředků. Těsnící profil musí být vyměnitelný při rozevření jedné spáry min. 30 mm. Výrobce prokáže demontovatelnost těsnícího profilu při daném rozevření spáry a na vyžádání správce stavby předvede demontáž.

51 ZTKP Mostní závěry ocelová konstrukce Třída provedení dle ČSN EN A1 pro ocelovou konstrukci mostního závěru musí být EXC3, pokud nestanoví projektant ZDS nebo RDS požadavek vyšší. Kotevní oka mostního závěru musí být přivařena k vodorovné i svislé části, minimální výška svislé části od horní úrovně kotvení je 120 mm. Mostní závěr musí být konstrukčně uzpůsoben tak, aby minimální šířka profilu pro natavení hydroizolace byla 100mm..

52 ZTKP Mostní závěry hybridní profily hybridní ocelový profil, tzn. profil s tělem z konstrukční oceli a hlavou z austenitické oceli, svar mezi materiály nesmí mít negativní vliv na vodotěsnost závěru, a musí být provedený na plný průvar. Kvalita materiálu austenitické oceli musí splňovat požadavky na odolnost proti CHRL, dle požadavků kapitoly TKP 19.A U spoje materiálů musí být vyloučena bimetalická koroze. Kombinace materiálu a jejich spoje provedené svařováním podléhají zkouškám typu/počátečním zkouškám výrobku. Fyzikální a chemické vlastnosti materiálu musí být doloženy inspekčním certifikátem 3.1 pro všechny použité materiály.

53 ZTKP Mostní závěry šroubové spoje Šroubové spoje u mostního závěru na nosných prvcích jako např. traverzy, prvky řízení pohybu, lamely a na prvcích pro snížení hlučnosti jsou zakázané. V případě použití šroubových spojů jiných prvků než výše uvedených, vč. třmenů, bude zhotovitelem (za účasti výrobce) provedena kontrola všech spojů v době 3 měsíců a následně po 1 roce po uvedení do provozu. Kontrola bude protokolována, předána objednateli. Použití nýtových spojů, vč. dutých a trhacích nýtů, je zakázané v konstrukčních spojích (např. kluzný plech traverzy).

54 ZTKP Mostní závěry lamelové (druh 8) S ohledem na dopravní zatížení a důležitost komunikace není možné použít nový typ mostního závěru, tzn. nelze použít typ výrobku, který není provozován na alespoň jedné stavbě ŘSD ČR, a to na dálnici nebo silnici I. třídy, nejméně 3 poslední roky před podáním nabídky, a to bez poruch. Tuto skutečnost musí výrobce/dodavatel mostního závěru doložit referenčním listem potvrzeným ŘSD ČR.

55 ZTKP Mostní závěry lamelové (druh 8) Požadavky na systémy zajišťující rovnoměrné rozevření jednotlivých lamel jsou následující: Systém rovnoměrného rozevření mezer musí zajistit maximální odchylku mezi jednotlivými mezerami do 10mm a žádné prvky pro řízení rovnoměrného rozevření jednotlivých mezer mezi lamelami nesmí být namáhány kroutícím, neboli torzním momentem. je možné využít i systém, který nepotřebuje prvky pro rovnoměrné rozevření mezer mezi lamelami tzv. systém nenuceného geometrického tvaru - např. systém kluzných a otočných traverz, pokud tento systém umožňuje rovnoměrné rozevření mezer a zajistí maximální odchylku mezi jednotlivými mezerami do 10mm

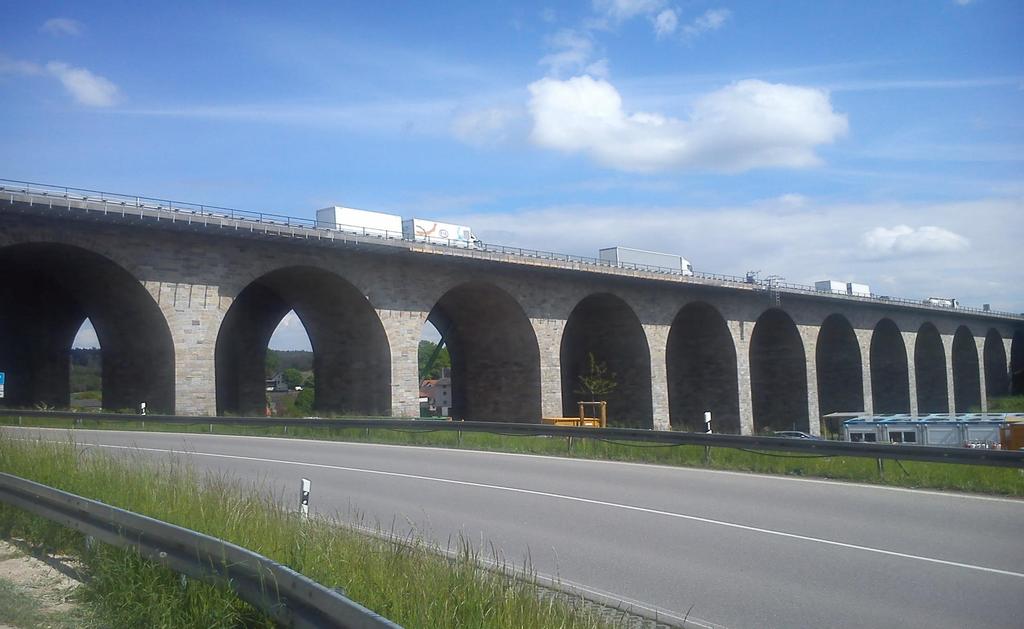

56 Námitky při veřejných zakázkách výměny ložisek a závěrů

57 Námitky při vypsání veřejných zakázek

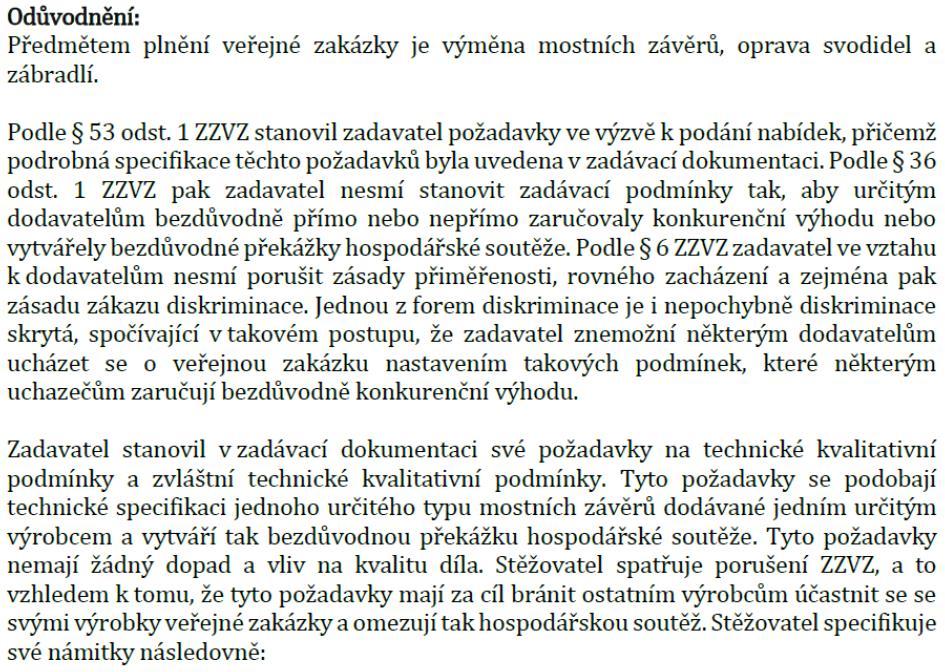

58 Námitky při vypsání veřejných zakázek Zadavateli není jasné, z čeho Stěžovatel usuzuje, že Zadavatel stanovil v zadávací dokumentaci své požadavky na technické kvalitativní podmínky a zvláštní kvalitativní podmínky tak, že se cíleně podobají technické specifikaci jednoho určitého typu mostních závěrů dodávané jedním určitým výrobcem a vytváří tak bezdůvodnou překážku hospodářské soutěže. Zadavatel konstatuje, že stěžovatel neuvedl ani u jednoho požadavku zadávacích podmínek, kterého určitého výrobce zadavatel dle tvrzení stěžovatele upřednostňuje a cíleně navádí k jednomu řešení zmíněného technického řešení a tím omezuje počet možných výrobců resp. dodavatelů předmětných mostních závěrů. Zadavatel, i přes uvedenou nekonkrétnost námitek stěžovatele, upřesní a zdůvodní požadavky k jednotlivým námitkám stěžovatele.

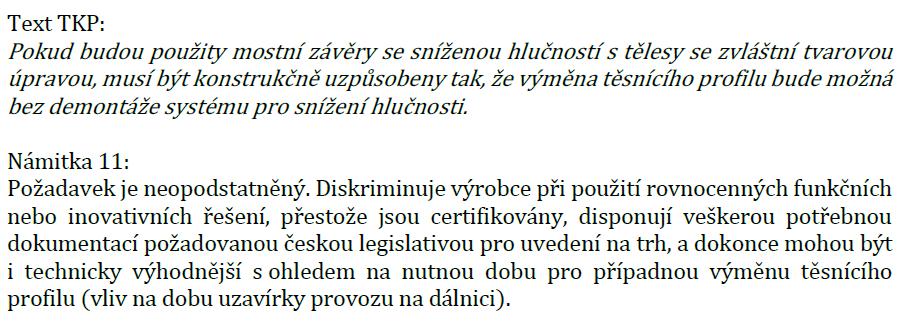

59 Námitky při vypsání veřejných zakázek

60 Námitky při vypsání veřejných zakázek Zadavateli není známo, že by uvedené řešení bylo specifické a používáno jen jediným výrobcem. Zadavatel nesouhlasí s tvrzením stěžovatele, že uvedené řešení, nemá žádný vliv na kvalitu ani životnost výrobku. Zadavatel má zvýšené náklady spojené demontáží a zpětnou montáži částí konstrukce při výměně těsnícího profilu. Zadavatel veřejné zakázky je povinen postupovat s péčí řádného hospodáře a proto na tomto požadavku trvá a nevidí žádnou souvislost s konkrétním výrobcem.

61 Námitky při vypsání veřejných zakázek Požadavky zadávací dokumentace a ZTKP jsou požadavky objednatele, které vznikly na základě zkušeností s provozováním a správou komunikací. Jsou podloženy dlouhodobým sledováním a údržbou ložisek a mostních závěrů. Skutečnost, že některý výrobce nesplňuje požadavky na dodávku ložisek a závěrů dle požadavků objednatele, není v žádném případě diskriminace, a to ani skrytá, protože zadavatel nestanovuje svými požadavky žádnému případnému uchazeči bezdůvodnou konkurenční výhodu.

62 Námitky při vypsání veřejných zakázek Objednatel požaduje bezpodmínečně plnit požadavky legislativních a resortních předpisů, a zároveň plnění ZTKP kde požadavky těchto předpisů upřesňuje. Objednatel požaduje kvalitní provedení díla za které zaplatí požadovanou cenu. Pro objednatele je nepřípustné zabudovat výrobek, jehož údržbu či běžnou opravu může zadat pouze jednomu dodavateli a nebo jeho údržba či běžná oprava vyvolává zvýšené náklady ( např. nákupem dílů které se nedají znovu použít, přestože nejsou poškozeny).

63 Námitky při vypsání veřejných zakázek Pokud se některý z uchazečů o veřejnou zakázku domnívá, že jeho preferovaný výrobce ložisek či závěrů nesplňuje požadavky zadavatele, nechť v námitkách hovoří konkrétně a věcně. Zadavatel, přestože ho to neskutečně zdržuje a obtěžuje, je povinen v zákonné lhůtě stěžovateli odpovědět. V případě že s odpovědí zadavatele stěžovatel nesouhlasí, může postupovat dle platného právního řádu.

64 Dokončené a plánované revize technických předpisů vztahujících se k mostním závěrům a ložiskům

65 Dokončené revize technických předpisů TKP 22 Mostní ložiska TKP 19 B Protikorozní ochrana ocelových mostů a konstrukcí Zavádí se: TP 262 Ložiska mostů pozemních komunikací Ruší se TP 160 Mostní elastomerová ložiska TP 173 Použití mostních hrncových ložisek

66 Plánované revize technických předpisů v roce 2018 TKP 23 Mostní závěry TP 86 Mostní závěry TP 75 Uložení nosných konstrukcí mostů PK Zrušení TP 80 Elastický mostní závěr

67 Revize TKP 23 a TP 86 Návrh členů TRR zaslán ke schválení na MD. Probíhá překlad ETAG 032 Do by měla proběhnout transformace ETAG 032 na EAD. Začátkem dubna 2018 je předpokládané úvodní jednání TRR k revizi TKP 23 a TP 86. Výsledek?

68 Omezení používání mostních závěrů na komunikacích ŘSD

69 Mostní závěry v České republice Pro mostní závěry je platný předpis TP86 z roku Tento předpis rozlišuje 8 druhů mostních závěrů (značení je ve shodě s ETAG 032) Druh 1 volná dilatační spára Druh 2 podpovrchový mostní závěr Druh 3 elastický mostní závěr Druh 4 mostní závěr s jednoduchým těsněním spáry Druh 5 kobercový mostní závěr Druh 6 hřebenový mostní závěr Druh 7 podporovaný mostní závěr Druh 8 lamelový mostní závěr

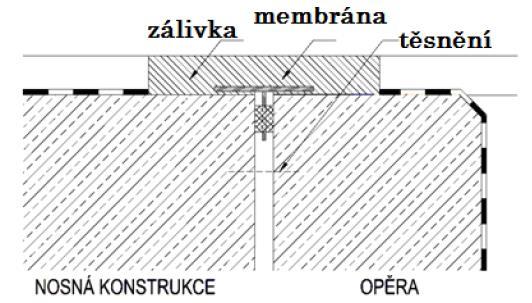

70 Poruchy mostních závěrů druh 3 Elastický mostní závěr Definice dle TP 86: těsněný mostní závěr - jeho konstrukci tvoří krycí plech, popř. ochranná membrána překrývající dilatační spáru a zálivkovou hmotu - zálivková hmota přenáší svislé pohyblivé zatížení a vodorovné síly

71 Poruchy mostních závěrů druh 3 Elastický mostní závěr VÝHODY: NEVÝHODY: - Rychle proveditelný - Cenově výhodný - Je nízkohlučný - Životnost cca 3-5 let dle provozu - Při vyšších teplotách dochází k tečení materiálu - Není řešen detail navázání hydroizolace na mostní závěr - Detaily napojení na římsu

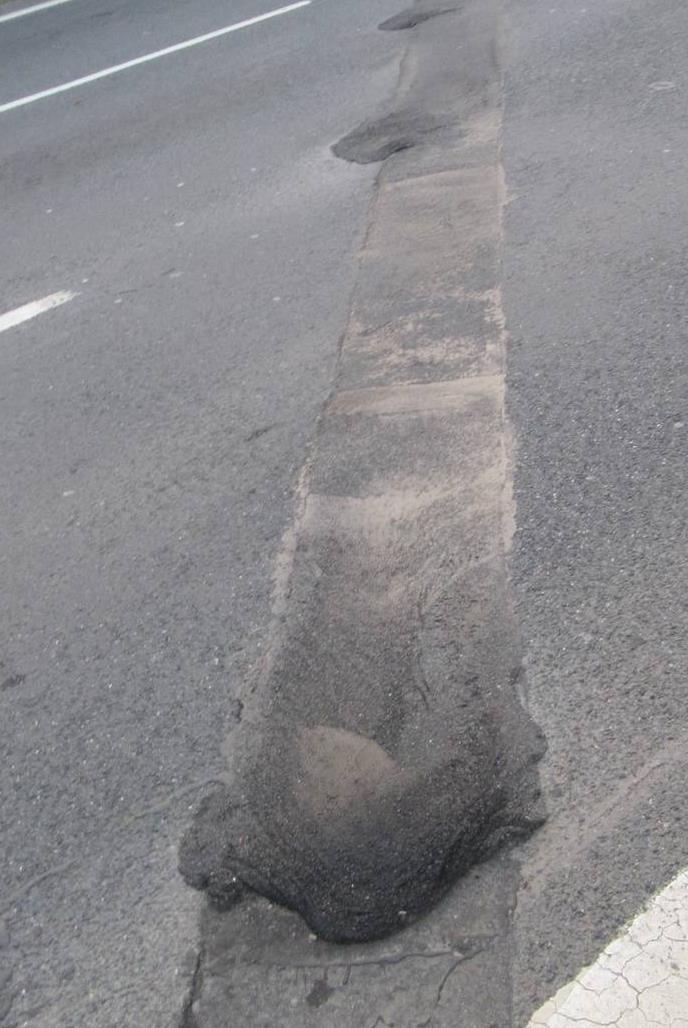

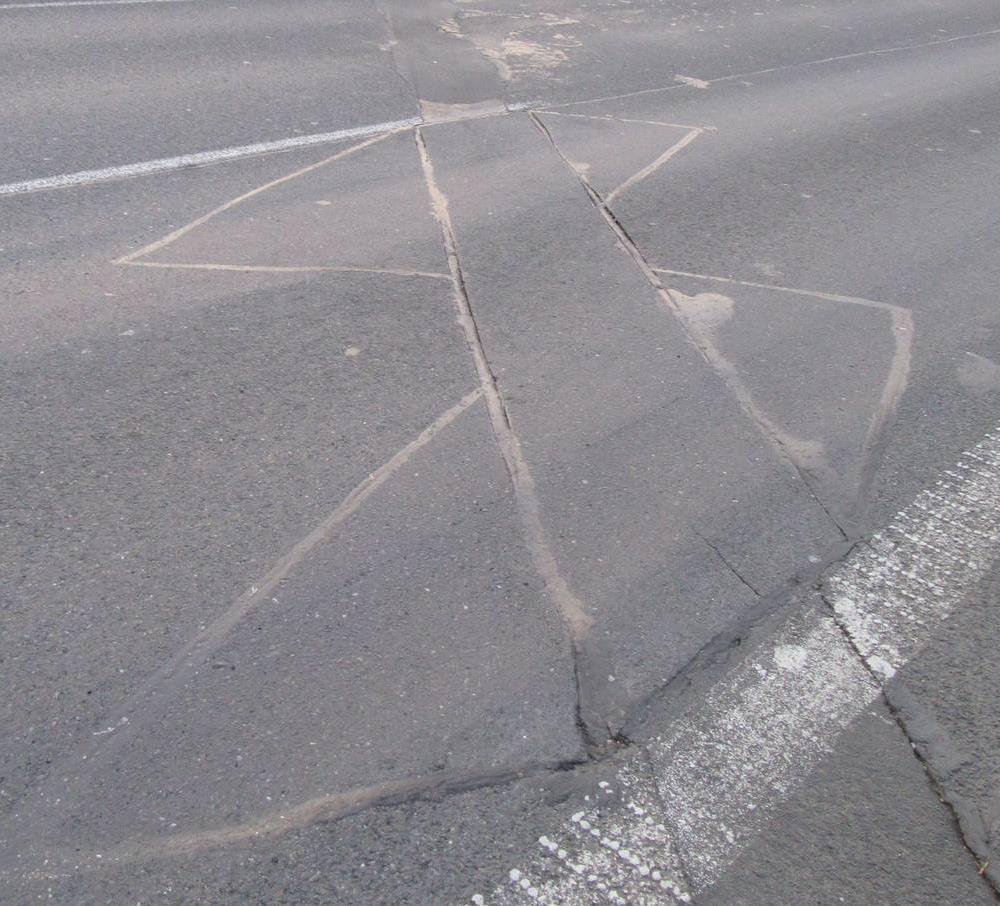

72 Poruchy mostních závěrů druh 3 Elastický mostní závěr VYJETÉ KOLEJE TEČENÍ MZ Nepoužívat pro dálnice a silnice I. třídy

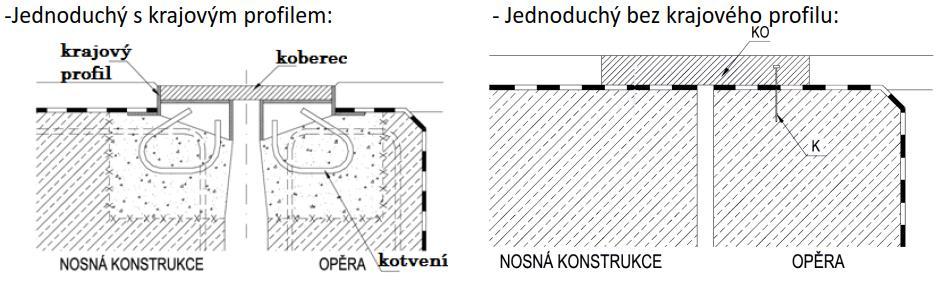

73 Poruchy mostních závěrů druh 5 Kobercový mostní závěr Definice dle TP 86: těsněný mostní závěr - jeho konstrukci tvoří kotvení a koberec, případně krajové profily - koberec přenáší pohyblivé zatížení

74 Poruchy mostních závěrů druh 5 Kobercový mostní závěr VÝHODY: NEVÝHODY: - Rychle proveditelný - Cenově výhodný - Je nízkohlučný - Životnost cca 8-10 let dle provozu - Velké množství šroubových spojů - Přímopojížděný elastomerový prvek - Není vyřešen detail přechodu na římsu

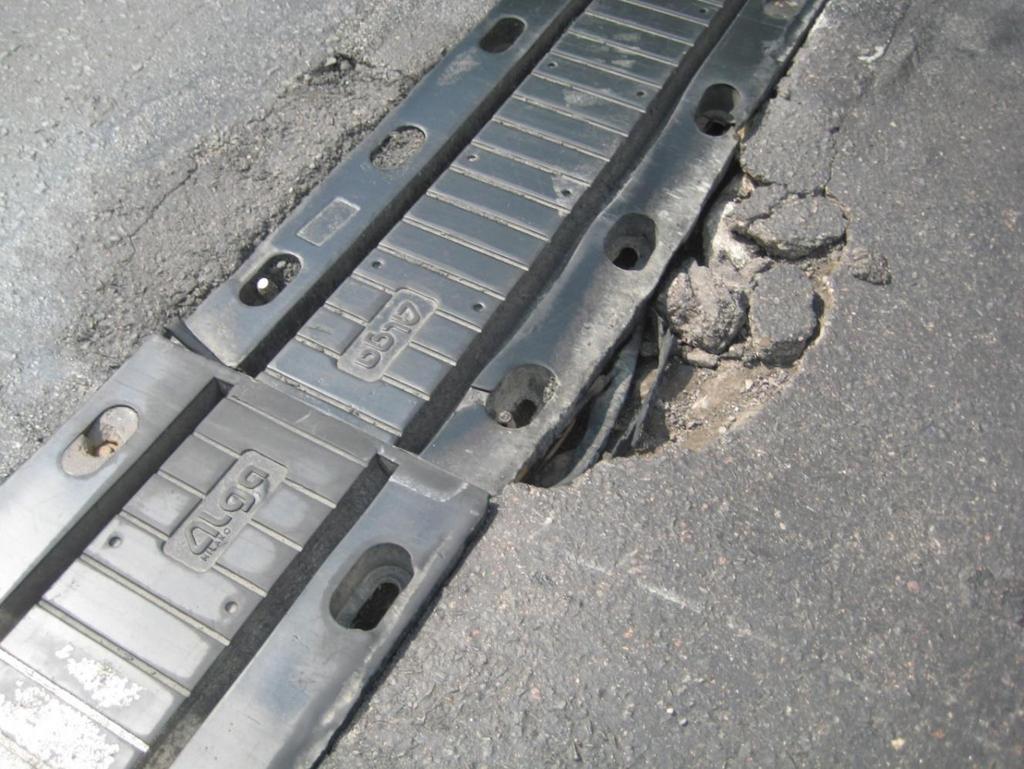

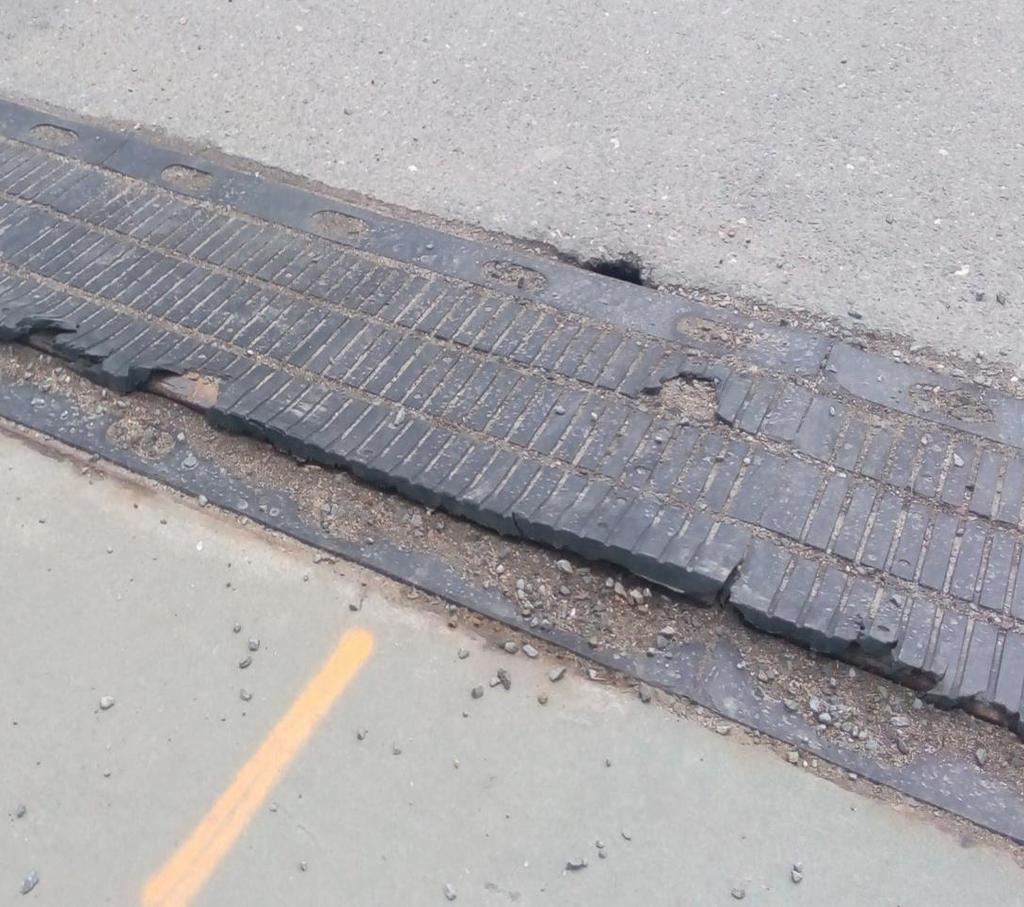

75 Poruchy mostních závěrů druh 5 Kobercový mostní závěr ŠROUBOVÉ SPOJE A PŘÍMO POJÍŽDENÝ ELASTOMER

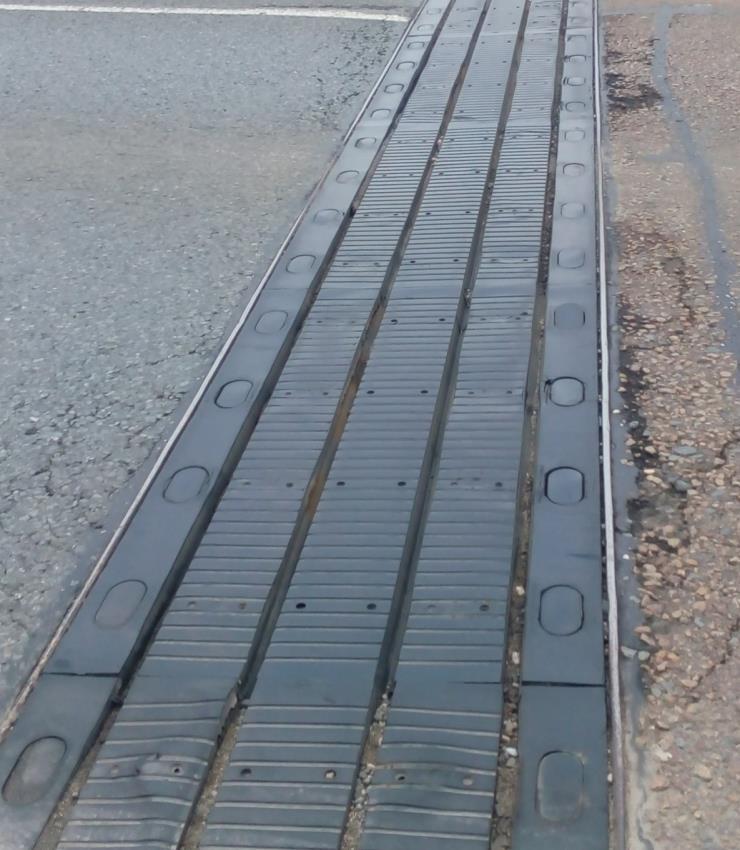

76 Poruchy mostních závěrů druh 5 Kobercový mostní závěr ŠROUBOVÉ SPOJE A PŘÍMO POJÍŽDENÝ ELASTOMER

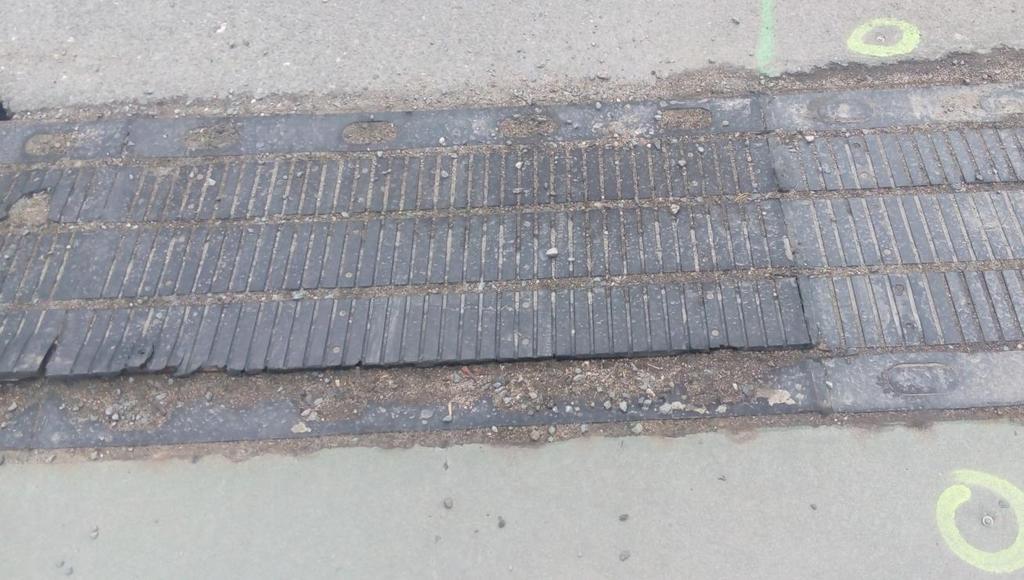

77 Poruchy mostních závěrů druh 5 Kobercový mostní závěr NEPOUŽÍVAT NA DÁLNICE A SILNICE I. TŘÍDY

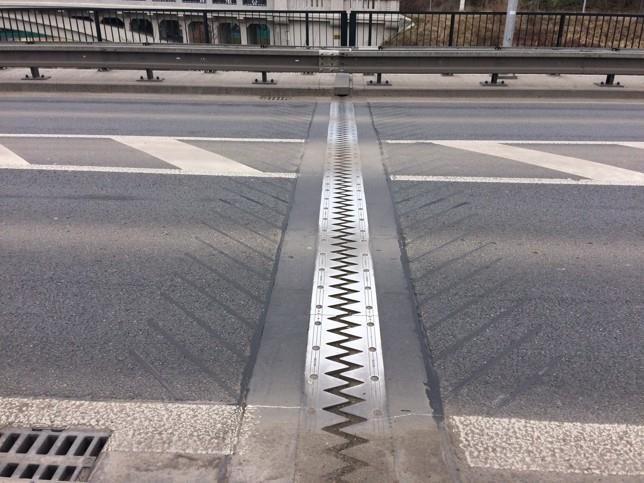

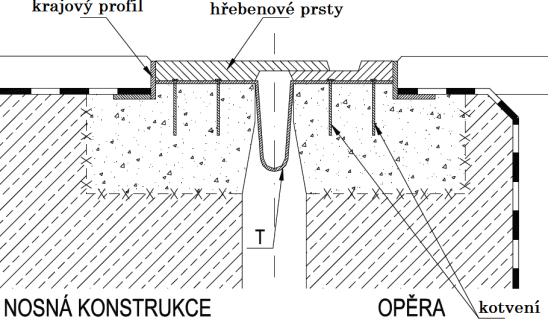

78 Poruchy mostních závěrů druh 6 Hřebenový mostní závěr Definice dle TP 86: povrchový mostní závěr, který může být provedený jako těsněný nebo netěsný - jeho konstrukci tvoří kotvené ocelové prsty - těsnění mostního závěru se provádí pomocí zvláštní těsnící membrány

79 Poruchy mostních závěrů druh 6 Hřebenový mostní závěr VÝHODY: NEVÝHODY: - Rychle proveditelný - Je nízkohlučný - Životnost cca 8-12 let dle provozu - Velké množství šroubových spojů - Není vyřešen detail přechodu na římsu - Nelze provést kontrolu ze spodní strany - Obtížná údržba - Řešení detailů odvodnění - Geometrické tolerance - U některých typů není řešeno napojení hydroizolace na mostní závěr

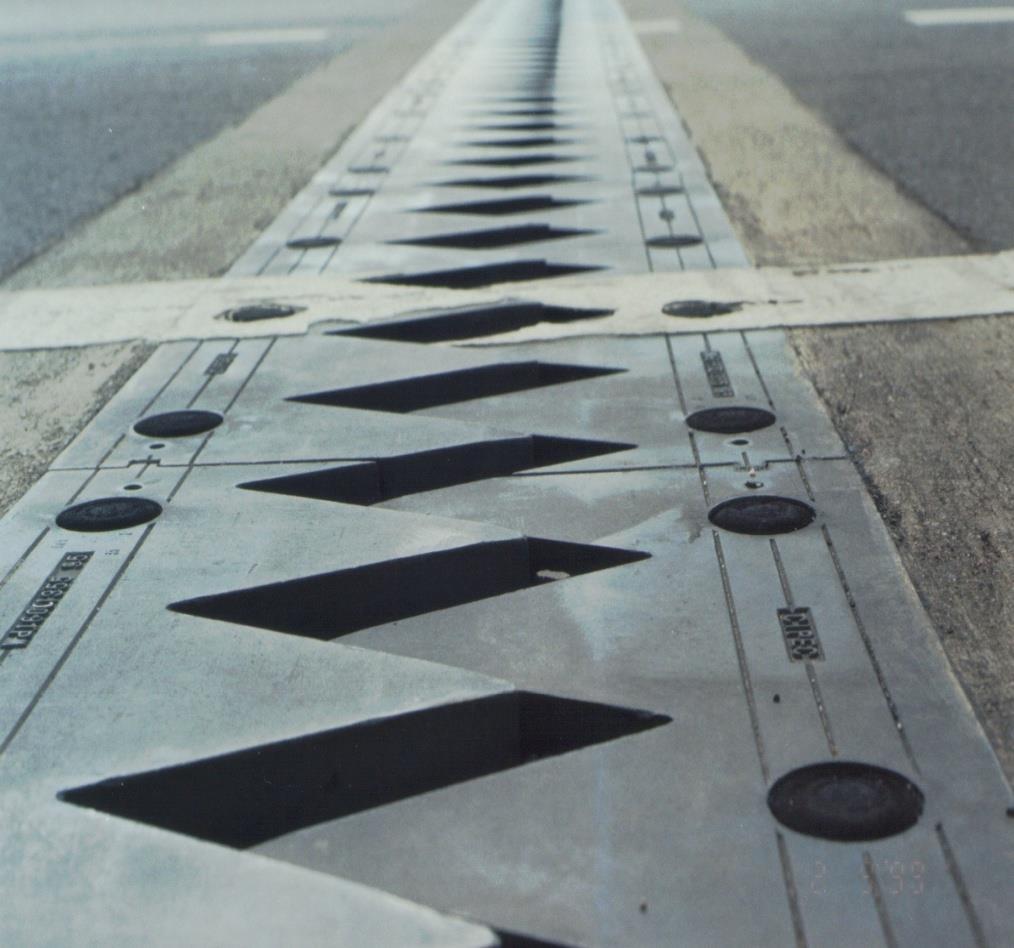

80 Poruchy mostních závěrů druh 6 Hřebenový mostní závěr GEOMETRICKÉ TOLERANCE

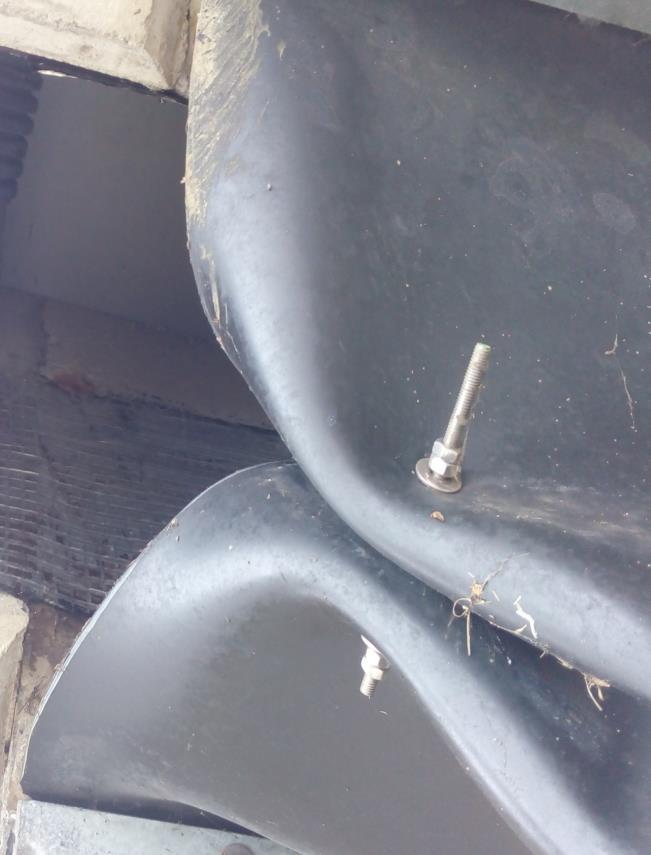

81 Poruchy mostních závěrů druh 6 Hřebenový mostní závěr NENÍ ŘEŠENO NAPOJENÍ HYDROIZOLACE

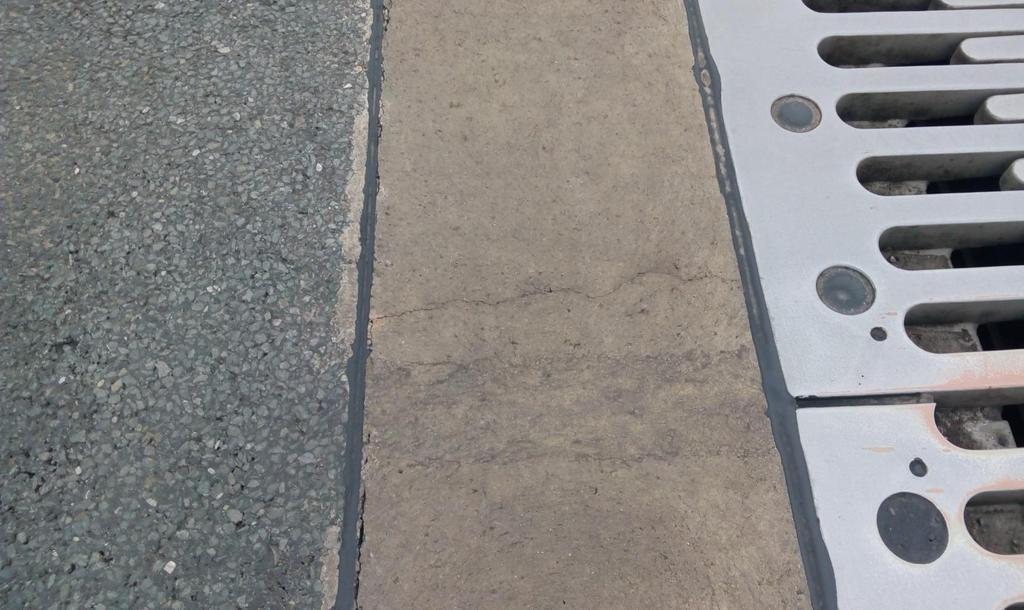

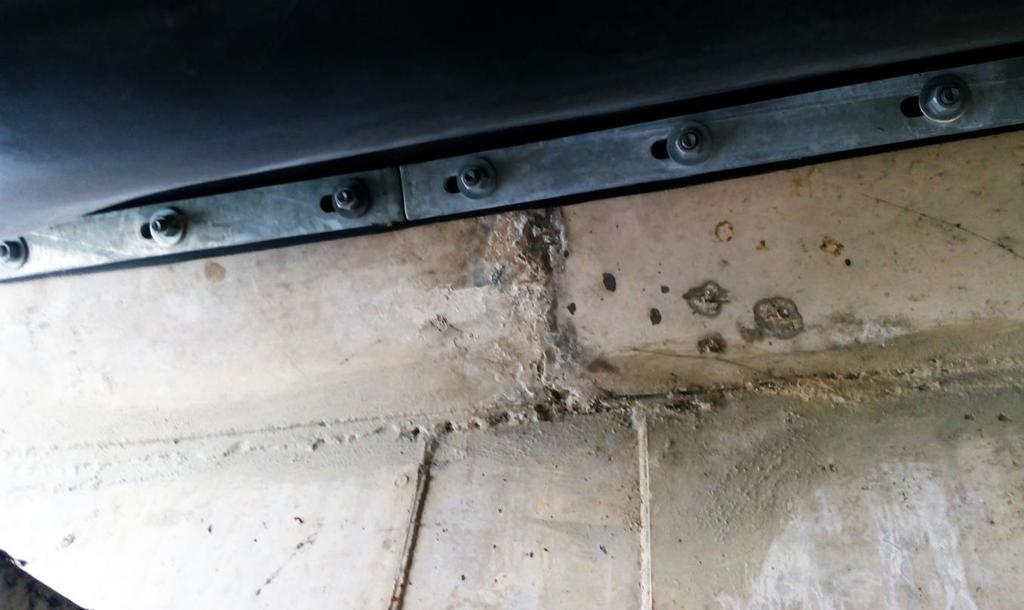

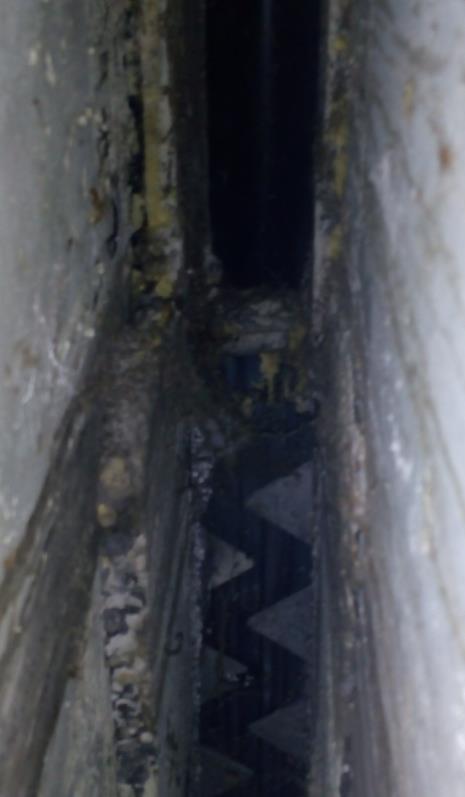

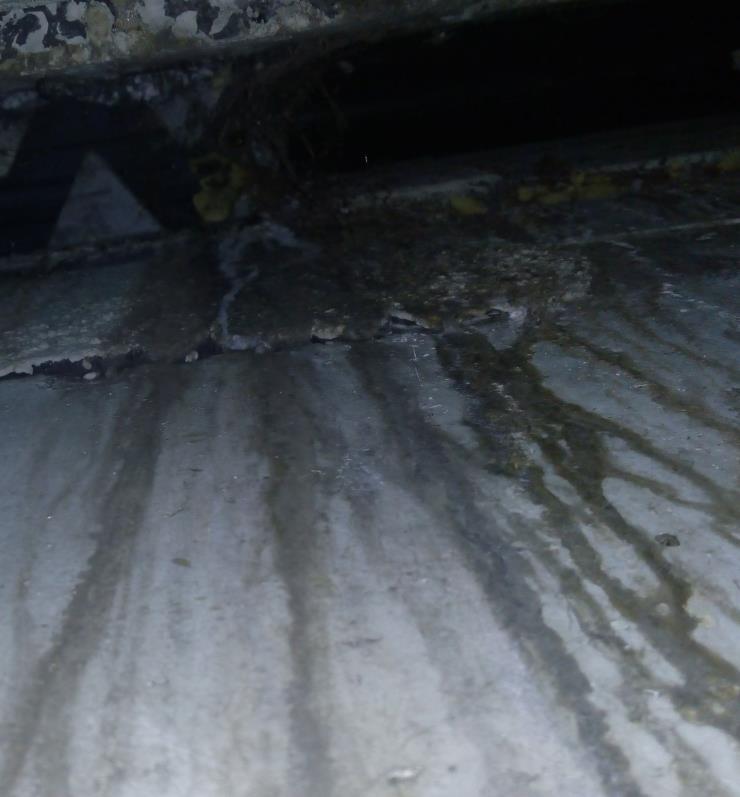

82 Poruchy mostních závěrů druh 6 Hřebenový mostní závěr NENÍ MOŽNÁ KONTROLA MZ ZE SPODNÍ STRANY

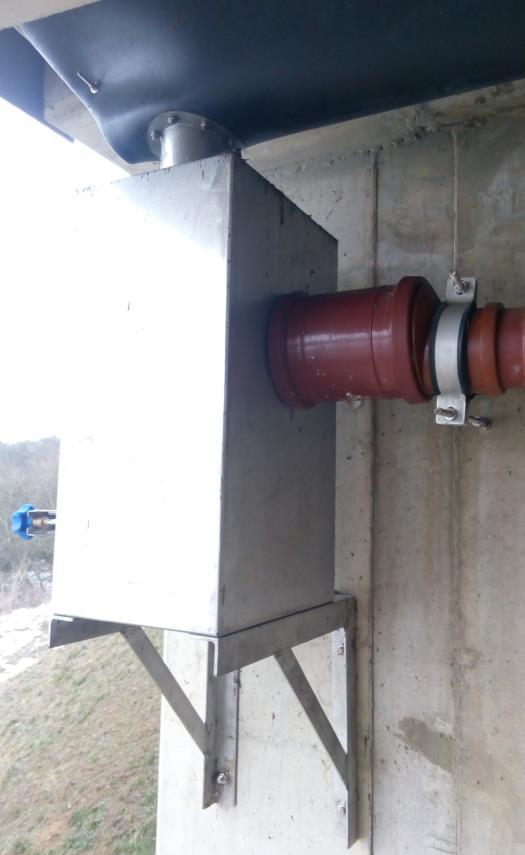

83 Poruchy mostních závěrů druh 6 Hřebenový mostní závěr ŘEŠENÍ ODVODNĚNÍ MZ

84 Poruchy mostních závěrů druh 6 Hřebenový mostní závěr DETAILY NAPOJENÍ NA ŘÍMSU

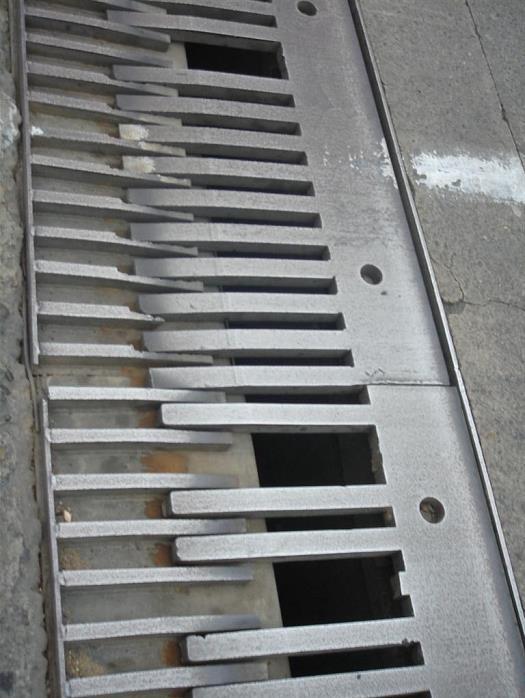

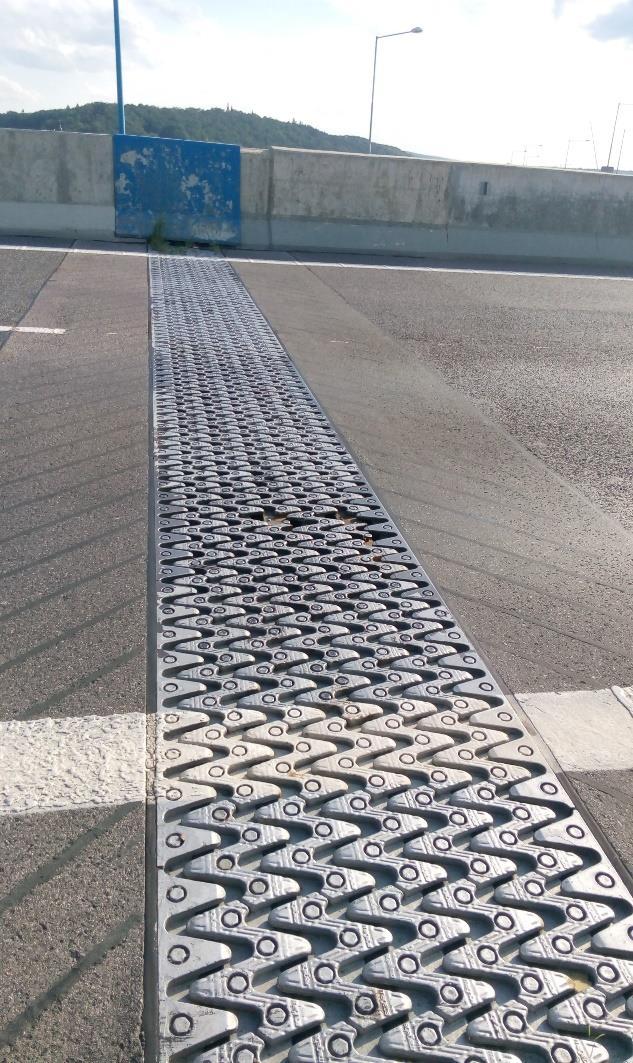

85 Poruchy mostních závěrů druh 6 Hřebenový mostní závěr VE VÝJÍMEČNÝCH PŘÍPADECH POUŽÍT DÁLNICE A SILNICE I. TŘÍDY

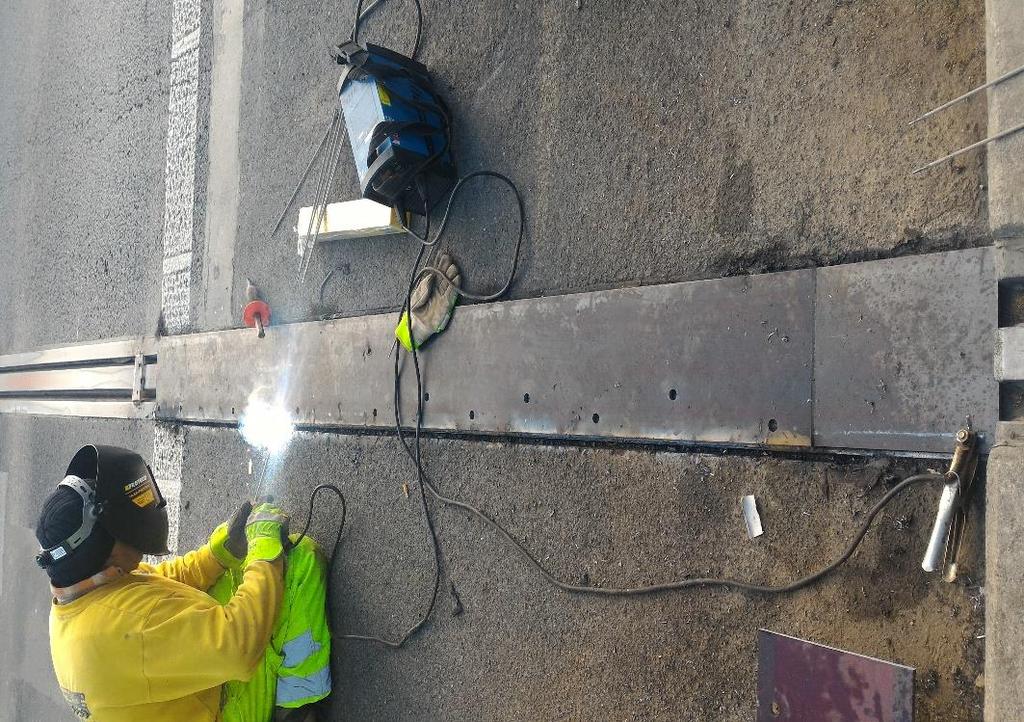

86 Kdyby se přes veškeré úsilí vyskytl zdánlivě neřešitelný problém

87 Vždy ho dokáže Vyřešit Dopravní značení Děkujeme za pozornost
