KONTROLA PROJEKTU, VÝROBY, PKO A MONTÁŽE OCELOVÝCH MOSTŮ ING. PETR MATOUŠEK

Transkript

1 KONTROLA PROJEKTU, VÝROBY, PKO A MONTÁŽE OCELOVÝCH MOSTŮ ING. PETR MATOUŠEK

2 ÚVOD KONTROLA PROJEKTU, VÝROBY, PKO A MONTÁŽE OCELOVÝCH MOSTŮ JE KOMPLEXNÍ PROBLEMATIKOU, KTERÁ JE ÚZCE PROVÁZANÁ SE VŠEMI SOUVISEJÍCÍMI ČINNOSTMI. HLAVNÍMI BODY CELÉHO PROCESU JSOU ZEJMÉNA KONTROLA NÁVRHU A PROVEDENÍ VHODNÉHO TECHNICKÉHO ŘEŠENÍ, KONTROLA ÚPLNÉ SPECIFIKACE POŽADAVKŮ NA DODÁVKU A VÝROBU OK A KONTROLA SAMOTNÉ REALIZACE A PROVEDENÍ OK.

3 PRO KONEČNÝ DOBRÝ VÝSLEDEK REALIZACE OK MOSTU JSOU TYTO ČINNOSTI ZCELA ZÁSADNÍ. KONTROLU PROVÁDĚNOU PŘÍPRAVĚ A REALIZACI OK JE MOŽNO ROZDĚLIT DO TĚCHTO SKUPIN: PROJEKT OK (PDPS, RDS VČETNĚ VTD) VÝROBA OK MOSTU PROVÁDĚNÍ PKO MONTÁŽ OK

4 PROJEKT OK PŘI NÁVRHU OCELOVÉ KONSTRUKCE JE PODSTATNÉ, ABY BYL PROJEKT (ZEJMÉNA VE STUPNI PDPS) PROVEDEN SE ZOHLEDNĚNÍM VŠECH SOUVISEJÍCÍCH VAZEB A ČINNOSTÍ, KTERÉ JSOU VELMI ÚZCE PROPOJENY A MAJÍ ZÁSADNÍ VLIV NA KONEČNÝ VÝSLEDEK REALIZACE DÍLA. DŮLEŽITÝM PARAMETREM PŘI NÁVRHU OCELOVÉ KONSTRUKCE JE VHODNÉ TECHNICKÉ ŘEŠENÍ, KTERÉ JE ZÁVISLÉ ZEJMÉNA NA: PROSTOROVÉM USPOŘÁDÁNÍ KONSTRUKCE (ŠÍŘKOVÉ USPOŘÁDÁNÍ, ROZPĚTÍ POLÍ, PŘEKONÁVANÁ PŘEKÁŽKA A DALŠÍ) VÝHLEDOVÉ INTENZITĚ DOPRAVY POSTUPU VÝSTAVBY UMÍSTĚNÍ KONSTRUKCE (INTRAVILÁN, EXTRAVILÁN) ARCHITEKTONICKÉM ŘEŠENÍ POŽADAVCÍCH NÁSLEDNÉ ÚDRŽBY A DALŠÍCH OVLIVŇUJÍCÍCH FAKTORECH

5 PROJEKT OK TECHNICKÉ ŘEŠENÍ JE KROMĚ VÝŠE ZMÍNĚNÝCH PARAMETRŮ SAMOZŘEJMĚ OVLIVNĚNO I ZKUŠENOSTMI PROJEKČNÍHO TÝMU. PROTO JE ZEJMÉNA U VÝZNAMĚJŠÍCH PROJEKTŮ VELMI VHODNÉ ZAJISTIT OPONENTNÍ POSUDEK A KONTROLU PROJEKTU OSOBAMI, KTERÉ JSOU NA VÝBORNÉ TECHNICKÉ ÚROVNI A MAJÍ ODPOVÍDAJÍCÍ PRAXI V OBORU. TYTO MECHANISMY BY MĚLY BÝT SCHOPNÉ ZAJISTIT OPTIMÁLNÍ ŘEŠENÍ A MINIMALIZOVAT PŘÍPADNÉ PROBLÉMY PŘI REALIZACI DÍLA A JEHO NÁSLEDNÉM UŽÍVÁNÍ.

6 PROJEKT OK VHODNÉ TECHNICKÉ ŘEŠENÍ JE ZÁKLADNÍM PŘEDPOKLADEM PRO PRŮBĚH DALŠÍCH ČINNOSTÍ A JE NUTNÉ HO ZAJISTIT JIŽ VE STUPNÍCH PROJEKTU PRO ÚZEMNÍ ROZHODNUTÍ A STAVEBNÍ POVOLENÍ. VHODNÁ ŘEŠENÍ NEVHODNÁ ŘEŠENÍ

7 PROJEKT OK PROJEKT VE STUPNI PDPS MUSÍ KROMĚ VHODNÉHO TECHNICKÉHO ŘEŠENÍ OBSAHOVAT TAKÉ DALŠÍ ZÁSADNÍ INFORMACE, KTERÉ JSOU VELMI DŮLEŽITÉ PRO NÁSLEDNOU REALIZACI PROJEKTU VE STUPNI RDS A VTD. TYTO ČÁSTI PROJEKTU JSOU VELMI DŮLEŽITÉ PRO DALŠÍ NAVAZUJÍCÍ STUPNĚ DOKUMENTACE. JEDNÁ SE ZEJMÉNA O: STANOVENÍ ZÁKLADNÍCH PODMÍNEK PRO REALIZACI DÍLA JAKO JSOU NAPŘ. TŘÍDA PROVEDENÍ DLE EN 1990 A EN , POŽADOVANÝ I.C. ZÁKLADNÍHO A PŘÍDAVNÉHO MATERIÁLU DLE EN 10204, POŽADOVANÁ JAKOST SVARŮ DLE ISO 5817 A DALŠÍ DŮLEŽITÉ PARAMETRY OZNAČENÍ OCELI A JAKOSTNÍHO STUPNĚ ZÁKLADNÍHO MATERIÁLU A STANOVENÍ ODPOVÍDAJÍCÍHO ROZSAHU PRŮKAZNÍCH ZKOUŠEK V SOULADU S POŽADAVKY TKP 19A, EN A EN STANOVENÍ NUTNÝCH KONTROLNÍCH ZKOUŠEK SPECIFIKACE PROJEKTU PKO A PŘÍPADNÉ DALŠÍ ZÁVAZNÉ PODMÍNKY A OMEZENÍ, U KTERÝCH JE DŮLEŽITÉ, ABY BYLY V PROJEKTU PRO ZADÁNÍ STAVBY UVEDENY.

8 PROJEKT OK TŘÍDA PROVEDENÍ BY MĚLA BÝT VOLENA S ROZMYSLEM A PODLE KRITÉRIÍ UVEDENÝCH V TKP 19A A EN PRO VĚTŠINU MOSTNÍCH KONSTRUKCÍ PLATÍ, ŽE JE DOSTAČUJÍCÍ TŘÍDA PROVEDENÍ EXC3. POUZE VE VÝJIMEČNÝCH PŘÍPADECH, KDY JSOU K TOMU OPODSTATNĚNÉ DŮVODY BY MĚLA BÝT STANOVENA TŘÍDA EXC4.

9 PROJEKT OK S TŘÍDOU PROVEDENÍ SE POJÍ TAKÉ POŽADOVANÁ JAKOST SVARŮ DLE ISO OBECNĚ PRO TŘÍDY PROVEDENÍ EXC3 POSTAČUJÍ SVARY JAKOSTI B. SVARY JAKOSTI B+ JSOU VĚTŠINOU VÁZANY NA TŘÍDU PROVEDENÍ EXC4 NEBO JSOU PŘÍMO POŽADOVÁNY PROJEKTANTEM NA ZÁKLADĚ JINÝCH DŮVODŮ. POŽADOVANÝ INSPEKČNÍ CERTIFIKÁT ZÁKLADNÍHO MATERIÁLU JE DÁN TKP 19A, I TAK JE VHODNÉ UVÉST TYTO POŽADAVKY, ABY SE PŘEDEŠLO MOŽNÝM SPEKULACÍM V DALŠÍCH STUPNÍCH DOKUMENTACE.

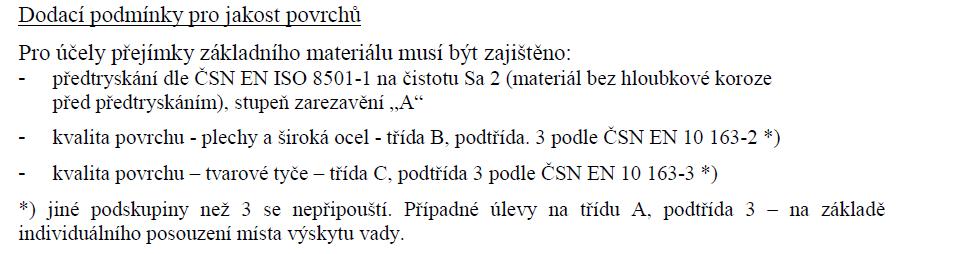

10 PROJEKT OK STANOVENÍ ZÁKLADNÍHO MATERIÁLU BY MĚLO OBSAHOVAT PLNOU POŽADOVANOU SPECIFIKACI VČETNĚ UVEDENÍ JAKOSTNÍHO STUPNĚ, VHODNOSTI PRO ZVLÁŠTNÍ POUŽITÍ A STAV PŘI DODÁNÍ. PŘÍKLAD: S355K2+N NEBO S355NL NÁVRH ZÁKLADNÍHO MATERIÁLU BY MĚL BÝT PROVEDEN SE ZOHLEDNĚNÍM EN PO REVIZI TKP 19A Z ROKU 2015 JIŽ NEJSOU PRO HLAVNÍ NOSNÉ ČÁSTI VHODNÉ POUZE JEMNOZRNNÉ OCELI, ALE JE MOŽNO NAVRHOVAT I BĚŽNÉ KONSTRUKČNÍ OCELI DLE EN

11 PROJEKT OK ZÁKLADNÍ MATERIÁL BY MĚL BÝT ROZČLENĚN PODLE JAKOSTNÍCH STUPŇŮ. POKUD JE V PROJEKTU UVEDENA INFORMACE, ŽE VEŠKERÁ OCEL BUDE DODÁNA JAKO JEMNOZRNNÁ, JE TAKOVÝTO POŽADAVEK ZEJMÉNA U OCELÍ V TLOUŠŤKÁCH DO 30MM NEOPODSTATNĚNÝ A NENÍ DOBROU VIZITKOU PROJEKTANTA OK. PŘI PRŮMĚRNÉ REFERENČNÍ TEPLOTĚ OKOLO -25 C JE MOŽNO BĚŽNĚ PŘIPUSTIT POUŽITÍ OCELÍ V JAKOSTI K2 AŽ DO 50-60MM. BĚŽNÉ KONSTRUKČNÍ OCELI JSOU VHODNÉ MATERIÁLY A MAJÍ OPROTI JEMNOZRNNÝM OCELÍM V MNOHA OHLEDECH I JISTÉ VÝHODY.

12 PROJEKT OK ROZSAH ZKOUŠEK ZÁKLADNÍHO MATERIÁLU MÁ BÝT STANOVEN V DOKUMENTACI PRO ZADÁNÍ STAVBY I KDYŽ JE STANOVEN V TKP 19A. POKUD JE TOTO JASNĚ NADEFINOVÁNO JIŽ V PDPS, VYHNEME SE PŘÍPADNÝM SPEKULACÍM A RŮZNÉMU VÝKLADU KVALITATIVNÍCH PODMÍNEK. KROMĚ DESTRUKTIVNÍCH PRŮKAZNÍCH ZKOUŠEK ZÁKLADNÍHO MATERIÁLU JE TAKÉ NUTNO STANOVIT POŽADAVKY NA ZKOUŠKY CHEMICKÉ SLOŽENÍ, JAKOST POVRCHŮ, VNITŘNÍ JAKOST A MEZNÍ ÚCHYLKY ROZMĚRŮ, TVARU A HMOTNOSTI.

13 PROJEKT OK KONTROLNÍ ZKOUŠKY SVARŮ, POŽADOVANÉ UMÍSTĚNÍ KONTROLNÍCH DESEK NA MONTÁŽI A PŘÍSLUŠNÉ POŽADOVANÉ DESTRUKTIVNÍ A NEDESTRUKTIVNÍ ZKOUŠKY MUSÍ BÝT TAKÉ STANOVENY V PDPS.

14 PROJEKT OK PROJEKTOVÁ SPECIFIKACE PKO MUSÍ BÝT PRO OCELOVÉ KONSTRUKCE ZPRACOVÁNA JIŽ VE STUPNI PDPS. ZÁROVEŇ JE NUTNÉ, ABY TATO SPECIFIKACE BYLA PROVEDENA V SOULADU S POŽADAVKY TKP 19B A EN ISO

15 PROJEKT OK SPECIFIKACE MUSÍ ZOHLEDŇOVAT KONKRÉTNÍ PODMÍNKY DANÉHO PROJEKTU A UVÁDĚT JEDNOZNAČNÉ POŽADAVKY, KTERÉ BY SE MĚLY TÝKAT ZEJMÉNA: ZÁKLADNÍHO POPISU OBJEKTU A KONSTRUKCE DĚLENÍ PODLE KONSTRUKČNÍCH PRVKŮ A POUŽITÝCH SPOJŮ POPISU PROSTŘEDÍ A ATMOSFÉRICKÝCH PODMÍNEK DLE PRVKŮ KONSTRUKCE PODMÍNEK PŘÍPRAVY A ČISTOTY POVRCHU NÁVRHU SKLADBY PKO PRO JEDNOTLIVÉ PRVKY (SE ZOHLEDNĚNÍM POSTUPU VÝSTAVBY) ŽIVOTNOSTI ÚDRŽBY INSPEKCE A DOZORU KONTROLNÍCH PLOCH POŽADOVANÉ DOKUMENTACE

16 PROJEKT OK K PROJEKTOVÉ DOKUMENTACI LZE ZÁVĚREM OBECNĚ KONSTATOVAT, ŽE POKUD JE KVALITNĚ A V PLNÉM ROZSAHU PROVEDENA SPECIFIKACE POŽADAVKŮ NA VÝROBU, MATERIÁLY A PKO JIŽ VE STUPNI PDPS, MINIMALIZUJE SE MOŽNOST SPEKULACÍ PŘI ZPRACOVÁNÍ RDS, ČÁST PROVÁDĚCÍ DOKUMENTACE A VTD OK.

17 VÝROBA OK MOSTU SAMOTNÁ KONTROLA VÝROBY OK JE SOUBOREM ČINNOSTÍ, KTERÉ NA SEBE MUSÍ LOGICKY NAVAZOVAT. KROMĚ ATYPICKÝCH PŘÍPADŮ NELZE POŘADÍ TĚCHTO ČINNOSTÍ MĚNIT. PŘI DOZOROVÁNÍ A KONTROLÁCH VÝROBY OK JE NUTNO DODRŽET NÁSLEDUJÍCÍ POŘADÍ ČINNOSTÍ: KONTROLA ZPŮSOBILOSTI VÝROBNY OK VČETNĚ JEJÍHO SCHVÁLENÍ SCHVÁLENÍ SMLUVNÍHO PARTNERA PRO NEZÁVISLOU KONTROLU I.C. 3.2 DLE EN KONTROLA A SCHVÁLENÍ VTD OK NA ZÁKLADĚ JIŽ SCHVÁLENÉ PDPS/RDS NEBO JEJÍ ČÁSTI PŘEJÍMCE OK V ČERNÉM STAVU PŘEDCHÁZÍ KONTROLA DOLOŽENÝCH KVALIFIKACÍ ODBORNÉHO PERSONÁLU, KONTROLA I.C., KONTROLA PROTOKOLŮ Z PROVEDENÝCH KONTROLNÍCH ZKOUŠEK SAMOTNÉ PROVÁDĚNÍ PŘEJÍMEK OK V ČERNÉM STAVU VČETNĚ UVOLNĚNÍ K PROVÁDĚNÍ PKO

18 VÝROBA OK MOSTU ZPŮSOBILOST VÝROBNY OK JE NUTNO PROKÁZAT V PŘÍPADĚ, ŽE DOŠLO KE ZMĚNĚ VÝROBCE OK OPROTI VÝBĚROVÉMU ŘÍZENÍ, KDE JIŽ BYL VÝROBCE SCHVÁLEN. V TOMTO PŘÍPADĚ JE NUTNO OVĚŘIT ZEJMÉNA TYTO KVALIFIKAČNÍ PŘEDPOKLADY: ZAVEDENÝ SYSTÉM ŘÍZENÍ JAKOSTI DLE ISO 9001, ISO OSVĚDČENÍ O SHODĚ ŘÍZENÍ VÝROBY DLE EN PRO POŽADOVANOU TŘÍDU PROVEDENÍ CERTIFIKACE SVAŘOVÁNÍ DLE EN ISO 3834 PRO POŽADOVANOU ÚROVEŇ OPRÁVNĚNÍ HLAVNÍHO ODBORNÉHO PERSONÁLU (ZEJMÉNA IWE, EWE, IWT, EWT, PRACOVNÍCI NDT A DALŠÍ) A PŘÍPADNÉ DALŠÍ DOKLADY VYCHÁZEJÍCÍ Z KONKRÉTNÍCH POTŘEB

19 VÝROBA OK MOSTU K PROKÁZÁNÍ ZPŮSOBILOSTI VÝROBNY TAKÉ PATŘÍ OVĚŘENÍ VÝROBNÍCH PROSTOR A VYBAVENOSTI VÝROBNY PRO VÝROBU A SAMOTNOU MANIPULACI S TĚŽKÝMI BŘEMENY

20 VÝROBA OK MOSTU SCHVÁLENÍ SMLUVNÍHO PARTNERA PRO NEZÁVISLOU KONTROLU OVĚŘENÍ JAKOSTI ZÁKLADNÍHO MATERIÁLU OBVYKLE PŘEDCHÁZÍ PŘEDLOŽENÍ NAVRHOVANÝCH SMLUVNÍCH PARTNERŮ VÝROBCE HUTNÍHO MATERIÁLU. NA ZÁKLADĚ TĚCHTO PODKLADŮ OBJEDNATEL (INVESTOR) NEBO JEHO ZÁSTUPCE ROZHODNE, KTERÝ ZE SMLUVNÍCH PARTNERŮ JE VYHOVUJÍCÍ A SCHVÁLÍ HO JAKO NEZÁVISLOU KONTROLU V HUTÍCH. POKUD OBJEDNATELI NEVYHOVUJE ŽÁDNÝ ZE SMLUVNÍCH PARTNERŮ VÝROBCE HUTNÍHO MATERIÁLU, JE NUTNO TOTO ŘEŠIT INDIVIDUÁLNĚ A POSTUPOVAT VE SHODĚ S POŽADAVKY TKP 19A A EN

21 VÝROBA OK MOSTU PROCESU SCHVÁLENÍ VTD OK PŘEDCHÁZÍ ODSOUHLASENÍ RDS, ČÁST PROVÁDĚCÍ DOKUMENTACE. PROVÁDĚCÍ DOKUMENTACE RDS MUSÍ BÝT V SOULADU S PDPS. VEŠKERÉ PŘÍPADNÉ ZMĚNY MUSÍ BÝT SCHVÁLENY PROJEKTANTEM PDPS A ODSOUHLASENY OBJEDNATELEM. TYTO ZMĚNY VE VĚTŠINĚ PŘÍPADŮ VYCHÁZEJÍ Z MOŽNOSTÍ VYBRANÉHO ZHOTOVITELE, COŽ SE MŮŽE PROJEVIT ZEJMÉNA JINÝMI TECHNOLOGIEMI A PŘÍPADNÝMI UPŘESNĚNÍMI KONSTRUKČNÍCH DETAILŮ. TO VŠE POUZE ZA PŘEDPOKLADU, ŽE NEJSOU URČITÉ TECHNOLOGIE VÝSTAVBY ZÁVAZNĚ STANOVENY JIŽ V PDPS. NA ZÁKLADĚ ODSOUHLASENÉ RDS, ČÁST PROVÁDĚCÍ DOKUMENTACE ZHOTOVITEL PŘEDLOŽÍ VTD OK, KTERÁ SE SKLÁDÁ: Z VÝROBNÍCH VÝKRESŮ TECHNOLOGICKÉ ČÁSTI SOUČÁSTÍ TÉTO DOKUMENTACE JE I TePř PKO, KTERÝ JE SOUČÁSTÍ TePř VÝROBY.

22 VÝROBA OK MOSTU VÝROBNÍ VÝKRESY SE SKLÁDAJÍ Z PRŮVODNÍHO LISTU, VÝKRESOVÉ ČÁSTI A VÝKAZU MATERIÁLŮ. POŽADAVKY NA OBSAHOVOU ČÁST JEDNOTLIVÝCH TĚCHTO PŘÍLOH JSOU STANOVENY V TKP 19A. K TÉTO ČÁSTI DOKUMENTACE JE NUTNÉ, ABY ZHOTOVITEL ZAJISTIL STANOVISKO ZPRACOVATELE PDPS/RDS, KDE SE OVĚŘUJE SOULAD S POŽADAVKY PDPS RESPEKTIVE RDS.

23 VÝROBA OK MOSTU V TECHNOLOGICKÉ ČÁSTI JE NUTNO PROVÉST KONTROLU TECHNOLOGICKÉHO PŘEDPISU VÝROBY A TECHNOLOGICKÉHO POSTUPU SVAŘOVÁNÍ VE VÝROBNĚ. ROZSAH OBSAHOVÉ ČÁSTI TĚCHTO PŘEDPISŮ JE UVEDEN V TKP 19A. PŘI KONTROLE JE NUTNO SE ZAMĚŘIT ZEJMÉNA NA: ÚDAJE O ZÁKLADNÍM A PŘÍDAVNÉM MATERIÁLU POUŽITÉ PŘÍPRAVKY, STROJNÍ VYBAVENÍ A ZAŘÍZENÍ TECHNICKÉ OBSAZENÍ ODBORNÝMI PRACOVNÍKY KONTROLA SPECIFIKACE POSTUPU SVAŘOVÁNÍ (WPS) A KONTROLA KVALIFIKACE POSTUPU SVAŘOVÁNÍ (WPQR) POSTUPY ZKOUŠENÍ NEDESTRUKTIVNÍCH ZKOUŠEK LIMITUJÍCÍ KLIMATICKÉ PODMÍNKY POKYNY PRO DĚLENÍ ZÁKLADNÍHO MATERIÁLU A SESTAVENÍ DÍLCŮ POSTUP SVAŘOVÁNÍ, POLOHA DÍLCŮ BĚHEM SVAŘOVÁNÍ POKYNY PRO MANIPULACI S DÍLCI POKYNY PRO SESTAVENÍ DÍLCŮ A ZAMĚŘENÍ DÍLCŮ VÝROBNÍ ÚCHYLKY A POKYNY PRO JEJICH ODSTRANĚNÍ POKYNY PRO SVOLÁNÍ DÍLENSKÉ PŘEJÍMKY KONTROLNÍ A ZKUŠEBNÍ PLÁN

24 VÝROBA OK MOSTU PO ODSOUHLASENÍ VTD JE MOŽNO ZAPOČÍT VÝROBU OK. PO PROVEDENÍ VŠECH NEZBYTNÝCH ÚKONŮ PRO VYROBENÍ KONSTRUKCE NEBO JEJÍ ČÁSTI JE MOŽNO SVOLAT DÍLENSKOU PŘEJÍMKU. NA ZAČÁTKU KAŽDÉ DÍLENSKÉ PŘEJÍMKY JE NUTNO PROVÉST TYTO ZÁKLADNÍ KONTROLY JAKO JSOU: KONTROLA KVALIFIKACE ODBORNÉHO PERSONÁLU, KTERÁ SE TÝKÁ ZEJMÉNA TECHNOLOGŮ, SVÁŘEČŮ, PRACOVNÍKŮ NDT KONTROLY A DALŠÍCH KONTROLA VÝROBNÍHO DENÍKU KONTROLA AKTUÁLNĚ POUŽITÝCH I.C. ZÁKLADNÍHO A PŘÍDAVNÉHO MATERIÁLU KONTROLA PROVEDENÝCH KONTROLNÍCH ZKOUŠEK JAKO JSOU NAPŘ. VT, PT, MT, UT APOD. KONTROLA ZAMĚŘENÝCH ODCHYLEK VČETNĚ JEJICH VYHODNOCENÍ

25 VÝROBA OK MOSTU PO PROVEDENÍ KONTROLY DOKLADOVÉ ČÁSTI, KTERÁ MUSÍ BÝT PŘIPRAVENA KE KAŽDÉ DÍLENSKÉ PŘEJÍMCE MŮŽE ZAPOČÍT SAMOTNÉ PROVEDENÍ DÍLENSKÉ PŘEJÍMKY. PŘI DÍLENSKÉ PŘEJÍMCE SE KONTROLUJÍ ZEJMÉNA TYTO PARAMETRY KONSTRUKCE: KONTROLA GEOMETRICKÉHO TVARU A PROSTOROVÉHO USPOŘÁDÁNÍ KONSTRUKCE NAMÁTKOVÁ KONTROLA ROZMĚRŮ DÍLCŮ A SROVNÁNÍ S PŘEDLOŽENÝMI PROTOKOLY K DÍLENSKÉ PŘEJÍMCE

26 VÝROBA OK MOSTU KONTROLA ZNAČENÍ ZÁKLADNÍHO MATERIÁLU A ZNAČENÍ POLOŽEK KONTROLA DODRŽENÍ METODY SVAŘOVÁNÍ A SVAŘOVACÍHO POSTUPU V SOULADU S WPS, WPQR A KATALOGEM SVARŮ VIZUÁLNÍ KONTROLA SVAROVÝCH SPOJŮ VČETNĚ KONTROLY SOULADU SE SPECIFIKACEMI UVEDENÝMI VE VÝROBNÍCH VÝKRESECH KONTROLA KVALITY ŠROUBOVÝCH SPOJŮ, NÝTŮ, TRNŮ A PŘÍPRAVY PRO MONTÁŽNÍ STYKY

27 VÝROBA OK MOSTU KONTROLA KVALITY PŘÍPRAVY A ČISTOTY POVRCHU DLE POŽADAVKŮ TKP 19B ZEJMÉNA PAK DODRŽENÍ POŽADOVANÉ PŘÍPRAVY POVRCHU DLE ISO

28 VÝROBA OK MOSTU PO ZAKONČENÍ PŘEJÍMKY SE O PROVEDENÍ A PRŮBĚHU VYHOTOVÍ ZÁPIS. ZÁPIS O DÍLENSKÉ PŘEJÍMCE SE VYPRACUJE V SOULADU S POŽADAVKY TKP 19A A ČSN V PŘÍPADĚ KLADNÉHO VÝSLEDKU SE KONSTRUKCE UVOLNÍ K PROVEDENÍ PKO. PO PROVEDENÍ PKO UVOLŇUJE DÍLCE VEDOUCÍ DÍLENSKÉ PŘEJÍMKY K ODVOZU NA MONTÁŽ.

29 KONTROLA PKO PKO SE PROVÁDÍ NA ZÁKLADĚ POŽADAVKŮ PROJEKTOVÉ SPECIFIKACE PKO, KTERÁ JE SOUČÁSTÍ PDPS. PŘI ZPRACOVÁNÍ TePř PKO JE NUTNO VYCHÁZET Z TĚCHTO POŽADAVKŮ, PŘÍPADNĚ POŽADAVKŮ RDS. KONTROLA PROVÁDĚNÍ PKO SE SKLÁDÁ Z NÁSLEDUJÍCÍCH ČINNOSTÍ: KONTROLA ZPŮSOBILOSTI LAKOVNY VČETNĚ JEJÍHO SCHVÁLENÍ KONTROLA A SCHVÁLENÍ TePř PKO NA ZÁKLADĚ JIŽ SCHVÁLENÉ PDPS/RDS NEBO JEJÍ ČÁSTI KONTROLA PROTOKOLŮ Z PROVEDENÝCH KONTROLNÍCH ZKOUŠEK PKO A PROVÁDĚNÍ PŘEJÍMEK PKO

30 KONTROLA PKO ZPŮSOBILOST VÝROBNY PROVÁDĚJÍCÍ PKO JE NUTNO PROKÁZAT V PŘÍPADĚ, ŽE DOŠLO KE ZMĚNĚ ZHOTOVITELE PKO OPROTI VÝBĚROVÉMU ŘÍZENÍ, KDE JIŽ BYL VÝROBCE SCHVÁLEN. ZÁSADY PRO POSOUZENÍ ZPŮSOBILOSTI ZHOTOVITELE PKO JSOU UVEDENY V TKP 19B. PŘI POSUZOVÁNÍ ZPŮSOBILOSTI JE NUTNO OVĚŘIT ZEJMÉNA TYTO KVALIFIKAČNÍ PŘEDPOKLADY: ZAVEDENÝ SYSTÉM ŘÍZENÍ JAKOSTI DLE ISO 9001, ISO OPRÁVNĚNÍ HLAVNÍHO ODBORNÉHO PERSONÁLU (ZEJMÉNA KI, KT, FROSIO, OSVĚDČENÍ METALIZÉRŮ A DALŠÍ) VÝROBNÍ PROSTORY, VYBAVENOST PRO MANIPULACI S DÍLCI A SAMOTNOU APLIKACI PKO VYBAVENOST PRO KONTROLNÍ ČINNOST A ZKOUŠKY PŘÍPADNÉ DALŠÍ DOKLADY VYCHÁZEJÍCÍ Z KONKRÉTNÍCH POTŘEB

31 KONTROLA PKO PROCESU SCHVÁLENÍ TePř PKO PŘEDCHÁZÍ ODSOUHLASENÍ RDS, ČÁST PROVÁDĚCÍ DOKUMENTACE. PROVÁDĚCÍ DOKUMETNACE RDS MUSÍ BÝT V SOULADU S PDPS. PŘÍPADNÉ ZMĚNY OPROTI POŽADAVKŮM UVEDENÝM V PDPS MUSÍ BÝT SCHVÁLENY ZPRACOVATELEM PDPS A ODSOUHLASENY OBJEDNATELEM. NA ZÁKLADĚ ODSOUHLASENÉ DOKUMENTACE VE STUPNI PDPS A RDS ZHOTOVITEL PŘEDLOŽÍ K PŘIPOMÍNKÁM TePř PKO.

32 KONTROLA PKO SAMOTNÝ TePř PKO JE UCELENÝM PŘEDPISEM, KTERÝ JEDNOZNAČNĚ DEFINUJE POŽADAVKY NA SPECIFIKACI NÁTĚROVÉHO SYSTÉMU, POŽADAVKY NA PROVÁDĚNÍ NATĚRAČSKÝCH PRACÍ A TAKÉ POŽADAVKY PRO INSPEKCI A DOZOR. NEDÍLNOU SOUČÁSTÍ PŘEDPISU JE KONTROLNÍ A ZKUŠEBNÍ PLÁN PROVÁDĚNÍ PKO. HLAVNÍMI BODY, KTERÉ MUSÍ OBSAHOVAT KAŽDÝ TePř PKO JSOU: INFORMACE O ZHOTOVITELI PKO A JEHO ODPOVĚDNÝCH PRACOVNÍCÍCH SPECIFIKACE OPS/ONS POPIS OK A JEJÍCH DÍLČÍCH ČÁSTÍ PRACOVNÍ POSTUPY APLIKACE PKO KONTROLA KVALITY PKO DOKUMENTACE A POKYNY PRO PŘEDÁVACÍ ŘÍZENÍ OSTATNÍ USTANOVENÍ JAKO JSOU SPECIFIKACE ZÁRUK, PLÁN ÚDRŽBY, BEZPEČNOST PRÁCE, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ PŘÍLOHY JAKO JSOU ZEJMÉNA PRŮKAZNÍ ZKOUŠKY SYSTÉMU, ÚDAJOVÉ A BEZPEČNOSTNÍ LISTY, DOKLADY O PROŠKOLENÍ ZHOTOVITELE OD VÝROBCE NH A DALŠÍ KONTROLNÍ A ZKUŠEBNÍ PLÁN

33 KONTROLA PKO PŘEJÍMKY PKO JE MOŽNO PROVÁDĚT AŽ NA ZÁKLADĚ ODSOUHLASENÉHO A SCHVÁLENÉHO TePř PKO. KONTROLE PKO BY MĚLA PŘEDCHÁZET KONTROLA PROVEDENÍ KONTROLNÍCH ZKOUŠEK ZHOTOVITELE A KONTROLA ZÁZNAMŮ V NATĚRAČSKÉM DENÍKU. PO PROVEDENÍ TÉTO KONTROLY NÁSLEDUJE SAMOTNÁ PROHLÍDKA PROVEDENÉ PKO, KDE JE NUTNO PROVÁDĚT OVĚŘENÍ ZEJMÉNA V TĚCHTO ZÁDRŽNÝCH BODECH: VIZUÁLNÍ HODNOCENÍ PŘÍPRAVY A ČISTOTY POVRCHU DLE ISO A ISO KONTROLA DRSNOSTI POVRCHU NEJČASTĚJI DLE ISO ISO KOMPARÁTOREM NEBO RUGOTESTEM

34 KONTROLA PKO VIZUÁLNÍ HODNOCENÍ A KONTROLY TLOUŠŤKY ZÁKLADNÍCH NÁTĚRŮ A ŽÁROVÝCH ZINKŮ NANESENÝCH PONOREM NEBO NÁSTŘIKEM VIZUÁLNÍ HODNOCENÍ A KONTROLY TLOUŠŤKY MEZIVRSTEV SYSTÉMU PKO VIZUÁLNÍ HODNOCENÍ A KONTROLY TLOUŠŤKY VRCHNÍ VRSTVY SYSTÉMU PKO

35 KONTROLA PKO V PŘÍPADĚ POCHYBNOSTÍ NEBO NA ZÁKLADĚ DOHODY SE PROVEDOU KONTROLNÍ ZKOUŠKY PŘILNAVOSTI DLE ISO ,2 V PRŮBĚHU VŠECH TĚCHTO ČINNOSTÍ SE PROVÁDÍ KONTROLA DODRŽOVÁNÍ KLIMATICKÝCH PODMÍNEK APLIKACE A TAKÉ VÝSKYT SOLÍ NEBO PRACHOVÝCH ČÁSTIC NA POVRŠÍCH JEDNOTLIVÝCH VRSTEV PKO.

36 KONTROLA PKO O PROVÁDĚNÍ PKO VEDE ZHOTOVITEL PRAVIDELNÉ ZÁZNAMY, KTERÉ JSOU VEDENY V NATĚRAČSKÉM DENÍKU A V SOUČASNÉ DOBĚ TAKÉ V RODNÝCH LISTECH JEDNOTLIVÝCH DÍLCŮ. PO PROVEDENÍ PKO JE MOŽNÉ DÍLCE UVOLNIT K EXPEDICI NA MONTÁŽ. UVOLNĚNÍ K EXPEDICI PODLÉHÁ ODSOUHLASENÍ JAK DOZORA PKO, TAK DOZORA SAMOTNÉ OK.

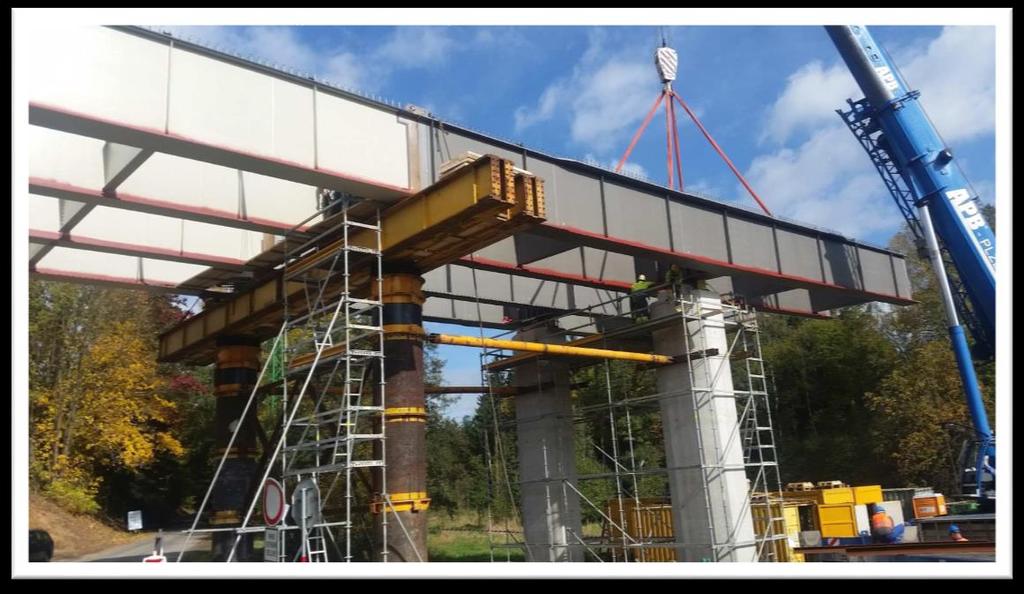

37 MONTÁŽ OK MOSTU MONTÁŽ OK MOSTU VELMI ČASTO PROVÁDÍ STEJNÁ ORGANIZACE, KTERÁ PROVÁDÍ VÝROBU OK MOSTU. KONTROLA MONTÁŽE A SLED PROVEDENÝCH ČINNOSTÍ JE VELMI OBDOBNÝ JAKO U SAMOTNÉ KONTROLY VÝROBY OK. MONTÁŽ OK MŮŽE PROVÁDĚT POUZE ZPŮSOBILÁ ORGANIZACE A TO NA ZÁKLADĚ SCHVÁLENÉ MONTÁŽNÍ DOKUMENTACE. PRO MONTÁŽ A PŘI MONTÁŽNÍCH PROHLÍDKÁCH OK MOSTU JE NUTNO DODRŽET NÁSLEDUJÍCÍ POŘADÍ ČINNOSTÍ: KONTROLA ZPŮSOBILOSTI MONTÁŽNÍ ORGANIZACE VČETNĚ JEJÍHO SCHVÁLENÍ KONTROLA A SCHVÁLENÍ MONTÁŽNÍ DOKUMENTACE MONTÁŽNÍ PROHLÍDCE PŘEDCHÁZÍ KONTROLA DOLOŽENÝCH KVALIFIKACÍ ODBORNÉHO PERSONÁLU, KONTROLA I.C., KONTROLA PROTOKOLŮ Z PROVEDENÝCH KONTROLNÍCH ZKOUŠEK PROVÁDĚNÍ MONTÁŽNÍCH PROHLÍDEK VČETNĚ KONEČNÉ MONTÁŽNÍ PŘEJÍMKY

38 MONTÁŽ OK MOSTU ZPŮSOBILOST MONTÁŽNÍ ORGANIZACE JE NUTNO PROKÁZAT STEJNĚ JAKO U VÝROBY OK V PŘÍPADĚ, ŽE DOŠLO KE ZMĚNĚ OPROTI VÝBĚROVÉMU ŘÍZENÍ, KDE JIŽ BYLA ORGANIZACE SCHVÁLENA. V TOMTO PŘÍPADĚ JE NUTNO OVĚŘIT ZEJMÉNA TYTO KVALIFIKAČNÍ PŘEDPOKLADY: ZAVEDENÝ SYSTÉM ŘÍZENÍ JAKOSTI DLE ISO 9001, ISO OSVĚDČENÍ O SHODĚ ŘÍZENÍ VÝROBY DLE EN , ČSN PRO POŽADOVANOU TŘÍDU PROVEDENÍ CERTIFIKACE SVAŘOVÁNÍ DLE EN ISO 3834 PRO POŽADOVANOU ÚROVEŇ OPRÁVNĚNÍ HLAVNÍHO ODBORNÉHO PERSONÁLU (ZEJMÉNA IWE, EWE, IWT, EWT, PRACOVNÍCI NDT A DALŠÍ) VYBAVENOST ORGANIZACE PRO MONTÁŽNÍ PRÁCE A PŘÍPADNÉ DALŠÍ DOKLADY VYCHÁZEJÍCÍ Z KONKRÉTNÍCH POTŘEB

39 MONTÁŽ OK MOSTU PROCESU SCHVÁLENÍ MONTÁŽNÍ DOKUMENTACE OPĚT PŘEDCHÁZÍ ODSOUHLASENÍ RDS, ČÁST PROVÁDĚCÍ DOKUMENTACE. PROVÁDĚCÍ DOKUMETNACE RDS MUSÍ BÝT V SOULADU S PDPS. VEŠKERÉ PŘÍPADNÉ ZMĚNY MUSÍ BÝT SCHVÁLENY PROJEKTANTEM PDPS A ODSOUHLASENY OBJEDNATELEM. TYTO ZMĚNY VE VĚTŠINĚ PŘÍPADŮ VYCHÁZÍ Z VYUŽITÍ JINÝCH TECHNOLOGIÍ MONTÁŽE, KTERÉ JSOU ZÁVISLÉ NA MOŽNOSTECH KONKRÉTNÍ MONTÁŽNÍ ORGANIZACE. NA ZÁKLADĚ ODSOUHLASENÉ RDS, ČÁST PROVÁDĚCÍ DOKUMENTACE ZHOTOVITEL PŘEDLOŽÍ MONTÁŽNÍ DOKUMENTACI, KTERÉ SE SKLÁDÁ: Z NÁVRHU MONTÁŽE TECHNOLOGICKÉ DOKUMENTACE (TePř MONTÁŽE, TP SVAŘOVÁNÍ NA MONTÁŽI) SOUČÁSTÍ TÉTO DOKUMENTACE JE I TePř PKO NA MONTÁŽI, KTERÝ JE VĚTŠINOU ZAČLENĚN V TePř PKO NA DÍLNĚ.

40 MONTÁŽ OK MOSTU PO ODSOUHLASENÍ MONTÁŽNÍ DOKUMENTACE JE MOŽNO ZAPOČÍT S MONTÁŽNÍMI PRACEMI. MONTÁŽI MUSÍ SAMOZŘEJMĚ PŘEDCHÁZET ÚSPĚŠNÁ VÝROBA OK MOSTU VČETNĚ PKO POŽADOVANÉHO ROZSAHU. PŘED KAŽDOU MONTÁŽNÍ PROHLÍDKOU JE NUTNO PROVÉST TYTO ZÁKLADNÍ KONTROLY: KONTROLA KVALIFIKACE ODBORNÉHO PERSONÁLU, KTERÁ SE TÝKÁ ZEJMÉNA TECHNOLOGŮ, SVÁŘEČŮ, PRACOVNÍKŮ NDT KONTROLY A DALŠÍCH KONTROLA MONTÁŽNÍHO DENÍKU KONTROLA AKTUÁLNĚ POUŽITÝCH I.C. ZÁKLADNÍHO A PŘÍDAVNÉHO MATERIÁLU KONTROLA PROVEDENÝCH KONTROLNÍCH ZKOUŠEK JAKO JSOU NAPŘ. VT, PT, MT, UT APOD. KONTROLA ZAMĚŘENÝCH ODCHYLEK VČETNĚ JEJICH VYHODNOCENÍ POLOHU KONTROLNÍCH DESEK

41 MONTÁŽ OK MOSTU PO PROVEDENÍ KONTROLY DOKLADOVÉ ČÁSTI, KTERÁ MUSÍ BÝT PŘIPRAVENA KE KAŽDÉ MONTÁŽNÍ PROHLÍDCE MŮŽE ZAPOČÍT SAMOTNÁ KONTROLA MONTÁŽE. MONTÁŽNÍ PROHLÍDKY SE PROVÁDĚJÍ PRŮBĚŽNĚ VE VÍCE MONTÁŽNÍCH FÁZÍCH JAKO JSOU NAPŘ. PO SESTAVENÍ PŘED SVAŘOVÁNÍM, PO SVAŘENÍ JEDNOTLIVÝCH STYKŮ, PO DEFINITIVNÍM UKONČENÍ MONTÁŽE NEBO DOKONČENÍ PKO. PŘI MONTÁŽNÍCH PROHLÍDKÁCH SE KONTROLUJÍ ZEJMÉNA TYTO PARAMETRY KONSTRUKCE: KONTROLA SOULADU GEOMETRICKÉHO TVARU A PROSTOROVÉHO USPOŘÁDÁNÍ KONSTRUKCE, NAMÁTKOVÁ KONTROLA ROZMĚRŮ DÍLCŮ A SROVNÁNÍ S PŘEDLOŽENÝMI PROTOKOLY K MONTÁŽNÍ PROHLÍDCE KONTROLA PŘÍPRAVY PRO MONTÁŽNÍ STYKY

42 MONTÁŽ OK MOSTU VIZUÁLNÍ KONTROLA SVAROVÝCH SPOJŮ VČETNĚ KONTROLY SOULADU SE SPECIFIKACEMI UVEDENÝMI VE VÝROBNÍCH VÝKRESECH KONTROLA DODRŽENÍ METODY SVAŘOVÁNÍ A SVAŘOVACÍHO POSTUPU V SOULADU S WPS, WPQR A KATALOGEM SVARŮ KONTROLA DODRŽOVÁNÍ MONTÁŽNÍCH POSTUPŮ

43 MONTÁŽ OK MOSTU KONTROLA KVALITY ŠROUBOVÝCH SPOJŮ, TRNŮ KONTROLA PROVEDENÝCH KONTROLNÍCH DESEK KONTROLA ODSTRANĚNÍ MANIPULAČNÍCH PŘÍPRAVKŮ KONTROLA KVALITY PŘÍPRAVY A ČISTOTY POVRCHU A PROVEDENÍ PKO NA MONTÁŽI KONTROLA SESTAVENÍ LOŽISEK A MOSTNÍCH ZÁVĚRŮ S OK

44 MONTÁŽ OK MOSTU O PROVEDENÍ MONTÁŽNÍCH PROHLÍDEK SE VYHOTOVÍ ZÁPIS, KTERÝ JE UKONČEN PŘI POSLEDNÍ MONTÁŽNÍ PROHLÍDCE. ZÁPIS O MONTÁŽNÍ PROHLÍDCE SE VYPRACUJE V SOULADU S POŽADAVKY TKP 19A A ČSN

45 ZÁVĚR Z PREZENTACE JE ZŘEJMÉ, ŽE PROBLEMATIKA KONTROLY OK MOSTŮ MÁ ZNAČNÝ ROZSAH. PROVÁDĚT ZODPOVĚDNĚ A KVALITNĚ KONTROLU OK VYŽADUJE PO OSOBÁCH VYKONÁVAJÍCÍCH TUTO ČINNOST VELMI ROZSÁHLÉ ZNALOSTI A DLOUHOU DOBU PRAXE V OBORU. BEZ OSOBNÍHO NASAZENÍ A ZÁLIBY K TOMUTO OBORU, LZE TUTO PRÁCI VYKONÁVAT JEN VELMI OBTÍŽNĚ. DĚKUJI ZA POZORNOST
