2 Ložiska základní předpisy Technické kvalitativní podmínky pozemních komunikací kapitola 22 Mostní ložiska (03/2018) Technické podmínky č. 262 Ložiska mostů pozemních komunikací (03/2018) Vzorové listy VL 4 Mosty Technické kvalitativní podmínky staveb státních drah - kapitola 21 Mostní ložiska a ukončení mostů EN 1337 Structural Bearings ČSN EN 1337 Stavební ložiska 11 částí

3 Vymezení pojmů Stavební ložiska EN 1337 Structural Bearings ČSN EN 1337 Stavební ložiska Předmět normy Tato evropská norma stanoví základní pravidla pro návrh, výrobu, ochranu, dopravu, skladování, osazování a kontrolu stavebních ložisek, které se používají v mostním stavitelství a jiných konstrukcích, například budovách. Tato evropská norma neplatí pro: a) ložiska, která mají přenášet zápornou reakci, b) ložiska pro umožnění pohybů u pohyblivých mostů (mosty zdvižné, otočné apod.), c) betonové klouby. Norma může být použitá jako pomůcka pro navrhování dočasných ložisek. Principy této normy mohou být použité pro návrh a výrobu typů ložisek, které nejsou součástí této evropské normy.

4 Mostní ložiska Technické kvalitativní podmínky pozemních komunikací kapitola 22 Technické kvalitativní podmínky staveb státních drah - kapitola 21 dle ČSN pojem Ložisko Ložiska mostů pozemních komunikací Technické podmínky (TP) 262

5 ČSN EN 1337 Stavební ložiska ( ) Část 1 Všeobecná pravidla navrhování Část 2 Kluzné prvky Část 3 Elastomerová ložiska (H) Část 4 Válcová ložiska (H) Část 5 Hrncová ložiska (H) Část 6 Vahadlová ložiska (H) Část 7 PTFE kalotová a cylindrická ložiska(h) Část 8 Vodící ložiska a konstrukce (H) Část 9 Ochrana Část 10 Kontrola a údržba Část 11 Doprava, skladování a osazování V revizi pouze 8 části. Části 9, 10, 11 do ostatních částí

6 ČSN EN 1337 Stavební ložiska Další vývoj Vydána revize EN překlad do češtiny Důvody změny: Opravy textových chyb. Opravy technických chyb. Technické a textové sjednocení částí 1 až 11. Sjednocení s Eurokódy (viz též bod 5). Zdokonalení článků týkající se hodnocení shody harmonizovaných částí normy. 07/2012 poslední zasedání TC 167 rozhodnutí vydání revizí částí 1 až 8 najednou 02/2014 reakce UNMZ vydání TNI (technická normalizační informace) uveřejnění některých pasáží revize EN včetně vzorového výpočtu posunů (Ing. Teuchner) jako reakce na přehnané požadavky Eurokódu na výpočet posunů 02-04/2018 připomínky k revizi EN až vydání revize (ČSN) EN 1337

7 TNI Mostní ložiska Jde o normalizační informaci, není závazná, ale TP 262 se na TNI odvolává a tím jsou některé články závazné. TNI obsahuje výčet nejběžnějších typů ložisek včetně schémat. Obsahuje tabulky jednotlivých zatížení na ložiska Obsahuje vzorové tabulky návrhových hodnot sil a deformací na ložisko. Obsahuje návod na stanovení teploty nosné konstrukce Podle způsobu osazování a měření teploty nosné konstrukce uvádí doporučené hodnoty přídavné teploty pokrývající nejistoty při osazení ložiska V příloze je uveden vzorový výpočet posunů na základě MSÚ a MSP..

8 TNI Mostní ložiska TNI obsahuje výčet nejběžnějších typů ložisek včetně schémat. Příklad 1: elastomerové ložisko jednosměrně pohyblivé

9 TNI Mostní ložiska Příklad 2: kalotové ložisko jednosměrně a všesměrně pohyblivé

10 TNI Mostní ložiska Změna teploty jako jedno ze zatížení ČSN EN Minimální a maximální rovnoměrná složka teploty mostu vychází z minimální a maximální teploty vzduchu s roční pravděpodobností překročení 0,02 podle grafu (1 x za 50 let). Pro betonové mosty značně přehnané hodnoty

11 TNI Mostní ložiska Doporučené hodnoty přídavné teploty pokrývající nejistoty při osazení ložiska T 0 Přípa d Osazení ložisek Ocelové mosty T 0 [ C] Ocelo-betonové mosty Betonové mosty Osazení s měřením střední hodnoty teploty nosné konstrukce, a pokud je třeba realizace úpravy nastavení ložiska Osazení s odhadem střední hodnoty teploty nosné konstrukce a s úpravou nastavení Osazení s odhadem střední hodnoty teploty nosné konstrukce, s úpravou nastavení a s jednou nebo více změnami pevného bodu Osazení s odhadem střední hodnoty teploty nosné konstrukce a bez úpravy nastavení Osazení s odhadem střední hodnoty teploty nosné konstrukce bez úpravy nastavení a s jednou nebo více změnami pevného bodu , , ,5 12, Vyplatí se měřit teplotu nosné konstrukce při osazení

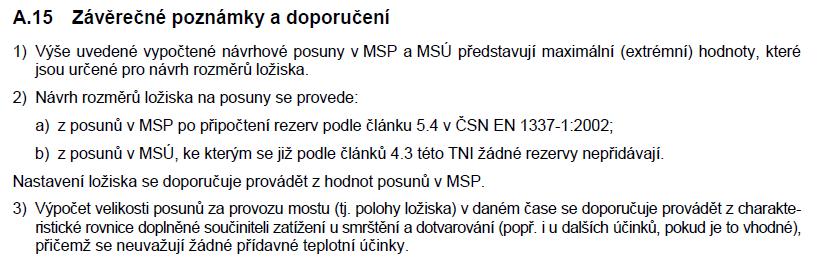

12 TNI Mostní ložiska Závěr ČSN EN : Chybné - není v revizi normy V revizi +/- 10 mm

13 Technické kvalitativní podmínky pozemních komunikací kapitola 22 platnost od 1/3/2018 Ing. Petr Matoušek, Pontex Technické kvalitativní podmínky staveb státních drah - kapitola 21 Ing. Milan Kučera, SŽDC

14 Technické podmínky (TP) 262 Ložiska mostů pozemních komunikací platnost od 1/3/2018 Platí pro všechny druhy ložisek mostů pozemních komunikací Náhrada: TP 160 Mostní elastomerová ložiska (02/2004) TP 173 Použití mostních hrncových ložisek (08/2006) Mimo TP 262 vyšly v roce 2017 také TP 261 Integrované mosty Snaha hlavně ŘSD o navrhování integrovaných mostů V platnosti zatím TP 75 Uložení mostů pozemních komunikací (02/2006) V roce 2018 (2019) bude vydána zcela přepracovaná revize TP 75

15 Technické podmínky (TP) 262 Ložiska mostů pozemních komunikací Předmět TP prakticky shodný s ČSN EN 1337 Neplatí pro: a) ložiska, jejichž hlavní funkcí je přenos momentů, b) ložiska, která mají přenášet zápornou reakci, c) ložiska pro pohyblivé mosty, d) betonové klouby, e) seismická zařízení. Ložiska, která přenášejí zápornou reakci, se mohou skládat ze dvou samostatných prvků, ložiska a zařízení na zachycení záporné reakce. Pak jsou ložiska předmětem těchto TP. TP lze přiměřeně využít i pro dočasná ložiska, která slouží pro podepření konstrukcí během výstavby, pro výsun nosné konstrukce, nebo při údržbě a opravě konstrukcí. TP lze přiměřeně použít i pro ložiska, jejichž kluzné části jsou z jiných materiálů, než jsou materiály uvedené v ČSN EN

16 Technické podmínky (TP) 262 Ložiska mostů pozemních komunikací Navrhování V dokumentace pro územní rozhodnutí (DUR) navrhnout most a jeho podepření tak, aby most bylo možné navrhnout v stejné podobě i dalších stupních dokumentace a následně i bezproblémově postavit. Samozřejmě musí projektant vzít v úvahu možnost navrhnout most integrovaný. Schema uspořádání ložisek TP 75 viz dále. Vazba na statický výpočet Podrobné stanovení zatížení ložisek je třeba zpracovat nejpozději v ZDS a následně aktualizovat v RDS. Velmi často se zapomíná, že je nutné stanovit nejenom maximální a minimální hodnoty svislých a vodorovných sil a posuny, ale také pootočení. Výběr ložisek elastomerová, hrncová, kalotová (cylindrická) + vodící Výměna ložisek V RDS a Předpise pro údržbu a opravu mostu musí být stanoven způsob výměny ložisek: a) s dočasnou konstrukcí b) bez dočasné konstrukce (stanovení umístění lisů)

17 Technické podmínky (TP) 262 Ložiska mostů pozemních komunikací Příklad ložiska pro zápornou tahovou reakci

18 Technické podmínky (TP) 262 Ložiska mostů pozemních komunikací Příklad uspořádání ložisek TP 262 zakazují plovoucí podepření prostých nosníků

19 Technické podmínky (TP) 262 Ložiska mostů pozemních komunikací Životnost a) elastomerová ložiska 25 let, b) hrncová ložiska 30 let, c) kalotová a cylindrická ložiska 50 let, d) vahadlová ložiska 50 let, e) válcová ložiska 50 let, f) (pevná) vodící ložiska 50 let. Uvedená životnost platí za předpokladu údržby v souladu s Předpisem pro údržbu a opravu mostu.

20 Technické podmínky (TP) 262 Ložiska mostů pozemních komunikací Dokumentace zhotovitele Technický a prováděcí předpis (TPP) TPP vypracovává výrobce ložiska pro každý jím vyráběný typ (skupinu typů) ložisek. Jedná se o obecný předpis sloužící jako podklad pro vypracování dokumentace pro ložiska, a dále pro vypracování VTD zhotovitele stavby/mostu. Poznámka: ETA Evropské technické schválení například na kluzné vrstvy neuvedené v ČSN EN 1337 Není potřeba vydávat pro daný most v listinné podobě, odkaz na webové stránky

21 Technické podmínky (TP) 262 Ložiska mostů pozemních komunikací Dokumentace zhotovitele Výrobně technická dokumentace (VTD) VTD je dokumentace zhotovitele, kterou pro něj připravuje výrobce ložisek. Skládá se z: a) technologického předpisu (TePř) výroby, b) technologického postupu (TeP) svařování, c) technologického předpisu protikorozní ochrany (TePř PKO), d) výrobních výkresů ložisek, e) statického výpočtu. Průvodní list potvrzuje projektant RDS důkaz souladu s RDS. Pokud není soulad, je nutné opravit RDS (VTD)

22 Technické podmínky (TP) 262 Ložiska mostů pozemních komunikací Výroba Kontrolní zkoušky: ocel (TKP 19A) elastomery (elastomerní ložiska, vložky hrncových ložisek) kluzné materiály mazivo Použité i hodnoty uvedené v revizi EN 1337 (Výrobní) přednastavení ložiska - rozpětí teplot nosné konstrukce mostu při aktivaci ložiska

23 Technické podmínky (TP) 262 Ložiska mostů pozemních komunikací Osazování TePř na montáž (osazování) ložisek Způsob osazování: monolitické konstrukce prefabrikovaná nosná konstrukce záměna definitivního ložiska za provizorní Osazení ložiska pro ocelovou konstrukci Spára mezi ložiskem a konstrukcí Malta polymercementová malta (PCC) - TKP 31 jen certifikovaný výrobek polymerní malta (PC) TKP 18, čl Ocel klínová deska stanovit, zda, je součástí OK nebo ložiska Měření teploty nosné konstrukce viz TNI Pozor monolitické konstrukce

24 Technické podmínky (TP) 262 Ložiska mostů pozemních komunikací Oprava a výměna ložisek Oprava ocelových ložisek - vahadlová, válcová Výměna ložisek Staré typy uložení Vahadlová, válcová ložiska v prohlubních Elastomerová nevyztužená ložiska pásy (nosníky KA) Nejstarší hrncová ložiska jsou na konci životnosti oprava neefektivní Konstrukce ložiskům podobná většinou jen ocelová

25 Technické podmínky (TP) 262 Ložiska mostů pozemních komunikací Oprava a výměna ložisek

26 Mostní závěry základní předpisy Technické kvalitativní podmínky pozemních komunikací kapitola 23 Mostní závěry (09/2007) Technické podmínky č. 80 Elastické mostní závěry (03/2013) Technické podmínky č. 86 Mostní závěry (07/2009) V roce 2018 (2019) bude revize těchto předpisů. Vzorové listy VL 4 Mosty Technické kvalitativní podmínky staveb státních drah - kapitola 21 Mostní ložiska a ukončení mostů Guideline for European Technical Approval (ETAG 032) of Expansion Joints for Road Bridges česky Řídící pokyn pro evropská technická schválení pro mostní závěry mostů pozemních komunikací. Ten se v současnosti mění na European Assessment Document (EAD) česky Dokument pro evropské posouzení,

27 Mostní závěry TKP 22, TP 80, TP 86 Aktualizace 2018 (2019) Postup prací: Překlad ETAG Částí 1 Všeobecně, Část 4 Mostní závěry s jednoduchým těsněním spáry Část 8 Lamelové mostní závěry Vypracování revize TP 86 Zahrnutí TP 80 do TP 86 Certifikace (zkoušky) MZ odkaz na ETAG Výpočet MZ dle Eurokódu odkaz na ETAG Větší doplnění pro tiché MZ Aktualizace citovaných předpisů Překlad ostatních částí ETAG TKP 23

28 Mostní závěry ETAG (EAD) Převod ETAG na EAD formální krok bez zásahů do ryze technických článků ETAG na základě Direktivy EU. Pro ETAG 032 dokončení 06/2018! EAD se vydává pro výrobky, kde pro posouzení výrobku není příslušný harmonizovaný předpis (EN). Platí nařízení EU 305/2011. ETAG (EAD) má 8 částí podle druhů mostních závěrů shodné se současným rozdělením v TP 86, tj.
