1 D O S T A V B A A REKONSTRUKCE RYBOCHOVNÉHO Z A Ř Í Z E N Í MRS, o.s. MO OSLAVANY DOKUMENTACE P Ú Z R E O M N Í R O Z H O D N U T Í I M A G Architekt, s.r.o. Lidická 49, B r n o Ing.arch. Milan Gál Brno

2 Strana (2/24)

3 A. ÚVODNÍ ÚDAJE 6 A.1. IDENTIFIKAČNÍ ÚDAJE O ŽADATELI A ZPRACOVATELI DOKUMENTACE, OZNAČENÍ STAVBY A POZEMKU 6 A.1.1. Žadatel : 6 A.1.2. Zpracovatel : 6 A.1.3. Označení stavby a pozemku: 6 B. PRŮVODNÍ ZPRÁVA 7 B.1. CHARAKTERISTIKA ÚZEMÍ A STAVEBNÍHO POZEMKU 7 a. poloha v obci zastavěná část nezastavěná část obce 7 b. údaje o vydané (schválené) územně plánovací dokumentaci 7 c. údaje o souladu záměru s územně plánovací dokumentací 7 d. údaje o splnění požadavků dotčených orgánů 7 e. možnosti napojení stavby na veřejnou dopravní a technickou infrastrukturu 7 f. geologická, geomorfologická a hydrogeologická charakteristika, včetně zdrojů nerostů a podzemních vod, území pro zvláštní zásahy do zemské kůry a poddolovaných území 8 g. Po zhodnocení základových poměrů vyplývá, že základová spára bude umístěna na horní hraně skalního podloží, tak aby nebyly neefektivně vynakládá finanční prostředky na zemní práce.poloha vůči záplavovému území 8 h. druhy a parcelní čísla dotčených pozemků podle katastru nemovitostí 8 i. přístup na stavební pozemek po dobu výstavby, popřípadě přístupové trasy 8 j. zajištění vody a energií po dobu výstavby 8 B.2. ZÁKLADNÍ CHARAKTERISTIKA STAVBY A JEJÍHO UŽÍVÁNÍ 8 a. účel užívání stavby 8 b. trvalá nebo dočasná stavba 8 c. novostavba nebo změna dokončené stavby 8 d. etapizace výstavby, objektová skladba 9 B.3. ORIENTAČNÍ ÚDAJE STAVBY 11 a. základní údaje o kapacitě stavby (počet účelových jednotek, jejich velikosti; užitkové plochy, obestavěné prostory, zastavěné plochy apod.) 11 b. celková bilance nároků všech druhů energií, tepla a teplé užitkové vody 11 c. celková spotřeba vody (z toho voda pro technologii) 11 d. odborný odhad množství splaškových a dešťových vod 12 e. požadavky na kapacity veřejných sítí komunikačních vedení veřejné komunikační sítě 12 f. požadavky na kapacity elektronického komunikačního zařízení veřejné komunikační sítě 12 g. předpokládané zahájení výstavby 12 h. předpokládaná lhůta výstavby 12 C. SOUHRNNÁ TECHNICKÁ ZPRÁVA 13 C.1. POPIS STAVBY 13 a. zdůvodnění výběru stavebního pozemku 13 b. zhodnocení staveniště 13 c. zásady urbanistického, architektonického a výtvarného řešení 13 Strana (3/24)

4 d. zásady technického řešení (zejména řešení dispozičního, stavebního, technologického a provozního), 13 e. zdůvodnění navrženého řešení stavby z hlediska dodržení příslušných obecných požadavků na výstavbu 16 C.2. STANOVENÍ PODMÍNEK PRO PŘÍPRAVU VÝSTAVBY 16 a. údaje o provedených a navrhovaných průzkumech, známé geologické a hydrogeologické podmínky stavebního pozemku 16 b. údaje o ochranných pásmech a hranicích chráněných území dotčených výstavbou se zvláštním zřetelem na stavby, které jsou kulturními památkami nebo nejsou kulturními památkami, ale jsou v památkových rezervacích nebo památkových zónách a s uvedením způsobu jejich ochrany 16 c. uvedení požadavků na asanace, bourací práce a kácení porostů (SO.17) 16 d. požadavky na zábory zemědělského půdního fondu a pozemků určených k plnění funkce lesa 17 e. uvedení územně technických podmínek dotčeného území a podmínek koordinace výstavby, zejména z hledisek příjezdů na stavební pozemek, případných přeložek inženýrských sítí, napojení stavební pozemek na zdroje vody a energií a odvodnění stavebního pozemku 17 f. údaje o souvisejících stavbách, bilancích zemních prací a z toho vyplývajících požadavcích na přísun nebo deponie zeminy, požadavky na venkovní a sadové úpravy 17 C.3. ZÁKLADNÍ ÚDAJE O PROVOZU, POPŘÍPADĚ VÝROBNÍM PROGRAMU A TECHNOLOGII 18 a. popis navrhovaného provozu, popřípadě výrobního programu 18 b. předpokládané kapacity provozu a výroby 18 c. Monitoring množství a kvality vypouštěných vyčištěných vod 18 d. Použité chemikálie 19 e. Elektrotechnická část 19 f. návrh řešení dopravy v klidu 19 g. odhad potřeby materiálů, surovin 19 h. řešení likvidace odpadů nebo jejich využití (recyklace apod.), řešení likvidace splaškových a dešťových vod 19 i. odhad potřeby vody a energií pro výrobu 19 j. Předpokládaná energetická náročnost: 19 k. řešení ochrany ovzduší 19 l. řešení ochrany proti hluku 19 m. řešení ochrany stavby před vniknutím nepovolaných osob 19 C.4. ZÁSADY ZAJIŠTĚNÍ POŽÁRNÍ OCHRANY STAVBY 20 C.4.1. řešení odstupových vzdáleností a vymezení požárně nebezpečného prostoru 20 C.4.2. řešení evakuace osob 20 C.4.3. navržení zdrojů požární vody, popřípadě jiných hasebních látek 20 C.4.4. vybavení stavby vyhrazenými požárně bezpečnostními zařízeními 20 C.4.5. řešení přístupových komunikací a nástupních ploch pro požární techniku 20 C.4.6. zabezpečení stavby či území stavbou požární ochrany, pokud to odůvodňují požadavky na záchranné a likvidační práce nebo ochranu obyvatelstva 20 C.5. ZAJIŠTĚNÍ BEZPEČNOSTI PROVOZU STAVBY PŘI JEJÍM UŽÍVÁNÍ 20 C.6. NÁVRH ŘEŠENÍ PRO UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE 21 C.7. POPIS VLIVU STAVBY NA ŽIVOTNÍ PROSTŘEDÍ A OCHRANU ZVLÁŠTNÍCH ZÁJMŮ 21 Strana (4/24)

5 a. řešení vlivu stavby, provozu nebo výroby na zdraví osob nebo na životní prostředí, popřípadě provedení opatření k odstranění nebo minimalizaci negativních účinků 21 b. řešení ochrany přírody a krajiny nebo vodních zdrojů a léčebných pramenů 21 c. návrh ochranných a bezpečnostních pásem vyplývajících z charakteru realizované stavby 21 C.8. NÁVRH ŘEŠENÍ OCHRANY STAVBY PŘED NEGATIVNÍMI ÚČINKY VNĚJŠÍHO PROSTŘEDÍ 21 a. Povodně 21 b. sesuvy půdy 21 c. poddolování 21 d. seizmicita 21 e. radon 21 f. hluk v chráněném venkovním prostoru a chráněném venkovním prostoru stavby 21 C.9. CIVILNÍ OCHRANA 22 a. opatření vyplývající z požadavků civilní ochrany na využití staveb k ochraně obyvatelstva 22 b. řešení zásad prevence závažných havárií 22 c. zóny havarijního plánování 22 D. VÝKRESOVÁ DOKUMENTACE 22 D. 01 SITUACE PŘEHLEDNÁ 1: D. 02 ZÁKRES DO SNÍMKU KM 1: D. 03 CELKOVÁ SITUACE STAVBY 1: E. POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ 22 F. DOKLADOVÁ ČÁST SAMOSTATNÁ PŘÍLOHA 22 zpráva o zapracování závazných stanovisek dotčených orgánů, stanovisek vlastníků veřejné dopravní a technické infrastruktury, popř. vyjádření účastníků řízení 22 G. ZÁSADY ORGANIZACE VÝSTAVBY 22 G.1. TECHNICKÁ ZPRÁVA 22 G.1.1. informace o rozsahu a stavu staveniště, předpokládané úpravy staveniště, jeho oplocení, trvalé deponie a mezideponie, příjezdy a přístupy na staveniště 22 G.1.2. významné sítě technické infrastruktury 23 G.1.3. napojení staveniště na zdroje vody, elektřiny, odvodnění staveniště apod. 23 G.1.4. úpravy z hlediska bezpečnosti a ochrany zdraví třetích osob, včetně nutných úprav pro osoby s omezenou schopností pohybu a orientace, 23 G.1.5. uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů 23 G.1.6. řešení zařízení staveniště včetně využití nových a stávajících objektů 23 G.1.7. popis staveb zařízení staveniště vyžadujících ohlášení 23 G.1.8. stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví, plán bezpečnosti a ochrany zdraví při práci na staveništi podle zákona o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci 23 G.1.9. podmínky pro ochranu životního prostředí při výstavbě 23 G orientační lhůty výstavby a přehled rozhodujících dílčích termínů. 24 Strana (5/24)

6 A. Úvodní údaje A.1. Identifikační údaje o žadateli a zpracovateli dokumentace, označení stavby a pozemku A.1.1. Žadatel : Název subjektu: Moravský rybářský svaz, o.s. místní organizace Oslavany IČO: Sídlo: Nádražní 1, Oslavany, Právní forma: Organizační jednotka sdružení Zastoupený : Název subjektu: IMAG Architekt s.r.o. IČO: Sídlo: Lidická 49, Brno Spisová značka: Zápis u KS Brno, obchod.rejstřík, odd C, vložka A.1.2. Zpracovatel : Generální projektant : Stavební část : IMAG Architekt, s.r.o., Lidická 49, Brno IMAG Architekt, s.r.o., Lidická 49, Brno Ing.arch. Milan Gál, Ing. Robert Gál, Bc.Ilona Jelínková (ČKA typ A, ČKAIT ) Statika a zakládání : Ing. Tomáš Focke (ČKAIT ) Vodovod a kanalizace : Ing. Zdeněk Vaďura (ČKAIT ) Technologie provozu : Ing. Zdeněk Vaďura (ČKAIT ) Elektroinstalace : Ing. Tomáš Sedláček (ČKAIT ) Požární ochrana : Ing. Jana Gálová (ČKAIT ) A.1.3. Označení stavby a pozemku: Dostavba a rekonstrukce Pozemky p.č. 2653/21(EN 364/2); 2653/25; 2653/26; 2653/4; 2653/19; 2653/27; 2653/16; 2653/17; 2653/18; 343/5; 2653/2; 2653/3; 2654; 2653/5; 2653/6; 2653/7; 2653/8; 2653/1; 2653/9; 2653/10; 343/2(PK 4163/1) v k.ú. Oslavany

7 B. Průvodní zpráva B.1. Charakteristika území a stavebního pozemku a. poloha v obci zastavěná část nezastavěná část obce Objekty sádek, správní budovy a související dopravní a technické infrastruktury se nachází v nezastavěné části města Oslavany. b. údaje o vydané (schválené) územně plánovací dokumentaci - Územní plán města Oslavan byl schválen v roce 2002, zm.č.iii z r Zm.č.III z r c. údaje o souladu záměru s územně plánovací dokumentací Navržená stavba nemění funkční využití území a vyhovuje ÚP. Dle stávajícího územního plánu jsou plochy pro úpravu a rozšíření sádek v dle ÚP jako vodní plochy, což odpovídá způsobu dnešního i budoucího využití. Navržená dopravní a technická infrastruktura mimo areál je v souladu s plochou ZK- zeleň krajinná ve které je dopravní a technická infrastruktura podmínečně přípustná. d. údaje o splnění požadavků dotčených orgánů Viz. samostatná příloha Dokladová část e. možnosti napojení stavby na veřejnou dopravní a technickou infrastrukturu Stávající areál je dostupný stávajícím odbočením ze silnice II/393-ul.Nádražní (Oslavany-Ivančice) na místní obslužnou komunikaci a z ní dále stávajícím odbočením na nezpevněnou cestu do areálu. Nezpevněné komunikace v areálu i před areálem budou zpevněny panelovou cestou š.3m. Napojení na zdroj elektrické energie bude zachováno stávající. Vzhledem k dostatečné kapacitě stávajícího hlavního jističe není nutno žádat o navýšení příkonu společnost E.ON Česká republika, a.s. Napojení na slaboproudou infrastrukturu bude zachováno stávající bezdrátové. Napojení na veřejný vodovod není navrženo. V areálu bude umístěna nová vrtaná studna. Likvidace splaškových odpadních vod zůstává zachována stávající. Likvidace dešťových vod zůstává zachována stávající. Povrchovým vsakováním na celém pozemku a ze zastavěných/zpevněných ploch do sádek a dále do vodoteče. Další požadavky na napojení na veřejnou technickou infrastrukturu nejsou. Strana (7/24)

8 f. geologická, geomorfologická a hydrogeologická charakteristika, včetně zdrojů nerostů a podzemních vod, území pro zvláštní zásahy do zemské kůry a poddolovaných území Lokalita se nachází v regionu kvartéru českého masivu a karpat, kde podloží tvoří nivní sedimenty (hlína, písek, štěrk) sedimenty nezpevněné kvartér. Popis geologie vznikl z Georeportu České geologické služby. g. Po zhodnocení základových poměrů vyplývá, že základová spára bude umístěna na horní hraně skalního podloží, tak aby nebyly neefektivně vynakládá finanční prostředky na zemní práce.poloha vůči záplavovému území Staveniště se nachází v záplavovém území Q5, Q20, Q100. h. druhy a parcelní čísla dotčených pozemků podle katastru nemovitostí Viz. samostatná příloha - Seznam dotčených parcel. i. přístup na stavební pozemek po dobu výstavby, popřípadě přístupové trasy Stávající areál je dostupný stávajícím odbočením ze silnice II/393-ul.Nádražní (Oslavany-Ivančice) na místní obslužnou komunikaci a z ní dále stávajícím odbočením na nezpevněnou cestu do areálu. j. zajištění vody a energií po dobu výstavby Napojení staveniště na elektrickou energii bude zajištěno ze stávajícího odběrného místa dočasným staveništním rozvaděčem napojeným na stávající rozvaděč v hlavní budově areálu č.p.24. Zásobování vodou bude zajištěno provizorní přípojkou vody z hlavní budovy areálu č.p.24. B.2. Základní charakteristika stavby a jejího užívání a. účel užívání stavby Objekty budou sloužit jako rybochovné a rybochovné zařízení se zaměřením na výrobu reofilních druhů ryb formou jednoletého až dvouletého plůdku vč. odpovídajícího zázemí a vlastní líhně. b. trvalá nebo dočasná stavba Stavba trvalá. c. novostavba nebo změna dokončené stavby Rekonstrukce a rozšíření Strana (8/24)

9 d. etapizace výstavby, objektová skladba Navržená objektová skladba : Zásobování vodou SO Vpustní objekt, česle SO Sběrné jímky SO Propojovací trubní trasa "A" SO Zásobovací trasa "B" SO Zásobovací trasa "C" SO Napájení rybníků SO Odlehčení SO Požeráky SO Trubní trasa vypouštění SO Koryto SO Zaústění do vodoteče Dostavba a rekonstrukce Modernizace rybníků R1-R7 SO Zpevnění břehu SO Oprava těsnícího jádra SO Oprava betonové hráze SO Lávka SO Loviště SO Stavítka na SO a SO Nové rybníky R8 a R9 a sádky S1 a S2 SO Napájení rybníků SO Požeráky SO Trubní trasa vypouštění SO Výkop SO Zpevnění břehu SO Těsnící jádro SO Betonová hráz, dno SO Násyp SO Lávka, pororošty SO Loviště SO Stavítka na SO a SO Strana (9/24)

10 Sanační a bourací práce, přeložky, technická a dopravní infrastruktura SO Odtěžení sedimentů SO. 15 Uložení a ošetření sedimentu SO Obnova, oprava, výstavba a odstranění sjezdů a dočasných přístupových komunikací SO SO SO SO. 18 SO. 19 SO SO SO SO. 21 SO SO SO Odstranění bývalé Štičí líhně Odstranění zbytků stavebních objektů na staveništi Přeložka parovodu Modernizace, výstavba a odstranění sjezdů a přístupových komunikací k funkčním zařízením a objektům rybníka Terénní a sadové úpravy SO. 23 Oprava oplocení areálu SO. 24 Terénní úpravy SO. 25 Sadové úpravy Zdroj vody pro líheň SO. 26 Úpravna a vodárna Provozní soubory PS. 01 Elektrocentrála Sklad krmiv Vnitroareálová kabelová trasa VO a přisvětlení Rozvaděče Úprava elektroinstalace pro připojení elektrocentrály Rozšíření líhně Rekonstrukce vstupu a hyg. Zázemí EZS Strana (10/24)

11 B.3. Orientační údaje stavby a. základní údaje o kapacitě stavby (počet účelových jednotek, jejich velikosti; užitkové plochy, obestavěné prostory, zastavěné plochy apod.) Plocha staveniště m 2, z toho - stávající vodní plocha m 2 - nová vodní plocha m 2 - nová zpevněná plocha panelová vnitro-areálová kom m 2 - stávající zpev. plocha panelová veřejně přístupná kom. 500 m 2 Nový / rekonstruovaný obestavěný prostor 600 m 3 b. celková bilance nároků všech druhů energií, tepla a teplé užitkové vody Napojení na zdroj elektrické energie bude zachováno stávající. Vzhledem k dostatečné kapacitě stávajícího hlavního jističe není nutno žádat o navýšení příkonu společnost E.ON Česká republika, a.s. Nový sklad krmiv nebude vytápěn. V hlavní budově nedojde k navýšení spotřeby el. energie a tepla pro vytápění. c. celková spotřeba vody (z toho voda pro technologii) Stávající potřeba vody dle manipulačního a provozního řádu. Celkem za rok m 3 - výměna vody v nádržích 2-3 x /24hod - průměrné množství 450 l/s - maximální množství 600 l/s Nově navrženo (stávající + nové) Objem rybníků m 3 Ztráty - výpar m 3 (0,52 l/s) (650 mm/rok, vodní plocha 2,522) - průsak m 3 (0,58/s) (2 mm/den, plocha 2,522a) - ztráta netěsností m 3 (0,6 l/s) Ztráty celkem m 3 (1,70 l/s) Výměna vody 2,4 x x 365 (2-3x/24 hod) m 3 Celkem za rok m 3 - výměna vody v nádržích bude 2-3 x /24hod - průměrné množství 612 l/s - maximální množství 850 l/s Potřeba vody pro rybochovné zařízení naroste o cca 23%. Strana (11/24)

12 d. odborný odhad množství splaškových a dešťových vod Likvidace splaškových odpadních vod zůstává zachována stávající. Likvidace dešťových vod zůstává zachována stávající. Povrchovým vsakováním na celém pozemku a ze zastavěných/zpevněných ploch do sádek a dále do vodoteče. Výstavbou nedojde k navýšení odvádění splaškových ani dešťových vod z areálu. e. požadavky na kapacity veřejných sítí komunikačních vedení veřejné komunikační sítě Nejsou kladeny požadavky na veřejnou komunikační síť. f. požadavky na kapacity elektronického komunikačního zařízení veřejné komunikační sítě Nejsou kladeny požadavky na veřejnou komunikační síť. g. předpokládané zahájení výstavby Předpokládané zahájení výstavby : 3Q/2012 h. předpokládaná lhůta výstavby Předpokládaná lhůta výstavby : 24 měsíců Strana (12/24)

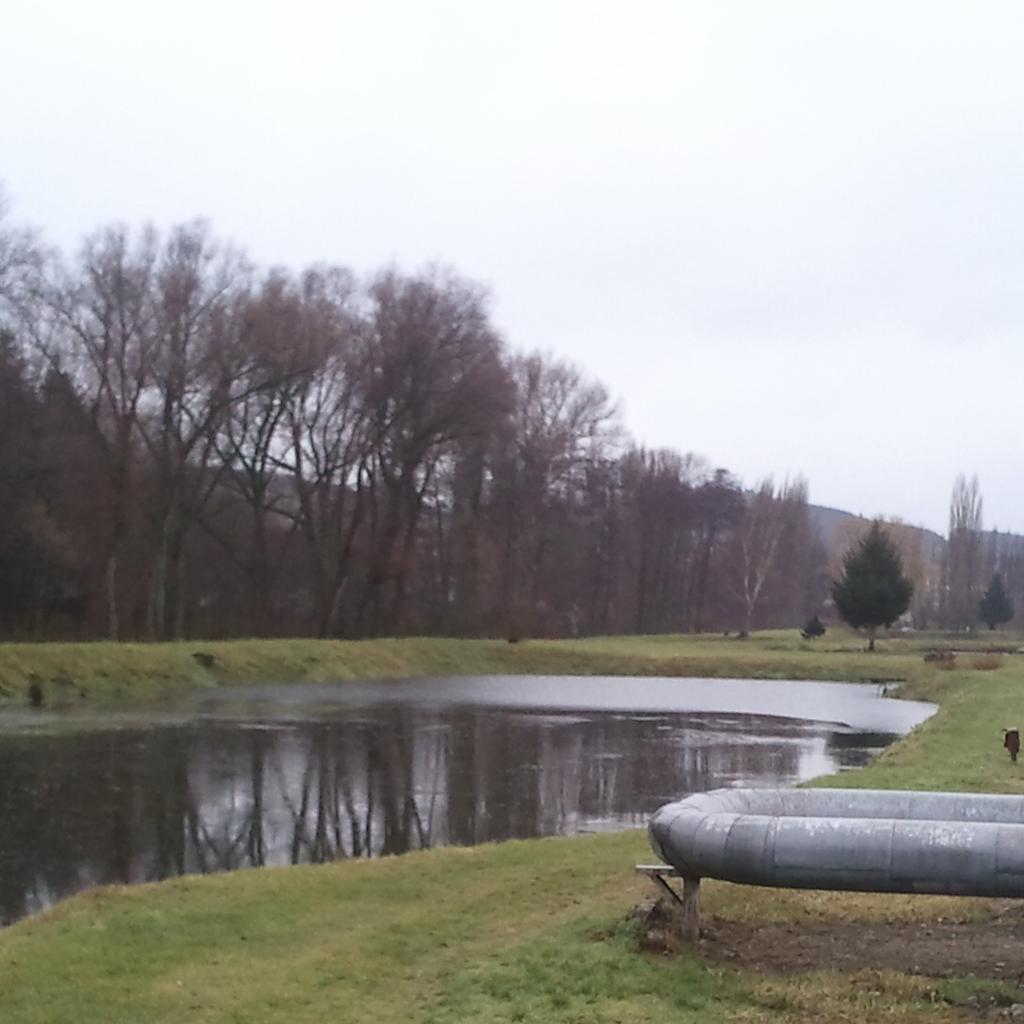

13 C. Souhrnná technická zpráva C.1. Popis stavby a. zdůvodnění výběru stavebního pozemku Stavba bude realizována na stávajících plochách areálu a pro výstavbu sádky č.9 bude přikoupen sousední pozemek. b. zhodnocení staveniště Staveniště má rovinný charakter a z jižní strany těsně přiléhá k řece Oslavě. Ze severní strany areál přiléhá k průmyslovému areálu a zahrádkářské kolonii. c. zásady urbanistického, architektonického a výtvarného řešení Navržené sádky respektují stávající vodní plochy a doplňují je do jednotného celku. Objekty skladu, dostavby líhně, technické a dopravní infrastruktury nijak nenarušují okolní zástavbu a v krajině neruší. V areálu budou vybudovány 2 nové sádky s korunou hráze cca 1,5 m nad hladinou sádky. Dále budou v areálu zpevněny obslužné komunikace (panelové cesty) a rekonstruovány technické sítě pro napájení a vypouštění sádek, elektroinstalace areálu. Okolo areálu bude opraveno oplocení. Vně oploceného areálu bude zpevněna přístupová komunikace (panelová cesta) zrekonstruována přívodní trasa zásobování areálu vodou z řeky Oslavy. V okolí hlavní správní budovy budou provedeny sadové a drobné terénní úpravy. d. zásady technického řešení (zejména řešení dispozičního, stavebního, technologického a provozního), Modernizace hrází a úprava dna (SO.04, 14, 15, 16) Stávající sádky R1-R7 budou modernizovány opravou hrází a úpravou dna. V některých místech, kde hráze vykazují poruchy formou průsaků, budou opravena jejich těsnící jádra (SO.04.02). Šikmé části hrází budou v pruhu šířky cca 2m vyspraveny dlažbou z lomového kamene a vyplněním spar drny (SO.04.01). Betonové části hrází zejména u požeráků budou vyspraveny představenou betonovou opěrnou zdí (SO.04.03). Ve stávajících sádkách budou plnoplošně upraveny dna těchto sádek odtěžením přebytečného sedimentu (SO.14). Tento sediment bude odvezen mimo areál a ekologicky zlikvidován nebo bezpečně uložen na skládku (SO.15). Pro úpravu dna sádek budou zřízeny dočasné sjezdy ze štěrkodrti (SO.16). Výstavba nových sádek (SO.10) Nové sádky budou, po vykopání základní jámy (SO.10.01), vytvořeny těsnícím jádrem (SO.10.03), chráněné sypanou hrází (SO.10.05) a zpevněním břehu lomovým kamenem (SO.10.02). V okolí požeráku bude hráz tvořit betonová opěrná zeď (SO.10.04). Nová sádka R8 - plocha m 2 - objem 2.280m 3 Nová sádka R9 - plocha m 2 - objem 2.780m 3 Strana (13/24)

14 Modernizace a doplnění zásobování vodou (SO.01, 02, 05, 08, 11) Zásobování vodou je navrženo částečně rekonstrukcí stávajících sítí a pro nové sádky zcela nové. Vpustní objekt (SO.01.01) je umístěn cca 15m nad jezem Vál (kilometráž 3,5km) ve 3 výškových úrovních. Odtud jsou vedeny přivaděčem 3x DN400 délky cca 31m (SO.02.01) do sběrné jímky (SO.01.02). Dále budou pokračovat do areálu 2 větve DN400 (SO a SO.02.03) v souběhu až k nejvzdálenějším sádkám délky cca 410m. V koncové části páteřního potrubí je navržen objekt odlehčení do vodoteče (SO.02.05). Páteřní větve jsou v několika místech (betonové šachty se stavítky) propojeny pro možnost zálohování napájení. Z páteřních tras jsou vysazeny napájecí odbočky (SO a SO.08). Tyto odbočky jsou do sádek zaústěny nátokovým nerezovým potrubím s uzávěrem. V místech nátokových potrubí jsou umístěny lávky pro přístup k ovládání uzávěrů a pro krmení plůdků. Vyústní zařízení (SO.03, 06, 09, 12) Odtok z sádek je navržen pomocí soustavy vyústních zařízení v sestavách požerák (SO a SO.09.01) dále do loviště (SO.06 a SO.12) tyto objekty jsou pospojovány systémem trubních tras (SO a SO.09.02) a otevřených koryt (SO.03.03). Tyto trasy jsou zaústěny do vodoteče pomocí vyústních objektů (SO.03.04). Manipulační zařízení s hladinou (SO.07 a SO.13) Celá soustava napouštění a vyústních zařízení je regulována stavítky a dalšími zařízeními (SO.07 a SO.13) Modernizace komunikací a sjezdů (SO.18) V areálu budou modernizovány dnes nezpevněné komunikace a sjezdy pro přístup k sádkám, jejich lovištím a nátokům. Tyto zpevněné plochy jsou navrženy jako panelové s konstrukčním podsypem šířky 3m. Mimo oplocený areál bude provedeno zpevnění přístupové komunikace a přilehlé plochy pro parkování vozidel. Sklad krmiva (SO.19) Nově navržený sklad krmiva bude zděná nevytápěná přízemní budova o rozměrech cca 5x8m. Stavba bude vyvýšena nad terén a zajištěna proti vniknutí vody do objektu. Strana (14/24)

15 Elektroinstalace (SO.20, 21, PS.01) V areálu budou zbudovány přípojky elektrické energie k jednotlivým sádkám (SO.20.01). A to vždy k nátoku i k požeráku. Na těchto místech budou vysazeny sloupy venkovního osvětlení (SO.20.02) a pilíře se zásuvkami na 220/380V (SO.20.03). Z hlavního objektu budou vedeny podzemní kabelové rozvody podél komunikací Pod komunikací bude kabelové vedení uloženo do chrániček Arot. Chráničky budou po instalaci kabelu utěsněny proti zatečení vody. V kabelové trase bude kabel uložen do pískového lože se zakrytím výstražnou ochrannou fólií š. 33 cm. Před záhozem výkopů kabelové trasy musí být provedeno geodetické zaměření uložených kabelů. Na dno kabelového výkopu pod pískové lože do rostlé zeminy bude položen zemnící pásek FeZn 30x4mm. Krytí kabelového vedení uloženého v zemi bude provedeno ve smyslu ČSN , podle které budou provedeny také souběhy a křížení s ostatními inženýrskými sítěmi. Technické údaje Napájecí síť na straně NN 3+PEN AC, 400V / TN-C Ochrana před nebezpečným dotykem je provedena ve smyslu ČSN samočinným odpojením od zdroje. Distribuční síť E.ON a.s. je z hlediska ochrany před atmosférickým a provozním přepětím chráněna dle ČSN Ochrana před úrazem el.proudem bude provedena dle ČSN /2000 : Odd.411: před nebezpečným dotykem živých i neživých částí při normálním provozu i v případě poruchy : malým napětím SELV a PELV. Odd.412: před nebezpečným dotykem živých částí při normálním provozu : izolací živých částí, kryty, přepážkami, zábranou, doplňkovou ochrannou proudovým chráničem a doplňkovou izolací. Odd.413: před nebezpečným dotykem neživých částí v případě poruchy : dle tab.41nr zvýšená : samočinným odpojením od zdroje pojistkami, jističi, proudovým chráničem a elektrickým oddělením v síti TN-C-S. Vzhledem k dostatečné kapacitě stávajícího hlavního jističe není nutno žádat o navýšení příkonu společnost E.ON Česká republika, a.s. V areálu bude řešen zdroj náhradního napájení (PS.01) formou elektrocentrály pro zásobování líhní umístěných v hlavním správním objektu areálu. V hlavním objektu bude provedena úprava elektroinstalace pro připojení náhradního zdroje (SO.21) Hlavní správní budova (SO.22) V 1.NP budovy bude ze severozápadní části dozděn výklenek tak aby budova získala celistvý tvar. V rozšířeném přízemí bude umístěna část líhně. V 2.NP bude zrekonstruováno zádveří a hygienické zázemí budovy. Strana (15/24)

16 Oplocení (SO.23) Stávající areál je oplocen pletivem výšky 2m. Toto oplocení bude opraveno a vč. vjezdové brány a branek pro přístup k lovištím vně oploceného areálu. Terénní a sadové úpravy (SO.24,25) V areálu budou provedeny základní terénní úpravy formou vyrovnání terénních nerovností výkopkem pro snadnější údržbu areálu. Na upravované nezpevněné části bude provedeno osetí travním semenem a u hlavní budovy budou vysazeny okrasné dřeviny a křoviny. Studna, úpravna vody a domácí vodárna (SO.26) U hlavní budovy bude zřízena nová vrtaná studna jako trvalý zdroj kvalitní vody pro líheň umístěné v hlavní budově areálu. Domácí vodárna a úpravna vody bude umístěna v hlavní budově. e. zdůvodnění navrženého řešení stavby z hlediska dodržení příslušných obecných požadavků na výstavbu Projektová dokumentace přístavby je vypracována v souladu s vyhláškou č.268/2009 Sb., ve znění pozdějších předpisů, o technických požadavcích na stavby. Stavba vzhledem ke svému provoznímu charakteru nevyžaduje zabezpečení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace ve smyslu vyhlášky č. 398/2009 Sb. C.2. Stanovení podmínek pro přípravu výstavby a. údaje o provedených a navrhovaných průzkumech, známé geologické a hydrogeologické podmínky stavebního pozemku Viz. B.1.f. b. údaje o ochranných pásmech a hranicích chráněných území dotčených výstavbou se zvláštním zřetelem na stavby, které jsou kulturními památkami nebo nejsou kulturními památkami, ale jsou v památkových rezervacích nebo památkových zónách a s uvedením způsobu jejich ochrany Staveniště se nenachází v ochranných pásmech kulturních památek, památkových rezervací a památkových zón. c. uvedení požadavků na asanace, bourací práce a kácení porostů (SO.17) V areálu budou odstraněny a vybourány objekty, které již neslouží pro funkci areálu. Zejména, požeráky, mostky, loviště a jiné betonové a železobetonové konstrukce. Pokud bude stávající potrubí nebo jiné objekty související s provozem zařízení neopravitelné, bude toto plně odstraněno případně zasypáno a zabezpečeno proti zborcení / propadnutí. V areálu budou odstraněny náletové křoviny a dřeviny. Strana (16/24)

17 d. požadavky na zábory zemědělského půdního fondu a pozemků určených k plnění funkce lesa Nejsou kladeny požadavky na zábor ZPF a pozemků lesa. e. uvedení územně technických podmínek dotčeného území a podmínek koordinace výstavby, zejména z hledisek příjezdů na stavební pozemek, případných přeložek inženýrských sítí, napojení stavební pozemek na zdroje vody a energií a odvodnění stavebního pozemku Přeložky inženýrských sítí Stavba nevyvolává potřeby přeložek inženýrských sítí. Stávající parovod, který prochází středem areálu bude zrušen a jako jeho náhradu bude podél oplocení zřízeno věcné břemeno pro případnou budoucí přeložku parovodu. V místech křížení nových inženýrských sítí se stávajícími bude dodržen minimální odstup dle ČSN a dle požadavků správců jednotlivých sítí technické infrastruktury vyplývajících z jejich vyjádření a projednání. Dopravní napojení Stávající areál je dostupný stávajícím odbočením ze silnice II/393-ul.Nádražní (Oslavany-Ivančice) na místní obslužnou komunikaci a z ní dále stávajícím odbočením na nezpevněnou cestu do areálu. V rámci provádění stavby budou přístupové komunikace zpevněny panelovou cestou. Napojení na zdroj elektrické energie Napojení na zdroj elektrické bude zřízeno kabelovou vnitroareálovou přípojkou, odbočením ze stávajícího rozvaděče v hlavním objektu areálu č.p. 24. Napojení na vodovod Stavba není napojena na veřejný vodovod. Zásobování vodou bude zajištěno provizorní přípojkou vody z hlavní budovy areálu č.p.24. Odvodnění pozemku stavby Likvidace dešťových vod zůstává zachována stávající. Povrchovým vsakováním na celém pozemku a ze zastavěných/zpevněných ploch do sádek a dále do vodoteče. Splašková kanalizace Likvidace splaškových odpadních vod zůstává zachována stávající. f. údaje o souvisejících stavbách, bilancích zemních prací a z toho vyplývajících požadavcích na přísun nebo deponie zeminy, požadavky na venkovní a sadové úpravy Na pozemku nebude prováděna skrývka ornice, kvalitní ornice se na staveništi nenachází. Strana (17/24)

18 Bilance zemních prací je přebytková. Přebytečná vytěžená zemina bude uložena na skládku nebo použita k rekultivaci v okolí stavby. Část výkopku, který bude zpětně využita k zásypům a terénním úpravám v areálu. Sediment vytěžený ze dna stávajících sádek bude uložen na skládce nebo jinak ekologicky ošetřen a zlikvidován. Pozemek bude oset travním semenem a na pozemku stavby budou vysazeny okrasné dřeviny do 3m výšky. Dřeviny nebudou vysazovány v ochranném pásmu vedení VN ani parovodu. C.3. Základní údaje o provozu, popřípadě výrobním programu a technologii a. popis navrhovaného provozu, popřípadě výrobního programu Rybochov sestává ze 7 stávajících a 2 nově budovaných sádek pro chov jedno až dvouletého plůdku Parmy obecné, Ostroretky stěhovavé, Podoustve říčního, Jelce tlouště, Jelce jesena. Dále bude doplněn o 2 sádky určených pro distribuci odchovaných ryb. Soustava je napájena gravitačně nátokem vody z řeky Oslavy umístěným nad jezem Vál ve 3 výškových úrovních pro zajištění bezpečného a zálohovaného napájení za různých klimatických podmínek a výškového stavu hladiny nad jezem. Soustava od nátoku pokračuje do sběrné a čistící jímky odkud je voda rozváděna dvěma páteřními větvemi k jednotlivým sádkám. Větve napájení se vzájemně zálohují pro případ poruchy / odstávky některé z větví. Napouštění je regulováno stavítky a šoupátky na trubním rozvodu vody. Pro případ nadměrného množství vody je systém napájení vybaven odlehčením do vodoteče. Přiváděná voda zásobuje sádky čerstvou okysličenou vodou, která je na koncích sádek odváděna pomocí požeráků, dále sběrného potrubí a otevřených koryt odváděna zpět do vodoteče reky Oslavy. Stálý přísun čerstvé a okysličené vody je pro provoz sádek a chovu plůdků stěžejní. Výlov napěstovaného plůdku probíhá v lovištích umístěných před požerákem (vnitřní loviště) nebo za požerákem pod hrází (vnější loviště). Před vlastním výlovem dochází ke snížení hladiny a k vypouštění sádek. Z lovišť je následně plůdek čištěn, tříděn a distribuován do sádek v areálu nebo přímo odběratelům mimo areál. b. předpokládané kapacity provozu a výroby Obvyklá výrobní kapacita : cca tis. ks expedovaného plůdku / rok c. Monitoring množství a kvality vypouštěných vyčištěných vod Odběr vody pro sádky je zajištěn z odběrného místa při zachování minimálního zůstatkového průtoku v řece. Minimální zůstatkový průtok Q = 0,71 m3/s je v řece Oslavě zajištěn uložením potrubí (pevně stanovená výška odběru) v prostoru odběrného místa. Vypouštění sádek (i vyrovnávacích komor) se provádí postupným vydlužováním v jednotlivých výpustích (požerácích) dle potřeby expedice ryby. Vypouští se vždy maximálně dvě sádky najednou. Vypouštění se provádí v maximálním množství 2x86 = 172 l/s. Strana (18/24)

19 Množství odebírané a vypouštěné vody je řízeno limitní propustností nátokového systému, bylo schváleno a povoleno Povodím Moravy i vodoprávním povolením k nakládání s vodami které vydal MěU OZP Ivančice,. Přesná metodika je stanovena v Manipulačním a provozním řádu. d. Použité chemikálie Bez použití chemikálií. e. Elektrotechnická část Viz. C.1.d - SO.20, 21, PS.01 f. návrh řešení dopravy v klidu Dopravu v klidu v areálu úpravny vody řeší zpevněné plochy uvnitř a vně areálu. g. odhad potřeby materiálů, surovin Maximální povolené množství používaného krmiva je stanoveno vodoprávním povolením k nakládání s vodami které vydal MěU OZP Ivančice. Toto povolení bude aktualizováno na nově navrženou kapacitu v dalším stupni řízení a projednáno s Povodím Moravy. h. řešení likvidace odpadů nebo jejich využití (recyklace apod.), řešení likvidace splaškových a dešťových vod Komunální odpad je likvidován pravidelným odvážením na skládku městskými službami. Likvidace splaškových odpadních vod zůstává zachována stávající. Likvidace dešťových vod zůstává zachována stávající. Povrchovým vsakováním na celém pozemku a ze zastavěných/zpevněných ploch do sádek a dále do vodoteče. i. odhad potřeby vody a energií pro výrobu Celkem za rok m 3 - výměna vody v nádržích bude 2-3 x /24hod - průměrné množství 612 l/s - maximální množství 850 l/s j. Předpokládaná energetická náročnost: Řešené objekty nemění stávající spotřebu energií. k. řešení ochrany ovzduší Řešené objekty nemění stávající způsob vytápění ani spotřebu energií. l. řešení ochrany proti hluku Stavba nevyvolává hlukové zatížení do okolí. m. řešení ochrany stavby před vniknutím nepovolaných osob Areál je oplocen. Všechny jímky a zařízení kde by mohlo dojít k pádu osob budou vybaveny ochranným zábradlím / pochozími pororošty dle ČSN. Strana (19/24)

20 C.4. Zásady zajištění požární ochrany stavby Navrhovanou stavbou se nemění požárně bezpečnostní řešení areálu ani zatížení v objektech. C.4.1. C.4.2. C.4.3. C.4.4. C.4.5. C.4.6. C.5. řešení odstupových vzdáleností a vymezení požárně nebezpečného prostoru Není řešeno. řešení evakuace osob Není řešeno. navržení zdrojů požární vody, popřípadě jiných hasebních látek Není řešeno. vybavení stavby vyhrazenými požárně bezpečnostními zařízeními Není řešeno. řešení přístupových komunikací a nástupních ploch pro požární techniku Stávající požární řešení se nemění. Nově navržené objekty svým charakterem nezvyšují požární zatížení a riziko v areálu. zabezpečení stavby či území stavbou požární ochrany, pokud to odůvodňují požadavky na záchranné a likvidační práce nebo ochranu obyvatelstva Není řešeno. Zajištění bezpečnosti provozu stavby při jejím užívání Zařízení smí obsluhovat pouze proškolení pracovníci provozovatele. Budou prováděny pravidelné kontroly a revize. Elektrické zařízení musí být provedeno v souladu s platnými českými normami a předpisy, zejména pak ČSN (Ochrana před úrazem el. proudem), ČSN (Uzemnění el. zařízení), ČSN (předpisy pro kladení silových el. vedení) a ČSN , ČSN , ČSN (Předpisy pro dimenzování vodičů a kabelů). Pravidla pro obsluhu a práci na el. zařízení a kvalifikaci obsluhy stanoví ČSN (Bezpečnostní předpisy pro obsluhu a práci na el. zařízeních). El. Zařízení lze uvést do trvalého provozu až na základě pozitivního výsledku výchozí el. revize podle ČSN (Revize el. zařízení) potvrzeného písemně v revizní zprávě. Práce související s tímto projektem nevyžadují mimořádných bezpečnostních opatření nad rámec běžných zvyklostí a nemají negativní důsledky na zdraví pracovníků. Krytí elektrických předmětů přístrojů zařízení a rozvaděčů musí splnit požadavky dané stanovenými vnějšími vlivy prostředí. Strana (20/24)

21 C.6. C.7. C.8. Dostavba a rekonstrukce Návrh řešení pro užívání stavby osobami s omezenou schopností pohybu a orientace Stavba nevyžaduje řešení pro užívání a přístupnost objektu pohybově a zrakově postižených. Popis vlivu stavby na životní prostředí a ochranu zvláštních zájmů a. řešení vlivu stavby, provozu nebo výroby na zdraví osob nebo na životní prostředí, popřípadě provedení opatření k odstranění nebo minimalizaci negativních účinků Bez negativních vlivů. b. řešení ochrany přírody a krajiny nebo vodních zdrojů a léčebných pramenů Bez negativních vlivů. Do vody odebírané z řeky Oslavy nejsou přidávány chemické ani jiné škodlivé látky. Krmivo pro plůdky nepředstavuje významný zdroj nežádoucích živin pro řeku Oslavu, do které je následně voda ze sádek odváděna. Maximální povolené množství používaného krmiva je stanoveno vodoprávním povolením k nakládání s vodami které vydal MěU OZP Ivančice. Toto povolení bude aktualizováno na nově navrženou kapacitu v dalším stupni řízení a projednáno s Povodím Moravy. c. návrh ochranných a bezpečnostních pásem vyplývajících z charakteru realizované stavby Instalací zařízení obsažených v tomto projetu nedojde ke změně či vytvoření ochranného pásma elektrických energetických zařízení. Bez negativních vlivů. Návrh řešení ochrany stavby před negativními účinky vnějšího prostředí a. Povodně Staveniště se nachází v záplavovém území řeky Oslavy Q5, Q20, Q100. b. sesuvy půdy Místo stavby není ohroženo sesuvy půdy. c. poddolování V místě stavby se nenacházejí těžené a netěžené dobývací prostory, poddolovaná území ani chráněná ložisková území. d. seizmicita Seizmicita lokality je zařazena do 6.stupně makroseizmické stupnice MSK-64 a do kategorie a g =0,020g dle eurokódu (ČSN P ENV ). e. radon Stavba nevyžaduje ochranu proti průniku radonu z podloží. f. hluk v chráněném venkovním prostoru a chráněném venkovním prostoru stavby Strana (21/24)

22 Bez vnějšího vlivu na hluk okolí. C.9. Civilní ochrana a. opatření vyplývající z požadavků civilní ochrany na využití staveb k ochraně obyvatelstva U stavby nejsou kladeny požadavky na využití stavby k ochraně obyvatelstva. b. řešení zásad prevence závažných havárií U stavby nehrozí riziko závažných havárií. c. zóny havarijního plánování U stavby nehrozí riziko závažných havárií. D. Výkresová dokumentace D. 01 SITUACE PŘEHLEDNÁ 1: D. 02 ZÁKRES DO SNÍMKU KM 1:2.000 D. 03 CELKOVÁ SITUACE STAVBY 1:1.000 E. Požárně bezpečnostní řešení Stavba nemá vliv na stávající požárně bezpečnostní řešení areálu. F. Dokladová část samostatná příloha zpráva o zapracování závazných stanovisek dotčených orgánů, stanovisek vlastníků veřejné dopravní a technické infrastruktury, popř. vyjádření účastníků řízení G. Zásady organizace výstavby G.1. G.1.1. Technická zpráva informace o rozsahu a stavu staveniště, předpokládané úpravy staveniště, jeho oplocení, trvalé deponie a mezideponie, příjezdy a přístupy na staveniště Staveniště zasahuje na pozemky p.č. 2653/21(EN 364/2); 2653/25; 2653/26; 2653/4; 2653/19; 2653/27; 2653/16; 2653/17; 2653/18; 343/5; 2653/2; 2653/3; 2654; 2653/5; 2653/6; 2653/7; 2653/8; 2653/1; 2653/9; 2653/10; 343/2(PK 4163/1) v k.ú. Oslavany. Staveniště bude před zahájením výkopových prací vyčištěno od náletových křovin a dřevin. Staveniště je z převážné části oploceno. Ostatní části budou během stavby zabezpečeny mobilním oplocením/hrazením. Výkopek ze stavby nových sádek bude uchováván na staveništi a postupně odvážen na skládku. Areál je dostupný stávajícím odbočením ze silnice II/393-ul.Nádražní (Oslavany- Ivančice) na místní obslužnou komunikaci a z ní dále stávajícím odbočením na nezpevněnou cestu do areálu. Strana (22/24)

23 G.1.2. G.1.3. G.1.4. G.1.5. G.1.6. G.1.7. G.1.8. G.1.9. významné sítě technické infrastruktury Dostavba a rekonstrukce Není předmětem řešení dokumentace. Změnou stavby nedojde dotčení této problematiky. napojení staveniště na zdroje vody, elektřiny, odvodnění staveniště apod. Napojení staveniště na elektrickou energii bude zajištěno dočasným staveništním rozvaděčem napojeným na stávající rozvaděč v hlavní budově areálu č.p.24. Zásobování vodou bude zajištěno provizorní přípojkou vody z hlavní budovy areálu č.p.24 nebo vlastním čerpadlem ze studní na pozemku stavby. úpravy z hlediska bezpečnosti a ochrany zdraví třetích osob, včetně nutných úprav pro osoby s omezenou schopností pohybu a orientace, Staveniště bude zabezpečeno a oploceno. uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů Přístup na staveniště budou mít pouze oprávněné osoby. Staveniště bude uzavřeno. řešení zařízení staveniště včetně využití nových a stávajících objektů Pracovníci dodavatele stavby budou využívat vlastní mobilní WC. popis staveb zařízení staveniště vyžadujících ohlášení Součástí zařízení staveniště nebudou stavby vyžadující ohlášení. stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví, plán bezpečnosti a ochrany zdraví při práci na staveništi podle zákona o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci Při výstavě se musí dodržovat veškeré platné právní předpisy určující obranu zdraví a bezpečnost pracovníků při práci (zejména např.: nařízení vlády 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a zákon 309/2006 Sb. o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci). Všechny materiály musí být řádně atestovány pro dané použití. podmínky pro ochranu životního prostředí při výstavbě S veškerým odpadem bude nakládáno ve smyslu zákona č. 185/2001 Sb. o odpadech, ve znění pozdějších předpisů a vyhlášky č. 383/2001 Sb., o podrobnostech nakládání s odpady, ve znění pozdějších předpisů. Odpad bude tříděn, shromažďován a recyklován dle jednotlivých druhů a kategorií stanovených vyhláškou MŽP č. 381/2001 Sb., kterou se stanoví Katalog odpadů, ve znění pozdějších předpisů. Strana (23/24)

24 G orientační lhůty výstavby a přehled rozhodujících dílčích termínů. Viz odstavec B.3.g a B.3.h. V Brně, dne Vypracoval : Ing. Robert Gál (IMAG) Strana (24/24)
