URBANISTICKÁ ŠTÚDIA ZÓNY VAJNORSKÁ, AREÁLY SPOLOČNOSTI TOWERCOM BRATISLAVA

Transkript

1 URBANISTICKÁ ŠTÚDIA ZÓNY VAJNORSKÁ, AREÁLY SPOLOČNOSTI TOWERCOM BRATISLAVA čistopis OBJEDNÁVATEĽ : TOWERCOM a.s., Bratislava SPRACOVATEĽ: GUTGUT s.r.o., Bratislava a Ing. arch. Martin Pavlík AUTORI: Ing. arch. Štefan Polakovič Ing. arch. Lukáš Kordík Ing. arch. Martin Pavlík DÁTUM: august 2013

2 1. Základné identifikačné údaje Názov dokumentácie: ZÓNA VAJNORSKÁ AREÁLY SPOLOČNOSTI TOWERCOM BRATISLAVA Stupeň dokumentácie: Urbanistická štúdia čistopis podklad pre zmeny a doplnky ÚPN Hl. M. Bratislavy. Objednávateľ: TOWERCOM a.s., Cesta na Kamzík 14, Bratislava, PSČ Prostredníctvom: Obstarávateľ: Ing. arch. Vlasta Cukorová, autorizovaný architekt, reg. č AA, odborne spôsobilá osoba na obstarávanie ÚPP a ÚPD pod.a 2a zákona č. 50/1976 o územnom plánovaní a stavebnom poriadku v znení neskorších predpisov reg č. 245 Adresa ateliéru: Prekážka 722/1, Liptovský Hrádok, mob.: Spracovateľ: GUTGUT s.r.o., Ul. 29.Augusta 28, Bratislava, info@ gutgut.sk Adresa ateliéru: Velehradská 8, Bratislava, a Ing.arch. Martin PAVLÍK, autorizovaný architekt SKA reg. číslo 1721AA, Adresa: Sídlisko Medvedzie 153/36-26, Tvrdšín, pavlik@incube.sk OBSAH Textová časť 1. základné identifikačné údaje 2. základné údaje, hlavné ciele a úlohy riešenia 3. vymedzenie riešeného územia s uvedením regulovaných pozemkov 4. opis riešeného územia, vyhodnotenie súčasného využitia územia, problémov a limitov územia 5. vyhodnotenie majetkových vzťahov v území 6. väzby vyplývajúce z riešenia širších vzťahov a zo záväzných častí územného plánu obce 7. návrh urbanistickej koncepcie 8. urbanistická koncepcia funkčného využitia a hmotovo priestorového usporiadania územia, urbánnych priestorov a stavieb, kompozícia a organizácia územia 9. koncepcia dopravného vybavenia 10. koncepcia technického vybavenia 11. koncepcia zelene vrátane prvkov územného systému ekologickej stability 12. koncepcia tvorby a ochrany životného prostredia 13. zásady a regulatívy umiestnenia jednotlivých stavieb vrátane určenia pozemkov, ktoré nemožno zastavať Grafická časť 1. výkres širších vzťahov M 1: výkres urbanistickej koncepcie a návrh verejných priestorov M 1: výkres dopravného vybavenia M 1: výkres technického vybavenia: zásobovania vodou, odkanalizovania M 1: výkres technického vybavenia: zásobovania elektrickou energiou, telekomunikácií M 1: výkres technického vybavenia: zásobovania plynom, zásobovania teplom M 1: výkres návrhu zelene územia vrátane prvkov USES M 1: výkres regulácie M 1: výkres návrh zmien a doplnkov na podklade ÚPN Hl.m. SR Bratislava Autori: Ing. arch. Štefan Polakovič, autorizovaný architekt SKA reg. číslo 1440 AA, mob.: Ing. arch. Lukáš Kordík, autorizovaný architekt SKA reg. číslo 1969 AA, mob.: Ing.arch. Martin Pavlík, autorizovaný architekt SKA reg. číslo 1721AA, mob.: Spracovateľský kolektív Hlavný riešiteľ: Ing. arch. Štefan Polakovič, Ing. arch. Martin Pavlík, Ing. arch. Lukáš Kordík, Urbanizmus, Demografia: Ing. arch. Martin Pavlík Životné prostredie: Ing. Zuzana Pavlíková, Tvrdosín Doprava: Ing. Ladislav Benček, Bratislava Vodné hospodárstvo: Ing. Marian Trník., Bratislava Plyn: Ing. Marian Trník., Bratislava Energetika: Ing. Igor Chmel, Bratislava Telekomunikácie: Ing. Peter Kubík, Bratislava Strana 2 z 20

3 ČISTOPIS 08/ Základné údaje, hlavné ciele a úlohy riešenia Hlavným cieľom urbanistickej štúdie zóny je vytvorenie územno plánovacieho podkladu pre spracovanie záväznej územno-plánovacej dokumentácie zonálnej úrovne ako zmeny funkčného využitia územia v porovnaní s UPN Hl. Mesta Bratislavy. Cieľmi riešenia UŠ sú: zhodnotiť hmotovo-priestorové usporiadanie, spôsob a hustotu zástavby navrhnúť s dôrazom na zachovanie charakteristického obrazu stabilizovaného územia zóny UL. VAJNORSKÁ AREÁLY SPOLOČNOSTI TOWERCOM - BRATISLAVA, pri návrhu podlažnosti vychádzať z charakteru okolitej zástavby zakomponovať objekty do existujúceho organizmu súvisiacej zástavby tvorenej okolitou zástavbou a stanoviť kompozičné kritériá ich umiestnenia vyjadriť hierarchický priestorovo-prevádzkový a kompozičný systém zástavby s riešením verejných priestorov a trás prepájajúcich jednotlivé celky, vytvárať mnohotvárnosť prostredia overiť intenzitu využitia územia vo vzťahu k funkčnej profilácii územia a typu jednotlivých stavieb a zariadení overiť výškovú hladinu zástavby vo vzťahu k polohe územia v organizme mesta, k prírodným danostiam a pôsobeniu navrhovanej štruktúry v obraze mesta preveriť potrebu a spôsob napojenia lokality na verejné komunikácie a dopravné zariadenia 3. Vymedzenie, charakter, súčasné využite riešeného územia Riešené územie urbanistickej štúdie sa nachádza v Mestskej časti Bratislava Nové Mesto. Urbanistická štúdia zóny UL. VAJNORSKÁ AREÁLY SPOLOČNOSTI TOWERCOM - BRATISLAVA rieši územie v súčastnosti regulované ako stabilizované územia technickej vybavenosti energetika, telekomunikácie (č. 602), ako rozvojovú zónu občianskej vybavenosti s možnosťou drobnej nezávadnej výroby a skladovania (regulácia č. 502). Riešené územie je vsadené do územia s občianskou vybavenosťou popri hlavných komunikáciách ulíc Vajnorská a Rožňavská. Svojím polohovým potenciálom územného rozvoja predstavuje územie vhodné pre dotvorenie občiansko-predajného komplexu s možnosťou doplnenia o skladovanie a ostatnú pridruženú vybavenosť. Celková 2 výmera riešeného územia je m, t.j. 37,668 ha. URBANISTICKÁ ŠTÚDIA ZÓNY VAJNORSKÁ, AREÁLY SPOLOČNOSTI TOWERCOM BRATISLAVA 4. Opis riešeného územia, vyhodnotenie súčasného využitia územia, problémov a limitov územia V súčastnosti je riešené územie v ÚPN Hl. Mesta Bratislava definované ako Územia technickej vybavenosti energetika a telekomunikácie, kódove označenie v ÚPN Hl. M. Bratislava je 602 Plochy, ktoré sú určené pre umiestnenie stavieb a zariadení, ktoré slúžia pra prevádzku energetických a telekomunikacných systémov. V existujúcom areály sú vybudované telekomunikačné zariadenia,vysielač (mimo prevádzky) a komplexné zázemie technickej iinfraštruktúry pre prevádzku vysielača a administratívneho objektu, t.j. trafostanice, kotolňa a pod. Riešené územie je prístupné z ulice Vajnorská, prístupovou komunikáciou, ktorá pokračuje na parkovisko pred 4 podlažnou administratívnou budovou a podjazdom v objekte administratívy, je vyvedená do areálu, kde sa nachádza manipulačná plocha s otočou a jedna vetva ide smerom k ul. Rožňavská naprieč celým areálom. Tento vstup do areálu je ohradený. V nútri areálu je množstvo drobných objektov garáži a unimobuniek, v dnešnej dobe už nevyužívané. Južná časť pozemku, bližšie k ul. Rožňavská je tvorená veľkým množstvom vzrastlej zelene a krovín, rôzneho druhu a kvality. Celé riešené územie sa nachádza v rámci hranice zastavaného územia na nepoľnohospodárskej pôde a je určené v územnom pláne na intenzifikáciu. Limitujúcim faktorom výstvby sú existujúce siete v južnej časti riešeného územia v súbehu s ul Rožňavská a to hlavne kanalizačný zberač E, ktorý je potrebné rešpektovať, Ostatné siete v areály nie sú limitmi, nakoľko sa jedná o sekundárne rozvody určené pre obsluhu areálu. Je ich možné podľa potreby preložiť, poprípade zrušiť. Jedná sa hlavne o rozvody STL plynu a teplovodu a taktiež rozvody slaboprúdu atď. Pre riešenie širších vzťahov je územie vymedzené z juhu ulicou Krajná, zo severu ulicou Stará Vajnorská, z východu ulicou Studená, zo západu ulicou Bojnická. (obrázok dole: identifikácia riešeného územia zdroj: googlemaps.com) Fotodokumentácia súčasného stavu riešeného územia Strana 3 z 20

4 5. Vyhodnotenie majetkových vzťahov v území Majetkovo právne je hlavné rozvojové územie vysporiadané majoritným vlastníkom parciel pod navrhovanou zástavbou je spoločnosť TOWERCOM, a.s., Bratislava. V rámci riešeného územia sa nachádzajú aj parcely ďalších dotknutých vlastníkov. Podrobný rozpis parciel viď. následujúca tabuľka Tab.: Vyhodnotenie majetkových vzťahov EXISTUJÚCA PARCELÁCIA V RIEŠENOM ÚZEMÍ č. č. parcely Výmera (m 2 ) Kat. územie druh Č.LV vlastník / Nové mesto Trvalé trávne porasty 2804 HairCare Professionals, s.r.o., Vajnorská 178, Bratislava, PSČ , SR / Nové mesto Trvalé trávne porasty 5589 SR - Ministerstvo hospodárstva Slovenskej republiky, Mierová 19, Bratislava / Nové mesto Zastavané plochy a nádvoria 4399 Towercom, a.s., Cesta na Kamzík 14, Bratislava, PSČ , SR / Nové mesto Ostatné plochy 4399 Towercom, a.s / Nové mesto Zastavané plochy a nádvoria 2804 HairCare Professionals, s.r.o / Nové mesto Zastavané plochy a nádvoria 4399 Towercom, a.s / Nové mesto Zastavané plochy a nádvoria 4399 Towercom, a.s / Nové mesto Zastavané plochy a nádvoria 4399 Towercom, a.s / Nové mesto Zastavané plochy a nádvoria 4399 Towercom, a.s / Nové mesto Zastavané plochy a nádvoria 4399 Towercom, a.s / Nové mesto Zastavané plochy a nádvoria 4399 Towercom, a.s / Trnávka Zastavané plochy a nádvoria Väzby vyplývajúce z riešenia širších vzťahov a zo záväzných častí územného plánu obce Územný plán hlavného mesta SR Bratislavy, rok 2007, schválený uznesením MsZ č.123/2007 zo dňa s účinnosťou od , a jeho Zmena a doplnok 01, schválená uznesením MsZ č. 600/2008 dňa , definuje riešené územie ako územie s funkčným využitím č. 602 technická infraštruktúra energetika a telekomunikácie. Riešené územie je definované ako stabilizované územie. V rámci stabilizovaného územia sa predpokladá miera stavebných zásahov do jestvujúceho prostredia prevažne do 15% celkovej podlažnej plochy existujúcej zástavby v území. V zásade sa jedná o nadstavby, dostavby a prístavby budov, využitie podkroví, úpravy a dovybavenie vnútroblokových priestorov, výstavbu v prielukách a podobne. Stabilizované územia charakterizuje určitý spôsob zástavby v území, ktorý výrazne podmieňuje spôsob a možnosti jeho dotvárania novými investíciami. Limitom pre novú výstavbu v stabilizovanom území je najmä charakteristický obraz a proporcie konkrétneho územia, ktoré je potrebné akceptovať, chrániť a rozvíjať. Prvoradým je zvýšenie kvality prostredia, nielen kvality zástavby ale aj prevádzkovej kvality. Z hľadiska väzby novej zástavby k pôvodnej štruktúre mesta je potrebné rešpektovať diferencovaný prístup podľa jednotlivých typov existujúcej zástavby a nie je možné ho generalizovať stanovením jednotnej regulácie intenzity využitia pre celú stabilizovanú funkčnú plochu. Lokalizácia novej zástavby v stabilizovanom území vonkajšieho mesta musí byť predmetom riešenia územnoplánovacích dokumentácií zóny. Požiadavky na riešenie vyplývajúce z územnoplánovacej dokumentácie overiť potenciál územia pre dostavbu viacpodlažnými objektami, v priestore Vajnorskej a Rožňavskej ulice nahradiť zaniknuté výrobno-produkčné prevádzky funkčne zmiešanými aktivitami komerčnej vybavenosti mestského charakteru obslužno-vybavenostných, obchodných a administratívnych funkčných zložiek, zohľadniť existujúce koridory a zariadenia technického vybavenia a upresniť trasovanie a kapacity navrhovaných vedení a zariadení technického vybavenia Požiadavky na varianty riešenia urbanistickej štúdie Urbanistická štúdia je riešená invariantne, nakoľko je táto štúdia vypracovaná v etape: čistopis, ktorému predbiehala etapa: návrh, spracovaná v dvoch variatách, ktoré zdokladovali možnosti optimálneho funkčného využitia a hmotovo-priestorového usporiadania územia. Variantnosť spočívala v kombinácii urbánneho stvárnenia územia s rozdielnou intenzitou zastavania územia. Pri návrhu oboch variant sa uvažovalo s reguláciou definovanou v Územnom pláne hlavného mesta SR Bratislavy, ako územie č. 502 zmiešané územia obchodu a služieb výrobných a nevýrobných. S prerokovania návrhu Urbanistickej štúdie vyplynula požiadavka na dopracovanie urbanistickej štúdie v etape čistopis, podľa variantu 1 (viď. Vyjadrenie HL.M.SR Bratislava, zo dňa , pod číslom MAGS ORM51654/ ). Požiadavky na obsah urbanistickej štúdie Požiadavky z hľadiska širších vzťahov zdokumentovať územno- technické súvislosti a dopady na kontaktné územia vo vzťahu k platnej dokumentácii ÚPN hl.m. SR Bratislavy, rok 2007, Zmeny a doplnku 2009 a Zmeny a doplnku 02 / vyjadriť funkčné, hmotovo-priestorové, organizačno-prevádzkové a kompozičné vzťahy riešeného priestoru vo väzbe na okolitú zástavbu, vyjadriť riešenie verejného dopravného vybavenia so zohľadnením koncepčne stabilizovaného riešenia komunikačného systému a systému MHD vyjadriť riešenie verejného technického vybavenia so zohľadnením koncepčne stabilizovaného vedenia sietí a lokalizácie zariadení technického vybavenia riešiť technické vybavenie územia vo všetkých jej funkčných systémoch v nadväznosti na systémy susediacich zón resp. širšie súvisiace územie mesta rešpektovať alebo doriešiť kolízie navrhovanej urbanistickej koncepcie s koridormi nadradeného technického vybavenia, vrátane prípadných preložiek vyjadriť priemet prvkov územného systému ekologickej stability a prvkov systému zelene vyjadriť limity využitia územia zdokumentovať siluetárno-panoramatické pôsobenie navrhnutej hmotovo-priestorovej štruktúry vo vzťahu na kontaktné územia a na prírodné danosti z exponovaných pohľadov pri vstupe do mesta a celkovej tvorby panorámy mesta Požiadavky z hľadiska urbanistickej koncepcie, funkčného využitia, priestorového usporiadania: hmotovo-priestorové usporiadanie, spôsob a hustotu zástavby navrhnúť s dôrazom na zachovanie charakteristického obrazu stabilizovaného územia zóny UL. VAJNORSKÁ AREÁLY SPOLOČNOSTI TOWERCOM - BRATISLAVA, pri návrhu podlažnosti vychádzať z charakteru okolitej zástavby zakomponovať objekty do existujúceho organizmu súvisiacej zástavby tvorenej okolitou zástavbou a stanoviť kompozičné kritériá ich umiestnenia vyjadriť hierarchický priestorovo-prevádzkový a kompozičný systém zástavby s riešením verejných priestorov a trás prepájajúcich jednotlivé celky, vytvárať mnohotvárnosť prostredia overiť intenzitu využitia územia vo vzťahu k funkčnej profilácii územia a typu jednotlivých stavieb a zariadení overiť výškovú hladinu zástavby vo vzťahu k polohe územia v organizme mesta, k prírodným danostiam a pôsobeniu navrhovanej štruktúry v obraze mesta preveriť potrebu a spôsob napojenia lokality na verejné komunikácie a dopravné zariadenia Požiadavky vyplývajúce zo základných demografických, sociálnych a ekonomických údajov a prognóz 1. demografia Z hľadiska zhodnotenia využitia územia riešiť tieto základné socioekonomické ukazovatele: preveriť predpoklady pre denne prítomné obyvateľstvo Strana 4 z 20

5 Požiadavky z hľadiska stanovenia rozsahu regulácie navrhnúť regulatívy funkčného využitia pozemkov a stavieb so stanovením základných, doplňujúcich a neprípustných funkcií navrhnúť regulatívy priestorového usporiadania a umiestnenia stavieb na pozemkoch s určením zastavovacích podmienok, priemerná a maximálna podlažnosť, max. index podlažných plôch, max. index zastavaných plôch, min. index zelene návrh princípov kompozície a stanovenie prípustnosti architektonického riešenia stavieb vyjadriť regulatívy umiestnenia verejného dopravného vybavenia a verejného technického vybavenia: trasovanie a rozmerové parametre líniových stavieb a zariadení vrátane napojenia na pozemok, prípustnosť pripojenia s uvedením kapacity vyjadriť regulatívy ochrany a tvorby životného prostredia, krajiny, zelene, prvkov územného systému ekologickej stability vyjadriť regulatívy nevyhnutnej vybavenosti stavieb Požiadavky z hľadiska verejného dopravného vybavenia územia Požiadavky z hľadiska dopravy riešiť vo väzbe na Územný plán hl.m SR Bratislavy (2007), ZaD 01 (2009) a ZaD 02 (2011) vyjadriť väzby urbanistického riešenia na jestvujúce a navrhované dopravné vybavenie zohľadniť návrh etapizácie a podmienenosti využitia územia navrhnúť riešenie dopravnej obsluhy a nárokov na dynamickú a statickú dopravu s ohľadom na navrhované funkčné využitie a organizáciu územia preveriť dopady zvýšenej intenzity automobilovej dopravy vyplývajúcej z návrhu urbanizácie na priepustnosť komunikačnej siete a križovatiek a navrhnúť elimináciu disproporcií navrhnúť dopravnú obsluhu riešeného územia včítane funkčných tried, kategórií komunikácií riešiť statickú dopravu (parkovacie garáže, parkoviská) v zmysle STN /Z1 pre stupeň automobilizácie1:2 riešiť systém peších trás a rozptylových priestorov riešiť napojenie peších ťahov na mestskú hromadnú dopravu (električky, autobusy) riešiť napojenie územia na cyklotrasy Požiadavky z hľadiska verejného technického vybavenia vyjadriť väzby urbanistického riešenia na jestvujúce a navrhované technické vybavenie navrhnúť pokrytie potrieb zariadeniami technického vybavenia vo vzťahu k navrhovanému funkčnému využitiu a organizácii územia s maximálnym využitím vybudovaných sietí v návrhu riešenia technického vybavenia zohľadniť návrh etapizácie a podmienenosti využitia územia riešiť technické vybavenie vo všetkých funkčných systémoch zásobovanie vodou, odkanalizovanie, zásobovanie plynom, teplom, elektrickou energiou, telekomunikácie s ohľadom a maximálnym využitím existujúcich sietí, rozlíšiť v riešení technického vybavenia verejné a neverejné systémy, vrátane vyznačenia ochranných, bezpečnostných a hygienických pásiem v riešení technického vybavenia zohľadniť požiadavky tvorby mestského polyfunkčného prostredia primeranou integráciou zariadení technického vybavenia do zástavby zohľadniť existujúce siete TI, koridory, trasy hlavných vedení a zariadenia technického vybavenia vrátane ochranných pásiem spracovať riešenia technickej vybavenosti v samostatných kapitolách a výkresoch pre jednotlivé systémy vyznačiť trasy a koridory hlavných líniových a uzlových prvkov technickej vybavenosti, ich ochranné, bezpečnostné a hygienické pásma, v návrhu urbanistickej koncepcie ich rešpektovať ako limity vyznačiť a rešpektovať územné rezervy pripravované stavby pre ich trasy a zariadenia Zásobovanie vodou zásobovanie pitnou vodou riešiť vo väzbe na vodovodnú sieť ulíc Vajnorská a Rožňavská potrubia verejného vodovodu navrhovať v profile min. DN 150 a vodovodnú sieť v maximálnej miere zokruhovať nadštandardnú potrebu úžitkovej a požiarnej vody riešiť na báze vlastných vodných zdrojov, akumulačných nádrží a pod. Odkanalizovanie odkanalizovanie územia riešiť návrhom kanalizácie delenej sústavy návrh splaškovej kanalizácie riešiť vo väzbe na stokovú sieť zberača E v Rožňavskej ul. odvádzanie dažďových vôd riešiť za dodržania zásady maximálneho zadržiavania vody v území ich zaúsťovaním do vsakovacích zariadení, akumuláciou v dažďových nádržiach. Dažďovú kanalizáciu navrhnúť podľa STN EN rozvoj územia je podmienený budovaním splaškovej kanalizácie v rozvojovom území s napojením všetkých nehnuteľností s následným odvedením do mestskej ČOV Zásobovanie el. energiou zásobovanie el. energiou riešiť obvyklým spôsobom prostredníctvom VN-22 kv siete spríslušným počtom TS VN/NN rešpektovať existujúce a navrhované vedenia prenosovej a distribučnej sústavy ZVN resp. VVN prípadné kolízie s existujúcimi vedeniami VN riešiť ich prekládkou resp. kabelizáciou pri rešpektovaní podmienok stanovených prevádzkovateľom siete Zásobovanie plynom zásobovanie plynom riešiť výstavbou STL plynovodnej siete s orientáciou na existujúci STL plynovod v ulici Vajnorská Zásobovanie teplom zásobovanie teplom riešiť decentralizovaným spôsobom prostredníctvom kotolní na báze zemného plynu Telekomunikácie napojenie na telekomunikačnú sieť v ulici Vajnorská s prepojením na uzol ONU Tesco Zlaté piesky Požiadavky z hľadiska tvorby a ochrany životného prostredia, tvorby a ochrany krajiny vrátane prvkov ekologickej stability S ohľadom na špecifické podmienky blízkych Zlatých Pieskov, je potrebné zachovať v maximálnej miere všetky ekostabilizačné a krajinotvorné prvky v území a na tieto prvky kompozične nadviazať navrhované plochy zelene v kategóriách vnútromestskej zelene, aby sa ich spolupôsobením vytvorili predpoklady na funkčnosť v rámci MÚSES (k tomu využiť kompozíciu RÚSES podľa N-ÚPN 2004) rešpektovať ustanovenia zákona č. 543/2002 Z. z. o ochrane prírody a krajiny v znení neskorších predpisov rešpektovať ustanovenia zákona č. 364/2004 Z.z. o vodách a nariadenia vlády č. 491/2002, ktorým sa ustanovujú kvalitatívne ciele povrchových vôd a limitné hodnoty ukazovateľov odpadových vôd a osobitných vôd v znení neskorších predpisov rešpektovať ustanovenia zákona č. 355/2007 Z. z. o ochrane, podpore a rozvoji verejného zdravia a o zmene a doplnení niektorých zákonov rešpektovať ustanovenia Vyhlášky Ministerstva zdravotníctva SR č. 549/2007 Z.z., ktorou sa ustanovujú podrobnosti o prípustných hodnotách hluku, infrazvuku a vibrácií a o požiadavkách na objektivizáciu hluku, infrazvuku a vibrácií v životnom prostredí v ďalšom postupe prípravy uplatňovať posudzovanie pripravovaných stavieb, zariadení a iných činností z hľadiska ich vplyvu na životné prostredie v zmysle zákona č. 24/ 2006 Z. z. o posudzovaní vplyvov na životné prostredie rešpektovať VZN hl. m. SR Bratislavy č. 8/93 o starostlivosti o verejnú zeleň zosúladiť koncepciu využitia územia s krajinno-ekologickými podmienkami územia určiť podmienky zabezpečenia vyhovujúcej ekologickej stability priestorovej štruktúry krajiny, ochrany a racionálneho využívania prírody, tvorby a ochrany životného prostredia zohľadniť územný systém ekologickej stability - a navrhnúť jeho ochranu a zapojenie do navrhovaných štruktúr rešpektovať ochranné, hygienické a bezpečnostné pásma zohľadniť geomorfologické, hydrologické a klimatické podmienky územia, zohľadniť jestvujúcu vzrastlú zeleň vo väzbe na zástavbu a verejné priestory riešiť plošnú a líniovú zeleň - zeleň parkových úprav, zeleň námestí, vnútroblokov a parkovacích plôch, stromoradia pozdĺž komunikácií, Strana 5 z 20

6 pri analýze limitov územia vychádzať o.i. aj zo strategickej hlukovej mapy bratislavskej aglomerácie rešpektovať požiadavky normatívov zelene platné Štandarty minimálnej vybavenosti obcí Požiadavky z hľadiska urbanistickej ekonómie a ekonomického zhodnotenia vyjadriť základné plošné ukazovatele a kapacitné údaje navrhovaného riešenia Z hľadiska zhodnotenia limitov využitia pozemkov a stavieb uviesť v bilanciách tieto ukazovatele urbanistickej ekonómie: zastavaná plocha plochy parciel v m2 podlažná plocha : nadzemná, podzemná stavebný objem plochy zelene (koeficient zelene, minimálny podiel) index podlažných plôch (ipp) koeficient zastavaných plôch počet podzemných a nadzemných podlaží počet parkovacích miest počet pracovných príležitostí podiel občianskej vybavenosti v účelových jednotkách vyjadriť technicko-ekonomické zhodnotenie navrhovaného riešenia v členení: podmieňujúce investície objemové investície nové funkčné využitie a reguláciu navrhnúť v zmysle metodiky používanej v Územnom pláne hlavného mesta SR Bratislavy, Požiadavky na rozsah a spôsob spracovania urbanistickej štúdie Urbanistickú štúdiu je spracovná v digitálnej forme na CD nosičoch vo formáte pdf a dwg, v analógovej forme a vo výtlačkoch v členení na textovú časť a grafickú časť Textová časť základné údaje identifikačné údaje základné údaje, hlavné ciele a úlohy riešenia vymedzenie riešeného územia s uvedením regulovaných pozemkov opis riešeného územia, vyhodnotenie súčasného využitia územia, problémov a limitov územia vyhodnotenie majetkových vzťahov v území väzby vyplývajúce z riešenia širších vzťahov a zo záväzných častí územného plánu obce návrh variantov urbanistickej koncepcie urbanistická koncepcia funkčného využitia a hmotovo priestorového usporiadania územia, urbánnych priestorov a stavieb, kompozícia a organizácia územia koncepcia dopravného vybavenia koncepcia technického vybavenia koncepcia zelene vrátane prvkov územného systému ekologickej stability koncepcia tvorby a ochrany životného prostredia zásady a regulatívy umiestnenia jednotlivých stavieb vrátane určenia pozemkov, ktoré nemožno zastavať doplňujúce údaje ukazovatele urbanistickej ekonómie a technicko ekonomické zhodnotenie variantov riešenia civilná ochrana obyvateľstva požiarna ochrana Grafická časť na podklade katastrálnych máp s vyznačením polohopisu, výškopisu, vodných tokov a s priemetom pozemkoknižných parciel výkresy širších vzťahov M 1:5 000, vo vzťahu k platnému ÚPN hl.m. SR Bratislavy, výkresy variantov urbanistickej koncepcie M 1: 1000 výkres dopravného vybavenia M 1: 1000 výkres technického vybavenia: zásobovania vodou, odkanalizovania M 1: 1000 výkres technického vybavenia: zásobovania el. energiou, telekomunikácií M 1: 1000 výkres technického vybavenia: zásobovania plynom, zásobovania teplom M 1: 1000 výkres návrhu zelene územia vrátane prvkov územného systému ekologickej stability M 1: 1000 výkres regulácie M 1: 1000 výkres návrh zmien a doplnkov na podklade ÚPN Hl.m. SR Bratislava Harmonogram spracovania UŠ UŠ bola obstaraná a spracovaná v zmysle 4 zákona č.50/1976 Zb. V neskorších predpisoch, v následujúcich krokoch: - návrh zadania UŠ / september prerokovanie zadania UŠ (pripomienky dotknutých organizácii sú zapracované do čistopisu zadania UŠ) / október 2011 marec čistopis zadania UŠ (súhlas vydalo Hl.m.SR Bratislava pod č.j. MAGS ORM 37262/ dňa ) / marec návrh UŠ v 2 variantách / máj prerokovanie návrhu UŠ (pripomienky dotknutých organizácii sú zapracované do čistopisu UŠ) / máj 2012 apríl K urbanistickej štúdii spracovanej v máji 2012 vydolo Hl.m SR Bratislava stanovisko č.j. MAGS ORM 44873/ dňa a Mestská časť Bratislava Nové Mesto vydala k návrhu urbanistickej štúdie stanovisko č.j. Star /2012 zo dňa V zmysle týchto stanovísk, bola štúdia upravená a následne opäť odovzdaná na posúdenie na Hl. M. SR Bratislava, ktoré vydalo stanovisko MAGS ORM51654/ dňa čistopis UŠ / august 2013 Požiadavky na prerokovanie urbanistickej štúdie Urbanistická štúdia bola prerokovaná v súlade s ustanoveniami zákona č. 50/1976 Zb. o územnom plánovaní a stavebnom poriadku v znení neskorších predpisov a vyhlášky č. 55/ 2001 Z. z. o územnoplánovacích podkladoch a územnoplánovacej dokumentácii. Predpokladom pre splnenie cieľov urbanistickej štúdie bolo zosúladenie zámerov obstarávateľa, orgánov územného plánovania na úrovni samosprávnych orgánov hl. mesta, mestských častí a štátnej správy a ostatných zainteresovaných subjektov v území pri jej spracovaní a prerokovaní. Prerokovanie UŠ vychádzalo z rozsahu prerokovania podľa 21 stavebného zákona primerane prerokovávanej problematike. Prerokovanie UŠ s orgánom územného plánovania mestská časť Bratislava Nové Mesto. Prerokovanie UŠ s dotknutými orgánmi, organizáciami, subjektmi a verejnosťou. Urbanistická štúdia bola dopracovaná v zmysle výsledkov prerokovania a predložená Miestnemu zastupiteľstvu MČ Bratislava Nové Mesto na odobrenie a s kladným stanoviskom bude zaslaná Magistrátu hl. mesta SR Bratislave. Prerokovanie zmien a doplnkov celomestskej územnoplánovacej dokumentácie na podklade výsledkov prerokovania urbanistickej štúdie zabezpečí Hlavné mesto SR Bratislava Po odsúhlasení zmien a doplnkov územného plánu mesta mestským zastupiteľstvom na podklade UŠ bude následne štúdia potvrdená úradnou pečiatkou ako platný územnoplánovací podklad pre rozhodovanie stavebného úradu a zaslaná Krajskému stavebnému úradu v Bratislave pre potreby zabezpečenia výkonu orgánu územného plánovania. Subjekty prerokovania urbanistickej štúdie: Hlavné mesto SR Bratislava, Magistrát hl. mesta SR Bratislavy, Primaciálne nám. 1, Bratislava Mestská časť Bratislava Nové Mesto, Junácka 1, Bratislava Ministerstvo vnútra SR, úrad informácií a telekomunikácií odbor telekomunikácií, Pribinova 2, Bratislava Ministerstvo obrany SR, Kutuzovova 8, Bratislava Krajský stavebný úrad v Bratislave, Lamačská cesta 8, Bratislava Krajský úrad ŽP v Bratislave, Karloveská 2, Bratislava Krajský pamiatkový úrad v Bratislave, Leškova 17, Bratislava Krajské riaditeľstvo PZ v Bratislave, Špitálska 14, Bratislava Okresné riaditeľstvo Hasičského a záchranného zboru v Bratislave, Staromestská 6, Bratislava Obvodný úrad životného prostredia, Karloveská 2, Bratislava Obvodný úrad v Bratislave, odbor krízového riadenia, Staromestská 6, Bratislava Obvodný úrad pre cestnú dopravu a pozemné komunikácie, Pri Starej prachárni 14, Bratislava Strana 6 z 20

7 ČISTOPIS 08/2013 Regionálny úrad verejného zdravotníctva Bratislava, hl.m.sr so sídlom v Bratislave, P.O. BOX 26, Ružinovská ul.č. 8, Bratislava 29 Dopravný podnik Bratislava, a.s., Olejkárska ulica č. 1, Bratislava Slovenský plynárenský priemysel, a.s., OZ, Votrubova 1, Bratislava Západoslovenská energetika, a.s., odbor technického rozvoja a normalizácie, Čulenova 6, Bratislava Slovenský vodohospodársky podnik š. p., OZ Povodie Dunaja, Karloveská 2, Bratislava Bratislavská vodárenská spoločnosť, Prešovská 48, Bratislava Letecký úrad SR, odd. ochranných pásiem letísk a leteckých pozemných zariadení, Letisko M.R. Štefánika, Bratislava Obrázok: Výrez z regulačného výkresu ÚPN Hl. m. SR Bratislava: URBANISTICKÁ ŠTÚDIA ZÓNY VAJNORSKÁ, AREÁLY SPOLOČNOSTI TOWERCOM BRATISLAVA Urbanistická koncepcia riešenia územia uvažuje s hlavným dopravno-obslužným pripojením od ul. Rožňavská s napojením na existujúcu križovatku ul Rožňavská a vstup k areálom S.P.S shopping park soravia, zachovávajú existenciu zástavky MHD a ponechávajú možnosť prejazdu popod existujúci objekt administratívy na ul. Vajnorská, ako druhý sekundárny dopravno-obslužný vstup do územia. Zóna je koncipovaná ako územia pre zmiešané funkcie obchodu a služieb výrobných a nevýrobných, pod číselným označením 502 (regulácia v zmysle UPN Hl. m SR Bratislava), s využitím následujúcich ukazovateľov: Kód G (IPP max.) = 1,8, index podlažných plôch (IZP max. ) = 0,36 index zastavaných plôch (KZ min.) = 0,20 koeficient zelene výmera riešeného územia prepočet IPP na riešené územie prepočet IZP na riešené územie prepočet KZ na riešené územie 2 RU= m 2 IPP*RU= m 2 IZP*RU= m 2 KZ*RU=7 533,6 m V celom riešenom území sa z hľadiska priestorovej kompozície dôsledne sa dodržiavajú polohové a výškové obmedzenia vyplývajúce z ochranných pásiem leteckej dopravy, ako aj iné priestorové limity. Koncept rešpektuje svojou zástavbou pomyselnú uličnú čiaru, ktorá je súbežná s ul. Rožňavská a je od kraja existujúcej komunikácie vzdialená cca 30m. Severnú stranu riešeného územia uzatvára objekt existujúcej adminstratívy, ktorá je v súčastnosti 4 podlažná v koncepte počítame s jej nadstavaním na 6 podlaží. Samotná koncepcia uvažuje s piatimi samostatnými objektmi, tvoriace uzavretú štruktúru s centrálne otvorenou plochou, ktorá má funkciu hlavne dopravnú, ale aj oddychovú (park s inhiskom na strechce podzemnej garáže) s obslužnými komunikáciami po obvode územia. Maximálna výška objektov v území je 6 N.P. Novonavrhované objekty sú tvorené 2-3 poschodovou podnožou (hlavnou hmotou objektov), z ktorej vystupujú, ďalšie hmoty s vyššími poschodiami, okrem objektu OB 02, ten je bez vyvýšenej časti. V nasledujúcich schémach je vyobrazené postupné hľadanie tejto ideálnej koncepcie a overenie iných koncepcii s použitím hore uvdených limitov. Obr. Proces tvorby hmotovo-objemové hľadanie: 7. Návrh urbanistickej koncepcie UŠ je spracovaná v zmysle Stavebného zákona č. 50 / 1976 Z.z. o územnom plánovaní a stavebnom poriadku v znení neskorších predpisov a v zmysle vykonávacej vyhlášky MŽP SR č. 55 / 2001 Z.z. o územno-plánovacích podkladoch a územno-plánovacej dokumentácii. Spracovaniu Urbanistickej štúdie predchádzal proces vypracovania a schválenia Zadania, ktoré bolo schválené Magistrátom Hl. Mesta Bratislava pod č. MAGS ORM37262/ , zo dňa V ňom sa konštatuje, že urbanistická štúdia bude riešená v dvoch variantách. ktoré zdokladujú možnosti optimálneho funkčného využitia a hmotovo-priestorového usporiadania územia. Variantnosť spočívala v kombinácii urbánneho stvárnenia územia s rozdielnou intenzitou zastavania územia. Pri návrhu oboch variant sa uvažovalo s reguláciou definovanou v Územnom pláne hlavného mesta SR Bratislavy, ako územie č. 502 zmiešané územia obchodu a služieb výrobných a nevýrobných Z prerokovania návrhu Urbanistickej štúdie vyplynula požiadavka na dopracovanie urbanistickej štúdie v etape čistopis, podľa variantu 1 (viď. Vyjadrenie HL.M.SR Bratislava, zo dňa , pod číslom MAGS ORM51654/ ) 8. Urbanistická koncepcia funkčného využitia a hmotovo priestorového usporiadania územia, urbánnych priestorov a stavieb, kompozícia a organizácia územia Rozvojové územie je územie mesta, v ktorom územný plán navrhuje: novú výstavbu na doteraz nezastavaných plochách, zásadnú zmenu funkčného využitia, zmenu spôsobu zástavby veľkého rozsahu, pri zachovaní funkčného využitia územia. Kód miery využitia územia vyjadruje povolenú mieru záťaže rozvojového územia zástavbou. Stanovuje pre vybrané funkcie intenzitu (mieru) využitia rozvojového územia. Symbolom kódu miery využitia územia sú písmená veľkej abecedy A až M, ktoré vyjadrujú prípustnú mieru využitia územia v rozpätí hodnotou IPP max. od 0,2 po 3,6 podľa nasledovnej škály. Pre riešené územie bol zvolený kód G s IPP 1,8, IZP 0,36 a KZ 0,20. Koncepcia zóny je navrhnutá v súlade s aktuálnym riešením okolitých území, ktoré svojou funkčnohmotovou štruktúrou spája v sebe prvky atraktívneho obchodno-administratívneho miesta v meste, doplneného prírodnými zložkami, spoločenskými priestormi. Severne medzi ul. Vajnorská a riešeným územím, územný plán mesta definuje rozvojové územie s označením č. 502, kód H s IPP=2,1, IZP=0,35 a KZ=0,2, podlažnosť 6+. Strana 7 z 20

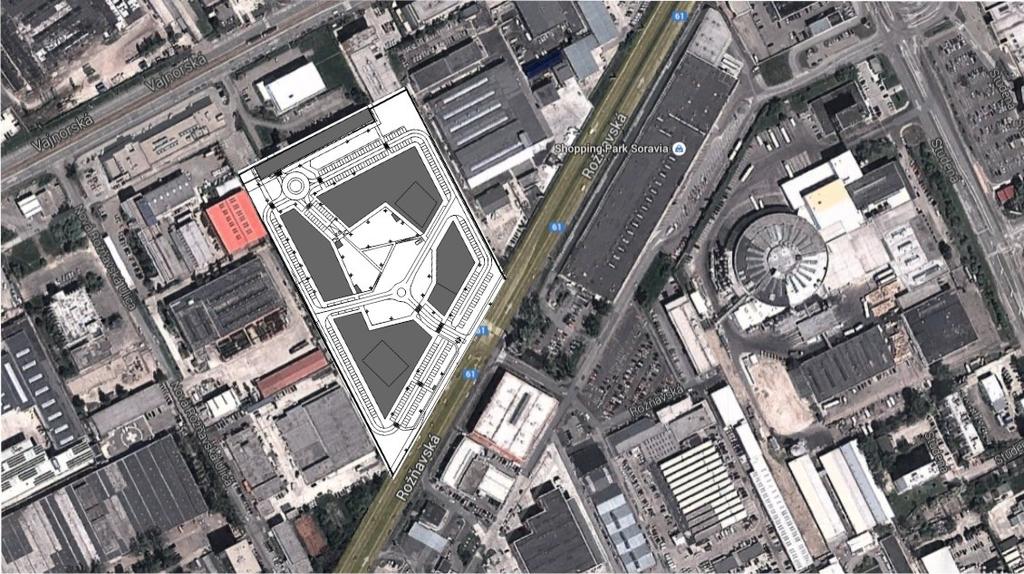

8 Priestorová lokalizácia Riešené územie sa nachádza v mestskej časti hlavného mesta Bratislavy MČ Nové Mesto, v okolí ulíc Vajnorská a Rožňavská, pre ktoré je typická veľkobloková výstavba objektov prevádzok rôzneho druhu. Priestorová koncepcia nadväzuje na urbanistickú štruktúru mestskej časti. Vychádza z faktu, že v zóne má byť prioritou nová architektonicko - urbanistická štruktúra. obrázok: navrhovaná štruktúra vsadená do ortofotomapy mapa: google.sk Navrhované funkčné využitie bude architektonicky stvárnené do celkov, v ktorých sa počíta s výstavbou administratív a obchodno-obslužnej vybavenosti, s vybudovaním aktívnych parterov objektov, ktoré sú v priamom kontakte s verejnými priestormi a zástavkou MHD. Celková plocha riešeného územia je m 2 (100%), ktorá je rozdelená na územia zastavané nadzemnými objektmi m 2 (32,92%), cestné obslužné komunikácie a manipulačné plochy 6590 m 2 (17,49%), plochy parkovacích státí na teréne 2844 m 2 (7,55%), plochy peších chodníkov a priestranstiev 3330 m 2 (8,84%), z toho 252 m 2 (0,67%) na streche podzemnej garáže, zeleň trávnaté plochy m 2 (33,19%), z toho 2525 m 2 (6,70%) na streche podzemnej garáže. Výmera podzemnej garáže je 2777 m 2 (7,37%) na podlažie, pri navrhovaných 2 podzemných podlažiach je celková výmera PG 5554 m 2. Objektová skladba je definovaná v následujúcej tabuľke: č. obj. zastavaná plocha podlažná plocha obostavaný priestor funkčné členenie /m2/ pomer funkcií administratíva obchod, služby Admin. obchod /m2 brutto/ /m2 brutto/ /m3 brutto/ /m2 brutto/ /m2 netto/ * /m2 brutto/ /m2 netto/ * % % OB OB OB OB OB OB G1 75 /** spolu Pozn.: /* 80% výmery z brutto / ** výmera nadzemnej časti podzemnej garáže (komunikačné jadrá výťahy, schodiská) Intenzita využitia územia Hmotovo - priestorová kompozícia územia Riešené územie svojou hmotovo-priestorovou kompozícou dopĺňa nezastavané územie formou kombinovania okolitých zástavieb. Navrhovaná štruktúra je postavená na kombinácii okolitých typov výstavby. Svojou štruktúrou vytvára prirodzené prelínanie týchto štruktúr so zreteľom na ľudskú mierku, kde je pocitové vnímanie ľudí prechádzajúcich v území, primerane zohľadnené. Vytvárajú sa tu nové hlavné spoločenské priestory, doplnené atraktívnymi dodatočnými funkciami. Je navrhnutá ako vnútrobloková kompozícia s centrálnym zázemím určeným pre relax (zelená strecha garáží) a s hlavnou dopravnou obsluhou po obvode. Vplyv návrhu na obraz mesta Návrh nových blokov rešpektuje okolitú zástavbu. Vybudovaním aktívneho parteru v podnožiach jednotlivých objektov v smere od Rožňavskej ul. sa vytvorí absentujúci uličný parter vo väzbe na existujúcu zástavku MHD. Navrhovaná štruktúra nebude mať vplyv na obraz mesta, nakoľko výškové usporiadanie územia je vsadené do existujúcej zástavby s obdobou výškovou štruktúrou a tak nebude mať optický vplyv na obraz mesta a jeho panoramatické výhľady, definované v ÚPN Hl. mesta SR Bratislava. Funkčné využitie Riešené územie je prakticky nezastavané okrem severnej časti územia kde sa nachádza existujúci administratívny objekt Towercomu. Vzhladom na požiadavku lokalizácie územia kde prevažujú funkcie zmiešaného charakteru a to obchodu, výroby a nevýrobných služieb, sa predpokladá využitie volných kapacít na dotvorenie tejto vybavenosti. Riešené územie je členené do jedného urbanistického bloku, v ktorom sa vypočítavajú limitné ukazovateľe výstavby v území, rešpektujúc tieto ukazovatele: - intenzitu využitia zóny, ktorým je limitujúci charakter blokovej zástavby, výškové zónovanie, - situovanie statickej dopravy na riešenom pozemku a vhodné a kapacitné dopravné napojenie - svetlotechnické a hygienické požiadavky sú tiež limitujúce pre intenzitu V riešenom území sú navrhované následné limity využitia územia (viď. tabuľka dole). Tabuľka:. Regulatívy intenzity využitia rozvojových území pre vnútorné mesto, mestské casti Ružinov, Nové Mesto, Karlova Ves, Petržalka pre funkciu 502 Zmiešané obchodu, výroby a nevýrobných služieb, definovaná v zmysle platného ÚPN hl. mesta SR Bratislava: kód IPP max priem. podlaž. IZP max KZ min G 1,8 6 0,36 0,20 Tabuľka: Intenzity využitia navrhovaného územia rozloha m² index % riešené územie ,0 100 zastavané plochy nadzemnými objektami ,33 32,92 zeleň v území ,33 33,19 podlažná plocha nadzemných podlaží , Možno skonštatovať, že navrhované ukazovatele rešpektujú regulatív definovaný v ÚPN hl. Mesta SR Bratislava, ( funkcia č. 502, kódové označenie G), s dostatočnými rozlohovými rezervami, kde pri max. potrebe IPP= m 2 je navrhnutých m 2 rozdiel m 2, pri max. potrebe IZP= m 2 je navrhnutých m 2 rozdiel 1159 m 2 a minimálnej potrebe KZ=7 533,6 m 2 je navrhnutých m 2 rozdiel ,4 m 2. Strana 8 z 20

9 Občianska vybavenosť Podrobná skladba vybavenosti bude upresnená v ďalších stupňoch projektovej dokumetácie, (požiadavkami jednotlivých budúcich investorov) rešpektujúc navrhovanú reguláciu definovanú v záväznej casti ÚPN hl. mesta SR Bratislava následovne: Funkčná plocha 502 rozvojové zmiešané územia obchodu a služieb výrobných a nevýrobných, s kódovým označením G. Podmienky funkčného využitia plôch Územia pre umiestňovanie obslužných zariadení obchodu, výrobných a nevýrobných služieb s príslušnými súvisiacimi činnosťami. Súčasťou územia sú plochy zelene, vodné plochy ako súčasť parteru, dopravné a technické vybavenie a zariadenia pre požiarnu a civilnú obranu. Sposôby využitia funkcných plôch prevládajúce - zariadenia obchodu - zariadenia výrobných a nevýrobných služieb prípustné V území je prípustné umiestňovať najmä : - zariadenia veľkoobchodu - výstavné a predvádzacie priestory - skladové areály, distribučné centrá a logistické parky - zeleň líniovú a plošnú - vodné plochy ako súčasť parteru a plôch zelene - zariadenia a vedenia technickej a dopravnej vybavenosti pre obsluhu územia prípustné v obmedzenom rozsahu V území je prípustné umiestňovať v obmedzenom rozsahu najmä : - byty v objektoch urcených pre inú funkciu - zariadenia občianskej vybavenosti viažuce sa na funkciu - zariadenia na zber odpadov neprípustné V území nie je prípustné umiestnovat najmä: - rodinné domy a bytové domy - areálové zariadenia obcianskej vybavenosti - areály priemyselných podnikov, zariadenia priemyselnej a poľnohospodárskej výroby, stavebné dvory a zariadenia - stavby pre individuálnu rekreáciu - zariadenia odpadového hospodárstva okrem zariadení na zber odpadov - tranzitné vedenia technickej vybavenosti nadradeného významu - stavby a zariadenia nesúvisiace s funkciou Pracovné príležitosti a denne prítomní v zóne Z hľladiska zamestnanosti v r bolo v Bratislave ekonomicky aktívnych osôb z toho boli zamestnanci s jedným alebo hlavným zamestnaním osôb bolo na materskej a rodičovskej dovolenke a bol počet nezamestnaných, čím sa Bratislava zaraďuje medzi mestá s najnižšou nezamestnanosťou v Slovenskej republike. Najviac zamestnancov pracovalo v r v priemyselnej výrobe, obchode a stavebníctve ale i službách, výskume a vývoji, v školstve, zdravotníctve a v oblasti sociálneho zabezpečenia, telekomunikáciách a priemysle. Tab. : Prognóza vývoja zamestnanosti - Bratislava roky obyvateľstvo Pracovné príležitosti Intenzita 72,6 73,9 73,0 74,0 73,0 72,0 73,0 Tab: Pracovné príležitosti a denne prítomní v riešenom území Štruktúra pracovných príležitostí Spolu administratíva Trvalo bývajúce obyvateľstvo Obchod pracovné príležitosti v zóne služby Návštevníci zariadení Dochádzajúci za prácou do zóny 1278 Denne prítomní v zóne 1846 V súvislosti s veľkým počtom obyvateľov v Bratislave prechodne ubytovaných a denne dochádzajúcich za rozličnými účelmi je v súčasnosti denne prítomných obyvateľov v hlavnom meste Bratislava až Všetci títo sa pohybujú po meste a využívajú rôzne dopravné systémy. tab.: pomery funkcií s nápočtom prevádzok, návštevníkov a zamestnancov počet funkčné členenie /m2/ počet prevádzok počet návštevníkov pomer funkcií zamestnancov č. obj. administratíva /m2 brutto / /m2 netto/ * /m2 brutto / obchod, služby /m2 netto/ * admin. 25,5 m2 netto/1 zam. obchod, služby 22,5 m2 netto/1 zam. admin. cca 50% z netto m2 obchod, služby 300 m2 netto/prev. admin. 20 m2 prevádzky/15 min obchod, služby 10 návštev. / prevádzka Admin. obchod % % OB OB OB OB OB OB G spolu */ 80% výmery z brutto Vysoká miera hospodárskej výkonnosti sa odráža aj v najnižšej miere nezamestnanosti v rámci celého Slovenska. Miera nezamestnanosti v Bratislave je dlhodobo najnižšia na Slovensku. Dotknuté dopravne obsluhované územie a jeho dopravné napojenia patria do katastra mestskej časti Nové Mesto v okrese Bratislava III. Rozloha okresu Bratislava III. činí 20,4 % z rozlohy mesta Bratislavy. A v roku 2012 tu žilo 14,7 % zo všetkých obyvateľov mesta. Okres poskytoval 28,2 % pracovných príležitostí podľa územnej štruktúry z celého mesta. V mestskej časti Nové mesto žilo v roku obyvateľov. Tabuľka : Prognóza denne prítomného obyvateľstva Bratislave Trvalo bývajúci Návštevníci Denne prítomní Počet trvalo bývajúcich obyvateľov v riešenom území je nulový, nakoľko ide o bývalú obchodno-priemyselnú zónu mesta a riešené územie bolo v minulosti využívané výlučne ako územie pre technickú infraštruktúru telekomunikačné zariadenia. Na celkové zaťaženie mesta a jeho centra nemá návrh podstatný vplyv, pretože významne nezaťaží MHD ani inú technickú vybavenosť. Strana 9 z 20

10 9. Koncepcia dopravného vybavenia Navrhované dopravné riešenie je spracované pre potreby možnej transformácie pôvodného telekomunikačného areálu Towercomu na územie s prevahou občianskej vybavenosti a administratívy. V tomto území je navrhnutá úplná zmena funkčného využitia riešeného priestoru, kde sú navrhované nasledovné funkcie: - Administratíva - Občianska vybavenosť Dopravné riešenie Predkladaná štúdia sa zaoberá dopravne obsluhovaným územím Nového mesta medzi Rožňavskou, Vajnorskou, Bojnickou a Studenou v kontexte širších vzťahov. Územie bude aj naďalej obsluhované nie len automobilovou dopravou, ale aj mestskou hromadnou dopravou autobusovou a električkovou Dopravné napojenie pripravovanej investície na nadradený komunikačný systém je uvažované prostredníctvom jednej hlavnej križovatky. Jedná sa o dobudovanú križovatku Rožňavská Soravia - TOWERCOM. Návrh možného dobudovania križovatky bol aj kapacitne posúdený. Riešené územie je možné napojiť aj existujúcim vstupom od Vajnorskej ulice. Tu sa jedná iba o možné odbočenie vpravo od centra do TOWERCOM a pripojenie v pravo smer Senecká cesta. Obsluhu riešeného územia navrhujeme zabezpečiť vybudovaním nových obslužných komunikácii funkčnej triedy C3 MO 8/30, popri ktorých budú budovaná kombinovane kombinovane kolmé a pozdĺžne státia. Uvažuje s vybudovaním vnútorného obslužného okruhu, ktorý je cez mini a malú okružnú križovatku napojený na nadradenú komunikačnú sieť. Obsluha a zásobovanie objektov je navrhovaná priamo z týchto komunikácii, neuvažuje sa tu s prevádzkami, ktoré by potrebovali veľké manipulačné plochy. Pritaženie komunikačnej siete Pre uvedené územie bolo spracované dopravno-inžinierske posúdenie, spracovateľ PROJ-SIG, s.r.o., Bratislava, z augusta 2012, ktorá mala za cieľ - Predložiť aktuálne dopravno-inžinierske údaje zaoberajúce sa dopravnou obsluhou časti územia Nového Mesta vymedzeným ulicami Rožňavská a Vajnorská nazvaného TOWERCOM. - Vypracovať dopravnú prognózu pre dva varianty rozvoja navrhovanej investície, - Posúdiť kapacitu jednotlivých navrhovaných variantov, - Zhodnotiť vplyv investície na dopravnú obsluhu širšieho územia Dopravný prieskum bol vykonaný na križovatkách : - Rožňavská Galvániho - Bojnická - Vajnorská - Bojnická - Rožňavská Mc Donalds - Rožňavská Vajnorská Studená Cesta na Senec. Komunikácie, ktoré boli sledované doplňujúcimi dopravnými prieskumami patria medzi nosné v existujúcom aj budúcom komunikačnom systéme mesta Bratislava. Jedná sa o Rožňavskú ulicu, ktorá je súčasťou Seneckej radiály a Galvániho a Bojnickú časť budúceho vonkajšieho okruhu. V nasledujúcej tabuľke sú uvedené ich funkčné triedy aj kategórie v zmysle platného ÚP. Názov komunikácie Funkčná trieda Kategória Zaradenie Rožňavská B1 MZ 25,85 ZAKOS Vajnorská B2 MZ 25 / MZ 23 VYKOS Galvániho C1 MO 9 VYKOS Bojnická C1 MO 8 VYKOS Preložka II/572 B1 MZ 14 ZAKOS V rámci dopravno-inžinierského posúdenia bola preverovaná výkonnosť okolitých križovatiek, pričom rozsah bol stanovený magistrátom v liste č. MAGS/ODP/43119/ ODP/122/12-bp z Okrem vopred určených štyroch križovatiek (križovatka č. 308 Rožňavská Galvániho, k. č. 389 Rožňavská Shopping center, k. č. 309 Rožňavská Vajnorská, k. č. 328 Vajnorská Bojnická) bolo potrebné preveriť, či priťaženie od investície Towercom nepresiahne v ďalších križovatkách hodnotu 8%. Na základe posúdenia sa dá usúdiť, že spomínaná hraničná hodnota priťaženia križovatiek nie je dosiahnutá ani v uvedených štyroch križovatkách (iba v križovatke č. 389, ktorá tvorí priame napojenie areálu Towercom na cestnú sieť, tvorí priťaženie investíciou cca 8,6 % základnej dopravy). V rámci dokumentácie bola preverovaná možnosť zapojenia pripravovanej investície v dvoch funkčných variantoch v dvoch. Obidve možnosti sú z hľadiska napojenia do konkrétnych križovatiek možné. Priťaženie Rožňavskej ulice (úsek Galvániho - Rádiová) pripravovanou investíciou TOWERCOM tvorí: - v roku 2015 v rannej špičkovej hodine 2,2% - v roku 2015 v popoludňajšej špičkovej hodine 3,3% - v roku 2035 v rannej špičkovej hodine 2,2% - v roku 2035 v popoludňajšej špičkovej hodine 3,2% Priťaženie Vajnorskej (úsek Bojnická Magnetová) pripravovanou investíciou TOWERCOM tvorí: - v roku 2015 v rannej špičkovej hodine 1,0% - v roku 2015 v popoludňajšej špičkovej hodine 0,5% - v roku 2035 v rannej špičkovej hodine 1,0% - v roku 2035 v popoludňajšej špičkovej hodine 0,5% Priťaženie Seneckej cesty pripravovanou investíciou TOWERCOM tvorí: - v roku 2015 v rannej špičkovej hodine 2,4% - v roku 2015 v popoludňajšej špičkovej hodine 1,1% - v roku 2035 v rannej špičkovej hodine 2,5% - v roku 2035 v popoludňajšej špičkovej hodine 1,1% Priťaženie Galvaniho ulice (úsek Rožňavská Ivanska) pripravovanou investíciou TOWERCOM tvorí: - v roku 2015 v rannej špičkovej hodine 4,1% - v roku 2015 v popoludňajšej špičkovej hodine 1,9% - v roku 2035 v rannej špičkovej hodine 4,6% - v roku 2035 v popoludňajšej špičkovej hodine 2,0% Priťaženie Bojnickej ulice (úsek Rožňavská Galvániho) pripravovanou investíciou TOWERCOM tvorí: - v roku 2015 v rannej špičkovej hodine 1,2% - v roku 2015 v popoludňajšej špičkovej hodine 0,7% - v roku 2035 v rannej špičkovej hodine 4,6% - v roku 2035 v popoludňajšej špičkovej hodine 2,0% Priťaženie križovatky Rožňavská - Galvániho pripravovanou investíciou TOWERCOM tvorí: - v roku 2015 v rannej špičkovej hodine 3,5% - v roku 2015 v popoludňajšej špičkovej hodine 3,3% - v roku 2035 v rannej špičkovej hodine 3,4% - v roku 2035 v popoludňajšej špičkovej hodine 3,3% Priťaženie križovatky Vajnorská - Bojnická pripravovanou investíciou TOWERCOM tvorí: - v roku 2015 v rannej špičkovej hodine 1,6% - v roku 2015 v popoludňajšej špičkovej hodine 0,5% - v roku 2035 v rannej špičkovej hodine 1,0% - v roku 2035 v popoludňajšej špičkovej hodine 0,5% Priťaženie križovatky Rožňavská - Soravia pripravovanou investíciou TOWERCOM tvorí: - v roku 2015 v rannej špičkovej hodine 10,2% - v roku 2015 v popoludňajšej špičkovej hodine 6,1% - v roku 2035 v rannej špičkovej hodine 9,4% - v roku 2035 v popoludňajšej špičkovej hodine 7,7% Priťaženie križovatky Rožňavská Vajnorská - Studená pripravovanou investíciou TOWERCOM tvorí: - v roku 2015 v rannej špičkovej hodine 2,3% - v roku 2015 v popoludňajšej špičkovej hodine 0,9% - v roku 2035 v rannej špičkovej hodine 2,3% v roku 2035 v popoludňajšej špičkovej hodine 0,9% Strana 10 z 20

11 Navrhované zmeny a opatrenia na hlavnej komunikačnej sieti Navrhovaná investícia si vyžiada stavebné úpravy v križovatke č. 389 Rožňavská Shopping Center, v ktorej pribudnú dve ramená (jedno v smere od centra a druhé v smere od Zlatých pieskov), využívané na obsluhu investície Towercom a posun existujúcej zástavky MHD v smere na centrum. Na základe navrhnutých stavebných úprav bola križovatka posúdená na definitívny tvar a navrhnuté riadenie, pričom križovatka kapacitne vyhovuje na výhľad s dostatočnou rezervou. Vo vyjadrení Hl.m.SR Bratislava s č.j. MAGS ORM51654/ zo dňa je požiadavka na úpravu križovatky Rožňavská Galvaniho, formou rozšírenia ramena križovatky Galvaniho v radiacom priestore o ďalší jazdný pruh pre priamy smer, nakoľko v zmysle dopravno-inžinierského posúdenia (spracovateľ PROJ-SIG, s.r.o., Bratislava, august 2012) navrhovaná úprava signalných plánov skrátením zelenej na vjazde od centra, je nevhodná. Dynamická doprava V nasledujúcich tabuľkách je spracovaný prepočet dynamickej dopravy s použitím Metodiky dopravnokapacitného posúdenia vplyvu veľkých investičných projektov vydanej Magistrátom hl.mesta SR Bratislavy v roku Dokladovaný je výpočet v rannej aj popoludňajšej špičkovej hodine. Výpočet dynamickej dopravy spracovaný na základe denných priebehov ciest podľa jednotlivých funkcií odporúčaných MG je uvedený v nasledujúcej tabuľke. Vo výpočte pre funkciu administratíva zamestnanci je rešpektované odporučenie MG popoludní použiť maximálnu hodinu. TOWERCOM navrhovaný počet PM ranná špičková hodina hod Počet PM % kapacity Počet % kapacity PM vstupy vstupov PM výstupy Počet výstupov Služby, obchod zamestnanci Služby, obchod - návštevníci Administratíva zamestnanci Administratíva návštevníci Spolu Areál TOWERCOM Vajnorská ulica ranná špičková hodina hod cieľový stav vygeneruje spolu 259 ciest TOWERCOM - navrhovaný počet PM popoludňajšia špičková hodina hod Počet PM % kapacity Počet % kapacity PM vstupy vstupov PM výstupy Počet výstupov Služby obchod zamestnanci Služby, obchod - návštevníci Administratíva zamestnanci Administratíva - návštevníci Spolu Areál TOWERCOM Vajnorská ulica popoludňajšia špičková hodina hod cieľový stav vygeneruje spolu 198 ciest STATICKÁ DOPRAVA Podkladom pre navrhnuté urbanistické riešenia boli odhadované, požadované kapacity parkovacích zariadení odvíjajúce sa od počtu zamestanancov a návštevníkov. Značná časť parkovacích kapacít je situovaná na povrchu, pozdĺž obslužných komunikácii, alebo menších parkoviskách a časť parkovacích kapacít je umiestnená do II. podlažnej podzemnej garáže o kapacite 238 GS, zvyšok parkovacích miest je sitovaných na povrchu o počte 388 PS, spolu tak činí návrh PM 626 státí. Výpočet statickej dopravy - podľa zamestnancov a návštevníkov Výpočet je vyhotovený podľa STN /Z1. Koeficienty K mp - koeficient mestskej polohy riešeného územia ostatné územie 1,0 K d - súčiniteľ vplyvu deľby dopravnej práce IAD : ostatná doprava = 40 : 60 1,2 Funkčné využitie objektu: služby - obchod N = 1,1 x P o x k mp x k d Zamestnanci : 539 Po = 1,1 (539 : 4) x1,0 x 1,2 = 178 PM Návštevníci do 1 hodiny : 409 Po = 1,1 (409 : 10) x1,0 x 1,0 = 45 PM N = 223 miest pre funkciu služby obchod (K 45 + D 178) Funkčné využitie objektu: administratíva Prenajímateľná plocha: 9636 m 2 Zamestnanci: 739 Návštevníci Po = 1,1 ((9636 : 20) : 4) x 1,0 x 1,2 = 159 PM Zamestnanci Po = 1,1 (739 : 4) x1,0 x 1,2 = 244 PM N = 403 miest (K D 244) Spolu požadovaný počet miest : 626 miest 100% z toho krátkodobé 223 miest 35% z toho dlhodobé 403 miest 65% S prepočtu je zrejmé, že navrhovaná kapacita je postačujúca pre potreby riešeného územia. HROMADNÁ DOPRAVA Riešené územie sa nachádza na území, ktoré je postačujúco obsluhované hromadnou dopravou. Priamo pri areály od Rožňavskej ulice je to zástavka autobusu a severne cca 200m smerom na ul. Vajnorská je to zástavka električiek. Existujúcu sieť zastávok navrhujeme ponechať. Poloha zastávok je zrejmá z grafickej časti. Dotknuté dopravne obsluhované územie a jeho dopravné napojenia patria do katastra mestskej časti Nové Mesto v okrese Bratislava III. Rozloha okresu Bratislava III. činí 20,4 % z rozlohy mesta Bratislavy. A v roku 2012 tu žilo 14,7 % zo všetkých obyvateľov mesta. Okres poskytoval 28,2 % pracovných príležitostí podľa územnej štruktúry z celého mesta. V mestskej časti Nové mesto žilo v roku obyvateľov. Uvedené charakteristiky územia sú významné z hľadiska hodnotenia funkcií plnených v území, ich predpokladaného vývoja a predpokladaných zmien štruktúry dopravnej obsluhy územia a nárokov na dostupnosť územia a jej kvalitu. Samotný mestský systém napĺňania dopytu po dopravnej službe bol v minulosti realizovaný najmä prostredníctvom MHD. V deľbe dopravnej práce prevažoval podiel MHD oproti IAD. Toto riešenie je priaznivé pre ochranu životného prostredia, ale zároveň náročné na prevádzku a financovanie. V posledných rokoch v súvislosti s nárastom stupňa automobilizácie a využívania osobných automobilov klesá podiel hromadnej dopravy a narastá podiel dopravy automobilovej v užívaní obyvateľov po území mesta. Novým spôsobom života sú kladené čoraz vyššie požiadavky na komunikačný systém mesta, ale zároveň aj očakávania na zvýšenú ochranu životného prostredia. Bratislava má dlhoročne založenú koncepciu rozvoja komunikačnej siete vo všetkých plánovacích a koncepčných dokumentoch. Napriek rozhodujúcemu cieľu dopravnej politiky mesta udržať väčšinový podiel MHD na preprave osôb v meste je potrebné vzhľadom na rozvojové aktivity po území mesta skvalitňovať súčasne aj komunikačný systém v mesta. Stály dôrazom na rozvoj MHD však musí zostať prioritou. Stupeň motorizácie narástol z 277 mot.voz./1000 obyv. v roku 1990 na 598 mot.voz./1000 obyv. v roku Stupeň automobilizácie narástol z 226 OA/1000 obyv. v roku 1990 na 483 OA/1000 obyv. v roku Stupeň automobilizácie narástol koeficientom 2,16 a stupeň motorizácie koeficientom 2,14. Obidva stupne však od roku 1990 narástli veľmi rýchlo. Vyššie menované charakteristiky sa odrážajú aj v požiadavkách na štruktúru a kvalitu dopravnej obsluhy. Mení sa dopyt po službách MHD a rýchlo rastie dopyt po obsluhe automobilovou dopravou a po parkovacích miestach. V súčasnosti deľba dopravnej práce medzi MHD a IAD dosahuje pomer cca 55 : 45. Ešte stále sa udržal vyšší podiel MHD. Strana 11 z 20

12 Pešia doprava Podrobnosti riešenie pešej dopravy budú navrhnuté v nasledujúcom stupni dokumentácie, pričom: budú rešpektované a uplatnované zásady pre dôsledný návrh bezbariérovosti všetkých peších trás chodníky na bezproblémový pohyb chodcov okolo objektu. všetky navrhované pešie trasy a priestory budú realizované v bezbariérovom prevedení a s farebným a povrchovým odlíšením podľa potrieb slabozrakých a nevidiacich. Cyklistická doprava Podrobnosti riešenie cyklistickej dopravy budú navrhnuté v nasledujúcom stupni dokumentácie, pričom: budú rešpektovať výsledky rozvojového programu "Cyklistická doprava v Bratislave", ktorým sa navrhujú a členia cyklistické trasy v území do troch základných kategórií: Hlavná mestská trasa prechádzajúca mimo riešené územie, severne a to v koridore Vajnorskej cesty. Vedľajšie trasy - sú navrhované v nadväznosti na hlavné trasy a sledujú koridor okolo Zlatých pieskov smerom na juh až k Dunaju Doplnkové trasy - zabezpečujú prístup k objektom, rekreačným plochám a pohyb v ich tesnej blízkosti; realizáciu by mali zabezpečovať vlastníci objektov a areálov. Obrázok: výrez z výkresu vnútromestskej cyklistickej siete (návrh), Cyklistická doprava v Bratislave, rozvojový dokument aktualizácia (koncept), január Koncepcia technického vybavenia Zásobovanie vodou Súčastný stav V súčastnosti objekt administratívy OB1 je zásobovaný z vodovodu DN 200 vedený v ul. Vajnorská. V ul. Rožňavská je vedený vodovod DN 300, tento vodovod má dostatočnú kapacitu na pokrytie potrieb navrhovanej výstavby. Návrh riešenia Z hľadiska urbanistického vývoja ide v tomto návrhu o pokračovanie intenzívnej zástavby naväzujúcej na okolitú zástavbu. V urbanistickom návrhu je funkčnou náplňou uvažovanej zástavby obchod a administrtíva. Hlavným zásobovacím potrubím pre navrhované objekty je navrhovaný vodovod DN 150, ktorý je napojený na existujúci vodovod DN 300 vedený v ul. Rožňavská. Navrhovaný vodovod je zokruhovaný. Celková dĺžka rozšírenia vodovodu je cca 520 m. Výpočet vody je prevedený podľa MŽP SR č. 684/2006 zo Potreba vody Obchod a administratíva 739 zam. X 60 l/zam.d. = l/deň 539 zam. X 450 l/zam.d. = l/deň 568 návšt. X 5l/návštev.d. = l/deň Spolu Qp = l/d = 3,35 l/s Qm = Qp x kd = 3,35 x 1,4 = 4,69 l/s Qh = Qm x kh = 4,69 x 1,8 = 8,45 l/s Pre zabezpečenie nárokov požiarnej vody bude riešené individuálne pre jednotlivé objekty v ďalšom stupni projektovej dokumentácie. V návrhu oboch riešení uvažujeme s umiestnením hydrantov s napojením na rozšírený vodovod v osových vzdialenostiach max. 80m, tak aby dostatočne pokryli celé riešené územie Kanalizácia Súčastný stav V súčastnosti je časť riešeného územia odanalizovaná a to existujúci objekt administratívy OB1. V južnej časti riešeného územia popri komunikácii ul. Rožňavská je trasovaný kanalizačný zverač E o dimenzii 2800/2100, ktorý je zaustený do ČOV. Návrh riešenia Vysvelivka: Technické riešenia Červený kruh riešené územie Zelená trasa (Vajnorská cesta) medzinárodná, regionálna cyklsitická a pešia komunikácia Oranžová trasa (Trnávska radiala) radiálna trasa, ukľudnená komunikácia Bordová trasa (Rača-Trnávka-Vrakuňa-P.Biskupice) okružno-radiálne trasy, samostatná cyklotrasa V koncepcii odkanalizovania územia uvažujeme s vybudovaním delenej konalizácie. Splašková kanalizácia bude priamo zvádzaná do zberača E. Dimenzie splaškovej kanalizácie sú navrhované na DN 300, s vybudovaním revizných šácht na každých 50m trasy kanalizácie. Navrhovaná dažďová kanalizácia dimenzie DN 300 je navrhovaná tak, aby v maximálnej miere zadržiavala zrážkové vody. Tomu má dopomôcť navrhovaný systém zadržiavania dažďových vôd v podzemných zdržiach. Táto voda je očistená (cez ORL) a opätovne používaná pre úžitkové účely, t.j. hlavne zavlažovanie trávnatých plôch. Navrhované stoky sú v zásade situované do verejných komunikácii, v koordinácii s trasami ostatných sietí. Splaškové vody: Množstvo odovzdávaných splaškových vôd zodpovedá bilancovanej priemernej dennej potrebe vody. Priemerný denný prietok splaškových vôd Q24 = 3,35 l/s Najväčší prietok splaškových vôd Qh. Max. = Q24 x kh.max = 3,35 x 3 = 10,05 l/s Podrobné konštrukcné riešenie jednotlivých dopravných plôch a zariadení bude predmetom nasledujúcich stupňov projektovej dokumentácie. Strana 12 z 20

13 Dažďové vody: V hydrotechnických výpočtoch Generelu kanalizácie ľavobrežnej časti mesta (HYCO, jún 1980) bol pre existujúcu zástavbu použitý odtokový súčiniteľ k=0,4. Navrhovaná výstavba bude mať zvýšený podiel striech a spevnených plôch. Pre bylanciu preto uvažujeme so zvýšeným odtokovým súčiniteľom k=0,6 Qd = 0,6 x 3,7ha x 142l/s/ha = 315,24 l/s Zásobovanie elektrickou energiou Silnoprúdová elektroinštalácia Časť silnoprúdová elektroinštalácia spracováva silnoprúdové rozvody od pripojovacieho bodu VN, cez trafostanicu a rozvody NN až po jednotlivé odbery objektu. Spracováva celkovú energetickú bilanciu elektrických zariadení. Energetická bilancia Tab.: Nároky na príkon el. energie Objekt Odber Pi [kw] Súčasnosť Pp [kw] Stravovacie Osvetlenie 33 0,79 26 zariadenia Technológia 356 0, Vzduchotechnika 94 0,80 75 Obchodné Osvetlenie 273 0, prevádzky Technológia 85 0,59 50 Vzduchotechnika 737 0, Admin. Osvetlenie 132 0, prevádzky Technológie 265 0, Vzduchotechnika 596 0, Technické Osvetlenie 15 0,57 8,5 zázemie Technológia 18 0,61 11 vzduchotechnika 6 0,67 4 Ostatné Elektroohrev 40 0,93 37 Zdravotechnika 12 0,50 6 Vonkajšie osvetlenie 2 1,00 2 Reklamy 10 1,00 10 Slaboprúd 9 1,00 9 Spoločná spotreba 150 0, Celkom , ,5 Energetická bilancia Inštalovaný príkon všetkých zariadení objektu: P i = 2833 kw Maximálny súčasný príkon zariadení objektu: P pmax =0,8.Pp= 1660 kw Spotreba el. energie Predpokladaná ročná spotreba elektrickej energie areálu Napäťová sústava 3/PEN AC 50 Hz 400/230 V / TN-C-S A =6.816 MWh/rok Ochrana pred úrazom elektrickým prúdom Ochrana pred úrazom elektrickým prúdom pri poruche bude v zmysle STN samočinným odpojením od napájania, hlavným a doplnkovým pospájaním. Stupeň zabezpečenia dodávky el. energie Dodávka elektrickej energie bude zabezpečená v 3.stupni z siete VN Energetických závodov, ktorá bude výkonovo zabezpečená vybudovaním novej distribučnej trafostanice o výkone 2x1000 kva. Meranie Celkové fakturačné meranie spotreby elektrickej energie bude v trafostanici objektu. Meranie spotreby elektrickej energie bude podľa užívateľov priestorov bude riešené v hlavnom rozvádzači objektu. Prípojka VN Napojenie areálu na energetickú sieť bude vybudované v rámci investícií ZSE, pričom spôsob riešenia bude stanovený v Zmluve o pripojení odberného zariadenia žiadateľa do distribučnej. Napäťová sústava 3 str., 50Hz, 22 kv, IT ochrana osôb pred dotykom živých častí počas normálnej prevádzke v neuzavretých priestoroch bude v zmysle STN , čl krytom a umiestnením mimo dosahu. Ochrana osôb v prípade dotyku neživých častí bude zemnením v zmysle STN , čl.9 Prostriedky na ochranu osôb pracujúcich na el. zariadeniach v zmysle STN , čl.7.3. Stupeň dodávky elektrickej energie STN Stupeň Technické riešenie: Novobudované trafostanice areálu budú napojené na jestvujúce káblové vedenie 22 kv č.1088, v chodníku Rožňavskejskej ulice. Káblová slučka od miesta povedie v chodníkoch areálu až k trafostaniciam, kde budú použité celoplastové káble 3xNA2XS(F)2Y 1x240, uložené vo zväzku do zeme. Pod cestou budú káble v chráničkách. Trafostanica Trafostanice budú umiestnené v navrhovaných objektoch a predpokladá sa, že budú vo vlastníctve investorta. Rozvodňe VN budú zapúzdrené a prístup budú mať z vonkajšieho priestoru. Na požadovaný výkon bude potrebné vybudovať pre každý objekt samostatnú trafostanicu s požadovaným výkonom (viď. Výkres č. 5) Prekládky VN V priestore areálu sa nenachádzajú žiadne káble VN, ktoré by bolo potrebné prekladať. Nanajvýš bude potrebné v prípade potreby zrušiť vývod z trafostanice TS , ktorý smeruje k transformátoru, umiestnenom na okraji areálu. Prekládky NN Prekládky NN budú potrebné, pretože v priestore areálu sa v súčasnosti nachádzajú vedenia NN energetiky, ktoré nie sú zakreslené. Samotné prekládky budú riešené v ďalšom stupni projekrčných činností. Vonkajšie osvetlenie Napäťová sústava na NN strane bude: 3PEN, str., 50 Hz, 230/400 V. Vonkajšie osvetlenie areálu budú robené sadovými výbojkovými svietidlami a dekoračnými svietidlami v zeleni. Osvetlenie parkovísk bude výbojkovými svietidlami na 6 m vysokých stožiaroch Rozvody budú robené celoplastovými káblami s uložením do zeme s napojením na vlastný objekt Elektroinštalácia vlastného objektu Hlavný rozvádzač objektu bude obsahovať všetky merania prevádzok a spoločných spotrieb, odkiaľ budú priamo napojené jednotlivé priestory. Pri hlavnom rozvádzači bude kompenzácia jalového prúdu od induktívnych spotrebičov. Osvetlenie objektu je uvažované v prevažnej miere žiarivkovými svietidlami, prípadne výbojkami a LEDkovým osvetlením. Núdzové osvetlenie bude s vlastnými zdrojmi el. energie. Strana 13 z 20

14 Potreba tepla Bilancia výkonu objektu bola robená podľa predpokladaných prevádzko s uvažovaním technológie kuchýň, vzduchotechniky s chladením a osvetlením pre predajne na hodnotu 600 lx, kancelárské priestory a kuchyne na 500lx, komunikácie a sociálne zariadenia na 100 lx. V zhromažďovacích priestoroch budú použité bezhalogénové káble a pre zariadenia v prevádzke pri požiari budú použité káble odolné plameňu. Letecké prekážkové osvetlenie bude spracované podľa požiadaviek Leteckého úradu SR. Na objekte sa uvažuje s klasickým bleskozvodom s základovým uzemnením Zásobovanie plynom Súčasný stav Riešené územie je zásobované cez VTL plynovodom DN 200, PN 2,5 MPa, prepojených od ORS Stará Vajnorská. Ako zásobovacie plynovody sú vybudované v tejto časti stredotlakové plynovody PN 0,1 MPa. Vetva STL plynovodu DN 150 je vedená po Vajnorskej ulici a vyvedená k objektu administratívy. Návrh Návrh uvažuje s využitím existujúcej vetvy STL plynovodu, ktorá je privedená do jestvujúcej plynovej kotolne v areály riešeného územia. Uvažujeme s jeho rozšírením k jednotlivým navrhovaným objektom, kde budú inštalované samostatné plynové kotolne. Jednotlivé novonavrhované objekty navrhujeme napojiť z navrhovaných potrubných rozvodov DN 100, 80 a 65 (miestneho významu) trasovaných vo verejných komunikáciách. Pred každým plynofikovaným objektom resp. odberným miestom sa vybuduje samostatná plynová prípojka, ktorá bude vyvedená do prístrešku v ktorom sa umiestni meracie a regulačné zariadenie. Pred prístreškom 1,0m sa osadí uzatváracia armatúra (HUP) príslušnej dimenzie. Napojenie existujúcich objektov ostáva bezo zmien. Potreba plynu pre polyfunkčné objekty a občiansku vybavenosť bola vypočítaná z m 3 obstavaného priestoru. Spotreba denného plynu (prepočet kw na m3) činní 9,21, predpokladaná doba vykurovacej sezóny je 202 dní. Návrh riešenia: m3 x 30 W = W = 4 725,12 kw / 9,21 = 513,04 m3/h x 202 = ,55 m3/rok Výpočet potrieb plynu je orientačný, tento bude upresňovaný pri spracovávaní ďalších stupňov projektovej dokumentácie. Situovanie existujúcich a navrhovaných plynovodov je zakreslené vo výkrese č Zásobovanie teplom Súčastný stav Riešené územie je toho času zásobované teplom z centrálnej kotolne, z ktorej je vyvedený teplovod do existujúcej administratívnej budovy. Návrh riešenia Návrh uvažuje s odstránením pôvodnej plynovej kotolne a vybudovanie novej v existujúcom objekte a taktiež samostatné plynové kotolne pre všetky navrhované objekty. Zásobovanie teplom rieši dodávku tepla pre objekty administratívy, obchodu a služieb. Teplo bude využívané pre vykurovanie objektov, ohrev TUV a tiež potreby klimatizácie navrhovaných objektov. Zásobovanie teplom v riešenom území je navrhnutý na 100% decentralizovaným spôsobom. Nevylučujeme ani výrobu tepla z obnoviteľných zdrojov, podľa voľby investorov, najmä využívanie solárnej energie inštalovaním kolektorov, alebo využitím tepelných čerpadiel. Potreba tepla pre administratívu a objekty občianskej vybavenosti je vypočítaná v zmysle STN EN , skráteným spôsobom s využitím údajov urbanistického návrhu podľa m3 obostavaných vykurovaných objemov pri dodržaní STN Zásobovanie teplom všeobecné zásady. Pre územie mesta Bratislavy je výpočtová teplota vonkajšieho vzduchu te = - 11 o C, priemerná teplota vzduchu vo vykurovacom období tes = + 4,0 o C a dĺžka trvania vykurovacieho obdobia n= 202 dní. Priemerná vnútorná teplota v miestnostiach ti=20 o C. Teplotechnické vlastnosti stavebných konštrukcii budú spĺňať požiadavky STN , priemerný merný súčiniteľ prestupu tepla obvodových konštrukcii uvažujeme k=0,57 Wm -3 K -1 Potreba tepla pre vykurovanie obostavaných priestorov výroby a pre občianskú vybavenosť je vypočítaná podľa vzorca: Qcelk = V.k.(ti te) = m3 x 0,57 x ( 20 (-11)) = 2 783,09 kw/h Telekomunikácie Súčasný stav Riešené územie predstavuje lokalitu začlenenú z hľadiska telekomunikačnej siete do atrakčného obvodu TKB Jarošova. V riešenej oblasti je vybudovaná telekomunikačná infraštruktúra v zmysle situačného výkresu a vyjadrenia spol. Telekom zo strany Vajnorskej ul. s možnosťou pripojenia uvažovanej výstavby. Na Rožňavskej ul. ( netýka sa riešenej oblasti ) sú vedené miestne telekomunikačné vedenia. V TKB Jarošova je situovaná riadiaca digitálna ústredňa, ktorá poskytuje najmodernejšie telekomunikačné služby prostredníctvom prístupovej optickej a metalickej sieti. Z TKB Jarošova je do uvedenej oblasti vybudovaný miestny optický kábel, ktorý bol ukončený v bývalom objekte Rádiokomunikácií (teraz je to objekt OB1) a v novom telekomunikačnom uzle ONU TESCO na Zlatých pieskoch. Napojovacím bodom na verejnú telekomunikačnú sieť je uvedený optický kábel, napojenie je možné zrealizovať z kábelovej komory pred objektom OB 1. Z hľadiska jestvujúcich telekomunikačných vedení je nosným prvkom spomínaná trasa optického kábla s rezervnou kapacitou HDPE rúr slúžiaca ako primárne vedenie pre výstavbu nových telekomunikačných pripojení. Návrh riešenia V riešenom území sa predpokladá s urbanistickým dotvorením disponibilných plôch a predovšetkým so značnou výstavbou administratívnych, obchodných priestorov a služieb. Pre uvedenú kapacitu navrhujeme v súlade s prijatou koncepciou výstavby telekom.siete vybudovať sieť s 150 % hustotou telefonizácie a zabezpečením daných požiadaviek na telekom. služby. Posúdenie kapacít: Číslo objektu Administratíva Obchod, služby Návrh kapacít P. plocha Zamestnanci počet P. plocha Zamestnanci počet Metalika pár Optické vlákno m2 (brutto) m2 (brutto) OB OB OB OB OB Spolu Celková potrebná kapacita telekomunikačnej infraštruktúry predstavuje 100 párov resp. 15 opt. vláken. pre primárnu optickú sieť. Koncepcia riešenia: Vzhľadom k prijatej koncepcii budovania telekomunikačných sietí navrhujeme predmetnú lokalitu pokryť prostredníctvom výstavby optickej prístupovej siete. Strana 14 z 20

15 Výstavba opt. prístupovej siete spočíva v realizácii primárnej optickej siete z TKB, ktorá sa zafukuje do vopred realizovaných HDPE rúr, výstavby distribučných bodov DB a následnej realizácie sekundárnej optickej prístupovej siete do jednotlivých objektov. Z najbližšieho telekomunikačného uzla ONU, navrhujeme prostredníctvom jestvujúcej trasy MOK, vybudovať primárnu optickú sieť prostredníctvom mikrotrubičiek a následného optického minikábla. Sekundárnu optickú sieť do jednotlivých objektov navrhujeme realizovať v riešenom území prostredníctvom mikrorubičiek a minikáblov vo forme 15 vl. káblových zväzkov. Technológia optických prístupových sietí umožňuje sprístupnenie najnovších telekom. služieb v požadovanom rozsahu. Po posúdení jednotlivých požiadaviek na telekom. služby bude v následnej PD navrhované riešenie optickej prístupovej siete upresnené. Ochranné pásma V prípade križovania a súbehu tel.vedení so silovým vedením musí byť dodržaná norma STN o priestorovej úprave vedení technického vybavenia a norma STN ods o podzemných telekomunikačných vedeniach. Pred začatím výkopových prác je nutné zameranie a vytýčenie podzemných inž. sietí. V zmysle príslušnej telekomunikačnej vyhlášky a noriem STN predstavujú ochranné pásma telekomunikačných zariadení: - 1 m pre miestne telekomunikačné káble a rozvody - 1,5 m a 3 m pre diaľkové a spojovacie vedenia 11. koncepcia zelene vrátane prvkov územného systému ekologickej stability Súčasný stav V riešenej zóne sa momentálne nachádzajú väčšie súvislé plochy zelene, ktorú tvorí zmes krovnatých porastov v kombinácii so vzrastlou zeleňou. Na území sa nachádza ruderálna zeleň, ktorá pôsobí neesteticky. Dreviny nachádzajúce sa v území sú neudržiavané, z časti vysádzané, na mnohých miestach sa vyskytujú náletové dreviny. Návrh riešenia V návrhu riešenia sa uvažuje s plochami určených v zmysle ÚPN Hl. Mesta Bratislava ako zmiešané funkcie obchodu a služieb výrobných a nevýrobných, pod číselným označením 502, s využitím následujúcich ukazovateľov: Kód G, index podlažných plôch (IPP max.) = 1,8, index zastavaných plôch (IZP max. ) = 0,36 a koeficient zelene (KZ min.) = 0,20 čo predstavuje minimálne 20% riešeného územia. Táto požiadavka je splnená nakoľko sa uvažuje v sumáre s 28,61% započitaného územia zelene t.,j m2 = Kz 0,29. na rastlom terene /m2 Tabuľka nápočtov zelene Zelen na strechách /m2 (max. 30% celkového podielu, substrát min. 0,5m) Započítateľné plochy zelene Koeficient zápoctu 0,3 Pre zelen s hrúbkou substrátu min 0,5m / m2 /m2 (zelen na teréne+započítateľné plochy zelene) Spolu zeleň Kz (koeficient zelene vypočítaný) ,29 Zápočet zelene pre riešené územie vychádza z tabuľky zápočtov započítateľné plochy zelene Regulačnej časti Územného plánu hlavného mesta SR Bratislavy ZaD 02 (strana 24), kde sa uvádza, že zelen na rastlom terene sa započitáva 100%, pri zeleni na úrovni terénu nad podzemnými konštrukciami sa započítava 90% pri hrúbke substrátu nad 2,0m a pri zeleni na úrovni terénu nad pozemnými konštrukciami sa započítava 50% pri hrúbke substrátu nad 1,0m a 30% pri hrúbke substrátu nad 0,5m. Minimálny požadovaný podieľ zelene s min výškou substrátu 2,0m v území je 70% z celkovej plochy zelene. Fauna Fauna hodnoteného územia je viazaná predovšetkým na antropogénne biotopy v okolí dotknutého územia. V dotknutom území je fauna velmi chudobná, obmedzená na niektoré druhy hlodavcov (myši, hraboše, potkany), vtáctva (vrabce, drozdy, sýkorky) a hmyzu. V dotknutom území ani v jeho okolí nie je evidovaný výskyt chránených, vzácnych a ohrozených druhov živocíchov. Dotknutým územím neprechádzajú významné migracné koridory živocíchov. Hodnotné územie jvo vzdialenosti cca 400 m východne od dotknutého územia Zlaté piesky. Biotopy V dotknutom území, ani v jeho blízkom okolí sa nevyskytujú biotopy európskeho a národného významu. Súčasťou koncepcie riešenia systému zelene v riešenej zóne je návrh doplnenia kostry mestskej zelene o ďalšie zelené plochy, ktoré budú previazané s okolitou zeleňou. Voľné plochy, je potrebné obohatiť drevinami - doplniť stromy a kry a zachovanú zeleň udržiavať ako doposiaľ. Druhová skladba drevín, ktorá má rôzny charakter v závislosti od polohy v rámci zóny, bude spresnená v ďalšej projektovej dokumentácii. V zásade by malo ísť o trojetážovú zeleň prevažne na rastlom teréne. Z prevádzkového hladiska je výrazná izolacná funkcia porastov najmä zo strany silných dopravných tepien obmývajúcich navrhované objekty. Pešie chodníky sú doplnené o výtvarné prvky mobiliáru so sedeniami, odpadkových košov a pod.. Okrem väčších verejných parkových priestorov bude súčasťou uličného priestoru zeleň popri obslužných komunikáciách a parkovacích plochách, tvoriaca hlukovú a vizuálnu bariéru, čím zaistí oddelenie zastavaného územia od nepriaznivých vplyvov dopravy. Pozostávať bude zo stromovej vegetácie, doplnenej nízkou zeleňou - kvetinovou výsadbou. Vhodné by bolo vysadiť stromy so subtílnejšou korunou. V návrhu riešenia sa uvažuje s vybudovaním podzemného objektu garáži, ktorého strechu tvorí zväčšej časti zelená plocha trávnika doplnená o krovnatú vysadbu. Navrhujeme min. výšku substrátu 0,6m s vybudovaním zavlažovacieho systému, zásobovaného zo vsakovacích zdrží dažďovej vody. Podrobnejšie bude táto časť riešená v dalšom stupni projektovej dokumentácie. Tabuľka: navrhovaná zeleň v riešenom území Celková výmera riešeného územia m 2 100% Trávnaté plochy na teréne m 2 26,69% zaokruhlene 27% Trávnaté plochy nad podzemnými konštrukciami m 2 6,50% Spolu trávnaté plochy v území m 33,19% zao. 33% Výhody zelených striech Má termoizolačné vlastnosti. Chráni hydroizoláciu strechy pred teplotnými rozdielmi, v niektorých prípadoch môže byť rozdiel až 55 C. Pôsobí ako akustická izolácia. Redukuje šírenie hluku spôsobovaného mestským ruchom, lietadlami a pod. Funguje ako biofilter. Podstatne znižuje množstvo prachu a oxidu uhličitého v ovzduší, produkuje kyslík a tým významne prispieva k zlepšeniu životného prostredia. Zadržiava vodu. Zelená strecha zadrží až 50 % vody pred odtokom do kanalizácie, zvyšuje tak vlhkosť v meste, čím tiež znižuje riziko požiaru. Ochrana samotnej strechy. Chráni strechu pred vonkajšími vplyvmi ako sú krupobitie, UV žiarenie a pod. Vďaka tomu bude mať vaša strecha prakticky neobmedzenú životnosť. Obrázok: príklad prierezu strešnou konštrukciou Strana 15 z 20

16 12. koncepcia tvorby a ochrany životného prostredia Opis širšieho územia zóny Geologické pomery Širšie záujmové územie je z hľadiska geologickej stavby budované horninami paleozoika,neogénu a kvartéru. Paleozoikum je zastúpené prevažne granitoidmi, menej biotickými pararulami a pegmatitmi bratislavského typu. Horniny sú tektonicky porušené s rôznou intenzitou zvetrania. V systéme puklín nachádzame zóny mylonitov v ktorých sú výskyty bridličnatých rozložených hornín ílovitého charakteru, alebo rozdrvených a zvetralých sutí až pieskov. Žulový masív je popretkávaný žilami kremeňa.neogénne sedimenty vyplňujú Podunajskú rovinu, začínajú na pravej strane Dunaja pod kvartérnymi sedimentmi. Sú reprezentované panónskym súvrstvím vo vývoji molasovej série (Matula, 1966). Litologicky neogénne sedimenty sú reprezentované ílmi, piesčitými ílmi, prachovitými ílmi až siltami. Známe sú aj preplástky uhoľných ílov a lignitu. Najvyššie vrstvy neogénu reprezentujú uloženiny tzv. uholnej a modrej série. Sedimenty v spodnej časti sú sfarbené do siva a zelena. Neogénne sedimenty dosahujú veľkých mocností (800 až 1000 metrov). V priepustných piesčitých, pieskovcových a štrkovitých polohách sa vyskytuje podzemná voda vztlakového charakteru. Neogénne ílovité sedimenty sú diageneticky spevnené. Kvartér je zastúpený mohutnými náplavmi dunajských fluviálnych štrkopiesčitých sedimentov s nepravidelným plošným a vertikálnym rozsahom. V oblasti Bratislavy mocnosti štrkopiesčitých sedimentov sa pohybujú od 12 do 20 metrov pod terénom. Bazálnu časť kvartéru tvoria hrubé štrky o veľkosti 10 až 20 cm. Z petrografického hľadiska materiál štrkov pozostáva z valúnov kremeňa, kremencov, žúl, vápencov, pieskovcov. Ide prevažne o materiál alpského pôvodu. Kvartérne sedimenty vo vrchnej časti sú prekryté fluviálnymi hlinami a piesčitými hlinami. Staré ramená dunajských meandrov sú vyplnené jemnými sedimentmi rašelinového pôvodu. Hydrologické pomery Dotknuté územie patrí do základného povodia rieky Dunaj. Územie je odvodňované povrchovými tokmi Malý Dunaj a Dunaj. Dunaj je typickou alpskou riekou s pomerne vyrovnaným rozdelením odtoku v priebehu roka. Prietokový režim je do istej miery ovplyvnený vodnými dielami, vybudovanými na nemeckom a rakúskom úseku rieky. V súčasnosti je hladinový režim Dunaja v SR ovplyvnený dielom Gabčíkovo. Vzdutie hladiny dosahuje približne po rkm Ako najbližší tok tvorí priepustnú okrajovú podmienku zvodnenej vrstvy záujmového územia a tak je hlavným hydrologickým činiteľom. Minimálne vodné stavy na Dunaji sú v mesiacoch október až január, keď v dôsledku nižších teplôt vo vyšších horských polohách sa atmosférické zrážky akumulujú vo forme snehu. Maximálne stavy sa vyskytujú v mesiacoch maj až júl v dôsledku topenia snehovej pokrývky vo vyšších horských polohách, ako aj intenzívnych dažďov. Záujmové územie sa nenachádza v žiadnom pásme hygienickej ochrany ako aj vodohospodárskej oblasti. Územie v južnej časti bezprostredne susedí s chránenou vodohospodárskou oblasťou CHVO Žitný ostrov, ktorej hranicu tu tvorí tok Malého Dunaja. V blízkosti územia sa nenachádzajú žiadne zdroje termálnych a minerálnych vôd. Klimatické podmienky Podľa klimatickej rajonizácie Slovenska patrí dotknuté územie do teplej klimatickej oblasti s viac ako 50 letnými dňami v roku (maximálna teplota 25 ºC a vyššia), okrsok T2 teplý, suchý, s miernou zimou a s teplým letom. Podľa klimaticko geografických typov (Atlas SSR, 1980) patrí dotknuté územie so širším okolím do typu nížinnej klímy, s miernou inverziou teplôt, suchou až mierne suchou, subtypu teplej klímy. V dlhodobom priemere sa v Bratislave vyskytujú zrážky 133 dní roku, z toho priemerný počet dní s úhrnom zrážok vyšším ako 10 mm predstavuje dní. V máji až auguste sa v každom mesiaci vyskytnú priemerne 2 dni s úhrnom zrážok viac ako 10 mm, v zime 1 deň. V Bratislave je za rok priemerne 30 dní, v ktorých sa vyskytujú búrkové javy. Ich prevažný počet pripadá na mesiace máj až august. Charakter rozloženia zrážok sa v obdobiach roka mení veľmi málo. Na prevažnej časti zastavanej plochy mesta sa priemerný ročný úhrn zrážok pohybuje v medziach mm, na svahoch Malých Karpát úhrny zrážok vzrastajú pomerne rýchlo a v polohách nad 400 metrov prekračujú hodnotu 800 mm. Ročný úhrn zrážok sa v období rokov pohyboval medzi 325,5 až 738,3 mm. Snehové zrážky sú na území Bratislavy veľmi premenlivé a málo stabilné. Stabilita snehovej pokrývky v dlhodobom priemere je asi 40 %, to znamená, že 60 dní celkového zimného obdobia býva bez snehovej pokrývky. Maximálna výška snehovej pokrývky môže dosahovať až 55 cm. Tab. : Priemerné mesačné úhrny zrážok zo stanice Bratislava - Letisko (obdobie ) mesiac I II III IV V VI VII VIII IX X XI XII rok mm 29,8 29,6 36,9 45,9 55,6 55,9 63,7 57,2 67,1 44,8 43,0 37,0 47,2 Zdroj: Ročenka poveternostných pozorovaní meteorologických staníc, SHMÚ, 2005 Priemerné teploty dosahujú v meste vyše 10 C (vplyv veľkej zastavanej plochy), okrajové územia, patriace k Podunajskej nížine dosahujú vyše 9 C a len horské plochy Malých Karpát majú priemer ročnej teploty pod 9 ºC. Najzákladnejšia teplotná charakteristika desaťročný priemer ( ) teploty vzduchu 10,75 ºC (stanica BA Letisko) ukazuje, že oblasť patrí k teplejším na Slovensku. Najchladnejším mesiacom (v priemere) je január s priemernou mesačnou teplotou desaťročného rádu 0,33 ºC, najteplejším mesiacom je august s priemernou mesačnou teplotou desaťročného rádu 21,27 ºC. Prúdenie vzduchu patrí k najpremenlivejším klimatickým prvkom. Jeden z najdôležitejších orografických činiteľov pre klímu Bratislavy je Devínska brána. Týmto priestorom vchádzajú cez mesto do Podunajskej nížiny vzduchové hmoty zo severozápadu a severu, často sprevádzané búrlivým vetrom a rýchlymi zmenami počasia. V dôsledku toho Bratislava patrí medzi najveternejšie miesta na Slovensku. Merania rýchlosti vetra ukazujú, že najväčšiu priemernú rýchlosť aj frekvenciu má severozápadný vietor. Najčastejším smerom prúdenia vetra za posledných desať rokov je severovýchodný a severozápadný smer, ktorý sa vyskytuje 16,87 %. Za silné vetry sa považujú vetry s rýchlosťou 10 m.s-1 a viac. Ovzdušie Hlavnými zdrojmi znečistenia ovzdušia na území mesta Bratislava sú z bodových zdrojov priemyselné prevádzky, najmä chemický priemysel a energetika, z mobilných zdrojov automobilová doprava. Veľkou výhodou Bratislavy je však vysoká veternosť a minimálny počet inverzných dní. Vzhľadom na priaznivé veterné pomery hodnoty znečistenia so vzdialenosťou od zdroja prudko klesajú a v obytných zónach sa zriedka zisťuje prekračovanie imisných limitov. Hluk Ďalším výrazným faktorom negatívne ovplyvňujúcim kvalitu životného prostredia mesta je hluk. Situácia z hľadiska hlukovej záťaže na území mesta Bratislavy je nepriaznivá. Na mnohých lokalitách sú prekročené prípustné koncentrácie hlukovej záťaže až o 25 až 30 db. Hlavným zdrojom hluku na území mesta Bratislava je doprava. Za stacionárne zdroje hluku okrem parkovísk a staníc možno považovať tiež priemyselné prevádzky a ťažobné lokality. Z líniových zdrojov hluku sa najvýraznejšie prejavujú mobilné zdroje viažuce sa na intenzívne zaťažené dopravné koridory, či už cestné alebo železničné. Nakoľko výstavba nových objektov je situovaná do hlukovo veľmi exponovanej polohy v meste, snažili sme sa eliminovať hluk z dopravy, tvarovaním priestorovej štruktúry objektov s vytvorením polouzavretého centra. Obrázok : Hluková mapa mesta Bratislavy cestná / deň Zdroj: Leg.: Žltý čiarkovaný kruh lokalizácia riešeného územia Strana 16 z 20

17 Legislatívne je hluk v súčasnosti upravený Vyhláškou MZ SR č.549/2007 Z,z o ochrane zdravia pred hlukom a vibráciami. Vstupom do EÚ sa musí naša legislatíva harmonizovala s legislatívou EÚ, čo konkrétne znamená transpozíciu Smernice 2002/49/EC do zákona o verejnom zdravotníctve a do nariadenia vlády SR o posudzovaní a kontrole hluku vo vonkajšom prostredí. Konkrétne opatrenia budú navrhnuté v ďalšej etape PD. Možnosti eliminácie hluku z cestnej dopravy podľa ÚPN hlavného mesta SR Bratislavy znižovanie hluku automobilov, má vplyv na znižovanie hluku dopravného prúdu postupný presun dopravnej záťaže z centrálnych polôh na perifériu a na hlavné radiály s vybudovanými ochrannými zariadeniami, nárast využívania pozemkov v hlukovo zaťažených pásmach pozdĺž komunikácií, s čím súvisia zvýšené požiadavky na akustickú izoláciu vnútorných priestorov. Radónové riziko Podľa odvodenej mapy radónového rizika M 1 : sa celé záujmové územie nachádza v kategórii nízkeho radónového rizika (Hricko a kol. Geocomplex Bratislava, 1993). V ďalšom stupni PD bude potrebné zabezpečiť radónový prieskum. Svetlotechnika Rriešené územie je v zóne ekvivalentného uhla tienenia 30º s výnimkou fasád orientovaných do Vajnorskej a Rožnavskej ulice, pre ktoré platí ekvivalentný uhol tienenia 36º. (aplikácie svetlotechnickej normy STN , zmena 2). Podrobnejšie bude táto časť riešená v dalšom stupni projektovej dokumentácie. Nakladanie s odpadmi Bratislava je významným zdrojov odpadov v rámci Slovenska. Žije tu 8,4% obyvateľov Slovenska a podiel mesta na celkovej produkcii odpadov Slovenska predstavuje 3,75 a na produkcii komunálnych odpadov 10,6% (údaje z roku 2002 ). Základným spôsobom zneškodňovania odpadov je spaľovanie. Mestská spaľovňa odpadov vo Vlčom Hrdle spáli ročne cca ton Spaľovňa zdravotníckeho odpadu v novej poliklinike v Petržalke ročne 900 ton Slovnaft 3 spaľovne pre vlastnú potrebu Istrochem spaľovňa nebezpečných odpadov SEPAROVANÝ ZBER V meste prebieha separovaný zber, okrem toho realizuje separovaný zber aj a.s. Zberné suroviny prostredníctvom výkupní a jedného zberového závodu. STAVEBNÝ ODPAD Celková ročná produkcia stavebného odpadu sa v poslednom období pohybuje na úrovni ton (chýba presná dokumentácia ). Prevažne je ukladaný na skládkach v okolí Bratislavy a Bratislave na skládkach inertného odpadu v devínskej Novej Vsi a pod Slovnaftom a.s. Časť stavebného odpadu sa recykluje a odpredáva ako stavebná surovina. Rešpektovať počas výstavby 40c zákona NR SR č. 223/2001 Z.z. o odpadoch. ZNEŠKODŇOVANIE KOMUNÁLNYCH ODPADOV Nakladanie s odpadmi sa riadi platnou legislatívou, predovšetkým ustanoveniami zákona č. 223/2001 Z.z. o odpadoch, VZN hlavného mesta Slovenskej republiky Bratislava č. 12/2001, 13/2004, 8/2005 a programom odpadového hospodárstva obce. Nekontaminovaný (O - ostatný ) komunálny odpad bude odvážať zo zákona oprávnená organizácia na riadenú skládku. Správcovská organizácia zabezpečí tiež odvoz do zariadení Zberných surovín a Zberných dvorov (pri dodržaní podmienky zabezpečenia separácie pri zhromažďovaní komunálneho odpadu). Komunálny odpad bude krátkodobo uskladňovaný v domových smetných nádobách a ďalej zneškodňovaný organizovaným odvozom. Zhodnocovanie, resp. zneškodňovanie odpadov zabezpečí prevádzkovateľ objektu prostredníctvom zmlúv s prevádzkovateľmi zariadení na zhodnocovanie a zneškodňovanie odpadov. Odporúčajú sa nakladania s odpadom zo zelene a inými bioodpadmi formou kompostární na odpad zo zelene. Vedie to k jeho zhodnocovaniu a zabráneniu ukladania na skládky. Kompostárne by mali by byť vo väčšej vzdialenosti od obytnej zástavby (cca 500 m). Kvôli zabráneniu prevozu tohto odpadu stredom mesta je uvažované s lokalizáciou dvoch kompostární; jednou v západnej a jednou vo východnej časti mesta, s kapacitou cca ton a veľkosťou každej cca 1 ha. Odpad z prevádzok po realizácii zóny Odpady z prevádzky jednotlivých blokov je potrebné ešte rozlíšiť na odpady z bytov, odpady z administratívy, obchodu a služieb a odpady z technického zázemia každého bloku. Bloky majú spoločné niektoré technické zariadenia a garážové priestory v podzemných podlažiach. Predpokladom je, že OH jednotlivých blokov bude riešené v 1.NP. Na zhromažďovanie komunálneho odpadu budú určené vlastné kontajnery, umiestnené v samostatných miestnostiach a odvoz bude centrálne riešený lisovacím kompaktérom pre každý blok. Súčasťou OH bude aj triedenie zhodnotiteľných zložiek KO, ako sú obaly z papiera, plastov a zo skla. Pre efektívnejšie triedenie odpadov z obalov (z papiera a plastov) je navrhnuté lisovanie, tzv. paketovacím" lisom a následne zabezpečené ich materiálové zhodnotenie prostredníctvom zmluvného odberateľa. V súlade so zákonom č. 223/2001 Z.z. o odpadoch je možné vypracovať spoločný Program pôvodcu odpadov pre všetky samostatné časti prevádzky, aj s ohľadom na skutočnosť, že o nakladanie so vzniknutými odpadmi sa pravdepodobne bude starať jeden správca v každom bloku. Správca prevádzky, ako pôvodca odpadov, musí zosúladiť svoju činnosť pri nakladaní so vznikajúcimi odpadmi s platnou legislatívou v OH v reálnom čase. Tabuľka: Predpokladaný vznik odpadov počas prevádzky (Katalóg odpadov, vyhláška MŽP SR č. 284/2001 Z.z. a Vyhlášky MŽP SR.. 129/2004 Z.z) Číslo druhu odpadu Názov druhu odpadu Kategória odpadu Odpadový toner do tlačiarne obsah. nebezpečné látky N Pevný podiel z lapa.a piesku a odlu.ova.a oleja N Kaly z odlučovača oleja N Olej z odlu.ova.a oleja vody N Obaly z papiera a lepenky O Obaly z plastov O Obaly z dreva O Obaly z kovu O Zmiešané obaly O Obaly zo skla O Zmesi tukov a olejov z odlučovačov olejov z vody obsahujúce jedlé oleje a tuky N Papier a lepenka O Sklo O Biologicky rozložite.ný kuchyn. a reštaura.ný odpad O Textílie O Žiarivky a iný odpad obsahujúci ortu. N Jedlé oleje a tuky O Batérie a akumulátory, uvedené , alebo a netriedené batérie a akumulátory obsahujúce tieto batérie N Vyradené elektrické a elektronické zariadenia iné ako uvedené a obsahujúce nebezpečné č.asti O Plasty O Kovy O Biologicky rozložite.ný odpad O Zmesový komunálny odpad O Odpad y čistenia ulíc O Odpad z čistenia kanalizácie O Podľa zákona č.223/2001 Z.z. pôvodca odpadu, ktorý vyprodukuje nad 500 kg/rok nebezpečného odpadu alebo 10 t/rok ostatného odpadu je povinný vypracovať vlastný program odpadového hospodárstva. Pri prevádzke bude potrebné rešpektovať všeobecne záväzné nariadenia hlavného mesta SR Bratislavy č.6/2004 o nakladaní s komunálnymi a drobnými stavebnými Strana 17 z 20

18 13. zásady a regulatívy umiestnenia jednotlivých stavieb vrátane určenia pozemkov, ktoré nemožno zastavať Regulatívy ( po ich legislatívnom schválení ) slúžia ako záväzný dokument pre stanovenie podmienok výstavby v danej zóne pri vydávaní záväzného stanoviska samosprávnych a štátosprávnych orgánov v procese územného a stavebného konania (Zákon č. 50/1976 Zb.) Regulatívy sú definované v textovej a grafickej forme: Stanovenie podmienok výstavby na jednotlivých pozemkoch musí zároveň rešpektovať všetky ustanovenia vyjadrené v textovej a grafickej forme regulatívov. Regulatívy funkčného a priestorového využitia sú špecifické pre územie riešenej zóny. Formulácia a stanovenie jednotlivých regulačných pravidiel vychádza z nasledovných legislatívnych noriem: Zákon č. 50/1976 Zb. o územnom plánovaní a stavebnom poriadku v znení neskorších predpisov Vyhláška č. 55/2001 o územnoplánovacích podkladoch a územnoplánovacej dokumentácií, Vyhláška č. 453/2000, ktorou sa vykonávajú niektoré ustanovenie stavebného zákona, Vyhláška č. 532/2002, ktorou sa ustanovujú podrobnosti o všeobecných technických požiadavkách na výstavbu a o všeobecných technických požiadavkách na stavby užívané osobami s obmedzenou schopnosťou pohybu a orientácie, Zákon 49/ 2002 o ochrane pamiatkového fondu Zákon č. 24/2006 Z.z. o posudzovaní vplyvov na životné prostredie.. Definovanie regulatívov - ukazovateľov intenzity využitia územia: index podlažných plôch (IPP) udáva pomer celkovej výmery podlažnej plochy nadzemnej časti zástavby k celkovej výmere vymedzeného územia. Je formulovaný ako maximálne prípustná miera využitia územia. Výhodou tohto ukazovateľa je zrozumiteľnosť a jednoznačnosť stanovenej požiadavky a jednoduchá možnosť vyjadrenia ďalších nadväzných ukazovateľov, kritérií a doporučení, index zastavaných plôch (IZP) udáva pomer plôch zastavaných objektmi vo vymedzenom území k celkovej výmere vymedzeného územia. Je stanovený v závislosti na polohe a význame konkrétneho územia, na spôsobe funkčného využitia a na druhu zástavby, index objemového zaťaženia územia na ha (IZÚ) je ukazovateľ intenzity využitia územia, ktorý vyjadruje pomer celkového stavebného objemu zástavby (jej nadzemnej aj podzemnej časti) v m3, k celkovej výmere vymedzeného územia v ha. Je ako významný ukazovateľ uplatnený pri stanovovaní nárokov miery využitia územia v centre mesta, lebo vyjadruje aj nároky na rozsah podzemnej časti zástavby. Kedže prostredníctvom tohto ukazovateľa je možné jednoducho stanoviť rámcový objem zástavby v rozvojovom území, je podkladom pre orientačné odvodenie nadväzných nárokov, najmä energetických, koeficient zelene (KZ) udáva pomer medzi plochou zelene na rastlom teréne a celkovou výmerou vymedzeného územia. V regulácii stanovuje nároky na minimálny rozsah plôch doplnkovej zelene v rámci konkrétnej regulovanej funkčnej plochy a pôsobí vo vzájomnej previazanosti s vlastnou funkciou. Stanovený je najmä v závislosti na spôsobe funkčného využitia a polohe rozvojového územia v rámci mesta, hustota zamestnanosti (HZ) je uplatnená (v tomto prípade) ako potenciál pracovných príležitostí na ha konkrétneho rozvojového územia. Predstavuje jednu z hlavných charakteristík centra mesta. Použitie ukazovateľov intenzity využitia územia pre výpočet kapacít v území: Celkový počet zamestanancov 1278 z toho 739 v administratíve a 539 v službách a obchode Výpočet HZ 1278 / 3,7668 = 339,28 zam./ha celková výmera podlažnej plochy nadzemnej časti zástavby v regulovanom území (v m2) = IPP x výmera vymedzeného územia (v m2), celková výmera zastavanej plochy objektmi v regulovanom území ( v m2) =IZP x výmera vymedzeného územia (v m2), celkový objem nadzemnej aj podzemnej časti zástavby (v m3) =IZÚ (v m3/ha) x výmera vymedzeného územia (v ha), Celková objemová plochy v riešenom území je nasledovná: IZP nadzemných konštrukcií = m 3 90,5% IZP podzemných konštrukcií = m 3 9,5% IZP celkom = m 3 100% Celková výmera vymedzeného územia = 3, 7668 ha Vypočítané IZP = / 3,7668 = m 3 /ha celková výmera plôch zelene vo vymedzenom území = KZ x výmera vymedzeného územia (v m2). Zóna je koncipovaná ako územia pre zmiešané funkcie obchodu a služieb výrobných a nevýrobných, pod číselným označením 502 (regulácia v zmysle UPN Hl. m SR Bratislava), s využitím následujúcich ukazovateľov: Tab. Regulatívy intenzity využitia rozvojových území pre vnútorné mesto, mestské casti Ružinov, Nové Mesto, Karlova Ves, Petržalka kód IPP max. priem. podlaž. IZP max KZ min G 1,8 6 0,36 0,20 výmera riešeného územia RU= m 2 (IPP max.) = 1,8, index podlažných plôch prepočet IPP na riešené územie IPP*RU= m 2 (IZP max. ) = 0,36 index zastavaných plôch prepočet IZP na riešené územie IZP*RU= m 2 (KZ min.) = 0,20 koeficient zelene prepočet KZ na riešené územie KZ*RU=7 533,6 m 2 Tab. Ukazovateľe intenzity využitia územia v zmysle navrhovanej urbanistickej štúdie: IPP IZP IZÚ m3/ha KZ HZ zam./ha 1,05 0, , Konkrétny maximálny počet podlaží stavby je stanovený pre každý podcelok samostatne. Podzemné podlažie je podlažie, ktorého úroveň podlahy alebo jej časti je nižšie ako 800 mm pod najvyšším bodom priľahlého terénu v pásme širokom 5.00 m po obvode stavby. Ustupujúce podlažie je posledné najvyššie položené podlažie v stavbe, ktorého zastavaná plocha je menšia ako 50% zastavanej plochy predchádzajúceho ( predposledného ) podlažia. Podkrovie je posledné najvyššie položené nadzemné podlažie ohraničené konštrukciou krovu, pričom úžitková plocha podkrovia s min. svetlou výškou 2100 mm nepresahuje 50 % zastavanej plochy predchádzajúceho podlažia. Ostatné podlažia sú nadzemné. Konkrétna poloha regulačných čiar a návrh regulácie podlažnosti objektov je zrejmá z Regulačného výkresu (grafická časť). Limity rozvoja územia V území sú limitujúcimi prvkami : ochranné pásma jednotlivých existujúcich sietí, ktoré sú rozpísane podrobne v častiach technická infraštruktúra Je potrebné doržiavať ochranné pásma jednotlivých sieti, v zmysle platných noriem a výškové obmedzenia stavieb, zariadení, stavebných mechanizmov, porastov a pod. ochranným pásmom vnútornej vodorovnej prekážkovej roviny Letiska M.R.Štefánika Bratislava a ochranným pásmom vododrovnej roviny leteckého podzemného zariadenia Radar pre koncovú riadenú oblasť Letiska M.R.Štefánika /TAR LZIB sektor A/ 172m n.m.bpv. V zmysle 28 ods. 3 a 30 leteckého zákona je Letecký úrad SR dotknutým orgánom štátnej správy v povoľovacom procese stavieb a zariadení nestavebnej povahy v ochranných pásmach letísk a leteckých pozemných zariadení ako aj pri dalších stavbách, ktoré by mohli ohroziť bezpečnosť leteckej prevádzky, na základe čoho je porebné požiadať Strana 18 z 20

19 Letecký úrad SR o súhlas pri stavbách a zariadeniach: ktoré by svojou výškou, resp. svojím charakterom mohli narušit obmedzenia stanovené vyššie popísanými ochrannými pásmami Letiska M.R.Štefánika /TAR LZIB sektor A/ vysokých 30m a viac umiestnených na prírodných alebo umelých vyvýšeninách, ktoré vyčnievajú 100m a viac nad okolitú krajinu ( 30 ods. 1, písmeno b leteckého zákona) ktoré môžu rušit funkciu leteckých palubných prístrojov a leteckých pozemných zariadení, najmä zariadenia priemyselných podnikov, vedenia VVN 110 kv a viac, energetické zariadenia a vysielacie stanice ( 30 ods. 1, písmeno c leteckého zákona) ktoré môžu ohrozit let lietadla, najmä zariadenia na generovanie alebo zosilnovanie elektromagnetického žiarenia, klamlivé svetlá a silné svetelné zdroje ( 30 ods. 1, písmeno d leteckého zákona) hluk z dopravy Situácia z hľadiska hlukovej záťaže na území mesta Bratislavy je nepriaznivá. Na mnohých lokalitách sú prekročené prípustné koncentrácie hlukovej záťaže až o 25 až 30 db. Hlavným zdrojom hluku na území mesta Bratislava je doprava. Riešiť opatrenia v ďalších stupňoch PD na elimináciu tohto javu. Civilná ochrana obyvateľstva Požiadavky a limity civilnej ochrany Ukrytie obyvateľstva, varovanie obyvateľstva a vyrozumenie osôb na území mesta Bratislavy a MČ sa zabezpečuje v súlade s: zákonom NR SR č. 42/1994 o civilnej ochrane obyvateľstva v znení neskorších predpisov, vyhláškou MV SR č. 532/2006 Z. z. o podrobnostiach na zabezpečenie stavebnotechnických požiadaviek a technických podmienok zariadení civilnej ochrany, vyhláškou MV SR č. 388/2006 Z. z. o zabezpečovaní technických a prevádzkových podmienok informačného systému civilnej ochrany. Podmienky vyplývajúce z vyhlášky č. 532/2006 z. Z. Vyhláška MV SR č. 532/2006 Z. z. o podrobnostiach na zabezpečenie stavebnotechnických požiadaviek a technických podmienok zariadení civilnej ochrany upravuje druh a rozsah stavebnotechnických požiadaviek zariadení civilnej ochrany zameraných na ochranu života, zdravia a majetku a technické podmienky zariadení civilnej ochrany na utváranie predpokladov na znižovanie rizík a následkov po vyhlásení mimoriadnej situácie a v čase vojny a vojnového stavu Zariadenia civilnej ochrany sú ochranné stavby a stavby alebo ich časti a technologické súčasti, ktoré sú predurčené na plnenie úloh civilnej ochrany, pričom: - za ochranné stavby sa považujú ochranné stavby budované na účely CO podľa druhu ochrany odolné úkryty, plynotesné úkryty, jednoduché úkryty budované svojpomocne, pripravované na ochranu obyvateľstva v čase vojny a vojnového stavu, resp. pri vzniku mimoriadnej udalosti chránené pracoviská, ktoré slúžia civilnej ochrane. za stavby sa na účely tejto vyhlášky považujú najmä sklady civilnej ochrany, kontrolné chemické laboratóriá civilnej ochrany, vzdelávací a technický ústav civilnej ochrany, strediská vzdelávania a prípravy na civilnú ochranu. Stavebnotechnické požiadavky na zariadenia civilnej ochrany sú požiadavky na územno-technické, urbanistické, stavebnotechnické a dispozičné riešenie a technické vybavenie stavieb z hľadiska potrieb civilnej ochrany. Uplatňujú sa v rámci obstarávania, navrhovania a schvaľovania územnoplánovacej dokumentácie a pri navrhovaní, umiestňovaní a povoľovaní zariadení civilnej ochrany budovaných samostatne a budovaných v stavbách. Budovanie ochranných stavieb sa vykonáva podľa kategorizácie územia Slovenskej republiky vyplývajúcej z analýzy jej územia, z hľadiska možných mimoriadnych udalostí a pre obdobie vojny a vojnového stavu v územných obvodoch takto: na území kategórie I a II v odolných a plynotesných úkrytoch v oblasti ohrozenia, na území kategórie III v plynotesných úkrytoch v oblasti ohrozenia, na území kategórie IV v plynotesných úkrytoch alebo v jednoduchých úkrytoch budovaných svojpomocne, na území kategórií I až IV v bytových a rodinných domoch s kapacitou do 50 ukrývaných osôb v plynotesných úkrytoch alebo v jednoduchých úkrytoch budovaných svojpomocne a v bytových domoch s kapacitou nad 50 ukrývaných osôb v plynotesných úkrytoch. V zmysle nariadenia vlády Slovenskej republiky č. 565/2004 Z. z. o kategorizácii územia Slovenskej republiky podľa územných obvodov Obvodných úradov Slovenskej republiky riešené územie patrí do I. kategórie. Ukrytie obyvateľstva, varovanie obyvateľstva a vyrozumenie osôb v riešenom území vychádza z koncepcie pre územie mesta Bratislavy a MČ Nové Mesto. Požiarna ochrana Súčasný stav a trendy V oblasti požiarnej ochrany zásadné systémové zmeny nastali v apríli 2002, keď nadobudla účinnosť nová komplexná právna úprava vyjadrená v dvoch zákonoch a to: v zákone č. 314/2002 Z. z. o ochrane pred požiarmi, kde je ustanovená pôsobnosť orgánov štátnej správy, miest a obcí na úseku ochrany pred požiarmi, ako aj druhy a úlohy hasičských jednotiek pri vykonávaní záchranných prác pri požiaroch, rôznych haváriách, živelných pohromách a iných mimoriadnych udalostiach, v zákone č. 315/2002 Z. z. o Hasičskom a záchrannom zbore, ktorý upravuje zriadenie, postavenie, organizáciu a riadenie tohto zboru, vymedzuje základné úlohy a právne vzťahy, ktoré súvisia so vznikom, zmenami a so skončením štátnej služby jeho príslušníkov. Požiarna ochrana je po reštrukturalizácii zameraná na dve hlavné činnosti a to ochranu pred požiarmi a na záchranársku činnosť. Úlohou hasičských jednotiek je zabezpečovať výkon záchranných prác pri požiaroch, rôznych haváriách, živelných pohromách a iných mimoriadnych udalostiach na území Bratislavy. Hasičský a záchranný zbor je základnou záchrannou zložkou v rámci integrovaného záchranného systému. Na území Bratislavy stála služba na zdolávanie požiarov a na vykonávanie záchranných prác pri ekologických, dopravných a iných haváriách a mimoriadnych udalostiach je zabezpečovaná Hasičským a záchranným útvarom hlavného mesta Slovenskej republiky Bratislavy v štyroch stálych hasičských staniciach, ktoré sú jeho organizačnou súčasťou a to: pre centrum na Radlinského ulici v MČ Staré Mesto, pre severovýchodnú časť na Hálkovej ulici v MČ Nové Mesto, pre západnú časť na Saratovskej ulici v MČ Dúbravka, pre južnú časť na Jiráskovej ulici v MČ Petržalke. Riešenie požiarnej bezpečnosti Predmetom posúdenia protipožiarnej bezpečnosti technickej infraštruktúry pre výstavbu polyfunkčných objektov a bytových domov, ktoré sa budú nachádzať v Bratislave Nové mesto, je najmä riešenie potreby požiarnej vody a posúdenie prístupových komunikácii k predmetnej zástavbe. Riešenie protipožiarnej bezpečnosti technickej infraštruktúry je vykonané v zmysle vyhl. MV SR č. 94/2004 Z. z., vyhl. MV SR č. 669/2004 Z. z., vyhl. MV SR č. 605/2007 Z. z., ďalej v zmysle STN , STN a ďalších dotknutých a platných STN z oboru ochrany pred požiarmi. Strana 19 z 20

20 Stavebné a architektonické riešenie. Novostavby polyfunkčných objektov a bytových domov budú individuálne v ďalších stupňoch projektovej dokumentácie z hľadiska protipožiarnej bezpečnosti posúdené s uplatnením plných požiadaviek protipožiarnej bezpečnosti vyplývajúcich z STN a ďalších noriem PBS. Prístupová komunikácia Za prístupovú komunikáciu k navrhovanej zástavbe polyfunkčných objektov možno považovať existujúce cestné komunikácie v Bratislave, MČ Nové mesto a Trnávka a novovybudované areálové prístupové cestné komunikácie do tejto zóny od ulíc Vajnorská a Rožňavská. Prístupové komunikácie musia v plnej miere spĺňať požiadavky 82 vyhl. MV SR č. 94/2004 Z. z., t. j. musia byť široké min. 3,0 m, musia sa nachádzať vo vzdialenosti max. 30,0 m od každého navrhovaného polyfunkčného objektu resp. bytového domu (a vchodov do týchto stavieb, odkiaľ sa predpokladá vedenie hasebného zásahu) a musia byť dimenzované na tiaž min. 80 kn, reprezentujúcu pôsobenie zaťaženej nápravy požiarneho vozidla. Do šírky prístupovej komunikácie (min. 3,0 m) sa nesmie započítať parkovací pruh. Vjazdy na prístupové komunikácie a prejazdy na nich musia mať šírku najmenej 3,5 m a výšku najmenej 4,5 m. Návrh vonkajšieho požiarneho vodovodu Celková potreba požiarnej vody stavieb na bývanie skupiny B t. j. polyfunkčných objektov s predpokladanými pôdorysnými plochami požiarnych úsekov najviac 1000 m2 je stanovená podľa 6 ods. 1 vyhl. MV SR č. 699/2004 Z. z. a STN čl. 4.1 na Q = 12,0 l.s-1 a nemôže byť znížená o 50 % podľa 6 ods. 3 cit. vyhl. (nakoľko SHZ nie je v bytových objektoch navrhované). Celková potreba požiarnej vody stavieb na bývanie skupiny B t. j. polyfunkčných objektov s predpokladanými pôdorysnými plochami požiarnych úsekov najviac 2000 m2 je stanovená podľa 6 ods. 1 vyhl. MV SR č. 699/2004 Z. z. a STN čl. 4.1 na Q = 18,0 l.s-1 a nemôže byť znížená o 50 % podľa 6 ods. 3 cit. vyhl. (nakoľko SHZ nie je v bytových objektoch navrhované). Pokiaľ bude pôdorysná plocha predpokladaných požiarnych úsekov polyfunkčných objektov najviac 2000 m2, musí byť potreba požiarnej vody takýchto stavieb zabezpečená z novonavrhovaných vonkajších nadzemných hydrantov DN 100 umiestnených na potrubí min. DN 125 na rozvode vody pred predmetnými objektami vo vzdialenosti zodpovedajúcej čl. 4.2 STN (t. j. min. 5 m a max. 80 metrov od ktoréhokoľvek z bytových a polyfunkčných objektov) a s požadovaným pretlakom najviac 0,25 MPa. Tieto nadzemné požiarne hydranty DN 100 požadujeme umiestniť na areálovom vodovodnom potrubí DN 125 vo vzájomnej vzdialenosti najviac 160 metrov. Celková potreba požiarnej vody stavieb na bývanie skupiny B t. j. polyfunkčných objektov s predpokladanými pôdorysnými plochami požiarnych úsekov nad 2000 m2 je stanovená podľa 6 ods. 1 vyhl. MV SR č. 699/2004 Z. z. a STN čl. 4.1 na Q = 25,0 l.s-1 a nemôže byť znížená o 50 % podľa 6 ods. 3 cit. vyhl. Návrh vonkajšieho požiarneho vodovodu pre najexponovanejšiu variantu polyfunkčných objektov, kde vybrané požiarne úseky budú presahovať pôdorysnú plochu 2000 m2 (napr. požiarne úseky hromadných garáží týchto objektov). Uvedená celková potreba požiarnej vody polyfunkčných a bytových objektov musí byť zabezpečená z novonavrhovaných vonkajších nadzemných požiarnych hydrantov DN 150, ktoré musia byť osadené na areálovom zokruhovanom potrubí min. DN 150. Uvedené zokruhované areálové potrubie DN 150 musí byť napojené na uličný resp. areálový podzemný rozvod pitnej vody minimálnej dimenzie DN 150. Vodovodné potrubie DN 150 (t. j. požadovaný existujúci podzemný uličný rozvod vody min. DN 150 a zokruhovaná podzemná areálová objektová prípojka vody min. DN 150) preukazne zabezpečí dodávku požiarnej vody v množstve až 25,0 l.s-1 pri rýchlosti prúdenia vody min. 1,5 m/s. Podľa 8 ods. 6 vyhl. MV SR č. 699/2004 Z. z. a podľa čl STN , nemožno pre navrhované objekty navrhnúť podzemné požiarne hydranty, pričom požadované požiarne hydranty pokrývajúce celkovú potrebu požiarnej vody týchto objektov musia byť riešené výlučne ako nadzemné. Požadované nadzemné požiarne hydranty musia byť umiestnené na podzemnom potrubí rozvodu vody pred predmetnými objektami vo vzdialenosti zodpovedajúcej 8 vyhl. MV SR č. 699/2004 Z. z.. t. j. max. 80 m od ktoréhokoľvek objektu navrhovaného komplexu a mimo požiarno-nebezpečný priestor riešených stavieb (viď výpočet predbežne určených odstupových vzdialeností) a najmenej však 5,00 m od obvodových stien týchto objektov. Hydrostatický pretlak v hydrantovej sieti vonkajšieho podzemného požiarneho vodovodu musí byť min. 0,25 MPa (podľa 9 ods. 2 vyhl. MV SR č. 699/2004 Z. z). Tieto nadzemné požiarne hydranty DN 150 požadujeme umiestniť na areálovom vodovodnom potrubí DN 150 vo vzájomnej vzdialenosti najviac 160 metrov. Vizualizácia objektov v smere od Rožňavskej ul. (vsadené do fotografie zo Street View, Google.com ) Obsah grafickej časti 1. výkres širších vzťahov M 1: výkres urbanistickej koncepcie a návrh verejných priestorov M 1: výkres dopravného vybavenia M 1: výkres technického vybavenia: zásobovania vodou, odkanalizovania M 1: výkres technického vybavenia: zásobovania elektrickou energiou, telekomunikácií M 1: výkres technického vybavenia: zásobovania plynom, zásobovania teplom M 1: výkres návrhu zelene územia vrátane prvkov USES M 1: výkres regulácie M 1: výkres návrh zmien a doplnkov na podklade ÚPN Hl.m. SR Bratislava Spracoval: Ing. arch. Martin Pavlík a kolektív autorov Strana 20 z 20
