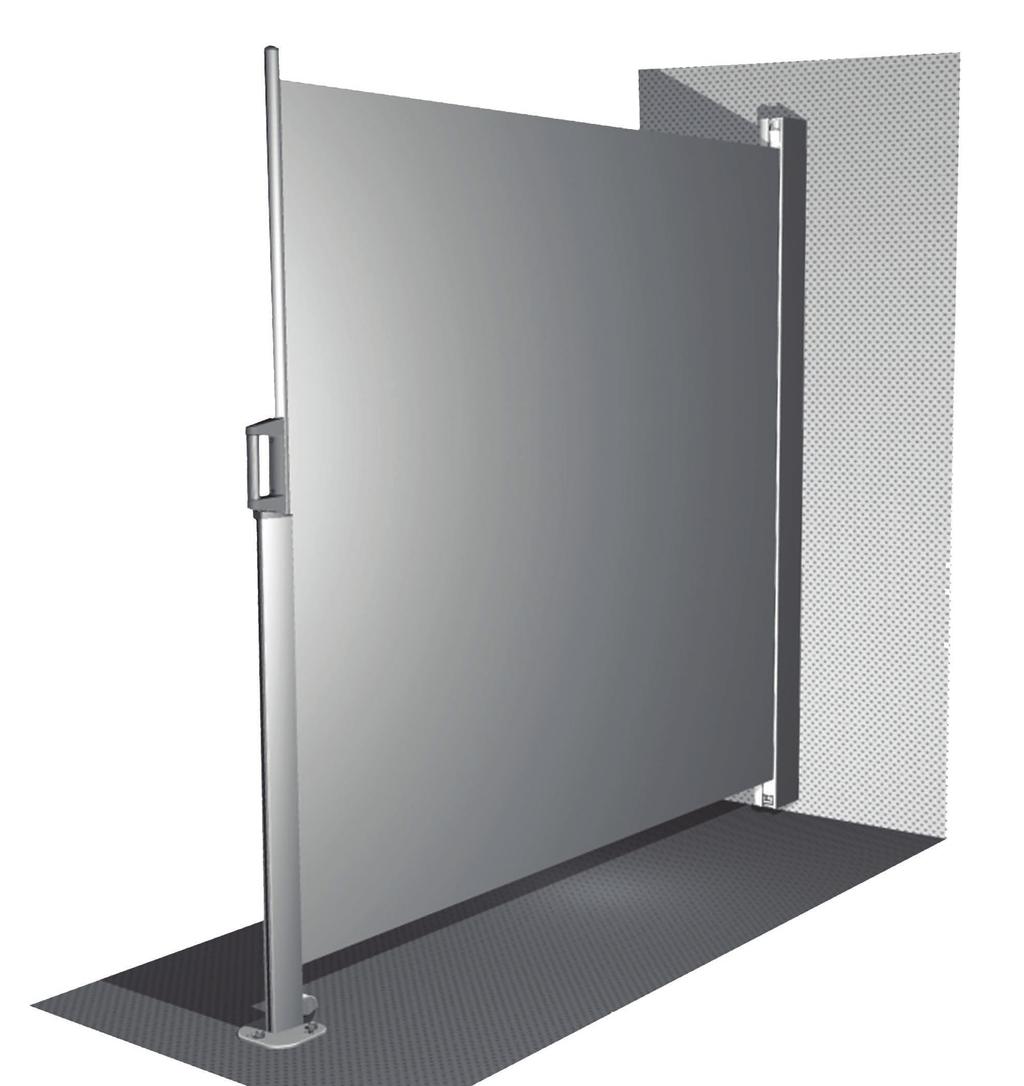

1 BOČNÍ MARKÝZA SIDA MONTÁŽNÍ NÁVOD Hmotnost markýzy v kg Výška (box) Šířka markýzy Poznámka: Hmotnost je orientační, může se měnit v závislosti na provedení markýzy 10/2014

2 K tomuto návodu Montáž této markýzy může probíhat pouze dle návodu a přiložených dokumentů. Pracovní postupy, které jsou specifické pouze pro určité typy markýz, jsou v návodu blíže popsány nebo označeny. Tento návod předejte budoucímu uživateli. Tento symbol upozorňuje na případné nebezpečí. Tento symbol poukazuje na důležité poznatky. Bezpečnostní pokyny Při montáži a užívání zohledněte náš přiložený dokument Climax: Bezpečnostní pokyny Markýza slouží jako ochrana před sluncem nebo vytvoření soukromí. Výrobce doporučuje, při silném větru nebo dešti markýzu zatáhnout. Neodborné změny nebo přestavby markýz jsou zakázány! Markýzy skladujte tak, aby byly chráněné před poškozením. Dodržujte předpisy od výrobců spojovacích materiálů! Montáž může být provedena pouze odborníkem proškoleným odbornou firmou na montáž markýz. Je nutné zohlednit předpisy pro prevenci úrazů. Montážní místo zabezpečte uzavřením, tak aby poskytovalo dostatek místa pro montáž! Před montáží Kontrola balení Spojovací materiál není součástí dodávky! Pro montáž si připravte: Nářadí jako například: Příklepová vrtačka Imbusový klíč 4 / 5 / 6 mm Vidlicový klíč vel. 12 Gola sady s prodloužením 13 / 17 / 19 mm Ochranné folie a transportní zabezpečení odstraňte teprve až u patřičného pracovního kroku! Obalový materiál svědomitě zlikvidujte. Zkontrolujte, jestli je obsah balení kompletní. Zkontrolujte směr výstupu látky boční markýzové zástěny. Je-li výstup látky na nesprávné straně, lze konzoly, rukojeť a kolečko namontovat obráceně, jak je popsáno dále. Při škodách způsobených transportem okamžitě informujte Vašeho dodavatele! Nemontujte žádné poškozené zařízení! Kontrola montážního místa Souhlasí údaje (rozměry) v montážní dokumentaci s rozměry přímo na montážním místě, tak aby bylo možné montáž uskutečnit? Je zajištěn dostatek místa a prostoru pro samotnou montáž? Pokud se vyskytly nějaké odchylky, informujte Vašeho dodavatele. Montáž Dodržujte montážní kroky: konzoly vyneste na montážní podklad, vyvrtejte a ukotvěte. markýzu zavěste za konzoly a přitlačte dolů. vyměřte, vyvrtejte a ukotvěte úchyt vytahovacího profilu. nastavte výšku rukojeti. Kontrola funkce: Provedení zkušebního provozu. Markýzu vytáhněte a zajistěte. Pozorujte zda vše funguje jak má a zda nikde nic nevrže. Montáž probíhá za dodržení těchto pracovních kroků. Pokud okolnosti nedovolují provést pracovní krok tak jak je předepsán, je povoleno tento krok pozměnit, ale jen v případě, že nový krok je jednodušší a vede ke stejnému výsledku. Výsledkem je docílení optického bezchybného vzhledu a funkce. 2

3 Příprava k montáži Změna strany ovládání STRANA OVLÁDÁNÍ PRAVÁ Před začátkem montáže zkontrolujte, zda montážní podklad pro uchycení vytahovacího profi lu odpovídá podkladu uvedenému při objednávce. Při velkých odchylkách, které by mohly mít vliv na bezpečné upevnění úchytu nebo boxu, se poraďte s výrobcem systému nebo odborníkem na upevňovací techniku. Boční markýza je dodávána se stranou ovládání vlevo nebo vpravo, jak bylo uvedeno v objednávce. Pro změnu strany ovládání přemístěte konzoly, rukojeť a pojezdové kolečko. LEVÁ Systém přestavujte pouze v zavřeném stavu! Povolte šrouby konzol boxu. Otočte konzoly boxu o 180. Konzoly boxu připevněte pomocí šroubů s válcovou hlavou a čtyřhranných matic zpět na stejné místo na boxu. Sejměte rukojeť z vytahovacího profi lu vyšroubováním zápustných šroubů pomocí imbusového klíče vel. 4 a namontujte ji v opačném směru. Rukojeť zavěste přibližně v polovině výšky systému (nastavení výšky rukojeti je popsáno dále). 3

4 Vyměření konzol Box markýzy musí být namontován ve svislé poloze mm nad podlahou, aby bylo zaručeno správné odvíjení látky. Montážní výšky konzol musí být měřeny na zadní straně boxu. Za tímto účelem zahákněte nástěnné konzoly do konzol tělesa. Na spodní straně zohledněte výšku mm a přeneste na stěnu pozice otvorů se vzdálenostmi X a Y. přenesení pozic otvorů Y výška zařízení Podle montážního podkladu a způsobu upevnění použijte vhodný vrták a montážní materiál. Pro používání boční markýzy v souladu s určeným účelem je přípustná pouze vertikální montáž, jak je znázorněno na obrázku! X mm Upevnění konzol distanční trubka Montáž na fasádách s tepelnou izolací: Izolační omítka a plná tepelná izolace nejsou tlakově stálé. Konzoly boxu proto musí být distanční celoplošně, distanční trubka trubka nebo trubka v oblasti šroubů a uprostřed spodní strany podloženy distančními prvky. Na obrázku je znázorněna možná varianta s dodatečným podepřením na spodní straně. Upevnění konzol: Obě konzoly musí být ve všech směrech vyrovnány pomocí vodováhy. Nerovnosti podkladu vyrovnejte pomocí vhodného podložení. Poté konzoly nastavte na změřenou vzdálenost Y, dotáhněte všechny šrouby a zkontrolujte pevnost konzol. zalícování vnějších hran zol svislé svislé vyrovnání svislé vyrovnání konzol konzol konzol vodorovné vodorovné vyrovnání vyrovnání konzol konzol konzol zalícování zalícování vnějších vnějších hran hran hran 4

5 Upevnění markýzy U větších systémů s vyšší hmotností (defi nováno na obalu) by boxy měly zavěšovat dvě osoby. Na nástěnné konzoly nasaďte tlumicí pryž. Boční markýzu s konzolami boxu zvedněte nad nástěnné konzoly. Zavěste box na nástěnné konzoly. Box silně natlačte směrem dolů. Markýza je nyní dostatečně zajištěna. Montáž úchytu vytahovacího profi lu Podle montážní situace se vytahovací profi l připevňuje různými způsoby. Při všech montážních pracích by však měl být profi l vytahován rovně z boxu! Úchyt vytahovacího profi lu namontujte pomocí montážního materiálu vhodného pro daný podklad. Držák na stěnu Kotvení do podlahy výsuv cca 90 Při montáži na stěnu by měl být držák na stěnu namontován v polovině výšky systému. U ostatních způsobů montáže je úchyt vytahovacího profi lu přizpůsoben dané výšce. výška boxu Úchyt vytahovacího profi lu musí být vždy pevně ukotven! Vzdálenost mezi úchytem vytahovacího profi lu a boxem markýzy je závislá na délce roztažení markýzy a měří se podle znázornění na obrázku. 5

6 Vysunutí markýzy Před uvedením markýzy do provozu musí být odstraněny všechny předměty (např. žebříky, nářadí, atd.), které se nacházejí v oblasti výsuvu markýzy. Během zkušebního vysouvání se v této oblasti nesmí zdržovat osoby, mohlo by dojít k jejich ohrožení chybnými funkcemi. Vysuňte vytahovací profi l až k úchytu vytahovacího profi lu a zavěste rukojeť dle postupu: Rukojeť vytáhněte nad koncovou krytku; přitom dbejte na to, aby vytahovací profi l zasahoval do profi lu sloupku. Zatlačte rukojeť dolů tak, aby doléhala ke koncové krytce. Rukojeť posuňte dozadu, tak aby zaskočila. Otvorem v rukojeti prostrčte zajišťovací kolík (pro odjištění kuliček stiskněte tlačítko na rukojeti). Pustíte-li vytahovací profi l, aniž byste zavěsili rukojeť, může být rychlým zpětným pohybem vytahovacího profi lu poškozeno zařízení nebo poraněny osoby! Vždy zasuňte zajišťovací kolík. V opačném případě může při chybné funkci dojít k vyvěšení rukojeti! Nastavení výšky rukojeti Zasunutí systému Výška rukojeti musí být přizpůsobena výšce úchytu vytahovacího profi lu. Pro přizpůsobení výšky rukojeti mírně povolte oba zápustné šrouby. Posunutím nastavte výšku rukojeti tak, aby byla látka rovná a rovnoměrně napnutá. Zápustné šrouby opět utáhněte. Pro zasunutí systému postupujte v opačném pořadí podle pokynů pro vysunutí markýzy. Vytahovací profi l přitom nepouštějte, dokud nebude přiléhat k boxu. Rychlým zpětným pohybem vytahovacího profi lu může dojít k poškození zařízení nebo poranění osob! Demontáž Řešení problémů Markýza musí být zasunutá. Vytáhněte box nahoru z nástěnných konzol. Druh závady Příčina Řešení Vytahovací profi l se nedovře Látka se nenavíjí rovně na hřídel Vytáhněte zasunovací profi l a naviňte látku rovně Případně nemůže být kolečko použito k vedení a vytahovací profi l je třeba trochu zvednout Vytahovací profi l zasuňte do tělesa trochu rychleji Látka je nakřivo a na jedné Nesprávná montážní výška rukojeti Nastavte montážní výšku rukojeti straně není správně napnutá Nesprávná montážní výška boxu Nastavte vhodnou výšku konzol tělesa Certifi kace markýzy V případě deště, sněhu nebo větru zasuňte markýzu, aby se zabránilo jejímu poškození. Technické změny vyhrazeny 6
