Montážní návod LWH 050

Transkript

1 Montážní návod LWH 050

2 Technické údaje 30 kg cm max

3 OBSAH Technické údaje....2 Výstražné pokyny....4 Bezpečnostní pokyny....4 Instalační sada....5 Montáž na stěnu s dřevěnými fošnami....6 Montáž na plné cihly a betonové tvárnice Montáž adaptérového držáku....8 Položení kabelů a montáž ozdobného krytu....9 Instalace displeje....9 Nastavení úhlu sklonu...11 Údržba...11

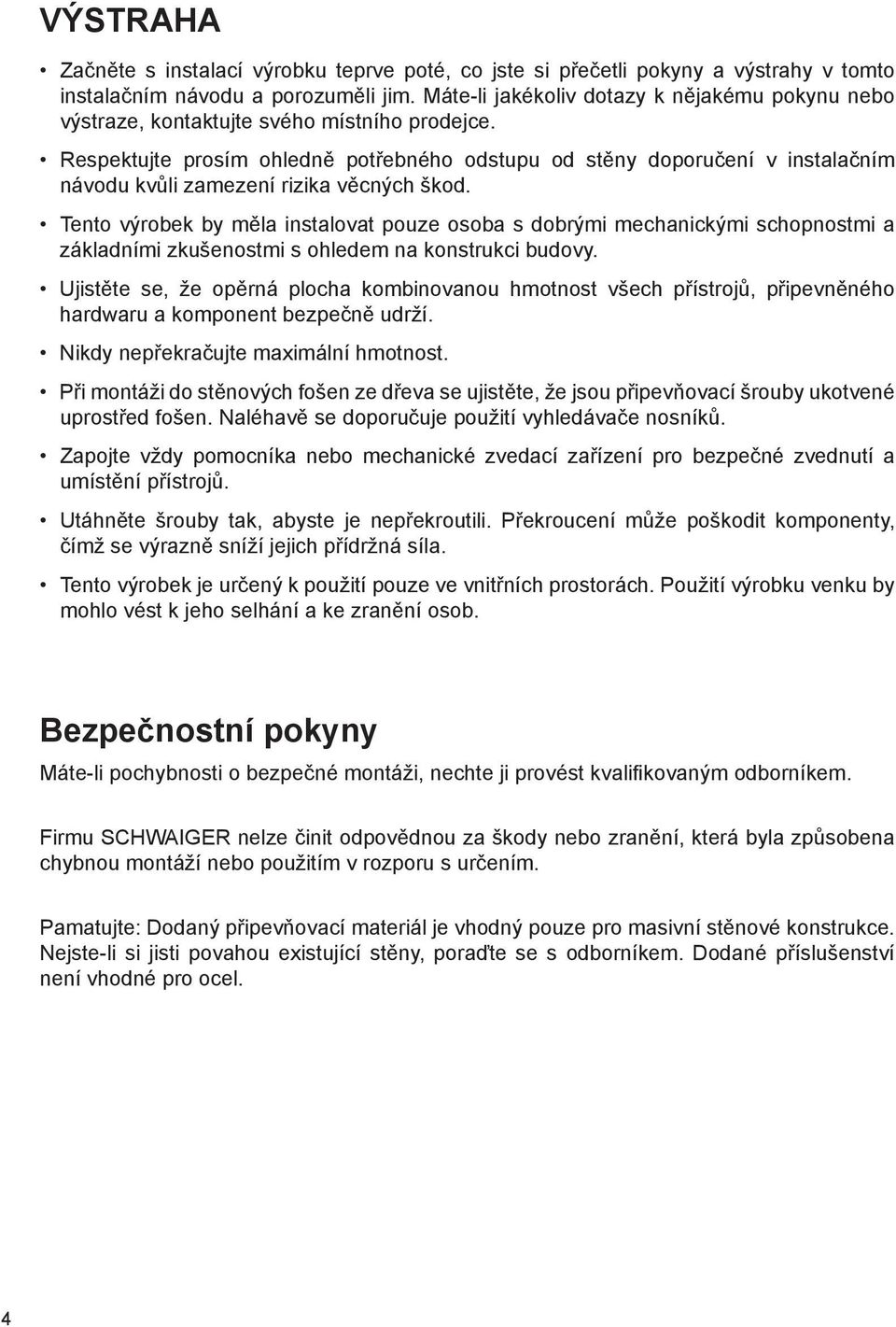

4 VÝSTRAHA Začněte s instalací výrobku teprve poté, co jste si přečetli pokyny a výstrahy v tomto instalačním návodu a porozuměli jim. Máte-li jakékoliv dotazy k nějakému pokynu nebo výstraze, kontaktujte svého místního prodejce. Respektujte prosím ohledně potřebného odstupu od stěny doporučení v instalačním návodu kvůli zamezení rizika věcných škod. Tento výrobek by měla instalovat pouze osoba s dobrými mechanickými schopnostmi a základními zkušenostmi s ohledem na konstrukci budovy. Ujistěte se, že opěrná plocha kombinovanou hmotnost všech přístrojů, připevněného hardwaru a komponent bezpečně udrží. Nikdy nepřekračujte maximální hmotnost. Při montáži do stěnových fošen ze dřeva se ujistěte, že jsou připevňovací šrouby ukotvené uprostřed fošen. Naléhavě se doporučuje použití vyhledávače nosníků. Zapojte vždy pomocníka nebo mechanické zvedací zařízení pro bezpečné zvednutí a umístění přístrojů. Utáhněte šrouby tak, abyste je nepřekroutili. Překroucení může poškodit komponenty, čímž se výrazně sníží jejich přídržná síla. Tento výrobek je určený k použití pouze ve vnitřních prostorách. Použití výrobku venku by mohlo vést k jeho selhání a ke zranění osob. Bezpečnostní pokyny Máte-li pochybnosti o bezpečné montáži, nechte ji provést kvalifikovaným odborníkem. Firmu SCHWAIGER nelze činit odpovědnou za škody nebo zranění, která byla způsobena chybnou montáží nebo použitím v rozporu s určením. Pamatujte: Dodaný připevňovací materiál je vhodný pouze pro masivní stěnové konstrukce. Nejste-li si jisti povahou existující stěny, poraďte se s odborníkem. Dodané příslušenství není vhodné pro ocel. 4

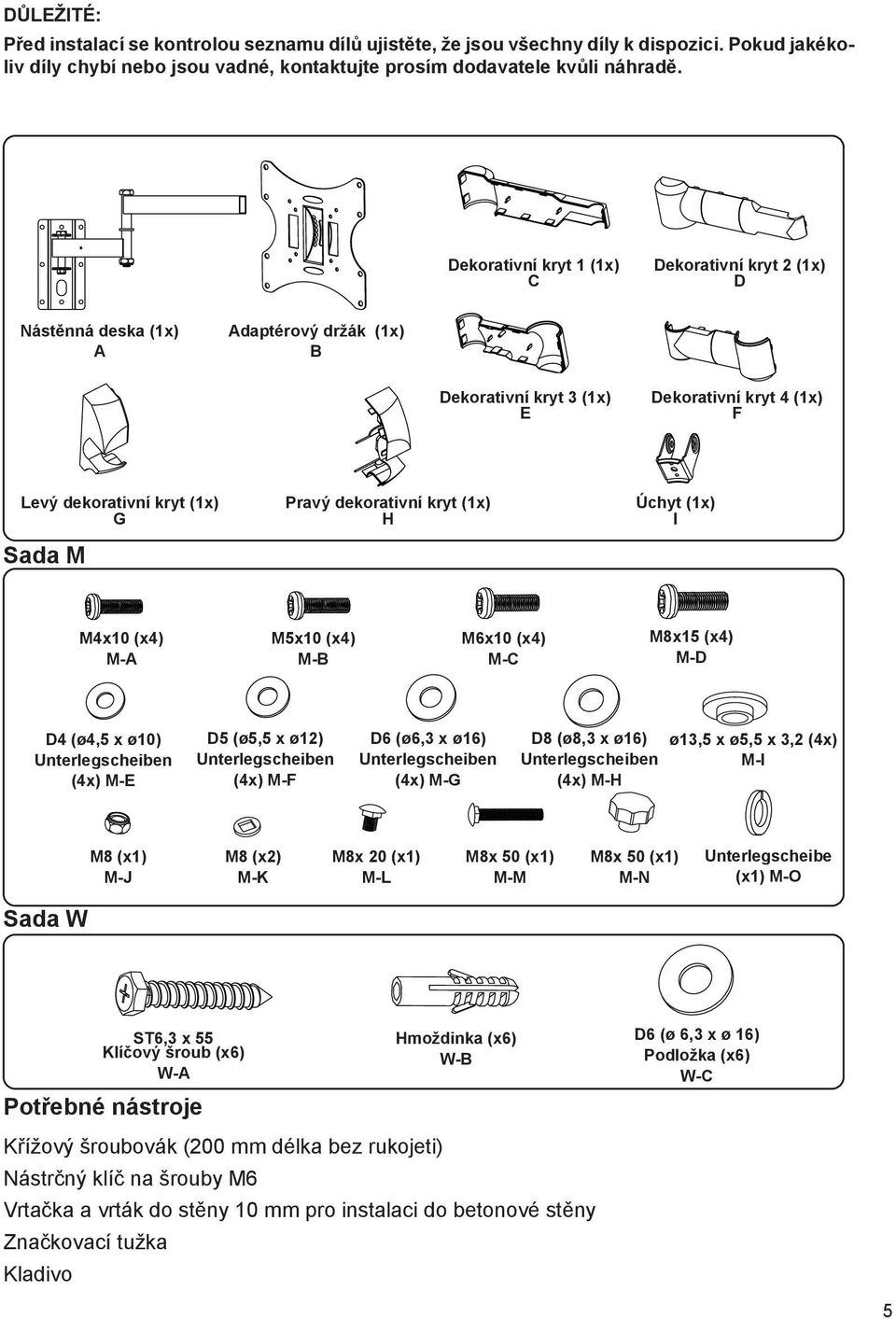

5 DŮLEŽITÉ: Před instalací se kontrolou seznamu dílů ujistěte, že jsou všechny díly k dispozici. Pokud jakékoliv díly chybí nebo jsou vadné, kontaktujte prosím dodavatele kvůli náhradě. Dekorativní kryt 1 (1x) C Dekorativní kryt 2 (1x) D Nástěnná deska (1x) A Adaptérový držák (1x) B Dekorativní kryt 3 (1x) E Dekorativní kryt 4 (1x) F Levý dekorativní kryt (1x) G Sada M Pravý dekorativní kryt (1x) H Úchyt (1x) I M4x10 (x4) M-A M5x10 (x4) M-B M6x10 (x4) M-C M8x15 (x4) M-D D4 (ø4,5 x ø10) Unterlegscheiben (4x) M-E D5 (ø5,5 x ø12) Unterlegscheiben (4x) M-F D6 (ø6,3 x ø16) Unterlegscheiben (4x) M-G D8 (ø8,3 x ø16) Unterlegscheiben (4x) M-H ø13,5 x ø5,5 x 3,2 (4x) M-I M8 (x1) M-J M8 (x2) M-K M8x 20 (x1) M-L M8x 50 (x1) M-M M8x 50 (x1) M-N Unterlegscheibe (x1) M-O Sada W ST6,3 x 55 Klíčový šroub (x6) W-A Potřebné nástroje Hmoždinka (x6) W-B Křížový šroubovák (200 mm délka bez rukojeti) Nástrčný klíč na šrouby M6 Vrtačka a vrták do stěny 10 mm pro instalaci do betonové stěny Značkovací tužka Kladivo D6 (ø 6,3 x ø 16) Podložka (x6) W-C 5

6 1.1 MONTÁŽ NA STĚNU S DŘEVĚNÝMI FOŠNAMI: VÝSTRAHA Ujistěte se, že opěrná plocha kombinovanou hmotnost všech přístrojů, připevněného hardwaru a komponent bezpečně udrží. Utáhněte klíčové šrouby tak, abyste je nepřekroutili. Překroucení může šrouby poškodit, čímž se výrazně sníží jejich přídržná síla. Ujistěte se, že jsou připevňovací šrouby ukotvené uprostřed fošen. Naléhavě se doporučuje použití vyhledávače nosníků. Dodané šrouby slouží k připevnění držáku k fošnám skrz stěny montované za sucha nebo omítku standardní tloušťky. Montér je odpovědný za použití vhodných šroubů pro jiné druhy montážních situací. Použijte vyhledávač nosníků k vyhledání hran fošen. Naléhavě se doporučuje použití vyhledávače nosníků. Na základě hran vyznačte svislou čáru ve středu fošny. Přidržte nástěnnou desku jako předlohu na stěně. Nyní vyznačte středový bod dvou připevňovacích otvorů. Ujistěte se, že se připevňovací otvory nacházejí ve středové čáře fošny. Vyvrtejte dva 30 mm hluboké otvory s průměrem 3 mm. Našroubujte dva klíčové šrouby (W- A) až do odstupu 3 mm od stěny, jak je znázorněno na obr Ujistěte se, že je nástěnná deska vodorovně a zajistěte ji dvěma klíčovými šrouby (W-A) a dvěma podložkami (W-C), jak je znázorněno na obr Obr

7 1.2 MONTÁŽ NA PLNÉ CIHLY A BETONOVÉ TVÁRNICE: VÝSTRAHA Ujistěte se při montáži držáku na stěnu na pórobetonovou tvárnici, že je pro hmoždinky v otvoru k dispozici skutečná tloušťka betonu nejméně 1-3/8. Nevrtejte do betonových spár! Ujistěte se, že vrtáte do pevné části tvárnice obecně nejméně 1 od boku tvárnice. Namísto příklepové vrtačky se doporučuje k vrtání otvorů vrtačka s pomalým chodem, aby se zabránilo vylomení otvoru vzadu, narazíte-li na otvor nebo dutý prostor. Montér se musí ujistit, že opěrná plocha bezpečně unese kombinovanou hmotnost všech přístrojů, připevněného hardwaru a komponent. Použijte nástěnnou desku jako předlohu pro vyznačení polohy 3 otvorů na stěně, jak je znázorněno na obr Předvrtejte tyto otvory vrtákem 10 mm nejméně 60 mm hluboko. Vsuňte do každého otvoru hmoždinku (W-B). Našroubujte tři klíčové šrouby (WA) až do odstupu 3 mm od stěny, jak je znázorněno na obr Připevněte nástěnnou desku šesti klíčovými šrouby (W-A) a šesti podložkami (W-C) na stěnu, jak je znázorněno na obr. Obr. 1.2 Obr

8 2. Montáž adaptérového držáku Namontujte adaptérový držák s příslušnými díly, jak je znázorněno na obr Namontujte adaptérový držák a rameno nástěnné desky příslušným šroubem, podložkami a maticí, jak je znázorněno na obr Obr. 2.1 Obr

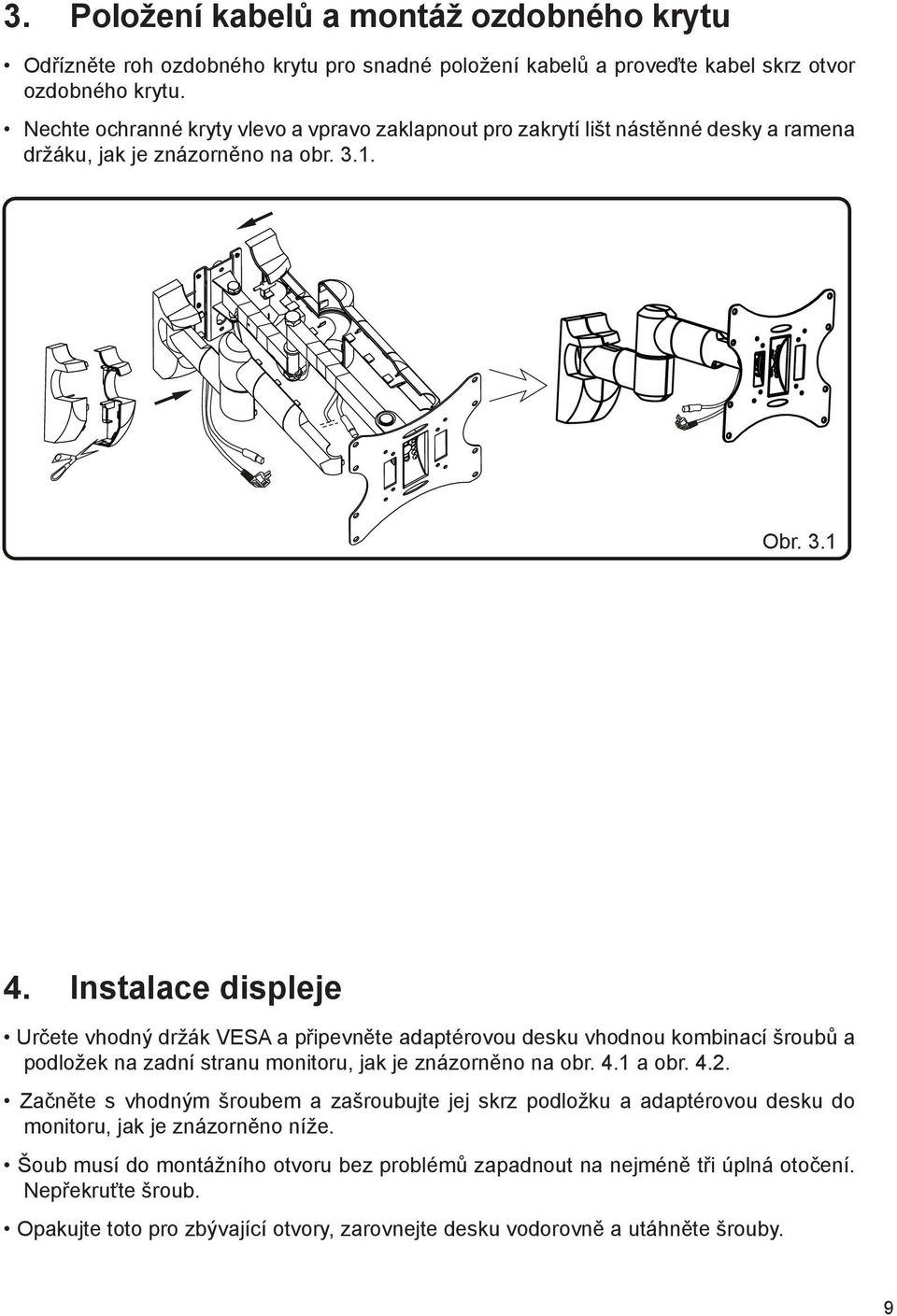

9 3. Položení kabelů a montáž ozdobného krytu Odřízněte roh ozdobného krytu pro snadné položení kabelů a proveďte kabel skrz otvor ozdobného krytu. Nechte ochranné kryty vlevo a vpravo zaklapnout pro zakrytí lišt nástěnné desky a ramena držáku, jak je znázorněno na obr Obr Instalace displeje Určete vhodný držák VESA a připevněte adaptérovou desku vhodnou kombinací šroubů a podložek na zadní stranu monitoru, jak je znázorněno na obr. 4.1 a obr Začněte s vhodným šroubem a zašroubujte jej skrz podložku a adaptérovou desku do monitoru, jak je znázorněno níže. Šoub musí do montážního otvoru bez problémů zapadnout na nejméně tři úplná otočení. Nepřekruťte šroub. Opakujte toto pro zbývající otvory, zarovnejte desku vodorovně a utáhněte šrouby. 9

10 Obr. 4.1 Obr

11 5. Nastavení úhlu sklonu Použijte nastavovací knoflík pro sklon pro nastavení požadovaného úhlu vašeho TV přístroje. Úhel sklonu lze nastavit mezi -20 ~20, jak je znázorněno na obr Nastavovací knoflík Údržba Jakmile jste namontovali držák a plochou obrazovku, zkontrolujte, zda jsou dostatečně zajištěné a zda je lze bezpečně používat. Měli byste každé dva měsíce kontrolovat pevné usazení všech šroubů. Máte-li o montáži pochybnosti, kontaktujte prosím ohledně podrobností svého prodejce nebo servisní oddělení. 11

12 INFORMACE VÝROBCE Vážený zákazníku, potřebujete-li technickou radu a váš specializovaný prodejce vám nemohl pomoci, kontaktujte prosím naši technickou podporu. Schwaiger GmbH Würzburger Straße Langenzenn Horká linka: +49 (0) info@schwaiger.de Provozní doba: Pondělí až čtvrtek: Pátek: 08:00-17:00 hodin 08:00-14:30 hodin
