Warm Melt. Napájacie systémy pre tavené materiály a materiály aplikované za tepla O V E R E N Á K V A L I T A. Š P I Č K O V Á T E C H N O L Ó G I A.

Transkript

1 Warm Melt Napájacie systémy pre tavené materiály a materiály aplikované za tepla O V E R E N Á K V A L I T A. Š P I Č K O V Á T E C H N O L Ó G I A.

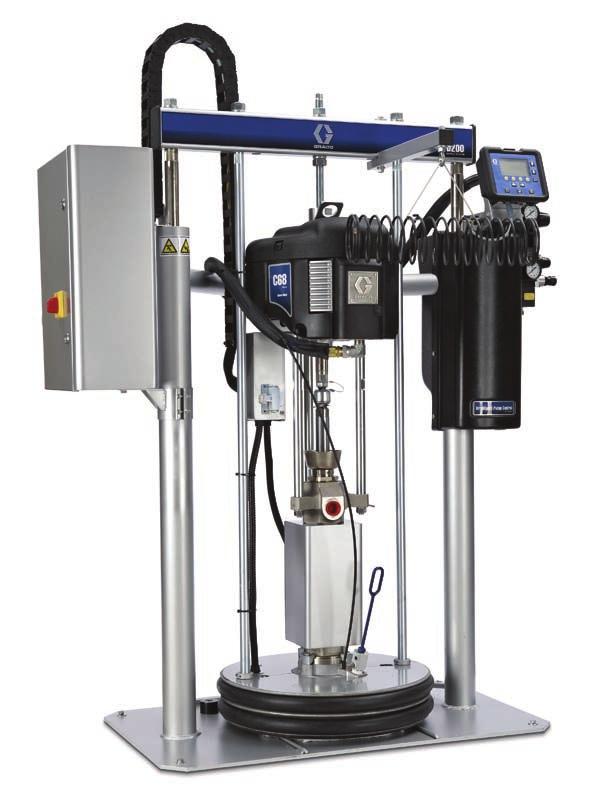

2 Pokročilá technológia s modulárnym riešením Precízne ovládanie teploty Navrhnuté špeciálne pre materiály aplikované za tepla. Napájacie systémy Graco WarmMelt ponúkajú bezkonkurenčné ovládanie teploty a výkon v spoľahlivom, ľahko ovládanom zariadení s jednoduchou údržbou. Namiesto investície do zariadenia na mieru alebo zariadenia pre iné aplikácie, systémy WarmMelt ponúkajú výkon a flexibilitu za prijateľnú cenu. Modulárny dizajn Jednoduchá údržba Smart dizajn znižuje čas potrebný na údržbu Napínak zdvíha vzduchový motor pre ľahkú údržbu Modulárny prístup Vám umožní zostaviť si systém podľa Vašich potrieb Displej Intuitívna a jednoduchá navigácia ponúka jednoduché nastavenie, monitorovanie a diagnistiku Presné ovládanie teploty Zabezpečuje stabilný proces s presným ovládaním teploty Modulárne ovládanie eliminuje nespoľahlivosť zbytočnej kabeláže Integrované ovládanie vzduchu Ľahko dostupné a viditeľné Spodná pumpa Check-Mate Rýchlospojka znižuje čas potrebný na údržbu Dizajn prítlačnej platne Modulárne ohrievače ponúkajú dostatok výkonu bez potreby kupovať špeciálnu platňu Integrovaný vzduchový ventil Redukuje výpadky vďaka rýchlej a jednoduchej výmene sudu s materiálom Minimalizuje množstvo odpadového materiálu Tesnenia z jedného kusu majú dlhú životnosť a ľakho sa vymieňajú Graco Warm Melt 2

3 Zjednodušená údržba skracuje výpadky Rozvodná skriňa obsahuje moduly ovládania teploty, poistky a elektrické komponenty, ktoré sa extrémne ľakho vymieňajú. Už žiadne káblovanie alebo elektrické dosky namiesto toho, sú všetky moduly a komponenty navrhnuté pre rýchlu a jednoduchú montáž a demontáž. Ľahká diagnostika Viditeľné zelené, žlté a červené diagnostické svetlá indikujú stav modulu. Ak je modul potrebné vymeniť, jednoducho ho odpojíte a zapojíte náhradu. Poistky a elektrické komponenty Modulárny dizajn nahradil zložitú kabeláž Koľajničky Smissline Rozvádzajú elektrinu do komponentov Ponúkajú rýchlu a jednoduchú inštaláciu Moduly ovládania teploty s nízkym výkonom Pre spodnú pumpu, hadicu a pištoľ Moduly ovládania teploty s vysokým výkonom Pre prítlačnú platňu Aplikácie Transfer materiálu Montáž v automobilovom priemysle Dodávatelia pre automobilový priemysel Výroba okien a dverí Materiály Uretany Epoxidy Tesniace tavené tmely 3

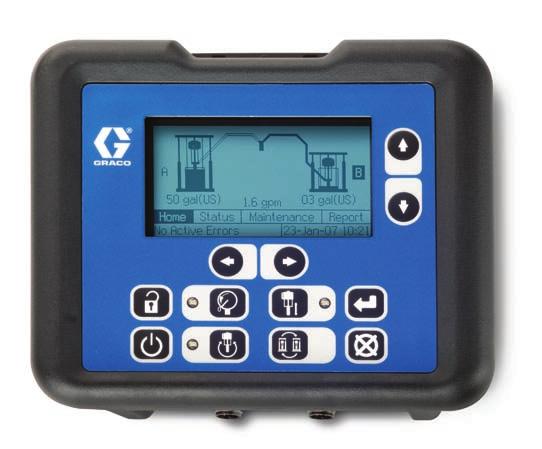

4 Pokročilé ovládanie pravidlá sa zmenili Pokročilé a intuitívne ovládanie Elektronické ovládanie na podávacích systémoch Graco Vám pomáha monitorovať a ovládať kritické parametre pomocou jednoduchého a prehľadného rozhrania. Displej pre efektivitu a ovládanie Displej Vám umožňuje nastaviť podávacie systémy do tandemu, čo zvýši produktivitu a zníži výpadky. Jednoduché prostredie dáva obsluhe úplnú kontrolu Modul brány pripojí systém Warm Melt na zbernicu a umožní tak vzdialené monitorovanie a riadenie Obrazovka prevádzky Jednoduché a intuitívné ovládanie ohrevu pomocou ikon. Zobrazuje nastavené aj aktuálne teploty. Nastaviteľné pre tandemové systémy. Ovláda 4-6 zón na jednom ráme alebo až 12 zón na tandemových systémoch. Obrazovka nastavenia Možnosť nastavenia hesla. Nastaviteľné limity pre varovanie a alarm a pre zníženie teploty. 4

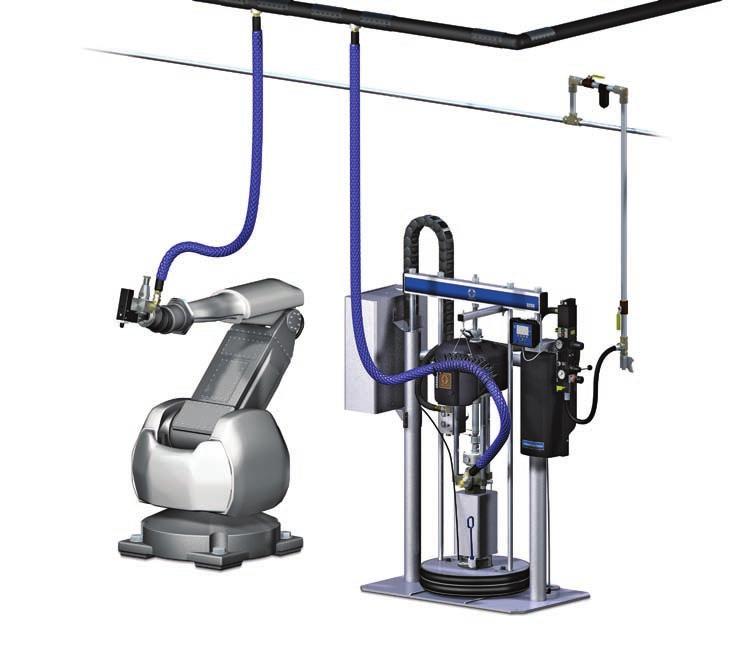

5 Komponenty napájacieho systému Graco E Manifold potrubia D Regulátor materiálu C Dávkovacie hadice F Napájacie hadice G Napájacie čerpadlo B Dávkovacie ventily A Tryska Ostatné faktory na zváženie pri voľbe podávacieho systému Hlavné komponenty: Faktory výberu: Možnosti príslušenstva: Tryska A B C D E F G Dávkovacie ventily Dávkovacie hadice Regulátory materiálu Manifold potrubia Podávacie hadice Podávacie čerpadlo Veľkost, tvar Použitie Viskozita Viskozita Objem Viskozita Veľkosť suda a typ lúča - Manuálne Objem Tlak Tlak Objem Objem materiálu - Automatické Dĺžka Objem Umiestnenie Dĺžka Viskozita - Robot Tlak Chemická Tlak Umiestnenie Tlak Objem Flexibilita Chemická Chemická Chemická Chemická Trysky Mechanická pištoľ Oceľ, Regulátor na Oceľ Oceľ, Plniaci piest Predĺženie Pneumatická pištoľ Potrubie, JIC tmal Potrubie, JIC Dvojitá guľa Kefky Tryska Flexibilné hadice Ventil pre Potrubie Flexibilné hadice Montáž na ráme - Vytláčanie - PTFE kompenzáciu Pripojenie - PTFE Jedno alebo - Striekanie - Buna tlaku Veľkosti - Buna dve tesnenia - Dĺžka - Nylon - Nylon Možnosť - Veľkosť diery - Moisture-Lok - Moisture-Lok vyprázdnenia sudu Auto prepípanie 5

6 Objednávanie Použite systém číslovania Graco Systém číslovania Graco Vám pomôže pri objednávaní. Sledujte tabuľku pri výbere komponentov. Váš systém budete mať zostavený rýchlo a presne, bez zdržania. Sprievodca výberom WM xx x x Identifikátor produktu WM = Warm Melt (4 zóny, 230V) Čerpadlo L 22 2A 2M 26 2G 2U Rám 4 Y Platňa 8 9 Y U R L H F Pomer MaxLife Materiál 23:1 CM200/NXT :1 CM200/NXT :1 CM200/NXT :1 CM200/NXT :1 CM200/NXT :1 CM200/NXT :1 CM200/NXT :1 CM200/NXT :1 CM200/NXT6500 Nie Nie Nie Typ rámu Max. kapacita 3 dvojpiestny 3 dvojpiestny s 2-tlačítkovým zámkom 3 dvojpiestny 3 dvojpiestny s 2-tlačítkovým zámkom 6.5 dvojpiestny 6.5 dvojpiestny s 2-tlačítkovým zámkom 60L 60L Veľkosť Materiál Materiál tesnení 60L 60L 30L 30L 20L 20L PTFE povlak hliník EPDM EPDM Polyuretan PTFE Polyuretan PTFE Polyuretan PTFE Príslušenstvo Príslušenstvo pre Warm Melt 24C222 24C223 24C526 24D012 24D015 24D009 24C493 24C494 24C495 24D013 24D014 24D016 24D017 24D010 24D011 24C zónové príslušenstvo 2-zónové rozšírenie 4-zónové príslušenstvo Warm Melt Kit - D200 Warm Melt Kit - D200s Warm Melt Kit - D60 Ohrev platne Warm Melt Ohrev platne Warm Melt 20-60L Ohrev spodnej pumpy Warm Melt Kit A-strany pre Warm Melt tandem - D200 Kit B-strany pre Warm Melt tandem - D200 Kit A-strany pre Warm Melt tandem - D200s Kit B-strany pre Warm Melt tandem - D200s Kit A-strany pre Warm Melt tandem - D60 Kit B-strany pre Warm Melt tandem - D60 Senzor pre nízky stav materiálu a prázdny sud Sady výstupnej kontroly Preldžovací kábel, 4.57 m, od rozvodnej skrine k hadici, 16 pin na 16 pin Preldžovací kábel, 7.62 m, od rozvodnej skrine k hadici, 16 pin na 16 pin Preldžovací kábel, 7.62 m, od rozvodnej skrine k hadici, 16 pin na 8 pin Preldžovací kábel, 2.44 m, od rozvodnej skrine k hadici, 16 pin na 8 pin Preldžovací kábel, 7.62 m, od rozvodnej skrine k hadici, 16 pin na 8 pin Preldžovací kábel, 2.44 m, od rozvodnej skrine k hadici, 16 pin na 8 pin

7 Špecifikácia Objem na 1 cyklus in 3 (192 cm 3 ) Cyklov na 1 gal (3.8 l) Prietok pri 60 cykloch/min gpm (10.6 lpm) Maximálny pracovný tlak materiálu 23: psi (159 bar, 15.9 MPa) 36: psi (248 bar, 24.8 MPa) 68: psi (345 bar, 34.5 MPa) Maximálny vstupný tlak vzduchu 23: psi (7 bar, 0.7 MPa) 36: psi (7 bar, 0.7 MPa) 68: psi (5 bar, 0.5 MPa) Vstup materiálu /4 npt (m) Maximálna pracovná teplota Čerpadlo a platňa F (70 C) Hadice, ventilu a regulátory F (100 C) Vstup vzduchu.... 1/2 npsm(f) Výstup materiálu npt(f) Požiadavky na napájanie Stlačený vzduch.... bežne scfm Napätie /240V, 1 fáza, 50/60 Hz Max. spotreba v špičke Kva Manuály VEĽKOSŤ HADICE - 8 (3/4-16 JIC) - 10 (7/8-14 JIC) - 12 (1-1/16-12 JIC) - 16 (1-5/16-12 JIC) - 20 (1-5/8-12 JIC) VNÚTORNÝ PRIEMER DĹŽKA HADICE 6 ft (1.8 m) ft (3 m) ft (4.6 m) ft (6 m) ft (7.6 m) FITINGY ČERPADLO/HADICA Fitingy čerpadlo/hadica (1 hadica) Fitingy čerpadlo/hadica (2 hadice) (2) (2) (2) (2) Fitingy čerpadlo/hadica (pumpa Mini-5) C20678 C20679 C (2) Fitingy čerpadlo/hadica FITINGY (23:1 kompenzátor) Vstup: 1 npt Výstup: 1 npt (51:1 kompenzátor) Vstup: 1 npt Výstup: 1 npt (Distribučný manifold) Vstup: 3/4 npt Výstup: 1 npt (Kompaktný vyhr. regulátor) Vstup: 3/8 Výstup: 3/ (Vyhrievaný regulátor pre tmel) Vstup: 3/4 npt Výstup: 3/4 npt (Pištoľ s plnením zhora) Vstup: 7/8-14 JIC Vstup: Výstup: Vstup: Výstup: Vstup: Výstup: Vstup: Výstup: Vstup: Výstup: C (Pištoľ plnená zhora s vypínačom) ( Pištoľ plnená zdola) (Pištoľ plnená zdola s vypínačom) (Dávkovací ventil) Vstup: 1/2 npt (Dávkovací ventil s vysokým prietokom) Vstup: 1/2 npt (Dávkovací ventil Snuff-back) Vstup: 1/2 npt (Distribučná hlava) Vstup: 1/
