M680 Mortar Pump. Striekacie zariadenie pre maltové zmesi na báze polymérkompozitov a cementu

Transkript

1 M680 Mortar Pump Striekacie zariadenie pre maltové zmesi na báze polymérkompozitov a cementu O V E R E N Á K V A L I T A. Š P I Č K O V Á T E C H N O L Ó G I A.

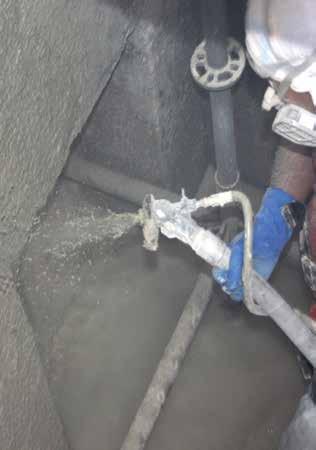

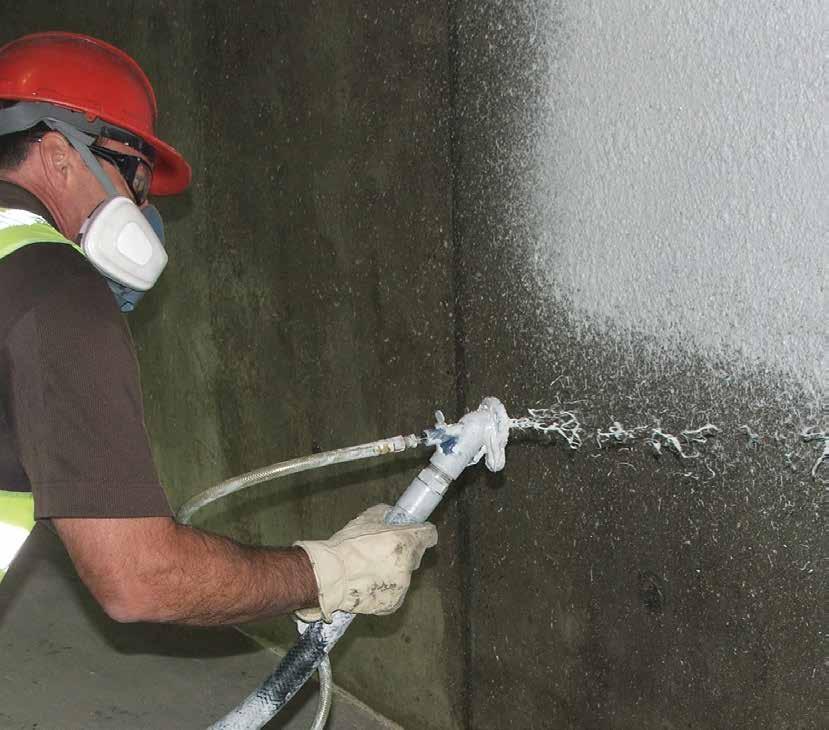

2 Pre husté materiály s ťažkými plnivami Striekacie zariadenie Graco M680 TM Mortar Pump je schopné čerpať abrazívne materiály ako sú epoxidové malty, protišmykové nátery alebo materiály na báze cementu. Rovnako nie sú problémom ani polymérkompozity s plnivom zo sklených vláken, plnivami na báze kremičitého piesku alebo piesku všeobecne. Výhodná náhrada ručnej aplikácie materiálov Ručná aplikácia cementových materiálov je časovo náročná. So zariadením Graco M680 Mortar Pump môžete ušetriť čas, urýchliť proces aplikácie a zvýšiť svoj zisk strojovým nanášaním materiálu namiesto tradičnej ručnej metódy. Menšia spotreba materiálu a vyššia kvalita So zariadením Graco M680 Mortar Pump môžete prostredníctvom strojového striekania lepšie a presnejšie dodržať požadovanú hrúbku nanášanej vrstvy materiálu než ručnou aplikáciou. Vytvoríte súdržnú vrstvu materiálu. Navyše sa znižuje riziko, že materiál zatuhne, resp. začne vysychať skôr než je aplikovaný na podklad. Rýchle a jednoduché čistenie Priemyselné odvetvia Vodárenstvo a odpadové vody Ťažobný priemysel Ropný a plynárenský priemysel Lodný priemysel Stavebníctvo a infraštruktúra Materiály a aplikácie* Malty na báze epoxidov Cementové omietky (zmesi) Sanačné materiály Povrchové úpravy s drobným kamenivom Protišmykové povrchové úpravy Hydroizolačné materiály (zmesi) Epoxidové materiály...a mnohé iné * Niektoré druhy materiálov vyžadujú špeciálne spracovanie a testovanie; kontaktujte prosím Graco alebo priamo Vášho dodávateľa pre viac informácií. 2 Vysokorýchlostný výplach zariadenia je často to jediné, čo je potrebné pre vyčistenie pumpy a pre zabránenie nahromadeniu a zatvrdnutiu materiálu vnútri zariadenia, resp. hadíc. Pumpa je navrhnutá tak, aby sa v prípade potreby dala čo najrýchlejšie rozobrať a ručne vyčistiť. Pevná konštrukcia pre dlhú životnosť Zariadenie je navrhnuté tak, aby bolo schopné prečerpať tie najťažšie a najabrazívnejšie materiály a zmesi. Pumpy Graco M680 pracujú s ťažkými materiálmi pri nízkych tlakoch (vo všeobecnosti od 200 do 500 psi (od 14 do 35 bar) a používajú aplikátor (pištoľ) pre rozprášenie materiálu a jeho prenos na podklad. Nízkotlaké riešenie pumpy redukuje jej opotrebovanie. Ideálny pre zhotoviteľov povrchových úprav Veľmi rýchlo zistíte, že Graco M680 Mortar Pump je veľmi jednoduché zariadenie na používanie s podobnými funkciami ako majú vzduchové striekacie zariadenia. Vhodné aj pre prácu v prostredí s nebezpečenstvom výbuchu Jeden zdroj vzduchu pre pohon pumpy a rozprášenie materiálu

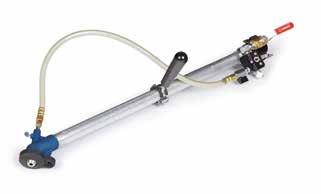

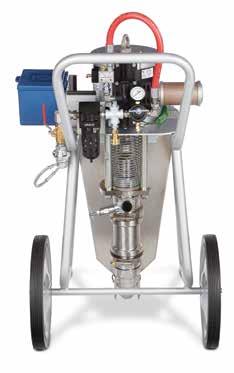

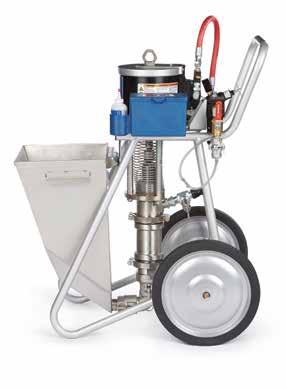

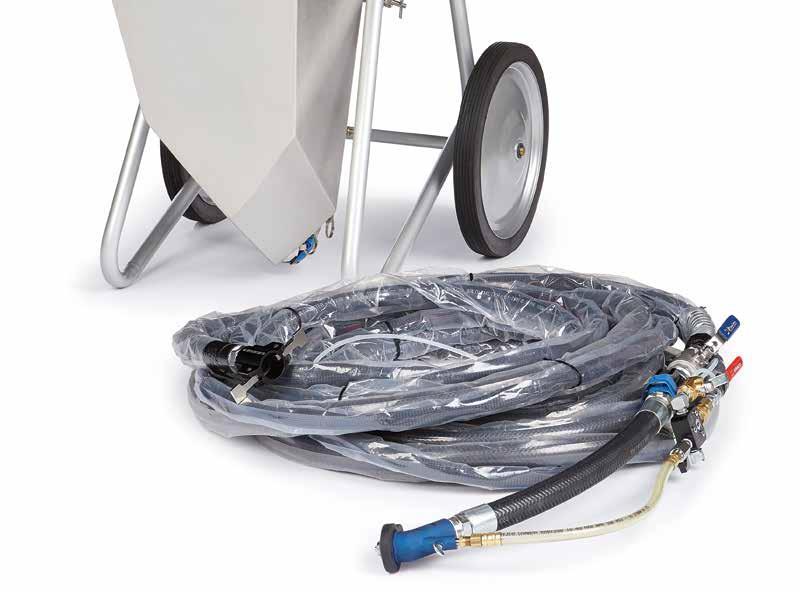

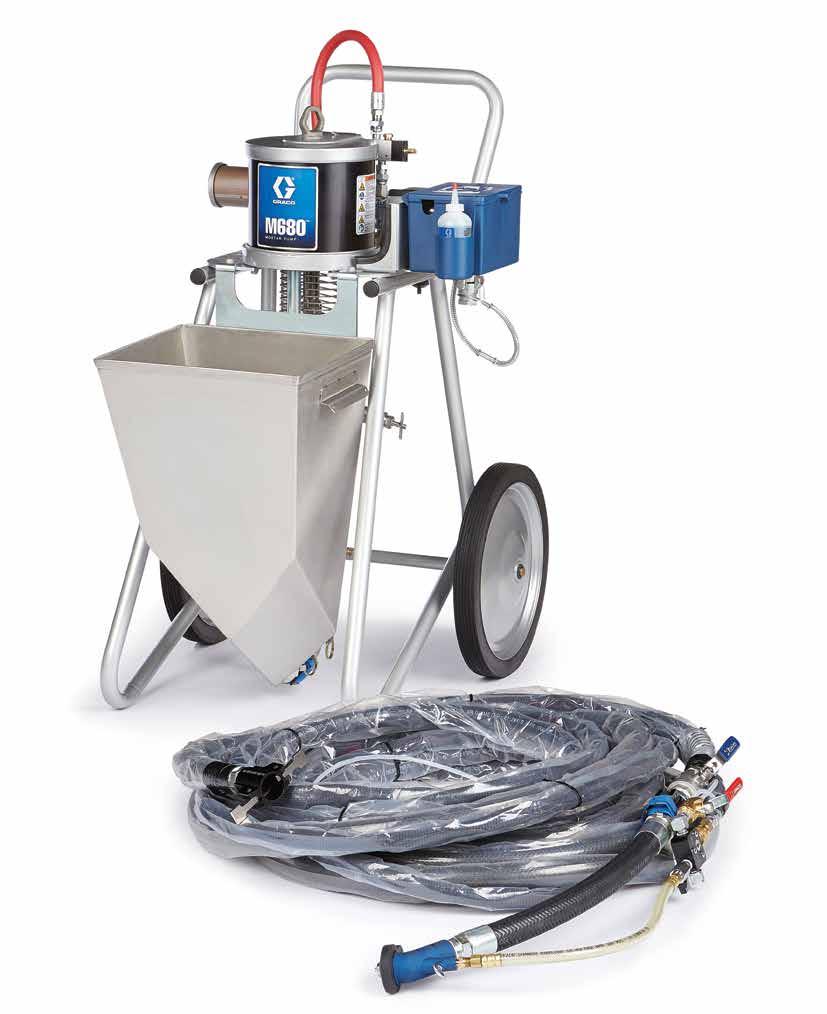

3 Vzduchový motor a ovládanie Motor 3400 NXT TM Filtrovaný vzduch pre pumpu a aplikátor Bajonetová GEKA spojka na prívode vzduchu Gravitačný zásobník Odolná antikorózna oceľ Rovné steny pre jednoduché čistenie Rýchloupínacie spojky Príručná skrinka Pre pohodlné uschovanie príslušenstva a náhradných dielov Spodná pumpa - 680cc Navrhnutá pre ťažké materiály, konštrukcia z antikoru Jednoducho rozoberateľná spojka na valci pumpy Pretlakový ventil bez tesnení Vysokorýchlostný výplach pre efektívne čistenie Materiálové a vzduchové hadice Chemicky odolné hadice Obal odolný voči rozpúšťadlám KAMLOK spojky KAMLOK spojenie hadíc Pre rýchle a ľahké zloženie Aplikátor Možnosť výberu Flex Hadicového, Tyčového alebo HTX 680 aplikátora Flex pre ťažké materiály Tyčový pre ťažké materiály v ťažko dostupných miestach HTX 680 pre ľahšie materiály Ovládanie zapnutia/vypnutia motora Nastavenia rozprašovacieho vzduchu 3

4 Vlastnosti a výhody ČASŤ VLASTNOSŤ VÝHODA Zásobník Objem 38 litrov Objem pre dostatočné množstvo materiálu Odolný, s rovnými stenami Jednoduchý na čistenie Spoj prívodu materiálu KAMLOK Jednoduché čistenie prívodu materiálu Spodná pumpa Špeciálna spodná pumpa 680cc Spracuje aj cementové a sanačné materiály Vysoký výkon, pumpa 680cc Maximálna produkcia pre striekané materiály Konštrukcia z antikoróznej ocele Nekoroduje pri použití materiálov na vodnej báze Pretlakový ventil bez tesnení Bezpečný ventil - tesnenia nevypadnú po prvom použití Spojka na valci pumpy Jednoduchý na rozobratie Tesnenie valca a piestu v jednom kuse Nižšia spotreba tesnení Pripojenie hadice KAMLOK Jednoduché zapojenie/odpojenie hadice Hadice Kompatibilné s epoxidmi, uretánmi, riedidlami a vodou Jedna hadica vhodná na všetky materiály - nie je potrebné meniť Spoje hadíc KAMLOK Jednoduché menenie hadíc - šetrí čas Aplikícia Viacúčelové aplikátory Schopné spracovať ťažké i ľahké materiály a povrchové úpravy Umožňujú vytvoriť rôzne úpravy povrchu Výplach Vysokorýchlostný obehový výplach do 57 l/m Efektívne čístí pumpu a hadice po každej aplikácii Certifikáty CE-cerifikát Cerifikovaný pre použitie v explozívnom prostredí Tyčový aplikátor Pre ťažkodostupné miesta Najlepší pre materiály s ťažkým plnivom Obsahuje okrúhlu trysku; umožňuje vytvoriť hrubú úpravu povrchu Jednoduchý dizajn Jednoduché čistenie Aplikátor HTX 680 Vhodný pre ľahšie materiály Obsahuje okrúhle trysky; umožňujú vytvorenie stredne hrubých povrchových úprav Vzduch vstrekovaný do materiálu cez viacnásobné lievikové porty umožňuje vytvoriť súdržný tvar povrchu Umožňuje lepšiu kontrolu tvaru výsledného povrchu pre ľahké materiály alebo pre povrchové úpravy s vysokým obsahom sušiny Flex Hadicový Aplikátor Najlepší pre materiály s ťažkým plnivom Obsahuje okrúhlu trysku; umožňuje vytvoriť hrubú úpravu povrchu Jednoduchý dizajn Jednoduché čistenie 4 Obsahuje nástavce pre rozprášenie striekaného materiálu na väčšiu plochu v jednom pracovnom kroku

5 Prepočet návratnosti investície Návratnosť investície Ušetrite čas a peniaze nastriekaním materiálu prostredníctvom Graco M680 Mortar Pump a použitím murárskej lyžice (kelne) na dokončenie. Návratnosť investície do zariadenia Graco M680 Mortar Pump So zariadením Príklad Bez zariadenia Príklad 1. Operátor pumpy 1 1. Pracovník miešajúci materiál 1 2. Striekač 1 2. Striekač 0 3. Množstvo pracovníkov pre hladenie 1 3. Množstvo pracovníkov pre nanášanie a hladenie 3 4. Cena práce za hodinu $ Cena práce za hodinu $ Počet hodín potrebných na prácu Počet hodín potrebných na prácu Pracovná čata (počet pracovníkov) 3 6. Pracovná čata (počet pracovníkov) 4 7. Normohodiny celkom Normohodiny celkom Celková cena práce $1, Celková cena práce $3, ÚSPORA PRÁCE % 63% A koľko ušetríte vy? So zariadením Množstvo Bez zariadenia Množstvo 1. Operátor pumpy 1. Pracovník miešajúci materiál 2. Striekač 2. Striekač 3. Množstvo pracovníkov pre hladenie 3. Množstvo pracovníkov pre nanášanie a hladenie 4. Cena práce za hodinu 4. Cena práce za hodinu 5. Počet hodín potrebných na prácu 5. Počet hodín potrebných na prácu* 6. Pracovná čata [sčítať riadky 1, 2, 3] 6. Pracovná čata [sčítať riadky 1, 2, 3] 7. Normohodiny [vynásobiť riadky 4 a 6] 7. Normohodiny [vynásobiť riadky 4 a 6] 8. Cena práce [vynásobiť riadky 7 a 4] 8. Cena práce [vynásobiť riadky 7 a 4] ÚSPORA PRÁCE % ÚSPORA PRÁCE % = [1- (cena práce so zar. / cena práce bez zar.)] x 100 *Na základe testovania, práca so striekacím zariadením Graco M680 Mortar zaberie o polovicu menej precovného času než tradičná metóda. 5

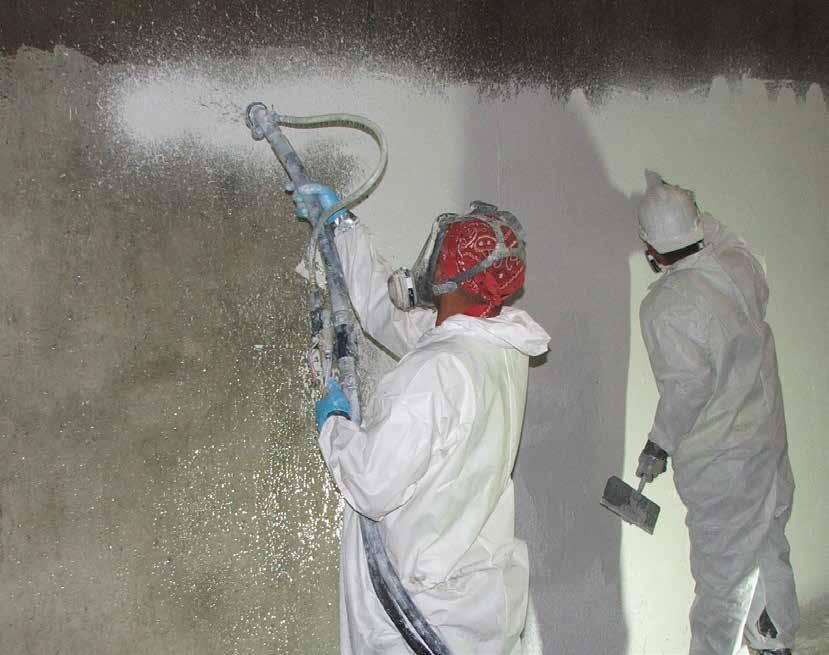

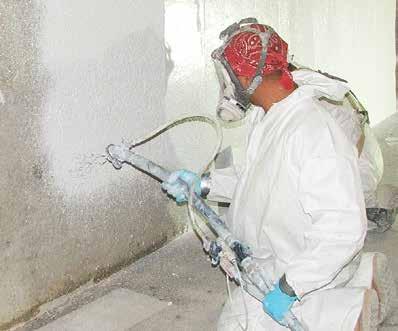

6 Čo hovoria ľudia o práci so zariadením Graco M680 Mortar? Striekali sme 200 galónov za deň so štyrmi procovníkmi, ktorí dokončovali prácu hladením. Na konci pracovného dňa sme museli naniesť a vyhladiť malé miesto ručne a vtedy si všetci uvedomili, ako veľmi nám Mortar uľahčil prácu. - Shane Anderson - Majiteľ spoločnosti Applewood Painting Company, Arvada, Colorado, USA Použitím zariadenia Graco M680 Mortar Pump pri omietaní stanice lanovky sme skrátili náš pracovný čas a znížili cenu práce o tretinu. Tiež sme nastriekali nový materiál, ktorý normálne musíme nanášať ručne. - Jeff White - Majiteľ spoločnosti Commonwealth Epoxy Coatings, Newport News, Virginia, USA Táto pumpa nám veľmi ušetrila čas pri práci na našom projekte. Za normálnych okolností sme potrebovali mať jedného človeka na miešanie a troch alebo štyroch pracovníkov na hladenie, na omietnutie plochy 90 m2 za deň. S pumpou Graco M680 Mortar sme boli schopný omietnuť viac ako 230 m2 za deň s dvomi pracovníkmi, miešajúcimi materiál, jedným striekačom a jedným pracovníkom pre hladenie. - Jason Backer - Projektový manažér, Coblaco Services, Denver, Colorado, USA Technická špecifikácia Tlakový prevodový pomer :1 materiál:vzduch Maximálny pracovný tlak vzduchu psi (0.7 MPa, 7 bar) Veľkosť prívodu vzduchu.... 3/4 in. npt(f) (bajonetová GEKA spojka) Veľkosť prívodu materiálu in KAMLOK - samec Veľkosť vývodu materiálu in npt(f) Suchá hmotnosť kg with 10.7 m hadicou a aplikátorom Chemická odolnosť....kompatibilný s materiálmi na riedidlovej a vodnej báze Vstupný filter mikrónov, odlučovanie vlhkosti s automatickou denážou Zmáčané časti..antikorózna oceľ, hliník, karbidové sedlá, pozinkovaná oceľová armatúra, PTFE, UHMWPE, riedidlu-vzdorný elastomér Manuál Schopnosť spracovať materiál môže byť ovplyvnená veľkosťou zrna plniva, hustoty materiálu, veľkosti hadice a iných faktorov... Overte používaný materiál u dodávateľa alebo kontaktujte svojho Graco distribútora pre demonštráciu. 6

7 Objednávanie Komplety Všetky komplety obsahujú: pumpu; motor, ovládanie na vozíku; tesniace vložky pre KAMLOK spojky; opravnú armatúru ovládacej hadice; kľúč na pumpu a sadu mäkkých tesnení pre pumpu. Komplet obsahuje kompletnú opravnú sadu pumpy namiesto sady mäkkých tesnení M680 na vozíku, 18 m sada hadíc, 24U209 HTX 680 a 24T947 Flex Hadicový aplikátor, materiálový zásobník, náhradné záchytné gumové veko, extra veľkosti trysiek 3, 4, 8, 9, pre Flex Hadicový/Tyčový aplikátor 24T834 M680 na vozíku, 10.7 m sada hadíc, 24T835 24T947 Flex Hadicový aplikátor, materiálový zásobník M680 na vozíku, 10.7 m sada hadíc, 24T947 Flex Hadicový aplikátor, bez zásobníka M680 na vozíku, 10.7 m sada hadíc, 24U209 HTX 680 aplikátor, materiálový zásobník M680 na vozíku, 10.7 m sada hadíc, 24U209 HTX680 aplikátor, bez zásobníka 24T836 24T837 M680 na vozíku s mat. zásobníkom, bez hadíc a aplikátora M680 na vozíku, bez príslušenstva, (len vozík, pumpa, motor a ovládanie) Aplikátory Flex Hadicové a Tyčové 24T947 24T946 16A405 16A421 16A443 16A444 16A445 16A448 16A449 Flex Hadicový aplikátor Tyčový aplikátor Záchytné veko, stredne tvrdá guma (dodávané s pištoľou) Záchytné veko, tvrdá guma Okrúhla tryska #3, 3/16 in Okrúhla tryska #4, 1/4 in Okrúhla tryska #5, 5/16 in (dodávaná s aplikátorom) 16A446 Okrúhla tryska #6, 3/8 in (dodávaná s aplikátorom) 16A447 Okrúhla tryska #7, 7/16 in (dodávaná s aplikátorom) Okrúhla tryska #8, 1/2 in Okrúhla tryska #9, 9/16 in HTX 680 Aplikátory 24U209 HTX 680 Aplikátor. Obsahuje 4 mm, 6 mm, 8 mm, 10 mm okrúhle trysky, a A, B, C, D nástavce HTX Okrúhla tryska, 4mm (dodávaná s HTX 680 pištoľou) HTX Okrúhla tryska, 6mm tryska (dodávaná s HTX 680 pištoľou) HTX Okrúhla tryska, 8 mm tryska (dodávaná s HTX 680 pištoľou) HTX Okrúhla tryska, 10 mm tryska (dodávaná s HTX 680 pištoľou) Plošná tryska pre HTX 680 pištoľ. Obsahuje A, B, C, D (1/8, 1/4, 5/16, 3/8) nástavce. 24U337 HTX 680 Fine Finish RAC predĺženie. Obsahuje RAC 671 trysku a držiak, predlžovacie potrubie, a 18 a 30 mesh filtre. 24U217 HTX Aplikátor. Náhradná striekacia hlava. Materiálové a vzduchové hadice 24R254 24U210 16W511 16W512 24U185 16W601 24U331 24T852 24U184 Predĺženie striekacích hadíc (materiál a vzduch), 7.6 m Hadicová sada (materiál a vzduch) s uzatváracím ventilom pre materiál, 10.7 m Hadica, 1 in x 7.6 m, 1000 psi (69 bar) základná hadica, odolná voči riedidlám, Hadica, 3/4 in x 3 m, 1000 psi (69 bar) základná hadica, odolná voči riedidlám, Obal materiálovej hadice, náhrada, 15.2 m, odolná voči riedidlám. Udržuje hadicu čistú. Polyetylén 3, hrúbka 6 mil Čistiaca sada hadice. Adaptér pre obrátenie materálových hadíc. Štandardná výmena vzduchovej hadice, 3/8 in x (11.6 m s pilot line a redidlu odolným obalom Predĺženie vzduchovej hadice - náhrada, 3/8 in x 7.9 m s pilot line a redidlu odolným obalom Obal vzduchovej hadice, náhrada, 15.2 m, riedidlu odolný. Udržuje hadicu čistú. Polyetylén 2, hrúbka 6 mil Ovládacia hadica, 11.6 m, (prispôsobiť dĺžke) Spojka ovládacej hadice (fbe) Príslušenstvo pumpy 16W508 24U173 16W510 16W509 16W513 24T853 16U537 16X005 M680 Opravná sada spodnej pumpy. Mäkké časti plus guličky z tvrdenej antikoróznej ocele. M680 sada mäkkých tesnení pre pumpu Karbidové sedlo sacieho ventilu s O-krúžkom Karbidové sedlo výtlačného ventilu s O-krúžkom Poistný ventil s nulovou kavitáciou na vstupe pumpy. Kompletný ventil. Súprava zásobníka. Obsahuje 38 l materiálový zásobník z antkoróznej ocele, vstup 2 npt, KAMLOK armatúry a montážna konzola Veko zásobníka, antikor (nie je dodávané so štand. zásobníkom) Xtreme spojovacia sada. Pre ľahké a stredné airless striekanie. Obsahuje spojovacie tyče a spojky pre pripojenie pumpy Xtreme. Vyžaduje Xtreme pumpu a vysokotlaké príslušenstvo. 7
