1 KATALOG ELEKTROTECHNICKÉHO MATERIÁLU 2017

2 Značkové produkty MOREK jsou kvalitní výrobky s vysokou přidanou hodnotou.

3 Profil společnosti 13 let zkušeností v elektrotechnickém oboru Morek Group dnes zahrnuje šest společností v šesti různých evropských zemích. Zakládající společnost Morek IT OÜ byla založena na počátku roku 2004 v Estonsku. Vysokoškolské vzdělání v oboru elektroinženýrství a předchozí významná dlouhodobá profesionální zkušenost zakladatelů společnosti, umožňovala její úspěšný start a rychlý růst. V současné době jsme velmi silná skupina s 13letými zkušenostmi v oboru. Více než 30 specializovaných zaměstnanců Jsme obchodní společnost, která je skutečným partnerem svých zákazníků. Být dobrým partnerem pro nás znamená zejména porozumět potřebám různých tržních segmentů a poskytovat služby/produkty těm zákazníkům, kterým můžeme vytvořit větší hodnotu než naši přímí konkurenti. Úspěšná podpora prodeje u nás zahrnuje různé aktivity, kterými se zabýváme jak v předprodejní tak poprodejní fázi, abychom zajistili zákazníkovu spokojenost a dlouhodobé odběratelské vztahy. Všichni zaměstnanci Morek Group, kterých je více než 30, jsou odhodláni pracovat tak, aby bylo dosaženo těchto cílů. Víme, že je to jediný způsob pro zákazníky i pro nás, jak být úspěšní. Nepřetržitý růst po celé roky Morek Group nepřetržitě roste každým rokem od svého založení. Růst započal během rozmachu v odvětví stavebnictví stejně jako celosvětová recese. Dnes jsme zastoupeni ve Finsku, Estonsku, Lotyšsku, Litvě, Polsku a České republice. Tento růst bude pokračovat i v nadcházejících letech. Úvěrový rating mezi horními 16 % společnostmi Včas placené faktury, dostatečné množství výrobků ve skladech, včas placené mzdy, benefity pro zaměstnance, atd. všechny tyto věci vyžadují dostupnost dostatečného oběžného kapitálu. Morek IT OÜ, mateřská společnost Morek Group, má AA rating, který ji umisťuje mezi horních 16 % společností v domovské zemi - Estonsku. Zázemí silné mateřské společnosti je zárukou stability a vysokého kreditu i pro ostatní společnosti MOREK Group, včetně MOREK CZ s.r.o. Prezentace a výstavy Sledování nových tržních trendů, přijímání zpětné vazby na produkty a setkávání s dodavateli a zákazníky s cílem nalézt nové, inovativní a vhodná řešení; to je pouze pár klíčových slov našich cílů na mezinárodních profesionálních výstavách. Proto považujeme účast na těchto výstavách za extrémně důležitou. Náš prodejní stánek můžete najít na předních veletrzích zaměřených na elektrotechniku, jako je Amper v České republice, Energetab v Polsku, SähköTeleValo ve Finsku a také HannoverMesse v Německu. Pečlivě vybraní výrobci Naše produktové portfolio obsahuje pouze kvalitní produkty, které jsou vyrobeny dle následujících velmi vysokých standardů skrze celý výrobní proces. Spolupracujeme pouze s výrobci, kteří mají několikaletou zkušenost ve výrobě, vývoji produktů a výzkumu. Takto si můžeme být jisti, že nabízíme produkty stejné kvality jako jsou nabízeny mezinárodně uznávanými velkými společnostmi. Nejširší portfolio připojovacího materiálu Specializujeme se zejména na elektrotechnický spojovací a připojovací material svorky, svorkovnice, konektory. Po dlouhodobém průzkumu trhu, výběru produktů a nákupních vyjednávání můžeme s jistotou říci, že máme jedno z nejširších portfolií se svorkovým materiálem na trhu. Škála více než 1000 produktů značky Morek Pro každého zákazníka je velmi důležité využívat svůj čas efektivně a soustředit se na svou hlavní aktivitu. Sestavili jsme portfolio takovým způsobem, aby reprezentovalo širokou škálu kabelových konektorů, a aby také vycházelo vstříc nejvíce specifikovaným očekáváním. Proto portfolio značky MOREK zahrnuje více než 1000 položek a množství neustále roste. Protože jsme si jisti kvalitou nabízených produktů, sestavili jsme je všechny pod značku kvality Morek. Prodávání produktů pod naší vlastní značkou nám poskytuje záruku, že dodávaný výrobek se setkává s nejvyšší úrovní kvality. 2 I

4 Certifikace Kromě kvality je také důležité, aby byly produkty bezpečné a splňovaly kritéria stávajících předpisů a norem. V naší produktové řadě můžete najít položky, pro které byly vystaveny certifikáty mezinárodně uznávanými certifikačními subjekty, jako jsou UL, FIMKO a Lloyd s. CE a RoHS prohlášení o shodě jsou samozřejmými klíčovými slovy v případě našeho produktového portfolia. Výrobky značky Morek v poměru příznivé ceny a kvality Společnost Morek Group je zastoupená v šesti různých zemích, takže máme nepřetržitý přehled o produktové řadě, nabízené na našich domácích trzích, a jejím cenovém rozpětí. Máme přímý kontakt s různými výrobci a značný objem prostředků pro hromadné nákupy. V důsledku toho můžeme našim zákazníkům nabízet výrobky, které jsou vždy nadprůměrné kvality a za příznivou cenu. Celé portfolio výrobků je sestaveno dle cenového a kvalitativního kritéria. Inovace Inovace pro nás začíná zdánlivě malými věcmi. Na jedné straně je to všechno, co činí zákazníkův život jednodušší, např. zadání produktové objednávky rychle a jednoduše v porovnání s tím, jak je to obvykle nabízeno na trhu. Na druhé straně jsou to produkty nabízené zákazníkům, které se liší od těch dostupných ve standardním sortimentu. Také nabízíme řešení na míru, která berou v úvahu požadavky určitých zákazníků a jsou vyrobené speciálně pro ně. Též přidáváme do našeho portfolia produkty, které usnadňují a zefektivňují práci a náklady (např. univerzální svorky OTL, flexibilní sběrnice MOFLEX, gelové spojky, průchodové desky atd.) Naše spolupracující výrobní závody mají po mnoho desetiletí požadované kompetence, flexibilitu a výrobní kapacitu pro testování a výrobu speciálních objednávek. Rychlé vyřízení reklamace Odpovídáme všem našim zákazníkům na jejich případné reklamace v co nejkratší lhůtě. Na rozdíl od velkých společností jsme schopni řešit technické problémy s produkty velmi rychle díky několika úrovním managementu v naší společnosti komunikace mezi různými zeměmi a zaměstnanci probíhá rychle a přímo, a zákazníci mají vždy k dispozici maximálně dva kontakty. Náš slib: produkty značky Morek jsou kvalitní produkty. Nikdy neděláme kompromisy. Jeden ze základních principů fungování společnosti je slib, že všichni zaměstnanci znají základy, na kterých jsou produkty vybírány a navrhovány. Podle toho může zákazník učinit svou nejdůležitější volbu zda jsou výrobky a služby této společnosti pro něj vhodné či nikoli. Náš slib je, že výrobky značky Morek jsou kvalitní výrobky. Vzhledem k tomu, že je tento příslib základem našeho obchodního úspěchu, nikdy o něm neděláme kompromisy. 5letá záruka Jsme předsvědčeni o spolehlivosti všech našich výrobků, a proto je na ně poskytována 5letá záruka. Včasné dodání Naše centrální sklady sídlí v Estonsku, Litvě a České republice a zboží může být odesláno ze kteréhokoli z těchto skladů. Záleží na cílové lokalitě, expresní doba dodání může být 24 hodin nebo dokonce jen pár hodin. Tímto zajišťujeme zákazníkům doručení jejich zboží přesně včas tak, jak ho potřebují. I 3

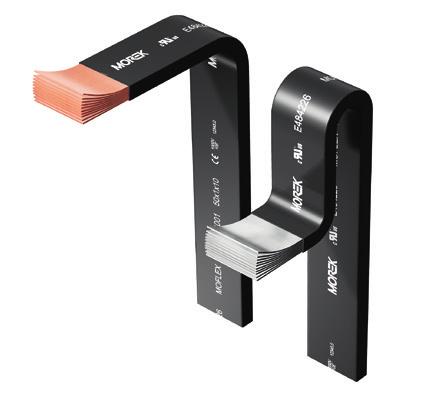

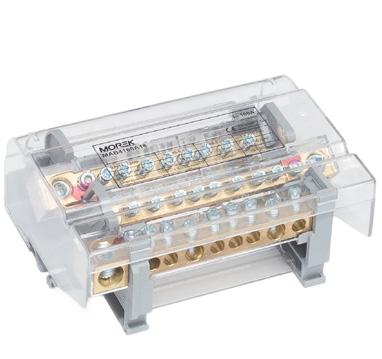

5 Top produkty Top produkty Univerzální svorky OTL více informací na straně 6 Distribuční bloky OJL více informací na straně 15 Distribuční bloky MOBLOCK více informací na straně 18 Pružné sběrnice Moflex více informací na straně 34 Průchodové desky více informací na straně 40 Gelová pouzdra více informací na straně I

6 Obsah Univerzální řadové svorky pro měděné a hliníkové vodiče 6 Univerzální řadové svorky OTL 1-pólové (2 vstupy) 8 Univerzální řadové svorky OTL 1-pólové (4 vstupy) 10 Univerzální řadové svorky OTL 1-pólové (6 vstupů) 12 Univerzální řadové svorky OTL 3-pólové a 5- pólové 13 Ochranné plastové kryty svorek OTL 14 Distribuční bloky OJL 15 Jednopólový distribuční blok OJL 200 A, 280 A 16 Jednopólový distribuční blok OJL 400 A 17 Distribuční bloky MOBLOCK 18 Dvoupólové distribuční bloky MOBLOCK 19 Čtyřpólové distribuční bloky MOBLOCK 20 Ostatní svorkovnice 21 Smyčkovací a odbočné svorkovnice 21 Potenciální přípojnice a připojovací svorky svorky OT-PEN 22 Průchozí rozbočovací svorkovnice 23 Stoupačkové odbočovací svorkovnice 24 Rozbočovací bloky 26 Připojovací svorky 27 Připojovací svorky OL 27 Připojovací svorky OT 28 Připojovací svorky OTH 29 Redukční svorky 30 Sběrnicové svorky PS 32 Rozbočovací můstky 33 Pružné sběrnice MOFLEX 34 Výběr pružné sběrnice 38 Instalace a použití sběrnic 39 Průchodové desky 40 Průchodové desky MC (IP 65, 66/67) 42 Průchodové desky LMC (IP 44, 54, 54/55) 43 Průchodové desky MB (IP 54/55, 66/67) 44 Plastové příruby SMC 45 Průchodové desky MH (IP55) 45 Dělené průchodové desky 46 Kabelové průchodky 48 Kabelové průchodky T-VET (IP 67) 49 Kabelové průchodky GET (IP 67) 50 Kabelové průchodky T-GD, T-GDM (IP 54) 51 Kabelové průchodky MGD, M20-80 (IP 54) 52 Příslušenství pro rozvaděče 53 Chrániče hran 53 Přírubové desky pro Rittal AE, držáky na dokumenty 54 Zemnící materiál 55 Zkratové kulové body 55 Cu pásky, zemnící objímka 55 Nosné lišty DIN 56 Držáky DIN lišt, montážní klipy 57 Gelová pouzdra 58 Gelová pouzdra BREAK 59 Modulární svorky MC 61 Spojovací neizolované svorky MH 62 Svorkovnice pro stožáry veřejného osvětlení 63 Svorkovnice pro stožáry veřejného osvětlení SVE 63 Svorkovnice pro stožáry veřejného osvětlení SVU 65 Svorkovnice pro stožáry veřejného osvětlení SR 67 I 5

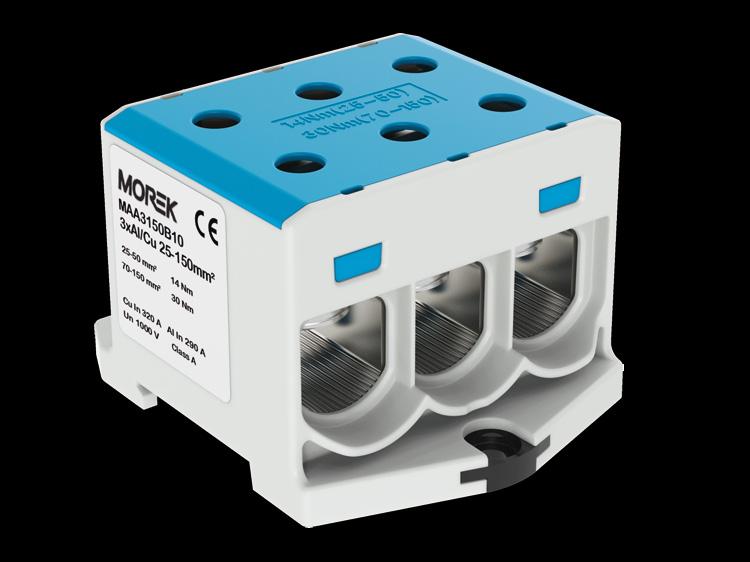

7 Univerzální řadové svorky pro měděné a hliníkové vodiče Univerzální svorky OTL Univerzální svorky OTL byly inovovány pro zvýšení užitné hodnoty. Nové svorky jsou bezpečnější a umožňují jednodušší montáž. Hořlavost dle UL 94 V-0 Vyrobeno ve Finsku Kompaktní provedení 1000 V AC/DC Třída A dle normy EN : I

8 Univerzální řadové svorky pro měděné a hliníkové vodiče Univerzální řadové svorky OTL jsou určeny pro měděné i hliníkové vodiče. Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů a to do průřezu 300 mm². Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku. Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky (viz tabulka připojitelnosti str. 14). Stupeň krytí svorek OTL je IP 20. Izolační část univerzálních svorek řady OTL je zhotovena z polyamidu PA 66, hořlavost V-0, bez halogenů. Tělo svorky je vyrobeno z pocínovaného hliníku. Svorka je ve tvaru profilu a jeho spodní část je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče. Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou. Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče. Provozní teplota je v rozmezí -25 C až +80 C. Požadavky na konektory určené k použití s hliníkovými vodiči jsou specifikovány v normě EN : Konektory, testované a certifikované v souladu s normou EN : 2003 a jsou rozděleny do dvou tříd: Třída A Zkratová odolnost testována, příklad použití: vstupní připojení, rozvaděčová zařízení, univerzální použití Třída B Zkratová odolnost není testována, omezené použití pouze na speciálně jištěné obvody. Univerzální řadové svorky OTL splňují požadavky třídy A, kde je možné použití s měděnými a hliníkovými vodiči. Při výběru bezpečné a spolehlivé svorky, se vždy ujistěte, že svorka nese označení CE a symbol certifikačního institutu. Hodnocení hořlavosti polymeru dle normy UL 94 Hodnotící kritéria 94V-0 94V-1 94V-2 Čas hoření pro každý vzorek 10 sec 30 sec 30 sec Čas hoření pro celou sadu 5 vzorků (10 aplikací plamene) 50 sec 250 sec 250 sec Čas hoření a doutnání po 2. přiložení plamene 30 sec 60 sec 60 sec Zapálení papíru No No Yes I 7

9 Univerzální řadové svorky OTL 1-pólové (2 vstupy) Objednací číslo OTL 16 OTL 35 OTL 50 OTL 95 Šedá MAA1016A10 MAA1035A10 MAA1050A10 MAA1095A10 Modrá MAA1016B10 MAA1035B10 MAA1050B10 MAA1095B10 Žluto-zelená MAA1016Y10 MAA1035Y10 MAA1050Y10 MAA1095Y10 Červená MAA1016R10 - MAA1050R10 MAA1095R10 Černá MAA1016S10 - MAA1050S10 MAA1095S10 Rozsah upínaných vodičů Cu, Al [mm2] Jmenovité napětí [V] Jmenovitý proud [A] 82 (Cu) / 75 (Al) 135 (Cu) / 120 (Al) 160 (Cu) / 145 (Al) 245 (Cu) / 220 (Al) Šířka / výška / délka [mm] 13,5 / 39,5 / / 40 / / 43 / / 51 / 84 Hlava šroubu inbus č. 4 inbus č. 4 inbus č. 5 inbus č. 6 Utahovací moment [Nm] 1.5 Nm (1.5 6 mm²) 7 Nm (10 16 mm²) - 3 Nm ( mm²) 6 Nm (25 35 mm²) Nm (1,5 2,5 mm 2 ) 5 Nm (4 10 mm 2 ) 10 Nm (16 50 mm 2 ) 12 Nm (6 25 mm 2 ) 22 Nm (35 95 mm 2 ) - Způsob uchycení lišta DIN lišta DIN lišta DIN lišta DIN, šrouby Hmotnost [g] Balení [ks] / / 10 Rozměry V Š Š H W V DL AV OTL 16 OTL 35 OTL 50 D OTL I

10 Univerzální řadové svorky OTL 1-pólové (2 vstupy) NOVINKA Dostupné od léta 2017 Objednací číslo OTL 120 OTL 150 OTL 240 OTL 300 Šedá MAA1120A10 MAA1150A10 MAA1240A10 MAA1300A10 Modrá MAA1120B10 MAA1150B10 MAA1240B10 MAA1300B10 Žluto-zelená MAA1120Y10 MAA1150Y10 MAA1240Y10 MAA1300Y10 Rozsah upínaných vodičů Cu, Al [mm2] Jmenovité napětí [V] Jmenovitý proud [A] 280 (Cu) / 250 (Al) 320 (Cu) / 290 (Al) 425 (Cu) / 380 (Al) 490 (Cu) / 440 (Al) Šířka / výška / délka [mm] 30 / 53 / / 54 / / 65 / / 65 / 106 Hlava šroubu inbus č. 6 inbus č. 6 inbus č. 8 inbus č. 8 Utahovací moment [Nm] 12 Nm (16 35 mm 2 ) 25 Nm ( mm 2 ) 14 Nm (25 50 mm 2 ) 30 Nm ( mm 2 ) 26 Nm ( mm 2 ) 40 Nm ( mm 2 ) 30 Nm ( mm 2 ) 45 Nm ( mm 2 ) Způsob uchycení lišta DIN, šrouby lišta DIN, šrouby lišta DIN, šrouby lišta DIN, šrouby Hmotnost [g] Balení [ks] 30 / / / 3 3 Rozměry Š H W V DL AV I 9

11 Univerzální řadové svorky OTL 1-pólové (4 vstupy) Objednací číslo OTL 35-2 OTL 50-2 OTL 95-2 OTL Šedá MAA2035A10 MAA2050A10 MAA2095A10 MAA2120A10 Modrá MAA2035B10 MAA2050B10 MAA2095B10 MAA2120B10 Žluto-zelená MAA2035Y10 MAA2050Y10 MAA2095Y10 MAA2120Y10 Červená - MAA2050R10 MAA2095R10 - Černá - MAA2050S10 MAA2095S10 - Rozsah upínaných vodičů Cu, Al [mm2] Jmenovité napětí [V] Jmenovitý proud [A] 135 (Cu) / 120 (Al) 160 (Cu) / 145 (Al) 245 (Cu) / 220 (Al) 280 (Cu) / 250 (Al) Šířka / výška / délka [mm] 27 / 40 / / 43 / / 51 / / 54 / 84 Hlava šroubu inbus č. 4 inbus č. 5 inbus č. 6 inbus č. 6 Utahovací moment [Nm] 3 Nm ( mm 2 ) 6 Nm (25 35 mm 2 ) Nm (1.5 2,5 mm 2 ) 5 Nm (4 10 mm 2 ) 10 Nm (16 50 mm²) 12 Nm (6 25 mm 2 ) 22 Nm (35 95 mm 2 ) - 12 Nm (16 35 mm 2 ) 25 Nm ( mm 2 ) - Způsob uchycení lišta DIN lišta DIN lišta DIN, šrouby lišta DIN, šrouby Hmotnost [g] Balení [ks] / 15 10/ 5 Rozměry Š Š W V D V H DL OTL 35-2 OTL 50-2 OTL 95-2 OTL AV 10 I

12 Univerzální řadové svorky OTL 1-pólové (4 vstupy) NOVINKA Dostupné od léta 2017 Objednací číslo OTL OTL OTL Šedá MAA2150A10 MAA2240A10 MAA2300A10 Modrá MAA2150B10 MAA2240B10 MAA2300B10 Žluto-zelená MAA2150Y10 MAA2240Y10 MAA2300Y10 Rozsah upínaných vodičů Cu, Al [mm2] Jmenovité napětí [V] Jmenovitý proud [A] 320 (Cu) / 290 (Al) 425 (Cu) / 380 (Al) 490 (Cu) / 440 (Al) Šířka / výška / délka [mm] 51 / 54 / / 65 / / 65 / 106 Hlava šroubu inbus č. 6 inbus č. 8 inbus č. 8 Utahovací moment [Nm] 14 Nm (25 50 mm²) 30 Nm ( mm²) - 26 Nm ( mm²) 40 Nm ( mm²) - 30 Nm ( mm²) 45 Nm ( mm²) Způsob uchycení lišta DIN, šrouby lišta DIN, šrouby lišta DIN, šrouby Hmotnost [g] Balení [ks] 10 / 5 6 / 3 6 Rozměry Š W V H DL AV I 11

13 Univerzální řadové svorky OTL 1-pólové (6 vstupů) NOVINKA Dostupné od léta 2017 NOVINKA Dostupné od léta 2017 NOVINKA Dostupné od léta 2017 Objednací číslo OTL 50-3 OTL 95-3 OTL Šedá MAA3050A10 MAA3095A10 MAA3150A10 Modrá MAA3050B10 MAA3095B10 MAA3150B10 Žluto-zelená MAA3050Y10 MAA3095Y10 MAA3150Y10 Rozsah upínaných vodičů Cu, Al [mm2] Jmenovité napětí [V] Jmenovitý proud [A] 160 Cu / 145 Al 245 Cu / 220 Al 320 Cu / 290 Al Šířka / výška / délka [mm] 46 / 41 / / 51 / / 54 / 84 Hlava šroubu inbus č. 5 inbus č. 6 inbus č. 6 Utahovací moment [Nm] 1.5 Nm ( mm²) 5 Nm (4 10 mm²) 10 Nm (16 50 mm²) 12 Nm (6 25 mm²) 22 Nm (35 95 mm²) - 14 Nm (25 50 mm²) 30 Nm ( mm²) - Způsob uchycení lišta DIN, šrouby lišta DIN, šrouby lišta DIN, šrouby Hmotnost [g] Balení [ks] Rozměry OTL 50-3 OTL 95-3 OTL V H V H V H Š W DL ŠW DL WŠ DL AV AV AV 12 I

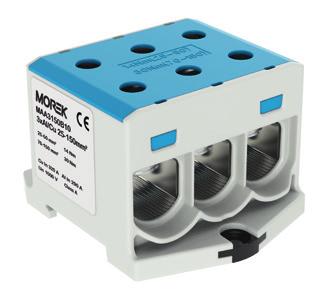

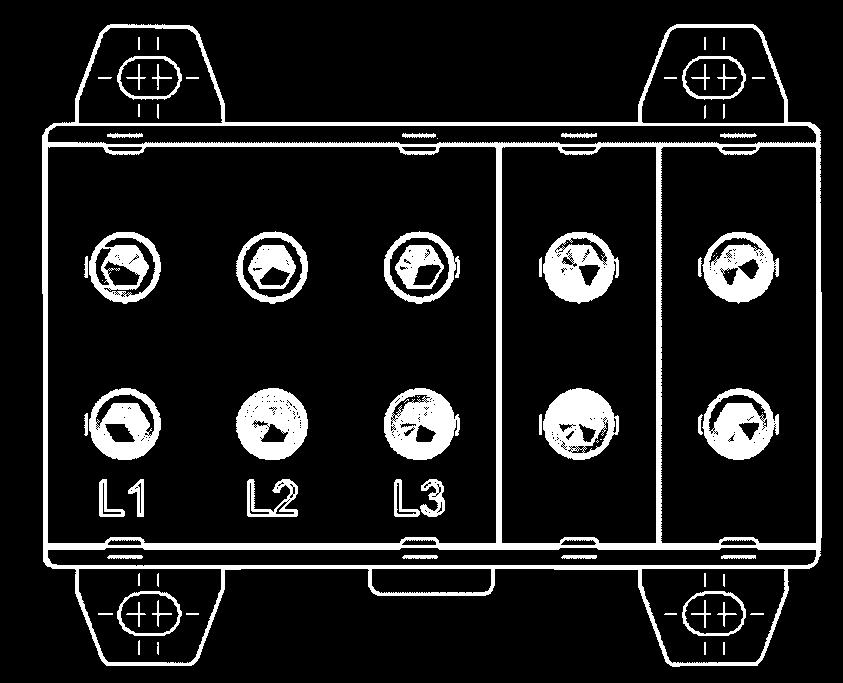

14 Univerzální řadové svorky OTL 3-pólové a 5- pólové Objednací číslo OTL 35-3X OTL 50-3X OTL 35-5X Šedá MAA1335A10 MAA1350A10 - Šedá, modrá, žluto-zelená - - MAA5035A10 Rozsah upínaných vodičů Cu, Al [mm2] Jmenovité napětí [V] Jmenovitý proud [A] 3 x 135 (Cu) / 3 x 120 (Al) 3 x 160 (Cu) / 3 x 145 (Al) 3 x 135 (Cu) / 3 x 120 (Al) Šířka / výška / délka [mm] 46 / 40 / / 43 / / 40 / 65 Hlava šroubu inbus č. 4 inbus č. 5 inbus č. 4 Utahovací moment [Nm] 3 Nm ( mm²) 6 Nm (25 35 mm²) 1.5 Nm ( mm²) 5 Nm (4 10 mm²) 10 Nm (16 50 mm²) 3 Nm ( mm²) 6 Nm (25 35 mm²) Způsob uchycení lišta DIN lišta DIN lišta DIN, šrouby Hmotnost [g] Balení [ks] Rozměry OTL 35-3X / OTL 50-3X OTL 35-3X WŠ WŠ L V H V H D L L D I 13

15 Ochranné plastové kryty svorek OTL Ochranné plastové kryty svorek OTL Jako příslušenství univerzálních řadových svorek OTL jsou nabízeny plastové ochranné kryty pro zaslepení nepoužitého vstupu nebo pro dodržení krytí IP20 při použití vodičů menších průřezů. Toto příslušenství je nabízeno pro svorky řady OTL 50, OTL 95, OTL 150 a OTL 240. Objednací číslo Kryt svorky OTL50mm 2 Kryt svorky OTL95mm 2 Kryt svorky OTL120/150mm 2 Kryt svorky OTL240/300mm 2 Šedá MAA0050A10 MAA0095A10 MAA0150A10 MAA0240A10 Šířka / výška / délka [mm] 14 / 31.5 / / 45 / / 47.5 / / 57.5 / 10 Hmotnost [g] Materiál PA 66 PA 66 PA 66 PA 66 Balení [ks] Tabulka připojitelnosti vodičů svorek OTL Průřez vodiče [mm2] / počet vodičů (Al / Cu) Jmenovitý utahovací moment Typ [Nm] Al / Cu In [A] OTL 16 1 / 3 1 / 3 1 / 2 1 / 2 1 / 1 1 / 1 OTL 35 OTL 35-2 OTL 35-3X OTL 35-5X OTL 50 OTL 50-2 OTL 50-3 OTL 95 OTL 95-2 OTL 95-3 OTL 120 OTL OTL 150 OTL OTL OTL 240 OTL OTL 300 OTL / 3 1 / 3 1 / 3 1 / 3 1 / 2 1 / 1 1 / 1 1 / 3 1 / 3 1 / 3 1 / 3 1 / 3 1 / 3 1 / 2 1 / 1 1 / 3 1 / 3 1 / 3 1 / 3 1 / 2 1 / 1 1 / 1 1 / 1 1 / 3 1 / 3 1 / 3 1 / 2 1 / 1 1 / 1 1 / 1 1 / 3 1 / 3 1 / 3 1 / 2 1 / 1 1 / 1 1 / 1 1 / 3 1 / 3 1 / 3 1 / 2 1 / 2 1 / 1 1 / 1 1 / 1 1 / 3 1 / 2 1 / 2 1 / 1 1 / 1 1 / Nm (1.5-6 mm2) 7 Nm (10-16 mm2) 3 Nm ( mm2) 6 Nm (25-35 mm2) 1.5 Nm ( mm2) 5 Nm (4-10 mm2) 10 Nm (16-50 mm2) 12 Nm (6-25 mm2) 22Nm (35-95 mm2) 12 Nm (16-35 mm2) 25 Nm ( mm2) 14 Nm (25-50 mm2) 30 Nm ( mm2) 26 Nm ( mm2) 40 Nm ( mm2) 30 Nm ( mm2) 45 Nm ( mm2) 75 / / / / / / / / I

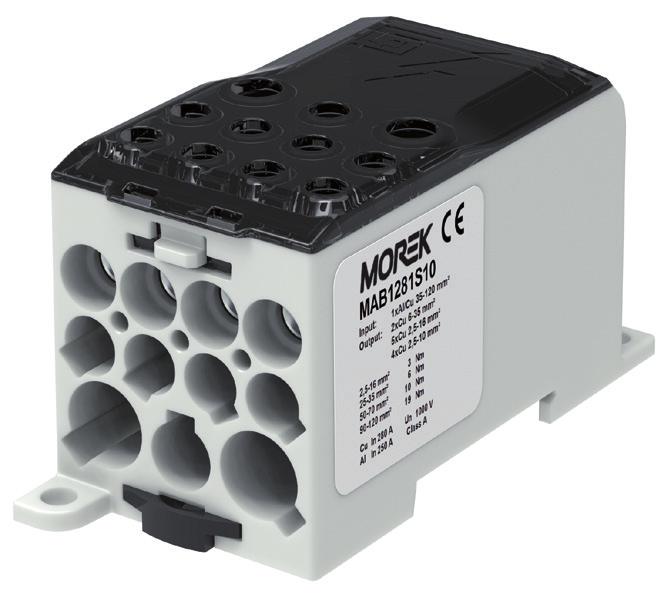

16 Distribuční bloky 1000 V AC/DC Pro měděné a hliníkové vodiče Distribuční bloky OJL Vhodné nejen pro solární aplikace (DC) Až do 400 A 240 mm 2 Vyrobeno ve Finsku I 15

17 Jednopólový distribuční blok OJL 200 A, 280 A Distribuční bloky OJL jsou určeny k rozbočení vodičů z jednoho většího průřezu do několika vodičů menšího průřezu. Tyto bloky jsou nabízeny v šesti typových provedeních o jmenovitém připojovacím průřezu 70 mm² (šest výstupů), 120 mm² (jedenáct výstupů) a 240 mm² (sedm výstupů). Provedení AF a AFS je určeno pro připojení (vstup) sběrnicové lišty 10 x 25 mm nebo několika lišt 1 x 25 mm. Bloky OJL jsou určeny pro všechny typy Al a Cu vodičů. Utažení šroubů se provádí šestihranným klíčem (inbus). Bloky je možné instalovat na standardní DIN lištu, nebo je lze připevnit pomocí šroubů na rovnou podkladovou plochu. Barevné provedení je v šedé barvě (RAL 7035). Maximální provozní teplota je 80 C. Krytí u všech typových provedení je IP 20. Distribuční bloky OJL mají snadno otevíratelný horní kryt z tmavého transparentního plastu, který není nutné otevírat pro montáž i demontáž výstupních vodičů. U provedení AS a AFS je možno tento kryt zaplombovat. Produkty jsou zkoušeny dle norem EN :2003 a EN :2009. Objednací číslo OJL 200 A OJL 280 A Šedá MAB1201S10 MAB1281S10 Rozsah upínaných vodičů Vstupní vodič Cu, Al [mm2] 1 x x Výstupní vodič Cu [mm2] 6 x x x x 6 35 Jmenovité napětí [V] Jmenovitý proud [A] 200 (Cu) / 160 (Al) 280 (Cu) / 250 (Al) Šířka / výška / délka [mm] 32.4 / 46 / / 51 / 97 Utahovací moment [Nm] 3 Nm ( mm²) 6 Nm (25 35 mm²) 10 Nm (50 70 mm 2 ) - 3 Nm ( mm 2 ) 6 Nm (25 35 mm 2 ) 10 Nm (50 70 mm 2 ) 19 Nm ( mm 2 ) Způsob uchycení lišta DIN, šrouby lišta DIN, šrouby Hmotnost [g] Balení [ks] Rozměry D V V D Š Š OJL 200 OJL I

18 Jednopólový distribuční blok OJL 400 A Objednací číslo OJL 400 A OJL 400 AS* OJL 400 AF OJL 400 ASF* Šedá MAB1401S10 MAB1402S10 MAB1403S10 MAB1404S10 Rozsah upínaných vodičů Vstupní vodič Cu, Al [mm2] 1 x x x sběrnice 10x Cu (1x25) 1 x sběrnice 10x Cu (1x25) Výstupní vodič Cu [mm2] 4 x x x x x x x x 6 50 Jmenovité napětí [V] Jmenovitý proud [A] 425 (Cu) / 380 (Al) 425 (Cu) / 380 (Al) 425 (Cu) / 380 (Al) 425 (Cu) / 380 (Al) Šířka / výška / délka [mm] 51.4 / 51.2 / / 51.2 / / 51.2 / / 51.2 / Utahovací moment [Nm] 6 Nm ( mm²) 10 Nm (6 50 mm 2 ) 19 Nm ( mm 2 ) 6 Nm ( mm²) 10 Nm (6 50 mm 2 ) 19 Nm ( mm 2 ) 6 Nm ( mm²) 10 Nm (6 50 mm 2 ) 10 Nm (10x Cu 1x25 mm 2 ) 6 Nm ( mm²) 10 Nm (6 50 mm 2 ) 10 Nm (10x Cu 1x25 mm 2 ) Způsob uchycení lišta DIN, šrouby lišta DIN, šrouby lišta DIN, šrouby lišta DIN, šrouby Hmotnost [g] Balení [ks] * plombovatelný kryt Rozměry V H DL Š W OJL I 17

19 Distribuční bloky MOBLOCK MOBLOCK Max 160 A 1000 V 50 mm 2 Vzájemně odizolované sběrné lišty Odizolovaný sběrný bod na lištu Montáž na lištu DIN nebo na stěnu Kompaktní provedení 2 pólové 4 pólové Vyrobeno v Itálii 18 I

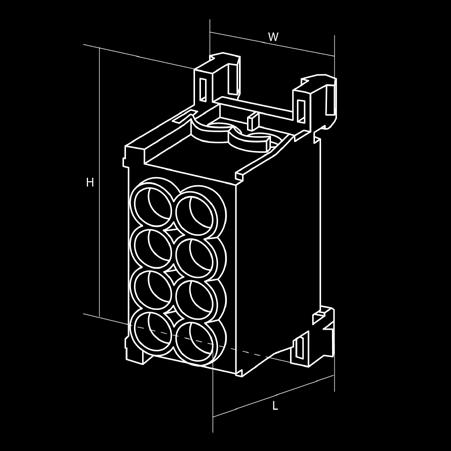

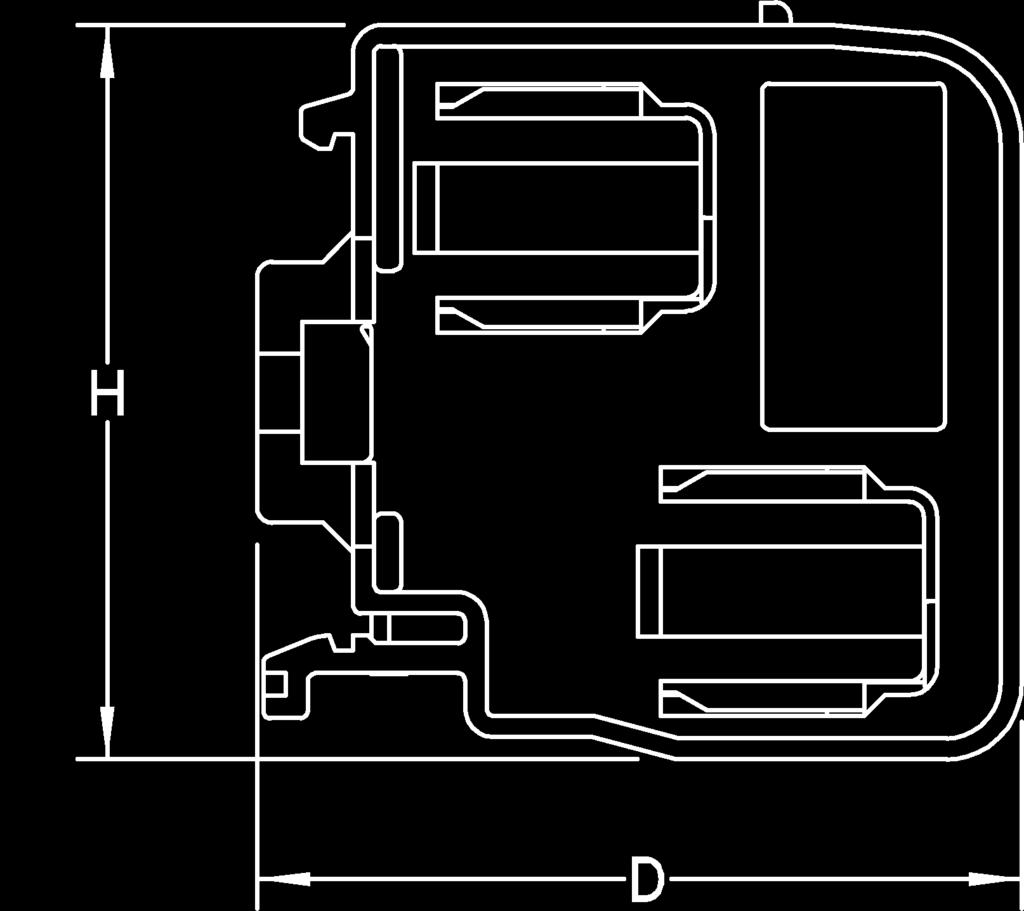

20 Dvoupólové distribuční bloky MOBLOCK Distribuční bloky sériové řady MOBLOCK jsou nabízeny ve dvoupólovém a čtyřpólovém provedení. Svorkovnice jsou umístěné na izolovaných držácích a jsou zakryté snadno odnímatelným transparentním plastovým krytem. Svorkovnice je zakryta plastovým dílem též ze spodní části. Montáž je možná na lištu DIN anebo na panel pomocí šroubů. Elektrovodná část je vyrobena z mosazi, spojovací části jsou ocelové a galvanicky pozinkované. Pro pohodlné a snadné připojení je vstup na sběrné liště oddělen od výstupů. Masivní koncový bod na sběrné liště neomezuje proudovou zatížitelnost bloku a je vsazen do zesíleného plastového pouzdra. Mezi každou sběrnici je vložena izolační přepážka. Distribuční bloky MOBLOCK jsou nabízeny v osmi typových provedeních. Výrobky nesou označení CE, jsou v souladu se směrnicí RoHS a jsou testovány dle EN :2009. Dvoupólové Objednací číslo MOBLOCK 2P 100A-7 MOBLOCK 2P 125A-11 MOBLOCK 2P 125A-15 MAB2100A18 MAB2125A18 MAB2126A18 Rozsah upínaných vodičů Vstupní vodič [mm2] Výstupní vodič [mm2] 2 x x x x / 2 x Jmenovité napětí [V] Jmenovitý proud [A] x x / 2 x Šířka / výška / délka [mm] 49 / 52 / / 52 / / 52 / 137 Zkratová odolnost [ka / 1s] Elektrická pevnost [kv] Min. délka odizolovaného vodiče [mm] Utahovací moment [Nm] 2.5 Nm 2.5 Nm 2.5 Nm Způsob uchycení lišta DIN, na stěnu lišta DIN, na stěnu lišta DIN, na stěnu Hmotnost [g] Balení [ks] Rozměry V D Š I 19

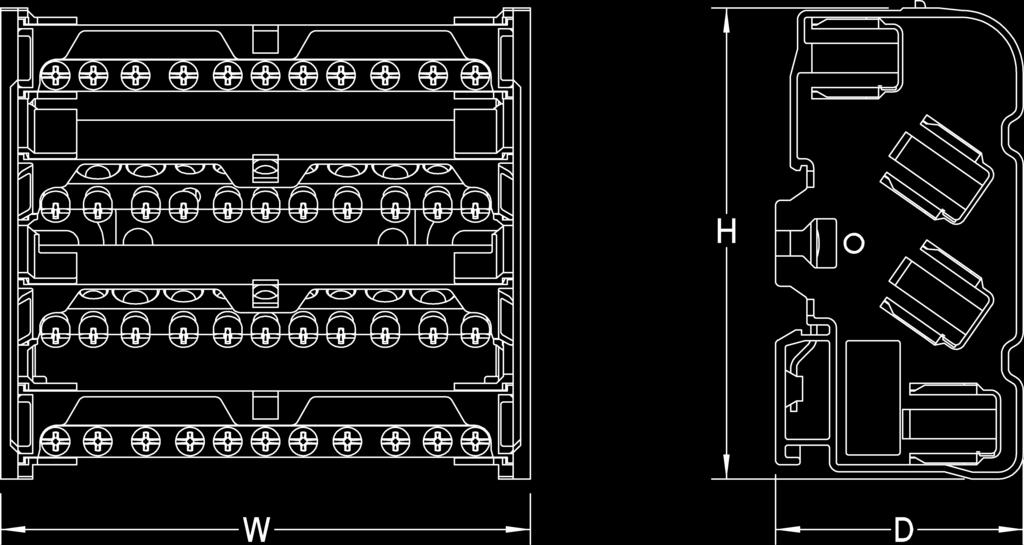

21 Čtyřpólové distribuční bloky MOBLOCK Čtyřpólové Objednací číslo MOBLOCK 4P 100A-7 MOBLOCK 4P 125A-11 MOBLOCK 4P 125A-15 MOBLOCK 4P 160A-9 MOBLOCK 4P 160A-14 MAB4100A18 MAB4125A18 MAB4126A18 MAB4160A18 MAB4161A18 Rozsah upínaných vodičů Vstupní vodič [mm2] Výstupní vodič [mm2] 2 x x x x / 2 x x x / 2 x x x / 2 x Jmenovité napětí [V] Jmenovitý proud [A] x x / 4 x Šířka / výška / délka [mm] 97 / 52 / / 52 / / 52 / / 54 / / 54 / 181 Zkratová odolnost [ka / 1s] Elektrická pevnost [kv] Min. délka odizolovaného vodiče [mm] Utahovací moment [Nm] 2.5 Nm 2.5 Nm 2.5 Nm 2,5 Nm (vst.vodič 10 Nm) 2,5 Nm (vst.vodič 10 Nm) Způsob uchycení lišta DIN, na stěnu lišta DIN, na stěnu lišta DIN, na stěnu lišta DIN, na stěnu lišta DIN, na stěnu Hmotnost [g] Balení [ks] Rozměry WŠ ŠW LD HV DL VH 20 I

22 Smyčkovací a odbočné svorkovnice Smyčkovací a odbočné svorkovnice jsou nabízeny v jednopólovém provedení ve třech barevných variantách. Jmenovitý průřez je 25 mm2 a jmenovité napětí 400 V. Upnutí je možné na standardní lištu DIN. Izolační část je provedena z polyamidu PA 6.6. Elektrovodná část je zhotovena z mosazi Ms 58 a upevňovací šrouby s kombinovanou hlavou z galvanicky zinkované oceli. Svorkovnice jsou zkoušeny a certifikovány dle normy VDE Jednopólové (4 vstupy) Objednací číslo MAG 25-2 šedá MAG 25-2 modrá MAG 25-2 zelená Šedá MAG1250A Modrá - MAG1250B32 - Zelená - - MAG1250G32 Technical data Rozsah upínaných vodičů Cu [mm2] 4 x x x Jmenovité napětí [V] Jmenovitý proud [A] Hlava šroubu Pozidrive (kombinovaná) Pozidrive (kombinovaná) Pozidrive (kombinovaná) Mounting lišta DIN lišta DIN lišta DIN Šířka / výška / délka [mm] 26 / 50,5 / 31,5 26 / 50,5 / 31,5 26 / 50,5 / 31,5 Hmotnost [g] Balení [ks] Rozměry Š V D I 21

23 Potenciální přípojnice a připojovací svorky svorky OT-PEN Potenciální přípojnice jsou určeny pro připojení vodičů pro vyrovnání potenciálu. Tělo a utahovací šrouby jsou zhotoveny z pocínovaného hliníku. Podpěry jsou vyrobeny ze samozhášivého polyamidu. Přípojnice se připevňují na pevný podklad pomocí šroubů. Objednací číslo PQ 50 PQ 70 MAB5050A10 MAB8050A10 Rozsah upínaných vodičů Al, Cu [mm2] 5 x x x 6 50 Jmenovité napětí [V] Utahovací moment [Nm] 7 Nm (6-16 mm 2 ) 14 Nm (25-50 mm 2 ) 7 Nm (6-16 mm 2 ) 14 Nm (25-70 mm 2 ) Hmotnost [g] Balení [ks] 5 5 Soustava TN-C (PEN) může být rozbočena na soustavu TN-S (PE+N) při vyjmutí bloku svorek. Komponenty svorkovnice jsou vyrobeny z hliníku a jsou pocínovány. Svorkovnice je určena k použití jak měděných tak hliníkových vodičů. Všechny svorky jsou vybaveny dvěma terminály pro testovací vedení. Svorky se upínají pomocí šroubů na rovný podklad. Objednací číslo OT-PEN 50 OT-PEN 95 OT-PEN 120 OT-PEN 150 OT-PEN 240 MAB3050S10 MAB3095S10 MAB3120S10 MAB3150S10 MAB3240S10 Rozsah upínaných vodičů Al, Cu [mm2] 1, Jmenovité napětí [V] Šířka / výška / délka [mm] 44 / 57 / / 80 / / 87 / / 91 / / 101,6 / 134,90 Rozměr L1 / L2 / W1 / AV / D1 [mm] 60 / 76 / 5,25 / 5 / 4 63,5 / 76 / 5,25 / 6 / 4 81,5 / 104 / 21 / 6 / 6 82 / 104 / 21 / 6 / 6 104,5 / 119 / 21 / 8 / 6 Hlava šroubu inbus č. 5 inbus č. 6 inbus č. 6 inbus č. 6 inbus č. 8 Utahovací moment [Nm] 1,5 Nm (1,5 2,5 mm 2 ) 5 Nm (4 16 mm 2 ) 10 Nm (25 50 mm 2 ) 5 Nm (6 16 mm 2 ) 22 Nm (25 95 mm 2 ) 5 Nm (16 mm 2 ) 26 Nm ( mm 2 ) 14 Nm (25 50 mm 2 ) 30 Nm ( mm 2 ) 26 Nm ( mm 2 ) 40 Nm ( mm 2 ) Hmotnost [g] Balení [ks] Rozměry Š , V , ,5 22 5x 98, D 2x 8x D1 PQ 50 PQ 70 OT-PEN 22 I

24 Průchozí rozbočovací svorkovnice Průchozí rozbočovací svorkovnice je určena k připojení až pěti měděných vodičů rozdílných potenciálů o rozsahu 2,5 až 16 mm². Průchozí vodiče je možné umístit do svorkovnice bez nutnosti přerušení vodiče. Odbočné vodiče je možné připojit do každé z pěti svorek a to v rozsahu průřezu hlavního vodiče, eventuálně v rozsahu o jeden průřezový stupeň menší, či větší (max. upínací průřez 16 mm²). Svorkovnice je vybavena pozinkovanými ocelovými třmeny. Třmeny jsou osazeny šrouby, k jejichž dotažení je potřeba použít šestihranný klíč (inbus). Tyto třmeny je možno snadno odejmout pro rychlé vložení průchozího vodiče, avšak proti vypadnutí ze svorkovnice jsou v částečně povoleném stavu, vhodném pro připojení odbočného vodiče, zaaretovány. Izolační část je zhotovena z polyamidu PA 6, barva šedá (RAL 7035). Upevnění svorkovnice je možné na lištu DIN, nebo pomocí montážních šroubů na pevný rovný podklad. Jako příslušenství svorkovnice je nabízen transparentní kryt, který umožňuje jeho zaplombování. Kryt svorkovnice je dodáván samostatně. Objednací číslo Maximální počet vodičů na jedno připojovací místo MAB5016A10 Vodič Max. počet vodičů Utahovací moment Cu 2.5 mm 2 8 pcs 3 Nm Rozsah upínaných vodičů Cu [mm2] 5 x Jmenovité napětí [V] 690 Jmenovitý proud [A] 124 Šířka / výška / délka [mm] 46 / 50 / 101 Cu 4 mm 2 6 pcs 3 Nm Cu 6 mm 2 6 pcs 3 Nm Cu 10 mm 2 4 pcs 5 Nm Cu 16 mm 2 2 pcs 5 Nm Hlava šroubu inbus č.4 Utahovací moment [Nm] 3 Nm (2.5 6 mm 2 ) 5 Nm (10 16 mm 2 ) Způsob uchycení lišta DIN, šrouby Hmotnost [g] 145 Balení [ks] 50 Kryt rozbočovací svorkovnice Objednací číslo MAB5017A10 Šířka / výška / délka [mm] 50 / 43 /89 Způsob uchycení na svorkovnici Hmotnost [g] 18 Balení [ks] 50 I 23

25 Stoupačkové odbočovací svorkovnice Stoupačkové odbočovací svorkovnice jsou nabízeny v jednopólovém, čtyřpólovém a pětipólovém provedení o jmenovitém průřezu 25 mm2 respektive 35 mm2. Jmenovité napětí svorkovnic je 400 V. Upnutí je možné na standardní lištu DIN a to jak horizontálně, tak i vertikálně, nebo také na rovnou podložku. Izolační část je provedena z polyamidu v barvě šedé RAL Elektrovodná část je zhotovena z mosazi Ms 58 a upevňovací šrouby s kombinovanou hlavou z galvanicky zinkované oceli. Svorkovnice jsou zkoušeny a certifikovány dle normy VDE Jednopólové Objednací číslo MAF25 1P-2 MAF25 1P-4 MAF35 1P-2 MAF35 1P-4 Šedá RAL 7035 MAF1252A32 MAF1254A32 MAF1352A32 MAF1354A32 Rozsah upínaných vodičů Vstupní vodič [mm2] 1 x x x x Výstupní vodič [mm2] 2 x x x x Jmenovité napětí [V] Jmenovitý proud [A] Hlava šroubu Pozidrive (kombinovaná) Pozidrive (kombinovaná) Pozidrive (kombinovaná) Pozidrive (kombinovaná) Způsob uchycení lišta DIN, šrouby lišta DIN, šrouby lišta DIN, šrouby lišta DIN, šrouby Šířka / výška / délka [mm] 35 / 55.5 / / 55.5 / / 55.5 / / 55.5 / 41.5 Hmotnost [g] Balení [ks] Čtyřpólové Objednací číslo MAF25 4P-2 MAF25 4P-4 MAF35 4P-2 MAF35 4P-4 Šedá RAL7035 MAF4252A32 MAF4254A32 MAF4352A32 MAF4354A32 Rozsah upínaných vodičů Vstupní vodič [mm2] 1 x x x x Výstupní vodič [mm2] 2 x x x x Jmenovité napětí [V] Jmenovitý proud [A] Hlava šroubu Pozidrive (kombinovaná) Pozidrive (kombinovaná) Pozidrive (kombinovaná) Pozidrive (kombinovaná) Způsob uchycení lišta DIN, šrouby lišta DIN, šrouby lišta DIN, šrouby lišta DIN, šrouby Šířka / výška / délka [mm] 125 / 55.5 / / 55.5 / / 55.5 / / 55.5 / 46.5 Hmotnost [g] Balení [ks] I

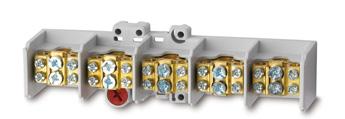

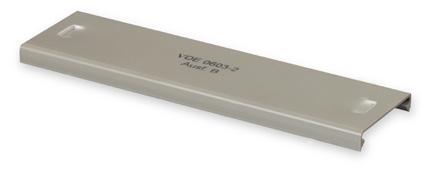

26 Stoupačkové odbočovací svorkovnice Pětipólové Objednací číslo MAF25 5P-2 MAF25 5P-4 MAF535 5P-2 Šedá RAL 7035 MAF5252A32 MAF5254A32 MAF5352A32 Rozsah upínaných vodičů Vstupní vodič [mm2] 1 x x x Výstupní vodič [mm2] 2 x x x Jmenovité napětí [V] Jmenovitý proud [A] Hlava šroubu Pozidrive (kombinovaná) Pozidrive (kombinovaná) Pozidrive (kombinovaná) Způsob uchycení lišta DIN, šrouby lišta DIN, šrouby lišta DIN, šrouby Šířka / výška / délka [mm] 155 / 55.5 / / 55.5 / / 55.5 / 46.5 Hmotnost [g] Balení [ks] Kryty stoupačkových odbočovacích svorkovnic Kryty pro ochranu před dotykem jsou zhotoveny z tvrzeného PVC a jsou dodávány v barvě šedé (odstín RAL 7030). Objednací číslo MAF Kryt 1P25 MAF Kryt 4P25 MAF Kryt 5P25 MAF Kryt 1P35 MAF Kryt 4P35 MAF Kryt 5P35 Šedá RAL 7030 MAF1025A32 MAF4025A32 MAF5025A32 MAF1035A32 MAF4035A32 MAF5035A32 Technical data Určené pro Stoupačkové odbočovací svorkovnice 25 mm2 Stoupačkové odbočovací svorkovnice 35 mm2 Počet pólů svorkovnice Materiál tvrzené PVC tvrzené PVC tvrzené PVC tvrzené PVC tvrzené PVC tvrzené PVC Hmotnost [g] Balení [ks] hromadné hromadné hromadné hromadné hromadné hromadné I 25

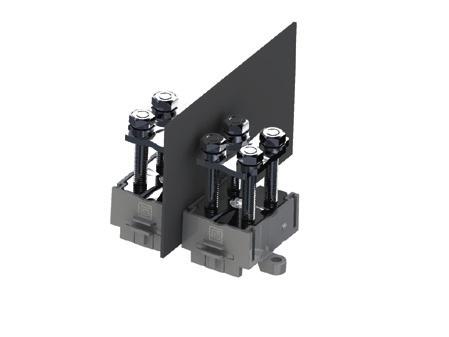

27 Rozbočovací bloky Rozbočovací bloky jsou určeny pro spojování a odbočování měděných vodičů. Všechny typy lze upevnit na lištu DIN nebo pomocí šroubů. Objednací číslo MAB 70 MSB 70-2 MAB 240 MAB MAB2270S10 MAB1270S10 MAB1560S10 MAB2560S10 Vodič [mm2] Cu Cu bracket Jmenovité napětí [V] Jmenovitý proud [A] 270 (Cu) 270 (Cu) 560 (Cu) 560 /365 (Cu) Utahovací moment [Nm] 3 Nm ( mm 2 ) 3 Nm ( mm 2 ) 12 Nm ( mm 2 ) 12 Nm ( mm 2 ) 2 Nm (6-70 mm 2 ) 12 Nm ( mm 2 ) Způsob uchycení lišta DIN, šrouby lišta DIN, šrouby lišta DIN, šrouby lišta DIN, šrouby Hmotnost [g] Balení [ks] Redukční desky Redukční desky pomáhají při připojení více vodičů různých průřezů. Desky jsou zhotoveny mědi. Objednací číslo Cu-deska 6-17 Cu-deska MAB0270E10 MAB0560E10 Kompatibilní s MAB2270S10 and MAB1270S10 MAB1560S10 and MAB2560S10 Hmotnost [g] 6 13 Balení [ks] Bočnice Bočnice jsou určeny pro oddělení sousedních svorek (fází) a jsou zhotoveny z plastu. Objednací číslo Bočnice 6-17 Bočnice MAB0270S10 MAB0560S10 Kompatibilní s MAB2270S10 and MAB1270S10 MAB1560S10 and MAB2560S10 Hmotnost [g] Balení [ks] I

28 Připojovací svorky OL Připojovací svorky OL slouží k připojení měděných i hliníkových vodičů o jmenovitém připojovacím průřezu od 6 do 300 mm². Svorky OL jsou určeny k připojení jednoho nebo i dvou vodičů. Jednotlivé části svorek jsou zhotoveny z nerezové oceli (svorka), mědi (můstek) a oceli (šroub). Tyto svorky umožňují použití v těžkém provozu a také upínání slaněných vodičů bez nutnosti úpravy konců (upínání plochou podložky, nikoliv bodově plochou šroubu). Instalace může být provedena bez použití speciálního nářadí. Objednací číslo OL 6-70 OL 6-70M OL 6-70T OL OL 25-95T OL MAJ1070E10 MAJ1071E10 MAJ1072E10 MAJ1095E10 MAJ1096E10 MAJ1150E10 Rozsah upínaných vodičů Cu, Al [mm2] Jmenovité napětí [V] Jmenovitý proud [A] Šířka / výška / délka [mm] 16.2 / 30 / / 23 / / 30 / / 33 / / 33 / / 38 / 60 Hlava šroubu inbus č. 4 inbus č. 4 inbus č. 4 inbus č. 4 inbus č. 4 inbus č. 4 Utahovací moment [Nm] Průměr otvoru [mm] (AV) Hmotnost [g] Balení [ks] Objednací číslo OL OL M OL OL 2x(50-150) OL 2x(95-240) OL 2x( ) MAJ1185E10 MAJ1240E10 MAJ1300E10 MAJ2150E10 MAJ2240E10 MAJ2300E10 Rozsah upínaných vodičů Cu, Al [mm2] x x x Jmenovité napětí [V] Jmenovitý proud [A] Šířka / výška / délka [mm] 24 / 40 / / 40 / / 52 / / 64 / / 78 / / 91 / 85 Hlava šroubu inbus č. 5 inbus č. 5 inbus č. 5 inbus č. 5 inbus č. 5 inbus č. 5 Utahovací moment [Nm] Průměr otvoru [mm] (AV) Hmotnost [g] Balení [ks] H2 L Rozměry L1 H DL AV W H2 HV L1 C L2 AV WŠ W1 Š W I 27

29 Připojovací svorky OT Připojovací svorky OT slouží pro připojení měděných i hliníkových vodičů k přípojnici. Svorky OT umožňují připojení jednoho nebo i dvou vodičů. Tělo svorky a utahovací šrouby jsou vyrobeny ze speciální hliníkové slitiny a jsou pocínované. Kontaktní plochy šroubů jsou potřeny stykovou pastou pro lepší vodivost. Povrch kontaktních ploch je opatřen drážkami, které zamezí případnému vytažení vodiče. Objednací číslo OT50 OT95 OT120 OT150 MAC1050E10 MAC1095E10 MAC1120E10 MAC1150E10 Rozsah upínaných vodičů Cu, Al [mm2] Jmenovité napětí [V] Jmenovitý proud [A] Šířka / výška / délka [mm] 14 / 21.5 / / 30 / / 35 / / 39 / 62 Hlava šroubu inbus č. 5 inbus č. 6 inbus č. 6 inbus č. 6 Utahovací moment [Nm] 3.5 Nm ( mm 2 ) 10 Nm (16 50 mm 2 ) 12 Nm (6 35 mm 2 ) 22 Nm (50 95 mm 2 ) 12 Nm (6 35 mm 2 ) 25 Nm ( mm 2 ) 14 Nm ( mm 2 ) 30 Nm ( mm 2 ) Průměr otvoru [mm] (AV) Hmotnost [g] Balení [ks] Objednací číslo OT240 OT300 OT120-2 OT240-2 MAC1240E10 MAC1300E10 MAC2120E10 MAC2240E10 Rozsah upínaných vodičů Cu, Al [mm2] x x Jmenovité napětí [V] Jmenovitý proud [A] Šířka / výška / délka [mm] 32 / 44 / / 48 / / 62 / / 70 / 99 Hlava šroubu inbus č. 8 inbus č. 8 inbus č. 6 inbus č. 8 Utahovací moment [Nm] 26 Nm ( mm 2 ) 40 Nm ( mm 2 ) 33 Nm ( mm 2 ) 60 Nm ( mm 2 ) 10 Nm (25 35 mm 2 ) 20 Nm ( mm 2 ) 35 Nm ( mm 2 ) 45 Nm ( mm 2 ) Průměr otvoru [mm] (AV) Hmotnost [g] Balení [ks] Rozměry WŠ DL L1 VH H2 AV 28 I

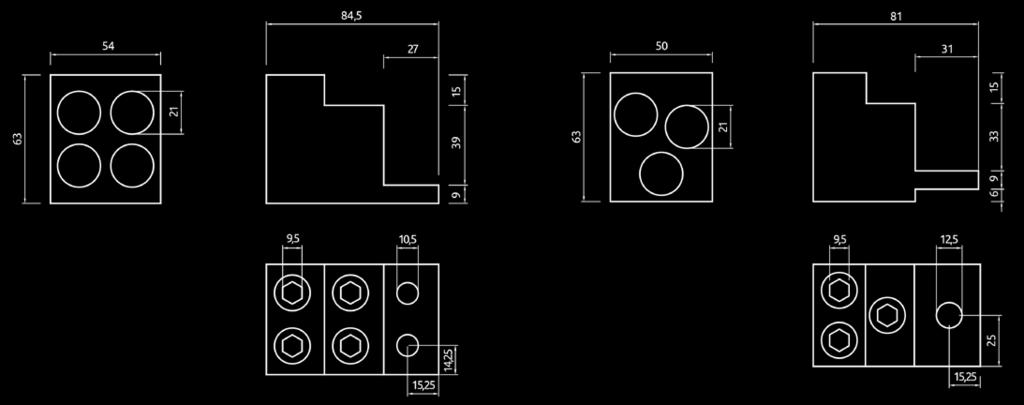

30 Připojovací svorky OTH Připojovací svorky OTH slouží pro připojení měděných i hliníkových vodičů k přístrojům. Svorky OTH umožňují připojení tří nebo čtyř vodičů a to až do průřezu 240 mm2. Jejich kompaktní ekonomické provedení se vyznačuje malými rozměry a snadným použitím. Objednací číslo OTH OTH MAC3240A14 MAC4240A14 Rozsah upínaných vodičů Cu, Al [mm2] 3 x x Jmenovitý proud [A] Šířka / výška / délka [mm] 50 / 63 / / 63 / 86 Počet připojovacích otvorů 1 2 Průměr připojovacího otvoru [mm] Hlava šroubu inbus č. 9.5 mm inbus č. 9.5 mm Délka odizolovaného vodiče [mm] Utahovací moment [Nm] Hmotnost [g] Balení [ks] 3 3 Rozměry OTH OTH I 29

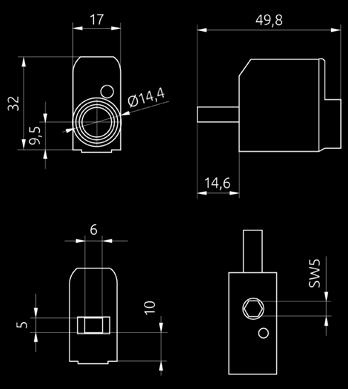

31 Redukční svorky Svorky jsou určeny pro redukování připojovacích průřezů Cu či Al vodičů u jisticích, ovládacích a dalších přístrojů. Podle rozměrů připojovacích otvorů přístrojů a přívodního průřezu vodiče lze vybrat vhodnou příslušnou redukční svorku. Svorka a utahovací šroub jsou zhotoveny z pocínovaného hliníku a izolační část ze samozhášivého polyamidu. NOVÉ NOVÉ Objednací číslo SR 50 SR 50 M SR 2x50 RB SR 95 SR 95 M Konektor vlevo MAC1055A12 MAC1053A10 - MAC9506A10 MAC9508A10 Konektor uprostřed MAC1050A10 MAC1051A10 MAC2050A10 MAC9500A10 MAC9501A10 Konektor vpravo MAC1054A11 MAC1052A10 - MAC9507A10 MAC9509A10 Rozsah upínaných vodičů Cu, Al [mm2] x Jmenovité napětí [V] Šířka / výška / délka [mm] 17 / 32 / / 32 / / 41.2 / / 51 / / 51 / 67.8 Rozměr L1 / H1 / H2 / W1 [mm] 14.6 / 5 / 10 / / 5 / 10 / / 11.4 / 10.3 / / 9 / 3.5 / / 9 / 3.5 / 10 Hlava šroubu inbus č. 5 inbus č. 5 inbus č. 5 inbus č. 6 inbus č. 6 Utahovací moment [Nm] 6 Nm (6 10 mm 2 ) 10 Nm (16 50 mm 2 ) 6 Nm (6 10 mm 2 ) 10 Nm (16 50 mm 2 ) 6 Nm (6 10 mm 2 ) 10 Nm (16 50 mm 2 ) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) Hmotnost [g] Balení [ks] Modelová specifikace (značení) SR - redukční svorka I M - model s měřícím konektorem I RB - kruhový konektor SR 95 (M) Konektor vpravo Konektor uprostřed Konektor vlevo Rozměry SR 50 (M) SR 2x50 RB SR 95 (M) Š D V 30 I

32 Redukční svorky NOVÉ NOVÉ NOVÉ NOVÉ Objednací číslo SR 95 SB SR 95 SBM SR 95 RB SR 95 RBM Konektor vlevo - - MAC9510A10 MAC9513A10 Konektor uprostřed MAC9505A10 MAC9503A10 MAC9504A10* MAC9502A10* Konektor vpravo - - MAC9511A10 MAC9512A10 Rozsah upínaných vodičů Cu, Al [mm2] Jmenovité napětí [V] Šířka / výška / délka [mm] 23.4 / 51 / / 51 / / 51 / / 51 / 67.8 Rozměr L1 / H1 / H2 / W1 [mm] 26.6 / 9 / 3.5 / / 9 / 3.5 / / 9 / 3.5 / / 9 / 3.5 / 10 Hlava šroubu inbus č. 6 inbus č. 6 inbus č. 6 inbus č. 6 Utahovací moment [Nm] 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) Hmotnost [g] / 58* 56 / 58* Balení [ks] Modelová specifikace (značení) SR - redukční svorka I M - model s měřícím konektorem I RB - kruhový konektor SR 95 RB(M) Konektor vpravo Konektor uprostřed Konektor vlevo Rozměry SR 95 SB(M) SR 95 RB(M) I 31

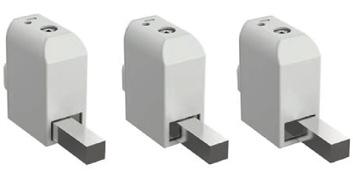

33 Sběrnicové svorky PS Sběrnicové svorky PS jsou určené pro připevnění na sběrné Cu lišty tloušťky 5 nebo 10 mm a umožňují připevnění vodiče až do průřezu 185 mm² dle jednotlivých typů. Tělo a šroub svorek PS je vyrobeno z oceli tř. 11 a je pozinkováno. Přítlačná pružina je vyrobena z nerezové oceli. Utahovací šrouby ve svorkách mají šestihrannou hlavu (kromě typu PS 16) a pro dotažení je možné použít šestihranný klíč, šroubovák s břitem s drážkou nebo křížový. Objednací číslo PS1605 PS3505 PS5005 PS7005 PS12005 PS18505 MAE0165E15 MAE0355E15 MAE0505E15 MAE0705E15 MAE1205E15 MAE1855E15 Rozsah upínaných vodičů Cu [mm2] 1, Jmenovité napětí [V] Jmenovitý proud [A] Šířka / výška / délka [mm] 25.5 / 26.5 / / 31.3 / / 35 / / 39 / / 46 / / 55 / 35 Utahovací moment [Nm] Způsob uchycení Cu lišta tl. 5 mm Cu lišta tl. 5 mm Cu lišta tl. 5 mm Cu lišta tl. 5 mm Cu lišta tl. 5 mm Cu lišta tl. 5 mm Hmotnost [g] Balení [ks] Objednací číslo PS1610 PS3510 PS5010 PS7010 PS12010 PS18510 MAE0161E15 MAE0351E15 MAE0501E15 MAE0701E15 MAE1201E15 MAE1851E15 Rozsah upínaných vodičů Cu [mm2] 1, Jmenovité napětí [V] Jmenovitý proud [A] Šířka / výška / délka [mm] 25.5 / 29 / / 36.5 / / 40 / / 46 / / 52 / / 55 / 35 Utahovací moment [Nm] Způsob uchycení Cu lišta tl. 10 mm Cu lišta tl. 10 mm Cu lišta tl. 10 mm Cu lišta tl. 10 mm Cu lišta tl. 10 mm Cu lišta tl. 10 mm Hmotnost [g] Balení [ks] I

34 Rozbočovací můstky (IP 20) Rozbočovací můstky je možno upevnit na lištu DIN příčně. Držáky můstků jsou vyrobeny z vysoce tepelně a mechanicky odolného samozhášivého materiálu třídy V-0. Tyto můstky mají krytí IP 20 a jsou nabízeny ve dvou barevných variantách. Order code N7H, PE7H N12H, PE12H N15H, PE15H Modrá MAD1007N15 MAD1012N15 MAD1015N15 Zelená MAD1007G15 MAD1012G15 MAD1015G15 Rozsah upínaných vodičů Cu, Al [mm2] Jmenovité napětí [V] 690 V 690 V 690 V Jmenovitý proud [A] Počet přípojných míst Způsob uchycení lišta DIN (příčně) lišta DIN (příčně) lišta DIN (příčně) Hmotnost [g] Balení (ks) Rozbočovací můstky (IP 00) Rozbočovací můstky je možno upevnit na lištu DIN příčně a na kovový nosný pásek 2 10 mm podélně. Držáky můstků jsou vyrobeny z vysoce tepelně a mechanicky odolného samozhášivého materiálu třídy V-0. Tyto můstky mají krytí IP00 a jsou určeny pro umístění pod kryt. Jsou nabízeny ve čtyřech barevných variantách. Objednací číslo PE7, N7, L7 PE12, N12, L12 PE15, N15, L15 Zelená MAD0007G21 MAD0012G21 MAD0015G21 Modrá MAD0007N21 MAD0012N21 MAD0015N21 Černá MAD0007B21 MAD0012B21 MAD0015B21 Žlutá MAD0007Y21 MAD0012Y21 MAD0015Y21 Rozsah upínaných vodičů Cu, Al [mm2] Jmenovité napětí [V] 230 / / / 400 Jmenovitý proud [A] Počet přípojných míst Způsob uchycení lišta DIN lišta DIN lišta DIN Hmotnost [g] Balení (ks) I 33

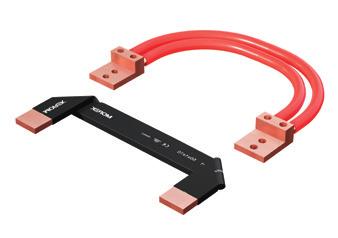

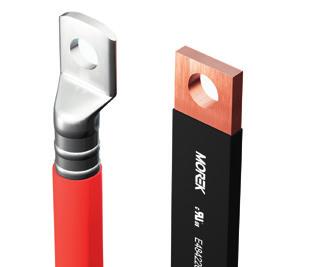

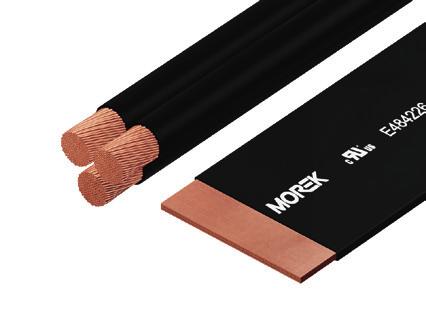

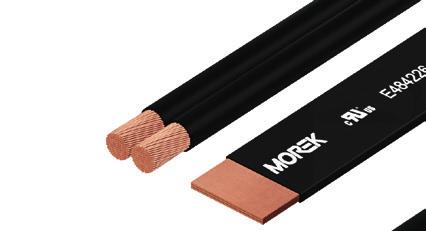

35 Pružné sběrnice MOFLEX Moflex Pružné sběrnice Moflex jsou vyrobeny z vysoce ohebných měděných pásů bez povrchové úpravy nebo v pocínované verzi. Sběrnice jsou opatřeny izolací se samozhášivého PVC, která je mechanicky a elektricky vysoce odolná. Vyrobeno v Německu 5 let záruka Technické údaje Elektrolytická měd Cu-ETP 99,9 % Bez povrchové úpravy nebo pocínovaná Izolace Samozhášivá V0 UL 94 černá PVC izolace Protažení: > 200% Pevnost v tahu: > 15 N / mm² Elektrické parametry Jmenovité napětí 1000 V AC V DC Elektrická pevnost izolace: > 20 kv / mm Provozní teplota: -40 C * až 105 C * * neplatí při dynamickém tlaku 34 I

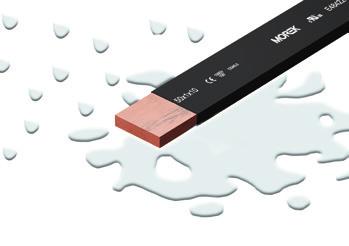

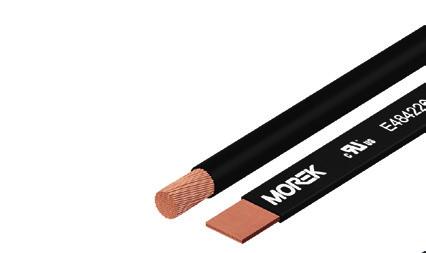

36 Pružné sběrnice Moflex Zvýšená proudová zatížitelnost o 25 % oproti běžným typům pružných sběrnic umožňuje použití menších průřezů pro stejné proudové zatížení Běžná sběrnice 32 x 1 x mm A Moflex sběrnice 32 x 1 x mm A 630 A O 25 % menší O 60 % menší průřez v porovnání s běžnými kruhovými vodiči. Konstrukce pružných sběrnic využívá v plném rozsahu vliv skin effekt Měděný kabel 150 mm 2 1 x Moflex 20 x 1 x 2 40 mm 2 Měděný kabel 2 x 150 mm mm 2 1 x Moflex 40 x 1 x mm A O 73 % menší 630 A O 60 % menší Měděný kabel 3 x 240 mm mm 2 1 x Moflex 80 x 1 x mm A O 67 % menší Ve všech výše uvedených příkladech Moflex a běžných kabelů jsou použity hodnoty nárůstu teploty o 50 C. I 35

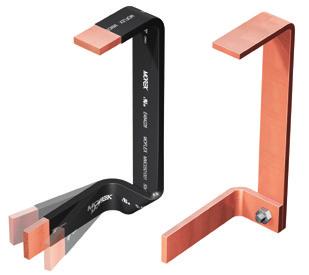

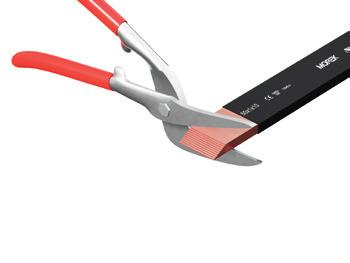

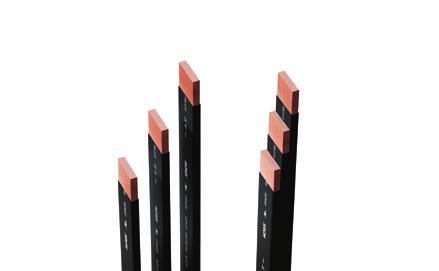

37 Pružné sběrnice MOFLEX Poznámky k tabulkám Popis značení produktu např. MMC MM Moflex C - měď (bez povrchové úpravy) T - pocínovaná měď šířka 10 - počet lamel (*) Provedení v délce 3 m pouze na vyžádání (**) Redukční koeficient paralelního uložení pružných sběrnic (viz tabulka strana 37). Jsou-li pružné sběrnice zapojené na stejný potenciál uložený paralelně, je nutné použít redukční koeficient. MMC Moflex 50x1x4, 200mm², 1027A at ΔT=50 2 flexibary paralelně: 1027A x1,72 = 1766A 3 flexibary paralelně: 1027A x2,25 = 2310A V tabulce na straně 5 jsou parametry proudu v závislosti na oteplení pružné sběrnice. W (mm) 9 15, Měď Objednací číslo Pocínovaná měď Objednací číslo Rozměry*: Balení (ks) Hmotnost 1m (kg) MMC MMT m 9x0,8x2 10 0,128 MMC MMT m 9x0,8x3 10 0,193 MMC MMT m 9x0,8x4 10 0,256 MMC MMT m 9x0,8x5 10 0,321 MMC MMT m 9x0,8x6 10 0,385 MMC MMT m 15,5x0,8x2 10 0,214 MMC MMT m 15,5x0.8x4 10 0,428 MMC MMT m 15,5x0,8x6 10 0,642 MMC MMT m 15,5x0,8x ,071 MMC MMT m 20x1x2 5 0,357 MMC MMT m 20x1x3 5 0,535 MMC MMT m 20x1x4 5 0,714 MMC MMT m 20x1x5 5 0,892 MMC MMT m 20x1x6 5 1,071 MMC MMT m 20x1x10 5 1,784 MMC MMT m 24x1x2 5 0,428 MMC MMT m 24x1x3 5 0,642 MMC MMT m 24x1x4 5 0,857 MMC MMT m 24x1x5 5 1,071 MMC MMT m 24x1x6 5 1,285 MMC MMT m 24x1x8 5 1,713 MMC MMT m 24x1x10 5 2,142 MMC MMT m 32x1x2 5 0,571 MMC MMT m 32x1x3 5 0,857 MMC MMT m 32x1x4 5 1,142 MMC MMT m 32x1x5 5 1,428 MMC MMT m 32x1x6 5 1,713 MMC MMT m 32x1x8 5 2,284 MMC MMT m 32x1x10 5 2,851 MMC MMT m 40x1x2 5 0,714 MMC MMT m 40x1x3 5 1,071 MMC MMT m 40x1x4 5 1,428 MMC MMT m 40x1x5 5 1,784 MMC MMT m 40x1x6 5 2,141 MMC MMT m 40x1x8 5 2,855 MMC MMT m 40x1x10 5 3,569 MMC MMT m 50x1x3 2 1,338 MMC MMT m 50x1x4 2 1,784 MMC MMT m 50x1x5 2 2,231 MMC MMT m 50x1x6 2 2,677 MMC MMT m 50x1x8 2 3,569 MMC MMT m 50x1x10 2 4,461 MMC MMT m 63x1x3 2 1,686 MMC MMT m 63x1x4 2 2,248 MMC MMT m 63x1x5 2 2,811 MMC MMT m 63x1x6 2 3,373 MMC MMT m 63x1x8 2 4,497 MMC MMT m 63x1x10 2 5,621 MMC MMT m 80x1x3 2 2,141 MMC MMT m 80x1x4 2 2,851 MMC MMT m 80x1x5 2 3,569 MMC MMT m 80x1x6 2 4,283 MMC MMT m 80x1x8 2 5,710 MMC MMT m 80x1x10 2 7,138 MMC MMT m 100x1x4 2 3,569 MMC MMT m 100x1x5 2 4,461 MMC MMT m 100x1x6 2 5,353 MMC MMT m 100x1x8 2 7,138 MMC MMT m 100x1x10 2 8, I

38 Pružné sběrnice MOFLEX Proudové zatížení (A) Měď Objednací číslo Pocínovaná měď Objednací číslo Ks Hmotnost 1 m (kg) Průřez (mm²) Proudové zatížení závislé na oteplení, základní teplota prostředí 35 C. 105 C 95 C 85 C 75 C 65 C W H Ks T=70 T=60 T=50 T=40 T=30 Redukční koeficient** > 160 MMC MMT x 0,8 x 2 0, ,72 2,25 MMC MMT x 0,8 x 3 0,193 21, ,72 2,25 > 200 MMC MMT x 0,8 x 4 0, ,72 2,25 MMC MMT ,5 x 0,8 x 2 0,214 24, ,72 2,25 > 250 MMC MMT x 0,8 x 5 0, ,72 2,25 MMC MMT x 0,8 x 6 0,385 43, ,72 2,25 MMC MMT ,5 x 0,8 x 4 0,428 49, ,72 2,25 > 320 MMC MMT x 1 x 2 0, ,72 2,25 MMC MMT x 1 x 2 0, ,72 2,25 MMC MMT ,5 x 0,8 x 6 0,642 74, ,72 2,25 MMC MMT x 1 x 3 0, ,72 2,25 > 400 MMC MMT x 1 x 4 0, ,72 2,25 MMC MMT x 1 x 3 0, ,72 2,25 MMC MMT x 1 x 2 0, ,72 2,25 MMC MMT ,5 x 0,8 x 10 1, ,72 2,25 MMC MMT x 1 x 5 0, ,72 2,25 MMC MMT x 1 x 6 1, ,72 2,25 > 500 MMC MMT x 1 x 4 0, ,72 2,25 MMC MMT x 1 x 5 1, ,72 2,25 MMC MMT x 1 x 3 0, ,72 2,25 MMC MMT x 1 x 2 0, ,72 2,25 MMC MMT x 1 x 10 1, ,72 2,25 MMC MMT x 1 x 6 1, ,72 2,25 > 630 MMC MMT x 1 x 4 1, ,72 2,25 MMC MMT x 1 x 5 1, ,72 2,25 MMC MMT x 1 x 3 1, ,72 2,25 MMC MMT x 1 x 8 1, ,72 2,25 MMC MMT x 1 x 10 2, ,72 2,25 > 800 MMC MMT x 1 x 6 1, ,72 2,25 MMC MMT x 1 x 4 1, ,72 2,25 MMC MMT x 1 x 5 1, ,72 2,25 MMC MMT x 1 x 3 1, ,72 2,25 MMC MMT x 1 x 8 2, ,72 2,25 MMC MMT x 1 x 10 2, ,72 2,25 MMC MMT x 1 x 6 2, ,72 2,25 > 1000 MMC MMT x 1 x 8 2, ,72 2,25 MMC MMT x 1 x 4 1, ,72 2,25 MMC MMT x 1 x 5 2, ,72 2,25 MMC MMT x 1 x 3 1, ,65 2,12 MMC MMT x 1 x 10 3, ,65 2,12 MMC MMT x 1 x 6 2, ,65 2,12 MMC MMT x 1 x 8 3, ,65 2,12 > 1250 MMC MMT x 1 x 4 2, ,65 2,12 MMC MMT x 1 x 5 2, ,65 2,12 MMC MMT x 1 x 6 3, ,65 2,12 MMC MMT x 1 x 3 2, ,65 2,12 MMC MMT x 1 x 4 2, ,65 2,12 MMC MMT x 1 x 10 4, ,65 2,12 MMC MMT x 1 x 8 4, ,65 2,12 > 1600 MMC MMT x 1 x 5 3, ,65 2,12 MMC MMT x 1 x 6 4, ,65 2,12 MMC MMT x 1 x 4 3, ,60 2,02 MMC MMT x 1 x 10 5, ,65 2,12 MMC MMT x 1 x 8 5, ,65 2,12 > 2000 MMC MMT x 1 x 10 7, ,65 2,12 MMC MMT x 1 x 5 4, ,60 2,02 MMC MMT x 1 x 6 5, ,60 2,02 > 2500 MMC MMT x 1 x 8 7, ,60 2,02 MMC MMT x 1 x 10 8, ,60 2,02 I 37

39 Pružné sběrnice MOFLEX Výběr pružné sběrnice Moflex ΔT = oteplení pružné sběrnice ( C) T1 = teplota okolního prostředí ( C) T2 = teplota pružné sběrnice ( C) Například In = 1000A připojení Krok 1: T1 = 35 C a T2 = 85 C ΔT = T2-T1 = 85 C -35 C = 50 C Budova Teplota prostředí Krok 2: V tabulce na straně 5 hledejte ve sloupci ΔT = 50 nejbližší hodnotu 1000A. MMC Moflex 50x1x4, 200 mm², 1027A nebo MMC Moflex 63x1x3, 189 mm², 1081A Rozvaděč Krok 3: Vyberte odpovídající pružnou sběrnici v závislosti na požadovaných připojovacích rozměrech. T2 T1 Výhody použití pružných sběrnic Moflex Snadná montáž bez dalších připojovacích komponentů Minimální vestavbové rozměry Jednoduchá montáž v případě změny projektu (mechanická flexibilita) 38 I

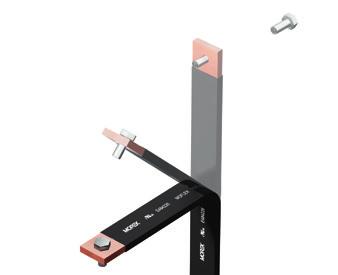

40 Pružné sběrnice MOFLEX Instalace a použití Neohýbat při nízkých teplotách (< 0 C) Možné poškození izolace při nízkých teplotách Doporučuje se ohýbat při pokojové teplotě Neprovádět ostré ohyby Doporučený vnitřní poloměr ohybu tloušťka sběrnice 1-5 mm: rádius 5 mm tloušťka sběrnice 6-10 mm: rádius = tloušťka Distanční vzdálenost mezi sběrnicemi při paralelním uložení rozdílných potenciálů (vzdálenost = tloušťka sběrnice) Opracovaní připojovacích konců až po zformování sběrnice Délky konců upravit až po zformování sběrnice Konce upravovat pouze oddělením (střihem) Mechanické zatížení může poškodit izolaci pružné sběrnice Zamezte poškození izolace Poškození nebo stlačení izolace snižuje její funkci Nevystavovat nečistotám, vodě a vlhkosti Instalovat pouze ve vyhovujícím prostředí I 39

41 Průchodové desky Průchodové desky LLOYD S UL 94V-0 Až IP 66/67 EMC dostupné provedení Hořlavost dle V-0 dle UL94 Zajištěné vysoké krytí i při ohnutém kabelu Některé typy schváleny pro námořní použití (Lloyd s) Vyrobeno v Finsku 40 I

42 Průchodové desky Průchodové desky jsou kovem nebo plastem vyztužené desky s kabelovými průchodkami určené k prostupu kabelů, ale také různých druhů potrubí. Výrobky zapadají přesně do standardních výřezů typu B nebo C (FL 13 nebo FL 21). Při užití těchto průchodových desek již není potřeba použít žádné další samostatné průchodky nebo těsnění. Jejich použití je proto snadné a poskytuje řadu výhod kompaktní instalační jednotky. Průchodové desky jsou vyrobeny ze speciálních polymerů. Všechny tyto polymery jsou ve shodě se směrnicí RoHS (o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních) a jsou vysoce odolné vůči vlivům počasí, UV záření a ozonu. Je také zaručena základní chemická odolnost a částečně i ochrana proti stříkajícímu oleji. Hořlavost materiálu je V-0 dle UL 94, bez halogenů. Teplotní rozsah použití průchodových desek je -40 C až +100 C a jsou určeny pro vnitřní i venkovním prostředí. Průchodové desky dodáváme spolu s plastovými montážními kolíky, které umožňují připevnění průchodových desek do kovových nebo plastových skříní (vnitřní použití). Desky je také možno připevnit pomocí běžných šroubů patřičného rozměru. Číslice obsažená v typovém označení značí počet otvorů pro kabely. Rozměry montážního otvoru možný possible tvar shape výřezu cutout 31 min možný possible tvar shape výřezu cutout 52 min Size Velikost B B (FL 13) Velikost Size C C (FL 21) Instalace průchodových desek Přiložte průchodovou desku na standardní otvor. Do otvorů vložte plastové montážní kolíky, nebo kovové šrouby. Zaražením čepu plastového kolíku proveďte jeho aretaci (při použití šroubu utažením). Pomocí vhodného nástroje (šroubovák, ocel. jehla) udělejte do membrány malý otvor, případně odstřihněte vršek kužele průchodky pomocí štípacích kleští. Protlačte kabel do vytvořeného otvoru. Zatáhněte kabel směrem zpět o cca 20 mm. Tím dojde k jeho zajištění. I 41

43 Průchodové desky MC (IP 66/67) Objednací číslo MC 3/7 (IP 66/67) MC 25/27 (IP 66/67) MC 35/37 (IP 66/67) Šedá (RAL 7035) MBA1F07L11 MBA1F27L11 MBA1F37L11 Šedá (RAL 7035) materiál UL 94 V-0 Černá materiál UL 94 V-0 MBA1N07X11 MBA1N27X11 MBA1N37X11 MBA1N07B11 MBA1N27B11 MBA1N37B11 Provozní teplota C C C Rozměr [mm] 222 x x x 92 Počet kabelů (ks) x průměr kabelu [mm] 4 x x x x x x x x x x x x x Maximální počet umístitelných kabelů Hmotnost [g] Balení [ks] Průchodové desky MC (IP 65) Objednací číslo MC 3 (IP 65) MC 25 (IP 65) MC 35 (IP 65) Šedá (RAL 7035) MBA1F03L11 MBA1F25L11 MBA1F35L11 Černá MBA1N03A11 MBA1N25A11 MBA1N35A11 Černá V-0, oil-resistant Černá EMC test MBA1N03B11 MBA1N25B11 MBA1N35B11 MBA1T25B11 MBA1T35B11 Provozní teplota C C C Rozměr [mm] 214 x x x 84 Počet kabelů (ks) x průměr kabelu [mm] 4 x x x x x x x x x x x x x Maximální počet umístitelných kabelů Hmotnost [g] Balení [ks] I

44 Průchodové desky LMC (IP 44, 54) Objednací číslo LMC 14 (IP 54) LMC 25 (IP 54) LMC 51 (IP 54) LMC 35 (IP 44) Šedá (RAL 7035) MBA3F14L11 MBA3F25L11 MBA3F51L11 MBA3F35L11 Šedá (RAL 7035) materiál UL 94 V-0 MBA3N14X11 MBA3N25X11 MBA3N51X11 Provozní teplota C C C C Rozměr [mm] 222 x x x x 84 Počet kabelů (ks) x průměr kabelu [mm] 5 x x x x x x x x x x x x x x x x 6 10 Maximální počet umístitelných kabelů Hmotnost [g] Balení [ks] Průchodové desky MC (IP 54/55) Objednací číslo MC 10 (IP 55) MC 16 (IP 54) Šedá (RAL 7035) MBA1F16L11 Šedá (RAL 7035) materiál UL 94 V-0 MBA1N10X11 Provozní teplota C C Rozměr [mm] 216 x x 84 Počet kabelů (ks) x průměr kabelu [mm] 2 x x x x Maximální počet umístitelných kabelů Hmotnost [g] Balení [ks] Oboustranná průchodová deska MC 16 Oboustrannou průchodovou desku MC 16 je možné používat dvěma způsoby. Pokud je používaná vrchní stranou nahoru, funguje jako běžná průchodová deska třídy ochranného krytí IP 54. Výrobek obsahuje těsnění pro skříně a je dodáván spolu s montážními kolíky. To znamená, že pro žádný krok instalace nejsou potřeba nástroje. Pokud je tato průchodová deska použita obráceně, funguje jako těsnící průchodka pro kabely v rozvaděčích umístěných v suchých prostorách. Kabel je bezpečně zajištěn a utěsněn v desce díky tření elastického materiálu. Membrány v těsnění desky utěsní kabely a účinně zamezují vzniku kondenzace například na kabelech, které prochází skrz půdní nebo podkrovní prostory. Montážní kolíky dodávané spolu s průchodkovou deskou se hodí i k montáži rubovou stranou desky nahoru. I 43

45 Průchodové desky MB (IP 54/55, 66/67) Objednací číslo MB 5/11 (IP 66/67)* MB 4/10 (IP 55)* MB 4 (IP 54)* Šedá (RAL 7035) MBA2N11L Šedá (RAL 7035) materiál UL 94 V-0 Bílý materiál UL 94 V-0 MBA2N11X11 MBA2N10W MBA2N04W11 Provozní teplota C C C Rozměr [mm] 147 x x x 48 Počet kabelů (ks) x průměr kabelu [mm] 4 x x x x x x x Maximální počet umístitelných kabelů Hmotnost [g] Balení (ks) * Pro menší montážní otvor (velikost B) Rozměry průchodových desek A B C D E Typ Délka (A) Šířka (B) Výška (C) Výška 1 (D) Výška 2 (E) IP 66/67 - série MC 3/ MC 25/ MC 35/ MB 5/ IP 66/67 - série MC MC MC IP 55 / IP54 - série MC MC MB LMC LMC LMC I

46 Plastové příruby SMC Objednací číslo SMC 3-13 SMC SMC SMC 1 Šedá (RAL 7035) materiál UL 94 V-0 MBA5N13G11 MBA5N29G11 MBA5N39G11 MBA5N00G11 Rozměr [mm] 214 x x x x 80 Hmotnost [g] Balení (ks) Průchodové desky MH (IP55) Průchodové desky MH jsou vhodné k prostupu kabelů a různých druhů potrubí. Desky jsou zhotoveny ze speciálních polymerů. Při užití těchto průchodových desek již není potřeba použít žádné další samostatné průchodky nebo těsnění. Jejich použití je proto snadné a poskytuje řadu výhod kompaktní instalační jednotky. Teplotní rozsah použití je -40 C až +90 C a jsou určeny pro vnitřní i venkovním prostředí. Je také zaručena základní chemická odolnost a ochrana proti vniknutí prachu a stříkající vodě. Hořlavost materiálu je V-0 dle UL 94, bez halogenů. Objednací číslo MH 10 (IP 55) MH 25 (IP 55) MH 27 (IP 55) Černá MBA8N10B11 MBA8N25B11 MBA8N27B11 Rozměr [mm] 154 x x x 56 Počet kabelů (ks) x průměr kabelu [mm] 6x do 8 2x do 18 2x do 30 3 x x x x x x x Maximální počet umístitelných kabelů Hmotnost [g] 72, Balení (ks) Rozměry montážního otvoru Plastové příruby SMC Průchodové desky MH možný possible tvar shape výřezu cutout min I 45

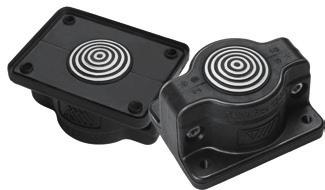

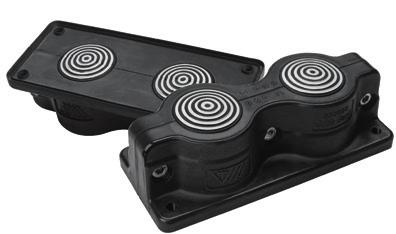

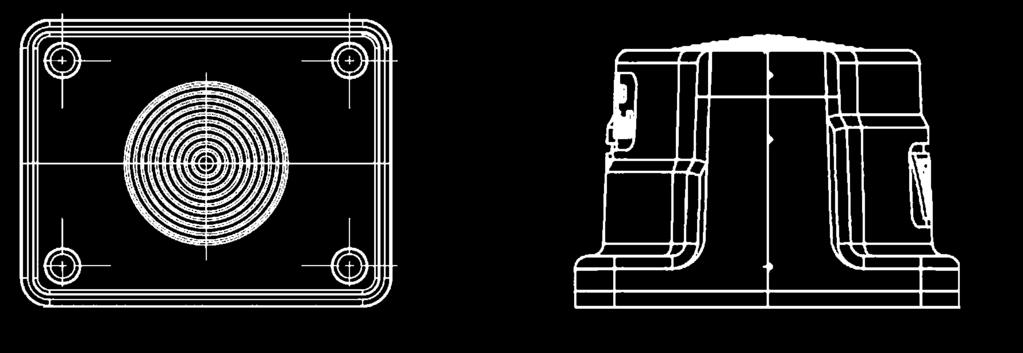

47 Dělené průchodové desky Dělené průchodové desky jsou určeny především k průchodu silových kabelů, ale také různých druhů potrubí. Konstrukce průchodek umožňuje instalaci na již uložený kabel a není tedy nutné manipulovat s kabelem, na kterém je navlečena průchodka, nebo protahovat kabel průchodkou. Díky tomu jsou velmi snadno použitelné a poskytují řadu výhod kompaktní instalační jednotky. Tělo desky je zhotoveno z materiálu TPE (SEBS) a těsnící část z materiálu PP-GF. Třída ochranného krytí je IP55 a to bez potřeby použití jakýchkoli dodatečných těsnění nebo průchodek. Jejich robustní provedení zajišťuje velmi kvalitní fixaci a není nutné použití dalších fixačních komponentů. Průchodové desky jsou vhodné k venkovnímu i vnitřnímu použití a teplotní rozsah použití je od -40 C do +90 C. SCG 1x3-35 Objednací číslo Barva Provozní teplota Hořlavost Počet kabelů (ks) x průměr MBA4N01B11 Černá UL 94 V-0 1x3-35 MC 1/9 NOVINKA MC 1x8-67 Dostupné od léta 2017 Objednací číslo Barva Provozní teplota Hořlavost Počet kabelů (ks) x průměr MBA4N12B11 Černá UL 94 V-0 2x8-11 2x xup to 14* Objednací číslo Barva Provozní teplota Hořlavost Počet kabelů (ks) x průměr MBA4N18B11 Černá x8-67 MBA4N19B11 Černá UL 94 V-0 1x8-67 *Pouze pro kabely bez konektorů SCG 2x3-35 MC 2/10 NOVINKA Dostupné od léta 2017 Objednací číslo Barva Provozní teplota Hořlavost Počet kabelů (ks) x průměr MBA4N02B11 Černá UL 94 V-0 2x I Objednací číslo Barva Provozní teplota Hořlavost Počet kabelů (ks) x průměr MBA4N21B11 Černá UL 94 V-0 1x8-67 2x8-11 2x xup to 14* *Pouze pro kabely bez konektorů

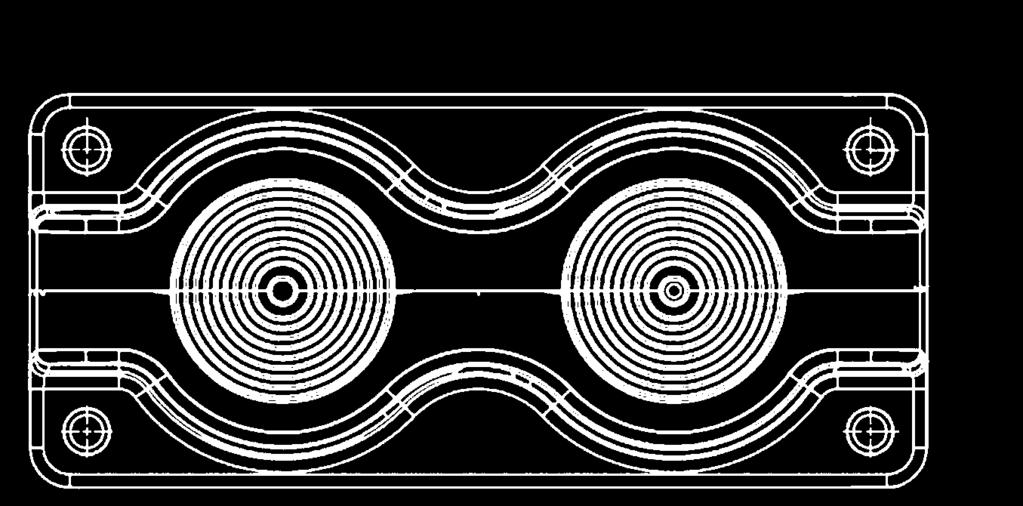

48 Dělené průchodové desky MC 2/18 NOVINKA MC 2x8-67 Dostupné od léta 2017 Objednací číslo Barva Provozní teplota Hořlavost Počet kabelů (ks) x průměr MBA4N22B11 Černá UL 94 V-0 4x8-11 4x xup to 14* Objednací číslo Barva Provozní teplota Hořlavost Počet kabelů (ks) x průměr MBA4N28B11 Černá UL 94 V-0 2x8-67 *Pouze pro kabely bez konektorů Rozměry dělených průchodových desekt SCG 2 SCG 1 C B A A MC MC B t možný possible tvar shape výřezu cutout 52 min Size C Typ Objednací číslo Délka (A) Šířka (B) Výška (C) Dělené průchodové desky MC 1 MBA4N18B Dělené průchodové desky MC 2 MBA4N28B Dělené průchodové desky SCG 1 MBA4N01B Dělené průchodové desky SCG 2 MBA4N02B I 47

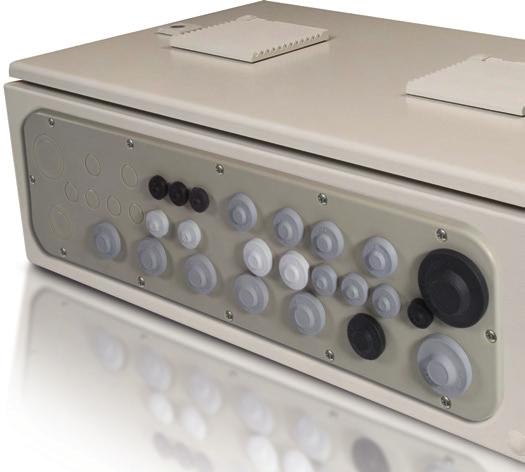

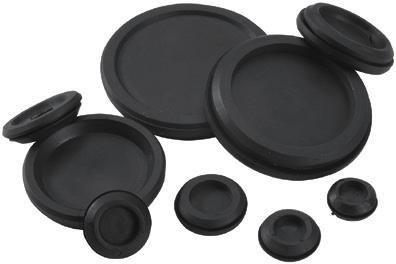

49 Kabelové průchodky Kabelové průchodky jsou určeny k průchodu kabelů nebo potrubí. Hodí se k vnitřnímu i venkovnímu použití. Jsou vhodné k použití s otvory vytvořenými nejen v rozměrové škále PG, ale také i v metrické rozměrové škále (mm). Průchodky jsou standardně vyráběny z různých druhů polymerů. Všechny tyto polymery jsou ve shodě se směrnicí RoHS (o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních) a jsou vysoce odolné vůči vlivům počasí, UV záření a ozonu. Je také zaručena základní chemická odolnost. K dispozici jsou také typy odolné proti oleji a provedení s EMC kompatibilitou. Průchodky jsou baleny v PE sáčcích a kartonových krabicích. Na vyžádání je možno zhotovit další barvy a jiné typy materiálů. Instalace průchodek Do záslepky vytvořte otvor příslušné velikosti nebo záslepku malý vylomte. Zamezte vzniku ostrých kužele hran a ostrých míst. Umístěte průchodku na otvor a pevně ji vtáhněte na místo. Pomocí vhodného nástroje (šroubovák, ocel. jehla) udělejte do membrány otvor, případně odstřihněte vršek průchodky pomocí štípacích kleští. Protlačte kabel do vytvořeného otvoru. Zadní strana) Zatáhněte kabel směrem zpět o cca 20 mm. Tím dojde k jeho zajištění. (Přední strana) Zatáhněte kabel směrem zpět o cca 20 mm. Tím dojde k jeho zajištění I

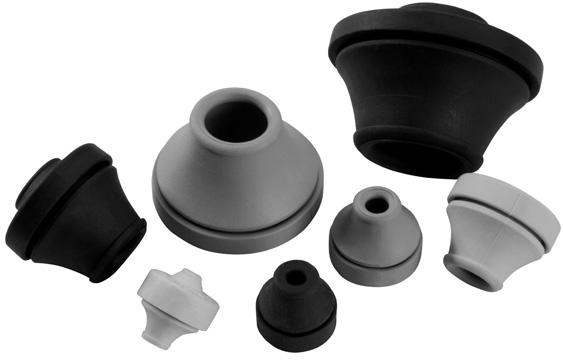

50 Kabelové průchodky T-VET (IP 67) Průchodky T-VET jsou určeny k průchodu kabelů v sítích do 1000 V, ale také jiných druhů kabelů nebo potrubí. Hodí se k vnitřnímu i venkovnímu použití. Jsou vhodné k použití s otvory vytvořenými v rozměrové škále PG. Model T-VET představuje nové provedení s dvojitým těsněním, u kterého je možné horní část průchodky zavřít a používat ji tak jako uzávěr. Průchodky T-VET nabízejí také alternativní modely pro kabely o průměru 3 mm až 35 mm. Tloušťka stěny může být mezi 1 až 4 mm. Tato provedení poskytují ochranné krytí úrovně IP67, tedy ochranu proti pronikání prachu, intenzivnímu tryskání vody a také proti vlivům ponoření do hloubky v rozmezí 15 cm - 1 m. Průchodky řady T-VET jsou standardně vyráběny z TPE materiálů. B A C Objednací číslo Průměr kabelu Rozměr [mm] [mm] Barva Odstín IP Klasifikace Materiál A B C Hmotnos [g] Tloušťka desky [mm] Balení (ks) MBB0105G Šedá RAL 7042 IP 67 TPE MBB0105X Šedá RAL 7035 IP 67 UL94V-0 TPE MBB0105B Černá IP 67 UL94V-0, olejivzdorná TPE MBB0107G Šedá RAL 7042 IP 67 TPE MBB0107X Šedá RAL 7035 IP 67 UL94V-0 TPE MBB0107B Černá IP 67 UL94V-0, olejivzdorná TPE MBB0110G Šedá RAL 7042 IP 67 TPE MBB0110X Šedá RAL 7035 IP 67 UL94V-0 TPE MBB0110B Černá IP 67 UL94V-0, olejivzdorná TPE MBB0114G Šedá RAL 7042 IP 67 TPE MBB0114X Šedá RAL 7035 IP 67 UL94V-0 TPE MBB0114B Černá IP 67 UL94V-0, olejivzdorná TPE MBB0120G Šedá RAL 7042 IP 67 TPE MBB0120X Šedá RAL 7035 IP 67 UL94V-0 TPE MBB0120B Černá IP 67 UL94V-0, olejivzdorná TPE MBB0126G Šedá RAL 7042 IP 67 TPE MBB0126X Šedá RAL 7035 IP 67 UL94V-0 TPE MBB0126B Černá IP 67 UL94V-0, olejivzdorná TPE MBB0135G Šedá RAL 7042 IP 67 TPE MBB0135X Šedá RAL 7035 IP 67 UL94V-0 TPE MBB0135B Černá IP 67 UL94V-0, olejivzdorná TPE I 49

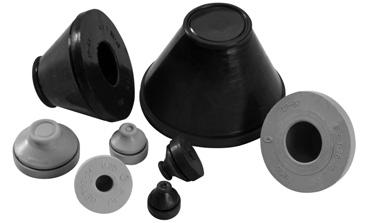

51 Kabelové průchodky GET (IP 67) Průchodky GET jsou určeny k průchodu kabelů v sítích do 1000 V, ale také jiných druhů kabelů nebo potrubí. Hodí se k vnitřnímu i venkovnímu použití. Jsou vhodné k použití s otvory vytvořenými v metrické rozměrové škále (mm). Model GET je tradičním provedením s dvojitým těsněním, u kterého je možné zavřít zadní stranu průchodky. Průchodky GET nabízejí také alternativní modely pro kabely o průměru 3 mm až 60 mm. Tloušťka stěny může být mezi 1,3 až 5 mm. Tato provedení poskytují ochranné krytí úrovně IP 67, tedy ochranu proti pronikání prachu, intenzivnímu tryskání vody a také proti vlivům ponoření do hloubky v rozmezí 15 cm - 1 m. Průchodky řady GET jsou standardně vyráběny z materiálů uvedených v následující tabulce. B A C Objednací číslo Průměr kabelu Rozměr [mm] [mm] Barva Odstín IP Materiál A B C Hmotnos [g] Tloušťka desky [mm] Balení (ks) MBB0405B Černá IP 67 EPDM MBB0405G Šedá RAL 7042 IP 67 EPDM MBB0405D Černá IP 67 CR MBB0405Q Červená IP 67 Silicone Q MBB0407B Černá IP 67 EPDM MBB0407G Šedá RAL 7042 IP 67 EPDM MBB0407D Černá IP 67 CR MBB0407Q Červená IP 67 Silicone Q MBB0410B Černá IP 67 EPDM MBB0410G Šedá RAL 7042 IP 67 EPDM MBB0410D Černá IP 67 CR MBB0410Q Červená IP 67 Silicone Q MBB0414B Černá IP 67 EPDM MBB0414G Šedá RAL 7042 IP 67 EPDM MBB0414D Černá IP 67 CR MBB0414Q Červená IP 67 Silicone Q MBB0420B Černá IP 67 EPDM MBB0420G Šedá RAL 7042 IP 67 EPDM MBB0420D Černá IP 67 CR MBB0420Q Červená IP 67 Silicone Q MBB0426B Černá IP 67 EPDM MBB0426G Šedá RAL 7042 IP 67 EPDM MBB0426D Černá IP 67 CR MBB0426Q Červená IP 67 Silicone Q MBB0435B Černá IP 67 EPDM MBB0435G Šedá RAL 7042 IP 67 EPDM MBB0435D Černá IP 67 CR MBB0435Q Červená IP 67 Silicone Q MBB0445B Černá IP 67 EPDM MBB0445G Šedá RAL 7042 IP 67 EPDM MBB0445D Černá IP 67 CR MBB0445Q Červená IP 67 Silicone Q MBB0460B Černá IP 67 EPDM MBB0460G Šedá RAL 7042 IP 67 EPDM MBB0460D Černá IP 67 CR MBB0460Q Červená IP 67 Silicone Q I

52 Kabelové průchodky T-GD, T-GDM (IP 54) Průchodky T-GD a T-GDM jsou určeny k průchodu kabelů v sítích do 1000 V, ale také jiných druhů kabelů nebo potrubí. Hodí se k vnitřnímu i venkovnímu použití. Jsou vhodné k použití s otvory vytvořenými v rozměrové škále PG. Průchodky řady T-GD nabízejí alternativní modely pro kabely o průměr 9 mm - 69 mm. Tloušťka stěny může být mezi 1 až 2 mm a u větších 1,5 až 3 mm. Tato provedení omezují pronikání prachu a poskytují ochranu proti vodě stříkající ze všech směrů. C3 B2 1A D 4 5 T-GD Objednací číslo Materiál Barva IP Klasifikace Průměr kabelu [mm] Rozměr [mm] A B C D Hmotnost [g] Tloušťka desky [mm] Balení (ks) MBB0509B11 TPE-S Černá IP 54 UL94; V ,5 15, MBB0511B11 TPE-S Černá IP 54 UL94; V ,5 18, MBB0513B11 TPE-S Černá IP 54 UL94; V-0 13,5 20,5 20, MBB0516B11 TPE-S Černá IP 54 UL94; V ,5 22, MBB0521B11 TPE-S Černá IP 54 UL94; V MBB0529B11 TPE-S Černá IP 54 UL94; V MBB0536B11 TPE-S Černá IP 54 UL94; V , MBB0548B11 TPE-S Černá IP 54 UL94; V , MBB0553B11 TPE-S Černá IP 54 UL94; V , MBB0569B11 TPE-S Černá IP 54 UL94; V , T-GDM NOVÉ Objednací číslo Materiál Barva IP Klasifikace Průměr kabelu [mm] Rozměr [mm] A B C D Hmotnost [g] Tloušťka desky [mm] Balení (ks) MBB0609B11 TPE-S Černá IP 54 UL 94; V , MBB0611B11 TPE-S Černá IP 54 UL 94; V , MBB0613B11 TPE-S Černá IP 54 UL 94; V-0 13,5 13,5 20, MBB0616B11 TPE-S Černá IP 54 UL 94; V , MBB0621B11 TPE-S Černá IP 54 UL 94; V , MBB0629B11 TPE-S Černá IP 54 UL 94; V , MBB0636B11 TPE-S Černá IP 54 UL 94; V , , MBB0648B11 TPE-S Černá IP 54 UL 94; V , , MBB0653B11 TPE-S Černá IP 54 UL 94; V , , MBB0669B11 TPE-S Černá IP 54 UL 94; V , , I 51

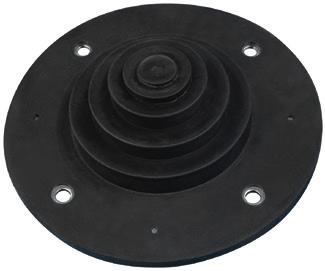

53 Kabelové průchodky MGD, M20-80 (IP 54) Průchodky MGD a M20-80 jsou určeny k průchodu kabelů v sítích do 1000 V, ale také jiných druhů kabelů nebo potrubí. Hodí se k vnitřnímu i venkovnímu použití. Jsou vhodné k použití s otvory standardu M50. MGD NOVÉ Objednací číslo Materiál Barevné provedení Průměr kabelu [mm] MBB0712L11 TPE-S Šedá (RAL 7035) 8 x 9 mm & 4 x 13 mm MBB0707L11 TPE-S Šedá (RAL 7035) 4 x 10 mm & 3 x 16 mm M ,00 84,00 64,00 44,00 6,00 64,49 5,00 25,00 Objednací číslo Barevné provedení Klasifikace MBA6N80G11 Šedá (RAL7042) MBA6N80X11 Šedá (RAL 7035) UL 94; V-0 MBA6N80B11 Černá UL 94; V-0; olejivzdorná 10,00 40,00 60,00 80,00 150, I

54 Chrániče hran A B C D Chránič hran je určen na ochranu přechodových hran (kabelové lávky nebo skříně rozvaděčů apod.). Tělo chrániče je z materiálu PVC a produkt je dodáván ve dvou barevných variantách a to v barvě šedé (RAL 7035) nebo černé. Kostra je vyrobena z kovového profilu, který umožňuje snadnou montáž bez použití dalšího nářadí. Chránič hran je nabízen ve dvou standardních typových provedeních* s možností použití na plechy tloušťky 1-2 mm, nebo 1-4 mm. Další typová provedení jsou pouze na objednávku. Použití je možné v teplotním rozmezí -25 C až +65 C. Objednací číslo Barva Tloušťka plechu [mm] Minimální rádius ohybu Balení [m] / Hmotnost [kg] MCA003AG12 šedá 1-2 A=15 B=15 C=10 D= / 7000 MCA003BG12 šedá 1-2 A=15 B=15 C=10 D=10 10 / 700 MCA002AB12 černá 1-2 A=15 B=15 C=10 D= / 7000 MCA002BB12 černá 1-2 A=15 B=15 C=10 D=10 10 / 700 MCA015AG12 šedá 1-4 A=30 B=20 C=20 D= / MCA015BG12 šedá 1-4 A=30 B=20 C=20 D=20 10 / 1600 MCA001AB12 černá 1-4 A=30 B=20 C=20 D= / MCA001BB12 černá 1-4 A=30 B=20 C=20 D=20 10 / 1600 MCA007AB12 černá A=10 B=10 C=10 D= / 7000 MCA008AB12 černá A=10 B=10 C=10 D= / 8000 MCA010AB12 černá A=40 B=40 C=20 D= / MCA011AB12 černá A=20 B=20 C=15 D= / MCA012AB12 černá A=20 B=20 C=15 D= / MCA013AB12 černá A=20 B=20 C=15 D= / MCA004AB12 černá A=50 B=40 C=30 D= / MCA005AB12 černá A=50 B=40 C=30 D= / MCA006AB12 černá A=50 B=40 C=30 D= / MCA009AB12 černá A=40 B=30 C=20 D= / MCA014AB12 černá / I 53

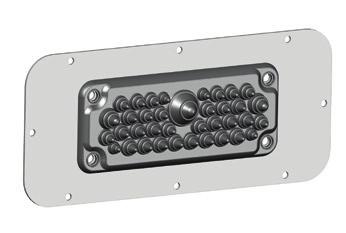

55 Přírubové desky pro Rittal AE, držáky na dokumenty Přírubové desky s velikostí výřezu C (FL21) jsou určeny pro kompaktní rozváděčové skříně Rittal AE série. Povrchová úprava je provedena práškovou barvou v odstínu RAL Při instalaci je doporučeno připevnění pomocí šroubů s utahovacím momentem 2 Nm. Objednací číslo MMZ0001A30 MMZ0002A30 Typ Rittal AE velikost 4: 1x výřez FL21 kovová deska Rittal AE velikost 5: 2x výřez FL21 kovová deska , Rittal Rittal AE AE velikost size 5: 5: 2xFL21 FL 21 Rittal Rittal AE AE velikost size 4: FL2 4: 1 FL21 Držáky na dokumenty Držák na dokumenty slouží pro uložení dokumentů formátu A4 nebo A6 (technická dokumentace, revizní zpráva atd.) do kovových nebo plastových rozvodných skříní. Na stěnu skříně je možné držák nalepit oboustrannou samolepící páskou, která je již na držáku připravena, nebo připevnit pomocí samořezných šroubů (nejsou součástí), pro které jsou předlisovány dva oválné otvory o velikosti 4,2 mm. Držák je vyroben z nárazuvzdorné umělé hmoty (PS) a dodáván v šedé barvě (odstín RAL 7035). A4 236 A6 Double-sided double-sided oboustranná tapepáska Objednací číslo Šedá (RAL 7035) * Držák A4 MLE0004A26 Objednací číslo Šedá (RAL 7035) * Držák A6 MLE0006A26 A6 Šířka / výška / délka [mm] 264 / 236 / 33 Hmotnost [g] 132 Balení [ks] 50 Šířka / výška / délka [mm] 140 / 170 / 24 Hmotnost [g] 83 Balení [ks] 200 Materiál PS Materiál PS double-sided oboustranná Double-sided tape páska * (na objednávku je možné zhotovit jiné barevné provedení v odstínu RAL - min. 300 ks) 54 I

56 Zkratové kulové body Zkratové kulové body jsou určeny pro zkratování a uzemnění živých částí elektrických zařízení. Tyto kulové body jsou zhotoveny z mědi a jsou elektrolyticky pozinkovány. Produkty jsou testovány a certifikovány v souladu se standardy IEC/EN (5.7). NOVÉ Objednací číslo 20 mm / M12 25 mm / M12 30 mm / M12 30 mm / M16* MGA2012M10 MGA2512M10 MGA3012M10 MGA3016M10 The diameter of the spherical portion (D) [mm] Length (L) [mm] Dimension TL / AV / D1 [mm] 16 / 27 / / 27 / / 27 / / 27 / 30 Thread (T) M12 (vnitřní) M12 (vnitřní) M12 (vnitřní) M16 (vnitřní) Max. zkratový proud 23.7 ka/1s 29.6 ka/1s 29.6 ka/1s 25 ka/1s Hmotnost [g] Balení [ks] * Zkratový kulový bod šikmý 30 Adaptér M12 je kompatibilní se všemi třemi výše uvedenými typy (M12) zkratových kulových bodů. Adaptér je zhotoven z oceli a je pozinkován. Objednací číslo Adaptér M12-M12 MGA0012M10 Délka [mm] 75 Typ závitu (T) M12 (vnější) Hmotnost [g] 53 Balení [ks] 20 Cu pásky Zemnící objímka ZO 16 Je určena pro měděné a pozinkované ocelové trubky od průměru 10 mm do 50 mm a max. průřezu vodiče 16 mm2. Objednací číslo Zemnící objímka ZO 16 Zemnicí páska 0,5 m Zemnicí páska 10 m Zemnicí páska 50 m Nerez, Ocel (Zn) MAE0160Z Měděná - MME005CU01 MME010CU01 MME050CU01 Nerezová - MME010SS01 MME010SS01 MME050SS01 Rozměr [mm] x x x 15 Délka [mm] Hmotnost [g] / 18 (1 ks) 403 / / 1800 Balení [ks] I 55

57 Nosné lišty DIN Montážní lišty DIN jsou certifikovány a standardizovány dle EN Slouží k montáži prvků a přístrojů (řadové svorky, jističe, stykače, chrániče atd.) a jsou nabízeny v různém provedení: v hloubce 7,5 mm nebo 15 mm, plné či perforované s otvory různých průměrů a délek. Standardizovaná dodávaná délka je mm. Kratší unifikované délky jsou dodávány na zakázku. Kromě těchto délek je možné dodat jakékoli délky do 2000 mm a to od minimální počtu 100 ks. Kromě nabízených profilů jsou dodávané také profily nekatalogové ve specifickém provedení. DIN lišty jsou vyrobeny z oceli tř. 11, povrchově upravené v provedení SENDZIMIR dle EN Na objednávku je možné dodat lišty vyrobené z mědi, hliníku či nerezové oceli. TS 35 x 7,5 plná Objednací číslo Délka [mm] Hmotnost [g] Balení [m] 1 MMD7520A ,5 35 MMD7510A MMD7508A MMD7506A MMD7503A TS 35 x 7,5 perforovaná (5,2 x 25 mm) Objednací číslo Délka [mm] Hmotnost [g] Balení [m] 7, ,2 MMD7520B MMD7510B MMD7508B MMD7506B MMD7503B TS 35 x 7,5 perforovaná (6,3 x 18 mm) Objednací číslo Délka [mm] Hmotnost [g] Balení [m] 25 6,3 MMD7520C MMD7510C ,5 MMD7508C MMD7506C MMD7503C TS 35 x 15 plná Objednací číslo Délka [mm] Hmotnost [g] Balení [m] 1,5 MMD1520A MMD1510A MMD1508A MMD1506A MMD1503A I

58 Nosné lišty DIN TS 35 x 15 perforovaná (5,2 x 25 mm) Objednací číslo Délka [mm] Hmotnost [g] Balení [m] ,2 MMD1520B MMD1510B MMD1508B MMD1506B MMD1503B TS 35 x 15 perforovaná (6,3 x 18 mm) Objednací číslo Délka [mm] Hmotnost [g] Balení [m] 25 6,3 MMD1520C MMD1510C MMD1508C MMD1506C MMD1503C Držáky DIN lišt Držáky (podpěry) lišt DIN slouží k připevnění montážních lišt DIN a vymezit tak vzdálenost mezi přístroji a montážní stěnou rozvaděče. Šikmé držáky DIN slouží k uchycení montážní lišty pod úhlem 30, na ploché držáky je možné umístit montážní DIN lišty vodorovně se stěnou. Všechny držáky mají otvor s metrickým závitem M6 s náběhem pro velmi snadné a pohodlné připojení montážní lišty DIN. Držáky DIN lišt jsou vyrobeny z oceli galvanicky pozinkované. Držák DIN lišty plochý Držák DIN lišty šikmý - rozteč montážních otvorů 60 mm Objednací číslo Typ Závit Balení (ks) MMD6420A23 Držák lišty DIN plochý H20 M6 50 MMD6425A23 Držák lišty DIN plochý H25 M6 50 MMD6430A23 Držák lišty DIN plochý H30 M6 50 MMD6440A23 Držák lišty DIN plochý H40 M6 50 MMD6450A23 Držák lišty DIN plochý H50 M6 50 MMD6470A23 Držák lišty DIN plochý H70 M6 50 Objednací číslo Typ Závit Balení (ks) MMD6049B23 Držák lišty DIN šikmý H49 M6 50 MMD6058B23 Držák lišty DIN šikmý H58 M6 50 MMD6068B23 Držák lišty DIN šikmý H68 M6 50 MMD6078B23 Držák lišty DIN šikmý H78 M6 50 MMD6088B23 Držák lišty DIN šikmý H88 M6 50 MMD6098B23 Držák lišty DIN šikmý H98 M6 50 MMD6490A23 Držák lišty DIN plochý H90 M (H) Slot 12 x MA Slot 12 x 7 H (H) Slot 10 x 7 6MA H Slot 7x12 6 MA 20 Slot 7x Slot 7x10 58 ø MA Slot 7x Montážní klipy Umožňují montáž prvků, které nelze upnout přímo na lištu DIN a jsou nabízeny ve dvou typových provedeních (se závitem M4 nebo M5). Klipy jsou zhotoveny z poniklované oceli. Objednací číslo Typ Hmotnost (g) Balení (ks) MMD5104A23 FIX-KLIP M MMD5105A23 FIX-KLIP M I 57

59 Gelová pouzdra Gelová pouzdra Průchozí i odbočovací provedení Pro vodiče od 1,5 do 185 mm2 5 let záruka Rozebíratelné spojení pro opakované použití Krytí IP 68 Vyrobeno v Itálii 58 I

60 Gelová pouzdra BREAK Gelová pouzdra jsou určena k izolovanému uložení a ochraně jednopólového nebo vícepólového propojení v sítích do 1000V. Tyto pouzdra jsou k dispozici ve dvou provedeních. Průchozí - čtyři provedení (BREAK 25, 30, 50 a 100), Odbočné jedno provedení (BREAK 50Y) Velikost použitého pouzdra je závislá především na propojovaném průřezu vodičů (1,5 185 mm2) a počtu spojů realizovaných společně v gelovém pouzdře. Uložení spoje v gelovém pouzdře může také ovlivnit typ použité spojky (izolovaná, bez izolace). Konstrukce a provedení pouzdra zabezpečuje takovou kvalitu krytí, že spoj je možno uložit i do složitého prostředí (půda, voda, venkovní prostředí) bez dalších ochranných nebo izolačních prostředků. Technická specifikace Stupeň ochrany IP 68 Použití v teplotním rozmezí -20 C až + 90 C V souladu s normami EN (0.6/1 kv) EN Rohs direktīva 2011/65/EC 20-37/2-1, 20-37/7 EN Objednací číslo Break 25 Break 30 Break 50 Break 50Y Break 100 MBG0025A24 MBG0030A24 MBG0050A24 MBG0050Y24 MBG0100A24 Rozměr 70 x 42 mm 100 x 59 mm 165 x 62 mm 180 x 105 mm 220 x 100 mm OBR. 1 OBR. 2 Pokyny k instalaci 1. Odizolujte kabely v místě budoucího spojení. 2. Spojte vodiče vhodným způsobem. V případě neizolovaných spojek použijte plastový separátor. 3. Zatlačte spojené kabely do gelového pouzdra v místě vstupu a výstupu gelového pouzdra. 4. Zafixujte kabely přiloženými stahovacími páskami. (Obr.1) 5. Zaklapněte víčko gelového pouzdra a zkontrolujte zda gel obalil kabely v místech výstupu z gelového pouzdra. Pokud ne otevřete znovu víko a vložte kus dříve odstraněné kabelové izolace do gelu, tak aby po zavření pouzdra gel obalil kabely v místě výstupu z pouzdra. 6. Pevně stáhněte pouzdro na koncích pomocí přiložených spon (Obr.2) I 59

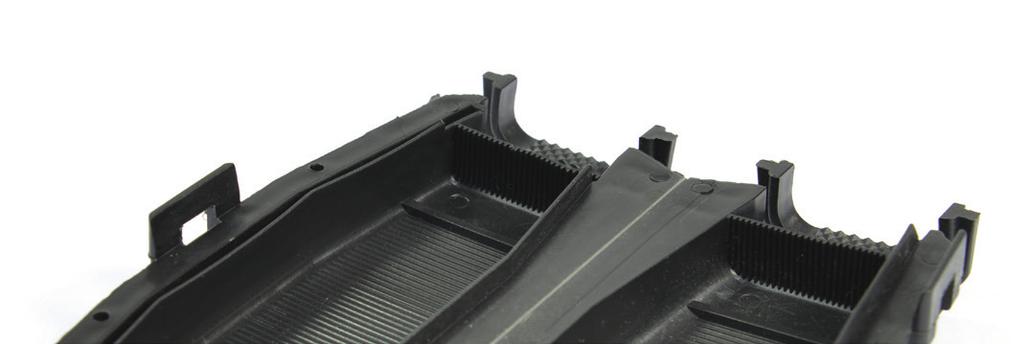

61 Gelová pouzdra BREAK Konstrukce pouzdra Dělené polypropylénové tělo gelového spoje je řešeno vodě odolným způsobem. Mechanická odolnost pouzdra je zabezpečena vnitřním příčným žebrováním stěn (1). Stěny výstupů z pouzdra jsou opatřeny prolisy (2), které umožní uvolnění vnitřního přetlaku při uložení a uzamčení spoje (vytlačení gelu přes zeslabené prolisované stěny výstupů a dokonalé utěsněni vnitřního prostoru pouzdra). Na vnějších koncích stěn pouzdra je speciální povrch (3), který aretuje vodič (kabel) v požadované poloze. Součástí gelového pouzdra jsou dvě oddělovací přepážky, které mohou po složení vytvořit uvnitř pouzdra až čtyři izolované sekce. Konce pouzder jsou opatřeny otvory pro snadnou montáž aretačních pásků. Výhody Použití ve většině typů prostředí (horké, mokré, venkovní, voda, atd.) Opakované použití přístup ke spoji Rychlá a snadná manipulace bez použití dalších nástrojů Dokonalé izolační vlastnosti Mechanická odolnost, zabezpečení proti vytržení vodičů Odolnost vůči chemickým vlivům a UV záření Konzistence izolačního gelu zabraňuje samovolnému úniku z pouzdra Obsah balení* Polypropylenové pouzdro s gelovou náplní Sestava izolačních přepážek Aretační pásky Objednací číslo Název Typ připojení Hl. vodič (mm 2 ) Odb. vodič (mm 2 ) Hl. vodič (mm 2 ) Odb. vodič (mm 2 ) Hl. vodič (mm 2 ) Odb. vodič (mm 2 ) Hl. vodič (mm 2 ) Odb. vodič (mm 2 ) Bal. (pcs) Rozměry (mm) Min. Maks. Min. Maks. Min. Maks. Min. Maks. Min. Maks. Min. Maks. Min. Maks. Min. Maks. A B C MBG0025A24 BREAK25 Hl. vedení Odb. vedení MBG0030A24 BREAK30 Hl. vedení Odb. vedení MBG0050A24 BREAK50 Hl. vedení Odb. vedení MBG0100A24 BREAK100 Hl. vedení Odb. vedení MBG0050Y24 BREAK50Y Hl. vedení Odb. vedení I

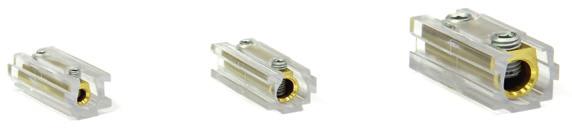

62 Modulární svorky MC Modulární svorky jsou nabízeny ve třech jednopólových typech MC06, MC16, MC35, které umožňují upnutí vodiče o jmenovitém průřezu 6 mm2, 16 mm2, 35 mm2. Svorky stejného typu mohou být sestaveny v různých konfiguracích od dvou až do pěti pólové sestavy. V případě třípólové a pětipólové kombinace se svorky skládají do pyramidové struktury, která optimalizuje využití prostoru a proto jsou doporučeny pro využití zejména v gelových pouzdrech BREAK. Je také možné vytvářet modely s odlišnými profily. Materiály Samozhášivý transparentní polykarbonát izolační pouzdro Mosaz CW 614 N elektrovodná část Pozinkovaná ocel upínací šrouby Technická specifikace Provozní teplota od -20 C do +90 C Jmenovité izolační napětí: 500 V Jmenovitý proud: 24 A (MC06), 41 A (MC16) a 76 A (MC35) Utahovací moment: 0,6 Nm (MC06), 1,8 Nm (MC16) a 10 Nm (MC35) Hořlavost V-2 dle UL94 Zkouška požárního nebezpečí IEC Zkouška žhavou smyčkou (EN ) Výhody Možnost sestavení dvou až pěti pólové sestavy Rychlé a snadné spojení Dvojitá izolace Rychlá údržba Rozebíratelné spojení Vysoký stupeň ochrany Flexibilita Úspora prostoru při tří až pětipólovém použití Certifikace a směrnice IEC/EN EN :2004 EN :2004 Rohs 2011/65/CE Objednací číslo MC06 MC16 MC35 MAH0006A24 MAH0016A24 MAH0035A24 Hlavní spojení max. průřez vodiče (mm2) Odbočné spojení Průběžný vodič Odbočný vodič min. průřez (mm 2 ) max. průřez (mm 2 ) min. průřez (mm 2 ) max. průřez (mm 2 ) Balení (ks) A Rozměr (mm) B C D D A B C I 61

63 Spojovací neizolované svorky MH Spojovací neizolované svorky jsou určeny především ke spojení dvou i více vodičů, drátů, lan nebo k využití v jiných aplikacích, například při použití gelových pouzder (viz str. 59). Svorky jsou zhotoveny z pozinkovaného hliníku a jsou vhodné pro Al i Cu vodiče. Stupeň krytí je IP 00. Objednací číslo MH 35 MH 50 MH 95 MH 150 MAH1035E10 MAH1050E10 MAH1095E10 MAH10150E10 Rozsah upínaných vodičů Cu, Al [mm 2 ] 2,5 35 1, Jmenovitý proud [A] 135 (Cu) / 120 (Al) 160 (Cu) / 145 (Al) 245 (Cu) / 220 (Al) 320 (Cu) / 290 (Al) Šířka / výška / délka [mm] 12 / 24 / / 29 / / 39 /44 46 / 46 / 44 Hlava šroubu inbus č. 4 inbus č. 5 inbus č. 6 inbus č. 6 Utahovací moment [Nm] 3 Nm (2,5 16 mm 2 ) 6 Nm (25 35 mm 2 ) - 1,5 Nm (1,5 2,5 mm 2 ) 5 Nm (4 10 mm 2 ) 10 Nm (16 50 mm2) 12 Nm (6 25 mm2) 22 Nm (35 95 mm2) - 14 Nm (25 50 mm2) 25 Nm ( mm2) 30 Nm ( mm2) Hmotnost [g] Balení [ks] Objednací číslo MH 240 MH 35-2 MH 50-2 MAH10240E10 MAH2035E10 MAH2050E10 Rozsah upínaných vodičů Cu, Al [mm 2 ] Jmenovitý proud [A] 425 (Cu) / 380 (Al) 135 (Cu) / 120 (Al) 160 (Cu) / 145 (Al) Šířka / výška / délka [mm] 32 / 57 / / 24 / / 29 / 35 Hlava šroubu inbus č. 8 inbus č. 4 inbus č. 5 Utahovací moment [Nm] 26 Nm ( mm 2 ) 40 Nm ( mm 2 ) - 3 Nm ( mm2) 6 Nm (25 35 mm2) Nm (1.5 2,5 mm2) 5 Nm (4 10 mm2) 10 Nm (16 50 mm²) Hmotnost [g] Balení [ks] I

64 Svorkovnice pro stožáry veřejného osvětlení SVE Svorkovnice pro stožáry veřejného osvětlení typu SVE jsou nabízeny v provedení pro použití v soustavě TN-C nebo TN-S. Svorkovnice je sestavena z řadových svorek a příslušenství značky CABUR (průchozí svorky CBC, zemnicí svorka TEC). Svorkovnice typu SVE jsou standardně osazeny pojistkovou svorkou SFR.4, pojistkovým spodkem E14 nebo E27. V případě zájmu o další jistící prvek lze tento přiobjednat. V nestandardním provedení jsou svorkovnice osazovány jističem, nebo pojistkovým odpojovačem. Všechny typy svorkovnic (standardní i nestandardní provedení) je možné osadit přepěťovou ochranou. Svorkovnice jsou umístěny na montážní liště DIN o délce 300 mm. Tuto lištu lze upnout do všech stožárů VO. Další technické informace jednotlivých svorek naleznete u konkrétního použitého typu v produktovém katalogu. Na stožárové svorkovnice je vydáno prohlášení o shodě na základě vydaných certifikátů na jednotlivé použité výrobky, které jsou zkoušeny dle: IEC ; IEC ; IEC ; IEC 60715; EN Krytí svorkovnic SVE je IP20. Svorkovnice je také možné sestavit z jiných typů řadových svorek (CBC.6, CBC.10), nebo dle přání zákazníka. Lze je dodat i s jiným jistícím prvkem, např. přepěťovou ochranou. Objednací číslo SVE01 SVE01-E14 SVE01-E27 Použití v soustavě TN-C, průchozí TN-C, průchozí TN-C, průchozí Složení svorkovnice 6x CBC.16 1x TEC.16 (PE) 1x SFR.4 6x CBC.16 1x TEC.16 (PE) 1x E14 6x CBC.16 1x TEC.16 (PE) 1x E27 Jmenovitý průřez [mm2] Rozsah upínaných vodičů [mm2] 1,5 25 1,5 25 1,5 25 Jmenovité napětí [V] Jmenovitý proud [A] Šířka / výška / délka [mm] 53 / 62 / / 62 / / 62 / 148 Délka lišty DIN [mm] Hmotnost [g] Balení (ks) Objednací číslo SVE02 SVE02-E14 SVE02-E27 Použití v soustavě TN-C, odbočovací TN-C, odbočovací TN-C, odbočovací Složení svorkovnice 8x CBC.16 1x TEC.16 (PE) 1x SFR.4 8x CBC.16 1x TEC.16 (PE) 1x E14 8x CBC.16 1x TEC.16 (PE) 1x E27 Jmenovitý průřez [mm2] Rozsah upínaných vodičů [mm2] 1,5 25 1,5 25 1,5 25 Jmenovité napětí [V] Jmenovitý proud [A] Šířka / výška / délka [mm] 53 / 62 / / 62 / / 62 / 172 Délka lišty DIN [mm] Hmotnost [g] Balení (ks) I 63

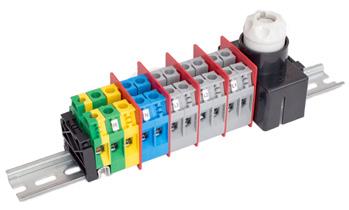

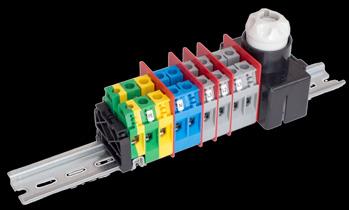

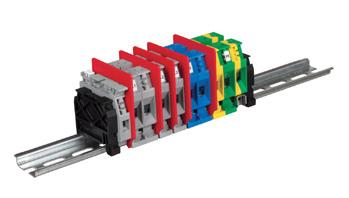

65 Svorkovnice pro stožáry veřejného osvětlení SVE Objednací číslo SVE03 SVE03-E14 SVE03-E27 Použití v soustavě TN-S, průchozí TN-S, průchozí TN-S, průchozí Složení svorkovnice 8x CBC.16 1x TEC.16 (PE) 1x SFR.4 8x CBC.16 1x TEC.16 (PE) 1x E14 8x CBC.16 1x TEC.16 (PE) 1x E27 Jmenovitý průřez [mm2] Rozsah upínaných vodičů [mm2] 1,5 25 1,5 25 1,5 25 Jmenovité napětí [V] Jmenovitý proud [A] Šířka / výška / délka [mm] 53 / 62 / / 62 / / 62 / 174 Délka lišty DIN [mm] Hmotnost [g] Balení (ks) Objednací číslo SVE04 SVE04-E14 SVE04-E27 Použití v soustavě TN-S, odbočovací TN-S, odbočovací TN-S, odbočovací Složení svorkovnice 10x CBC.16 1x TEC.16 (PE) 1x SFR.4 10x CBC.16 1x TEC.16 (PE) 1x E14 10x CBC.16 1x TEC.16 (PE) 1x E27 Jmenovitý průřez [mm2] Rozsah upínaných vodičů [mm2] 1,5 25 1,5 25 1,5 25 Jmenovité napětí [V] Jmenovitý proud [A] Šířka / výška / délka [mm] 53 / 62 / / 62 / / 62 / 199 Délka lišty DIN [mm] Hmotnost [g] Balení (ks) I

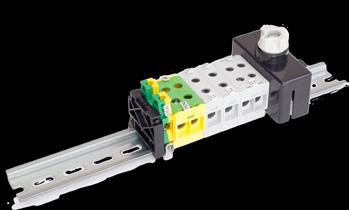

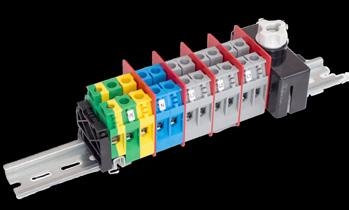

66 Svorkovnice pro stožáry veřejného osvětlení SVU Univerzální stožárové svorkovnice SVU se vyznačují mimořádnou kompaktností a tuhostí. Výrazně menší velikost oproti standardním typům, maximální připojitelnost až 35 mm2, dokonalejší přístup k boční montáži vodičů a rozdělovací svorky bez dodatečných propojek, činí z těchto svorkovnic vynikající řešení v prostorách s omezením montáže a všude tam, kde je požadováno komfortní nové řešení. Svorkovnice pro stožáry veřejného osvětlení typu SVU jsou nabízeny v provedení pro použití v soustavě TN-C nebo TN-S. Svorkovnice je sestavena z univerzálních svorek OTL značky OUNEVA (průchozí jednoduché a dvojité svorky), a z řadových svorek a příslušenství značky CABUR (zemnicí svorka TEC a pojistková svorka SFR). Svorkovnice typu SVE jsou standardně osazeny pojistkovou svorkou SFR.4, pojistkovým spodkem E14 nebo E27. V případě zájmu o další jistící prvek lze tento doobjednat. V nestandardním provedení jsou svorkovnice osazovány jističem, nebo pojistkovým odpojovačem. Všechny typy svorkovnic (standardní i nestandardní provedení) je možné osadit přepěťovou ochranou. Svorkovnice jsou umístěny na montážní liště DIN o délce 300 mm. Tuto lištu lze upnout do všech stožárů VO. Další technické informace jednotlivých svorek naleznete u konkrétního použitého typu v produktovém katalogu. Na stožárové svorkovnice je vydáno prohlášení o shodě na základě vydaných certifikátů na jednotlivé použité výrobky, které jsou zkoušeny dle: IEC ; IEC ; IEC ; IEC 60715; EN ; EN :2003. Krytí svorkovnic SVU je IP20. Svorkovnice lze dodat také s jiným jistícím prvkem, např. přepěťovou ochranou. Objednací číslo SVU01 SVU01-E14 SVU01-E27 Použití v soustavě TN-C, průchozí TN-C, průchozí TN-C, průchozí Složení svorkovnice 2X OTL 35 2x OTL x TEC.10 (PE) 1x SFR.4 6x CBC.16 2x OTL x TEC.10 (PE) 1x E14 6x CBC.16 2x OTL x TEC.10 (PE) 1x E27 Jmenovitý průřez [mm2] Rozsah upínaných vodičů [mm2] 2,5 35 2,5 35 2,5 35 Jmenovité napětí [V] Jmenovitý proud [A] Šířka / výška / délka [mm] 52 / 52 / / 52 / / 52 / 153 Délka lišty DIN [mm] Hmotnost [g] Balení (ks) Objednací číslo SVU02 SVU02-E14 SVU02-E27 Použití v soustavě TN-C, odbočovací TN-C, odbočovací TN-C, odbočovací Složení svorkovnice 4x OTL x TEC.10 (PE) 1x SFR.4 4x OTL x SFR.4 1x E14 4x OTL x TEC.10 (PE) 1x E27 Jmenovitý průřez [mm2] Rozsah upínaných vodičů [mm2] 2,5 35 2,5 35 2,5 35 Jmenovité napětí [V] Jmenovitý proud [A] Šířka / výška / délka [mm] 52 / 52 / / 52 / /52 / 176 Délka lišty DIN [mm] Hmotnost [g] Balení (ks) I 65

67 Svorkovnice pro stožáry veřejného osvětlení SVU Objednací číslo SVU03 SVU03-E14 SVU03-E27 Použití v soustavě TN-S, průchozí TN-S, průchozí TN-S, průchozí Složení svorkovnice 2x OTL 35 3x OTL x TEC.10 (PE) 1x SFR.4 2x OTL 35 3x OTL x TEC.10 (PE) 1x TEC.10 (PE) 2x OTL 35 3x OTL x TEC.10 (PE) 1x E27 Jmenovitý průřez [mm2] Rozsah upínaných vodičů [mm2] 2,5 35 2,5 35 2,5 35 Jmenovité napětí [V] Jmenovitý proud [A] Šířka / výška / délka [mm] 52 / 52 / / 52 / /52 / 182 Délka lišty DIN [mm] Hmotnost [g] Balení (ks) Objednací číslo SVU04 SVU04-E14 SVU04-E27 Použití v soustavě TN-S, odbočovací TN-S, odbočovací TN-S, odbočovací Složení svorkovnice 5x OTL x TEC.10 (PE) 1x SFR.4 5x OTL x TEC.10 (PE) 1x E14 5x OTL x TEC.10 (PE) 1x E27 Jmenovitý průřez [mm2] Rozsah upínaných vodičů [mm2] 2,5 35 2,5 35 2,5 35 Jmenovité napětí [V] Jmenovitý proud [A] Šířka / výška / délka [mm] 52 / 52 / / 52 / /52 / 203 Délka lišty DIN [mm] Hmotnost [g] Balení (ks) I

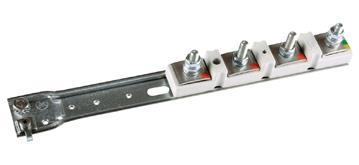

68 Svorkovnice pro stožáry veřejného osvětlení SR Svorkovnice pro stožáry veřejného osvětlení SR jsou určeny pro ocelové bezpaticové a paticové stožáry. Výhoda svorkovnic SR spočívá v jejich univerzálnosti (univerzální držák svorkovnice, snadné osazení pojistek, univerzální příložky z nerezové oceli pro hliníkové a měděné kabely) a dále ve zvětšení povrchových cest mezi fázovými a nulovým vodičem prostřednictvím drážek na izolačním tělese svorkovnice, čímž je snížena možnost elektrického průrazu. Standardní provedení hlavních svorek všech tří řad rozvodnic umožňuje připojení dvou vodičů průřezu max. 4x35 mm2, (příp. 5x25 mm2). Svorkovnice SR jsou standardně vyráběny v elektrickém krytí IP00. Použitím krytu tělesa svorkovnice (kryt KS8) a doplňkového krytu pojistek (kryt DKP) je zajištěno krytí IP20, čímž jsou splněny podmínky normy ČSN Po instalaci ve stožáru VO mají svorky SR elektrické krytí IP40. SR720/UN, IP00 SR721-14/UN, IP00 SR721-25/UN, IP00 STOŽÁROVÉ SVORKOVNICE MAXIMA Ř ADY SR 72 STOŽÁROVÉ SVORKOVNICE MAXIMA Ř ADY SR 56 Objednací číslo Typ Typ jistícího prvku Rozměry MPA0101A22 SR720/UN, IP00 bez jištění 315x35x75 MPA0102A22 SR721-14/UN, IP00 1x E14 315x72x75 MPA0103A22 SR722-14/UN, IP00 2x E14 315x72x75 MPA0104A22 SR723-14/UN, IP00 3x E14 405x72x75 MPA0105A22 SR724-14/UN, IP00 4x E14 405x72x75 MPA0107A22 SR721-25/UN, IP00 1x E27 315x80x90 MPA0108A22 SR722-25/UN, IP00 2x E27 315x80x90 MPA0109A22 SR721-OP/UN, IP00 1x poj. odpojovač 315x51x75 MPA0110A22 SR722-OP/UN, IP00 2x poj. odpojovač 315x51x75 Objednací číslo Typ Typ jistícího prvku Rozměry MPA0303A22 SR562-14/UN, IP00 2x E14 335x72x75 MPA0304A22 SR563-14/UN, IP00 3x E14 415x72x75 MPA0305A22 SR564-14/UN, IP00 4x E14 415x72x75 MPA0307A22 SR561-25/UN, IP00 1x E27 335x80x90 MPA0308A22 SR562-25/UN, IP00 2x E27 335x80x90 MPA0309A22 SR561-OP/UN, IP00 1x poj. odpojovač 335x51x75 MPA0310A22 SR562-OP/UN, IP00 2x poj. odpojovač 335x51x75 MPA0311A22 SR563-OP/UN, IP00 3x poj. odpojovač 335x51x75 MPA0321A22 SR560/UN, IP00, odb. bez jištění 335x80x75 MPA0111A22 SR723-OP/UN, IP00 3x poj. odpojovač 315x51x75 MPA0121A22 SR720/UN, IP00, odb. bez jištění 315x80x75 STOŽÁROVÉ SVORKOVNICE MAXIMA Ř ADY SR 95 P Ř ÍSLUŠENSTVÍ STOŽÁROVÝCH SVORKOVNIC Objednací číslo Typ Typ jistícího prvku Rozměry MPA0203A22 SR952-14/UN, IP00 2x E14 295x72x65 MPA0204A22 SR953-14/UN, IP00 3x E14 375x72x65 MPA0205A22 SR954-14/UN, IP00 4x E14 375x72x65 MPA0207A22 SR951-25/UN, IP00 1x E27 295x80x90 MPA0208A22 SR952-25/UN, IP00 2x E27 295x80x90 MPA0209A22 SR951-OP/UN, IP00 1x poj. odpojovač 295x51x75 MPA0210A22 SR952-OP/UN, IP00 2x poj. odpojovač 295x51x75 MPA0211A22 SR953-OP/UN, IP00 3x poj. odpojovač 295x51x75 Objednací číslo MPA0531A22 MPA0532A22 MPA0533A22 MPA0534A22 MPA0119A22 MPA0008A22 MPA2114A22 MPA2113A22 MPA2304A22 MPA2310A22 Typ Kryt KS 8-IP20 pro SR72 Kryt KS 6-IP20 pro SR95, SR56 Kryt KS 80-IP20 pro SR72 s odpínačem (OP) Kryt KS 6-IP20 pro SR95, SR56 s odpínačem (OP) Kryt KP 14-IP20 pro E14 Kryt KP 27-IP20 pro E27 Pojistkový spodek E14 Neozed Pojistkový spodek E27 Neozed Pojistková hlavice E14 Neozed Pojistková hlavice E27 Neozed I 67
