Hnací kola pro vysoké zatížení s drážkou v náboji, s elastickými celogumovými obručemi, disky z litiny

Transkript

1 Série: GEVN Hnací pro vysoké zatížení s drážkou, s elastickými celogumovými obručemi, disky z litiny kg 65 Shore A -30 C C krátkodobě až +100 C Kola série GEVN: Obruč: z kvalitní elastické plné gumy v kvalitě pro hnací funkci, tvrdost 65 Shore A, s ocelovou výztuží, velmi vysoký jízdní komfort, tichý chod, velmi šetrná k jízdnímu povrchu, otěruvzdorná, barva - černá. Ø 400 a 500 mm: z kvalitní elastické plné gumy v kvalitě pro lehký chod, tvrdost 65 Shore A, armována ocelovým drátem, nízký valivý odpor. (Popis materiálu na straně 38) Disk: z robustní šedé litiny, otvor a drážka podle DIN 6885, lakovaný, barva - antracit. chemická odolnost proti mnoha agresivním médiím, ne však vůči olejům (tabulka na straně 36-37). : -30 C až +80 C, krátkodobě až +100 C. Při okolních teplotách nad +60 C se snižuje. Přehled sérií kol na straně 56 Ø při 4 km/h při 16 km/h drážky GEVN 160/25H H7 8 JS9 28,3 60 GEVN 200/25H H7 8 JS9 28,3 60 GEVN 200/30H H7 8 JS9 33,3 60 GEVN 250/30H H7 8 JS9 33,3 60 GEVN 250/40H H7 12 JS9 43,3 60 GEVN 252/40H H7 12 JS9 43,3 80 GEVN 302/35H H7 10 JS9 38,3 90 GEVN 360/35H H7 10 JS9 38,3 60 GEVN 362/40H H7 12 JS9 43,3 75 GEVN 400/40H H7 12 JS9 43,3 75 GEVN 405/50H H7 14 JS9 53,8 130 GEVN 415/50H H7 14 JS9 53,8 75 GEVN 425/60H H7 18 JS9 64,4 150 GEVN 500/40H H7 12 JS9 43,3 90 GEVN 520/50H H7 14 JS9 53,8 100 GEVN 610/80H H7 22 JS9 85,4 150 GEVN 620/80H H7 22 JS9 85,4 200 s ocelovým páskem armováno ocelovým drátem varianty/příslušenství s obručemi s ocelovou výztuží v oděruvzdorné kvalitě Technický popis strana 38 Dodatek k obj.číslu Dodává se pro -STR na vyžádání 460 we innovate mobility

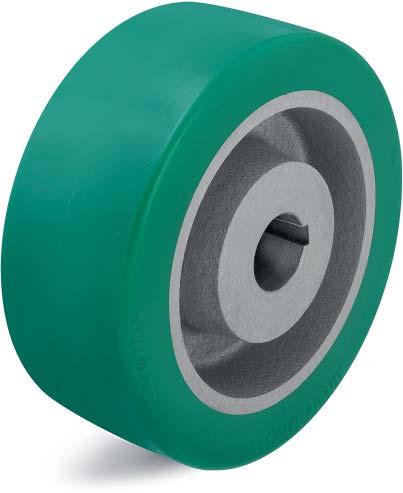

2 Série: GSTN Hnací pro vysoké zatížení, s drážkou, s polyuretanovým běhounem z Softhane, disk z litiny kg 75 Shore A Softhane Kola série GSTN: Obruč: z kvalitního, reakčně nalitého polyuretanového elastomeru Softhane, tvrdost 75 Shore A, velmi vysoký jízdní komfort díky zvláště silnému, elastickému běhounu, tichý chod, nízký valivý odpor, velmi šetrná k jízdnímu povrchu, velmi otěruvzdorná, vysoce odolná proti proříznutí a dalšímu trhání, barva - zelená, bezestopá, nebarví kontaktní materiály, velmi dobrá chemická přilnavost k disku. Disk: z robustní šedé litiny,otvor a drážka podle DIN 6885, lakovaný, barva - stříbrná. : -30 C až +70 C, krátkodobě. Přehled sérií kol na straně 56 Ø drážky GSTN 75/20H H7 6 JS9 22,8 40 GSTN 100/20H H7 6 JS9 22,8 40 GSTN 100/25H H7 8 JS9 28,3 40 GSTN 127/25H H7 8 JS9 28,3 60 GSTN 150/25H H7 8 JS9 28,3 60 GSTN 150/30H H7 8 JS9 33,3 60 GSTN 160/25H H7 8 JS9 28,3 60 GSTN 160/30H H7 8 JS9 33,3 60 GSTN 200/25H H7 8 JS9 28,3 60 GSTN 200/30H H7 8 JS9 33,3 60 GSTN 202/35H H7 10 JS9 38,3 80 GSTN 251/30H H7 8 JS9 33,3 60 GSTN 252/40H H7 12 JS9 43,3 80 GSTN 302/40H H7 12 JS9 43,3 80 GSTN 304/50H H7 14 JS9 53,8 100 GSTN 362/50H H7 14 JS9 53,8 75 GSTN 402/50H H7 14 JS9 53,8 80 GSTN 502/70H H7 20 JS9 74, we innovate mobility 461

3 Série: GTHN, Ø mm Hnací pro vysoké zatížení s drážkou, s polyuretanovým běhounem Extrathane, disky z litiny kg 92 Shore A Extrathane Kola série GTHN: Obruč: z kvalitního, reakčně nalitého polyuretanového elastomeru Extrathane, tvrdost 92 Shore A, tichý chod, nízký valivý odpor, šetrná k jízdnímu povrchu, velmi otěruvzdorná, vysoce odolná proti proříznutí a dalšímu trhání, barva - světle hnědá, bezestopá, nebarví kontaktní materiály, velmi dobrá chemická přilnavost k disku. Disk: z robustní šedé litiny, otvor a drážka podle DIN 6885, lakovaný, barva - stříbrná. : -30 C až +70 C, krátkodobě. Přehled sérií kol na straně 57 Ø drážky GTHN 75/20H H7 6 JS9 22,8 40 GTHN 100/20H H7 6 JS9 22,8 40 GTHN 100/25H H7 8 JS9 28,3 40 GTHN 125/20H H7 6 JS9 22,8 40 GTHN 125/25H H7 8 JS9 28,3 40 GTHN 127/25H H7 8 JS9 28,3 60 GTHN 127/30H H7 8 JS9 33,3 60 GTHN 140/25H H7 8 JS9 28,3 60 GTHN 140/30H H7 8 JS9 33,3 60 GTHN 150/25H H7 8 JS9 28,3 60 GTHN 150/30H H7 8 JS9 33,3 60 GTHN 150/35H H7 10 JS9 38,3 60 GTHN 160/25H H7 8 JS9 28,3 60 GTHN 160/30H H7 8 JS9 33,3 60 GTHN 180/25H H7 8 JS9 28,3 60 GTHN 180/30H H7 8 JS9 33,3 60 GTHN 180/35H H7 10 JS9 38,3 60 GTHN 200/25H H7 8 JS9 28,3 60 GTHN 200/30H H7 8 JS9 33,3 60 GTHN 200/35H H7 10 JS9 38,3 60 GTHN 200/40H H7 12 JS9 43,3 60 GTHN 202/35H H7 10 JS9 38,3 80 GTHN 202/40H H7 12 JS9 43,3 80 GTHN 202/50H H7 14 JS9 53,8 80 Další Ø kol viz následující strana 462 we innovate mobility

4 Série: GTHN, Ø mm Hnací pro vysoké zatížení s drážkou, s polyuretanovým běhounem Extrathane, disky z litiny kg 92 Shore A Extrathane Kola série GTHN: Obruč: z kvalitního, reakčně nalitého polyuretanového elastomeru Extrathane, tvrdost 92 Shore A, tichý chod, nízký valivý odpor, šetrná k jízdnímu povrchu, velmi otěruvzdorná, vysoce odolná proti proříznutí a dalšímu trhání, barva - světle hnědá, bezestopá, nebarví kontaktní materiály, velmi dobrá chemická přilnavost k disku. Disk: z robustní šedé litiny, otvor a drážka podle DIN 6885, lakovaný, barva - stříbrná. : -30 C až +70 C, krátkodobě. Přehled sérií kol na straně 57 Ø drážky GTHN 251/30H H7 8 JS9 33,3 60 GTHN 251/40H H7 12 JS9 43,3 60 GTHN 252/40H H7 12 JS9 43,3 80 GTHN 252/50H H7 14 JS9 53,8 80 GTHN 253/40H H7 12 JS9 43,3 100 GTHN 253/50H H7 14 JS9 53,8 100 GTHN 300/40H H7 12 JS9 43,3 60 GTHN 300/50H H7 14 JS9 53,8 60 GTHN 302/40H H7 12 JS9 43,3 80 GTHN 302/50H H7 14 JS9 53,8 80 GTHN 304/40H H7 12 JS9 43,3 100 GTHN 304/50H H7 14 JS9 53,8 100 GTHN 304/60H H7 18 JS9 64,4 100 GTHN 362/40H H7 12 JS9 43,3 75 GTHN 362/50H H7 14 JS9 53,8 75 GTHN 362/60H H7 18 JS9 64,4 75 GTHN 402/50H H7 14 JS9 53,8 80 GTHN 402/60H H7 18 JS9 64,4 80 GTHN 404/60H H7 18 JS9 64,4 100 GTHN 404/70H H7 20 JS9 74,9 100 GTHN 406/70H H7 20 JS9 74,9 125 GTHN 406/80H H7 22 JS9 85,4 125 GTHN 500/80H H7 22 JS9 85,4 100 GTHN 504/100H H7 28 JS9 106,4 150 GTHN 506/120H H7 32 JS9 127,4 200 GTHN 602/120H H7 32 JS9 127,4 150 GTHN 604/120H H7 32 JS9 127,4 200 GTHN 750/150H H7 36 JS9 158,4 200 GTHN 1000/250H H7 56 JS9 262, we innovate mobility 463

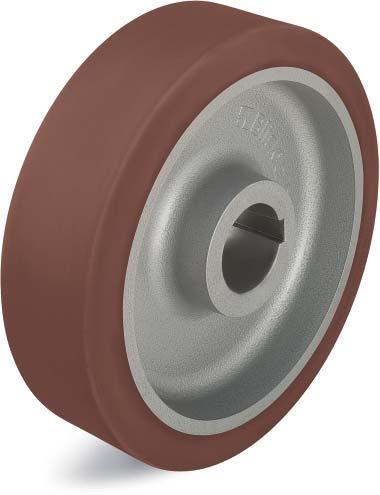

5 Série: GBN, Ø mm Hnací pro vysoké zatížení, s drážkou, s polyuretanovým běhounem z Besthane, disk z litiny kg 92 Shore A výborně Besthane Kola série GBN: Běhoun: z kvalitního, reakčně nalitého polyuretanového elastomeru Besthane, tvrdost 92 Shore A, tichý chod, velmi nízký valivý odpor, vysoce odolný vůči dynamické zátěži, šetrný k jízdnímu povrchu, velmi otěruvzdorný, vysoce odolný proti proříznutí a dalšímu trhání, barva - hnědá, bezestopý, nebarví kontaktní materiály, velmi dobrá chemická přilnavost k disku. Disk: z robustní šedé litiny, otvor a drážka podle DIN 6885, lakovaný, barva - stříbrná. : -30 C až +70 C, krátkodobě. Za normálních provozních podmínek nezúdržbová. Přehled sérií kol na straně 57 Ø při 4 km/h při 10 km/h * při 16 km/h * drážky GBN 100/20H H7 6 JS9 22,8 40 GBN 100/25H H7 8 JS9 28,3 40 GBN 101/25H H7 8 JS9 28,3 60 GBN 127/25H H7 8 JS9 28,3 60 GBN 127/30H H7 8 JS9 33,3 60 GBN 150/25H H7 8 JS9 28,3 60 GBN 150/30H H7 8 JS9 33,3 60 GBN 150/35H H7 10 JS9 38,3 60 GBN 160/25H H7 8 JS9 28,3 60 GBN 160/30H H7 8 JS9 33,3 60 GBN 200/25H H7 8 JS9 28,3 60 GBN 200/30H H7 8 JS9 33,3 60 GBN 200/35H H7 10 JS9 38,3 60 GBN 200/40H H7 12 JS9 43,3 60 GBN 202/35H H7 10 JS9 38,3 80 GBN 202/40H H7 12 JS9 43,3 80 GBN 202/50H H7 14 JS9 53,8 80 GBN 252/40H H7 12 JS9 43,3 80 GBN 252/50H H7 14 JS9 53,8 80 GBN 253/40H H7 12 JS9 43,3 100 GBN 253/50H H7 14 JS9 53,8 100 * Používání na povrchu bez překážek umožňuje výrazně vyšší i. Další Ø kol viz následující strana 464 we innovate mobility

6 Série: GBN, Ø mm Hnací pro vysoké zatížení, s drážkou, s polyuretanovým běhounem z Besthane, disk z litiny kg 92 Shore A výborně Besthane Kola série GBN: Běhoun: z kvalitního, reakčně nalitého polyuretanového elastomeru Besthane, tvrdost 92 Shore A, tichý chod, velmi nízký valivý odpor, vysoce odolný vůči dynamické zátěži, šetrný k jízdnímu povrchu, velmi otěruvzdorný, vysoce odolný proti proříznutí a dalšímu trhání, barva - hnědá, bezestopý, nebarví kontaktní materiály, velmi dobrá chemická přilnavost k disku. Disk: z robustní šedé litiny, otvor a drážka podle DIN 6885, lakovaný, barva - stříbrná. : -30 C až +70 C, krátkodobě. Za normálních provozních podmínek nezúdržbová. Přehled sérií kol na straně 57 Ø při 4 km/h při 10 km/h * při 16 km/h * drážky GBN 302/40H H7 12 JS9 43,3 80 GBN 302/50H H7 14 JS9 53,8 80 GBN 304/40H H7 12 JS9 43,3 100 GBN 304/50H H7 14 JS9 53,8 100 GBN 304/60H H7 18 JS9 64,4 100 GBN 362/40H H7 12 JS9 43,3 75 GBN 362/50H H7 14 JS9 53,8 75 GBN 362/60H H7 18 JS9 64,4 75 GBN 363/70H H7 20 JS9 74,9 100 GBN 404/60H H7 18 JS9 64,4 100 GBN 404/70H H7 20 JS9 74,9 100 GBN 406/70H H7 20 JS9 74,9 125 GBN 406/80H H7 22 JS9 85,4 125 GBN 408/80H H7 22 JS9 85,4 150 GBN 500/80H H7 22 JS9 85,4 100 GBN 504/100H H7 28 JS9 106,4 150 GBN 506/120H H7 32 JS9 127,4 200 GBN 602/120H H7 32 JS9 127,4 150 GBN 604/120H H7 32 JS9 127,4 200 GBN 750/150H H7 36 JS9 158,4 200 GBN 1000/250H H7 56 JS9 262,4 300 * Používání na povrchu bez překážek umožňuje výrazně vyšší i. we innovate mobility 465

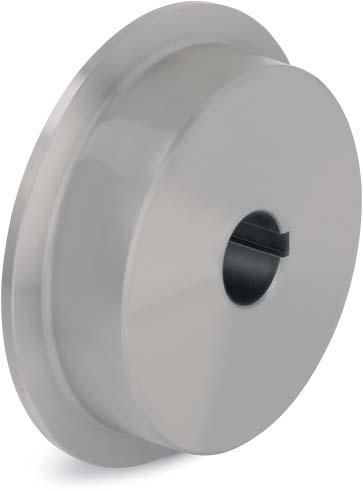

7 Série: SPKVSN Hnací s nákolkem a drážkou z plné oceli kg HB -30 C C výborně dostatečně dostatečně Kola série SPKVSN: soustružena ze speciální oceli, s lehce naolejovaným povrchem, pojezdová plocha stoupá směrem k ose o 3, otvor a drážka podle DIN 6885, velmi nízký valivý odpor, extrémně odolná vůči opotřebení, obzvláště vysoká statická a dynamická. (Popis materiálu na straně 40) chemická odolnost viz popis materiálu na straně 40. : -30 C až +300 C, snížení i o 50 % při +300 C. Nosnosti uvedené v tabulce se vztahují k dále uvedenému přiřazení s nákolkem k profi lům kolejnic podle DIN 536 (norma jeřábových kolejnic): SPKVSN 200: A 45 SPKVSN 250: A 55 SPKVSN 300: A 65. Přehled sérií kol na straně 57 Ø bez nákolku Ø vč. nákolku (D1) [mm] běhounu (T3) [mm] SPKVSN 200/40H H7 12 JS9 43,3 60 SPKVSN 250/50H H7 14 JS9 53,8 75 SPKVSN 300/60H H7 18 JS9 64,4 90 drážky 466 we innovate mobility

8 Série: GEVA Kola s přírubou pro vysoké zatížení s elastickými celogumovými obručemi, disky z litiny kg 65 Shore A -30 C C krátkodobě až +100 C Kola série GEVA: Obruč: z kvalitní elastické plné gumy v kvalitě pro lehký chod, tvrdost 65 Shore A, armována ocelovým drátem, velmi vysoký jízdní komfort, tichý chod, nízký valivý odpor, velmi šetrná k jízdnímu povrchu, barva - černá. (Popis materiálu na straně 38) Disk: z robustní šedé litiny, středový nosník se středovým otvorem a otvory pro šrouby. Otvory pro šrouby jsou opatřeny kulovými prohlubněmi pro montáž k běžným druhům přírub. Lakovaný, barva - antracit. chemická odolnost proti mnoha agresivním médiím, avšak ne vůči olejům (tabulka na straně 36-37). : -30 C až +80 C, krátkodobě až +100 C. Při okolních teplotách nad +60 C se snižuje. Přehled sérií kol na straně 57 Ø při 4 km/h při 16 km/h počet děr Ø upevňov. otv. (d2) [mm] Ø střed. díry Ø rozteč. kruž. (d1) [mm] GEVA 250/ , GEVA 252/ , GEVA 300/ , GEVA 300/ , GEVA 302/ , GEVA 302/ , GEVA 360/ , GEVA 360/ , GEVA 400/ , GEVA 400/ , GEVA 400/ , GEVA 402/ , GEVA 402/ , GEVA 402/ , GEVA 405/ , GEVA 405/ , GEVA 415/ , GEVA 500/ , GEVA 520/ , GEVA 620/ , varianty/příslušenství s obručemi s ocelovou výztuží v kvalitě pro hnací funkci Technický popis strana 38 Dodatek k obj.číslu Dodává se pro -STA na vyžádání we innovate mobility 467

9 Série: GSTA Kola s přírubou pro vysoké zatížení s polyuretanovým běhounem z Softhane, disk z litiny kg 75 Shore A Softhane Kola série GSTA: Obruč: z kvalitního, reakčně nalitého polyuretanového elastomeru Softhane, tvrdost 75 Shore A, velmi vysoký jízdní komfort díky zvláště silnému, elastickému běhounu, tichý chod, nízký valivý odpor, velmi šetří jízdní povrch, velmi otěruvzdorná, vysoce odolná proti proříznutí a dalšímu trhání, barva zelená, bezestopá, nebarví kontaktní materiály, velmi dobrá chemická přilnavost k disku. Disk: z robustní šedé litiny, středový nosník se středovým otvorem a otvory pro šrouby. Otvory pro šrouby jsou opatřeny kulovými prohlubněmi pro montáž k běžným druhům přírub. Lakovaný, barva - stříbrná. : -30 C až +70 C, krátkodobě. Přehled sérií kol na straně 58 Ø počet děr Ø upevňov. otv. (d2) [mm] Ø střed. díry Ø rozteč. kruž. (d1) [mm] GSTA 200/ , GSTA 250/ , GSTA 252/ , GSTA 302/ , GSTA 404/ , we innovate mobility

10 Série: GBA Kola s přírubou pro vysoké zatížení s polyuretanovým běhounem z Besthane, disk z litiny kg 92 Shore A výborně Besthane Kola série GBA: Běhoun: z kvalitního, reakčné nalitého polyuretanového elastomeru Besthane, tvrdost 92 Shore A, tichý chod, velmi nízký valivý odpor, vysoce odolný vůči dynamické zátěži, šetrný k jízdnímu povrchu, velmi otěruvzdorný, vysoce odolný proti proříznutí a dalšímu trhání, barva - hnědá, bezestopý, nebarví kontaktní materiály, velmi dobrá chemická přilnavost k disku. Disk: z robustní šedé litiny, středový nosník se středovým otvorem a otvory pro šrouby. Otvory pro šrouby jsou opatřeny kulovými prohlubněmi pro montáž k běžným druhům přírub. Lakovaný, barva stříbrná. : -30 C až +70 C, krátkodobě. Přehled sérií kol na straně 58 Ø při 4 km/h při 10 km/h * při 16 km/h * počet děr Ø upevňov. otv. (d2) [mm] Ø střed. díry Ø rozteč. kruž. (d1) [mm] GBA 200/ , GBA 250/ , GBA 252/ , GBA 302/ , GBA 404/ , * Používání na povrchu bez překážek umožňuje výrazně vyšší i. we innovate mobility 469

11 Série: PA Kola s pneumatikou a duší, s přírubou, disky z ocelového plechu kg 60 Shore A -30 C C výborně výborně Kola série PA: Obruč: pneumatika plněná vzduchem s blokovým dezénem, počet pláten 2 až 10, s duší, nejvyšší jízdní komfort, maximálně šetrná k jízdnímu povrchu, barva - černá, PAK ve shodě s ustanovením směrnice EU 2005/69/ES. (Popis materiálu na straně 38) Disky: lisované z ocelového plechu, sešroubované nebo svařené, středový nosník se středovým otvorem a otvory pro šrouby. Otvory pro šrouby jsou opatřeny kulovými prohlubněmi. Lakované, barva stříbrná. kolo-ø mm s hlubokým ložem ráfku Od Ø 420 mm: galvanicky zinkované, modře chromátované, neobsahují CrVI. chemická odolnost proti mnoha agresivním médiím, ne však vůči olejům (tabulka na straně 36-37). : -30 C až +50 C. Rozměry případně obruče platí pro nezatíženou, novou obruč a mohou se za kolo-ø mm s nízkým ložem ráfku provozu trochu změnit v šířce a průměru. Přehled sérií kol na straně 58 Při snížené i je maximální přípustná rychlost 25 km/h. Ø rozměr pneumatiky počet pláten při 4 km/h při 25 km/h tlak v pneumatice [bar/psi] PA 402/ ,0/ , B07 PA 412/ ,5/ , B07 PA 420/ ,5/ , R02 PA 430/ ,0/ , B08 PA 432/ ,0/ , B08 PA 464/ ,0/ , B08 PA 536/ ,0/ , B08 * R = drážkový dezén, B = blokový dezén, obrázek viz strana 198 Další rozměry připojení na vyžádání počet děr Ø upevňov. otv. (d2) [mm] Ø střed. díry Ø rozteč. kruž. (d1) [mm] typ profi lu * 470 we innovate mobility
