Teplotně a chemicky odolný, FDA kompatibilní iglidur A500

Transkript

1 Teplotně a chemicky odolný, FDA kompatibilní Produktová řada Samomazný a bezúdržbový Je v souladu s předpisy FDA (Food and Drug Administration) Pro přímý kontakt s potravinami a léčivy Teplotní odolnost od 1 C do +25 C Vysoká chemická odolnost 457

2 Teplotně a chemicky odolný, FDA kompatibilní. Plastová kluzná pouzdra vyrobená z materiálu mohou být vystavena vysokým teplotám. Složení těchto kluzných pouzder je vhodné pro přímý styk s potravinami a mají FDA certifikaci. Samomazné a bezúdržbové Kdy použít? Pokud požadujete FDA certifikaci Pokud požadujete vysokou chemickou odolnost Pokud požadujete dobrou otěruvzdornost Teplotní odolnost od 1 C do +25 C V souladu s předpisy FDA Pro přímý kontakt s potravinami a léčivy Teplotní odolnost od 1 C do +25 C Kdy nepoužít? Pokud požadujete vyšší otěruvzdornost X, strana 173 Z, strana 327 Pokud požadujete teplotní a chemickou odolnost A18, od strany 411 A2, strana 431 Pokud požadujete univerzální kluzná pouzdra s nízkou cenou G, strana 81 P, strana 195 Výborná chemická odolnost Teplota Produktová řada +25º 1º 2 typy Ø 4 5 mm další rozměry na vyžádání Výrobky z materiálu jsou v souladu s požadavky FDA pro přímý kontakt s potravinami 458 Více informací na

3 Technická data Materiálová tabulka Základní vlastnosti Jednotky Kontrolní metody Hustota g/cm 3 1,28 Barva hnědá Max. absorpce vlhkosti při +23 C/5% r.v. % hmotnosti,3 DIN Max. absorpce vody % hmotnosti,5 Koeficient tření, dynamický vůči oceli µ,26,41 pv hodnota, max. (za sucha) MPa m/s,28 Mechanické vlastnosti Modul pružnosti MPa 3,6 DIN Mez pevnosti v tahu (+2 C) MPa 14 DIN Pevnost v tlaku MPa 118 Max. statický povolený tlak (+2 C) MPa 12 Tvrdost dle Shoreho 83 DIN 5355 Fyzikální a teplotní vlastnosti Max. dlouhodobě působící teplota C +25 Max. krátkodobě působící teplota C +3 Min. teplota C 1 Tepelná vodivost W/m K,24 ASTM C 177 Koeficient tepelné roztažnosti (+23 C) K DIN Elektrické vlastnosti Měrný elektrický odpor Ωcm > 1 14 DIN IEC 93 Povrchový odpor Ω > 1 13 DIN Tabulka 1: Materiálová tabulka 1, Obvodová rychlost [m/s] Graf 1: Povolené hodnoty pv pro s tloušťkou stěny 1 mm, bez mazání, vůči oceli při +2 C, zalisováno v ocelové skříni 459

4 Technická data Kluzná pouzdra vyrobená z materiálu lze použít při vysokých teplotách a jsou vhodná pro přímý styk s potravinami (mají FDA certifikaci). Vykazují mimořádně dobrou chemickou odolnost a jsou vhodná pro náročné aplikace ve strojích a zařízeních pro potravinářský průmysl. Ačkoli je materiál velmi měkký, má současně vynikající pevnost v tlaku i při vysokých teplotách. Mechanické vlastnosti S rostoucí teplotou se pevnost v tlaku kluzných pouzder snižuje. Graf 2 znázorňuje tento inverzní vztah. Nicméně při dlouhodobé maximální teplotě +25 C je přípustný tlak na povrchu téměř 11 MPa. Doporučený maximální povrchový tlak je pouze jeden z technických parametrů materiálu a nelze z toho vyvozovat žádné závěry týkající se tribologických vlastností Deformace [%] C +6 C Graf 3: Deformace pod tlakem v závislosti na teplotě Povolené obvodové (povrchové) rychlosti Díky vysoké tepelné odolnosti materiálu je možné aplikovat tento materiál pro vysoké obvodové rychlosti. Koeficient tření však při vysokých obvodových rychlostech roste a způsobuje tím vyšší oteplení kluzného pouzdra. Testy ukazují, že kluzná pouzdra vyrobená z materiálu mají lepší odolnost proti opotřebení a vyšší povolené hodnoty pv při rotačním pohybu než při kývavém Teplota [ C] Obvodová rychlost, strana 65 m/s Rotace Kývavý Lineární Trvalý,6,4 1 Krátkodobý 1,7 2 Tabulka 2: Maximální rychlosti Graf 2: Doporučený maximální povrchový tlak v závislosti na teplotě (12 MPa při +2 C) Graf 2 znázorňuje maximální doporučený povrchový tlak kluzného pouzdra v závislosti na teplotě. Tato kombinace vysoké stability a vysoké flexibility působí velmi pozitivně při vibracích a při hranovém zatížení. Opotřebení kluzného pouzdra rychle stoupá v rozmezí tlaků 1 až 2 MPa. Povrchový tlak, strana 63 Teploty Krátkodobá přípustná maximální teplota je 3 C. S rostoucí teplotou se pevnost v tlaku kluzných pouzder snižuje. Graf 2 tento vztah objasňuje. Vysoké teploty v ložiskovém systému mají také vliv na opotřebení kluzného pouzdra. Teplota aplikace, strana 66 Teplota aplikace Minimum 1 C Max. dlouhodobá + 25 C Max. krátkodobý + 3 C Požadavek na dodatečné zajištění + 13 C Tabulka 3: Teplotní limity 46 Výpočet životnosti, soubory CAD a další podpora na

5 Technická data Tření a opotřebení Koeficient tření je závislý na zatížení, které působí na kluzné pouzdro. U kluzných pouzder koeficient tření μ s rostoucím zatížením zpočátku prudce klesá a poté je téměř konstantní. Nejnižšího koeficientu je dosahováno od 1 MPa. Tření a opotřebení jsou také, do značné míry, závislé na materiálu a kvalitě povrchu hřídele. Hřídele, které jsou příliš hladké nebo hrubé, zvyšují koeficient tření a opotřebení kluzného pouzdra. Pro kluzná pouzdra je doporučovaná průměrná drsnost povrchu hřídele v rozmezí Ra =,4 až,7 µm (graf 6). Materiály hřídelí Grafy 6 až 9 zobrazují výsledky testování různých materiálů hřídelí s kluznými pouzdry z materiálu, Kombinace kluzných pouzder a trvdě chromované hřídele je pro rotační aplikace jasně nejlepší. Opotřebení této kombinace je až do zatížení 2 MPa stále stejné a víceméně nezávisí na zatížení. Pokud plánujete použít jiný materiál hřídele, než je uveden v těchto testech, prosím, kontaktujte nás. Materiály hřídelí, strana 71 Koeficient tření a povrch, strana 68 Odolnost proti opotřebení, strana Koeficient tření [µ] Obvodová rychlost [m/s] Koeficient tření [μ] Drsnost hřídele Ra [µm] Graf 6: Koeficient tření jako funkce drsnosti povrchu (kalená broušená ocel Cf53 (1.1213)) Graf 4: Koeficient tření jako funkce rychlosti, p =,75 MPa Koeficient tření [µ] Opotřebení [µm/km] Tvrděelox. hliník Automatová ocel (1.715) Cf53 Cf53, tvrděchromovaná St37 V2A X9 Graf 7: Opotřebení, rotační pohyb, tlak p = 1 MPa, v =,3 m/s Graf 5: Koeficient tření jako funkce tlaku, v =,1 m/s 461

6 Technická data 12 1 Tabulka 4: Koeficient tření na oceli (Ra = 1 µm, 5 HRC) Další vlastnosti Opotřebení [µm/km] Cf53 34 nerezová ocel HR uhlíková ocel tvrdě chromovaná Graf 8: Opotřebení na různých materiálech při rotačním pohybu jako funkce zatížení Opotřebení [µm/km] Cf53 Rotace Cf53 Kývavý Graf 9: Opotřebení pro kývavý a rotační pohyb jako funkce zatížení (kalená broušená ocel Cf53 (1.1213)) Chemická odolnost Kluzná pouzdra mají vynikající odolnost s ohledem na saponáty, tuky, oleje, zásady a kyseliny. Tabulka chemické odolnosti, strana 1258 Médium Odolnost Alkohol + Uhlovodíky + Maziva, oleje bez aditiv + Paliva + Zředěné kyseliny + Silné kyseliny + Zředěné zásady + Silné zásady + + odolný / podmíněně odolný / není odolný Všechny údaje jsou uvedené při pokojové teplotě [+2 C] Tabulka 5: Chemická odolnost Odolnost proti radiaci Kluzná pouzdra jsou odolná proti radioaktivnímu záření až do intenzity Gy. Vyšší úroveň radiace může způsobit ztrátu některých důležitých mechanických vlastností. UV odolnost Kluzná pouzdra jsou částečně odolná proti UV záření. Bez mazání Mazací tuk Olej Voda Koef. tř. µ,26,41,9,4,4 Vakuum Při použití kluzných pouzder ve vakuu, dochází k uvolňování vlhkosti. Z tohoto důvodu jsou vhodná pouze dobře vysušená kluzná pouzdra. Elektrické vlastnosti Kluzná pouzdra jsou elektricky nevodivá. Měrný elektrický odpor > 1 14 Ωcm Povrchový odpor > 1 13 Ω 462 Výpočet životnosti, soubory CAD a další podpora na

7 Technická data Absorpce vlhkosti Absorpce vlhkosti kluzných pouzder z materiálu je,3% ve standardní atmosféře. Mez nasycení ve vodě je,5%. Maximální absorpce vlhkosti při +23 C/5% r.v.,3 % hmotnosti Max. absorpce vody,5 % hmotnosti Tabulka 6: Absorpce vlhkosti Montážní tolerance Kluzná pouzdra jsou standardní pouzdra pro hřídele s tolerancí h (doporučené minimum h9). Kluzná pouzdra jsou určena pro zalisování do obrobených otvorů v toleranci H7. Po zalisování do tohoto otvoru se vnitřní průměr kluzného pouzdra automaticky zmenší na toleranci F1. Konkrétní tolerance rozměrů se liší v závislosti na tloušťce stěny (viz tabulka produktové řady). Kontrolní metody, strana 75 Změna vnitřního Ø [%] Absorpce vlhkosti [% hmotnosti] Graf 1: Vliv absorpce vlhkosti na kluzná pouzdra Průměr Hřídel h9 Vrtání H7 d1 [mm] [mm] F1 [mm] [mm] až do 3,25 +,6 +,46 +,1 > 3 až 6,3 +,1 +,58 +,12 > 6 až 1,36 +,13 +,71 +,15 > 1 až 18,43 +,16 +,86 +,18 > 18 až 3,52 +,2 +,14 +,21 > 3 až 5,62 +,25 +,125 +,25 > 5 až 8,74 +,3 +,15 +,3 Tabulka 7: Důležité tolerance kluzných pouzder dle normy ISO po zalisování 463

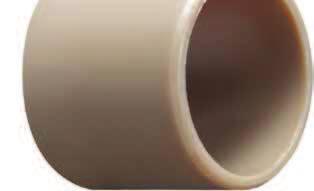

8 Produktová řada Kluzná pouzdra bez příruby 3 1).5 Objednací klíč d2 3 1) d1 SM-57-5 f b1 Rozměry dle normy ISO a speciálních rozměrů 1) tloušťka stěny < 1 mm: zkosení = 2 Zkosení ve vztahu k d1 d1 [mm]: Ø 1 6 Ø 6 12 Ø 12 3 Ø > 3 f [mm]:,3,5,8 1,2 Délka b1 Vnější průměr d2 Vnitřní průměr d1 Metrický Typ (tvar S) Materiál Rozměry [mm] Číslo dílu d1 d1-tolerance* d2 b1 h13 SM , +,1 +,58 7, 5, SM , +,13 +,71 1, 6, SM , +,13 +,71 1, 1, SM , +,13 +,71 1, 12, SM , +,13 +,71 12, 12, SM , +,16 +,86 14, 15, SM , +,16 +,86 15, 15, SM , +,16 +,86 16, 16, SM , +,2 +,14 23, 3, SM , +,2 +,14 25, 3, SM , +,25 +,125 36, 3, SM , +,25 +,125 39, 5, SM , +,25 +,125 55, 3, * po zalisování. Kontrolní metody, strana 75? Ještě více rozměrů skladem ve výrobním závodě Nyní je k dispozici více než 3 rozměrů. Hledání on-line pro požadovaný rozměr kluzného pouzdra. dodací termín ze skladu ve výrobním závodě 464 Výpočet životnosti, soubory CAD a další podpora na

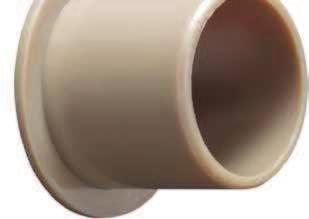

9 Produktová řada Kluzná pouzdra s přírubou r Objednací klíč d2 d1 3 1) d3 FM-45-4 r = max. f b2,5 mm b1 Rozměry dle normy ISO a speciálních rozměrů 1) tloušťka stěny < 1 mm: zkosení = 2 Zkosení ve vztahu k d1 d1 [mm]: Ø 1 6 Ø 6 12 Ø 12 3 Ø > 3 f [mm]:,3,5,8 1,2 Délka b1 Vnější průměr d2 Vnitřní průměr d1 Metrický Typ (tvar F) Materiál Rozměry [mm] Číslo dílu d1 d1-tolerance* d2 d3 b1 b2 d13 h13 -,14 FM , +,1 +,58 5,5 9,5 4, 2, FM , +,1 +,58 8, 12, 6,,75 FM , +,1 +,58 8, 12, 6, 1, FM , +,1 +,58 8, 12, 8, 1, FM , +,13 +,71 1, 15, 1, 1, FM , +,13 +,71 12, 18, 9, 1, FM , +,13 +,71 12, 18, 15, 1, FM , +,16 +,86 14, 2, 13, 1, FM , +,16 +,86 14, 2, 15, 1, FM , +,16 +,86 17, 23, 17, 1, FM , +,16 +,86 18, 24, 17, 1, FM , +,2 +,14 23, 3, 21,5 1,5 FM , +,2 +,14 34, 42, 4, 2, FM , +,25 +,125 39, 47, 4, 2, * po zalisování. Kontrolní metody, strana 75 Nenašli jste požadovaný rozměr? Potřebujete jinou délku, průměry nebo tolerance? Požadujete speciální tvar, rozměry nebo úpravy? Prosím, zavolejte nám. igus a Hennlich berou v úvahu Vaše potřeby a poskytnou Vám ve velmi krátkém čase řešení ušité přímo pro Vaši aplikaci.? Ještě více rozměrů skladem ve výrobním závodě Nyní je k dispozici více než 3 rozměrů. Hledání on-line pro požadovaný rozměr kluzného pouzdra. dodací termín ze skladu ve výrobním závodě 465
