1

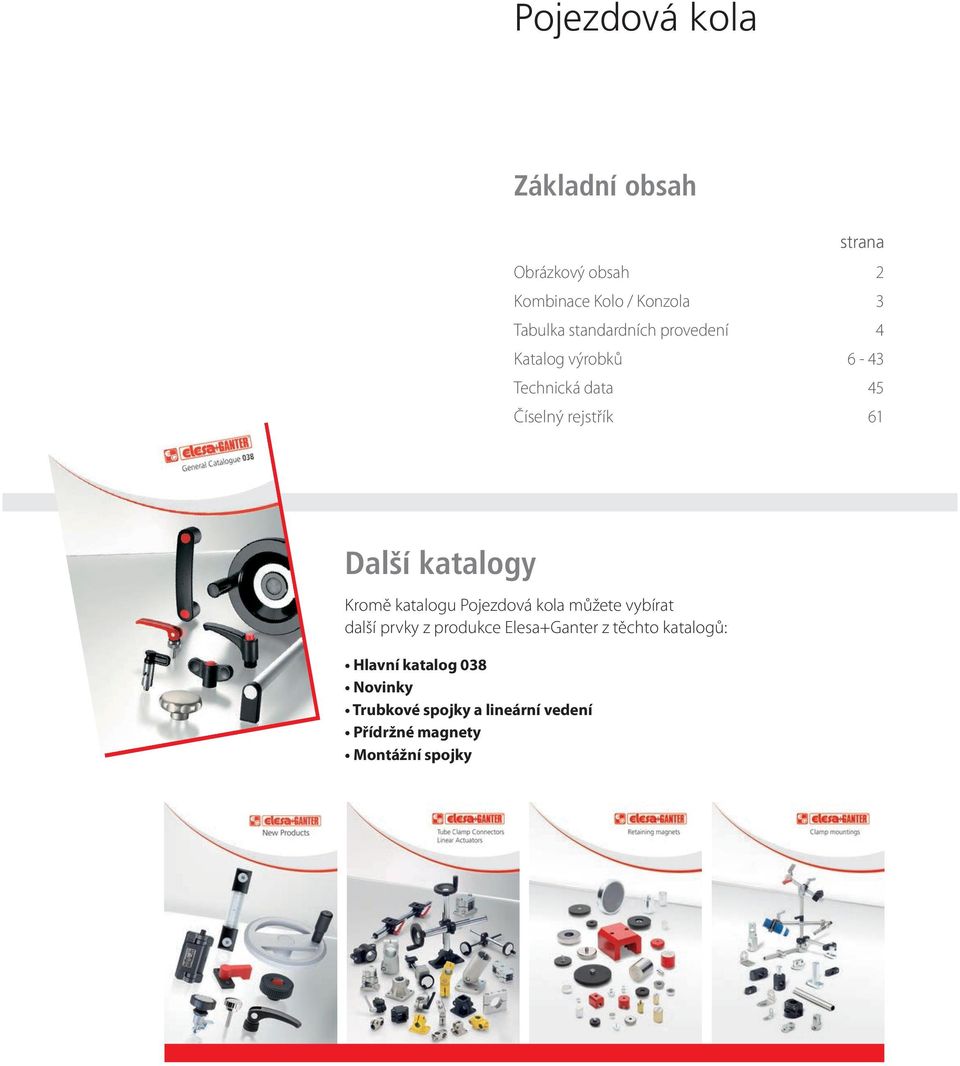

2 Základní obsah strana Obrázkový obsah 2 Kombinace Kolo / Konzola 3 Tabulka standardních provedení 4 Katalog výrobků 6-43 Technická data 45 Číselný rejstřík 61 Další katalogy Kromě katalogu můžete vybírat další prvky z produkce Elesa+Ganter z těchto katalogů: Hlavní katalog 038 Novinky Trubkové spojky a lineární vedení Přídržné magnety Montážní spojky

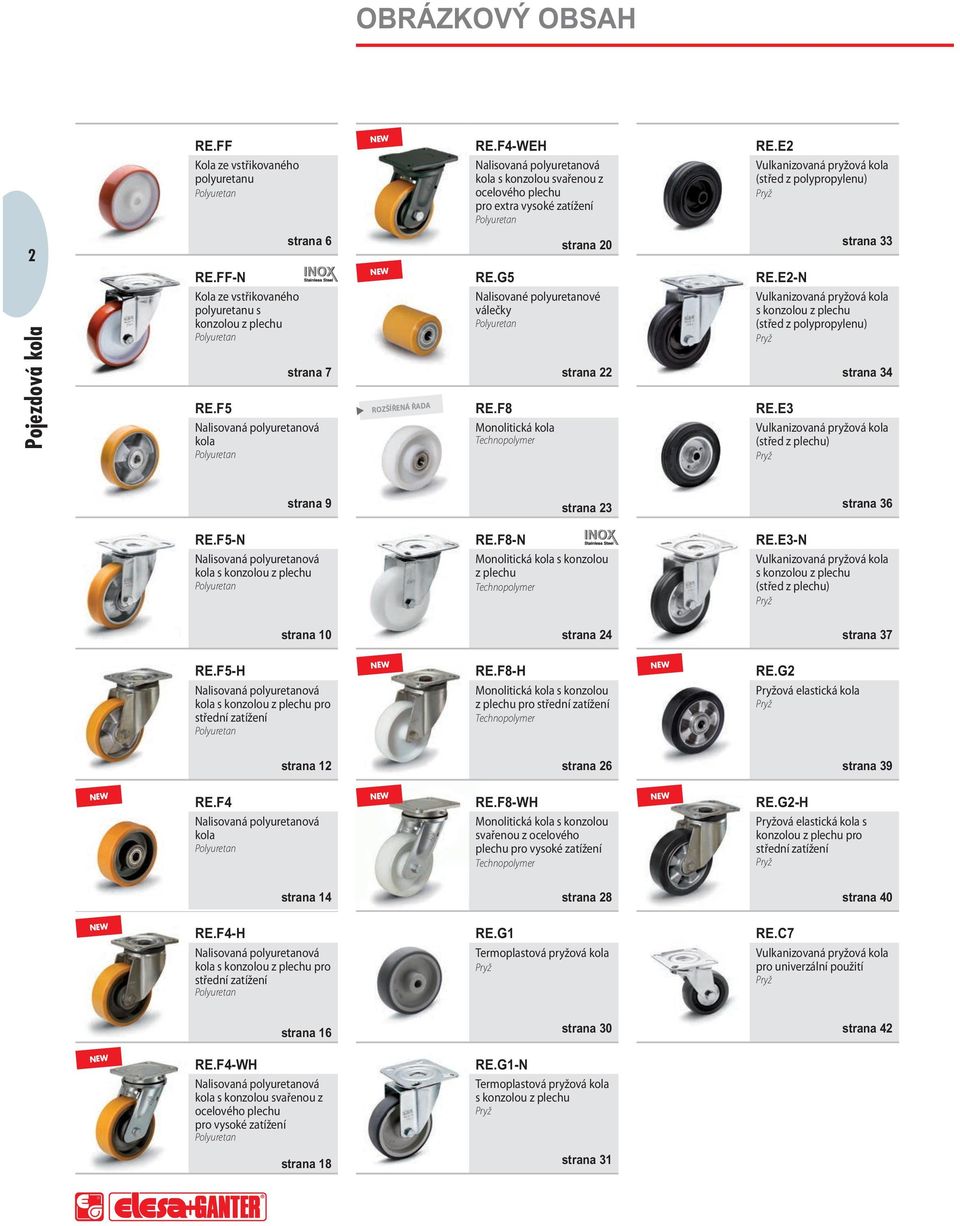

3 OBRÁZKOVÝ OBSAH RE.FF Kola ze vstřikovaného polyuretanu Polyuretan NEW RE.F4-WEH Nalisovaná polyuretanová kola s konzolou svařenou z ocelového plechu pro extra vysoké zatížení Polyuretan RE.E2 Vulkanizovaná pryžová kola (střed z polypropylenu) Pryž 2 RE.FF-N Kola ze vstřikovaného polyuretanu s konzolou z plechu Polyuretan strana 6 strana 7 RE.F5 Nalisovaná polyuretanová kola Polyuretan NEW ROZŠÍŘENÁ ŘADA RE.G5 Nalisované polyuretanové válečky Polyuretan RE.F8 Monolitická kola Technopolymer strana 20 strana 22 strana 33 RE.E2-N Vulkanizovaná pryžová kola s konzolou z plechu (střed z polypropylenu) Pryž strana 34 RE.E3 Vulkanizovaná pryžová kola (střed z plechu) Pryž strana 9 strana 23 strana 36 RE.F5-N Nalisovaná polyuretanová kola s konzolou z plechu Polyuretan RE.F8-N Monolitická kola s konzolou z plechu Technopolymer RE.E3-N Vulkanizovaná pryžová kola s konzolou z plechu (střed z plechu) Pryž strana 10 strana 24 strana 37 RE.F5-H Nalisovaná polyuretanová kola s konzolou z plechu pro střední zatížení Polyuretan NEW RE.F8-H Monolitická kola s konzolou z plechu pro střední zatížení Technopolymer NEW RE.G2 Pryžová elastická kola Pryž strana 12 strana 26 strana 39 NEW RE.F4 Nalisovaná polyuretanová kola Polyuretan NEW RE.F8-WH Monolitická kola s konzolou svařenou z ocelového plechu pro vysoké zatížení Technopolymer NEW RE.G2-H Pryžová elastická kola s konzolou z plechu pro střední zatížení Pryž strana 14 strana 28 strana 40 NEW RE.F4-H Nalisovaná polyuretanová kola s konzolou z plechu pro střední zatížení Polyuretan RE.G1 Termoplastová pryžová kola Pryž RE.C7 Vulkanizovaná pryžová kola pro univerzální použití Pryž strana 16 strana 30 strana 42 NEW RE.F4-WH Nalisovaná polyuretanová kola s konzolou svařenou z ocelového plechu pro vysoké zatížení Polyuretan RE.G1-N Termoplastová pryžová kola s konzolou z plechu Pryž strana 18 strana 31

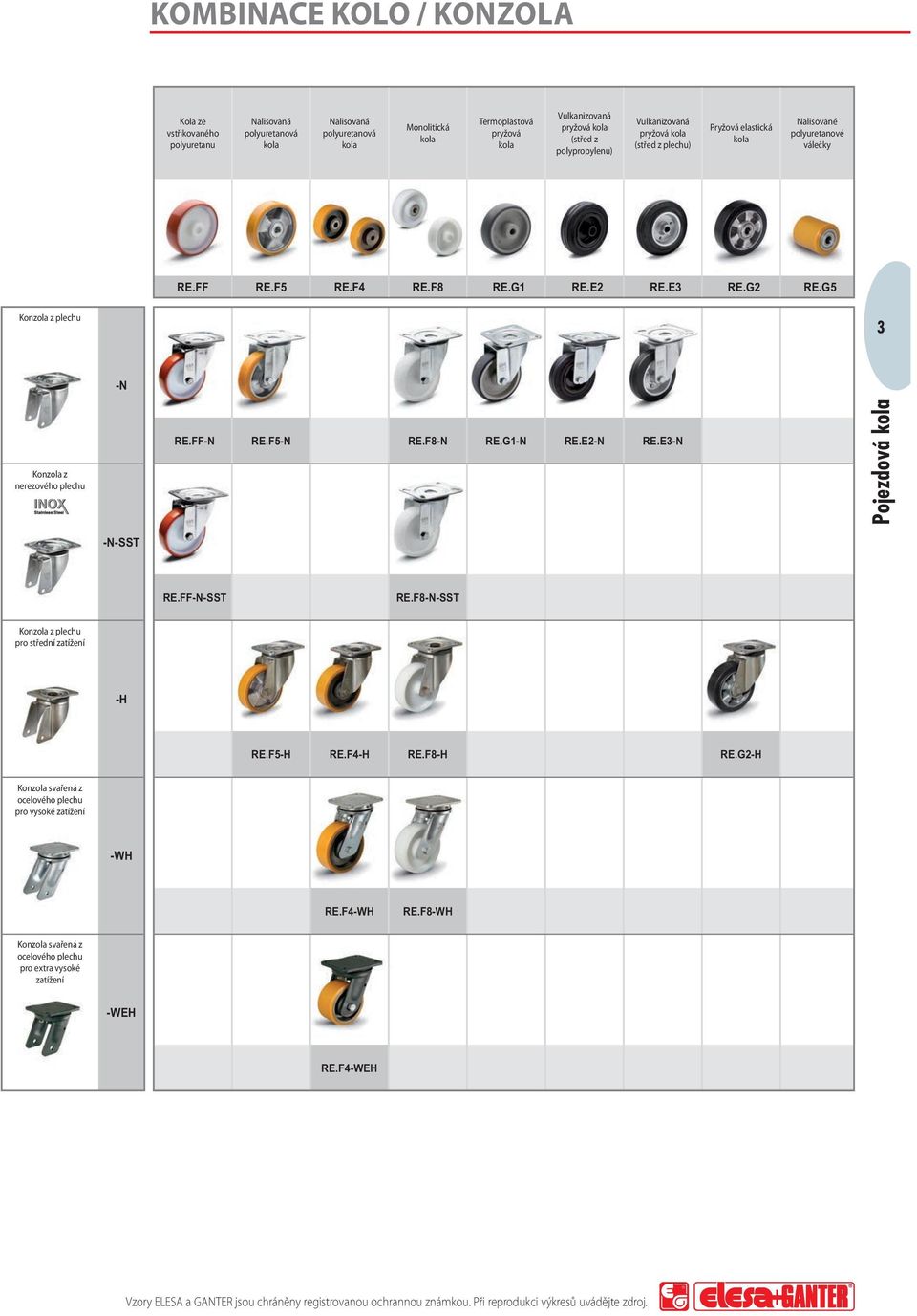

4 KOMBINACE KOLO / KONZOLA Kola ze vstřikovaného polyuretanu Nalisovaná polyuretanová kola Nalisovaná polyuretanová kola Monolitická kola Termoplastová pryžová kola Vulkanizovaná pryžová kola (střed z polypropylenu) Vulkanizovaná pryžová kola (střed z plechu) Pryžová elastická kola Nalisované polyuretanové válečky RE.FF RE.F5 RE.F4 RE.F8 RE.G1 RE.E2 RE.E3 RE.G2 RE.G5 Konzola z plechu 3 -N Konzola z nerezového plechu RE.FF-N RE.F5-N RE.F8-N RE.G1-N RE.E2-N RE.E3-N -N-SST RE.FF-N-SST RE.F8-N-SST Konzola z plechu pro střední zatížení -H RE.F5-H RE.F4-H RE.F8-H RE.G2-H Konzola svařená z ocelového plechu pro vysoké zatížení -WH RE.F4-WH RE.F8-WH Konzola svařená z ocelového plechu pro extra vysoké zatížení -WEH RE.F4-WEH

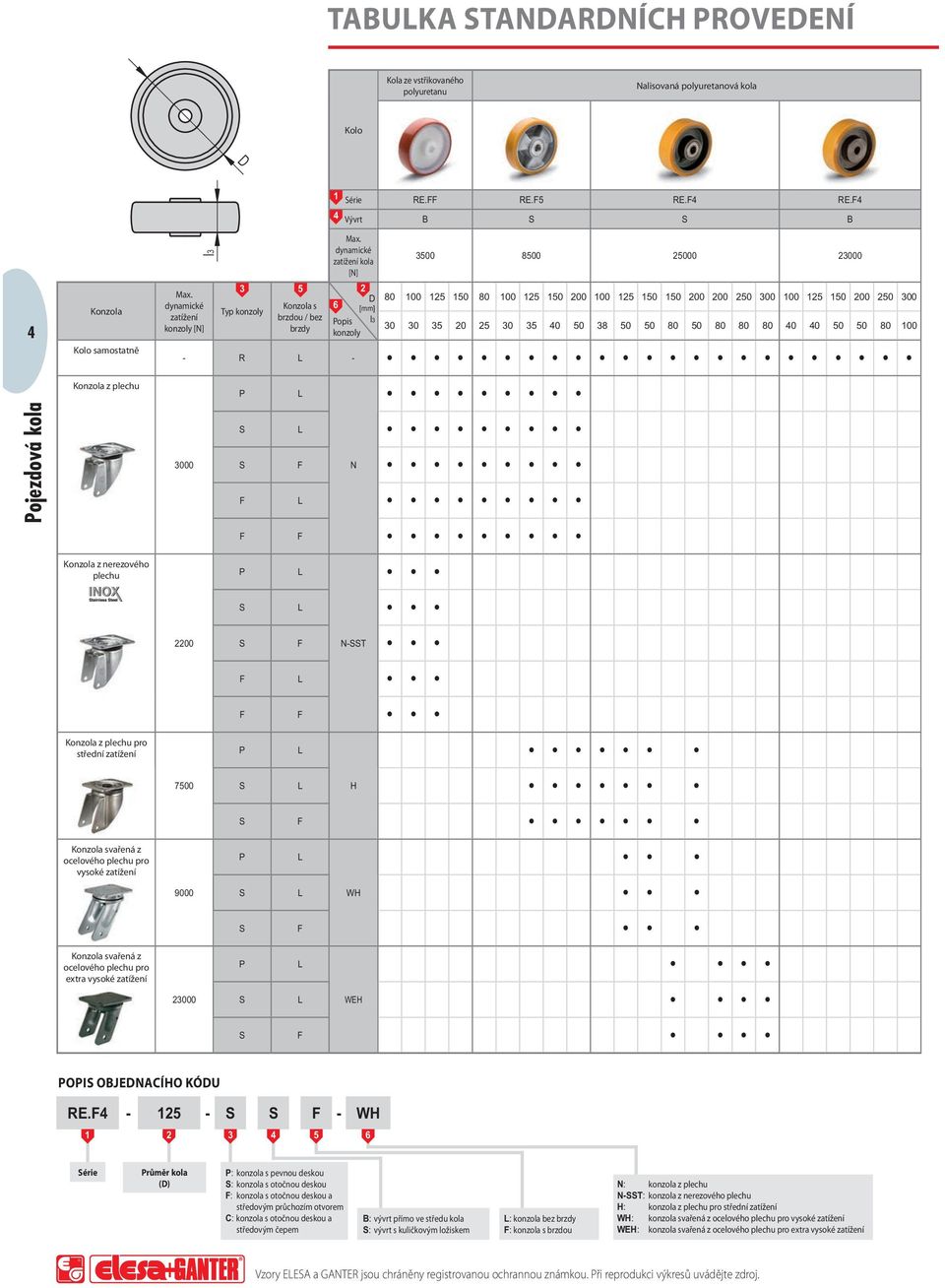

5 TABULKA STANDARDNÍCH PROVEDENÍ Kola ze vstřikovaného polyuretanu Nalisovaná polyuretanová kola Kolo D 4 Konzola Kolo samostatně Max. dynamické zatížení konzoly [N] l3 Max. dynamické zatížení kola [N] Typ konzoly Konzola s brzdou / bez brzdy 1 Série RE.FF RE.F5 RE.F4 RE.F4 4 Vývrt B S S B 6 Popis konzoly D [mm] l R L - w w w w w w w w w w w w w w w w w w w w w w w Konzola z plechu P L w w w w w w w w w 3000 S L w w w w w w w w w S F N w w w w w w w w w F L w w w w w w w w w F F w w w w w w w w w Konzola z nerezového plechu P L w w w S L w w w 2200 S F N-SST w w w F L w w w F F w w w Konzola z plechu pro střední zatížení P L w w w w w w w 7500 S L H w w w w w w w S F w w w w w w w Konzola svařená z ocelového plechu pro vysoké zatížení P L w w w 9000 S L WH w w w S F w w w Konzola svařená z ocelového plechu pro extra vysoké zatížení P L w w w w S L WEH w w w w S F w w w w POPIS OBJEDNACÍHO KÓDU RE.F S S F - WH Série Průměr kola (D) P: konzola s pevnou deskou S: konzola s otočnou deskou N: konzola z plechu F: konzola s otočnou deskou a N-SST: konzola z nerezového plechu středovým průchozím otvorem C: konzola s otočnou deskou a středovým čepem B: vývrt přímo ve středu kola S: vývrt s kuličkovým ložiskem L: konzola bez brzdy F: konzola s brzdou H: WH: WEH: konzola z plechu pro střední zatížení konzola svařená z ocelového plechu pro vysoké zatížení konzola svařená z ocelového plechu pro extra vysoké zatížení

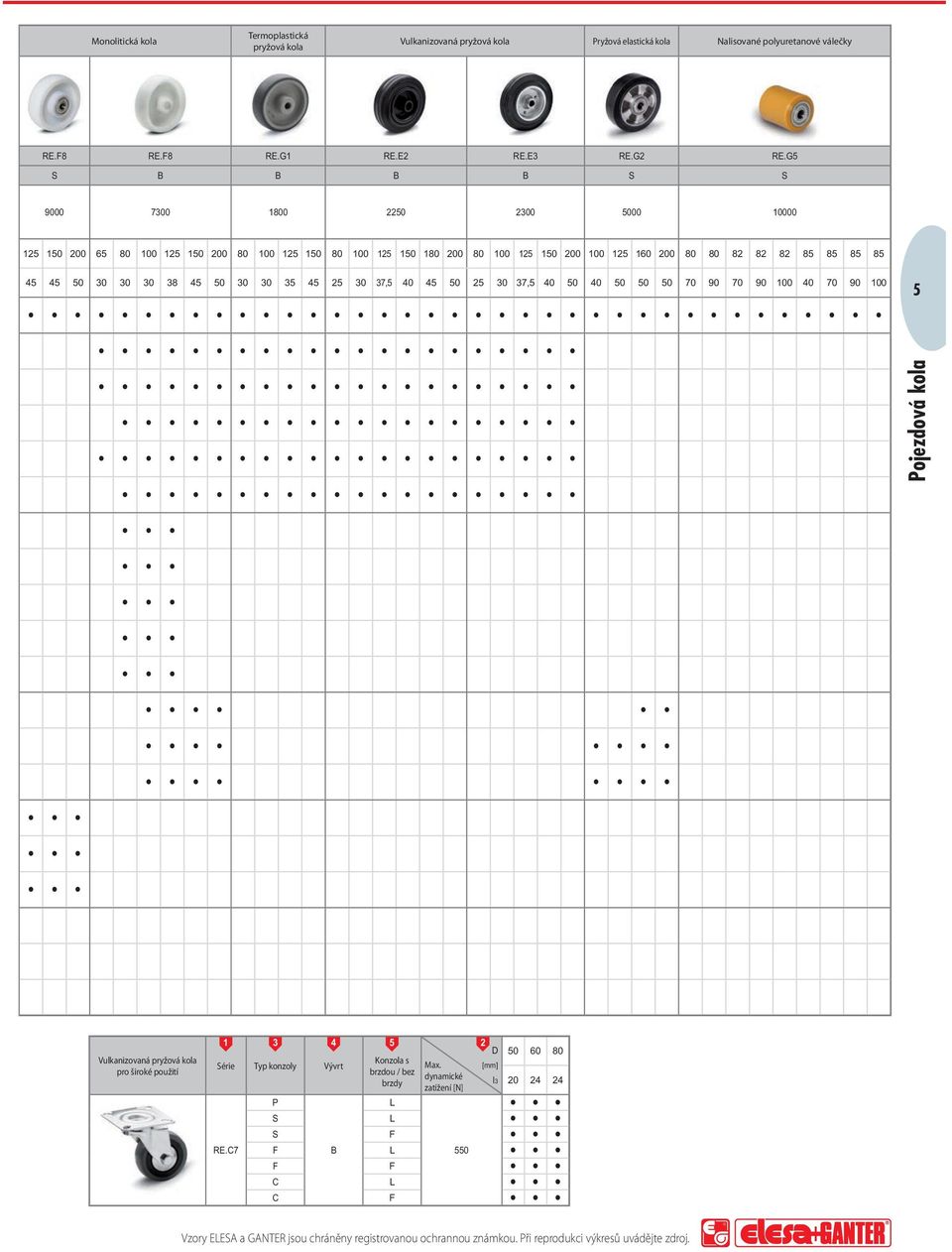

6 Monolitická kola Termoplastická pryžová kola Vulkanizovaná pryžová kola Pryžová elastická kola Nalisované polyuretanové válečky RE.F8 RE.F8 RE.G1 RE.E2 RE.E3 RE.G2 RE.G5 S B B B B S S , , w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w w Vulkanizovaná pryžová kola pro široké použití Série Typ konzoly Vývrt RE.C7 P Konzola s brzdou / bez brzdy L Max. dynamické zatížení [N] D [mm] w w w S L w w w S F w w w F B L 550 w w w F F w w w C L w w w C F w w w l3

7 RE.FF Kola ze vstřikovaného polyuretanu 6 Potah Vstřikovaný polyuretan, tvrdost 55 Shore D. Sestava středu kola Technopolymer na bázi polyamidu (PA). Odolný proti rozpouštědlům, olejům, mazadlům a jiným chemickým látkám. Vývrt Zhotovený přímo ve středu kola. Použití Vynikající hladkost a elasticita, dobrá odolnost proti opotřebení a roztržení. Parametry výběru v kapitole Technická data (viz. strana 56). Podmínky okolního prostředí Kolo RE.FF je vhodné pro použití v prostředí, kde se vyskytují atmosférické látky, alkoholy a glykoly; slabé organické a minerální kyseliny, voda a nasycené páry. Valivý odpor - s působící silou / zatížením Schéma zobrazuje sílu působící na kolo a udržující jej v pohybu stálou rychlostí 4 km/h podle působícího zatížení. Průsečík s hodnotou působící síly 50 N je maximální přepravovatelné zatížení u ručně ovládaného vozíku se 4 koly; ve skutečnosti je maximální síla 200 N = 50 N x 4 kola, kterou může s ohledem na bezpečnost práce ovládat samotný operátor podle předpisů vlastní silou. Mechanický pohyb s tažnými zařízeními Pro mechanické tažení viz. technické specifikace pro určení možnosti zatížení. Teplota Pokud se provozní teploty v aplikaci liší od těch, které jsou ve standardním rozsahu hodnot, informujte se v technických údajích a stanovte změny únosnosti. Kola RE.FF jsou rovněž dodávány s konzolou z plechu ; v kapitole RE.FF-N (viz. strana 7). Standardní provedení Hlavní rozměry Statické zatížení # Valivý odpor # Dynamická únosnost # Kód Označení D d l3 l4 [N] [N] [N] g RE.FF-080-RBL RE.FF-100-RBL RE.FF-125-RBL RE.FF-150-RBL # V kapitole Technická data (viz. strana 51) pro statické zatížení, valivý odpor a dynamickou únosnost.

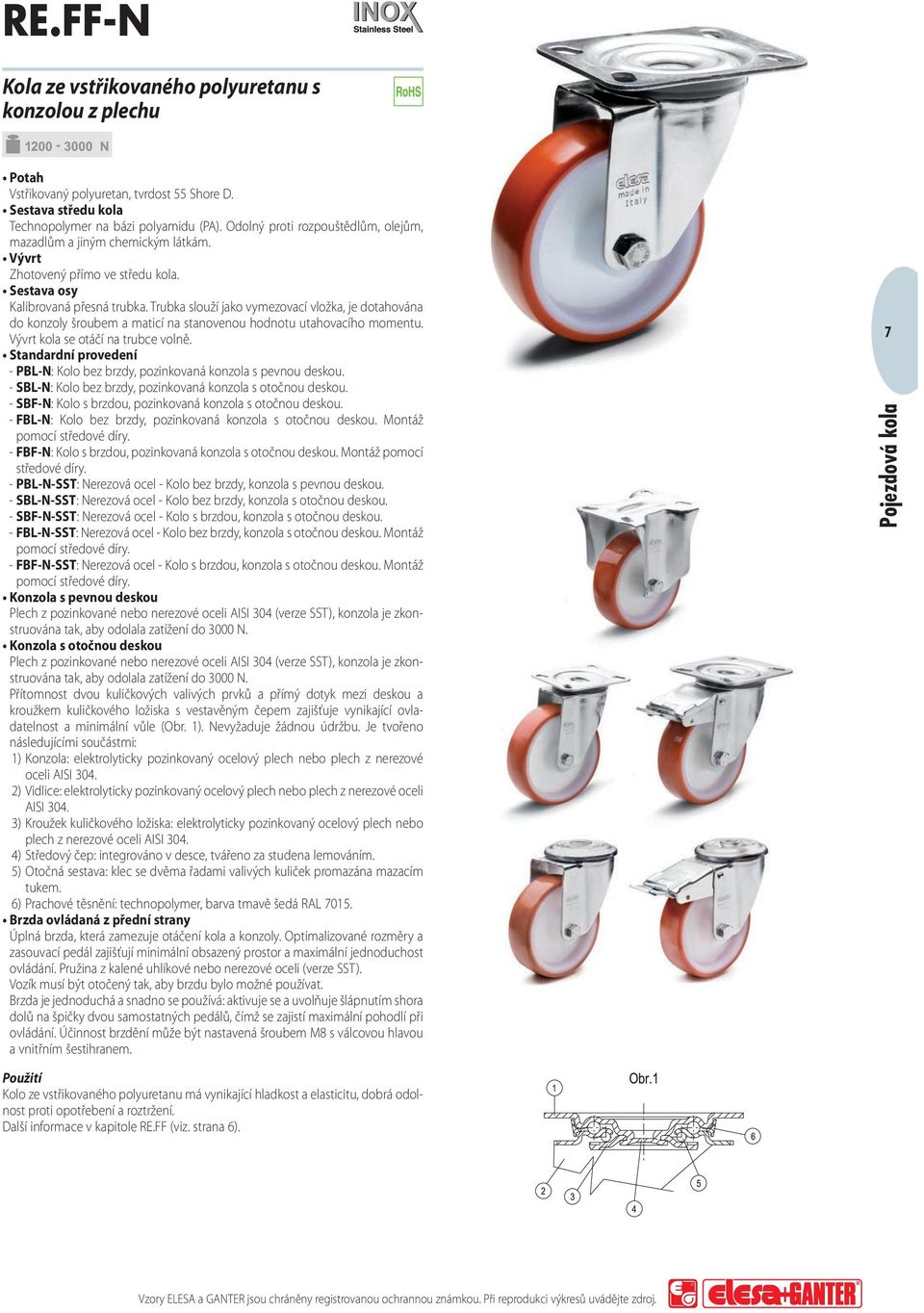

8 RE.FF-N Kola ze vstřikovaného polyuretanu s konzolou z plechu Potah Vstřikovaný polyuretan, tvrdost 55 Shore D. Sestava středu kola Technopolymer na bázi polyamidu (PA). Odolný proti rozpouštědlům, olejům, mazadlům a jiným chemickým látkám. Vývrt Zhotovený přímo ve středu kola. Sestava osy Kalibrovaná přesná trubka. Trubka slouží jako vymezovací vložka, je dotahována do konzoly šroubem a maticí na stanovenou hodnotu utahovacího momentu. Vývrt kola se otáčí na trubce volně. Standardní provedení - PBL-N: Kolo bez brzdy, pozinkovaná konzola s pevnou deskou. - SBL-N: Kolo bez brzdy, pozinkovaná konzola s otočnou deskou. - SBF-N: Kolo s brzdou, pozinkovaná konzola s otočnou deskou. - FBL-N: Kolo bez brzdy, pozinkovaná konzola s otočnou deskou. Montáž pomocí středové díry. - FBF-N: Kolo s brzdou, pozinkovaná konzola s otočnou deskou. Montáž pomocí středové díry. - PBL-N-SST: Nerezová ocel - Kolo bez brzdy, konzola s pevnou deskou. - SBL-N-SST: Nerezová ocel - Kolo bez brzdy, konzola s otočnou deskou. - SBF-N-SST: Nerezová ocel - Kolo s brzdou, konzola s otočnou deskou. - FBL-N-SST: Nerezová ocel - Kolo bez brzdy, konzola s otočnou deskou. Montáž pomocí středové díry. - FBF-N-SST: Nerezová ocel - Kolo s brzdou, konzola s otočnou deskou. Montáž pomocí středové díry. Konzola s pevnou deskou Plech z pozinkované nebo nerezové oceli AISI 304 (verze SST), konzola je zkonstruována tak, aby odolala zatížení do 3000 N. Konzola s otočnou deskou Plech z pozinkované nebo nerezové oceli AISI 304 (verze SST), konzola je zkonstruována tak, aby odolala zatížení do 3000 N. Přítomnost dvou kuličkových valivých prvků a přímý dotyk mezi deskou a kroužkem kuličkového ložiska s vestavěným čepem zajišťuje vynikající ovladatelnost a minimální vůle (Obr. 1). Nevyžaduje žádnou údržbu. Je tvořeno následujícími součástmi: 1) Konzola: elektrolyticky pozinkovaný ocelový plech nebo plech z nerezové oceli AISI ) Vidlice: elektrolyticky pozinkovaný ocelový plech nebo plech z nerezové oceli AISI ) Kroužek kuličkového ložiska: elektrolyticky pozinkovaný ocelový plech nebo plech z nerezové oceli AISI ) Středový čep: integrováno v desce, tvářeno za studena lemováním. 5) Otočná sestava: klec se dvěma řadami valivých kuliček promazána mazacím tukem. 6) Prachové těsnění: technopolymer, barva tmavě šedá RAL Brzda ovládaná z přední strany Úplná brzda, která zamezuje otáčení kola a konzoly. Optimalizované rozměry a zasouvací pedál zajišťují minimální obsazený prostor a maximální jednoduchost ovládání. Pružina z kalené uhlíkové nebo nerezové oceli (verze SST). Vozík musí být otočený tak, aby brzdu bylo možné používat. Brzda je jednoduchá a snadno se používá: aktivuje se a uvolňuje šlápnutím shora dolů na špičky dvou samostatných pedálů, čímž se zajistí maximální pohodlí při ovládání. Účinnost brzdění může být nastavená šroubem M8 s válcovou hlavou a vnitřním šestihranem. 7 Použití Kolo ze vstřikovaného polyuretanu má vynikající hladkost a elasticitu, dobrá odolnost proti opotřebení a roztržení. Další informace v kapitole RE.FF (viz. strana 6).

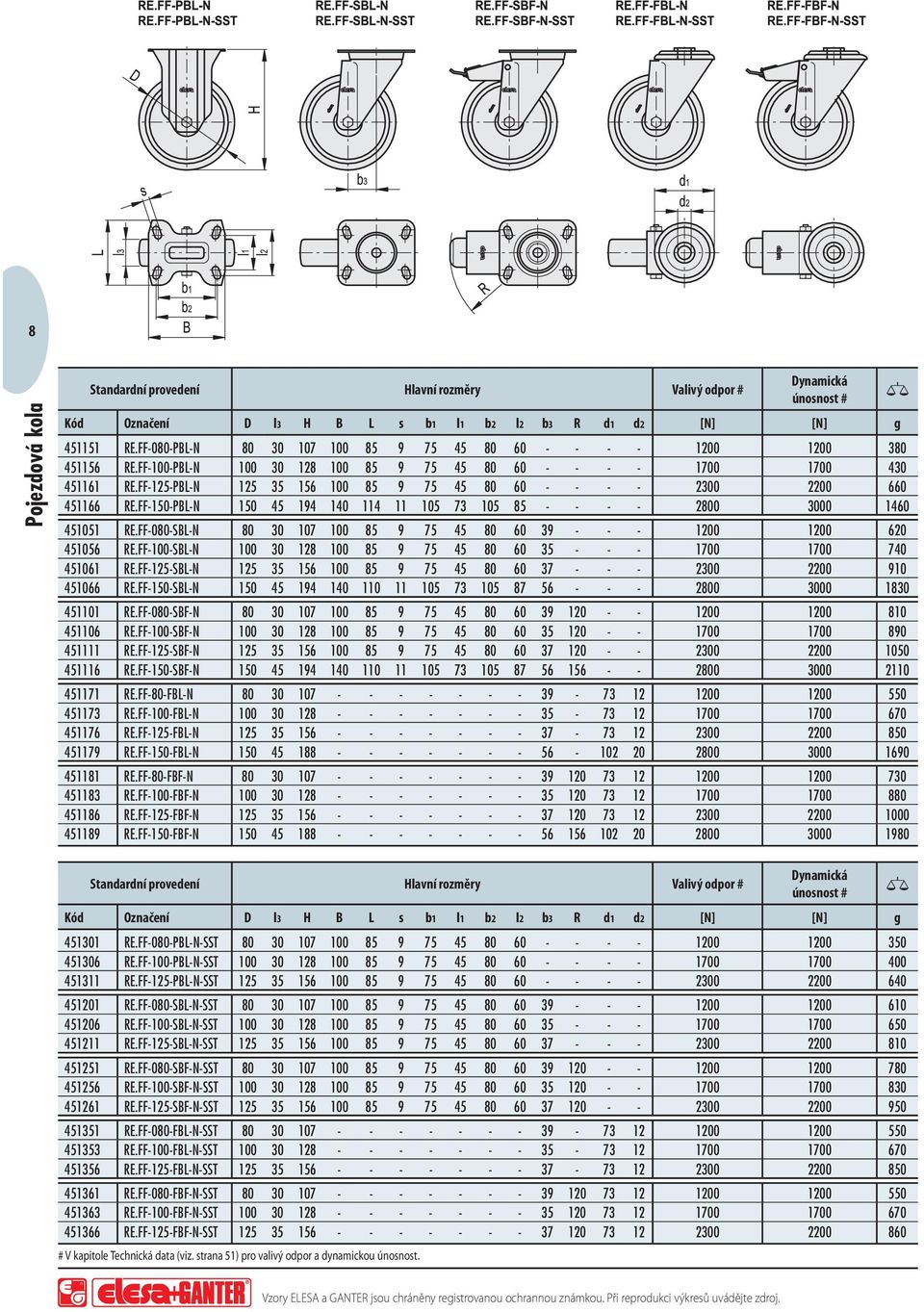

9 8 Standardní provedení Hlavní rozměry Valivý odpor # Dynamická únosnost # Kód Označení D l3 H B L s b1 l1 b2 l2 b3 R d1 d2 [N] [N] g RE.FF-080-PBL-N RE.FF-100-PBL-N RE.FF-125-PBL-N RE.FF-150-PBL-N RE.FF-080-SBL-N RE.FF-100-SBL-N RE.FF-125-SBL-N RE.FF-150-SBL-N RE.FF-080-SBF-N RE.FF-100-SBF-N RE.FF-125-SBF-N RE.FF-150-SBF-N RE.FF-80-FBL-N RE.FF-100-FBL-N RE.FF-125-FBL-N RE.FF-150-FBL-N RE.FF-80-FBF-N RE.FF-100-FBF-N RE.FF-125-FBF-N RE.FF-150-FBF-N Standardní provedení Hlavní rozměry Valivý odpor # # V kapitole Technická data (viz. strana 51) pro valivý odpor a dynamickou únosnost. Dynamická únosnost # Kód Označení D l3 H B L s b1 l1 b2 l2 b3 R d1 d2 [N] [N] g RE.FF-080-PBL-N-SST RE.FF-100-PBL-N-SST RE.FF-125-PBL-N-SST RE.FF-080-SBL-N-SST RE.FF-100-SBL-N-SST RE.FF-125-SBL-N-SST RE.FF-080-SBF-N-SST RE.FF-100-SBF-N-SST RE.FF-125-SBF-N-SST RE.FF-080-FBL-N-SST RE.FF-100-FBL-N-SST RE.FF-125-FBL-N-SST RE.FF-080-FBF-N-SST RE.FF-100-FBF-N-SST RE.FF-125-FBF-N-SST

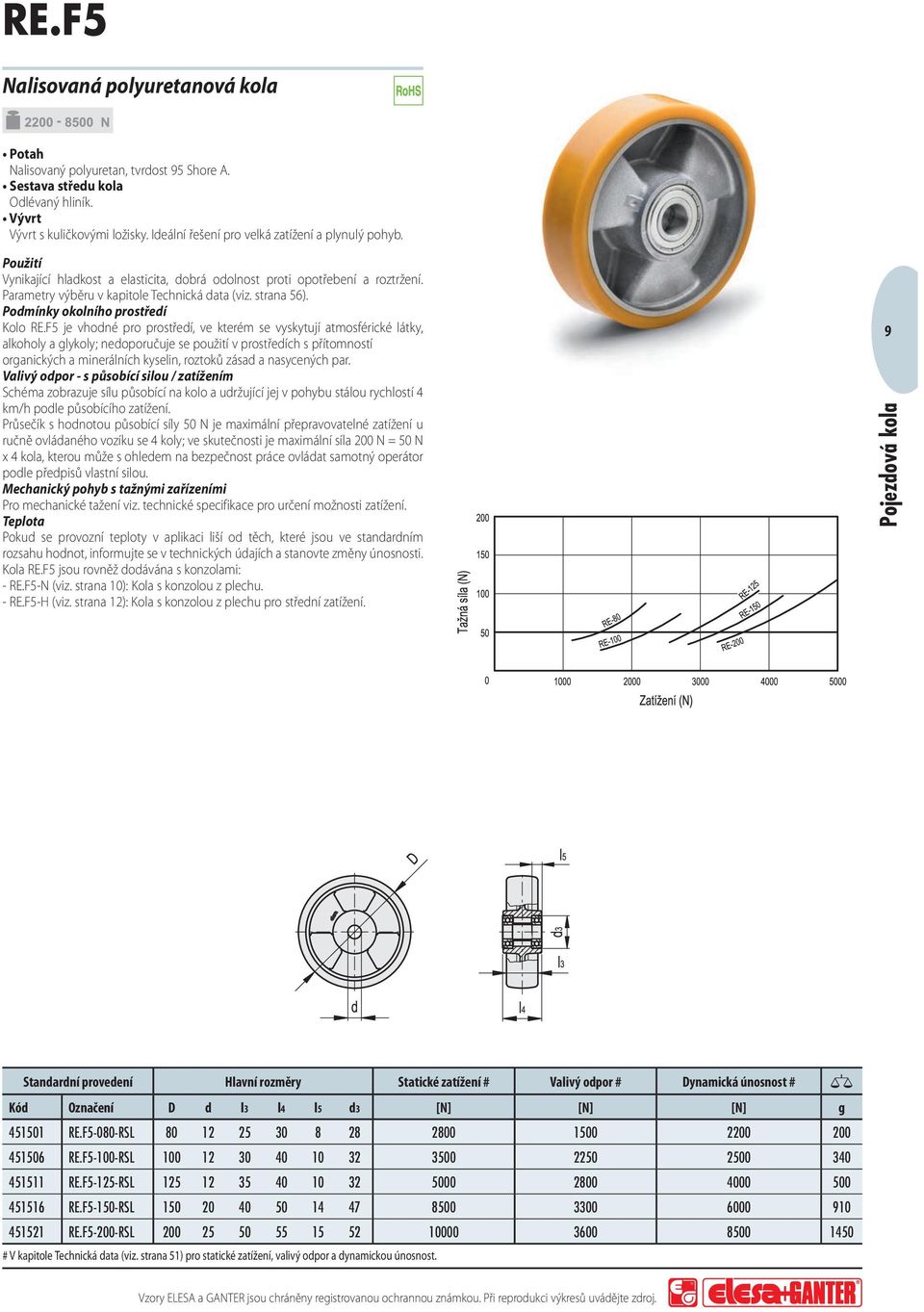

10 RE.F5 Nalisovaná polyuretanová kola Potah Nalisovaný polyuretan, tvrdost 95 Shore A. Sestava středu kola Odlévaný hliník. Vývrt Vývrt s kuličkovými ložisky. Ideální řešení pro velká zatížení a plynulý pohyb. Použití Vynikající hladkost a elasticita, dobrá odolnost proti opotřebení a roztržení. Parametry výběru v kapitole Technická data (viz. strana 56). Podmínky okolního prostředí Kolo RE.F5 je vhodné pro prostředí, ve kterém se vyskytují atmosférické látky, alkoholy a glykoly; nedoporučuje se použití v prostředích s přítomností organických a minerálních kyselin, roztoků zásad a nasycených par. Valivý odpor - s působící silou / zatížením Schéma zobrazuje sílu působící na kolo a udržující jej v pohybu stálou rychlostí 4 km/h podle působícího zatížení. Průsečík s hodnotou působící síly 50 N je maximální přepravovatelné zatížení u ručně ovládaného vozíku se 4 koly; ve skutečnosti je maximální síla 200 N = 50 N x 4 kola, kterou může s ohledem na bezpečnost práce ovládat samotný operátor podle předpisů vlastní silou. Mechanický pohyb s tažnými zařízeními Pro mechanické tažení viz. technické specifikace pro určení možnosti zatížení. Teplota Pokud se provozní teploty v aplikaci liší od těch, které jsou ve standardním rozsahu hodnot, informujte se v technických údajích a stanovte změny únosnosti. Kola RE.F5 jsou rovněž dodávána s konzolami: - RE.F5-N (viz. strana 10): Kola s konzolou z plechu. - RE.F5-H (viz. strana 12): Kola s konzolou z plechu pro střední zatížení. 9 Standardní provedení Hlavní rozměry Statické zatížení # Valivý odpor # Dynamická únosnost # Kód Označení D d l3 l4 l5 d3 [N] [N] [N] g RE.F5-080-RSL RE.F5-100-RSL RE.F5-125-RSL RE.F5-150-RSL RE.F5-200-RSL # V kapitole Technická data (viz. strana 51) pro statické zatížení, valivý odpor a dynamickou únosnost.

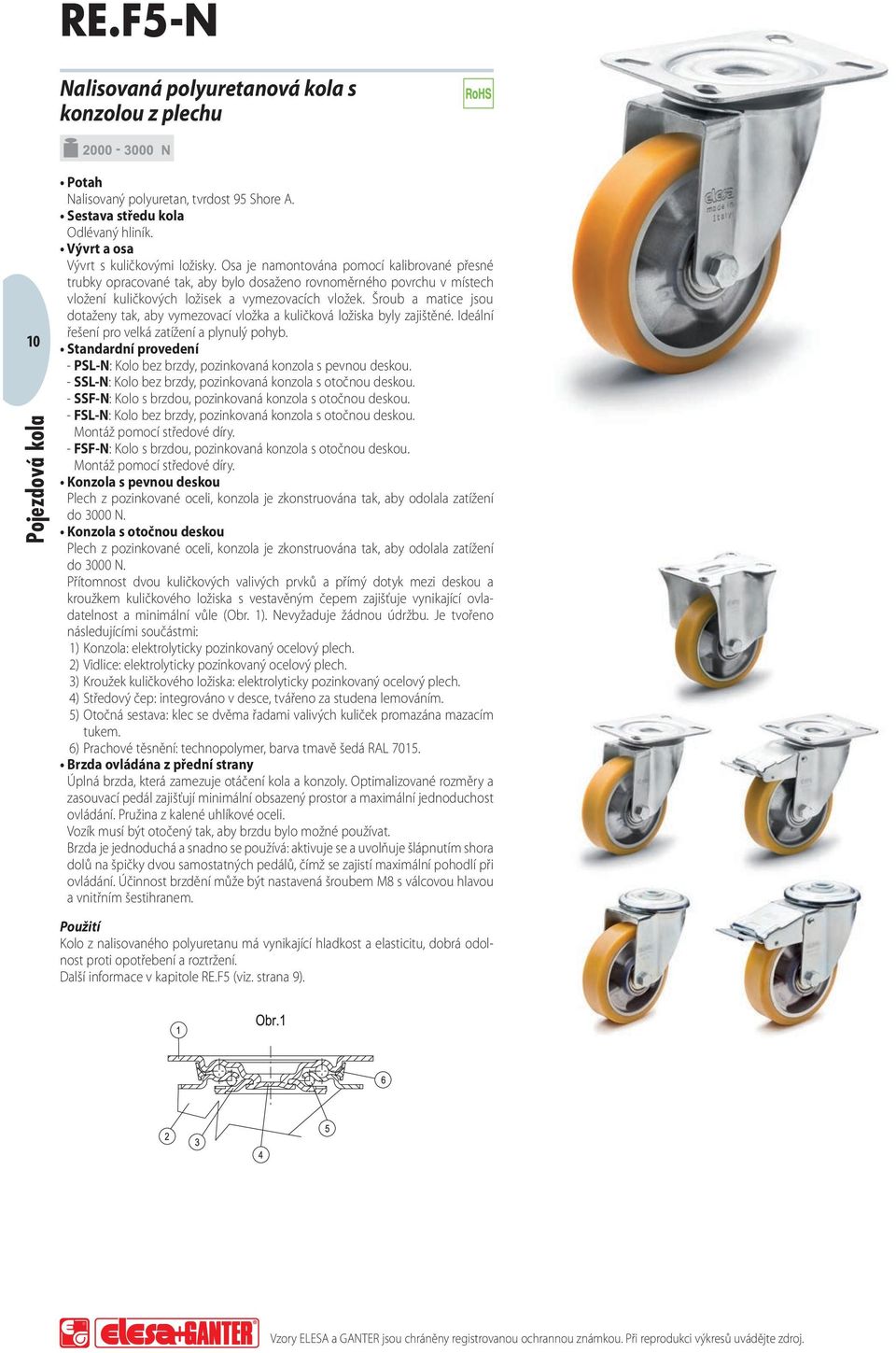

11 RE.F5-N Nalisovaná polyuretanová kola s konzolou z plechu 10 Potah Nalisovaný polyuretan, tvrdost 95 Shore A. Sestava středu kola Odlévaný hliník. Vývrt a osa Vývrt s kuličkovými ložisky. Osa je namontována pomocí kalibrované přesné trubky opracované tak, aby bylo dosaženo rovnoměrného povrchu v místech vložení kuličkových ložisek a vymezovacích vložek. Šroub a matice jsou dotaženy tak, aby vymezovací vložka a kuličková ložiska byly zajištěné. Ideální řešení pro velká zatížení a plynulý pohyb. Standardní provedení - PSL-N: Kolo bez brzdy, pozinkovaná konzola s pevnou deskou. - SSL-N: Kolo bez brzdy, pozinkovaná konzola s otočnou deskou. - SSF-N: Kolo s brzdou, pozinkovaná konzola s otočnou deskou. - FSL-N: Kolo bez brzdy, pozinkovaná konzola s otočnou deskou. Montáž pomocí středové díry. - FSF-N: Kolo s brzdou, pozinkovaná konzola s otočnou deskou. Montáž pomocí středové díry. Konzola s pevnou deskou Plech z pozinkované oceli, konzola je zkonstruována tak, aby odolala zatížení do 3000 N. Konzola s otočnou deskou Plech z pozinkované oceli, konzola je zkonstruována tak, aby odolala zatížení do 3000 N. Přítomnost dvou kuličkových valivých prvků a přímý dotyk mezi deskou a kroužkem kuličkového ložiska s vestavěným čepem zajišťuje vynikající ovladatelnost a minimální vůle (Obr. 1). Nevyžaduje žádnou údržbu. Je tvořeno následujícími součástmi: 1) Konzola: elektrolyticky pozinkovaný ocelový plech. 2) Vidlice: elektrolyticky pozinkovaný ocelový plech. 3) Kroužek kuličkového ložiska: elektrolyticky pozinkovaný ocelový plech. 4) Středový čep: integrováno v desce, tvářeno za studena lemováním. 5) Otočná sestava: klec se dvěma řadami valivých kuliček promazána mazacím tukem. 6) Prachové těsnění: technopolymer, barva tmavě šedá RAL Brzda ovládána z přední strany Úplná brzda, která zamezuje otáčení kola a konzoly. Optimalizované rozměry a zasouvací pedál zajišťují minimální obsazený prostor a maximální jednoduchost ovládání. Pružina z kalené uhlíkové oceli. Vozík musí být otočený tak, aby brzdu bylo možné používat. Brzda je jednoduchá a snadno se používá: aktivuje se a uvolňuje šlápnutím shora dolů na špičky dvou samostatných pedálů, čímž se zajistí maximální pohodlí při ovládání. Účinnost brzdění může být nastavená šroubem M8 s válcovou hlavou a vnitřním šestihranem. Použití Kolo z nalisovaného polyuretanu má vynikající hladkost a elasticitu, dobrá odolnost proti opotřebení a roztržení. Další informace v kapitole RE.F5 (viz. strana 9).

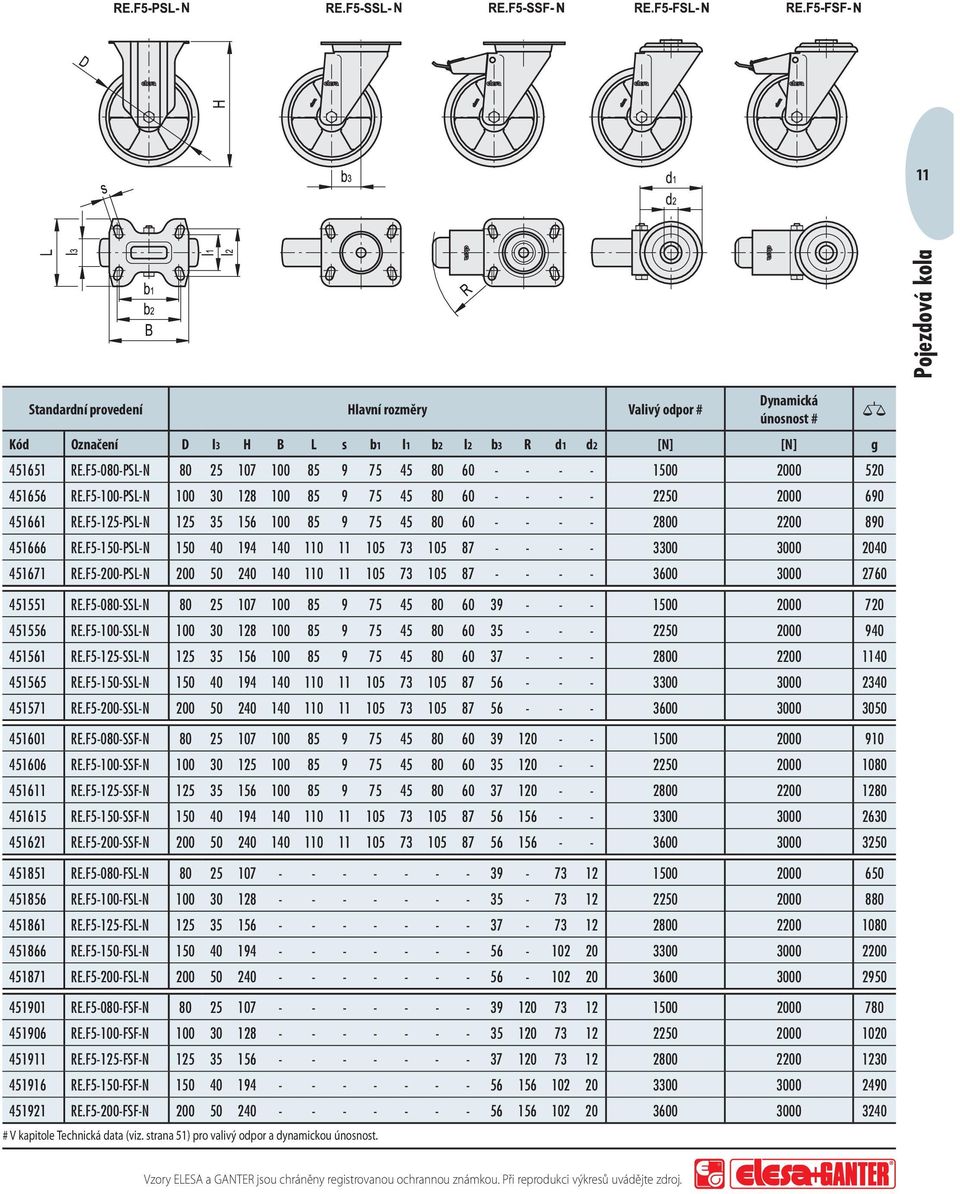

12 11 Standardní provedení Hlavní rozměry Valivý odpor # Dynamická únosnost # Kód Označení D l3 H B L s b1 l1 b2 l2 b3 R d1 d2 [N] [N] g RE.F5-080-PSL-N RE.F5-100-PSL-N RE.F5-125-PSL-N RE.F5-150-PSL-N RE.F5-200-PSL-N RE.F5-080-SSL-N RE.F5-100-SSL-N RE.F5-125-SSL-N RE.F5-150-SSL-N RE.F5-200-SSL-N RE.F5-080-SSF-N RE.F5-100-SSF-N RE.F5-125-SSF-N RE.F5-150-SSF-N RE.F5-200-SSF-N RE.F5-080-FSL-N RE.F5-100-FSL-N RE.F5-125-FSL-N RE.F5-150-FSL-N RE.F5-200-FSL-N RE.F5-080-FSF-N RE.F5-100-FSF-N RE.F5-125-FSF-N RE.F5-150-FSF-N RE.F5-200-FSF-N # V kapitole Technická data (viz. strana 51) pro valivý odpor a dynamickou únosnost.

13 RE.F5-H Nalisovaná polyuretanová kola s konzolou z plechu pro střední zatížení 12 Potah Nalisovaný polyuretan, tvrdost 95 Shore A. Sestava středu kola Odlévaný hliník. Vývrt a osa Vývrt s kuličkovými ložisky. Osa je namontována pomocí kalibrované přesné trubky opracované tak, aby bylo dosaženo rovnoměrného povrchu v místech vložení kuličkových ložisek a vymezovacích vložek. Šroub a matice jsou dotaženy tak, aby vymezovací vložka a kuličková ložiska byly zajištěné. Ideální řešení pro velká zatížení a plynulý pohyb. Standardní provedení - PSL-H: Kolo bez brzdy, pozinkovaná konzola pro střední zatížení s pevnou deskou. - SSL-H: Kolo bez brzdy, pozinkovaná konzola pro střední zatížení s otočnou deskou. - SSF-H: Kolo s brzdou, pozinkovaná konzola pro střední zatížení s otočnou deskou. Konzola s pevnou deskou Žlutě pozinkovaný plech (test v solné komoře déle než 72 hod.). Konzola je zkonstruována tak, aby odolala zatížením do 7500 N a zajistila únosnost, která činí tento výrobek vhodný pro průmyslové použití s vysokým zatížením. Konzola s otočnou deskou Konzola je zkonstruována tak, aby odolala zatížením do 7500 N a zajistila únosnost, která činí tento výrobek vhodný pro průmyslové použití s vysokým zatížením (Obr. 1). Je tvořena následujícími součástmi: 1) Konzola: žlutě pozinkovaný ocelový plech. 2) Vidlice: žlutě pozinkovaný ocelový plech. 3) Kroužek kuličkového ložiska: žlutě pozinkovaný ocelový plech. 4) Středový čep: šroub a matice z oceli třídy pevnosti ) Otočná sestava: klec se dvěma řadami valivých kuliček promazána mazacím tukem. 6) Prachové těsnění: technopolymer, barva tmavě šedá RAL Brzda Přední brzdy (RE.F5-125) nebo zadní brzdy (RE.F ) mají dvojitý účinek a vyznačují se tím, že k zajištění kola a konzoly dochází současně. Brzda je jednoduchá a snadno se používá: aktivuje se a uvolňuje šlápnutím shora dolů na špičky dvou samostatných pedálů, čímž se zajistí maximální pohodlí při ovládání. Účinnost brzdění může být nastavená šroubem M8 s válcovou hlavou a vnitřním šestihranem. Použití Kolo z nalisovaného polyuretanu má vynikající hladkost a elasticitu, dobrá odolnost proti opotřebení a roztržení. Další informace v kapitole RE.F5 (viz. strana 9).

14 13 Standardní provedení Hlavní rozměry Valivý odpor # Dynamická únosnost # Kód Označení D l3 H B L s b1 l1 b2 l2 b3 R [N] [N] g RE.F5-125-PSL-H RE.F5-150-PSL-H RE.F5-200-PSL-H RE.F5-125-SSL-H RE.F5-150-SSL-H RE.F5-200-SSL-H RE.F5-125-SSF-H RE.F5-150-SSF-H RE.F5-200-SSF-H # V kapitole Technická data (viz. strana 51) pro valivý odpor a dynamickou únosnost.

15 RE.F4 Nalisovaná polyuretanová kola 14 Potah Nalisovaný polyuretan, tvrdost 95 Shore A. Sestava středu kola Litina. Standardní provedení - RBL: Vývrt je umístěný přímo ve středu kola a je navržený tak, aby bylo možné snadno vytvořit drážku pro pero nebo upravit otvor pro montáž. Každé další změny na kole musí být prováděny za maximální pracovní teploty do 80 C (doporučený max.teplotní limit při běžném používání výrobku), aby nedošlo k poškození polyuretanového potahu. Ideální aplikace k poháněným nápravám. - RSL: Vývrt s kuličkovými ložisky. Ideální řešení pro velká zatížení a plynulý pohyb. Speciální provedení na vyžádání Díra s drážkou pro pero podle UNI 6604, UNI 6607 e ISO 2941 (verze RBL). Použití Vynikající hladkost a elasticita, dobrá odolnost proti opotřebení a roztržení. Parametry výběru v kapitole Technická data (viz. strana 56). Podmínky okolního prostředí Kolo RE.F4 je vhodné pro prostředí, ve kterém se vyskytují atmosférické látky, alkoholy a glykoly; nedoporučuje se použití v prostředích s přítomností organických a minerálních kyselin, roztoků zásad a nasycených par. Valivý odpor - s působící silou / zatížením Schéma zobrazuje sílu působící na kolo a udržující jej v pohybu stálou rychlostí 4 km/h podle působícího zatížení. Průsečík s hodnotou působící síly 50 N je maximální přepravovatelné zatížení u ručně ovládaného vozíku se 4 koly; ve skutečnosti je maximální síla 200 N = 50 N x 4 kola, kterou může s ohledem na bezpečnost práce ovládat samotný operátor podle předpisů vlastní silou. Mechanický pohyb s tažnými zařízeními Pro mechanické tažení viz. technické specifikace pro určení možnosti zatížení. Teplota Pokud se provozní teploty v aplikaci liší od těch, které jsou ve standardním rozsahu hodnot, informujte se v technických údajích a stanovte změny únosnosti. Kola RE.F4 jsou rovněž dodávána s konzolami: - RE.F4-H (viz. strana 16): Kola s konzolou z plechu pro střední zatížení. - RE.F4-WH (viz. strana 18): Kola s konzolou svařenou z ocelového plechu pro vysoké zatížení. - RE.F4-WEH (viz. strana 20): Kola s konzolou svařenou z ocelového plechu pro extra vysoké zatížení.

16 15 Standardní provedení Hlavní rozměry Statické zatížení # Dynamická únosnost # Kód Označení D d l3 l4 d3 dr * [N] [N] g RE.F4-100-RBL RE.F4-125-RBL RE.F4-150-RBL RE.F4-200-RBL RE.F4-250-RBL RE.F4-300-RBL * Max. dovolený průměr vývrtu kola aby bylo zaručeno uvedené statické zatížení. # V kapitole Technická data (viz. strana 51) pro statické zatížení a dynamickou únosnost. Standardní provedení Hlavní rozměry Statické zatížení # Valivý odpor # Dynamická únosnost # Kód Označení D d l3 l4 l5 d3 [N] [N] [N] g RE.F4-100-RSL RE.F4-125-RSL RE.F4-150x50-RSL RE.F4-150x80-RSL RE.F4-200x50-RSL RE.F4-200x80-RSL RE.F4-250-RSL RE.F4-300-RSL # V kapitole Technická data (viz. strana 51) pro statické zatížení, valivý odpor a dynamickou únosnost.

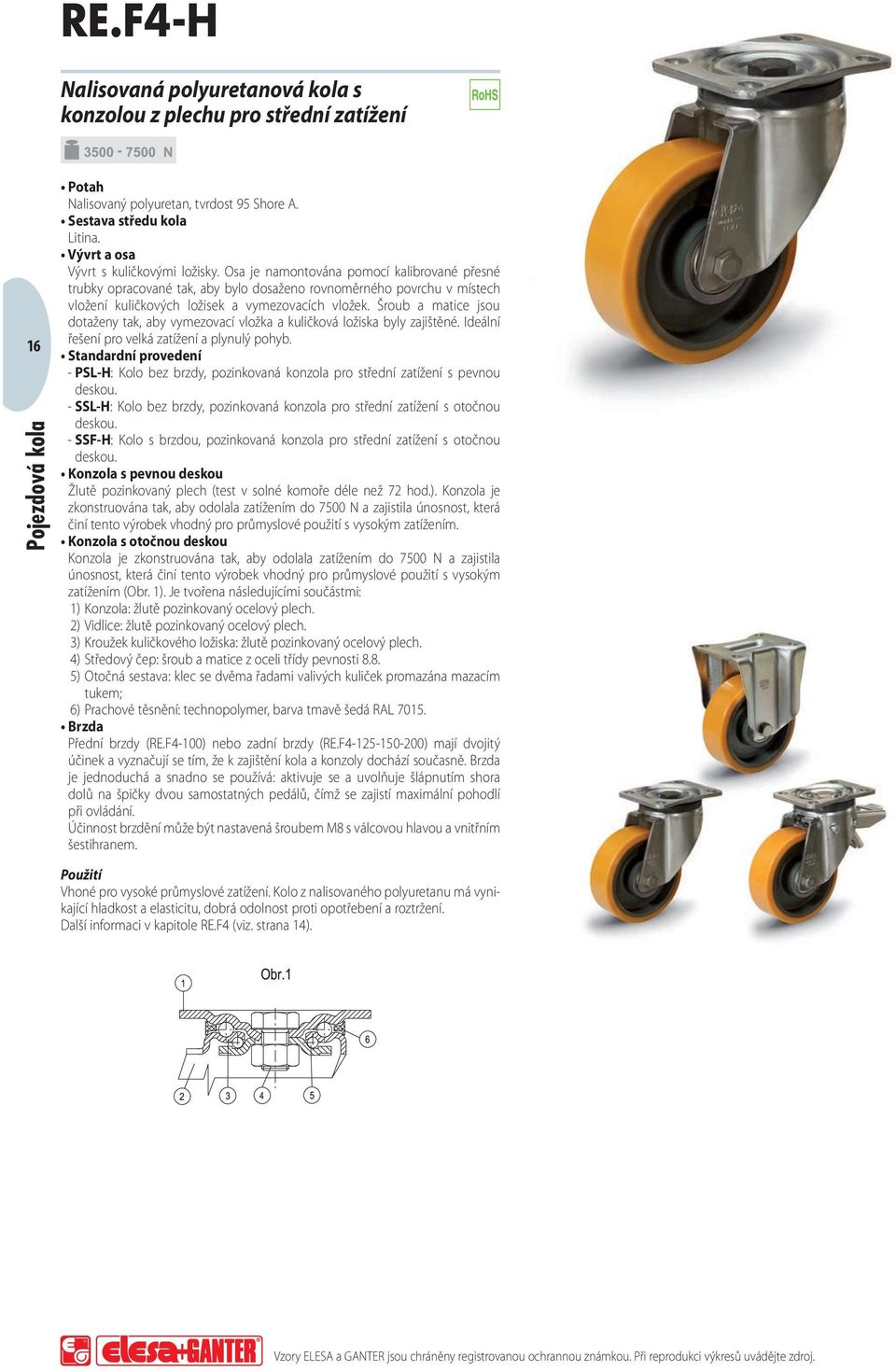

17 RE.F4-H Nalisovaná polyuretanová kola s konzolou z plechu pro střední zatížení 16 Potah Nalisovaný polyuretan, tvrdost 95 Shore A. Sestava středu kola Litina. Vývrt a osa Vývrt s kuličkovými ložisky. Osa je namontována pomocí kalibrované přesné trubky opracované tak, aby bylo dosaženo rovnoměrného povrchu v místech vložení kuličkových ložisek a vymezovacích vložek. Šroub a matice jsou dotaženy tak, aby vymezovací vložka a kuličková ložiska byly zajištěné. Ideální řešení pro velká zatížení a plynulý pohyb. Standardní provedení - PSL-H: Kolo bez brzdy, pozinkovaná konzola pro střední zatížení s pevnou deskou. - SSL-H: Kolo bez brzdy, pozinkovaná konzola pro střední zatížení s otočnou deskou. - SSF-H: Kolo s brzdou, pozinkovaná konzola pro střední zatížení s otočnou deskou. Konzola s pevnou deskou Žlutě pozinkovaný plech (test v solné komoře déle než 72 hod.). Konzola je zkonstruována tak, aby odolala zatížením do 7500 N a zajistila únosnost, která činí tento výrobek vhodný pro průmyslové použití s vysokým zatížením. Konzola s otočnou deskou Konzola je zkonstruována tak, aby odolala zatížením do 7500 N a zajistila únosnost, která činí tento výrobek vhodný pro průmyslové použití s vysokým zatížením (Obr. 1). Je tvořena následujícími součástmi: 1) Konzola: žlutě pozinkovaný ocelový plech. 2) Vidlice: žlutě pozinkovaný ocelový plech. 3) Kroužek kuličkového ložiska: žlutě pozinkovaný ocelový plech. 4) Středový čep: šroub a matice z oceli třídy pevnosti ) Otočná sestava: klec se dvěma řadami valivých kuliček promazána mazacím tukem; 6) Prachové těsnění: technopolymer, barva tmavě šedá RAL Brzda Přední brzdy (RE.F4-100) nebo zadní brzdy (RE.F ) mají dvojitý účinek a vyznačují se tím, že k zajištění kola a konzoly dochází současně. Brzda je jednoduchá a snadno se používá: aktivuje se a uvolňuje šlápnutím shora dolů na špičky dvou samostatných pedálů, čímž se zajistí maximální pohodlí při ovládání. Účinnost brzdění může být nastavená šroubem M8 s válcovou hlavou a vnitřním šestihranem. Použití Vhoné pro vysoké průmyslové zatížení. Kolo z nalisovaného polyuretanu má vynikající hladkost a elasticitu, dobrá odolnost proti opotřebení a roztržení. Další informaci v kapitole RE.F4 (viz. strana 14).

18 17 Standardní provedení Hlavní rozměry Valivý odpor # Dynamická únosnost # Kód Označení D l3 H B L s b1 b2 l1 l2 b3 R [N] [N] g RE.F4-100-PSL-H RE.F4-125-PSL-H RE.F4-150-PSL-H RE.F4-200-PSL-H RE.F4-100-SSL-H RE.F4-125-SSL-H RE.F4-150-SSL-H RE.F4-200-SSL-H RE.F4-100-SSF-H RE.F4-125-SSF-H RE.F4-150-SSF-H RE.F4-200-SSF-H # V kapitole Technická data (viz. strana 51) pro valivý odpor a dynamickou únosnost.

19 RE.F4-WH Nalisovaná polyuretanová kola s konzolou svařenou z ocelového plechu pro vysoké zatížení 18 Potah Nalisovaný polyuretan, tvrdost 95 Shore A. Sestava středu kola Litina. Vývrt a osa Vývrt s kuličkovými ložisky. Osa je namontována pomocí kalibrované přesné trubky opracované tak, aby bylo dosaženo rovnoměrného povrchu v místech vložení kuličkových ložisek a vymezovacích vložek. Šroub a matice jsou dotaženy tak, aby vymezovací vložka a kuličková ložiska byly zajištěné. Ideální řešení pro velká zatížení a plynulý pohyb. Standardní provedení - PSL-WH: Kolo bez brzdy, pozinkovaná konzola svařená z ocelového plechu pro vysoké zatížení s pevnou deskou. - SSL-WH: Kolo bez brzdy, pozinkovaná konzola svařená z ocelového plechu pro vysoké zatížení s otočnou deskou. - SSF-WH: Kolo s brzdou, pozinkovaná konzola svařená z ocelového plechu pro vysoké zatížení s otočnou deskou. Konzola s pevnou deskou Elektrolyticky pozinkovaná svařená ocel. Konzola je zkonstruována tak, aby odolala zatížením do 9000 N. Je vhodná pro použití v těžkém průmyslu a náročných podmínkách, např. boční nárazy nebo vysoká rychlost. Konzola s otočnou deskou Použití axiálního a kuželového ložiska zajišťuje vynikající ovládání i při plném zatížení a zvyšuje odolnost konzoly proti bočním nárazům. Je vybavená maznicí a pojistnou maticí se systémem proti samovolnému uvolňování. Konzola je zkonstruována tak, aby odolala zatížením do 9000 N. Je vhodná pro použití v těžkém průmyslu a náročných podmínkách, např. boční nárazy nebo vysoká rychlost. Je sestavena z následujících součástí (Obr. 1): 1) Konzola: kovaná ocel s tvářeným čepem, elektrolyticky pozinkovaný povrch. 2) Vidlice: boky přivařené k přírubě, elektrolyticky pozinkovaný povrch. 3) Otočná sestava: axiální kuličkové ložisko a kuželové válečkové ložisko. 4) Maznice. 5) Pojistná matice se systémem proti samovolnému uvolňování. Brzda ovládána ze zadní strany Brzda má dvojitý účinek a vyznačuje se tím, že k zajištění kola a konzoly dochází současně. Brzda je jednoduchá a snadno se používá: aktivuje se a uvolňuje šlápnutím shora dolů na špičky dvou samostatných pedálů, čímž se zajistí maximální pohodlí při ovládání. Účinnost brzdění může být nastavená šroubem M8 s válcovou hlavou a vnitřním šestihranem. Použití Vhodné pro použití v těžkém průmyslu a náročných podmínkách. Kolo z nalisovaného polyuretanu má vynikající hladkost a elasticitu, dobrá odolnost proti opotřebení a roztržení. Další informace v kapitole RE.F4 (viz. strana 14).

20 19 Standardní provedení Hlavní rozměry Valivý odpor # Dynamická únosnost # Kód Označení D l3 H B L b1 l1 b3 R d4 s [N] [N] g RE.F4-125-PSL-WH RE.F4-150-PSL-WH RE.F4-200-PSL-WH RE.F4-125-SSL-WH RE.F4-150-SSL-WH RE.F4-200-SSL-WH RE.F4-125-SSF-WH RE.F4-150-SSF-WH RE.F4-200-SSF-WH # V kapitole Technická data (viz. strana 51) pro valivý odpor a dynamickou únosnost.

21 RE.F4-WEH Nalisovaná polyuretanová kola s konzolou svařenou z ocelového plechu pro extra vysoké zatížení 20 Potah Nalisovaný polyuretan, tvrdost 95 Shore A. Sestava středu kola Litina. Vývrt a osa Vývrt s kuličkovými ložisky. Osa je namontována pomocí kalibrované přesné trubky opracované tak, aby bylo dosaženo rovnoměrného povrchu v místech vložení kuličkových ložisek a vymezovacích vložek. Šroub a matice jsou dotaženy tak, aby vymezovací vložka a kuličková ložiska byly zajištěné. Ideální řešení pro velká zatížení a plynulý pohyb. Standardní provedení - PSL-WEH: Kolo bez brzdy, konzola svařená z ocelového plechu pro extra vysoké zatížení, s práškovým povlakem a pevnou deskou. - SSL-WEH: Kolo bez brzdy, konzola svařená z ocelového plechu pro extra vysoké zatížení, s práškovým povlakem a otočnou deskou. - SSF-WEH: Kolo s brzdou, konzola svařená z ocelového plechu pro extra vysoké zatížení, s práškovým povlakem a otočnou deskou. Konzola s pevnou deskou Svařená ocel s tmavě zeleným práškovým povlakem. Konzola je zkonstruována tak, aby odolala zatížením do N. Je vhodná pro použití v těžkém průmyslu a náročných podmínkách, např. boční nárazy nebo vysoká rychlost. Konzola s otočnou deskou Použití axiálního a kuželového ložiska zajišťuje vynikající ovládání i při plném zatížení a zvyšuje odolnost konzoly proti bočním nárazům. Je vybavená maznicí a pojistnou maticí se systémem proti samovolnému uvolňování. Konzola je zkonstruována tak, aby odolala zatížením do N. Je vhodná pro použití v těžkém průmyslu a náročných podmínkách, např. boční nárazy nebo vysoká rychlost. Je sestavena z následujících součástí (Obr. 1): 1) Konzola: kovaná ocel s tvářeným čepem, tmavě zelený práškový povlak. 2) Vidlice: boky přivařené k přírubě, tmavě zelený práškový povlak. 3) Otočná sestava: axiální kuličkové ložisko a kuželové válečkové ložisko. 4) Maznice. 5) Pojistná matice se systémem proti samovolnému uvolňování. Brzda ovládána ze zadní strany Brzda má dvojitý účinek a vyznačuje se tím, že k zajištění kola a konzoly dochází současně. Brzda je jednoduchá a snadno se používá: aktivuje se a uvolňuje šlápnutím shora dolů na špičky dvou samostatných pedálů, čímž se zajistí maximální pohodlí při ovládání. Účinnost brzdění může být nastavená šroubem M8 s válcovou hlavou a vnitřním šestihranem. Použití Vhodné pro použití v těžkém průmyslu a náročných podmínkách. Kolo z nalisovaného polyuretanu má vynikající hladkost a elasticitu, dobrá odolnost proti opotřebení a roztržení. Další informace v kapitole RE.F4 (viz. strana 14).

22 21 Standardní provedení Hlavní rozměry Valivý odpor # Dynamická únosnost # Kód Označení D l3 H B L b1 l1 b3 R d4 [N] [N] g RE.F4-150-PSL-WEH RE.F4-200-PSL-WEH RE.F4-250-PSL-WEH RE.F4-300-PSL-WEH RE.F4-150-SSL-WEH RE.F4-200-SSL-WEH RE.F4-250-SSL-WEH RE.F4-300-SSL-WEH RE.F4-150-SSF-WEH RE.F4-200-SSF-WEH RE.F4-250-SSF-WEH RE.F4-300-SSF-WEH # V kapitole Technická data (viz. strana 51) pro valivý odpor a dynamickou únosnost.

23 RE.G5 Nalisované polyuretanové válečky 22 Potah Nalisovaný polyuretan, tvrdost 95 Shore A. Sestava středu kola Ocel. Vývrt Vývrt s kuličkovými ložisky. Ideální řešení pro velká zatížení a plynulý pohyb. Použití Vynikající hladkost a elasticita, dobrá odolnost proti opotřebení a roztržení. Parametry výběru v kapitole Technická data (viz. strana 56). Podmínky okolního prostředí Vhodné pro prostředí, ve kterém se vyskytují atmosférické látky, alkoholy a glykoly; nedoporučuje se použití v prostředích s přítomností organických a minerálních kyselin, roztoků zásad a nasycených par. Valivý odpor - s působící silou / zatížením Schéma zobrazuje sílu působící na kolo a udržující jej v pohybu stálou rychlostí 4 km/h podle působícího zatížení. Průsečík s hodnotou působící síly 50 N je maximální přepravovatelné zatížení u ručně ovládaného vozíku se 4 koly; ve skutečnosti je maximální síla 200 N = 50 N x 4 kola, kterou může s ohledem na bezpečnost práce ovládat samotný operátor podle předpisů vlastní silou. Mechanický pohyb s tažnými zařízeními Pro mechanické tažení viz. technické specifikace pro určení možnosti zatížení. Teplota Pokud se provozní teploty v aplikaci liší od těch, které jsou ve standardním rozsahu hodnot, informujte se v technických údajích a stanovte změny únosnosti. Standardní provedení Hlavní rozměry Statické zatížení # Valivý odpor # Dynamická únosnost # Kód Označení D d d3 l3 l5 [N] [N] [N] g RE.G5-80x70-RSL RE.G5-80x90-RSL RE.G5-82x70-RSL RE.G5-82x90-RSL RE.G5-82x100-RSL RE.G5-85x40-RSL RE.G5-85x70-RSL RE.G5-85x90-RSL RE.G5-85x100-RSL # V kapitole Technická data (viz. strana 51) pro statické zatížení, valivý odpor a dynamickou únosnost.

24 RE.F8 Monolitická kola ROZŠÍŘENÁ ŘADA Sestava středu kola Technopolymer na bázi polyamidu (PA). Odolný proti rozpouštědlům, olejům, mazadlům a jiným chemickým látkám. Standardní provedení - RBL: Vývrt zhotovený přímo ve středu kola. - RSL: Vývrt s kuličkovými ložisky. Ideální rešení pro velké zatížení a plynulý pohyb. Použití Vysoká odolnost proti opotřebení a roztržení. Parametry výběru v kapitole Technická data (viz. strana 56). Podmínky okolního prostředí Kolo RE.F8 je vhodné pro použití ve vlhkém prostředí, ve kterém se vyskytují středně agresivní chemikálie; nedoporučuje se použití v prostředích s přítomností organických a chlorovaných rozpouštědel, uhlovodíků a minerálních olejů. Valivý odpor - s působící silou / zatížením Schéma zobrazuje sílu působící na kolo a udržující jej v pohybu stálou rychlostí 4 km/h podle působícího zatížení. Průsečík s hodnotou působící síly 50 N je maximální přepravovatelné zatížení u ručně ovládaného vozíku se 4 koly; ve skutečnosti je maximální síla 200 N = 50 N x 4 kola, kterou může s ohledem na bezpečnost práce ovládat samotný operátor podle předpisů vlastní silou. Mechanický pohyb s tažnými zařízeními Pro mechanické tažení viz. technické specifikace pro určení možnosti zatížení. Teplota Pokud se provozní teploty v aplikaci liší od těch, které jsou ve standardním rozsahu hodnot, informujte se v technických údajích a stanovte změny únosnosti. Kola RE.F8 jsou rovněž dodávána s konzolami: - RE.F8-N (viz. strana 24): Kola s konzolou z plechu. - RE.F8-H (viz. strana26): Kola s konzolou z plechu pro střední zatížení. - RE.F8-WH (viz. strana 28): Kola s konzolou svařenou z ocelového plechu pro vysoké zatížení. 23 Standardní provedení Hlavní rozměry Statické zatížení # Valivý odpor # Dynamická únosnost # Kód Označení D d l3 l4 l5 d3 [N] [N] [N] g RE.F8-065-RBL RE.F8-080-RBL RE.F8-100-RBL RE.F8-125-RBL RE.F8-150-RBL RE.F8-200-RBL RE.F8-125-RSL RE.F8-150-RSL RE.F8-200-RSL # V kapitole Technická data (viz. strana 51) pro statické zatížení, valivý odpor a dynamickou únosnost.

25 RE.F8-N Monolitická kola s konzolou z plechu 24 Sestava středu kola Technopolymer na bázi polyamidu (PA). Odolný proti rozpouštědlům, olejům, mazadlům a jiným chemickým látkám. Vývrt Zhotovený přímo ve středu kola. Sestava osy Kalibrovaná přesná trubka. Trubka slouží jako vymezovací vložka, je dotahována do konzoly šroubem a maticí na stanovenou hodnotu utahovacího momentu. Vývrt kola se otáčí na trubce volně. Standardní provedení - PBL-N: Kolo bez brzdy, pozinkovaná konzola s pevnou deskou. - SBL-N: Kolo bez brzdy, pozinkovaná konzola s otočnou deskou. - SBF-N: Kolo s brzdou, pozinkovaná konzola s otočnou deskou. - FBL-N: Kolo bez brzdy, pozinkovaná konzola s otočnou deskou. Montáž pomocí středové díry. - FBF-N: Kolo s brzdou, pozinkovaná konzola s otočnou deskou. Montáž pomocí středové díry. - PBL-N-SST: Nerezová ocel - Kolo bez brzdy, konzola s pevnou deskou. - SBL-N-SST: Nerezová ocel - Kolo bez brzdy, konzola s otočnou deskou. - SBF-N-SST: Nerezová ocel - Kolo s brzdou, konzola s otočnou deskou. - FBL-N-SST: Nerezová ocel - Kolo bez brzdy, konzola s otočnou deskou. Montáž pomocí středové díry. - FBF-N-SST: Nerezová ocel - Kolo s brzdou, konzola s otočnou deskou. Montáž pomocí středové díry. Konzola s pevnou deskou Plech z pozinkované nebo nerezové oceli AISI 304 (verze SST), konzola je zkonstruována tak, aby odolala zatížení do 3000 N. Konzola s otočnou deskou Plech z pozinkované nebo nerezové oceli AISI 304 (verze SST), konzola je zkonstruována tak, aby odolala zatížení do 3000 N. Přítomnost dvou kuličkových valivých prvků a přímý dotyk mezi deskou a kroužkem kuličkového ložiska s vestavěným čepem zajišťuje vynikající ovladatelnost a minimální vůle (Obr. 1). Nevyžaduje žádnou údržbu. Je tvořeno následujícími součástmi: 1) Konzola: elektrolyticky pozinkovaný ocelový plech nebo plech z nerezové oceli AISI ) Vidlice: elektrolyticky pozinkovaný ocelový plech nebo plech z nerezové oceli AISI ) Kroužek kuličkového ložiska: elektrolyticky pozinkovaný ocelový plech nebo plech z nerezové oceli AISI ) Středový čep: integrováno v desce, tvářeno za studena lemováním. 5) Otočná sestava: klec se dvěma řadami valivých kuliček promazána mazacím tukem. 6) Prachové těsnění: technopolymer, barva tmavě šedá RAL Brzda ovládána z přední strany Úplná brzda, která zamezuje otáčení kola a konzoly. Optimalizované rozměry a zasouvací pedál zajišťují minimální obsazený prostor a maximální jednoduchost ovládání. Pružina z kalené uhlíkové nebo nerezové oceli (verze SST). Vozík musí být otočený tak, aby brzdu bylo možné používat. Brzda je jednoduchá a snadno se používá: aktivuje se a uvolňuje šlápnutím shora dolů na špičky dvou samostatných pedálů, čímž se zajistí maximální pohodlí při ovládání. Účinnost brzdění může být nastavená šroubem M8 s válcovou hlavou a vnitřním šestihranem. Použití Monolitické kolo má dobrou odolnost proti opotřebení a roztržení. Další informace v kapitole RE.F8 (viz. strana 23).

26 25 Standardní provedení Hlavní rozměry Valivý odpor # Dynamická únosnost # Kód Označení D l3 H B L s b1 l1 b2 l2 b3 R d1 d2 [N] [N] g RE.F8-065-PBL-N RE.F8-080-PBL-N RE.F8-100-PBL-N RE.F8-125-PBL-N RE.F8-150-PBL-N RE.F8-200-PBL-N RE.F8-065-SBL-N RE.F8-080-SBL-N RE.F8-100-SBL-N RE.F8-125-SBL-N RE.F8-150-SBL-N RE.F8-200-SBL-N RE.F8-080-SBF-N RE.F8-100-SBF-N RE.F8-125-SBF-N RE.F8-150-SBF-N RE.F8-200-SBF-N RE.F8-065-FBL-N RE.F8-080-FBL-N RE.F8-100-FBL-N RE.F8-125-FBL-N RE.F8-150-FBL-N RE.F8-200-FBL-N RE.F8-080-FBF-N RE.F8-100-FBF-N RE.F8-125-FBF-N RE.F8-150-FBF-N RE.F8-200-FBF-N RE.F8-080-PBL-N-SST RE.F8-100-PBL-N-SST RE.F8-125-PBL-N-SST RE.F8-080-SBL-N-SST RE.F8-100-SBL-N-SST RE.F8-125-SBL-N-SST RE.F8-080-SBF-N-SST RE.F8-100-SBF-N-SST RE.F8-125-SBF-N-SST RE.F8-080-FBL-N-SST RE.F8-100-FBL-N-SST RE.F8-125-FBL-N-SST RE.F8-080-FBF-N-SST RE.F8-100-FBF-N-SST RE.F8-125-FBF-N-SST # V kapitole Technická data (viz. strana 51) pro valivý odpor a dynamickou únosnost.

27 RE.F8-H Monolitická kola s konzolou z plechu pro střední zatížení 26 Sestava středu kola Technopolymer na bázi polyamidu (PA). Odolný proti rozpouštědlům, olejům, mazadlům a jiným chemickým látkám. Vývrt Zhotovený přímo ve středu kola. Sestava osy Kalibrovaná přesná trubka. Trubka slouží jako vymezovací vložka, je dotahována do konzoly šroubem a maticí na stanovenou hodnotu utahovacího momentu. Vývrt kola se otáčí na trubce volně. Standardní provedení - PBL-H: Kolo bez brzdy, pozinkovaná konzola pro střední zatížení s pevnou deskou. - SBL-H: Kolo bez brzdy, pozinkovaná konzola pro střední zatížení s otočnou deskou. - SBF-H: Kolo s brzdou, pozinkovaná konzola pro střední zatížení s otočnou deskou. Konzola s pevnou deskou Žlutě pozinkovaný plech (test v solné komoře déle než 72 hod.). Konzola je zkonstruována tak, aby odolala zatížením do 7500 N a zajistila únosnost, která činí tento výrobek vhodný pro průmyslové použití s vysokým zatížením. Konzola s otočnou deskou Konzola je zkonstruována tak, aby odolala zatížením do 7500 N a zajistila únosnost, která činí tento výrobek vhodný pro průmyslové použití s vysokým zatížením (Obr. 1). Je tvořena následujícími součástmi: 1) Konzola: žlutě pozinkovaný ocelový plech. 2) Vidlice: žlutě pozinkovaný ocelový plech. 3) Kroužek kuličkového ložiska: žlutě pozinkovaný ocelový plech. 4) Středový čep: šroub a matice z oceli třídy pevnosti ) Otočná sestava: klec se dvěma řadami valivých kuliček promazána mazacím tukem; 6) Prachové těsnění: technopolymer, barva tmavě šedá RAL Brzda Přední brzdy (RE.F ) nebo zadní brzdy (RE.F ) mají dvojitý účinek a vyznačují se tím, že k zajištění kola a konzoly dochází současně. Brzda je jednoduchá a snadno se používá: aktivuje se a uvolňuje šlápnutím shora dolů na špičky dvou samostatných pedálů, čímž se zajistí maximální pohodlí při ovládání. Účinnost brzdění může být nastavená šroubem M8 s válcovou hlavou a vnitřním šestihranem. Použití Vhoné pro vysoké průmyslové zatížení. Monolitické kolo má dobrou odolnost proti opotřebení a roztržení. Další informace v kapitole RE.F8 (viz. strana 23).
