1 Digitální povodňové plány a Povodňový informační systém (POVIS) Ing. Michal Banseth Hydrosoft Veleslavín, s.r.o. WATENVI, Brno, Ministerstvo ivotního prost edí Státní fond ivotního prost edí ČR zelená linka dotazy@sfzp.cz

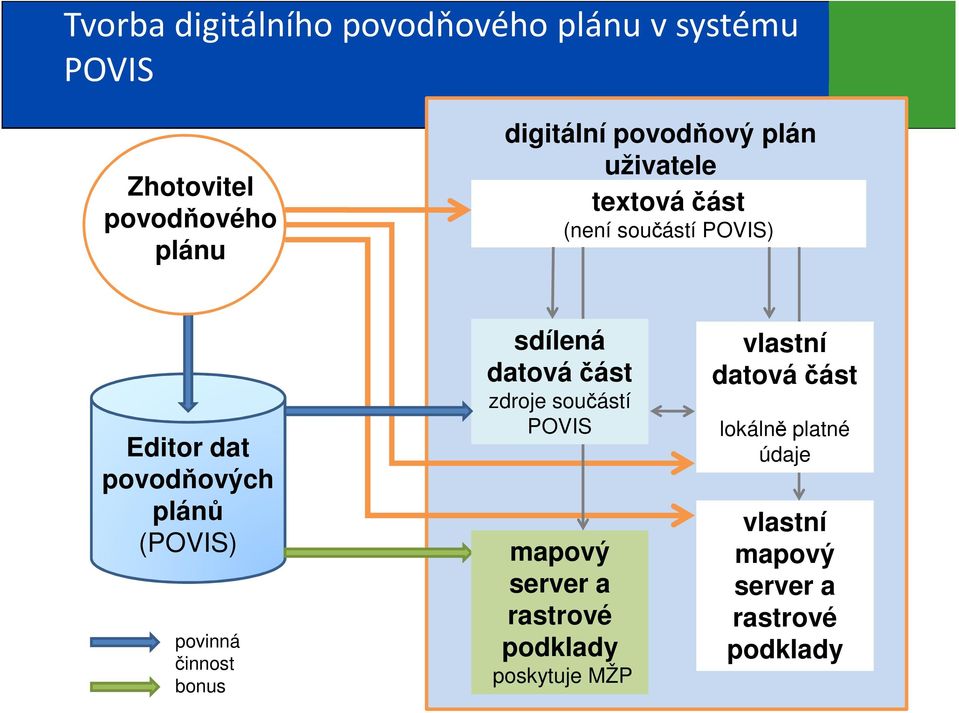

2 Tvorba digitálního povodňového plánu v systému POVIS Zhotovitel povodňového plánu digitální povodňový plán uživatele (veřejná správa) textová část (není součástí POVIS) Editor dat povodňových plánů (POVIS) povinná činnost bonus sdílená datová část zdroje součástí POVIS mapový server a rastrové podklady poskytuje MŽP vlastní datová část lokálně platné údaje vlastní mapový server a rastrové podklady

3 Zdroje dat povodňového plánu v systému POVIS data z centrálních zdrojů data uživatelů ČSÚ: správní členění DIBAVOD: hydrologická data ČHMÚ: hlásné profily, srážkoměrné stanice ŘSD: silniční databanka VÚV: útvary vod, HEIS ČÚZK: mapové podklady Záplavová území Ledové jevy Postupové doby doplnění a úpravy dat Povodňové komise, důležité organizace Hlásné profily C, srážkoměrné stanice Evakuační místa digitální povodňový plán ČR: textová, datová a mapová část Editor dat povodňových plánů ověření a úprava dat??? zákony, předpisy podniky Povodí data z veřejných zdrojů Ohrožené objekty, ohrožující objekty Místa omezující odtokové poměry editor.dppcr.cz Protipovodňová opatření

4 Export / sdílení dat povodňového plánu s dodaným mapovým serverem digitální povodňový plán ČR: datová a mapová část export pro území 14 krajů data s grafickými prvky mapový projekt, server, rastrové podklady digitální povodňový plán uživatele (veřejná správa) vlastní textová část Editor dat povodňových plánů databáze bez grafických prvků výběr z mapy (CSV) databáze bez grafických prvků výběr podle území (DBF) vlastní (lokální) data v připravených strukturách (DBF mapová a datová část editor.dppcr.cz aktualizace dat 4

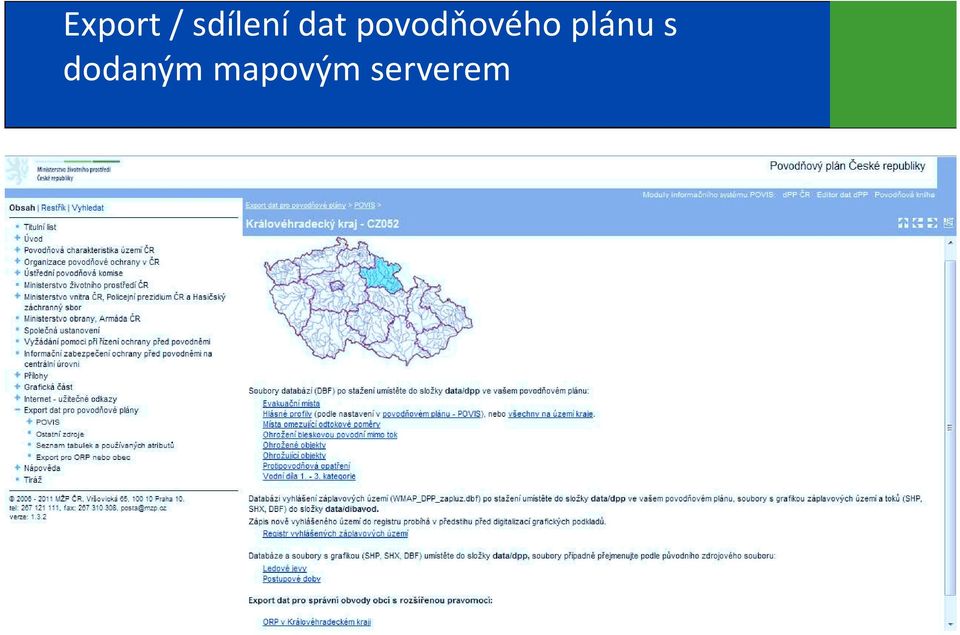

5 Export / sdílení dat povodňového plánu s dodaným mapovým serverem

6 Export / sdílení dat povodňového plánu s dodaným mapovým serverem

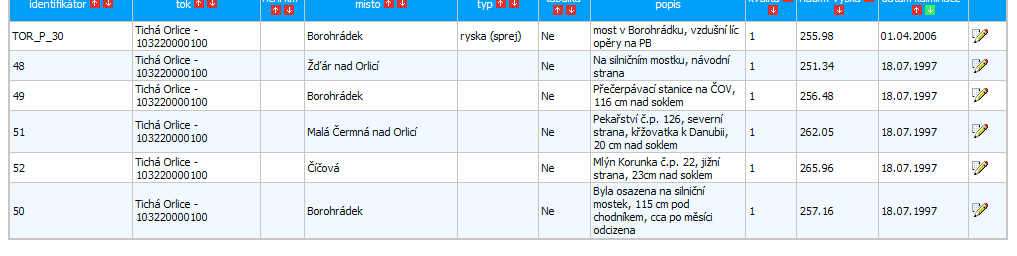

7 Aplikace povod ové značky

8 Aplikace povod ové značky

9 Aplikace povod ové značky

10 Stávající zp sob vedení povod ových knih existuje významná prodleva v přenosu informací za povodňové situace chybějí aktuální informace z jednotlivých zasažených obcí neexistuje souhrná informace o vyhlášeném povodňovém stupni chybějí ucelené informace o evakuacích obyvatel není k dispozici souhrn o poskytované a požadované pomoci nelze jednoduše sumarizovat vývoj aktuální situace a sledovat historický vývoj chybí možnost filtrování požadovaného druhu informací

11 Digitální povod ová kniha: webová aplikace / lokální aplikace lokální i webová aplikace mají společný datový zdroj, aktualizace je automatizovaná v záhlaví jsou soustředěny dostupné aktuální informace pro správní území komise lze zvolit komu nebo od koho jsou zobrazovány zápisy povodňových knih v rozsahu definovaném v povodňovém plánu

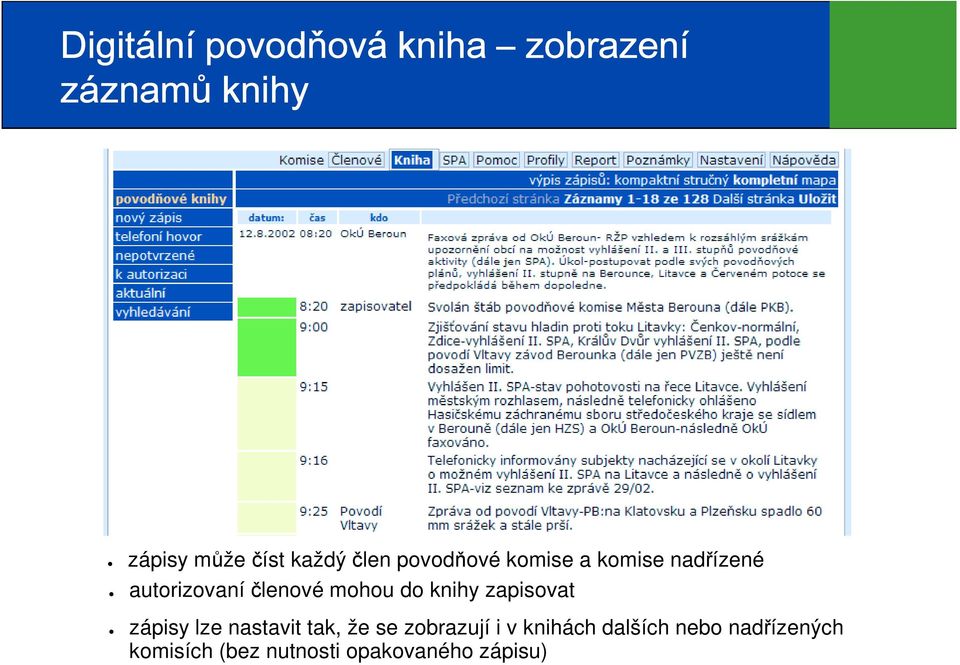

12 Digitální povod ová kniha zobrazení záznam knihy zápisy může číst každý člen povodňové komise a komise nadřízené autorizovaní členové mohou do knihy zapisovat zápisy lze nastavit tak, že se zobrazují i v knihách dalších nebo nadřízených komisích (bez nutnosti opakovaného zápisu)

13 Zobrazení zápis knihy Zobrazení zápisů: - kompaktní zobrazí jen první řádek zápisu - stručný začátek zápisu s definovanou délkou - kompletní zobrazí celý zápis - mapa zobrazí lokalizaci zapisů na mapě Zobrazení zápisů: - barevné políčko indikující nejvyšší SPA v působnosti komise v době zápisu - třídění podle lokalizace - třídění podle data a času (historie epizody) - zdůraznění zápisů, jejichž doručení nebylo dosud potvrzeno

14 Stupně povod ové aktivity V záhlaví povodňové knihy jsou zobrazeny aktualní stavy z předvolených hlásných profilů, případně tendence stavů a průtoků. Na mapě lze přehledně zobrazit vyhlášené stupeň povodňové aktivity v obcích, případně jejich historii

15 Zápisy se ádostí o pomoc, nebo spolupráci Zápisy s nastaveným atributem žádost o pomoc jsou zpracovány specifickým způsobem, tak aby komunikace mezi jednotlivými subjekty byla co nejefektivnější. Na mapě lze přehledně zobrazit obce, které poslaly nějakou žádost o pomoc a stav poskytování pomoci.

16 P ehled zpráv v digitální povod ové knize

17 Digitální povodňová kniha lokální aplikace Digitální povod ová kniha lokální aplikace Spu tění s a bez p ipojení k serveru

18 Digitální povodňová kniha lokální aplikace Nastavení podkladových map

19 POVIS 2011 Digitální povodňová kniha lokální aplikace

20 POVIS Digitální 2011 povodňová kniha lokální aplikace Lokalizovaný zápis - JTSK

21 POVIS Digitální 2011 povodňová kniha lokální aplikace Informativní a výstra né zprávy

22 POVIS Digitální 2011 povodňová kniha lokální aplikace Editace zpráv aktualizace v POVIS

23 Povod ový informační systém Digitální povodňový plán ČR Editor dat digitálních povodňových plánů editor.dppcr.cz Metodika pro tvorbu digitálních povod ových plán Povodňový informační systém
