1 Objednatel Povodí Moravy, s.p. Poskytovatel VARS BRNO a.s. Projekt Automatizace výměny krizových dat v hydrologické oblasti Povodí Moravy a Dyje UŽIVATELSKÁ DOKUMENTACE VEŘEJNÝ INFORMAČNÍ PORTÁL (VIP) verze dokumentu: 1.0 datum zpracování: 01/2015

2 Obsah Úvodní informace... 3 Technické požadavky k provozu... 3 Přihlášení do aplikace... 4 Informační portál pro veřejnost... 5 Stanice na toku... 7 Přehrady Srážky VARS BRNO a.s. Strana 2

3 Úvodní informace Tento dokument popisuje činnosti prováděné ve Veřejném informačním portále povodí Moravy (VIP). Aplikace slouží pro zobrazení aktuálních hydrologických informací z limnigrafických stanic v povodí řek Moravy a Dyje. Spouští se ve webovém prohlížeči na adrese Není nutná žádná instalace ani registrace. Data v aplikaci jsou vyhodnocovány a zobrazovány v reálném čase a na konkrétním místě a nejrychleji veřejnost informuje o všech možných hydrologických stavech na přehradách, na tocích a ze srážkoměrných stanic. Pokrývá toky v povodí řek Moravy a Dyje na území České a Slovenské republiky. Aplikace poskytované informace automaticky aktualizuje. Technické požadavky k provozu Webové aplikace celého řešení bude podporovat internetové prohlížeče Microsoft Internet Explorer verze 9 a vyšší, Mozilla FireFox verze 13 a vyšší, Google Chrome verze 20 a vyšší. K datům se přistupuje pomocí tenkého klienta (internetového prohlížeče). Pro provoz je vyžadováno povolení pro spouštění Javaskript a přístup do cookies. Doporučují se prohlížeče s HTML5. VARS BRNO a.s. Strana 3

4 Přihlášení do aplikace Do aplikace se přistupuje bez přihlašovacích údajů, tj. bez jména a hesla, aplikace je určena široké veřejnosti. VARS BRNO a.s. Strana 4

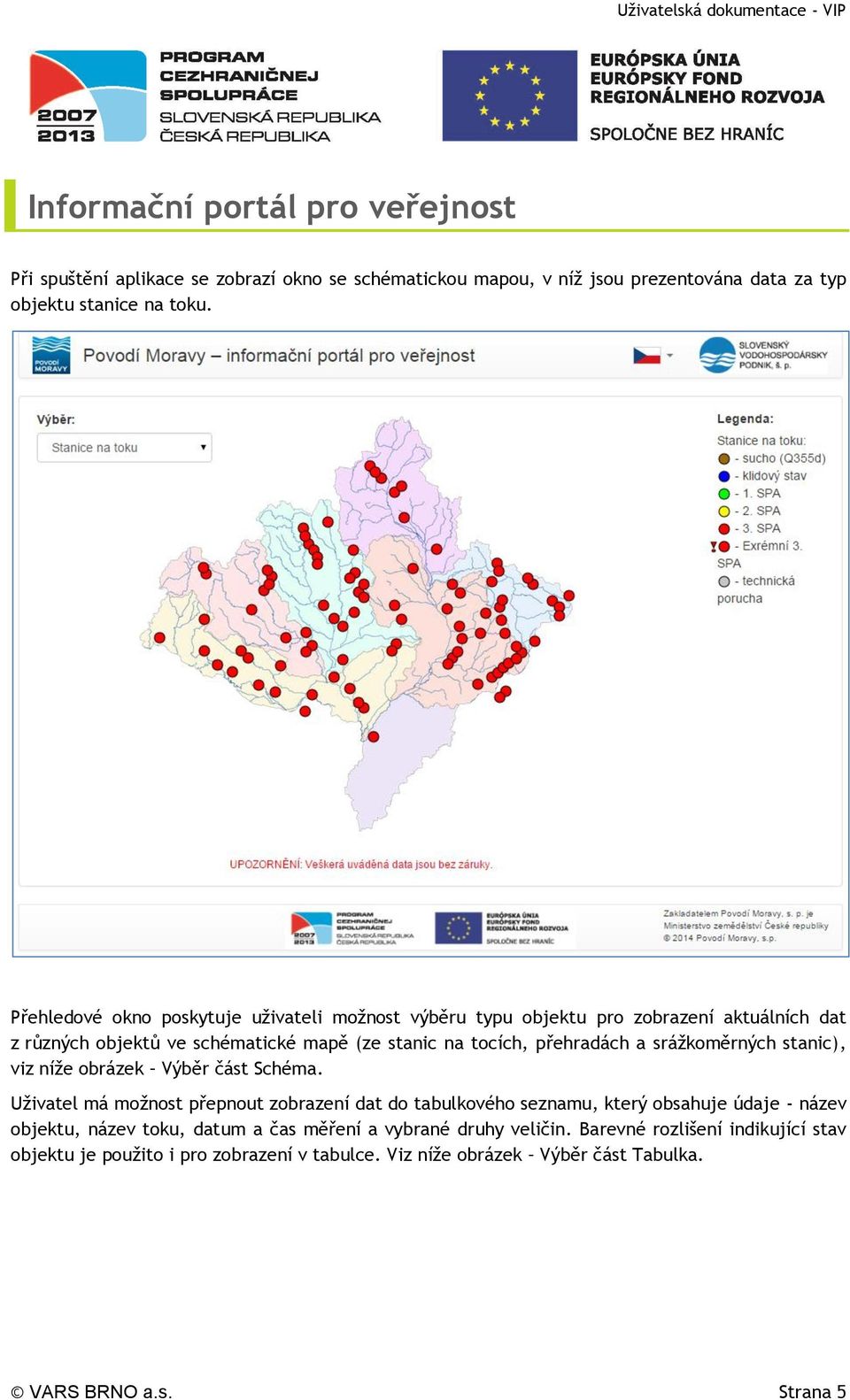

5 Informační portál pro veřejnost Při spuštění aplikace se zobrazí okno se schématickou mapou, v níž jsou prezentována data za typ objektu stanice na toku. Přehledové okno poskytuje uživateli možnost výběru typu objektu pro zobrazení aktuálních dat z různých objektů ve schématické mapě (ze stanic na tocích, přehradách a srážkoměrných stanic), viz níže obrázek Výběr část Schéma. Uživatel má možnost přepnout zobrazení dat do tabulkového seznamu, který obsahuje údaje - název objektu, název toku, datum a čas měření a vybrané druhy veličin. Barevné rozlišení indikující stav objektu je použito i pro zobrazení v tabulce. Viz níže obrázek Výběr část Tabulka. VARS BRNO a.s. Strana 5

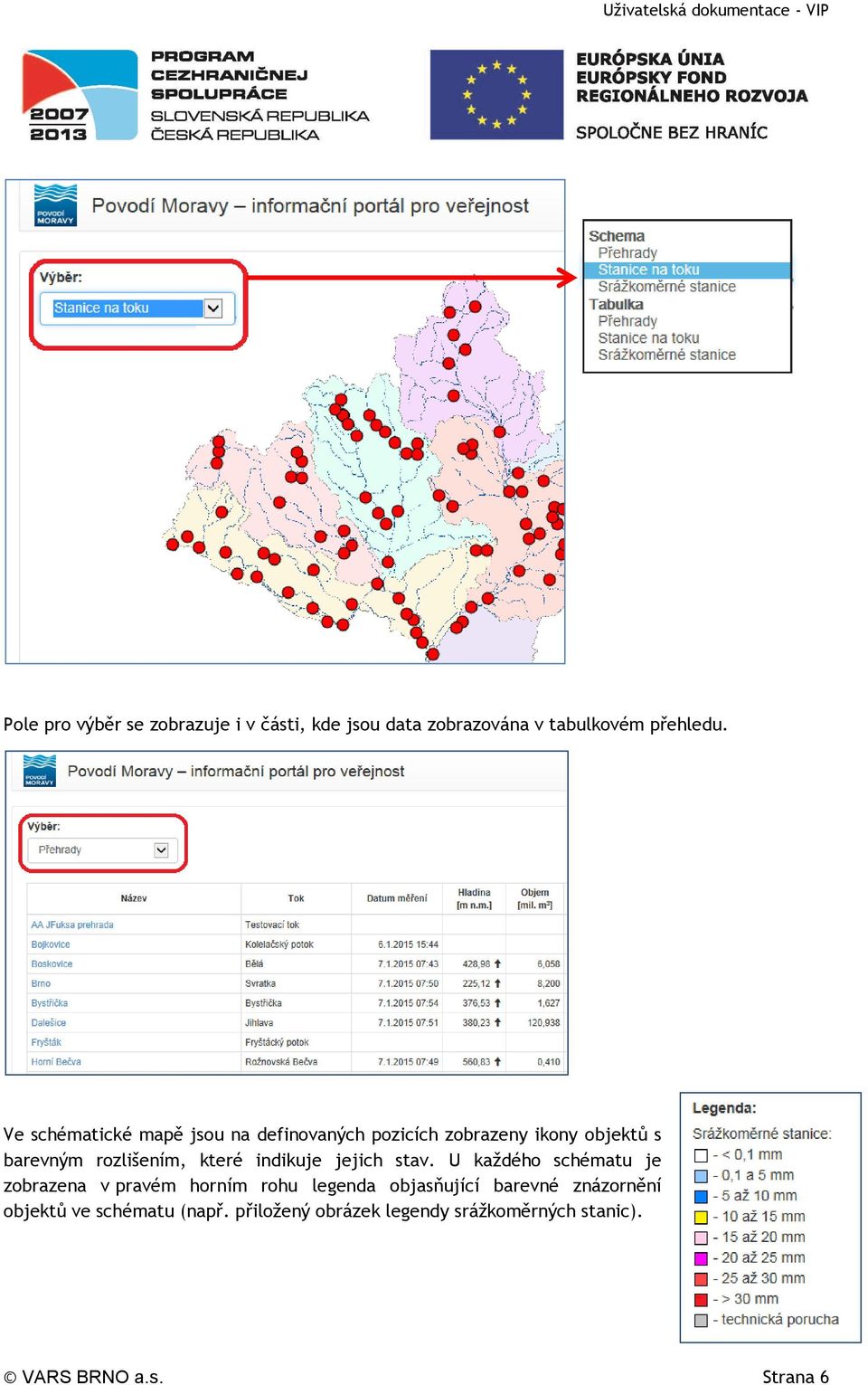

6 Pole pro výběr se zobrazuje i v části, kde jsou data zobrazována v tabulkovém přehledu. Ve schématické mapě jsou na definovaných pozicích zobrazeny ikony objektů s barevným rozlišením, které indikuje jejich stav. U každého schématu je zobrazena v pravém horním rohu legenda objasňující barevné znázornění objektů ve schématu (např. přiložený obrázek legendy srážkoměrných stanic). VARS BRNO a.s. Strana 6

7 Stanice na toku Modul Stanice na toku obsahuje seznam všech evidovaných stanic poskytující hydrologické informace na tocích. Na stránce je zobrazováno schéma celého zájmového území - na území států ČR a SR. Schéma znázorňuje prostřednictvím symbolu umístění dané stanice na toku. Po najetí myši na symbol jsou uživateli znázorněny aktuální údaje z příslušné stanice, které jsou: Název objektu, název toku, kde je objekt umístěn + Datum a čas měření, Hladina [m n. m.] - aktuální hodnota + na příslušném grafu je znázorněn průběh výše hladiny za uplynulých 7 dní. Tabulka znázorňuje přehled všech stanic na toku, shodně s příslušným schématem. Tabulka obsahuje data uspořádaná v následujících sloupcích: Název stanice/objektu, Tok, Datum a čas měření, Hladina v m n. m., hladina v cm, Průtok v m³/s, Srážky v mm/hod, Teplota vzduchu v C. Údaje v tabulce jsou řazeny dle sloupce Název, a to vzestupně dle abecedy. Do detailu jednotlivých objektů se uživatel dostane po kliku myší na příslušný název objektu, příp. prostřednictvím symbolu v pravé části přehledu. VARS BRNO a.s. Strana 7

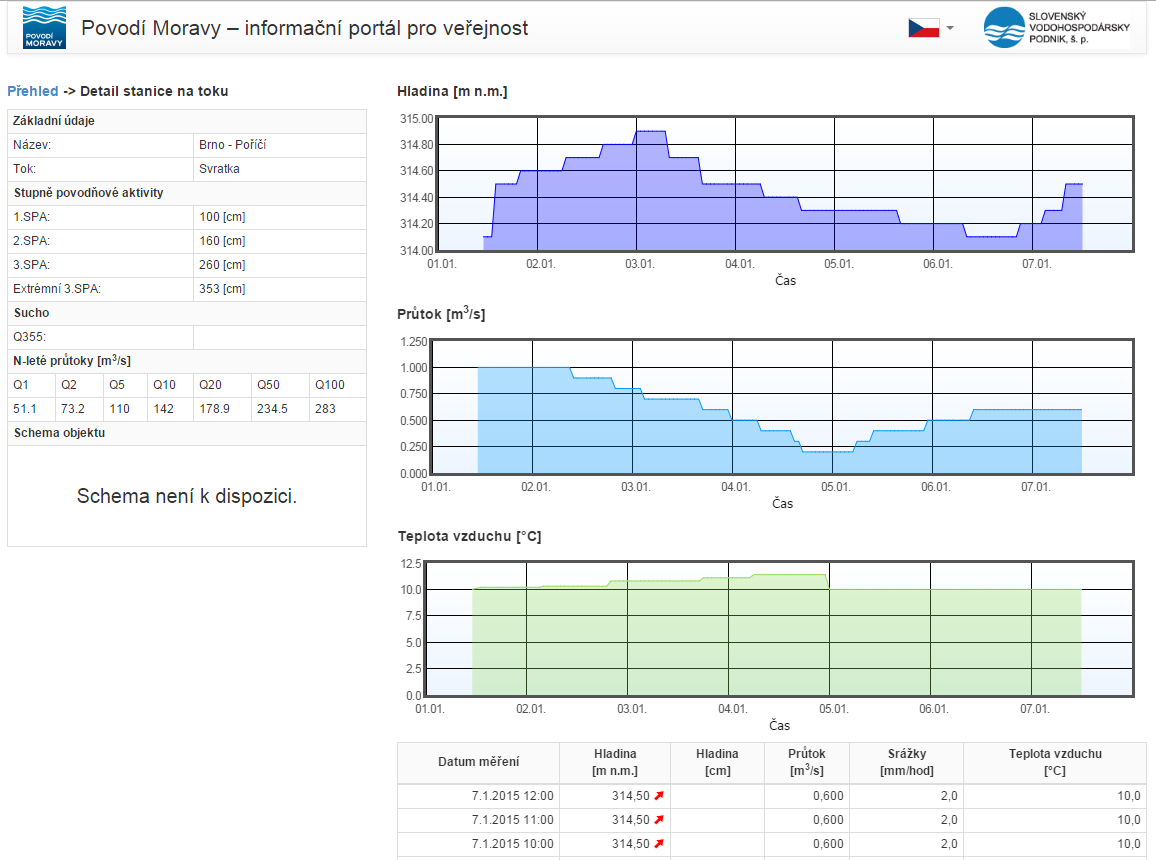

8 Detail obsahuje podrobné údaje, tj. veškerá metadata k danému objektu. Detail obsahuje část přehledovou v levé části a část grafickou včetně schématu objektu v pravé části okna. Detail obsahuje základní údaje: Název objektu, Tok. Detail obsahuje stupně povodňové aktivity. Definovány jsou tři stupně a extrémní povodeň: 1. SPA, stav bělosti 2. SPA, stav pohotovosti 3. SPA, stav ohrožení Extrémní 3. SPA, extrémní povodeň Poznámka: Stupeň povodňové aktivity - SPA, tj. číselné označení situace z hlediska míry ohrožení obyvatel a jejich majetku povodní. Pro stanice na toku se porovnává aktuálně naměřená hodnota hladina oproti zadaným hodnotám jednotlivých SPA (naleznete v detailu stanice, v polích Stupně povodňové aktivity). Pro překročení SPA stačí, pokud je aktuálně naměřená hodnota vyšší než nastavená hodnota SPA. Všechna data jsou evidována v cm. Detail obsahuje sucho: Q355. Poznámka Q355 = množství vody, které by v dlouhodobém průměru protékalo původním korytem po dobu 355 dnů v roce. Sucho je tedy stav, kdy korytem teče méně vody než Q355. Detail obsahuje N-leté průtoky v m³/s. Zobrazovány jsou tyto hodnoty: Q1, jednoletý průtok Q2, dvouletý průtok Q5, pětiletý průtok Q10, desetiletý průtok Q20, dvacetiletý průtok VARS BRNO a.s. Strana 8

9 Q50, padesátiletý průtok Q100, stoletý průtok. Poznámka: N-leté maximální hodnoty jsou největší hodnoty dosažené nebo překročené průměrně 1krát za N let (např. Q100 je stoletý (maximální) průtok, tj. okamžitý průtok, který je dosažen nebo překročen průměrně 1krát za 100 let). Grafická část detailu objektu obsahuje schématický obrázek daného objektu a dále grafické znázornění dat z objektu. Graficky jsou znázorněny: Hladina, Průtok, Teplota. V tabulce jsou pak zobrazována data shodná s tabulkou v předchozím zobrazení. Primárně jsou zobrazována aktuální data (za posledních 24 hod), lze však pomocí tlačítka Zobrazit vše zobrazit i ostatní dostupná data k danému objektu za posledních 7 dní. VARS BRNO a.s. Strana 9

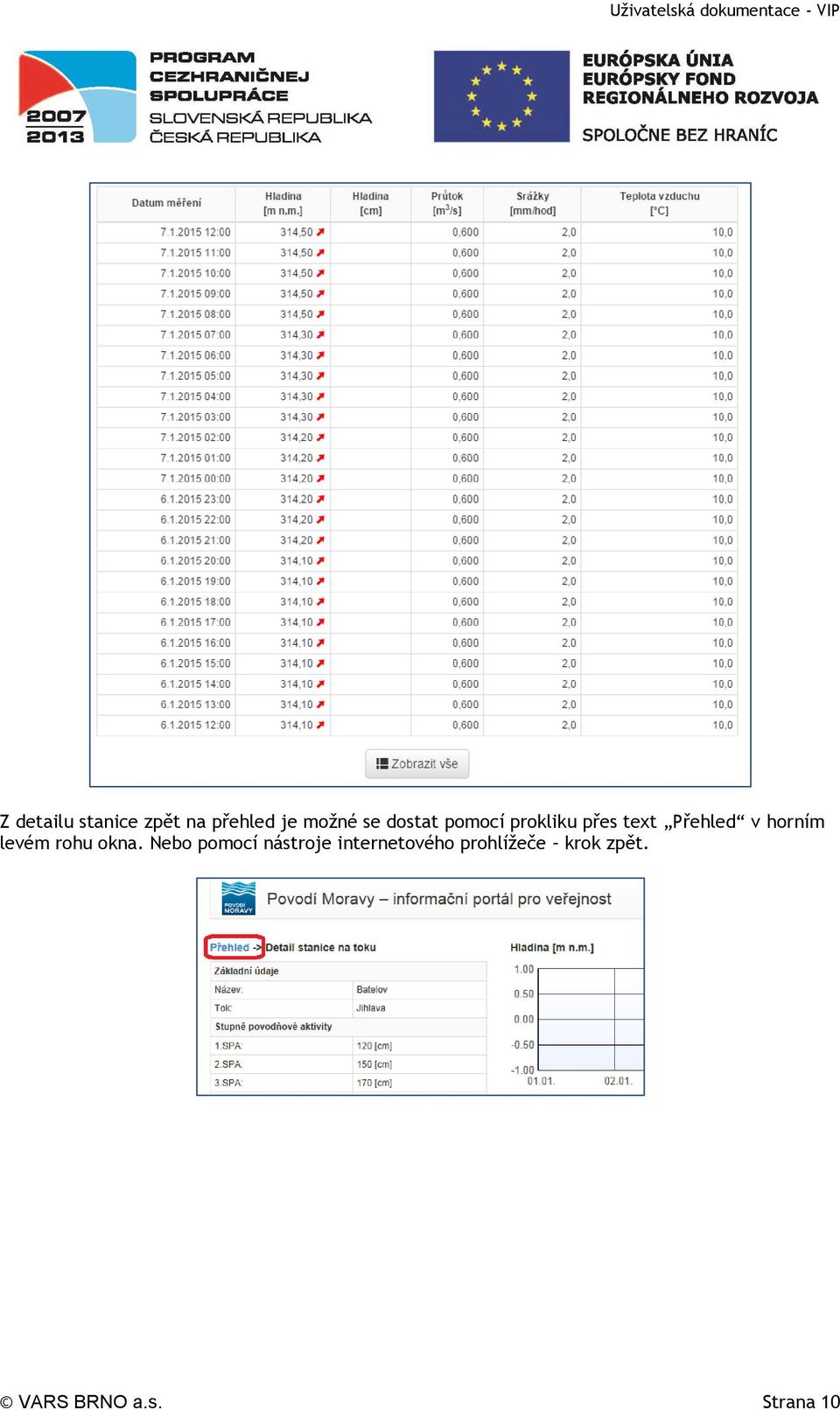

10 Z detailu stanice zpět na přehled je možné se dostat pomocí prokliku přes text Přehled v horním levém rohu okna. Nebo pomocí nástroje internetového prohlížeče krok zpět. VARS BRNO a.s. Strana 10

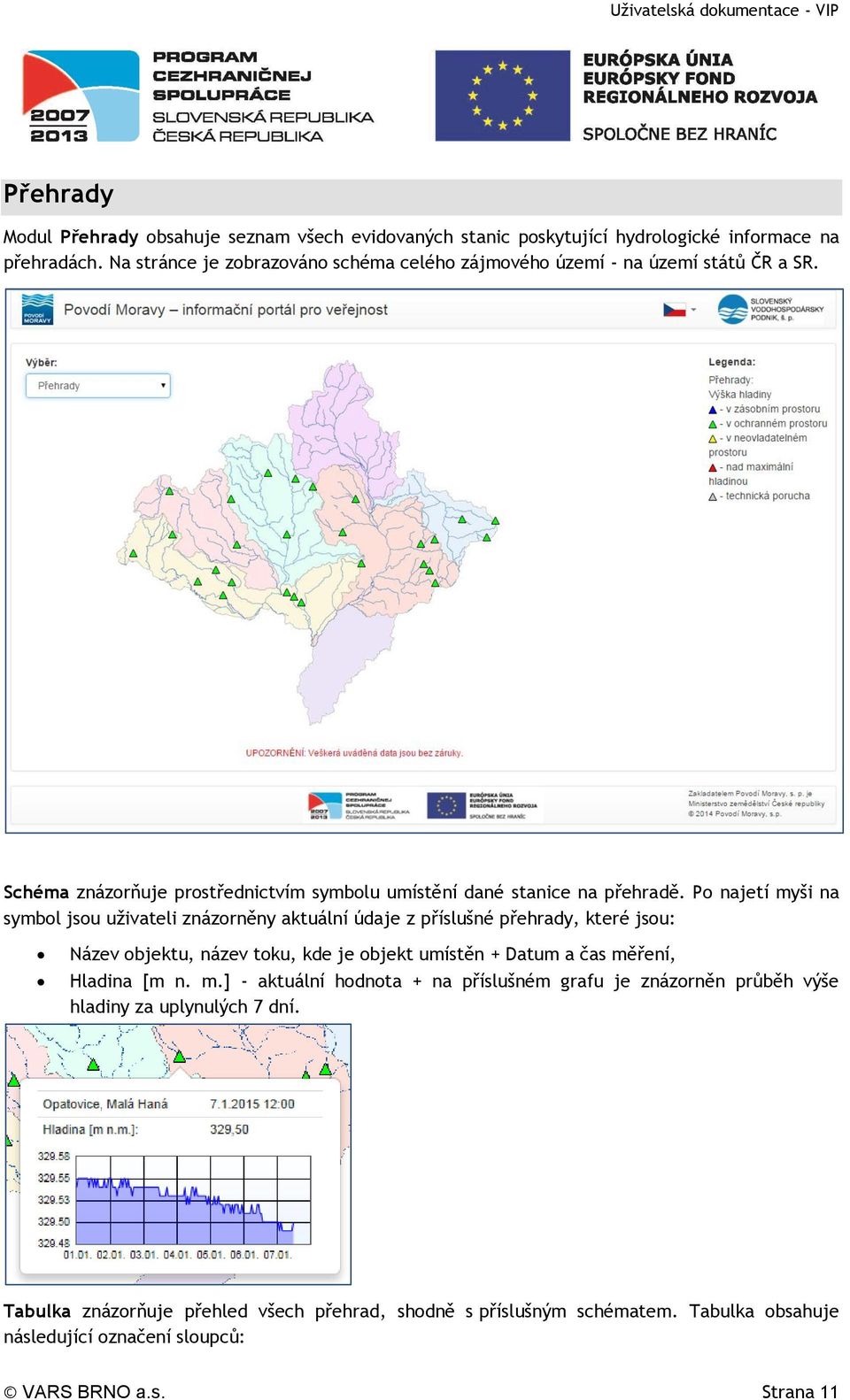

11 Přehrady Modul Přehrady obsahuje seznam všech evidovaných stanic poskytující hydrologické informace na přehradách. Na stránce je zobrazováno schéma celého zájmového území - na území států ČR a SR. Schéma znázorňuje prostřednictvím symbolu umístění dané stanice na přehradě. Po najetí myši na symbol jsou uživateli znázorněny aktuální údaje z příslušné přehrady, které jsou: Název objektu, název toku, kde je objekt umístěn + Datum a čas měření, Hladina [m n. m.] - aktuální hodnota + na příslušném grafu je znázorněn průběh výše hladiny za uplynulých 7 dní. Tabulka znázorňuje přehled všech přehrad, shodně s příslušným schématem. Tabulka obsahuje následující označení sloupců: VARS BRNO a.s. Strana 11

12 Název stanice/objektu, Tok, Datum a čas měření, Hladina v m n. m., Objem v mil. m³ Přítok v m³/s, Odtok v m³/s, Srážky v mm/hod, Teplota vzduchu v C. Údaje v tabulce jsou řazeny dle sloupce Název, a to vzestupně dle abecedy. Do detailu jednotlivých objektů se uživatel dostane po kliku myší na příslušný název objektu, příp. prostřednictvím symbolu v pravé části přehledu. Detail obsahuje podrobné údaje, tj. veškerá metadata, k dané přehradě. Detail Přehrady obsahuje část přehledovou v levé části a část grafickou včetně schématu přehrady v pravé části. Detail obsahuje základní údaje přehrady: Název objektu, Tok. Detail obsahuje parametry nádrže: VARS BRNO a.s. Strana 12

13 Kóta koruny v m n. m., Kóta retence neovladatelné v m n. m., Kóta retence ovladatelné v m n. m., Kóta zásobního prostoru v m n. m., Kóta stálého nadržení v m n. m., Výškový systém. Grafická část detailu objektu obsahuje schématický obrázek daného objektu a dále grafické znázornění dat z objektu. Graficky jsou znázorněny: Hladina, Přítok, Odtok. V tabulce jsou pak zobrazována data shodná s tabulkou v předchozím zobrazení. Primárně jsou zobrazována aktuální data (za posledních 24 hod), lze však pomocí tlačítka Zobrazit vše zobrazit i ostatní dostupná data k danému objektu za posledních 7 dní. Z detailu stanice zpět na přehled je možné se dostat pomocí prokliku přes text Přehled v horním levém rohu okna. Nebo pomocí nástroje internetového prohlížeče krok zpět. VARS BRNO a.s. Strana 13

14 Srážky Modul Srážkoměrné stanice obsahuje seznam všech evidovaných srážkoměrných stanic. Na stránce je zobrazováno schéma celého zájmového území - na území států ČR a SR. Schéma znázorňuje prostřednictvím symbolu umístění dané stanice. Po najetí myši na symbol jsou uživateli znázorněny aktuální údaje z příslušné stanice, které jsou: Název objektu, název toku, kde je objekt umístěn + Datum a čas měření, Úhrn srážek za poslední 1 hodinu v mm, Úhrn srážek za posledních 6 hodin v mm, Úhrn srážek za 24 hodin v mm na příslušném grafu jsou znázorněny denní srážky za uplynulých 7 dní. Tabulka znázorňuje přehled všech srážkoměrných stanic, shodně s příslušným schématem. Tabulka obsahuje následující označení sloupců: Název stanice/objektu, Datum a čas měření, VARS BRNO a.s. Strana 14

15 Úhrn srážek v mm, o Aktuální stav o Úhrn za poslední 1 hodinu o Úhrn za posledních 6 hodin o Úhrn za posledních 24 hodin o Úhrn za období 0-6 hod o Úhrn za období 6-12 hod o Úhrn za období hod o Úhrn za období hod o Úhrn za období 0-24 hod, tj. předchozí den Teplota vzduchu v C. Údaje v tabulce jsou řazeny dle sloupce Název, a to vzestupně dle abecedy. Do detailu jednotlivých objektů se uživatel dostane po kliku myší na příslušný název objektu, příp. prostřednictvím symbolu v pravé části přehledu. Detail obsahuje podrobné údaje, tj. veškerá metadata, k dané stanici. Detail stanice obsahuje část přehledovou v levé části a část grafickou v pravé části. Detail obsahuje základní údaje stanice: Název objektu, Tok. Grafická část detailu objektu obsahuje grafické znázornění dat z objektu. Graficky jsou znázorněny: Průběžný 24-hodinový úhrn, Hodinový úhrn srážek (mm/hod), Teplota vzduchu. V tabulce jsou pak zobrazována data shodná s tabulkou v předchozím zobrazení. Primárně jsou zobrazována aktuální data (za posledních 24 hod), lze však pomocí tlačítka Zobrazit vše zobrazit i ostatní dostupná data k danému objektu za posledních 7 dní. VARS BRNO a.s. Strana 15

16 Z detailu stanice zpět na přehled je možné se dostat pomocí prokliku přes text Přehled v horním levém rohu okna. Nebo pomocí nástroje internetového prohlížeče krok zpět. VARS BRNO a.s. Strana 16
