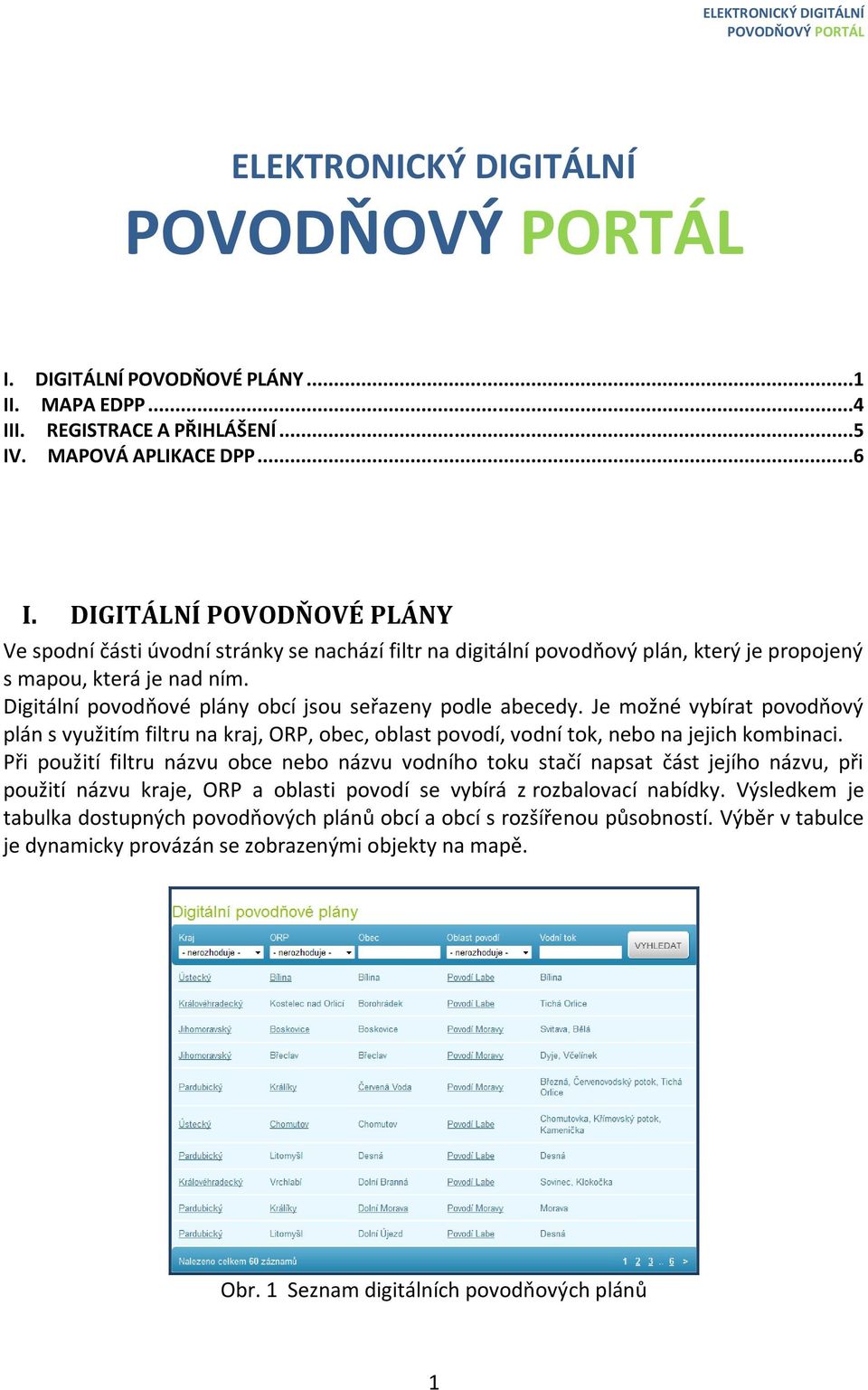

1 ELEKTRONICKÝ DIGITÁLNÍ I. DIGITÁLNÍ POVODŇOVÉ PLÁNY...1 II. MAPA EDPP...4 III. REGISTRACE A PŘIHLÁŠENÍ...5 IV. MAPOVÁ APLIKACE DPP...6 I. DIGITÁLNÍ POVODŇOVÉ PLÁNY Ve spodní části úvodní stránky se nachází filtr na digitální povodňový plán, který je propojený s mapou, která je nad ním. Digitální povodňové plány obcí jsou seřazeny podle abecedy. Je možné vybírat povodňový plán s využitím filtru na kraj, ORP, obec, oblast povodí, vodní tok, nebo na jejich kombinaci. Při použití filtru názvu obce nebo názvu vodního toku stačí napsat část jejího názvu, při použití názvu kraje, ORP a oblasti povodí se vybírá z rozbalovací nabídky. Výsledkem je tabulka dostupných povodňových plánů obcí a obcí s rozšířenou působností. Výběr v tabulce je dynamicky provázán se zobrazenými objekty na mapě. Obr. 1 Seznam digitálních povodňových plánů 1

2 Příklady: 1.) Výběr podle kraje a ORP Vybereme-li z rozbalovací nabídky Olomoucký kraj, výsledkem bude seznam povodňových plánů obcí v Olomouckém kraji. Na mapě se zobrazí pouze body zájmu ve vybraném - Olomouckém kraji. Obr. 2 Výběr podle kraje - vybraný Olomoucký kraj V případě, že je vybrán kraj (např. Olomoucký), tak v nabídce ORP lze vybírat pouze z těch, které se nachází v příslušném kraji. Výběr digitálních povodňových plánů obcí tak lze omezit jen na příslušné ORP - např. Prostějov nebo Přerov. Výběr názvem ORP lze využít i samostatně. 2.) Výběr názvem obce Digitální povodňové plány lze vybírat i zadáním celého nebo částečného názvu obce. Výběr není závislý na velikosti písmen, ani na diakritice. 2

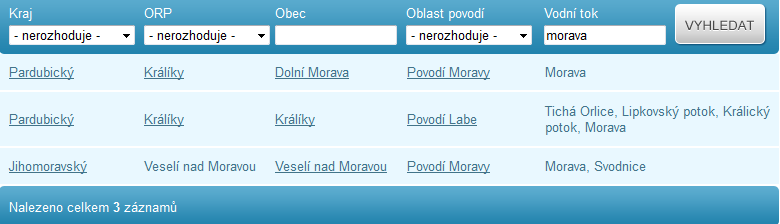

3 Obr. 3 Výběr obce pomocí zadání názvu obce 3.) Výběr podle oblasti povodí Digitální povodňový plán obce je možné i vybrat podle 4 hlavních oblastí povodí, ve které leží konkrétní obec - lze tedy vybrat digitální povodňové plány v oblasti povodí Labe, Moravy, Odry, Ohře a Vltavy. Vybereme-li oblast povodí Odry, výsledkem budou dostupné digitální povodňové plány obcí v povodí Odry Obr. 4 Výběr pomocí oblasti povodí 4.) Výběr podle vodního toku Výběr podle vodního toku funguje obdobně jako výběr podle názvu obce, je možné vkládat i části názvu. Výsledkem vyhledávání budou digitální povodňové plány, které souvisí s vyhledávanou řekou. Obr. 5 Výběr pomocí zadání názvu vodního toku 3

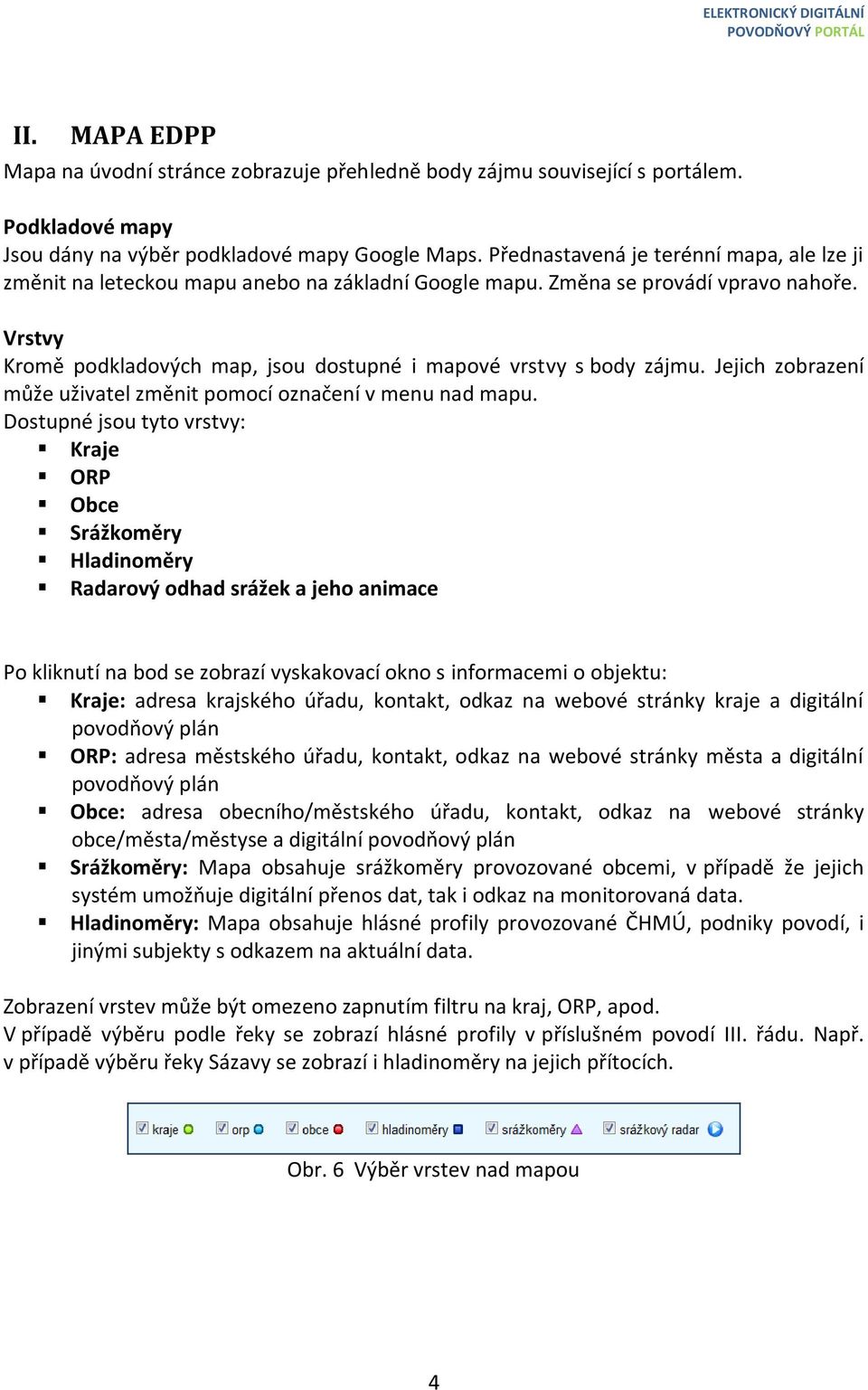

4 II. MAPA EDPP Mapa na úvodní stránce zobrazuje přehledně body zájmu související s portálem. Podkladové mapy Jsou dány na výběr podkladové mapy Google Maps. Přednastavená je terénní mapa, ale lze ji změnit na leteckou mapu anebo na základní Google mapu. Změna se provádí vpravo nahoře. Vrstvy Kromě podkladových map, jsou dostupné i mapové vrstvy s body zájmu. Jejich zobrazení může uživatel změnit pomocí označení v menu nad mapu. Dostupné jsou tyto vrstvy: Kraje ORP Obce Srážkoměry Hladinoměry Radarový odhad srážek a jeho animace Po kliknutí na bod se zobrazí vyskakovací okno s informacemi o objektu: Kraje: adresa krajského úřadu, kontakt, odkaz na webové stránky kraje a digitální povodňový plán ORP: adresa městského úřadu, kontakt, odkaz na webové stránky města a digitální povodňový plán Obce: adresa obecního/městského úřadu, kontakt, odkaz na webové stránky obce/města/městyse a digitální povodňový plán Srážkoměry: Mapa obsahuje srážkoměry provozované obcemi, v případě že jejich systém umožňuje digitální přenos dat, tak i odkaz na monitorovaná data. Hladinoměry: Mapa obsahuje hlásné profily provozované ČHMÚ, podniky povodí, i jinými subjekty s odkazem na aktuální data. Zobrazení vrstev může být omezeno zapnutím filtru na kraj, ORP, apod. V případě výběru podle řeky se zobrazí hlásné profily v příslušném povodí III. řádu. Např. v případě výběru řeky Sázavy se zobrazí i hladinoměry na jejich přítocích. Obr. 6 Výběr vrstev nad mapou 4

5 III. REGISTRACE A PŘIHLÁŠENÍ Portál EDPP je otevřený všem návštěvníkům, ale vybraní uživatelé - členové povodňových komisí po registraci a přihlášení na portál získají přístup i k neveřejným informacím a rozšířeným službám. Po přihlášení: Stáhnout povodňový plán a přílohy Stáhnout digitální povodňový plán s interaktivní mapou povodňového ohrožení Neveřejné části digitálního povodňového plánu - kontaktní údaje na členy povodňových komisí 5

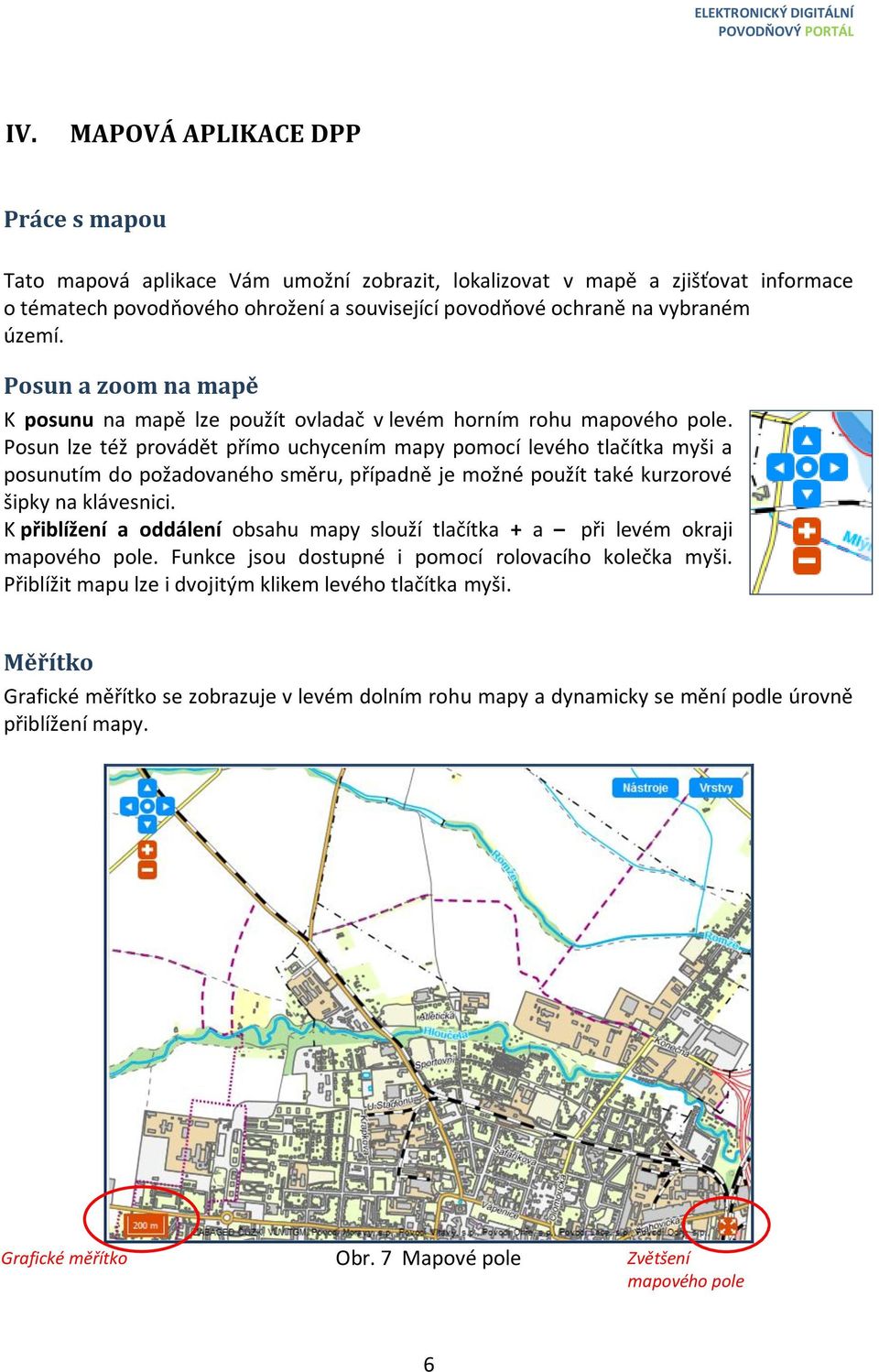

6 IV. MAPOVÁ APLIKACE DPP Práce s mapou Tato mapová aplikace Vám umožní zobrazit, lokalizovat v mapě a zjišťovat informace o tématech povodňového ohrožení a související povodňové ochraně na vybraném území. Posun a zoom na mapě K posunu na mapě lze použít ovladač v levém horním rohu mapového pole. Posun lze též provádět přímo uchycením mapy pomocí levého tlačítka myši a posunutím do požadovaného směru, případně je možné použít také kurzorové šipky na klávesnici. K přiblížení a oddálení obsahu mapy slouží tlačítka + a při levém okraji mapového pole. Funkce jsou dostupné i pomocí rolovacího kolečka myši. Přiblížit mapu lze i dvojitým klikem levého tlačítka myši. Měřítko Grafické měřítko se zobrazuje v levém dolním rohu mapy a dynamicky se mění podle úrovně přiblížení mapy. Grafické měřítko Obr. 7 Mapové pole Zvětšení mapového pole 6

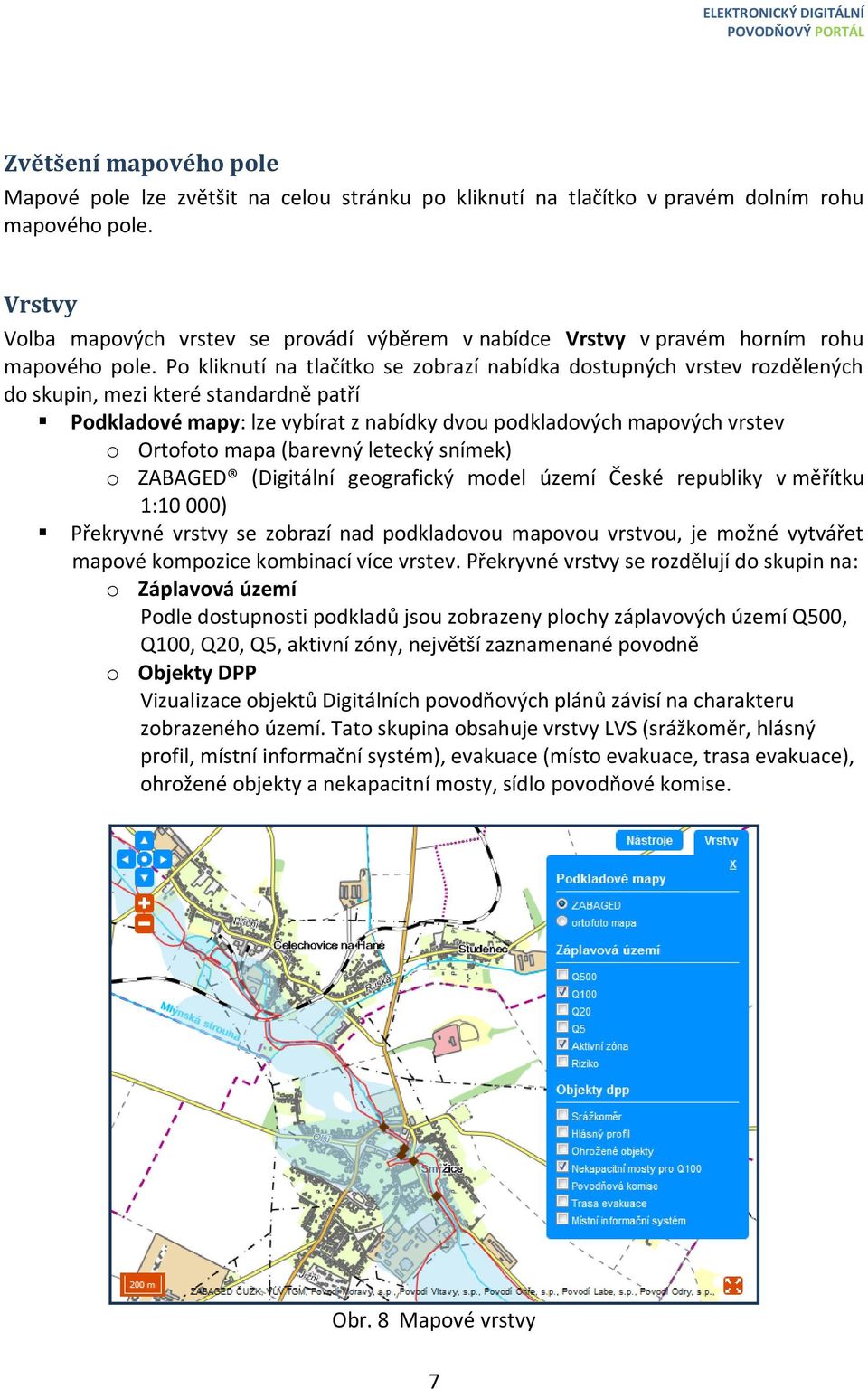

7 Zvětšení mapového pole Mapové pole lze zvětšit na celou stránku po kliknutí na tlačítko v pravém dolním rohu mapového pole. Vrstvy Volba mapových vrstev se provádí výběrem v nabídce Vrstvy v pravém horním rohu mapového pole. Po kliknutí na tlačítko se zobrazí nabídka dostupných vrstev rozdělených do skupin, mezi které standardně patří Podkladové mapy: lze vybírat z nabídky dvou podkladových mapových vrstev o Ortofoto mapa (barevný letecký snímek) o ZABAGED (Digitální geografický model území České republiky v měřítku 1:10 000) Překryvné vrstvy se zobrazí nad podkladovou mapovou vrstvou, je možné vytvářet mapové kompozice kombinací více vrstev. Překryvné vrstvy se rozdělují do skupin na: o Záplavová území Podle dostupnosti podkladů jsou zobrazeny plochy záplavových území Q500, Q100, Q20, Q5, aktivní zóny, největší zaznamenané povodně o Objekty DPP Vizualizace objektů Digitálních povodňových plánů závisí na charakteru zobrazeného území. Tato skupina obsahuje vrstvy LVS (srážkoměr, hlásný profil, místní informační systém), evakuace (místo evakuace, trasa evakuace), ohrožené objekty a nekapacitní mosty, sídlo povodňové komise. Obr. 8 Mapové vrstvy 7

8 Nástroje Nástroje se nachází v levém horním rohu nalevo od tlačítka Vrstvy. Měření vzdálenosti: Měření vzdálenosti se zahájí kliknutím na tlačítko START. Poté klikáním levým tlačítkem myši vytvořte lomenou čáru měřeného úseku. Kreslení čáry, která se má měřit, ukončíte dvojklikem. Výsledná vzdálenost se zobrazí v levém menu v metrech, v případě délky nad 1 km v kilometrech. Vynulovat výsledek měření před zahájením nového měření je nutné kliknutím na tlačítko DELETE. Měření plochy: Pro měření plochy platí obdobně postup jako pro měření vzdálenosti. GPS: Souřadnice GPS (ve formátu N, E) se zobrazí v levém menu po kliknutí levým tlačítkem myši na vybraný bod na mapě. Obr. 9 Nástroje mapy Zjišťování informací o objektech na mapě Po kliknutí levým tlačítkem myši na vybraný objekt na mapě se pod mapou zobrazí informační tabulka o objektu s vybranými atributy. 8

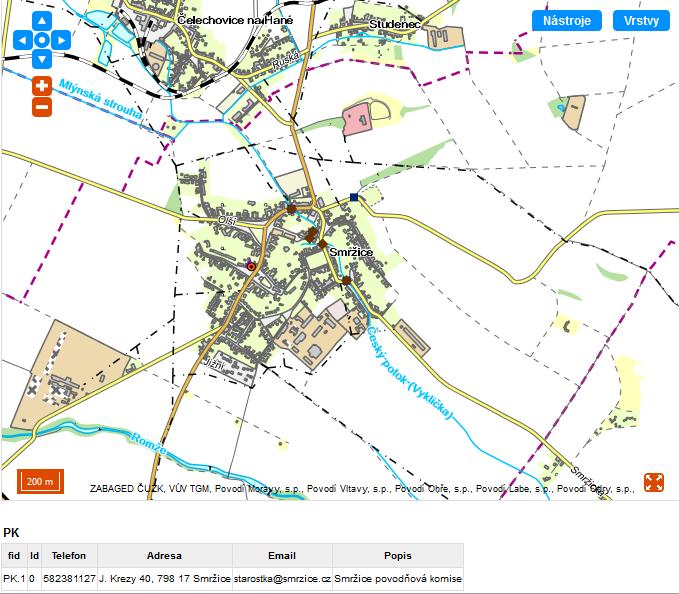

9 Obr. 10 Zjišťování informací z mapy 9
