1 R_CXVE-FXVEv03CZ NÁVOD K MANIPULACI A MONTÁŽI CXVE FXVE Odpařovací kondenzátory Chladicí věže s uzavřeným okruhem Manipulace se zařízením společnosti BAC a jeho montáž musí být prováděné způsobem, uvedeným v této příručce. Tyto pracovní postupy je nutné znovu důkladně projednat ještě před zahájením manipulace a provozu za účelem obeznámení veškerého personálu s pracovními postupy, podle kterých je nutné postupovat a z důvodu prověření, zda je veškeré nutné zařízení k dispozici na místě instalace. Ujistěte se, že máte k dispozici kopii ověřeného výkresu jednotky, aby do něj bylo možné v případě potřeby nahlížet. Pokud kopii tohoto výkresu nemáte, nebo potřebujete další informace týkající se této jednotky, obraťte se na místního zástupce společnosti BAC Balticare. Jeho jméno a číslo telefonu jsou uvedené na webových stránkách: Typové a výrobní číslo vaší jednotky jsou uvedené na štítku umístěném na této jednotce. Table of Contents Page Všeobecné informace 2 Manipulace 5 Montáž sekce 7 Montáž volitelného příslušenství 8 Kontrola před spuštěním 9 Doporučený program údržby a prohlídek 12 1

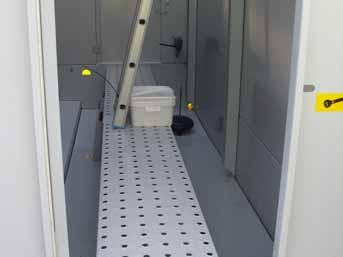

2 VŠEOBECNÉ INFORMACE Informace o řízení a prováděcích předpisech Klíč na otevření kontrolních dvířek Klíč na otevření krytů přístupových otvorů Tato příručka se týká pouze montáže dané jednotky. Aby byla zaručena její řádná funkce, je bezpodmínečně nutné, aby tato jednotka byla správně začleněna do celého komplexu zařízení. V otázkách kvalitního řízení, prováděcích předpisů, týkajících se správného rozmístění, ustavení do vodorovné polohy, připojení potrubí atd. se, prosím, obracejte na naše webové stránky / Přeprava 24 mm nepoužívá se Tabulka 1: Požadované klíče na otevření kontrolních dvířek / krytů přístupových otvorů Dřevěná bedna / plastová krabice obsahuje také různé díly, jako například těsnění, spojovací šrouby a příslušenství. Přesvědčete se, že všechny různorodé položky byly odstraněny ze sběrné vany před sestavením jednotky. Chladicí zařízení společnosti BAC je montované ve výrobním závodě aby byla zaručena stale stejná kvalita a co nejmenší rozsah prací na místě montáže. Modely s jedním vstupem vzduchu jsou přepravovány ve dvou oddělených sekcích na každou buňku (dolní a horní). Modely se dvěma vstupy vzduchu jsou přepravovány ve čtyřech oddělených sekcích na každou buňku (jedna dolní a tři horní: každá výměníková sekce je přepravována odděleně), aby byly minimalizovány manipulační a přepravní náklady. Rozměry a hmotnosti dané jednotky nebo sekce jsou uvedené na certifikovaném výkrese. Hardware je zabalen v plastovém kontejneru a je umístěn ve spodní části jednotky. U jednotky, která má vnitřní obslužnou lávku, je plastová nádoba připevněná k žebříku této plošiny. Nezakrývejte jednotky s PVC eliminátory nebo PVC chl.výplní plastovou plachtou. Nárůst teploty způsobený slunečním zářením by mohl zdeformovat chl.výplň nebo eliminátory Kontrola před manipulací Jednotka musí být při dodání na místo instalace pečlivě zkontrolovaná. Ještě před podepsáním náložného listu je nutné prověřit, jestli byly dodané všechny požadované položky a zda během přepravy nedošlo k jejich poškození. Je nutné zkontrolovat následující díly: - Řemenice a řemeny - Ložiska - Ložiskové opěry - Elektromotory ventilátorů - Kryty ventilátorů - Oběžná kola a hřídele ventilátorů - Trubkové výměníky tepla - Systém rozvodu vody - Síta sběrné vany - Sestava plovákového ventilu - Čerpadlo skrápěcího okruhu - Eliminátory úletu - Kombinované kryty sání vzduchu - Vnitřní plochy - Vnější plochy - Spojovací plochy mezi sekcemi/moduly - Ostatní položky Obálka s úplným seznamem je uložená v dřevěné bedně / plastové krabici, která je uložená v dolní sekci. Z bezpečnostních důvodů mohou být kontrolní dvířka zajištěné pomocí šroubů. V následující tabulce jsou uvedené klíče, které jsou nutné k jejich otevření. Obrázek 1: Umístění příslušenství pro montáž u jednotky s vnitřní obslužnou lávkou Pokud jednotka vnitřní obslužnou lávku nemá, je plastová nádoba připevněná popruhy k přepadu. Obrázek 2: Umístění příslušenství pro montáž u jednotky bez vnitřní obslužné lávky 2

3 VŠEOBECNÉ INFORMACE Hmotnosti jednotky Před manipulací s jakýmkoliv chladicím zařízení společnosti BAC je nutné zkontrolovat hmotnost každé sekce podle certifikovaného výkresu jednotky. Poznámka: Tyto hmotnosti jsou pouze přibližné a musí být před zdviháním z důvodu bezpečnosti zkontrolované převážením, pokud zdvihací zařízení, které je k dispozici, má malou rezervu nosnosti. Před tím, než se uskuteční samotné zdvihání, se přesvědčete, že nedošlo k nahromadění vody, sněhu, ledu nebo nečistot ve sběrné vaně nebo kdekoliv jinde v jednotce. Tyto nahromaděné látky podstatně zvyšují zdvíhanou hmotnost zařízení. Kotvení Obrázek 3: Horní přípojka trubkového výměníku tepla s odlehčovacím ventilem Jednotka musí být na svém místě důkladně ukotvena. Informace, týkající s umístění montážních otvorů, naleznete na certifikovaném výkrese doporučeného uložení. Kotevní šrouby nejsou součástí dodávky společnosti BAC. Otvory pro šrouby o průměru 20 mm, které slouží k přišroubování jednotky k základovým nosníkům, se nacházejí ve spodní přírubě dolní sekce. Ustavení do vodorovné polohy Z důvodu správné funkce a snadného připojení potrubí musí být jednotka ustavená do vodorovné polohy. To platí zvláště pro chladicí věže s uzavřeným okruhem, které by měly být vyrovnány na 0,5 mm/m v délce a šířce jednotky. Toto pomůže zajistit řádné vypuštění trubkového výměníku v nouzové situaci za mrazu (viz Ochrana před mrazem). Podpěrné nosníky musí být také vodorovně vyrovnány, mezi dnem jednotky a podpěrnými trámy nesmí být pro vyrovnání použity klíny. Spojovací potrubí Obrázek 4: Dolní zaslepená přípojka trubkového výměníku tepla Požadavky na odvzdušnění Veškeré potrubí vně chladicího zařízení BAC musí být samostatně zajištěné. V případě instalace zařízení na vibračních kolejnicích nebo na pružinách musí toto potrubí obsahovat kompenzační prvky k vyloučení vibrací, přenášených přes vnější potrubí. Dimenzování sacího potrubí by mělo být provedeno v souladu s osvědčenou metodikou, podle které může být u vyšších průtoků nutné použít potrubí o větším průměru, než má výstupní hrdlo chladicí věže. V takových případech je třeba použít přechodový kus. Svařování potrubí Trubky trubkových výměníků odpařovacích kondenzátorů jsou ve výrobním závodě před přepravou naplněny dusíkem (N 2 ) o nízkém tlaku, aby se zabránilo vniknutí cizích látek do chladicího okruhu. Na místě montáže je nutné plyn z trubek vypustit. Před otevřením odlehčovacího ventilu nejdříve odstraňte zátku. Dále musí být na místě montáže odříznuta zaslepení přípojek a přípojky zkoseny před tím, než budou moci být svařeny. Poznámka: Trubkové výměníky tepla z nerezavějící oceli jsou přepravovány s přípojkami zkosením připravenými pro svaření a uzavřenými víčky. Instalační firma kondenzátorů BAC musí před provozem zajistit řádné odvzdušnění systému. Přítomný vzduch může být překážkou volnému vypuštění chladiva a snížit kondenzační výkon, což může mít za následek vyšší provozní tlak, než pro který je jednotka navržena. Pro ověření absence nekondenzovatelných částic v systému postupujte podle pokynů v Manuálu BAC - EU vydání, kapitola Condenser Engineering Guidelines. Připojení chladiva na místě: Veškerá připojení v externím potrubí chladiva (není dodávka BAC) musí být bez netěsností a řádně přezkoušena. Ochrana proti zamrznutí Tyto výrobky musí být chráněny před poškozením a/nebo snížením účinnosti, způsobeným možným zamrznutím, mechanickými a provozními způsoby. Věnujte, prosím, pozornost publikaci společnosti BAC Katalog výrobků a jejich použití, nebo kontaktujte místního zástupce společnosti BAC Balticare ohledně dalších doporučených způsobů ochrany. 3

4 VŠEOBECNÉ INFORMACE Montáž odluhovacího potrubí Chladicí věže s uzavřeným okruhem a kondenzátory, které jsou vybaveny ve výrobním závodě namontovaným oběhovým čerpadlem, mají také odluhovací potrubí s ventilem. Odluhovací ventil musí být za provozu jednotky stále otevřený, pokud není odluhované množství automaticky řízené systémem úpravy vody. Bezpečnostní opatření Všechna elektrická, mechanická a rotační zařízení představují možné nebezpečí, zvláště pro ty osoby, které nejsou seznámené s jejich konstrukcí, stavbou a provozem. Z toho důvodu je potřeba u tohoto zařízení používat příslušné ochranné prvky (včetně použití ochranných krytů, kde to je nezbytné), určené pro bezpečnost lidí (včetně dětí) a pro ochranu před vznikem škod na zařízení, na jeho připojených systémech a na provozních prostorech. V případě pochyb o bezpečném a správném vybavení, instalaci, provozních nebo údržbářských postupech si prosím vyžádejte radu u výrobce zařízení nebo u jeho zastoupení. Při práci na zařízení v provozu mějte na paměti, že některé díly mohou mít zvýšenou teplotu. Jakékoli operace ve zvýšených nadzemních úrovních musí být prováděny s výjimečnou péčí, aby se předešlo nehodám. OPRÁVNĚNÝ PERSONÁL Provoz, údržbu a opravy tohoto zařízení smí uskutečňovat výhradně jen pracovníci autorizovaní a kvalifikovaní k těmto činnostem. Všichni tito pracovníci musejí být důkladně seznámení s tímto zařízením, s napojenými systémy a ovládacími prvky a s postupy, uváděnými v této příručce a v dalších příslušných příručkách. Manipulaci s tímto zařízením, jeho zdvihání, instalaci, provozu aopravám se musí věnovat patřičná péče a musejí se přitom používat příslušné postupy a nástroje, aby se předešlo zranění osob anebo vzniku škod na majetku. BEZPEČNOST MECHANICKÝCH ČÁSTÍ Bezpečnost provozu mechanických částí zařízení je zajištěna v souladu s požadavky EU směrnice o strojním zařízení. V závislosti na tom, jaké podmínky existují na montážním místě, bude možná nutné namontovat další příslušenství, jako například mříže na dno jednotky, žebříky, ochranné koše žebříků, schodiště, přístupové plošiny, zábradlí a nášlapné plochy, aby byla zajištěna bezpečnost a vytvořeny vhodné pracovní podmínky pro personál, pověřený vykonáváním obsluhy a prováděním údržby. V žádném případě nesmí být toto zařízení provozováno, pokud nejsou na svém místě namontovány všechny kryty ventilátorů, poklopy průlezů a kontrolní dvířka. Jestliže je použité zařízení ovládáno regulátorem proměnných otáček ventilátoru, musí být jednotlivé stupně zvoleny tak, aby nemohlo dojít k provozu při kritických nebo jim blízkých otáčkách ventilátoru. V případě zájmu o další informace se obraťte na vašeho místního zástupce společnosti BAC Balticare. ZVEDÁNÍ Pokud při zdvihání nejsou využita určená závěsná místa, hrozí nebezpečí pádu břemene, který může způsobit vážná zranění, úmrtí a/nebo poškození majetku. Zdvihání musí být prováděno kvalifikovanými osobami, v souladu s návodem k manipulaci, vydaným společností BAC a obecně přijímanými postupy při zdvihání břemen. Také může být nutné použít dodatečné bezpečnostní popruhy v případě, že dle rozhodnutí dodavatele zdvihacích prací si toho okolnosti vyžadují. UMÍSTĚNÍ Veškeré chladicí zařízení musí být umístěno v co možná největší vzdálenosti od obydlených prostorů, otevřených oken nebo vstupů nasávaného vzduchu do budov. Každá jednotka musí být umístěna tak, aby se předešlo vstupu vytlačovaného vlhkého vzduchu do ventilačního systému budovy, na které je jednotka umístěna, anebo sousedních budov. Poznámka: Podrobná doporučení k prostorovému uložení zařízení BAC, viz. BAC Application Handbook EU-Edition, webové stránky BAC: nebo kontaktujte místního zástupce BAC- Balticare. MÍSTNÍ PŘEDPISY Instalace a provoz chladicího zařízení může být upravený místními předpisy, jako je pořízení analýzy rizik. Ujistěte se o splnění předepsaných požadavků. Záruční podmínky Věnujte, prosím, pozornost omezení záručních podmínek, platných v době prodeje/nákupu těchto výrobků. BEZPEČNOST ELEKTRICKÝCH ČÁSTÍ Všechny motory ventilátorů a čerpadel, spojené s tímto zařízením, by měly být nainstalované uzamykatelnými spínači, umístěnými v dohledu od zařízení. Servisní práce se nesmějí uskutečňovat přímo na anebo v blízkosti ventilátorů, motorů, pohonů nebo uvnitř zařízení, pokud motory ventilátorů a čerpadel, topné prvky, a tak dále nejsou elektricky izolované. 4

5 MANIPULACE Obecné poznámky 1. Pokud není jednotka přepravovaná v kompletně smontovaném stavu, musí s ní být manipulováno po jednotlivých sekcích. 2. Jestliže zásilka sestává z oddělených sekcí, neprovádějte montáž před jejich zdviháním, protože dodávané závěsné prostředky nejdou určené k manipulaci s břemeny o hmotnosti kompletně smontované jednotky. 3. Mezi závěsnými lany je nutné použít jeřábová vahadla o délce rovnající se celkové šířce sekce, aby se předešlo poškození sekce. Při zdvihání do velké výšky nebo v případě existence jakéhokoliv rizika se doporučuje použit pro zdvihání společně se závěsnými prostředky bezpečnostní popruhy umístěné pod jednotkou. 4. Správný postup při manipulaci s jednotkami je takový, že se nejdříve uloží na určené místo dolní sekce, na plochu, na kterou bude usazena horní sekce (viz Montáž sekce ), se přilepí těsnění a pak se na své místo uloží horní sekce. 5. Jestliže je potrubí (čerpadla) z vinutých trubek dělené zpřepravních důvodů, musí být na místě montáže spojeno pomocí pružného spoje (obvykle gumových manžet nebo spojek). 6. Závěsné prostředky jsou příslušenstvím každé sekce. V následující tabulce jsou uvedené vhodné způsoby manipulace s jednotlivými sekcemi jednotky. Obrázek 5: Sekce jednotky 1. Dolní sekce; 2. Horní sekce Dolní sekce Horní sekce Číslo Modelu FXVE Počet Způsob manipulace H W1 W2 Počet Způsob manipulace FXVE-0806x-xx-xx 1 A B FXVE-0809x-xx-xx 1 A B FXVE-0812x-xx-xx 1 A B FXVE-0818x-xx-xx 1 A B FXVE-1012x-xx-xx 1 A B FXVE-1018x-xx-xx 1 A B FXVE-1212x-xx-xx 1 A B FXVE-1218x-xx-xx 1 A B Tabulka 2: Způsob manipulace s jednotkou FXVE H W1 W2 Dolní sekce Horní sekce Číslo modelu CXVE Počet Způsob manipulace H W1 W2 Počet Způsob manipulace CXVE-xxx-0806-xxx 1 A B CXVE-xxx-0809-xxxx 1 A B CXVE-xxx-0812-xxx 1 A B CXVE-xxx-0818-xxx 1 A B CXVE-xxx-1012-xxx 1 A B CXVE-xxx-1018-xxx 1 A B CXVE-xxx-1212-xxx 1 A B CXVE-xxx-1218-xxx 1 A B Tabulka 3: Způsob manipulace s jednotkou CXVE H W1 W2 5

6 MANIPULACE Způsob manipulace s dolní sekcí Způsob manipulace A Horní sekce je dodávána na speciální paletě, která zaručuje, že se uzávěr vody nebude dotýkat podlahy. Aby se předešlo jejímu poškození, nepokládejte horní sekci, pokud již byla sundána z palety, na podlahu, ale namontujte ji přímo na dolní sekci. Obrázek 6: Uzávěr vody v dolní části horní sekce jednotky S1500-E 1. Paleta 2. Uzávěr vody 1. Závěsné lano; 2. Závěsná oka Způsob manipulace s horní sekcí Způsob manipulace B 1. Závěsné lano; 2. Závěsná oka. 6

7 MONTÁŽ SEKCE Způsob Dvoudílná buněk 1. Usaďte dolní sekci na ocelové podpěrné nosníky a přišroubujte ji. 2. Odstraňte veškeré dřevěné bednění z horních vodorovných přírub dolní sekce. Otřete příruby a odstraňte tak prach, jiné nečistoty a vlhkost, které se mohly nahromadit během přepravy a skladování. 3. Po uložení dolní sekce jednotky na její místo přesuňte závěsná oka (kde je to možné) dovnitř jednotky, aby nepřekážela při ukládání horní sekce jednotky, jak je uvedeno na následujícím obrázku. kterých se mají kolíky vložit. V případě nutnosti použijte ještě další vodicí kolíky ve střední části jednotky, aby bylo možné přesně srovnat i dlouhé strany. Před úplným spuštěním horní sekce na dolní sekci se ujistěte, že všechny otvory horní a dolní sekce jsou přesně v souosé poloze. Obrázek 7: Závěsná oka 1. Závěsné oko v pracovní poloze; 2. Závěsné oko odsunuté 4. Nalepte butylovou těsnicí pásku, dodanou spolu s jednotkou, vjednom kuse na spojovací přírubu přes osovou čáru otvorů pro závitořezné šrouby. V každém rohu jednotlivé kusy pásky přeložte po délce 2 až 3 cm. Těsnicí pásku nenatahujte. 5. Těsnění, nalepené na koncové příruby jednotek o jedné sekci a na koncové a středové příruby dvoudílných jednotek, musí být nepřerušované. Obrázek 9: Poloha otvorů pro spojovací šrouby, které mají být využité pro vyrovnání sekcí. 1. Poloha vodicího kolíku; 2. Vzdálenost mezi otvorem pro spojovací šroub, do kterého je vložený vodicí kolík a rohem musí být nejméně 30 cm; 3. Použití dodatečného vodicího kolíku u dlouhých stran; 4. Otvor pro spojovací šroub. Při usazování sekce se ujistěte, že mezi horní a spodní přírubou nemůže být nic zachyceno. Obrázek 10: Použití vodicího kolíku pro nastavení otvorů pro šrouby do souosé polohy Obrázek 8: Montáž těsnicí pásky 1. Šroub M10; 2. Plochá těsnicí páska položená podél spojnice os děr po obvodu jednotky; 3. Plochá podložka, pojistná podložka a matice. 6. Odstraňte paletu z horní sekce. Zdvihněte horní sekci a zavěste ji nad dolní sekci tak, aby příruby horní sekce byly přibližně 50 mm nad dolní sekcí. Dejte pozor, aby se horní sekce nehoupala a nepoškodila těsnění. Pomocí nejméně čtyř vodicích kolíků (viz obrázek) vložených do otvorů pro spojovací šrouby, které se nacházejí na delších stranách sekcí, vyrovnejte horní sekci s dolní sekcí. Aby se předešlo nesprávnému vyrovnání polohy sekcí, ověřte si podle níže uvedeného obrázku polohu otvorů pro spojovací šrouby, do Nepoužívejte vnější hranu skříně jednotky jako vodítko pro ustavení horní a dolní sekce do správné polohy. 7. Spojte sekce pomocí šroubů, které zašroubujte skrz horní sekci do dolní sekce. Začněte u závěsného oka směrem ke středu jednotky. Pokračujte v zašroubovávání šroubů při použití vodicího kolíku k vystředění otvorů pro šrouby, dokud nejsou šrouby ve všech děrách. 7

8 MONTÁŽ VOLITELNÉHO PŘÍSLUŠENSTVÍ Základní informace Otvor pro čištění 1. Na výtlaku může být namontované volitelné příslušenství, jako například kónické nástavce, žaluzie pro snížení ztrát tepla sáláním, tlumiče hluku, chladiče par chladiva, přehřívače vlhkého vzduchu na výtlaku a/nebo přístupy do prostoru výtlaku. 2. Všechny návody k montáži pro příslušenství, které je dodávané jako volitelné, jsou uložené v dřevěné bedně / plastové krabici, která je umístěná v dolní sekci. (Vidětstranì 2 Spojovací šrouby umístění ). 3. Uspořádání volitelného příslušenství naleznete na certifikovaném výkrese jednotky. 4. Způsob těsnění je stejný jako u horní sekce. 5. Plošina, žebřík a zábradlí jsou zabaleny na samostatné ližině. Sestava hardware je zabalena do plastového kontejneru a je pomocí popruhů připevněna k plošině, žebříku nebo k zábradlí. Z důvodu omezení přepravní šířky jsou kryty otvorů pro čištění montované přírubami dovnitř (1). Na místě instalace mohou být kryty namontované s přírubami obrácenými na vnější stranu, aby byl zajištěn snadný přístup k maticím upevňovacích šroubů (2). Obrázek 12: Kryt otvoru pro čištění v přepravní poloze Obrázek 11: Umístění hardware v případě plošiny, žebříku a zábradlí Obrázek 13: Konečná poloha krytu otvoru pro čištění 8

9 KONTROLA PŘED SPUŠTĚNÍM Základní informace Před spuštěním jednotky je nutné vykonat následující činnosti, které jsou podrobně popsané v Návodu k obsluze a údržbě (viz Doporučný plán údržby a prohlídek sloupec Při startu). Dodržování příslušných pracovních postupů při spouštění jednotky a plánované periodické údržby prodlouží životnost zařízení a zajistí bezproblémové dodržování provozních hodnot, na které byla jednotka navržená. 9

10 10 POZNÁMKY

11 POZNÁMKY 11

12 DOPORUČENÝ PROGRAM ÚDRŽBY A PROHLÍDEK Program Druh činnosti Kontrola a seřizování Prohlídky a monitorování Činnost Při startu Týdně Měsíčně Čtvrtletně Každých šest měsíců Sběrná vana na ochlazenou vodu a síta vany X X Provozní hladina a doplňování vody X X Odluhování X X Sestava ohřívače sběrné vany X X Napnutí řemenů X X Souosost pohonu X X Pohon X Pojistná objímka X Chod ventilátoru (ventilátorů) a čerpadla (čerpadel) x Napětí a proud elektromotorů X X Neobvyklý hluk a/nebo vibrace X X Celkový stav X X Výměníková sekce a eliminátory úletu X X Kombinované kryty sání vzduchu X X Rozvod skrápěcí vody X X Hřídel ventilátoru a axiální ventilátor X X Elektromotor ventilátoru X X Stříkací vodní čerpadlo X X Sestava elektrického doplňování vody (volitelné příslušenství) X x Zkouška na celkový počet aerobních bakterií (pomocí zkušební destičky) X X Ročně Při odstavení Kvalita cirkulující vody X X Celková prohlídka systému X X Vedení dokumentace podle potřeby Mazání Ložiska hřídele ventilátoru X X X Ložiska elektromotoru* X x Pohyblivá základna elektromotoru X X X Čištění Mechanické čištění X X X Dezinfekce** (X) (X) (X) Vypuštění vany na skrápěcí vodu X Tabulka 4: Doporučený plán údržby a prohlídek * pouze u elektromotorů s mazací armaturou s typickým rámem velikosti > 200L (>30 kw) ** závisí na používaném prováděcím předpisu Poznámky: 1. Úprava vody a pomocná zařízení, začleněná do chladicího systému, mohou vyvolat nutnost doplnění výše uvedené tabulky. Kontaktujte dodavatele a zjistěte, jaké činnosti doporučují provádět a v jakých požadovaných časových intervalech. 2. Doporučené servisní časové intervaly jsou uvedeny pro typickou instalaci. Odlišné podmínky, týkající se životního prostředí, si mohou vyžádat častější provádění těchto činností. 3. V případě provozu při teplotě okolního prostředí pod bodem mrazu je nutné kontrolovat jednotku častěji (viz Provoz za mrazu v příslušném návodu k provozu a údržbě). 4. U jednotek s řemenovými pohony je nutné napnutí nových řemenů znovu seřídit po prvních 24 hodinách provozu a dále potom v měsíčních intervalech. Oznaèení jednotky:... Výrobní èíslo:... info@baltimoreaircoil.eu info@balticare.com Baltimore Aircoil International nv Baltimore Aircoil Int. nv Industriepark - Zone A, B-2220 Heist-op-den-Berg, Belgium Kontakt na Vašeho místního zástupce naleznete na /
