KATALOGOVÝ LIST. VENTILÁTORY RADIÁLNÍ VYSOKOTLAKÉ RVM 1600 až 2500 jednostranně sací s osovou regulací

Transkript

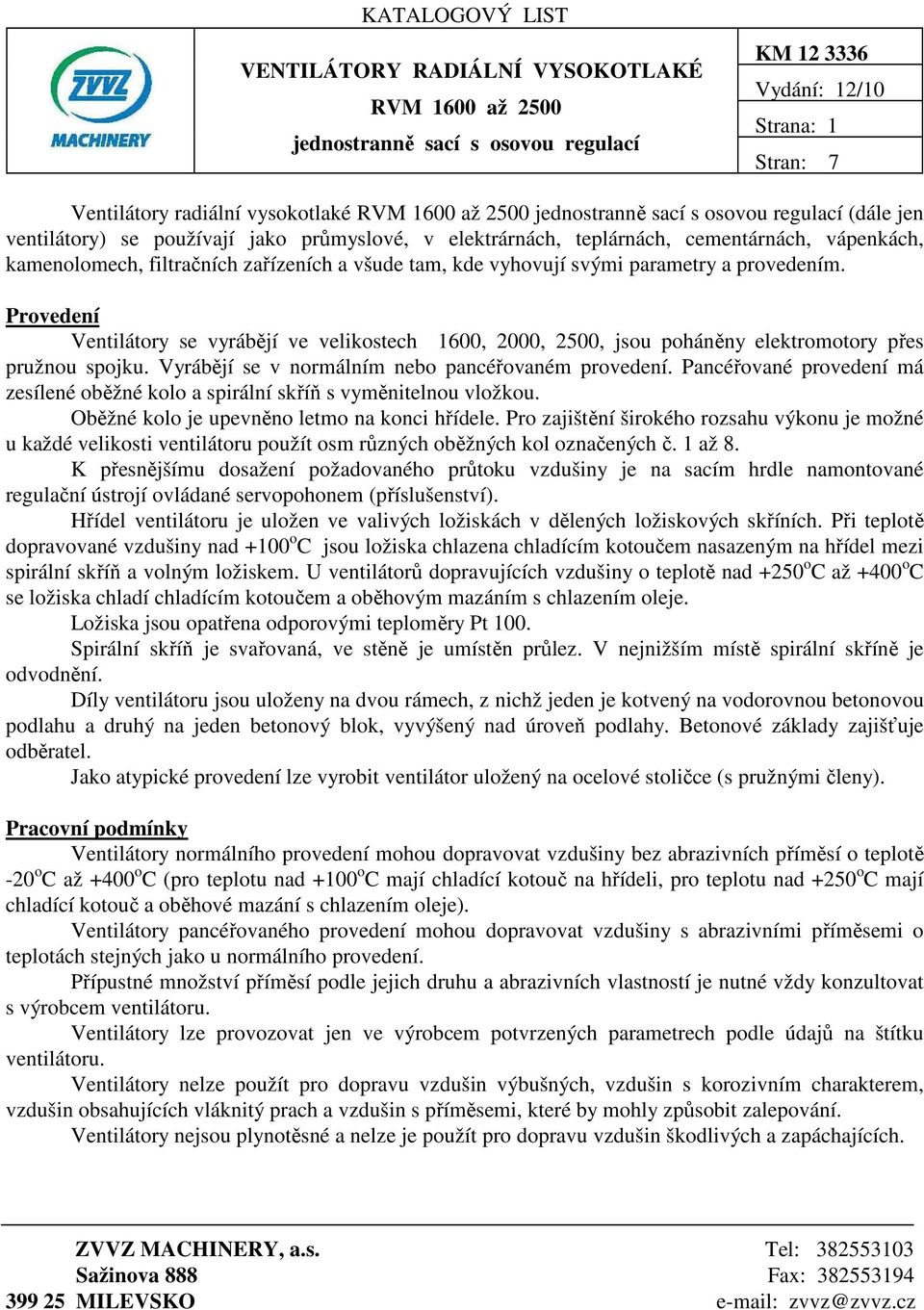

1 KATALOGOVÝ LIST VENTILÁTORY RADIÁLNÍ VYSOKOTLAKÉ RVM 1600 až 2500 jednostranně sací s osovou regulací KM Vydání: 12/10 Strana: 1 Stran: 7 Ventilátory radiální vysokotlaké RVM 1600 až 2500 jednostranně sací s osovou regulací (dále jen ventilátory) se používají jako průmyslové, v elektrárnách, teplárnách, cementárnách, vápenkách, kamenolomech, filtračních zařízeních a všude tam, kde vyhovují svými parametry a provedením. Provedení Ventilátory se vyrábějí ve velikostech 1600, 2000, 2500, jsou poháněny elektromotory přes pružnou spojku. Vyrábějí se v normálním nebo pancéřovaném provedení. Pancéřované provedení má zesílené oběžné kolo a spirální skříň s vyměnitelnou vložkou. Oběžné kolo je upevněno letmo na konci hřídele. Pro zajištění širokého rozsahu výkonu je možné u každé velikosti ventilátoru použít osm různých oběžných kol označených č. 1 až 8. K přesnějšímu dosažení požadovaného průtoku vzdušiny je na sacím hrdle namontované regulační ústrojí ovládané servopohonem (příslušenství). Hřídel ventilátoru je uložen ve valivých ložiskách v dělených ložiskových skříních. Při teplotě dopravované vzdušiny nad +100 o C jsou ložiska chlazena chladícím kotoučem nasazeným na hřídel mezi spirální skříň a volným ložiskem. U ventilátorů dopravujících vzdušiny o teplotě nad +250 o C až +400 o C se ložiska chladí chladícím kotoučem a oběhovým mazáním s chlazením oleje. Ložiska jsou opatřena odporovými teploměry Pt 100. Spirální skříň je svařovaná, ve stěně je umístěn průlez. V nejnižším místě spirální skříně je odvodnění. Díly ventilátoru jsou uloženy na dvou rámech, z nichž jeden je kotvený na vodorovnou betonovou podlahu a druhý na jeden betonový blok, vyvýšený nad úroveň podlahy. Betonové základy zajišťuje odběratel. Jako atypické provedení lze vyrobit ventilátor uložený na ocelové stoličce (s pružnými členy). Pracovní podmínky Ventilátory normálního provedení mohou dopravovat vzdušiny bez abrazivních příměsí o teplotě -20 o C až +400 o C (pro teplotu nad +100 o C mají chladící kotouč na hřídeli, pro teplotu nad +250 o C mají chladící kotouč a oběhové mazání s chlazením oleje). Ventilátory pancéřovaného provedení mohou dopravovat vzdušiny s abrazivními příměsemi o teplotách stejných jako u normálního provedení. Přípustné množství příměsí podle jejich druhu a abrazivních vlastností je nutné vždy konzultovat s výrobcem ventilátoru. Ventilátory lze provozovat jen ve výrobcem potvrzených parametrech podle údajů na štítku ventilátoru. Ventilátory nelze použít pro dopravu vzdušin výbušných, vzdušin s korozivním charakterem, vzdušin obsahujících vláknitý prach a vzdušin s příměsemi, které by mohly způsobit zalepování. Ventilátory nejsou plynotěsné a nelze je použít pro dopravu vzdušin škodlivých a zapáchajících. ZVVZ MACHINERY, a.s. Tel: Sažinova 888 Fax: MILEVSKO zvvz@zvvz.cz

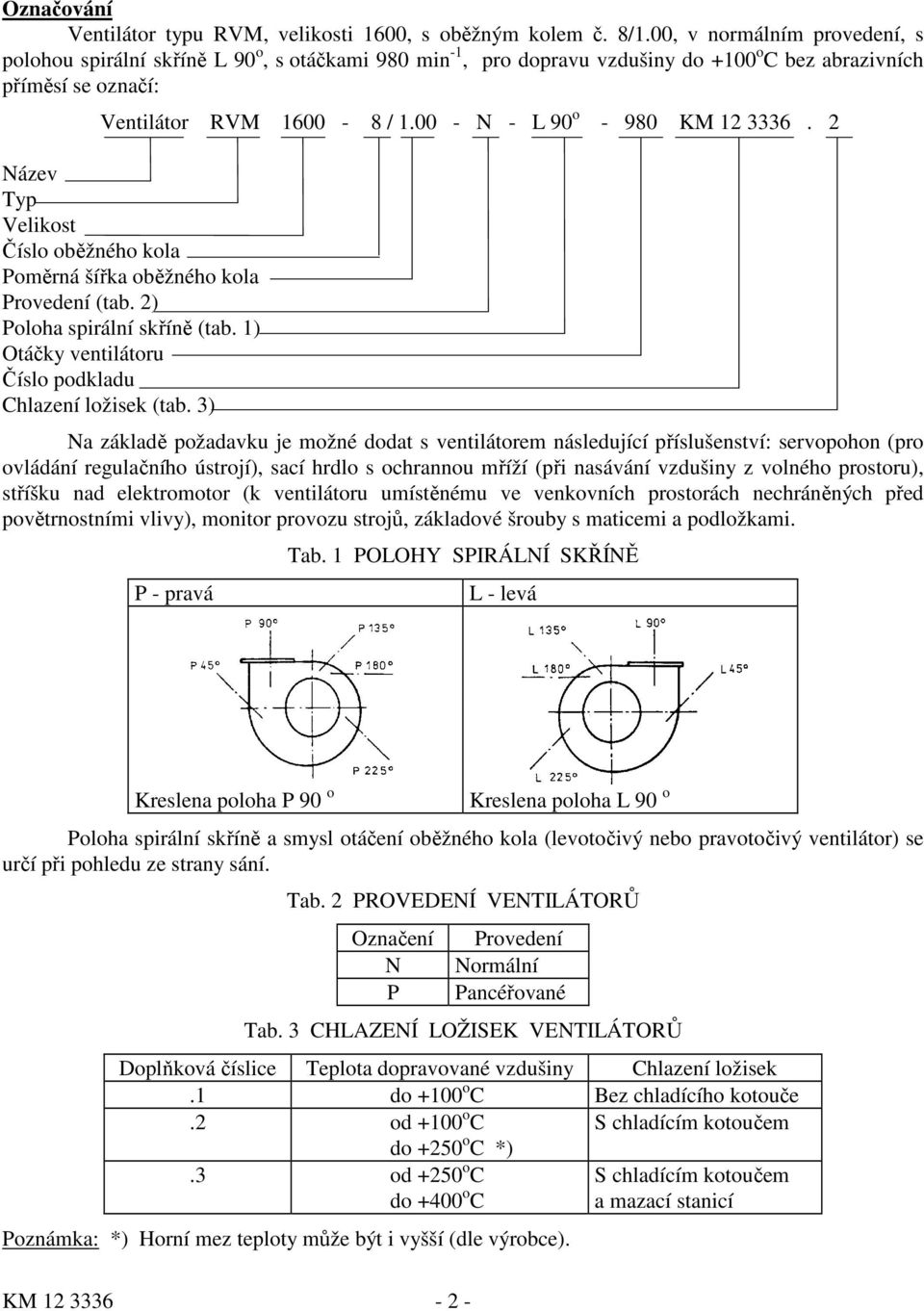

2 Označování Ventilátor typu RVM, velikosti 1600, s oběžným kolem č. 8/1.00, v normálním provedení, s polohou spirální skříně L 90 o, s otáčkami 980 min -1, pro dopravu vzdušiny do +100 o C bez abrazivních příměsí se označí: Ventilátor RVM / N - L 90 o KM Název Typ Velikost Číslo oběžného kola Poměrná šířka oběžného kola Provedení (tab. 2) Poloha spirální skříně (tab. 1) Otáčky ventilátoru Číslo podkladu Chlazení ložisek (tab. 3) Na základě požadavku je možné dodat s ventilátorem následující příslušenství: servopohon (pro ovládání regulačního ústrojí), sací hrdlo s ochrannou mříží (při nasávání vzdušiny z volného prostoru), stříšku nad elektromotor (k ventilátoru umístěnému ve venkovních prostorách nechráněných před povětrnostními vlivy), monitor provozu strojů, základové šrouby s maticemi a podložkami. P - pravá Tab. 1 POLOHY SPIRÁLNÍ SKŘÍNĚ L - levá Kreslena poloha P 90 o Kreslena poloha L 90 o Poloha spirální skříně a smysl otáčení oběžného kola (levotočivý nebo pravotočivý ventilátor) se určí při pohledu ze strany sání. Tab. 2 PROVEDENÍ VENTILÁTORŮ Označení N P Provedení Normální Pancéřované Tab. 3 CHLAZENÍ LOŽISEK VENTILÁTORŮ Doplňková číslice Teplota dopravované vzdušiny Chlazení ložisek.1 do +100 o C Bez chladícího kotouče.2 od +100 o C S chladícím kotoučem do +250 o C *).3 od +250 o C S chladícím kotoučem do +400 o C a mazací stanicí Poznámka: *) Horní mez teploty může být i vyšší (dle výrobce). KM

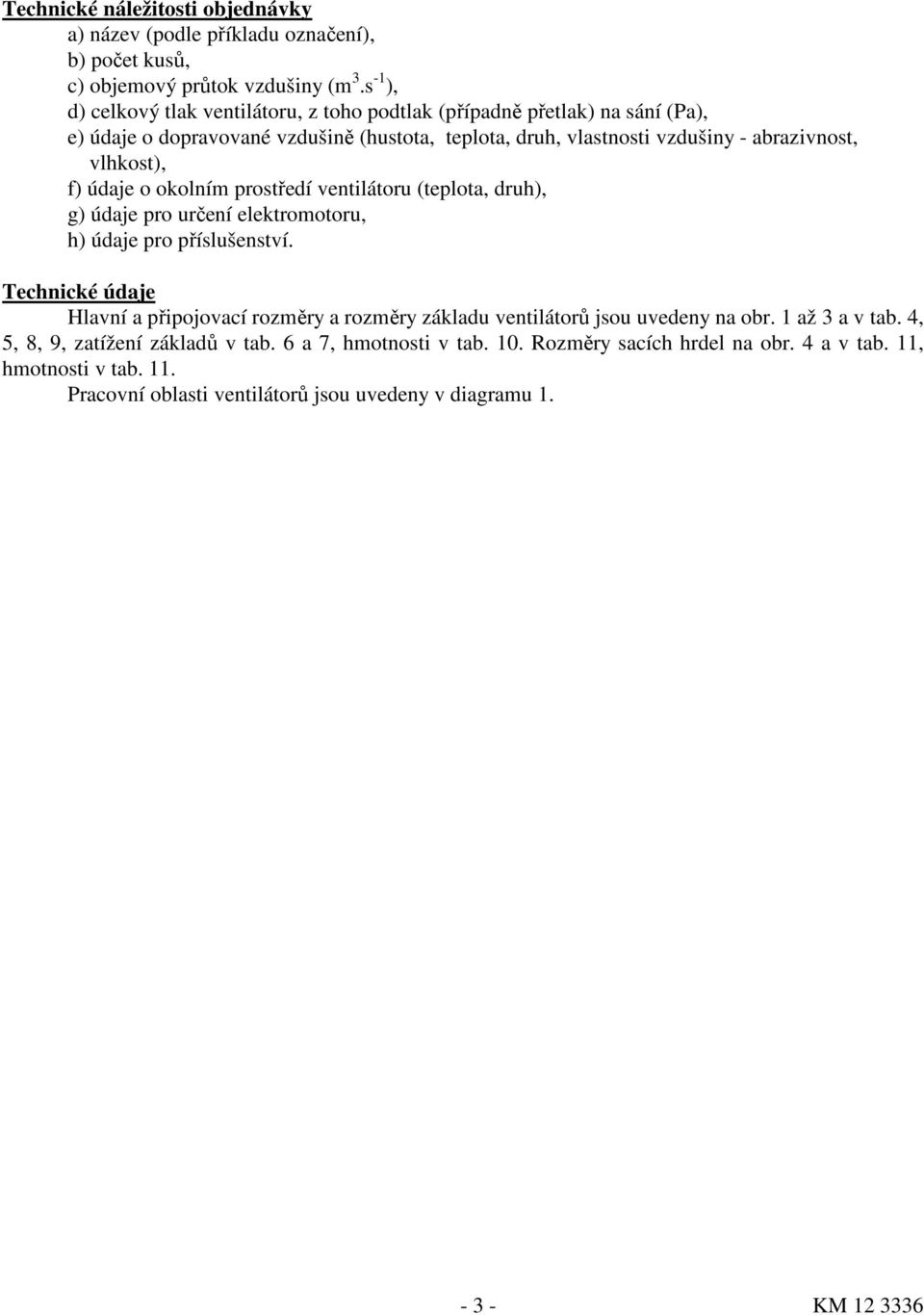

3 Technické náležitosti objednávky a) název (podle příkladu označení), b) počet kusů, c) objemový průtok vzdušiny (m 3.s -1 ), d) celkový tlak ventilátoru, z toho podtlak (případně přetlak) na sání (Pa), e) údaje o dopravované vzdušině (hustota, teplota, druh, vlastnosti vzdušiny - abrazivnost, vlhkost), f) údaje o okolním prostředí ventilátoru (teplota, druh), g) údaje pro určení elektromotoru, h) údaje pro příslušenství. Technické údaje Hlavní a připojovací rozměry a rozměry základu ventilátorů jsou uvedeny na obr. 1 až 3 a v tab. 4, 5, 8, 9, zatížení základů v tab. 6 a 7, hmotnosti v tab. 10. Rozměry sacích hrdel na obr. 4 a v tab. 11, hmotnosti v tab. 11. Pracovní oblasti ventilátorů jsou uvedeny v diagramu KM

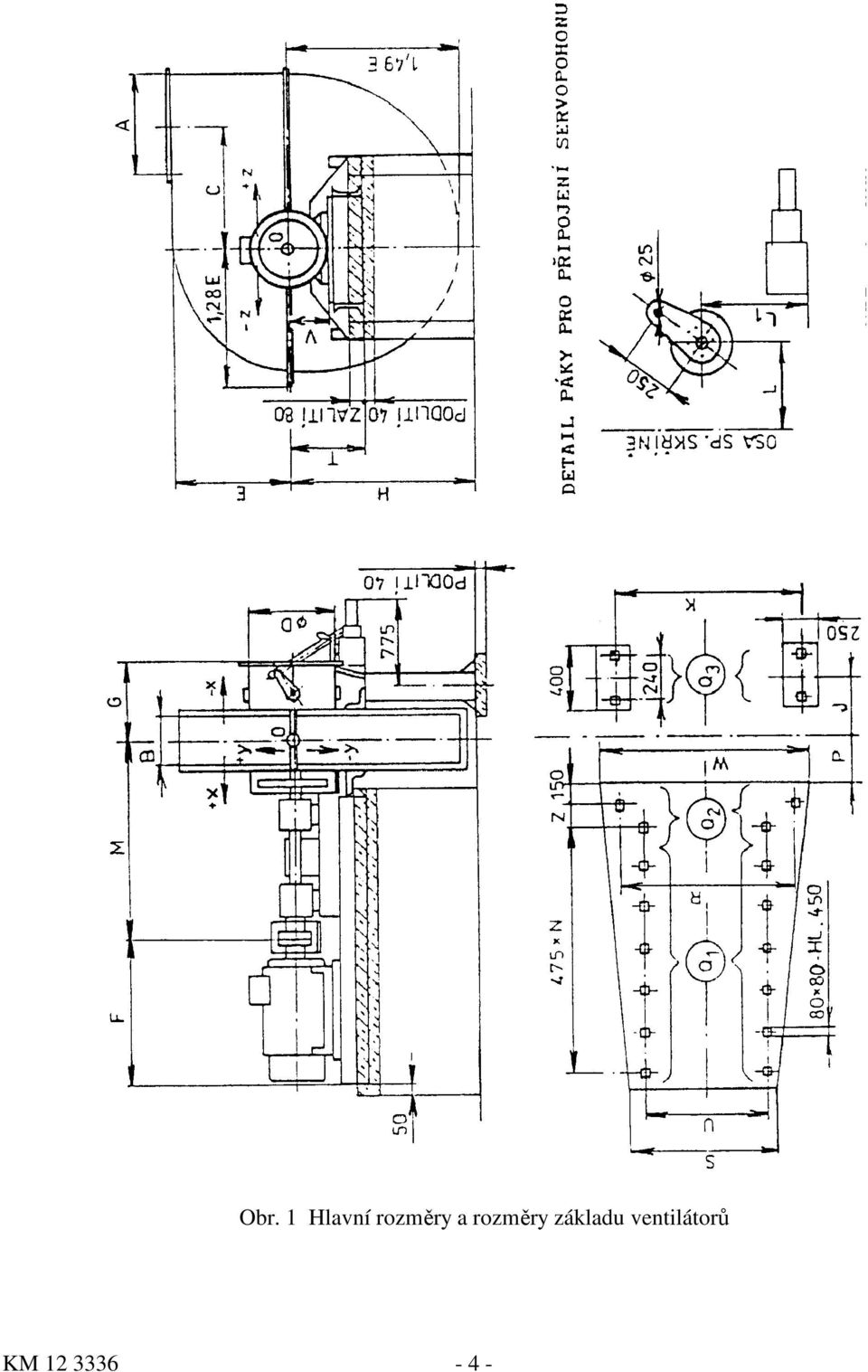

4 Obr. 1 Hlavní rozměry a rozměry základu ventilátorů KM

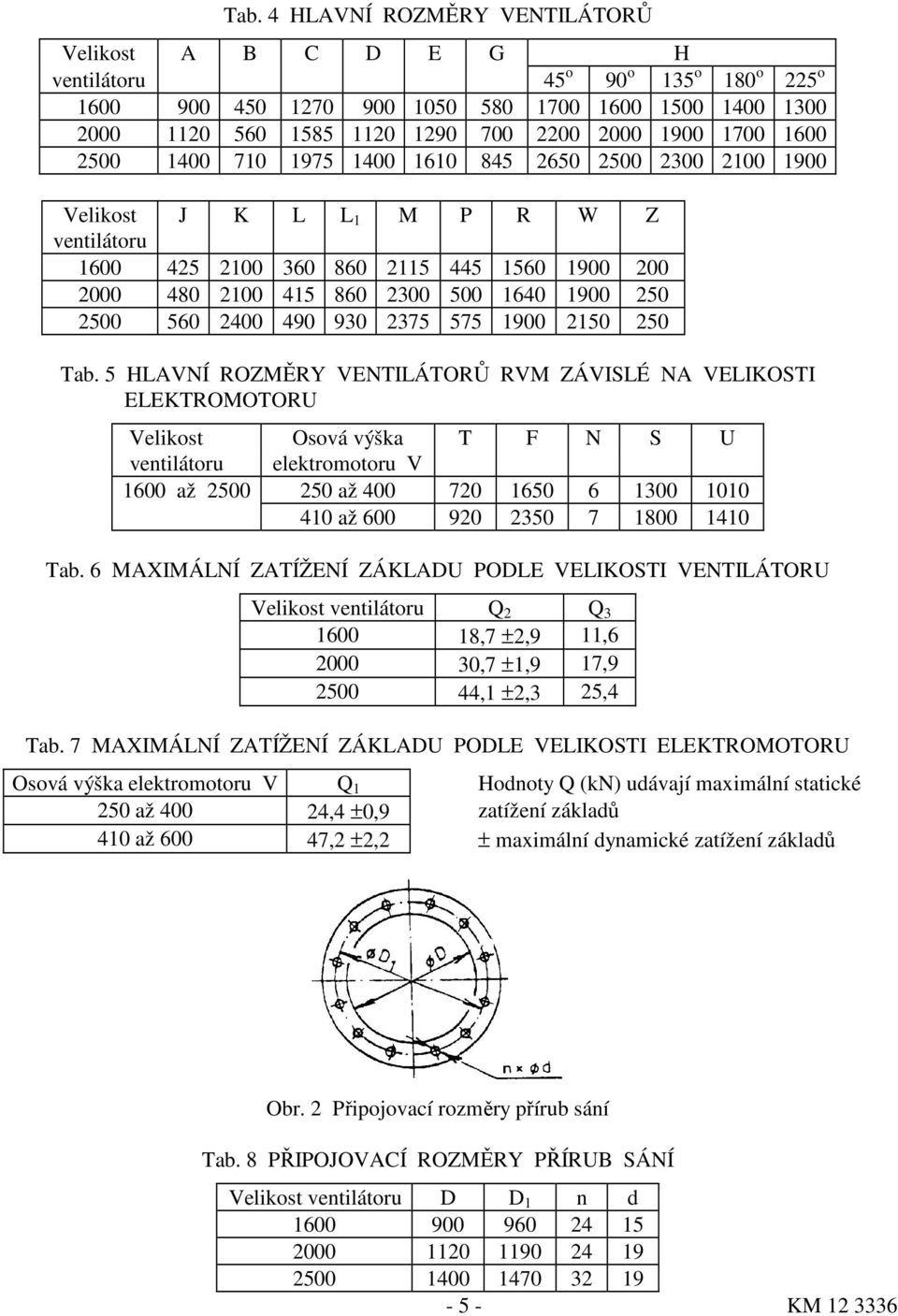

5 Tab. 4 HLAVNÍ ROZMĚRY VENTILÁTORŮ Velikost A B C D E G H ventilátoru 45 o 90 o 135 o 180 o 225 o Velikost J K L L 1 M P R W Z ventilátoru Tab. 5 HLAVNÍ ROZMĚRY VENTILÁTORŮ RVM ZÁVISLÉ NA VELIKOSTI ELEKTROMOTORU Velikost Osová výška T F N S U ventilátoru elektromotoru V 1600 až až až Tab. 6 MAXIMÁLNÍ ZATÍŽENÍ ZÁKLADU PODLE VELIKOSTI VENTILÁTORU Velikost ventilátoru Q 2 Q ,7 ±2,9 11, ,7 ±1,9 17, ,1 ±2,3 25,4 Tab. 7 MAXIMÁLNÍ ZATÍŽENÍ ZÁKLADU PODLE VELIKOSTI ELEKTROMOTORU Osová výška elektromotoru V Q 1 Hodnoty Q (kn) udávají maximální statické 250 až ,4 ±0,9 zatížení základů 410 až ,2 ±2,2 ± maximální dynamické zatížení základů Obr. 2 Připojovací rozměry přírub sání Tab. 8 PŘIPOJOVACÍ ROZMĚRY PŘÍRUB SÁNÍ Velikost ventilátoru D D 1 n d KM

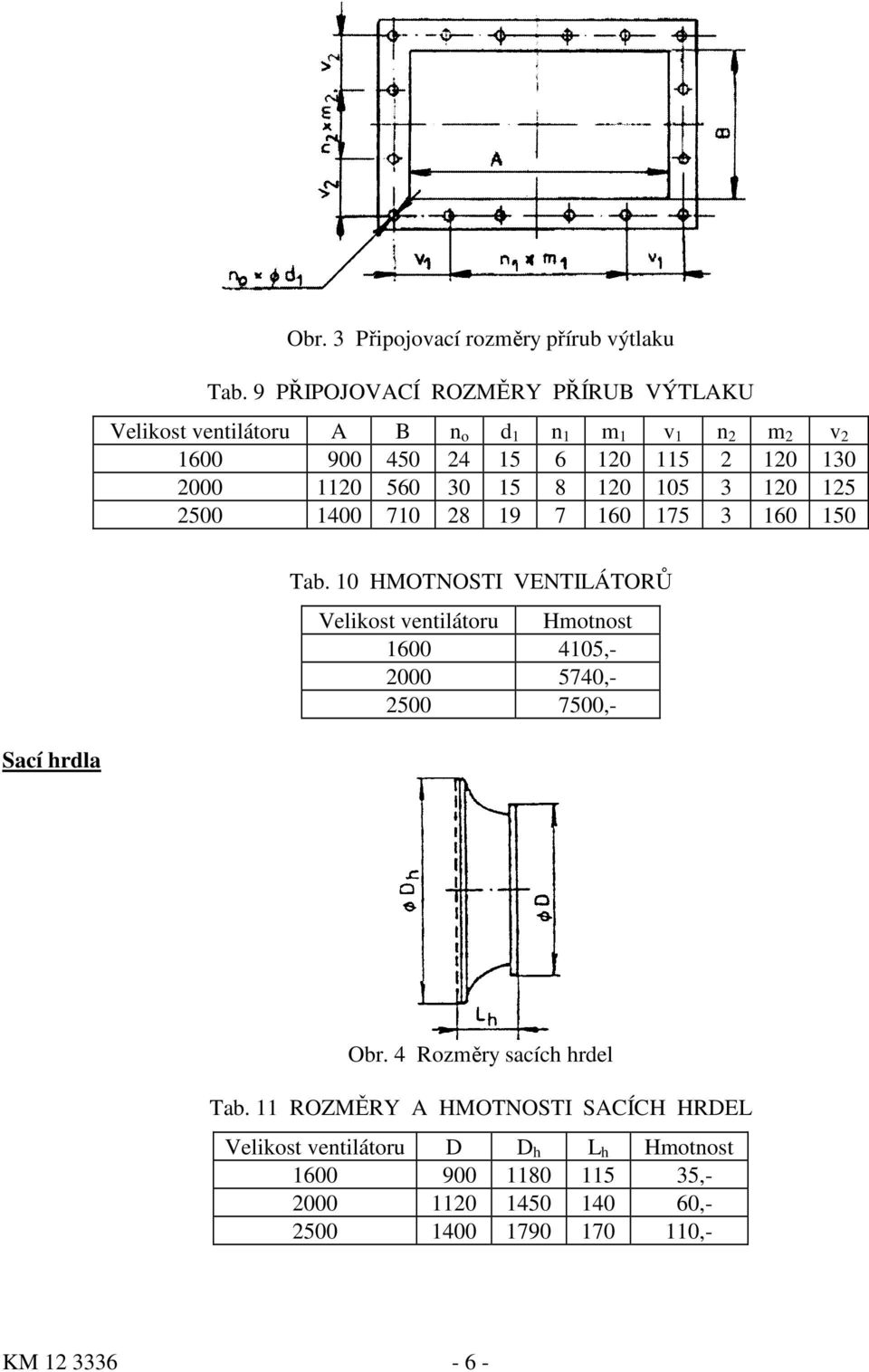

6 Obr. 3 Připojovací rozměry přírub výtlaku Tab. 9 PŘIPOJOVACÍ ROZMĚRY PŘÍRUB VÝTLAKU Velikost ventilátoru A B n o d 1 n 1 m 1 v 1 n 2 m 2 v Tab. 10 HMOTNOSTI VENTILÁTORŮ Velikost ventilátoru Hmotnost , , ,- Sací hrdla Obr. 4 Rozměry sacích hrdel Tab. 11 ROZMĚRY A HMOTNOSTI SACÍCH HRDEL Velikost ventilátoru D D h L h Hmotnost , , ,- KM

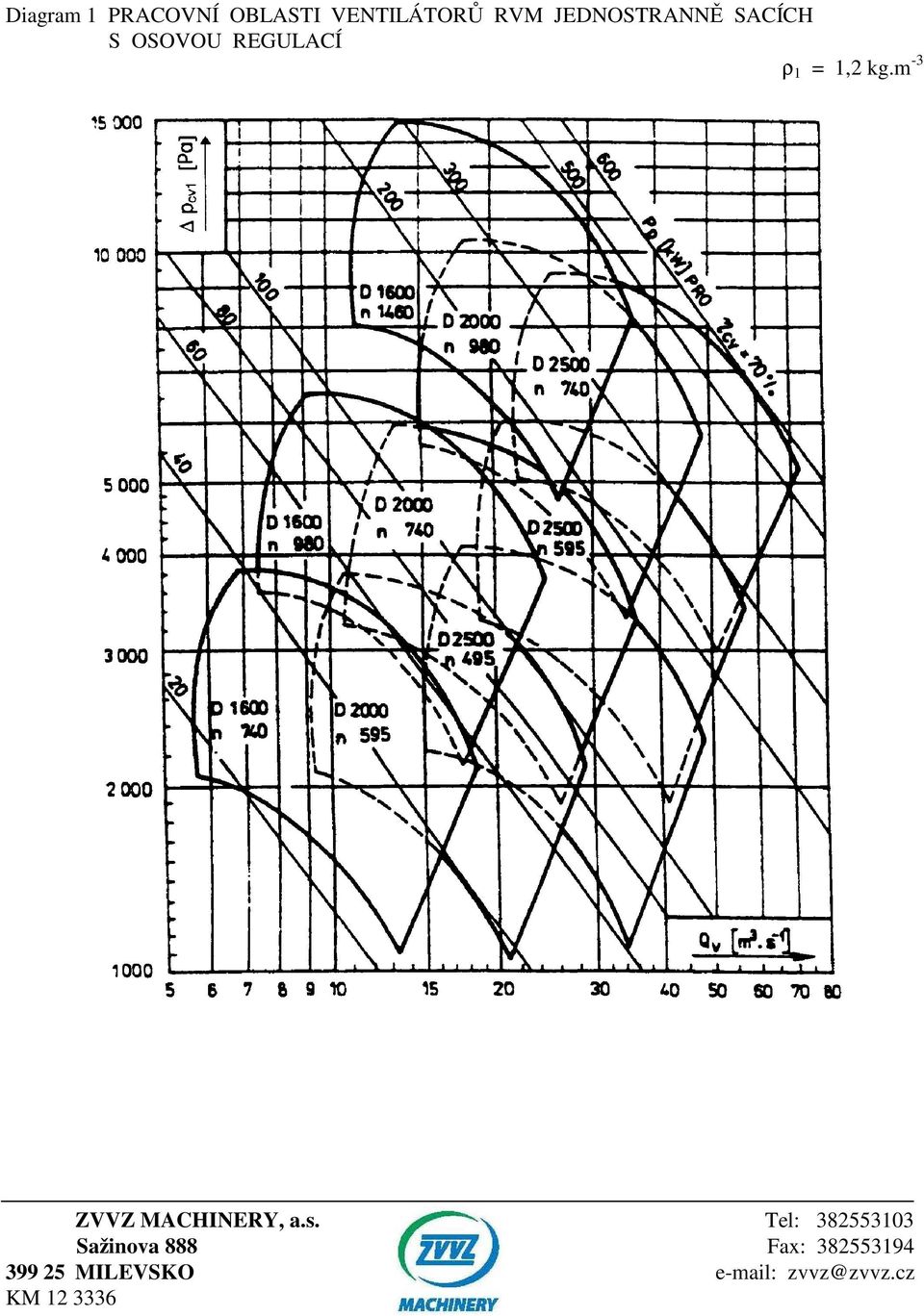

7 Diagram 1 PRACOVNÍ OBLASTI VENTILÁTORŮ RVM JEDNOSTRANNĚ SACÍCH S OSOVOU REGULACÍ ρ 1 = 1,2 kg.m -3 ZVVZ MACHINERY, a.s. Tel: Sažinova 888 Fax: MILEVSKO zvvz@zvvz.cz KM
