PLYNOVÝ GRIL GT3B-V MONTÁŽNÍ NÁVOD CZ

Transkript

1 0086 PLYNOVÝ GRIL GT3B-V MONTÁŽNÍ NÁVOD CZ

2 SEZNAM SOUČÁSTEK REF POPIS ČÍSLO POČET 1 Kryt ohniště P FB 1 2 Teploměr P C 1 3 Rukověť krytu P B 1 4 Úchyt rukověti krytu - levý P E 1 5 Úchyt rukověti krytu - pravý P E 1 6 Ochranná gumová podložka P I 4 7 Kryt grilovací vany - levý P A 1 8 Kryt grilovací vany - pravý P A 1 9 Kryt proti omastku P B 2 10 Grilovací plech P H 2 11 Kryt proti větru P UA 1 12 Komora s elektrodou pro hromadění plynu P A 3 13 Sada elektrod P A 3 14 Hlavní hořák P B 3 14a Panel křížového zapalování P Kryt grilovací vany - přední P UA 1 16 Kryt grilovací vany - zadní P UA 1 17 Horní část ovládacího panelu -30mbar P S 1 Horní část ovládacího panelu -50mbar P T 1 18 Ovládací panel P S 1 19 Tepelný kryt plynového ventilu P G 1 20 Plynový ventil hlavní hořák 30/50 mbar P A 3 Tryska - 30 mbar P A 3 Tryska - 50 mbar P A 3 21 Potrubí P A 1 22 Úchyt pro tepelný kryt plynového ventilu P L 2 23 Ovládací knoflík hlavní hořák P C 3 24 Ložisko ovládacího knoflíku P S 3 25 Součástky elektrického zapalování P C 1 REF POPIS ČÍSLO POČET 26 Rukověť zásuvky na omastek P M 1 27 Úchyt zásuvky na omastek P D 1 28 Zásuvka na omastek P PD 1 29 Plotna P H 1 30 Univerzální nástavec hadice pouze pro Evropu P A 1 31 Pravoúhlý nástavec - 1/4 levý P A 1 32 Profily flame tamer P E 2 33 Postranní police P N 2 34 Úchyt postranní police - levý přední/pravý zadní P U 2 35 Úchyt postranní police pravý přední/levý zadní P U 2 36 Ohřívací plocha P F 1 37 Nosník vozíku - přední P D 1 38 Panel vozíku - levý P H 1 39 Dvířka P T 1 40 Magnet dvířek P K 2 41 Kolečko -2-1/2 P A 2 42a Zarážka dvířek - spodní P K 1 42b Zarážka dvířek - horní P K 1 43 Spodní police vozíku P R 1 44 Panel vozíku - zadní P H 1 45 Panel vozíku - pravý P H 1 46 Krytka kolečka - 5 P C 2 47 Kolečko - 5 P A 2 48 Držák plynové lahve P N 2 49 Pás pro upevnění plynové lahve P V 1 50 Rám na plynovou lahev P N 1 2

3 SCHÉMA SOUČÁSTÍ GT3B-V Tento diagram má sloužit jako pomocník k identifikaci jednotlivých součástí pro případ, že bude potřeba některou z nich vyměnit. S dotazy ohledně jednotlivých částí, jejich dostupnosti nebo servisu se obracejte na Vašeho prodejce nebo výrobce. Součástky dodané s Vaším grilem se mohou lišit od Seznamu součástek v závislosti na regionu a zvláštních specifikacích prodejce b 42a 3

4 VSTŘIKOVACÍ TRYSKY UPOZORNĚNÍ MINIMÁLNÍ VZDÁLENOST GRILU OD HOŘLAVÝCH MATERIÁLŮ MUSÍ BÝT: ZEZADU 450 mm PO STRANÁCH 250 mm SHORA 1000 mm Hlavní Hlavní 1.00 mm I 3+ (28-30/37) I 3B/P (30) 0.90 mm I 3B/P (50) 250 mm VÝKON Hlavní 12.6 kw 915 gramů / h 450 mm 1194 mm 1000 mm ROZMĚRY 1373mm 613mm 1554 mm 4

5 MONTÁŽ 1. Připevněte postranní panely vozíku k jeho dnu #38 #43 #45 Křížový šroub Phillips 1/4"x1/2" Počet: 4 Č. součástky S112G0408A 2. Připevněte kolečka #41 Křížový šroub k upevnění koleček 3/8"x2-15/16" Počet: 2 Č. součástky S271G0365A #47 #46 Nylonová matice 3/8" Počet: 2 Č. součástky S372G0611A 3. Klíč Počet: 1 Č. součástky P B Připevněte zadní panel vozíku a úchyt na plynovou lahev #44 Křížový šroub Phillips 3/16"x3/8" Počet: 8 Č. součástky S112G0306A #49 #48 Matice s nákružkem 3/16" Počet: 4 Č. součástky S312G0306A 5

6 4. Přimontujte úchyt pro dvířka #37 Křížový šroub Phillips 3/16"x3/8" Počet: 2 Č. součástky S112G0306A Matice s nákružkem 3/16" Počet: 2 Č. součástky S312G0306A 5. Upevněte zarážku dvířek Šroub s plochou zápustnou hlavou 3/16"x3/8" Počet: 2 Č. součástky S142G0306A #37 #42b #42b #42a Křížový šroub Phillips M5x10MM Počet: 2 Č. součástky S112M0510A 6. Přimontujte dvířka #39 Pružinový kolík 6

7 7. K tělu vozíku připevněte kryt grilu Křížový šroub Phillips 1/4"x1/2" Počet: 4 Č. součástky S112G0408A 8. Připevněte úchyty postranních polic Fig.1 1 Křížový šroub Phillips 3/16" x 3/8" Počet: 4 Č. součástky S112G0306A #35 2 #34 Křížový šroub Phillips 1/4"x1/2" Počet: 4 Č. součástky S112G0408A Připevněte postranní police Postup opakujte pro připevnění levé police Šroub 1/4"x23/32" Počet: 8 Č. součástky S271G0466A #33 7

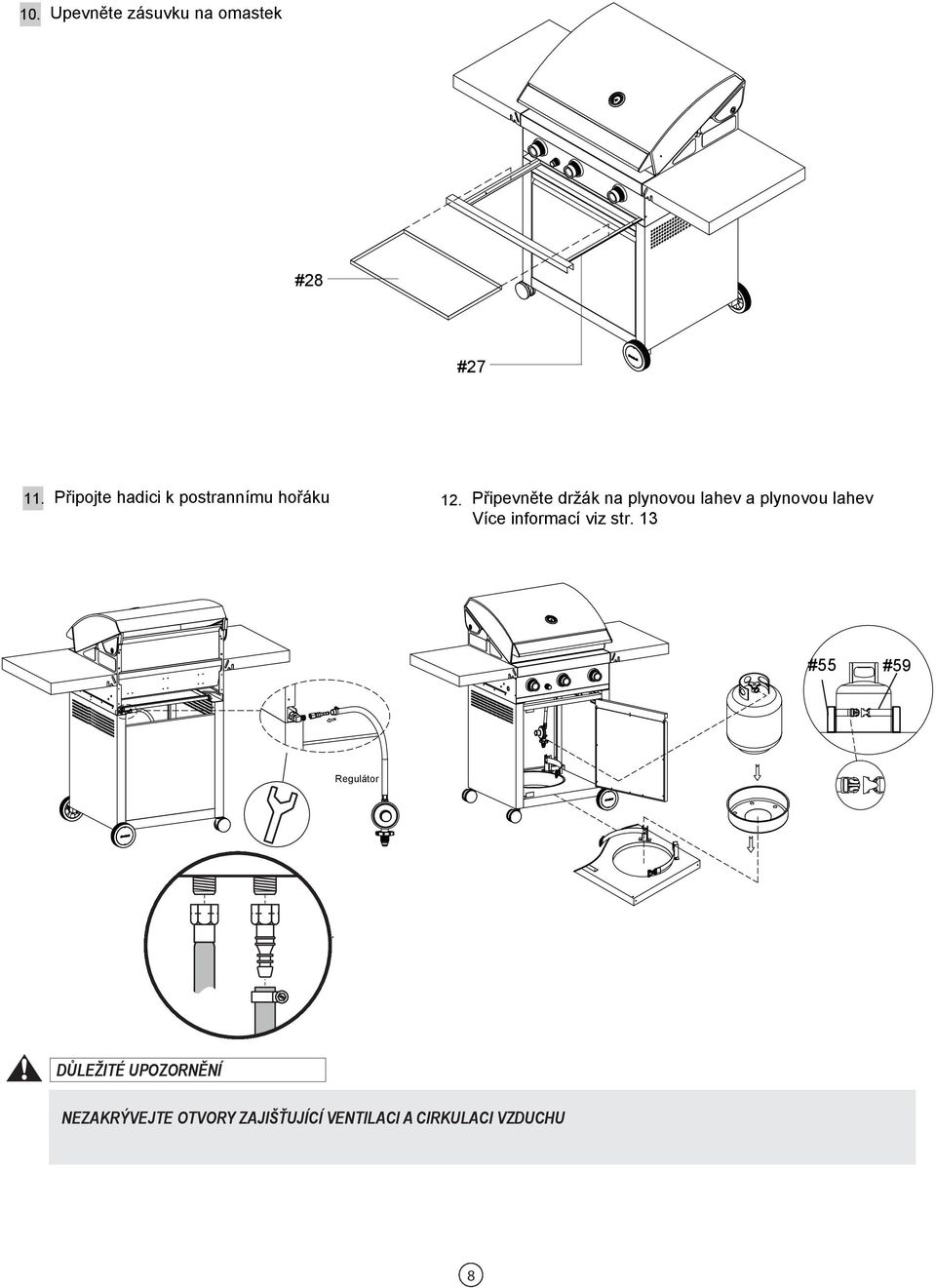

8 10. Upevněte zásuvku na omastek #28 # Připojte hadici k postrannímu hořáku 12. Připevněte držák na plynovou lahev a plynovou lahev Více informací viz str. 13 #55 #59 Regulátor DŮLEŽITÉ UPOZORNĚNÍ NEZAKRÝVEJTE OTVORY ZAJIŠŤUJÍCÍ VENTILACI A CIRKULACI VZDUCHU 8

9 ZAPALOVACÍ BATERIE MONTÁŽ GRILOVACÍCH KOMPONENTŮ Prostor pro ohřev Grilovací plech Ložisko zapalování Baterie AA Profily flame tamer Pružina Kryt zapalování Plotna Sloty pro prostor pro ohřev 9

10 GRILOVÁNÍ S OTEVŘENÝM KRYTEM OHNIŠTĚ GRILOVÁNÍ S UZAVŘENÝM KRYTEM OHNIŠTĚ
