PLYNOVÝ GRIL MONTÁŽNÍ NÁVOD CZ. Maxim Island

Rozměr: px
Začít zobrazení ze stránky:

Download "PLYNOVÝ GRIL MONTÁŽNÍ NÁVOD CZ. Maxim Island"

Transkript

1 PLYNOVÝ GRIL MONTÁŽNÍ NÁVOD CZ Maxim Island

2 SCHÉMA SOUČÁSTÍ Maxim Island Tento diagram má sloužit jako pomocník k identifikaci jednotlivých součástí pro případ, že bude potřeba některou z nich vyměnit. S dotazy ohledně jednotlivých částí, 1a jejich dostupnosti nebo servisu se obracejte na Vašeho prodejce nebo výrobce. Součástky dodané s Vaším grilem se mohou lišit 3 8 od Seznamu součástek na základě specifických požadavků místního zastoupení či regionálních potřeb a d 32a e 23 32b 32 32c a b

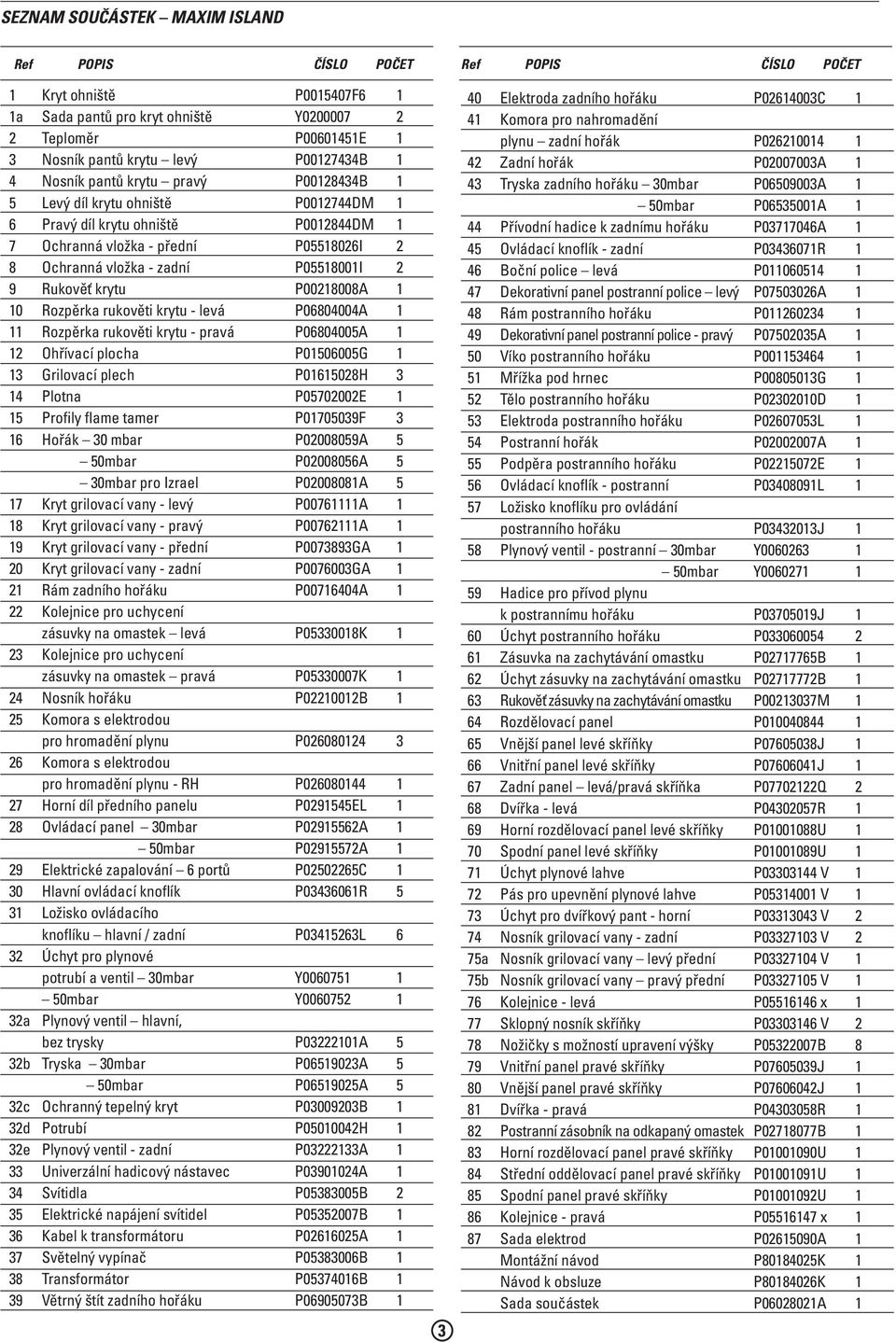

3 SEZNAM SOUČÁSTEK Maxim Island Ref POPIS ČÍSLO POČET Ref POPIS ČÍSLO POČET 1 Kryt ohniště P F6 1 1a Sada pantů pro kryt ohniště Y Teploměr P E 1 3 Nosník pantů krytu levý P B 1 4 Nosník pantů krytu pravý P B 1 5 Levý díl krytu ohniště P DM 1 6 Pravý díl krytu ohniště P DM 1 7 Ochranná vložka - přední P I 2 8 Ochranná vložka - zadní P I 2 9 Rukověť krytu P A 1 10 Rozpěrka rukověti krytu - levá P A 1 11 Rozpěrka rukověti krytu - pravá P A 1 12 Ohřívací plocha P G 1 13 Grilovací plech P H 3 14 Plotna P E 1 15 Profily flame tamer P F 3 16 Hořák 30 mbar P A 5 50mbar P A 5 30mbar pro Izrael P A 5 17 Kryt grilovací vany - levý P A 1 18 Kryt grilovací vany - pravý P A 1 19 Kryt grilovací vany - přední P GA 1 20 Kryt grilovací vany - zadní P GA 1 21 Rám zadního hořáku P A 1 22 Kolejnice pro uchycení zásuvky na omastek levá P K 1 23 Kolejnice pro uchycení zásuvky na omastek pravá P K 1 24 Nosník hořáku P B 1 25 Komora s elektrodou pro hromadění plynu P Komora s elektrodou pro hromadění plynu - RH P Horní díl předního panelu P EL 1 28 Ovládací panel 30mbar P A 1 50mbar P A 1 29 Elektrické zapalování 6 portů P C 1 30 Hlavní ovládací knoflík P R 5 31 Ložisko ovládacího knoflíku hlavní / zadní P L 6 32 Úchyt pro plynové potrubí a ventil 30mbar Y mbar Y a Plynový ventil hlavní, bez trysky P A 5 32b Tryska 30mbar P A 5 50mbar P A 5 32c Ochranný tepelný kryt P B 1 32d Potrubí P H 1 32e Plynový ventil - zadní P A 1 33 Univerzální hadicový nástavec P A 1 34 Svítidla P B 2 35 Elektrické napájení svítidel P B 1 36 Kabel k transformátoru P A 1 37 Světelný vypínač P B 1 38 Transformátor P B 1 39 Větrný štít zadního hořáku P B Elektroda zadního hořáku P C 1 41 Komora pro nahromadění plynu zadní hořák P Zadní hořák P A 1 43 Tryska zadního hořáku 30mbar P A 1 50mbar P A 1 44 Přívodní hadice k zadnímu hořáku P A 1 45 Ovládací knoflík - zadní P R 1 46 Boční police levá P Dekorativní panel postranní police levý P A 1 48 Rám postranního hořáku P Dekorativní panel postranní police - pravý P A 1 50 Víko postranního hořáku P Mřížka pod hrnec P G 1 52 Tělo postranního hořáku P D 1 53 Elektroda postranního hořáku P L 1 54 Postranní hořák P A 1 55 Podpěra postranního hořáku P E 1 56 Ovládací knoflík - postranní P L 1 57 Ložisko knoflíku pro ovládání postranního hořáku P J 1 58 Plynový ventil - postranní 30mbar Y mbar Y Hadice pro přívod plynu k postrannímu hořáku P J 1 60 Úchyt postranního hořáku P Zásuvka na zachytávání omastku P B 1 62 Úchyt zásuvky na zachytávání omastku P B 1 63 Rukověť zásuvky na zachytávání omastku P M 1 64 Rozdělovací panel P Vnější panel levé skříňky P J 1 66 Vnitřní panel levé skříňky P J 1 67 Zadní panel levá/pravá skříňka P Q 2 68 Dvířka - levá P R 1 69 Horní rozdělovací panel levé skříňky P U 1 70 Spodní panel levé skříňky P U 1 71 Úchyt plynové lahve P V 1 72 Pás pro upevnění plynové lahve P V 1 73 Úchyt pro dvířkový pant - horní P V 2 74 Nosník grilovací vany - zadní P V 2 75a Nosník grilovací vany levý přední P V 1 75b Nosník grilovací vany pravý přední P V 1 76 Kolejnice - levá P x 1 77 Sklopný nosník skříňky P V 2 78 Nožičky s možností upravení výšky P B 8 79 Vnitřní panel pravé skříňky P J 1 80 Vnější panel pravé skříňky P J 1 81 Dvířka - pravá P R 1 82 Postranní zásobník na odkapaný omastek P B 1 83 Horní rozdělovací panel pravé skříňky P U 1 84 Střední oddělovací panel pravé skříňky P U 1 85 Spodní panel pravé skříňky P U 1 86 Kolejnice - pravá P x 1 87 Sada elektrod P A 1 Montážní návod P K 1 Návod k obsluze P K 1 Sada součástek P A 1

4 MONTÁŽ 1 2 Rozevřete sestavu postranních stěn levé skříňky Připevněte zadní stěnu levé skříňky Zadní stěnu připevněte tak, jak je naznačeno na obrázku, poté utáhněte všechny čtyři šrouby. Ref # 67 Otvor pro plynovou hadici 3 4 Připevněte spodní policový díl a horní oddělovací panel levé skříňky Připevněte úchyt pro plynovou lahev Připevněte spodní polici a horní oddělovací panel, poté utáhněte všechny čtyři šrouby. Ref # 69 Křížový šroub Phillips 3 / 16" x 3 / 8" Počet : 2 Ref # 71 Ref # 70 4

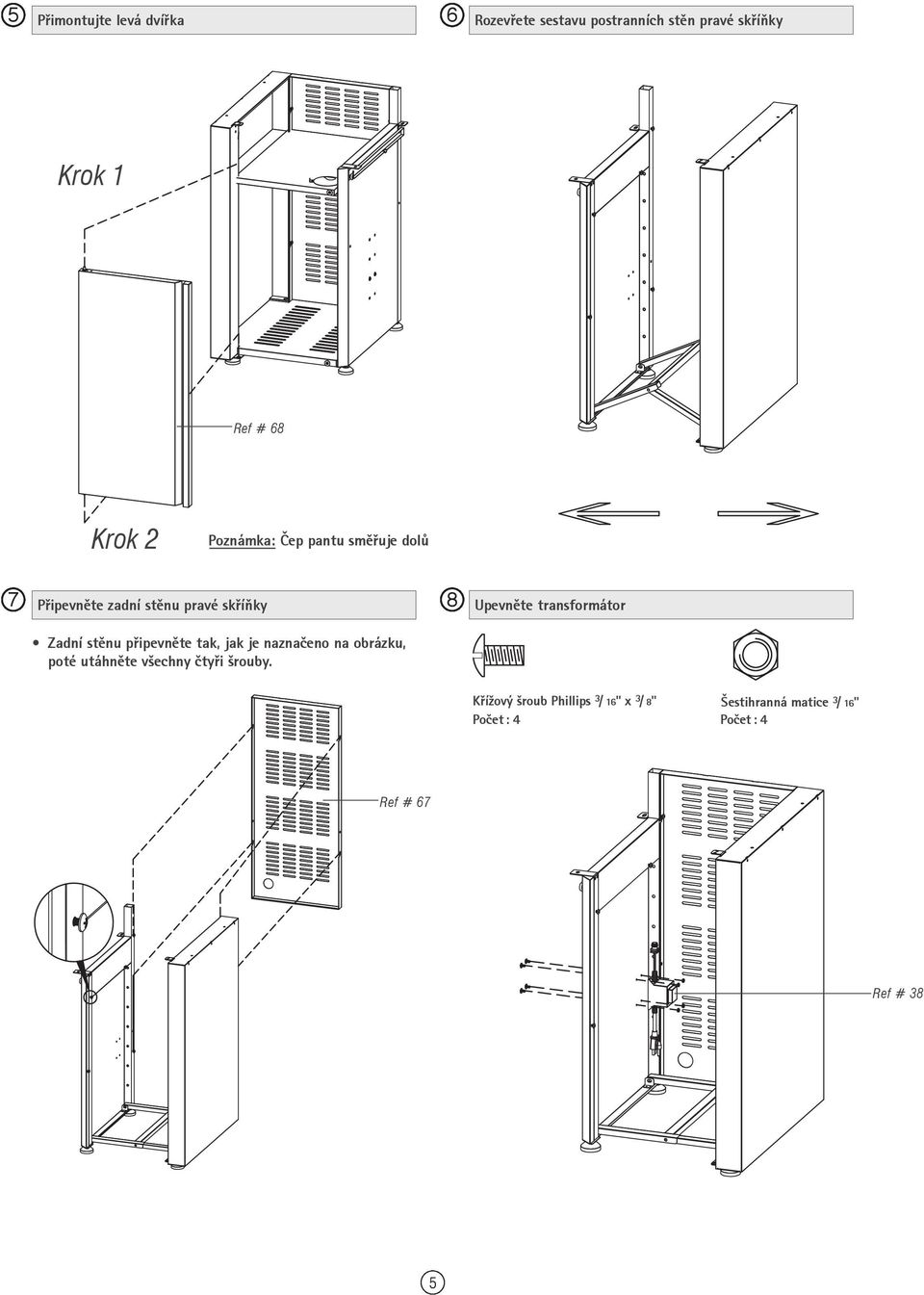

5 5 6 Přimontujte levá dvířka Rozevřete sestavu postranních stěn pravé skříňky Krok 1 Ref # 68 Krok 2 Poznámka: Čep pantu směřuje dolů 7 8 Připevněte zadní stěnu pravé skříňky Upevněte transformátor Zadní stěnu připevněte tak, jak je naznačeno na obrázku, poté utáhněte všechny čtyři šrouby. Křížový šroub Phillips 3 / 16" x 3 / 8" Šestihranná matice 3 / 16" Počet : 4 Počet : 4 Ref # 67 Ref # 38 5

6 9 10 Připevněte spodní policový díl a střední oddělovací panel pravé skříňky Přimontujte spodní policový díl tak, jak je naznačeno na obrázku. Nejprve napůl přišroubujte dva šrouby 3/16" x 3/8" k zadní stěně skříňky (viz obrázek), poté připevněte střední oddělovací panel a utáhněte všechny čtyři šrouby. Ref # 84 Připevněte postranní zásobník na odkapaný omastek a horní oddělovací panel pravé skříňky Přimontujte horní oddělovací panel tak, jak je naznačeno na obrázku, poté utáhněte všechny čtyři šrouby. Umístěte postranní zásobník na odkapaný omastek na horní oddělovací panel. Ref # 82 Křížový šroub Phillips 3/ 16" x 3 / 8" Počet: 2 Ref # 83 Ref # Přimontujte pravá dvířka Připevněte rozdělovací panel Pomocí nastavitelných nožiček nastavte a vyrovnejte výšku přístroje. Přiložte rozdělovací panel a utáhněte všechny čtyři šrouby. Klíč Počet: 1 Krok 1 Ref # 64 Ref # 81 Krok 2 Poznámka: Čep pantu směřuje dolů. Klíč 17mm 6

7 13 Umístěte hlavu grilu Z hlavy grilu vyndejte všechny grilovací komponenty. S pomocí další osoby zdvihněte a umístěte hlavu grilu na připravenou skříňku. Pevně zajistěte pomocí šroubů Poznámka: Plynový regulátor veďte otvorem v horním panelu, po dokončení montáže zavřete uzávěr. Křížový šroub Phillips s plochou hlavou 1 / 4" x 3 / 4" Počet: 4 14 Připevněte polici a rám postranního hořáku A A/ K připevnění postranních polic / postranního hořáku k hlavě grilu Křížový šroub Phillips s plochou hlavou 1 / 4" x 3 / 4" Počet : 4 B B B A A B Křížový šroub Phillips Počet: 10 M 4 x 8 B 7

8 15 Připojte plynový ventil k postrannímu hořáku D iagram A. Koncovka hadice Koncovka ventilu Poznámka: Před připojením plynové hadice postranního hořáku sejměte z koncovky ventilu ochranný plastový kryt. Umístěte koncovku hadice ke koncovce ventilu. Viz diagram A. Přidržte objímku hadicové koncovky. Tlačte koncovku hadice doprava, dokud nebude pevně umístěna přes koncovku ventilu. Viz diagram B. Zatlačte objímku doprava tak, aby pevně dosedla na místo. Viz diagram C. Opatrně zatáhněte za hadici směrem doleva, abyste se ujistili, že spojení je pevné. D iagram B. D iagram C. Objímka Objímka Varování: Při chybném spojení hadicové koncovky s koncovkou ventilu může dojít k úniku plynu, který může zavinit požár nebo výbuch. Poznámka: viz výše 16 Složte a připevněte zásuvku na zachytávání omastku Poznámka: Pro snazší čištění je možné zásuvku na omastek vyložit alobalem. Ref # 61 Ref # 62/63 8

9 ZAPALOVACÍ BATERIE INSTALACE GRILOVACÍCH KOMPONENTŮ Ohřívací plocha Ref # 12 Grilovací plech Ref # 13 Baterie AA Profily flame tamer Ref # 15 Kryt zapalování Kontakt Pružina Pečící plech Ref # 14 Sloty pro ohřívací plochu TEPLOMĚR PŘIPOJENÍ TRANSFORMÁTORU PŘIPOJENÍ PŘÍVODU PLYNU Kabel zapalování Transformátor 9

10 VSTŘIKOVACÍ TRYSKA UPOZORNĚNÍ MINIMÁLNÍ VZDÁLENOST GRILU OD HOŘLAVÝCH MATERIÁLŮ MUSÍ BÝT: ZEZADU mm PO STRANÁCH mm SHORA mm Hlavní Postranní Rožeň Hlavní/Rožeň 1.00 mm I 3+ (28-30/37) I 3B/P (30) 0.90 mm I 3B/P (50) Postranní 1.05 mm I 3+ (28-30/37) I 3B/P (30) 0.90 mm I 3B/P (50) 250mm VÝKON Maxim Island Hlavní 22.0 kw 1598 gramů / h Postranní 4.5 kw 327 gramů / h Rožeň 4.2 kw 305 gramů / h 1000 mm 450 mm ROZMĚRY 747 mm 1628 mm 639 mm 1260 mm 1579 mm 10

11 GRILOVÁNÍ S OTEVŘENÝM KRYTEM OHNIŠTĚ GRILOVÁNÍ S UZAVŘENÝM KRYTEM OHNIŠTĚ

12 Dovozce a velkoobchodní prodejce pro Českou republiku je společnost Alcro s.r.o.
