1 OBSAH: OBSAH:... 1 ÚVOD...2 Pár slov o předloze...2 Co stavebnice neobsahuje...2 Potřebné nářadí...3 Obecné pokyny ke stavbě...3 Lepení balsových potahů...3 Zpracování předřezaných dílů...4 Příprava k stavbě...4 OCASNÍ PLOCHY... 5 Příprava balsových profilů...5 Kostra VOP...5 Tuhý potah VOP...7 Dokončení VOP...8 Kostra SOP...9 Tuhý potah SOP...9 Dokončení SOP...11 KŘÍDLO Příprava balsových potahů...13 Kostra křídla...13 Lepení tuhého potahu...15 Dokončení křídla...16 TRUP...19 Příprava balsových potahů...19 Základ trupu...19 Kostra trupu...22 Tuhý potah spodní části trupu...26 Kryt trupu...28 Zadní horní hřbet...30 Potah horní části trupu...30 Tuhý potah boků...31 Nastavení křídla...32 Kabina...34 Varianta Varianta Vypínač Přijímač SEŘÍZENÍ VÝCHYLEK KORMIDEL TĚŽIŠTĚ MODELU SESTAVY Sestava VOP Sestava SOP Sestavy trupu Doplňky trupu Sestavy křídla PŘEDŘEZANÉ DÍLY Díly řezané laserem Frézované díly - volně uložené Frézované díly - balsové Frézované díly - překližkové SEZNAM PŘEDPRACOVANÝCH DÍLŮ.. 51 Seznam podle souboru Seznam podle sestavy OBSAH STAVEBNICE DOKONČENÍ MODELU Montáž kol hlavního podvozku...36 Kompletace ostruhy...36 Montáž motoru s příslušenstvím...36 Kryt motoru...36 Příčné vyvážení modelu...37 Povrchová úprava modelu...37 Montáž křidélek...37 Zajištění křídla...37 Montáž kormidel ocasních ploch...38 MONTÁŽ R/C VYBAVENÍ...38 Servo plynu...38 Serva křidélek...38 Serva VOP a SOP...39 Akumulátor TEAM YAK-55 III

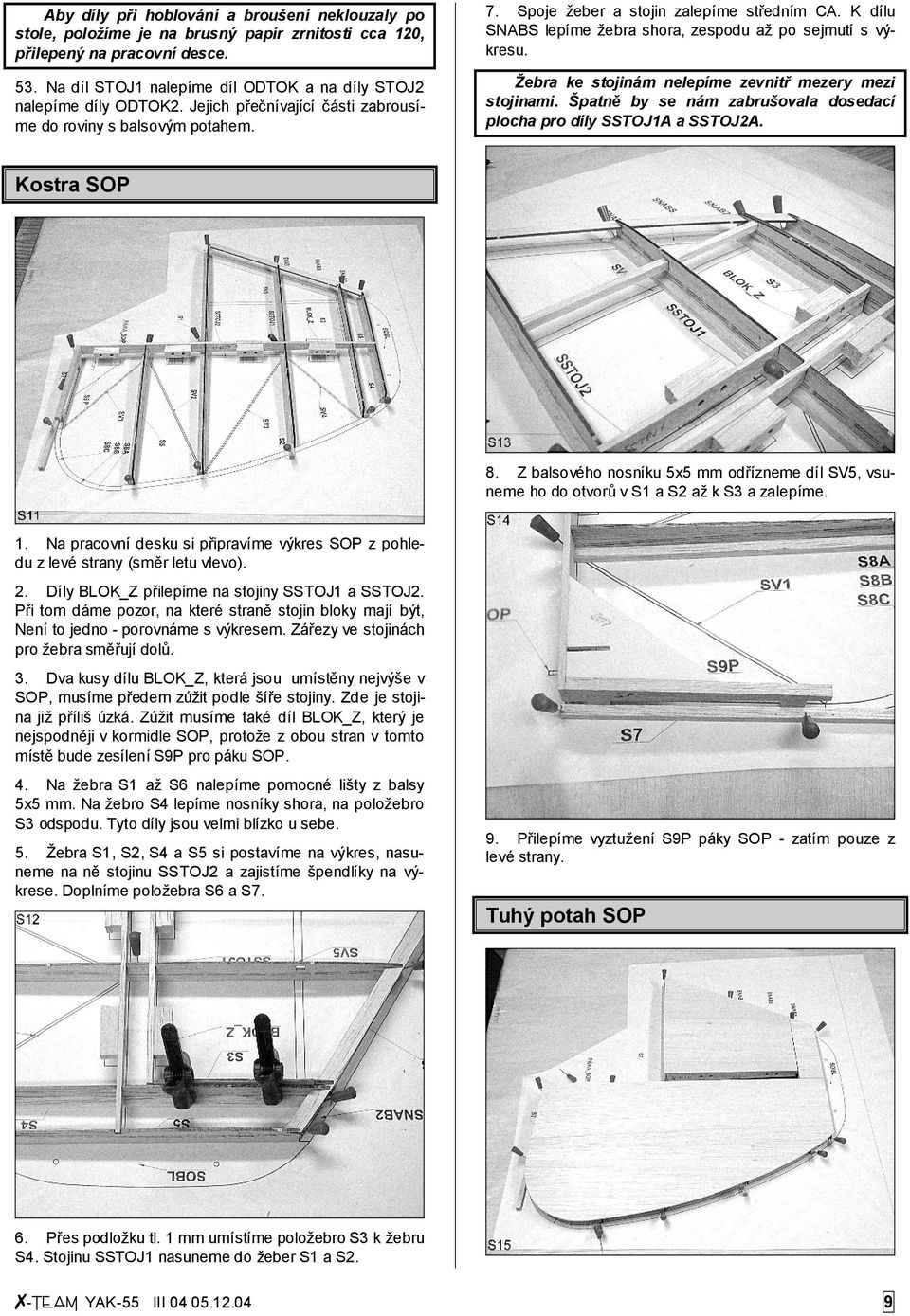

2 Aby díly při hoblování a broušení neklouzaly po stole, položíme je na brusný papír zrnitosti cca 120, přilepený na pracovní desce. 53. Na díl STOJ1 nalepíme díl ODTOK a na díly STOJ2 nalepíme díly ODTOK2. Jejich přečnívající části zabrousíme do roviny s balsovým potahem. 7. Spoje žeber a stojin zalepíme středním CA. K dílu SNABS lepíme žebra shora, zespodu až po sejmutí s výkresu. Žebra ke stojinám nelepíme zevnitř mezery mezi stojinami. Špatně by se nám zabrušovala dosedací plocha pro díly SSTOJ1A a SSTOJ2A. Kostra SOP 8. Z balsového nosníku 5x5 mm odřízneme díl SV5, vsuneme ho do otvorů v S1 a S2 až k S3 a zalepíme. 1. Na pracovní desku si připravíme výkres SOP z pohledu z levé strany (směr letu vlevo). 2. Díly BLOK_Z přilepíme na stojiny SSTOJ1 a SSTOJ2. Při tom dáme pozor, na které straně stojin bloky mají být, Není to jedno - porovnáme s výkresem. Zářezy ve stojinách pro žebra směřují dolů. 3. Dva kusy dílu BLOK_Z, která jsou umístěny nejvýše v SOP, musíme předem zúžit podle šíře stojiny. Zde je stojina již příliš úzká. Zúžit musíme také díl BLOK_Z, který je nejspodněji v kormidle SOP, protože z obou stran v tomto místě bude zesílení S9P pro páku SOP. 4. Na žebra S1 až S6 nalepíme pomocné lišty z balsy 5x5 mm. Na žebro S4 lepíme nosníky shora, na položebro S3 odspodu. Tyto díly jsou velmi blízko u sebe. 5. Žebra S1, S2, S4 a S5 si postavíme na výkres, nasuneme na ně stojinu SSTOJ2 a zajistíme špendlíky na výkrese. Doplníme položebra S6 a S7. 9. Přilepíme vyztužení S9P páky SOP - zatím pouze z levé strany. Tuhý potah SOP 6. Přes podložku tl. 1 mm umístíme položebro S3 k žebru S4. Stojinu SSTOJ1 nasuneme do žeber S1 a S2. -TEAM YAK-55 III

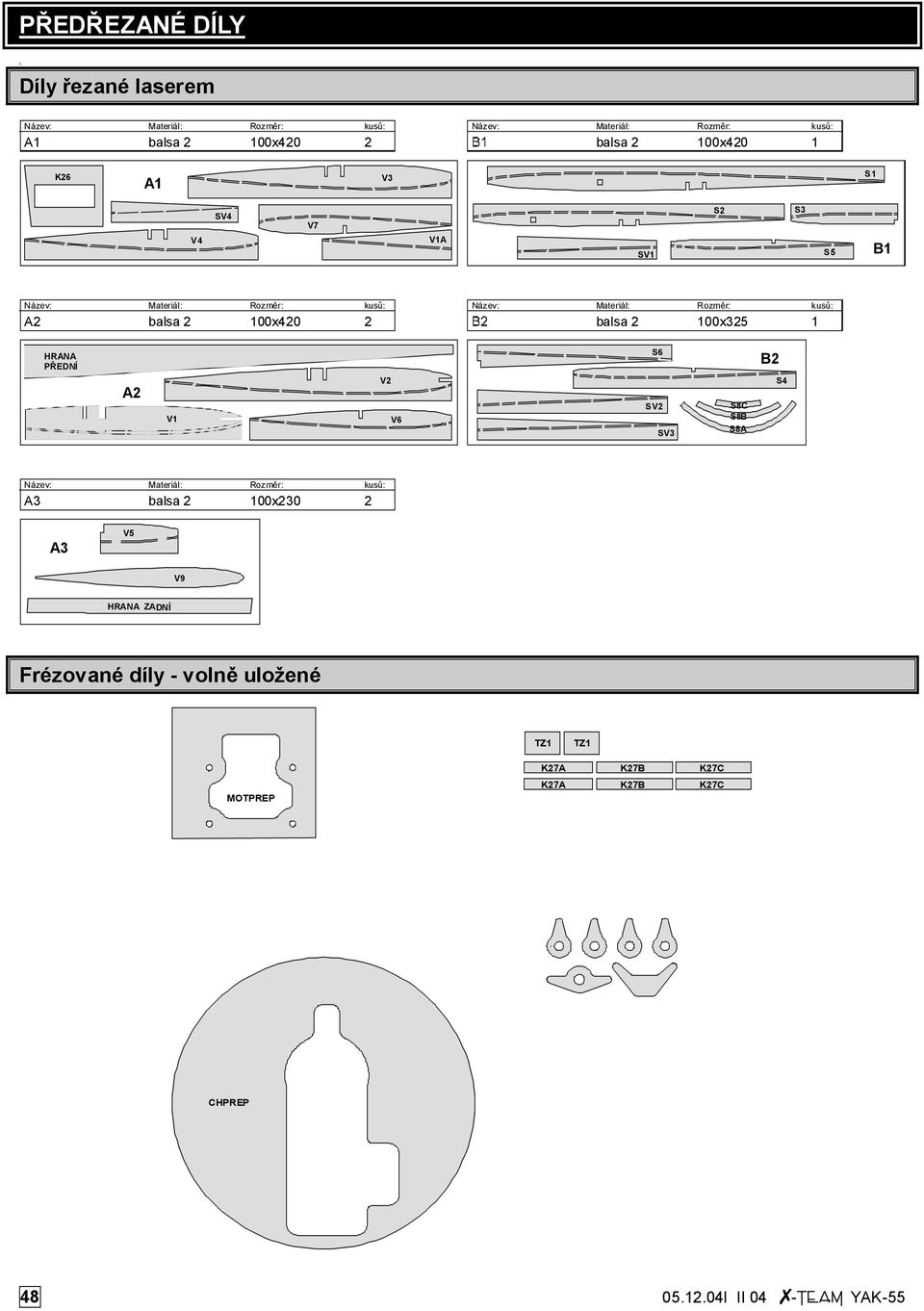

3 PŘEDŘEZANÉ DÍLY 1. Díly řezané laserem A1 balsa 2 100x420 2 balsa 2 100x420 1 K26 A1 V3 S1 V4 SV4 V7 V1A SV1 S2 S3 S5 B1 A2 balsa 2 100x420 2 balsa 2 100x325 1 HRANA PŘEDNÍ S6 B2 A2 V1 V2 V6 SV2 SV3 S8C S8B S8A S4 A3 balsa 2 100x230 2 A3 V5 V9 HRANA ZADNÍ Frézované díly - volně uložené TZ1 TZ1 K27A K27B K27C MOTPREP K27A K27B K27C CHPREP I II 04 -TEAM YAK-55

4 Frézované díly - balsové E balsa 3 300x K5B K17 LV2 K16B K19 LV1 K18 K19A K6 K8 K20 K16B K16A K2 K13 DP4 K15 K12 E F balsa 3 300x PP1 K4 K3 STOJ2 K16 P9C P7C P6C K10 P4C K14 K9 P3D K7 P5D P3C OO2 OT2 P4D K5 ZAKLAD P8C OO3 P5C F G balsa 3 300x P1F DP3 P3H P3H P1F P3H P1F V8 K9 SSTOJ1 P10P SPOJ P10A P10B P8A P4B K12 STOJ1 P1D K11 K11 P9A P7B P6B SSTOJ2 P5B P1E P4A P3A K5 P8B K16 P3G P5A P6A DP2 K2 P3F P3B P9B DP1 G I balsa 5 200x ODTOK2 ODTOK2 S7 V10 V10 ODTOK S7p SSTOJ2A SSTOJ1A K20A K20A SOBL SOBL I -TEAM YAK-55 III

5 Frézované díly - překližkové R překližka 3 330x830 2 K23A K25 PV1 BOČNICE S9P PV2 K2B PV3 PV3 K23 K2A K28C P7E ZESPAK K28A K28B K5A LOŽE_VOP K24C K24B K24A DP5 DP6 K1 ZESPAK2 K24C K24B K24A R S překližka 3 330x830 1 P3E VÝZTUHAP ZL9 ZL8 P7F DESKA SERV KR1 KR2 KR1 KR2 P5E PREP P11A P11B P1C ZES1 P7D HD P7G HORNÍ_DESKA DA ČELO ZES2 DOLNÍ S T překližka 3 330x830 1 P1A SPB OT1 VÝZTUHAL SPB P7G HORNÍ SPC P2 SPD PP1 PP2 P1B SPODNÍ DESKA P2A OO1 P7A T I II 04 -TEAM YAK-55

6 OBSAH STAVEBNICE balení ks popis ~ 2 tabule A1, A2, A3 - balsa 2 ~ 1 tabule B1, B2 - balsa 2 ~ 2 tabule E - balsa 3 ~ 2 tabule F - balsa 3 ~ 1 tabule G - balsa 3 ~ 2 tabule I - balsa 5 ~ 2 tabule R - překl. 3 ~ 1 tabule S - překl. 3 ~ 1 tabule T - překl. 3 ~ 1 chladicí přepážka balsa 3 ~ 10 prkénko b1,5 ~ 25 prkénko b2 ~ 10 b5x5x1000 ~ 2 b5x8x1000 ~ 1 S3x5x1000 ~ 4 s5x10x1000 ~ 11 s5x5x1000 ~ 1 s5x8x1000 ~ 1 s8x10x1000 ~ 1 trubka antény ~ 2 náběžka b. 10 x 25 x1000 mm ~ 2 uhlíková kulatina pr.3 x 1000 mm ~~ 1 laminátový kryt motoru ~~ 1 duralová trubka pr. 28/1 x 545 mm ~~ 1 kabina ~~ 1 manuál ~~ 1 uhlíkový podvozek ~~ 1 výkres ~~ 1 laminátová trubka K21 sáček č. 1 8 kulový čep, imbus M3, stopmatice M3 sáček č. 1 4 páka velká sáček č pant hmoždinkový sáček č. 2 2 háky na stažení sáček č. 2 4 matice M2 nízká sáček č. 2 2 matice M2,5 nízká sáček č. 2 2 matice M4 sáček č. 2 1 ocelový kolík pr. 3x20 sáček č podložka M2,5 sáček č. 2 1 podložka M3 sáček č. 2 4 podložka M3,5 velká sáček č. 2 1 podložka M4 sáček č. 2 2 podložka velká M4x20 sáček č. 2 2 pružina tažná sáček č. 2 1 šroub M2,5x20 sáček č vrut 2,2x4,5 sáček č vrut 2,4x13 (15) sáček č. 2 4 vrut 3,5 x 30 sáček č. 2 2 vrut 3x20 sáček č. 2 1 vrut 3x40 mm zap. Hlava sáček č. 2 4 vrut s očkem 2,15x10/20 sáček č. 2 3 zapichovací matice M4 sáček č. 2 1 armatura M5, matice M5, čep pr.3x20 sáček č. 2 4 koncovka M2 pro lanko 1 mm sáček č. 2 8 koncovka M3, průměr 3 sáček č. 2 1 kulový čep M2 sáček č. 2 1 stavěcí kroužek dural 3 mm sáček č. 2 4 vidlička kovová M2 sáček č. 2 1 ozdobný šroub M4x40 sáček č. 3 2 drát 150 mm sáček č. 3 1 motorová přepážka sáček č. 3 2 podložky K27A-C sáček č. 3 1 uhlíková ostruha sáček č. 3 2 výztuha TZ1 sáček č. 3 1 uhlíková kulatina pr.6 x 240 mm sáček č. 3 2 buk 10x35x141,5 - podvozek sáček č. 3 8 lipový špalík 8x10x30 mm sáček č. 3 4 lipový špalík 9x10x30 mm sáček č špalíky na haupnu - 10x15x15 sáček č. 3 1 buk 8x15x25 - ostruha sáček č. 3 1 buková kulatina průměr 8x40 mm sáček č. 4 2,1 lanko pr. 1 mm, 210 cm sáček č. 4 1 kolečko pr. 40 sáček č gumové oko 6x80 sáček č. 4 4 laminátová páka serv VOP, křidélek sáček č. 4 1 laminátová páka serva SOP sáček č. 4 1 laminátová páka SOP sáček č. 4 1 závěs ostruhy z duralového plechu -TEAM YAK-55 III
