1 Znalecká a projekční kancelář v oboru bezpečnosti práce, periodické prohlídky, projekce, navrhování kotvicích zařízení, provozní řády střechy, ochrana proti pádu Nejčastější chyby v navrhování a instalaci zařízení určených k ochraně proti pádu kotvicích zařízení Podobnost uváděných příkladů nemusí být čistě náhodná. Motto: Pane Bože, kéž by jsi jim jejich slova z huby do ruky, seslati ráčil. Karel Havlíček Borovský Mob.:

2 Kotvicí zařízení zahrnující jeden kotvicí bod Umístění kotvícího bodu na místo, kam není bezpečný přístup: Kotvicí bod

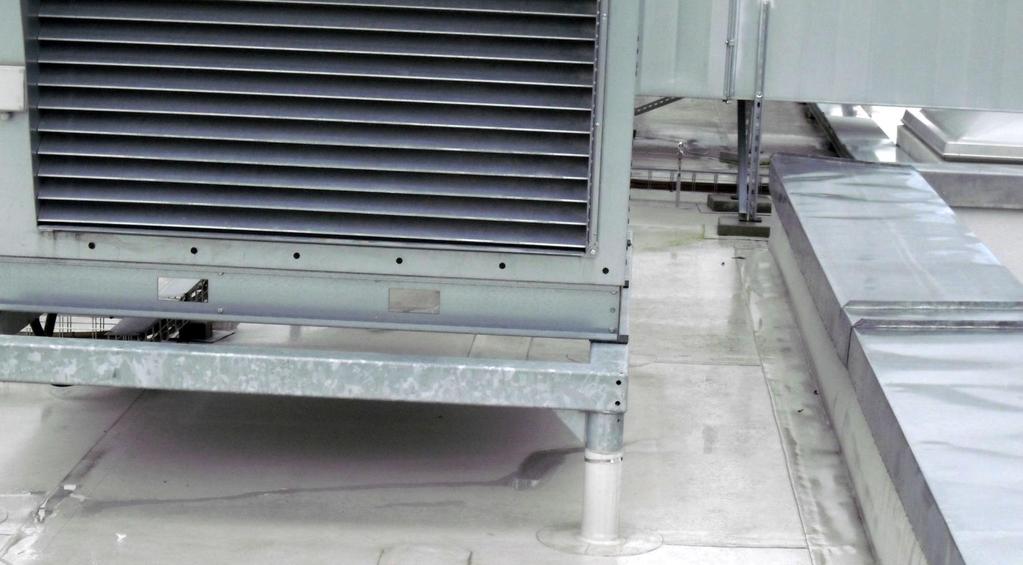

3 Kotvicí zařízení zahrnující jeden kotvicí bod Umístění kotvícího bodu na místo, kam není bezpečný přístup: Kotvicí bod Pokud instalační firma chtěla použít ocelovou konstrukci k upevnění OOPP, proč tam pak kotvicí zřízení je?

4 Kotvicí zařízení zahrnující jeden kotvicí bod Umístění kotvícího bodu na místo, kam není bezpečný přístup: Nezabezpečená hrana Zde je kotvicí bod

VSUVKA světlíky kryté PC deskami otvor nechráněný proti propadnutí ČSN EN 14963:2006 Tvrdé těleso dle ČSN EN 14963 ocelová koule 250 g Měkké těleso dle ČSN EN 14963 pytel

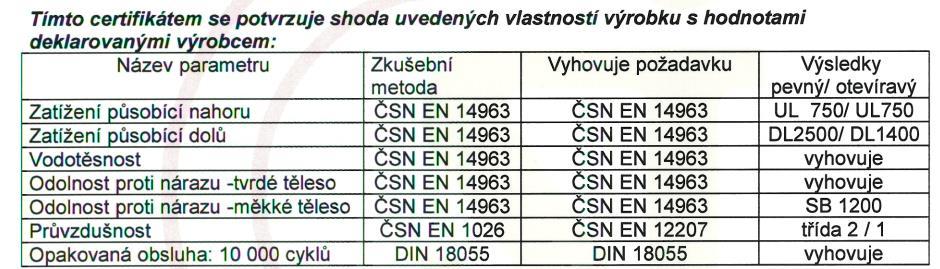

5 VSUVKA světlíky kryté PC deskami otvor nechráněný proti propadnutí ČSN EN 14963:2006 Tvrdé těleso dle ČSN EN ocelová koule 250 g Měkké těleso dle ČSN EN pytel sférokónického tvaru - 50 kg Na každém světlíku se provede jedna zkouška Tyto výsledky jsou předkládány jako doklad, že světlík není otvorem nechráněným proti propadnutí!

6 VSUVKA ČSN EN 16240:2015 Prosvětlovací plné desky z polykarbonátu (PC) pro vnitřní a vnější použití ve střechách, stěnách a stropech Požadavky zkoušení Čl Odolnost proti nárazu měkkého tělesa velkých rozměrů výrazně závisí na způsobu zabudování a střešním systému, do kterého je prosvětlovací deska zabudována než na vlastnosti samotné desky. Odolnosti proti nárazu měkkého tělesa velkých rozměrů se liší, pokud se stejný výrobek použije v různých střešních systémech a/nebo je zabudován různými způsoby zabudování a proto nemůže být pro jednotlivý výrobek deklarována. Pokud má být otvor chráněný proti propadnutí, musí být jeho konstrukce i vložená mříž/sí zkoušena dle ČSN EN Záchytné sítě - Část 1: bezpečnostní požadavky, zkušební metody a ČSN EN 16240

7 Kotvicí zařízení zahrnující jeden kotvicí bod Umístění kotvícího bodu na místo, kam není bezpečný přístup, Upevnění kotvícího zařízení na nedostatečně pevnou konstrukci: Kotvicí zřízení upevněné na hliníkové liště světlíku

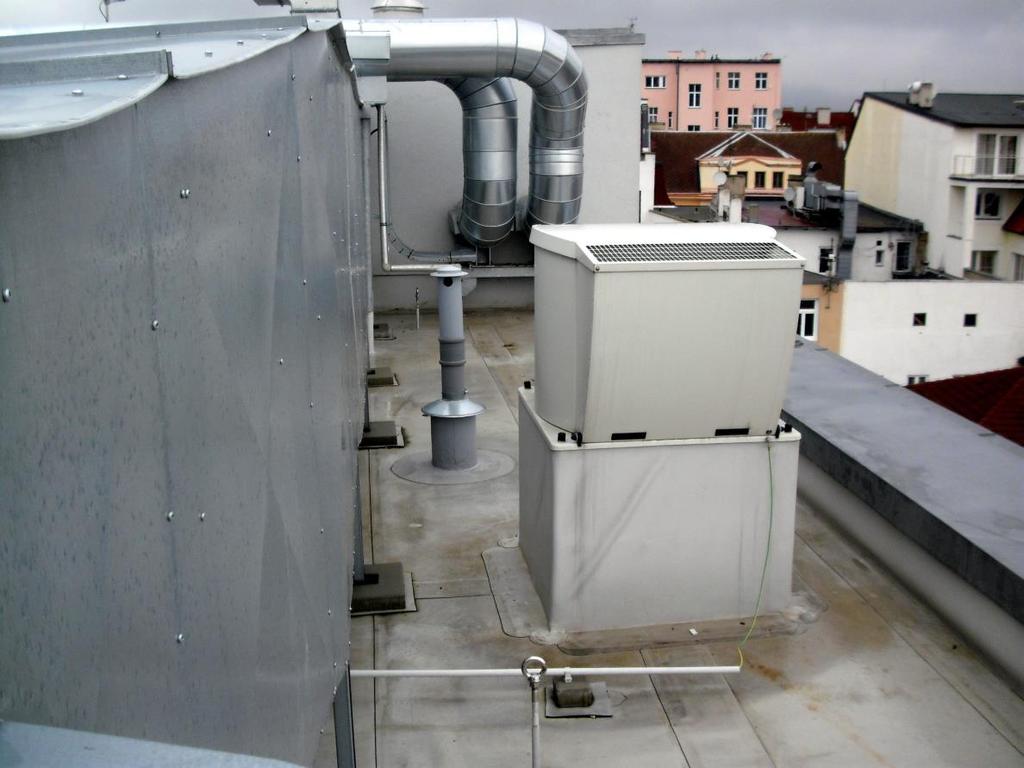

8 Kotvicí zařízení zahrnující poddajné kotvicí vedení Umístění kotvících bodů na místo, kam není bezpečný přístup: Na tuto plochu se musí vstupovat i za nepříznivých povětrnostních podmínek Nezabezpečená hrana Kotvicí body určené pro osazení poddajného kotvicího vedení

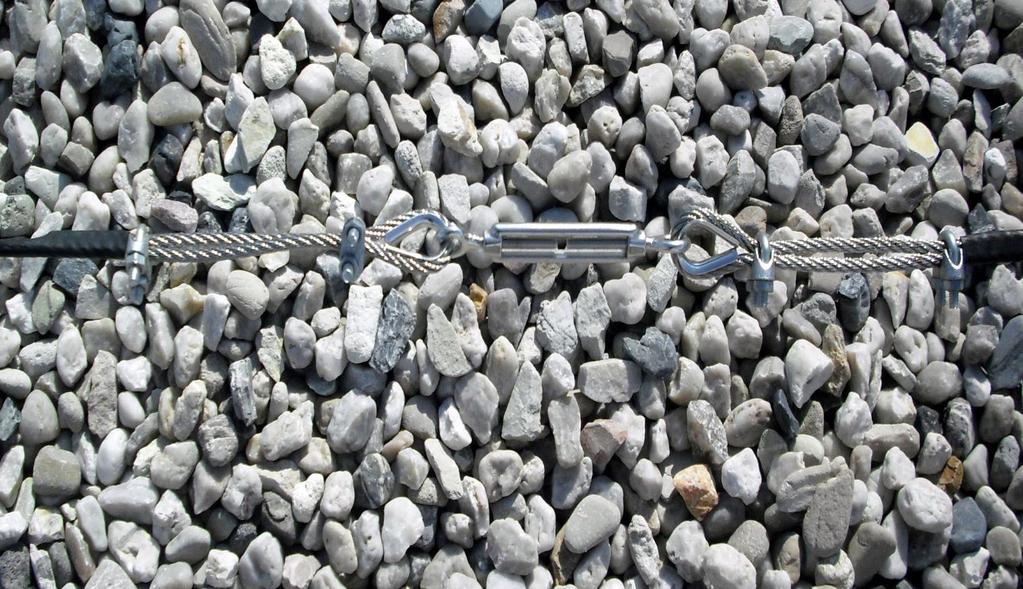

9 Kotvicí zařízení zahrnující poddajné kotvicí vedení Lanový napínák neznámé pevnosti, určený pro plotové vedení

10 Kotvicí zařízení zahrnující poddajné kotvicí vedení

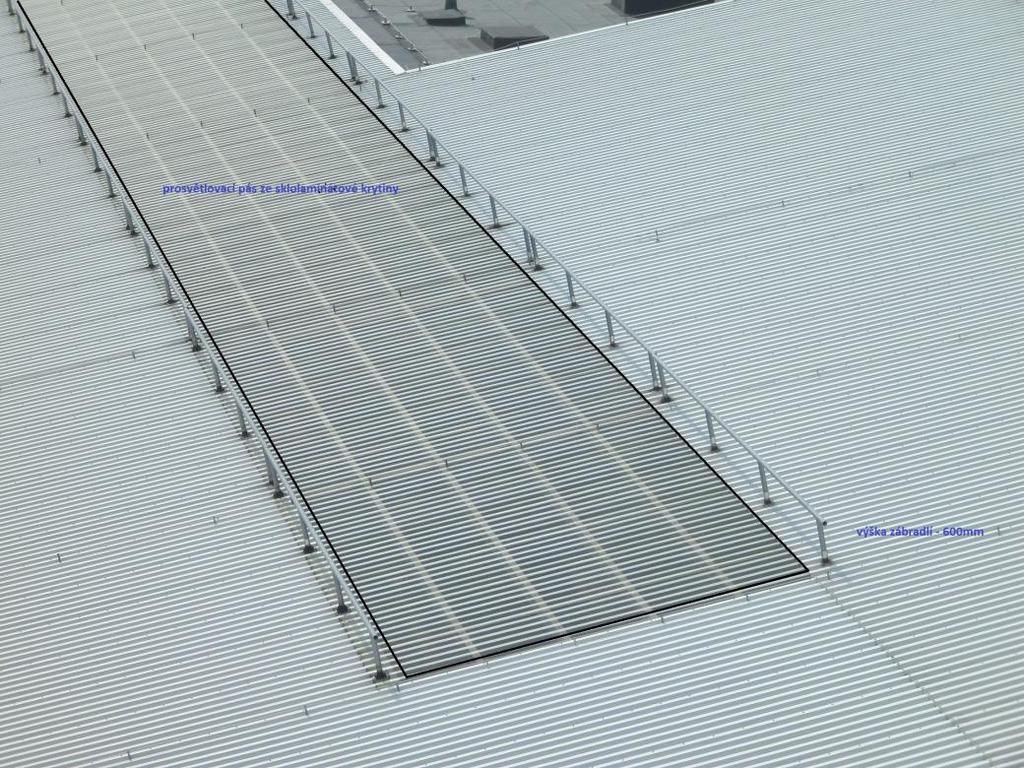

11 Nesprávná výška zábradlí / nesprávná vzdálenost zábrany dle nř.vl. č. 362/2005 Sb. Prosvětlovací pás ze sklolaminátové krytiny

Použití ochranného zábradlí viz ČSN 74 3305 k vytvoření kotvicího bodu / k upevnění OOPP Požadavky ČSN EN 74 3306 Ochranná zábradlí vodorovné

1,0 kn E 0,8 až 2,0 kn, doporučeno 2,0 kn POUZE C5 3,0 až 5,0 kn, doporučeno 3,0 kn C5 plochy s vysokou koncentrací osob sportovní haly,

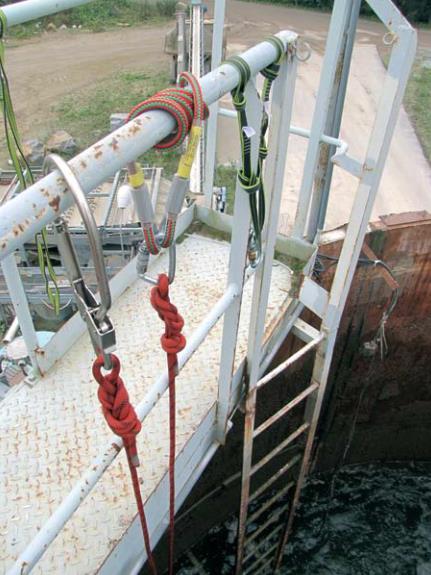

12 Použití ochranného zábradlí viz ČSN k vytvoření kotvicího bodu / k upevnění OOPP Požadavky ČSN EN Ochranná zábradlí vodorovné zatížení: Statické zatížení se určuje dle ČSN EN dle kategorií: A 0,2 až 1,0 kn, doporučeno 0,5 kn B a C1 0,8 až 1,0 kn, doporučeno 1,0 kn E 0,8 až 2,0 kn, doporučeno 2,0 kn POUZE C5 3,0 až 5,0 kn, doporučeno 3,0 kn C5 plochy s vysokou koncentrací osob sportovní haly, tribuny, železniční nástupiště Požadavky norem se vztahem k OOPP a pro kotvicí zařízení: -12 až 15 kn, spojky 20 kn - Bez důkazu trvanlivosti 18 kn

Žebřík umístěný u místa výstupu na střechu otvor nechráněný proti propadnutí Porušení čl. 8.35.

být dostatečně odolná konstrukce pro bezpečný pohyb pracovníků, Porušení čl. 5.1.

13 Žebřík umístěný u místa výstupu na střechu otvor nechráněný proti propadnutí Porušení čl ČSN Navrhování střech Základní ustanovení (v dosahu konstrukce určené pro vstup na střechu musí být dostatečně odolná konstrukce pro bezpečný pohyb pracovníků, Porušení čl ČSN Pevné kovové žebříky pro stavby (žebřík musí být vybaven ochranným zařízením proti pádu, pokud je v nástupní úrovni další riziko pádu).

Nedodržování požadavků ČSN 74 3282 Pevné kovové žebříky pro stavby Porušení čl. 5.1.

14 Nedodržování požadavků ČSN Pevné kovové žebříky pro stavby Porušení čl ČSN Pevné kovové žebříky pro stavby (štěříny je třeba opatřit snadno uchopitelným madlem).

15 Nedodržování požadavků ČSN Pevné kovové žebříky pro stavby Porušení čl ČSN Pevné kovové žebříky pro stavby (mezi vnějším lícem příčle a stěnou, nebo jinou konstrukcí, musí být vzdálenost nejméně 200mm, v případě nesouvislé překážky za příčlí 150 mm). Mezi příčlí a spodní plochou okapního žlabu je 30 mm, minimální prostor je 150 mm

Nedodržování požadavků ČSN 74 3282 Pevné kovové žebříky

16 až 19 ČSN 74 3282 Pevné kovové žebříky pro stavby

16 Nedodržování požadavků ČSN Pevné kovové žebříky pro stavby II Porušení čl až 19 ČSN Pevné kovové žebříky pro stavby (čelní i boční výstup ze žebříku musí být zajištěn ochranným zábradlím viz obr. 15 ČSN ).

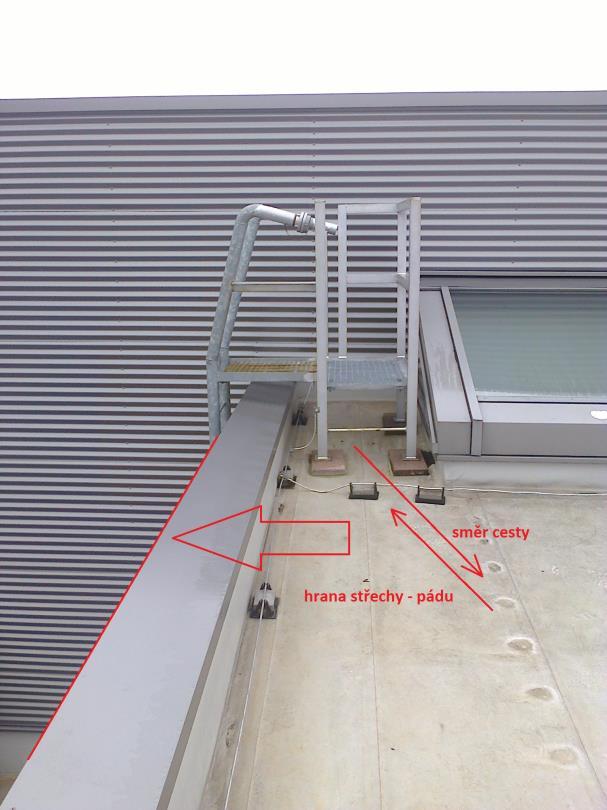

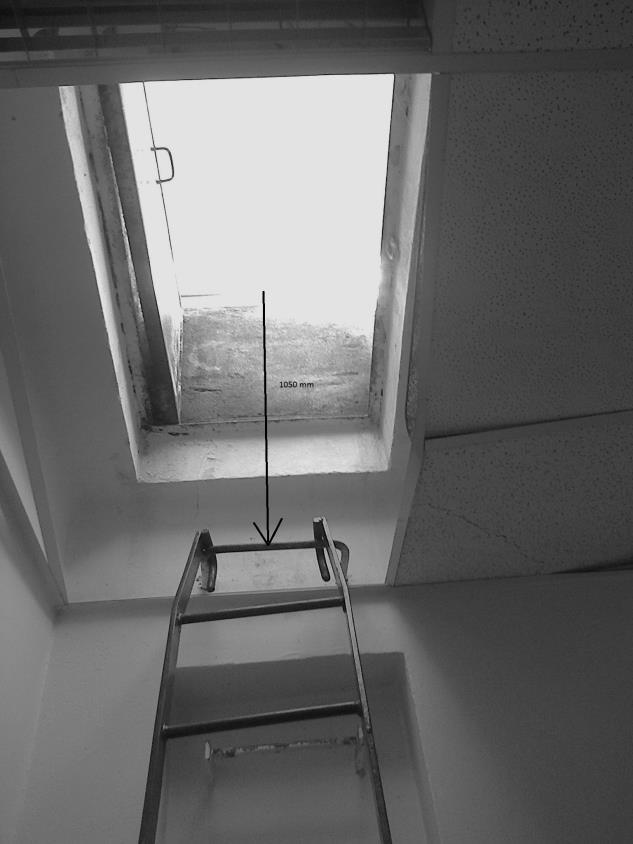

17 Nevhodné řešení výstupu na střechu I Tato stavba byla rekonstruována v roce 2014 Vzdálenost 900 mm Pohled ze střechy

18 Nevhodné řešení výstupu na střechu II

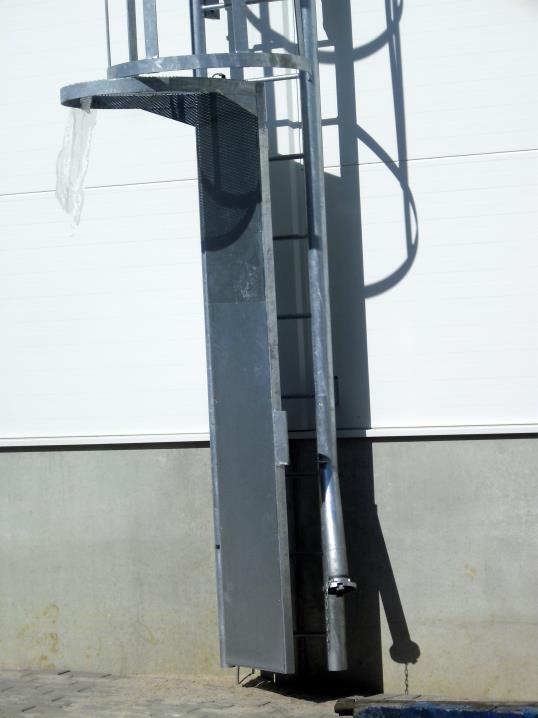

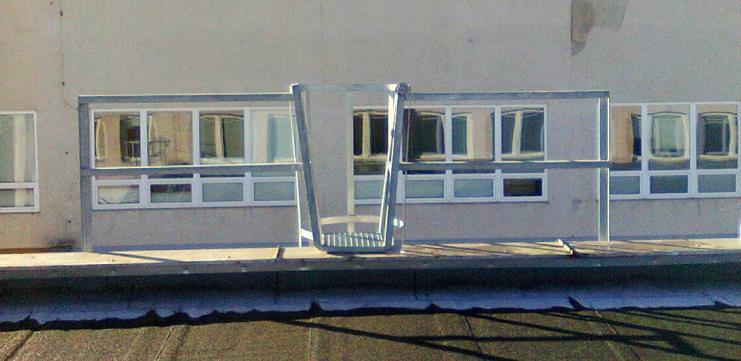

19 Vhodné řešení k zamezení přístupu na provozní žebřík Nejčastěji mříž, která uzavírá ochranný koš, Mnohem vhodnější řešení je zde:

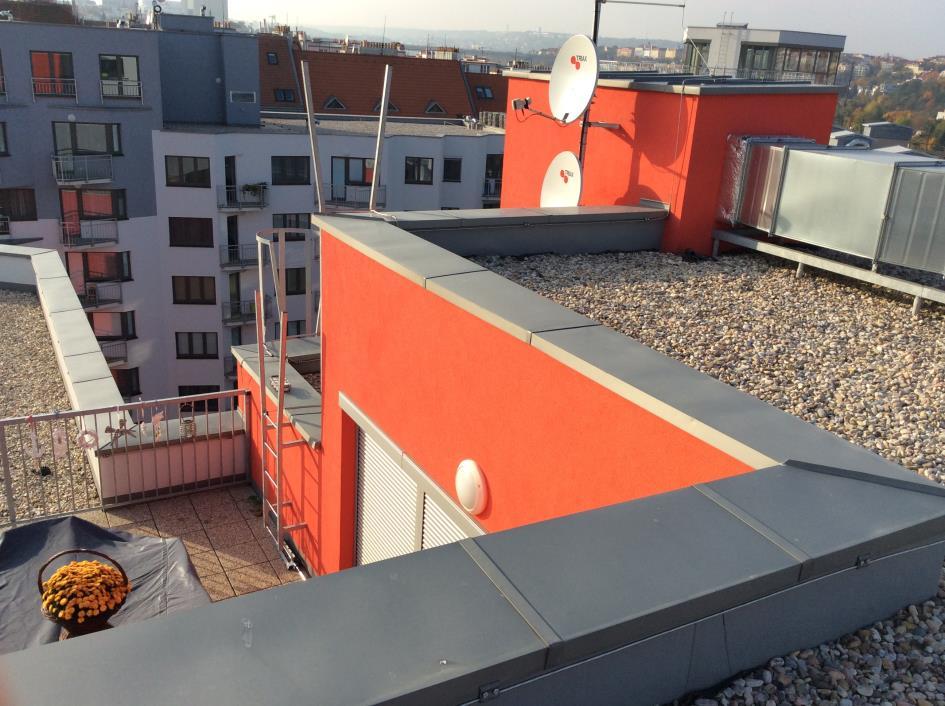

20 Nedodržování požadavků ČSN Pevné kovové žebříky pro stavby Porušení čl až 19 ČSN Pevné kovové žebříky pro stavby (čelní i boční výstup ze žebříku musí být zajištěn ochranným zábradlím viz obr. 15 ČSN ).

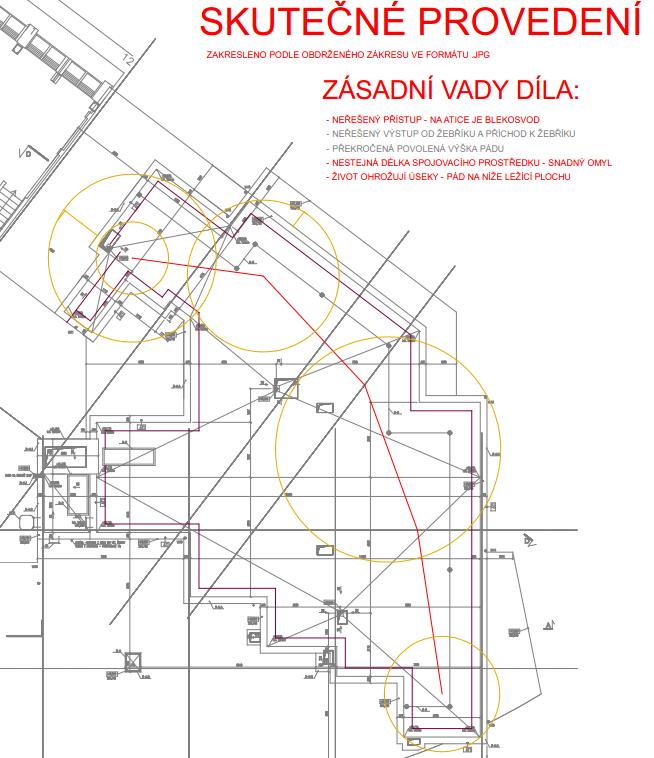

21 Zde je skutečné provedení systému ochrany proti pádu stejná střecha

22 Nedodržování požadavků nař. vl. č. 362/2005 Sb.

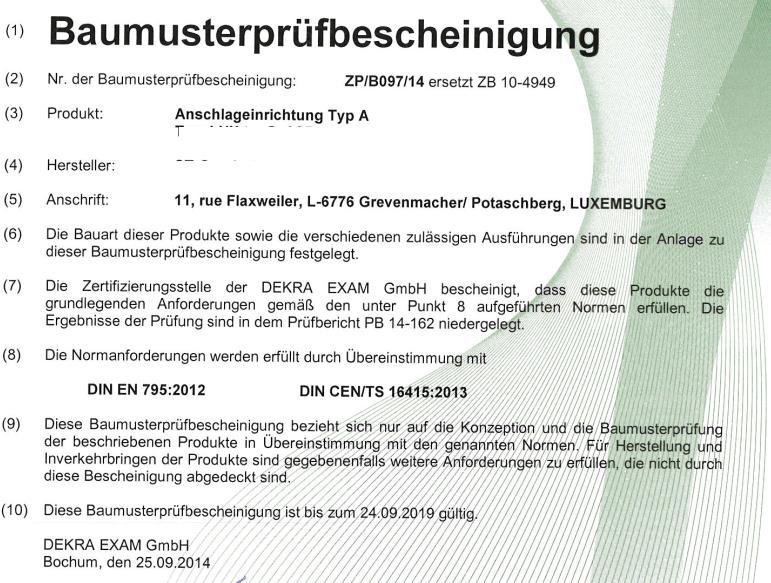

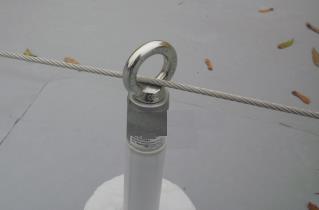

23 Kotvicí zařízení typu A v kombinaci s typem C viz ČSN EN 795:2013 (EN 795:2012) definice Čl kotvicí zřízení typu A: kotvicí zařízení s jedním nebo více stabilními kotvicími body, pokud jsou používány, a s potřebou konstrukčního kotvení nebo upevňovacího prvku k připevnění ke konstrukci Čl kotvicí zřízení typu C: kotvicí zařízení využívající poddajné kotvicí vedení.. Čl poddajné kotvicí vedení: poddajné vedení mezi koncovým kotvením, ke kterému může být prostředek ochrany osob proti pádu připojen buď přímo spojkou, nebo pohyblivým kotvicím bodem Čl. 3.7 koncové kotvení: Prvek, který připojuje konec poddajného kotvícího vedení ke konstrukci!

Kotvicí zařízení typu A v kombinaci s typem C viz ČSN EN 795:2013 (EN 795:2012) odlišnosti zkušení Typ A: zkouší se dynamická a statická pevnost kotvícího zařízení (jednoho, samostatného kotvícího

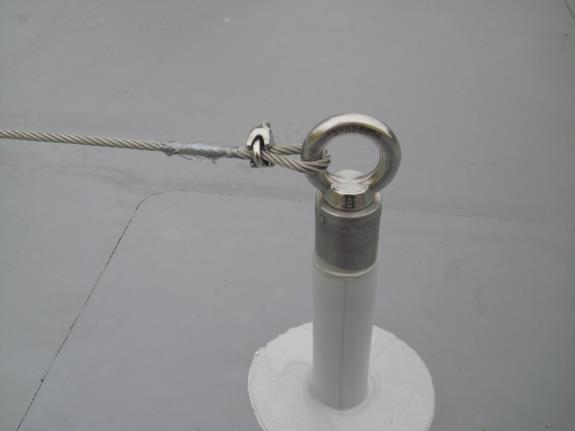

24 Kotvicí zařízení typu A v kombinaci s typem C viz ČSN EN 795:2013 (EN 795:2012) odlišnosti zkušení Typ A: zkouší se dynamická a statická pevnost kotvícího zařízení (jednoho, samostatného kotvícího zařízení) Typ C: zkouší se dynamická a statická pevnost včetně poddajného kotvícího vedení a to nejméně s nejdelším rozpětím + nejkratším rozpětím + rohovým rozpětím + středním, koncovým a rohovým kotvením. Čl Pokus se kotvicí zařízení skládá z kombinace několika typů, musí se zkoušet pro každý příslušný typ a pro jejich kombinaci Poddajné kotvicí vedení: je poddajné vedení mezi koncovým kotvením (kotvení je určeno k připojení ke konstrukci!)

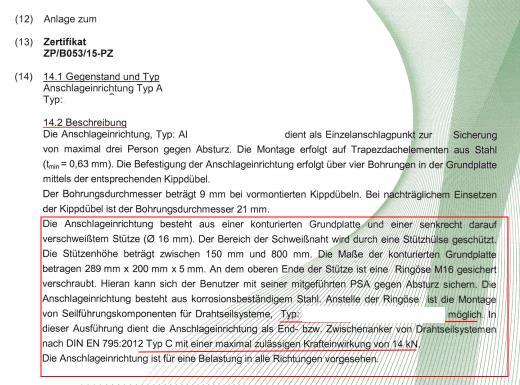

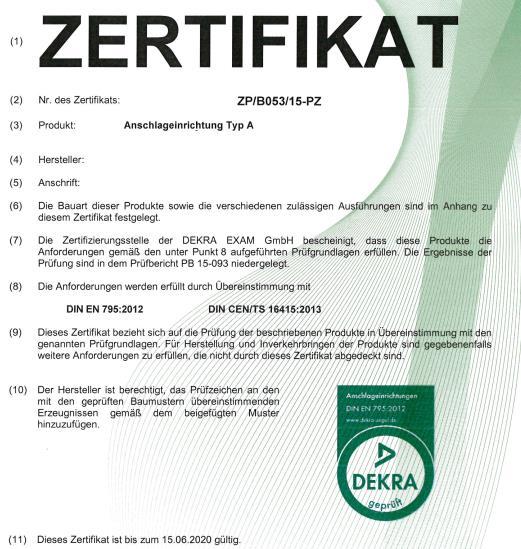

25 Kotvicí zařízení typu A v kombinaci s typem C viz ČSN EN 795:2013 (EN 795:2012)

použití obou typů společně (zde již není nic ani o max.

26 Kotvicí zařízení typu A v kombinaci s typem C viz ČSN EN 795:2013 (EN 795:2012) V popisu však není nic o možném způsobu použití obou typů společně (zde již není nic ani o max. zatížení): Např.: - Nejdelší rozpětí, - Nejkratší rozpětí, - Rohové řešení - apod.

Harmonizace EN 795:2012 a vyřazení kotvicích zařízení způsobnosti směrnice 89/686/EHS Prováděcím rozhodnutím komise (EU)2015/2181 kotvicí zřízení, která tvoří nedílnou součást konstrukce (např.

27 Harmonizace EN 795:2012 a vyřazení kotvicích zařízení způsobnosti směrnice 89/686/EHS Prováděcím rozhodnutím komise (EU)2015/2181 kotvicí zřízení, která tvoří nedílnou součást konstrukce (např. typ A, C, D) nejsou OOPP. Tím byly také vyňaty z působnosti směrnice 89/686/EHS dle mého názoru náleží do oblasti nařízení Evropského parlamentu a Rady (EU) č. 305/2001, které je nejdéle1. července 2013 platné i v ČR, bez ohledu, zda byla nebo nebyla včleněna do národních právních předpisů! EN 795:2012 byla již harmonizována. Prosvětlovací pásy nejsou chráněné proti propadnutí Po střeše se nejde bezpečně pohybovat

28 Instalační dokumentace dle ČSN EN 795 Příloha A Příloha A ČSN EN 795 vyjmenovává, co vše musí být doloženo. Pokyny k používání kotvícího zařízení: nejméně dle 4 zákona č. 102/2001 Sb. o obecné bezpečnosti výrobků a o změně některých zákonů v platném znění a 9 zákona č. 634/1991 Sb. o ochraně spotřebitele I takto vypadá jedna instalační dokumentace:

29 Toto je veškerá instalační dokumentace: Toto bylo vydáno v roce 2014!

Některé skutečnosti společné pro zde uvedené příklady Jedná se o stavby, kde byl přítomen, nebo se na stavbě podílel: - Autorizovaný projektant, - Autorizovaný stavbyvedoucí, - Koordinátor BOZP, -

30 Některé skutečnosti společné pro zde uvedené příklady Jedná se o stavby, kde byl přítomen, nebo se na stavbě podílel: - Autorizovaný projektant, - Autorizovaný stavbyvedoucí, - Koordinátor BOZP, - Byla provedena kolaudační prohlídka a vydáno kolaudační rozhodnutí, - Kotvicí zřízení instalovala firma, která dokládá, že je pro tyto práce kvalifikovanou firmou. Ani nejlepší technická opatření nejsou často moc platná!

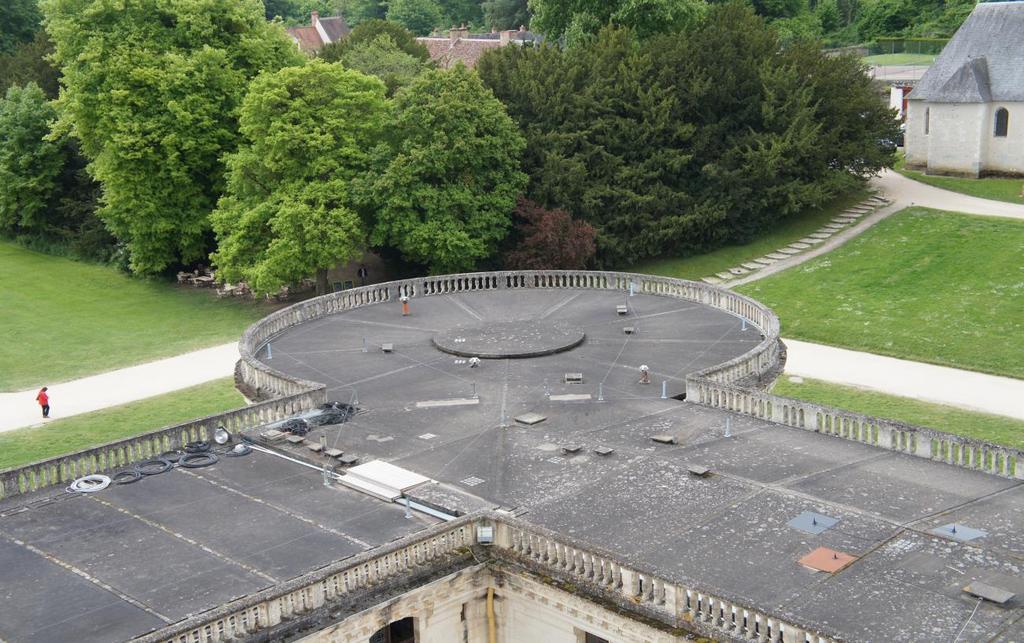

31 Kotvicí zařízení i na střeše zámku - Francie Tuto prezentaci naleznete také na: Profil: Mojmír Klas a
