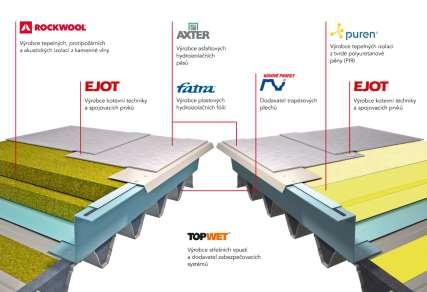

1 Trapézový plech... ako nosná súčast ľahkej plochej strechy Ing. Miloš Lebr, CSc., Kovové profily, spol. s r.o., Praha 1

2 (0) Trochu historie... (1) Charakteristika nosných konstrukcí plochých střech (2) Volba trapézového plechu (3) Přehled zatížení, která působí na střechu (4) Lokální zatížení a prostupy střechou (5) Požární odolnost ploché střechy (6) Diskuse a závěr 1. Charakteristika nosných konstrukcí plochých střech 1.1 Železobetonový skelet (prefabrikovaný): Výhody : rychlá montáž efektivní pro bezvaznicovou soustavu (5,0-6,0-7,5-8,0 m) snadné*) kotvení TRP šrouby do betonu požární odolnost *)... podle geometrie skeletu a požárních nároků Nevýhody : 2

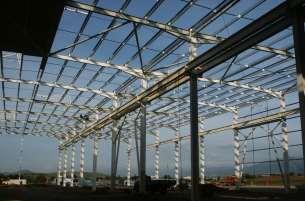

3 1. Charakteristika nosných konstrukcí plochých střech 1.2 Ocelové konstrukce: Výhody : snadné přizpůsobení dispozičním i technologickým požadavkům optimální pro vaznicovou soustavu i bezvaznicovou (pouze ocelové vazníky) snadnější pro architektonické záměry (oblouky, křivky) snadná možnost zesílení Nevýhody : Nižší požární odolnost U silnostěnných profilů pracnější kotvení U tenkostěnných vaznic pozor na kvalitu oceli nutnost řešit a udržovat protikorozní ochranu Nevýhody : 1. Charakteristika nosných konstrukcí plochých střech 1.3 Kombinované - železobetonové sloupy + ocelové vazníky příhradové nebo plnostěnné - vazníky dřevěné lepené, případně s dřevěnými vaznicemi 3

4 2. Volba trapézového plechu Statika Prostředí Cena 2. Volba trapézového plechu 4

5 2. Volba trapézového plechu Porovnání geometrie profilů stejné typové řady : TR 135/310 TR 150/280 T 135P/310 T 150/ Volba trapézového plechu 2.1 Globální statická rozvaha klíč k optimální skladbě střechy a cenové úspoře: Počet polí: - určí dispozice stavby typ soustavy ovlivňuje dimenzi plechu - dvojpolový - dvojpolový šachovnicové kladení - jednopolový - tří a více-polový - změna tlouštěk plechů v rámci 1 střechy L 37,5% 125% 37,5% L nejčastějši, někdy problém s reakcí 125% 50% 50% často limituje deformace možný problém s celkovou délkou L L L/10 L 3 pole pomocí ohybově tuhého spoje 5

6 2. Volba trapézového plechu 2.2 Třípolové systémy Ohybově tuhý spoj 2. Volba trapézového plechu Šachovnicové kladení plechů Směr montáže 37,5+37,5=75% 125% 75% 125% 87,5% 125% 75% 125% 125% 75% 125% 125% 87,5% 125% 75% 125% L L L L L dvojpolový plech (např. TR 150/0,75) jednopolový plech většinou silnější (např. TR 150/1,0) 50% 50% 50% 50% 6

7 3. Přehled zatížení, která působí na střechu - bodová zatížení závěsy od TLG JLR Nitra Profil TR 153/290/0,88 Šířka vlny 290 mm Profil TR 135/310/0,88 Uvažované plošné technologické zatížení 0,65 kn/m² Šířka vlny 310 mm Rozpětí polí 4,50 m Uvažované plošné technologické zatížení 0,50 kn/m² Rozpětí polí 5,00 m Max. přípustná síla do závěsu P (z podmínky shodného namáhání) [kn] Max. přípustná síla do závěsu (z podmínky shodného 1 namáhání) [kn] 0,382 P 1 0, ,377 Chybné provedení: 2 0, , , , , Řešení lokálních zatížení a prostupů střechou 4.1 Prostupy střechou + světlíky: světlíky, RWA klapky větrací hlavice VZT kouřovody otvory Ø 300 mm lokální výztuha tl. 1,0-1,5 mm min. 600 mm min. 600 mm otvory > Ø 300 mm statické výměny z vazníku na vazník Návrhy výměn dokládáme statickým výpočtem (spec. software) 7

8 4. Řešení lokálních zatížení a prostupů střechou 4.2 Lokální zatížení oslabení trapézového plechu: světlíky, RWA klapky pro odvod kouře a tepla prostupy + větrací hlavice VZT = přitížení systému výztuh podle skutečného zatížení možno přidávat únosnost: 1.) 1x J (Z) 2.) 1x omega 3.) (J+Z) 4. Řešení lokálních zatížení a prostupů střechou 4.3 Řešení okrajového vyztužení trapézového plechu statické vyztužení okraje trapézových plechů podepření izolačního souvrství tl. 1,0-1,25-1,5-2,0 mm délky většinou možno libovolně skládat, běžně 3-4 m; max do 8,0 m 8

9 5. Požární odolnost ploché střechy 5.1 Předpisy ke kolaudaci stavby - neumožňují prokázat PO pro lehké obvodové pláště (LOP) výpočtem (jako u nosných ocel. konstrukcí,...) Jsou nutné zkoušky na reálném vzorku LOP ve zkušebně ČSN (STN) EN : Zkoušení požární odolnosti nosných prvků - Část 2: Stropy a střechy ČSN (STN) EN : Zkoušení požární odolnosti nenosných prvků - Část 1: Stěny ČSN (STN) EN : Požární klasifikace stavebních výrobků a konstrukcí staveb Část 2: Klasifikace podle výsledků zkoušek požární odolnosti Přenesení výsledků zkoušek do praxe (extrapolace zkoušek omezená): Pokud nestačí výše uvedené dokumenty : Expertní požární posudek pro konkrétní stavbu 5. Požární odolnost ploché střechy 5.2 Účinky skutečného požáru Plechy ve tvaru membrány Nedostatečně zakotvené plechy na podpoře 9

10 5. Požární odolnost ploché střechy Účinek membránové síly na betonový vazník Uvolněný plech z podpory 5. Požární odolnost lehkého střešního pláště 5.3 Požární zkoušky střešních konstrukcí - příprava Zdvojené kotvení Pokládka tepelné izolace Kompletní vzorek střešního pláště na peci 10

11 5. Požární odolnost lehkého střešního pláště 5.3 Požární zkouška - průběh Zatížení Deformace požárem 5. Požární odolnost lehkého střešního pláště 5.4 Závěry ze série zkoušek REI 15 - REI 30 REI 45 REI 60 (podle zkoušených skladeb) 11

12 6. Diskuse a závěr Technický servis k dodávkám LOP Firma Kovové profily - přední dodavatel opláštění budov - je na trhu ČR i SR od r Poskytujeme technický servis a bezplatné poradenství: cenové nabídky vč. technické podpory statické návrhy profilů optimalizace dodávek výrobní dokumentace technická podpora objednávek koordinace dodávek servis při dodávkách na stavbě Kovové profily, spol. s r.o. Praha 9, Podnikatelská Kovové profily SR, spol. s r.o. Trenčín, Jilemnického
