1 4CH FULL HD DVR do auta Návod k obsluze Kontakt na dodavatele: SHX Trading s.r.o. Týmlova 8, Praha 4, Tel: , info@spyobchod.cz Stránka 1

2 1. Úvod Tento kamerový systém do auta slouží k zaznamenávání průběhu jízdy. Kamera může být umístěna jak uvnitř, tak vně vozidla. 2. Popis přístroje Přední pohled 1 Slot pro SD kartu 2 tlačítko pro ukončení nahrávání 3 LANC port pro zapojení externího SOS tlačítka 4 Signalizační diody 5 USB port 6 LAN konektor Stránka 2

3 Zadní poled 1 Napájecí konektor (12V) 2 Konektory (rychlostní, RS232 pro GPS, 5V out) 3,4,5,6, - AV in konktor pro připojení kamer 7, 8 WiFi anténa 2.3 Základní principy pro zapojení DVR Montáž doporučujeme provádět servisním střediskem, případně odborníkem. V opačném případě hrozí poškození výrobku a neuznání záruky. Červený kladný (+) Černý negativní (-) Žlutý zpožděný start a vypnutí zařízení Stránka 3

4 Pozn. 1) Dříve než připojíte DVR ke zdroji napájení důkladně zkontrolujte napětí. Povolený rozsah je 8-36V 2) Žlutý kabel MUSÍ být připojen na zapalování vozidla, jinak nebude možné nastavit zpožděný start a vypnutí přístroje (v takovém případě se poslední nahrávaný záznam neuloží) 3) Při zapojení spojte červený a žlutý kabel 3. Začátek 1) Otevřete vrchní panel zařízení a do slotu vložte naformátovanou SD kartu, případně SIM kartu 2) Zámek uzamkněte klíčkem 3) Připojte kamery Stránka 4

5 4) Dále připojte DVR ke zdroji (12V) 5) Poté je zařízení automaticky aktivní a začne nahrávat 4. Interní systém a nastavení zařízení Začátek Do DVR připojte napájení dle pokynů výše. Kabel LAN propojte zařízení s PC Otevřete internetový prohlížeč Explorer a zadejte do příkazového řádku Nyní se Vám zobrazí následující okno 1- Příkazový řádek 2- Možnost online přenosu obrazu 3- Nastavení 4- Kamery Stránka 5

6 Nastavení Pro nastavení zařízení vyberte záložku settings. Poté se Vám zobrazí nabídka k nastavení různých parametrů (nahrávání, kamer, alarmu, detekce atd.) Nastavení nahrávání Record details Resolution rozlišení (1920x1080, 1280x720, 960x540) Bitrate (Kbps) Frame Rate snímkování (1-30) File Lenght délka jednotlivých záznamů (1-240) Record Audio nahrávání audia Record mode mód nahrávání (auto, off, manual) Po výběru nastavení klikněte na tlačítko Apply. Stránka 6

7 Nastavení nahrávání dle času Record Schedule Zde lze nastavit časové intervaly, kdy má kamera nahrávat. Prvně je nutné vybrat kameru. Poté nastavte interval Od (From) do (To) Nastavení kamery Camera settings V tomto submenu lze nastavit kontrast, jas, audio či zrcadlit obraz. Stránka 7

8 Nastavení alarmu a detekce pohybu Motion Detection V tomto submenu si nastavíte parametry detekce pohybu(aktivace/deaktivace, citlivost, zvukový signál). Po nastavení nahrává zařízení jen při detekci. Nastavení zapnutí a vypnutí zařízení - Power Zde lze zadat časové intervaly a zpoždění, kdy dojde k vypnutí zařízení či alarmu. Stránka 8

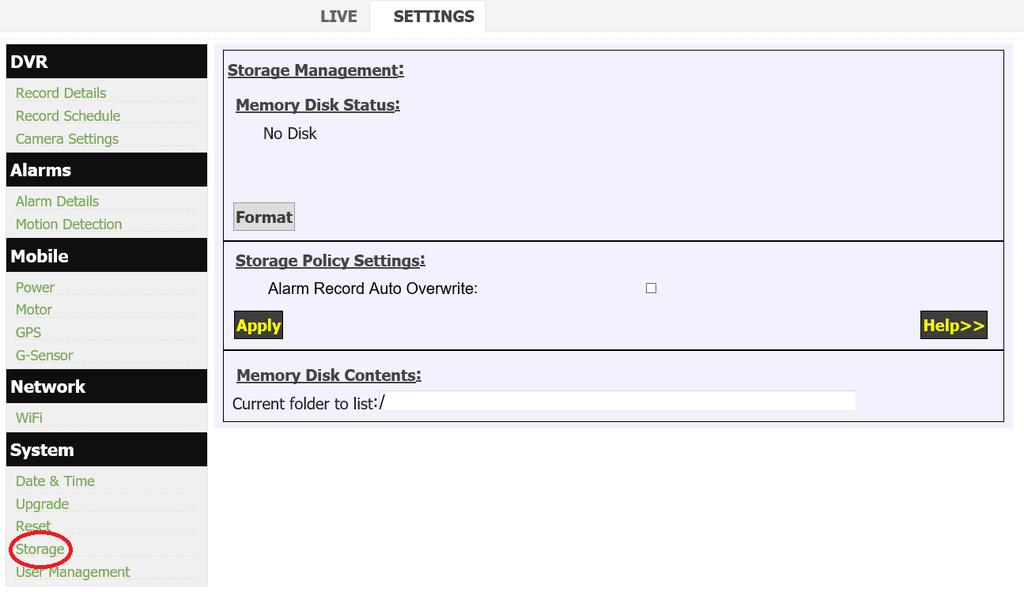

9 Nastavení data a času Date Time Zde lze nastavit aktuální datum a čas. Reset V tomto menu můžete resetovat zařízení či ho uvéct do továrního nastavení. Formátování Storage Pro naformátování disku/karty klikněte na možnost Storage a potom na ikonku Format Stránka 9

10 Nastavení uživatele User Management Zde lze nastavit či změnit přihlašovací údaje do zařízení. Stránka 10

11 7. Specifikace 8. FAQ často kladené dotazy: Na kartu se nenahrává žádný záznam Zkontrolujte, zda má Vaše karta kapacitu mezi GB, jinou výrobek nepodporuje. Mám kompatibilní kartu, ale přesto se žádný záznam nenahrává Kartu je nutné před použitím zformátovat (po vložení do PC klikněte na kartu pravým tlačítkem a zvolte možnost zformátovat Jaký je postup v případě, že zařízení přestane reagovat Resetujte zařízení vytažením napájecího kabelu. Budeme rádi, pokud se podíváte na naše další produkty v sekci Kamerové systémy do auta Ovládání přístroje se může v závislosti na jednotlivých sériích drobně lišit. Přístroj používejte v souladu s platnými právními předpisy. Dodavatel nenese žádnou odpovědnost za použití přístroje v rozporu s těmito předpisy. Pokud v návodu naleznete nějaké nepřesnosti, budeme rádi, pokud nás budete informovat na našem u podpora@spyobchod.cz Stránka 11
