Hodiny s kamerou a extrémní výdrží

Transkript

1 Hodiny s kamerou a extrémní výdrží Návod k obsluze Hlavní výhody přístroje: Špičkové provedení skryté kamery Extrémní vydrž na vestavěnou baterii až 30 dní v pohotovostním režimu Praktický software pro práci s nahranými soubor Stránka 1

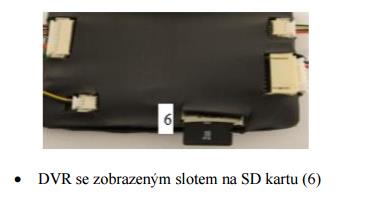

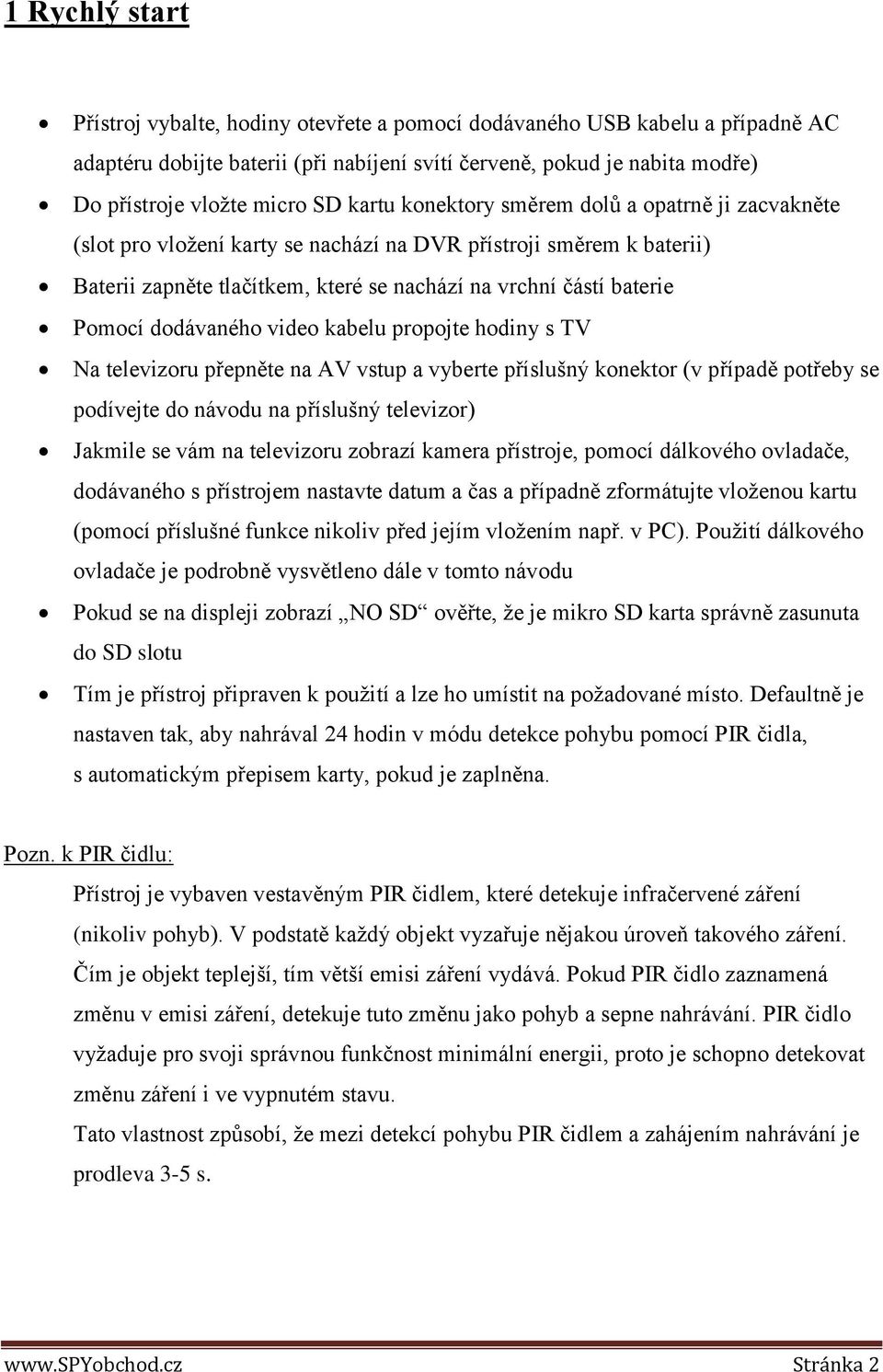

2 1 Rychlý start Přístroj vybalte, hodiny otevřete a pomocí dodávaného USB kabelu a případně AC adaptéru dobijte baterii (při nabíjení svítí červeně, pokud je nabita modře) Do přístroje vložte micro SD kartu konektory směrem dolů a opatrně ji zacvakněte (slot pro vložení karty se nachází na DVR přístroji směrem k baterii) Baterii zapněte tlačítkem, které se nachází na vrchní částí baterie Pomocí dodávaného video kabelu propojte hodiny s TV Na televizoru přepněte na AV vstup a vyberte příslušný konektor (v případě potřeby se podívejte do návodu na příslušný televizor) Jakmile se vám na televizoru zobrazí kamera přístroje, pomocí dálkového ovladače, dodávaného s přístrojem nastavte datum a čas a případně zformátujte vloženou kartu (pomocí příslušné funkce nikoliv před jejím vložením např. v PC). Použití dálkového ovladače je podrobně vysvětleno dále v tomto návodu Pokud se na displeji zobrazí NO SD ověřte, že je mikro SD karta správně zasunuta do SD slotu Tím je přístroj připraven k použití a lze ho umístit na požadované místo. Defaultně je nastaven tak, aby nahrával 24 hodin v módu detekce pohybu pomocí PIR čidla, s automatickým přepisem karty, pokud je zaplněna. Pozn. k PIR čidlu: Přístroj je vybaven vestavěným PIR čidlem, které detekuje infračervené záření (nikoliv pohyb). V podstatě každý objekt vyzařuje nějakou úroveň takového záření. Čím je objekt teplejší, tím větší emisi záření vydává. Pokud PIR čidlo zaznamená změnu v emisi záření, detekuje tuto změnu jako pohyb a sepne nahrávání. PIR čidlo vyžaduje pro svoji správnou funkčnost minimální energii, proto je schopno detekovat změnu záření i ve vypnutém stavu. Tato vlastnost způsobí, že mezi detekcí pohybu PIR čidlem a zahájením nahrávání je prodleva 3-5 s. Stránka 2

3 2 Vysvětlení použitých pojmů Frame Rate počet snímků za sekundu. Můžete si nastavit 25,12,6,4,2 FPS, příp. kvalitu záznamu Super, Low, Standard a High. Nižší počet FPS a nižší kvalita záznamu spoří místo na paměťové kartě Motion Settings nastavení citlivosti sepnutí nahrávání při detekci pohybu. Volby jsou High, Medium a Low (nízká) Continuous Recording nepřetržité nahrávání Playback přehrávání záznamů, buď přímo z přístroje přes připojený televizor, nebo pomocí dodávaného software File Search možnost vyhledávat soubory mezi nahranými záznamy Storage přístroj je defaultně nastaven na přepis paměťové karty, pokud je zaplněna. První se přepisují soubory, které byly nahrány nejdříve. Pomocí menu lze tuto funkci vypnout (při zaplnění karty se nahrávání zastaví) nebo kartu vymazat. Password můžete si nastavit přístupové heslo k nastavení přístroje a přehrávání souborů pomocí televizoru. Heslo si dobře uložte. Pokud ho zapomenete neexistuje možnost, jak se do menu přístroje dostat. 3 Význam jednotlivých LED diod Stránka 3

4 - RED (červená), GREEN (zelená, YELLOW (žlutá) - GREEN On - Systém je připraven k provozu, SD karta je připravena, nahrávání je aktivováno - GREEN Blinking - Systém je připraven k provozu, SD karta je připravena, ale nahrávání není aktivováno - GREEN Off - Systém není připraven, nebo je něco s SD kartou - YELLOW On - Nabíjení baterie - YELLOW Blinking - Slabá baterie - YELLOW Off - Baterie se nenabíjí 4 Popis dálkového ovladače Stránka 4

5 5 Funkce a nastavení Menu 5.1 Hlavní Menu Stránka 5

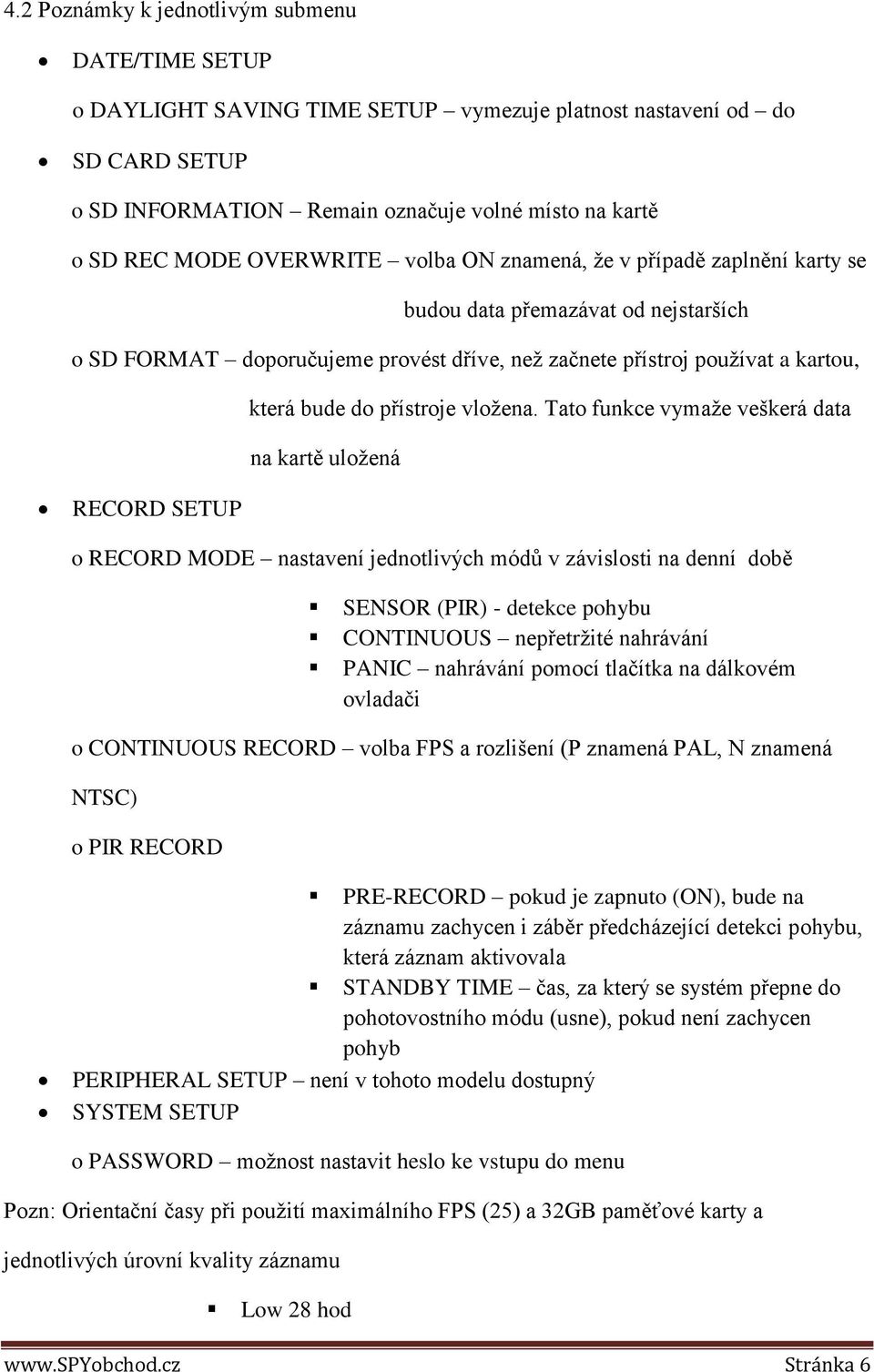

6 4.2 Poznámky k jednotlivým submenu DATE/TIME SETUP o DAYLIGHT SAVING TIME SETUP vymezuje platnost nastavení od do SD CARD SETUP o SD INFORMATION Remain označuje volné místo na kartě o SD REC MODE OVERWRITE volba ON znamená, že v případě zaplnění karty se budou data přemazávat od nejstarších o SD FORMAT doporučujeme provést dříve, než začnete přístroj používat a kartou, která bude do přístroje vložena. Tato funkce vymaže veškerá data na kartě uložená RECORD SETUP o RECORD MODE nastavení jednotlivých módů v závislosti na denní době SENSOR (PIR) - detekce pohybu CONTINUOUS nepřetržité nahrávání PANIC nahrávání pomocí tlačítka na dálkovém ovladači o CONTINUOUS RECORD volba FPS a rozlišení (P znamená PAL, N znamená NTSC) o PIR RECORD PRE-RECORD pokud je zapnuto (ON), bude na záznamu zachycen i záběr předcházející detekci pohybu, která záznam aktivovala STANDBY TIME čas, za který se systém přepne do pohotovostního módu (usne), pokud není zachycen pohyb PERIPHERAL SETUP není v tohoto modelu dostupný SYSTEM SETUP o PASSWORD možnost nastavit heslo ke vstupu do menu Pozn: Orientační časy při použití maximálního FPS (25) a 32GB paměťové karty a jednotlivých úrovní kvality záznamu Low 28 hod Stránka 6

7 STD 24 hod High 20 hod Super 18 hod 6. Použití programu TL Player pro přehrávání Program TL Player je speciálním programem pro správu nahraných záznamů, poskytující podstatně bohatší nabídku funkcí než běžné přehrávání záznamů pomocí propojení přístroje s TV Stránka 7

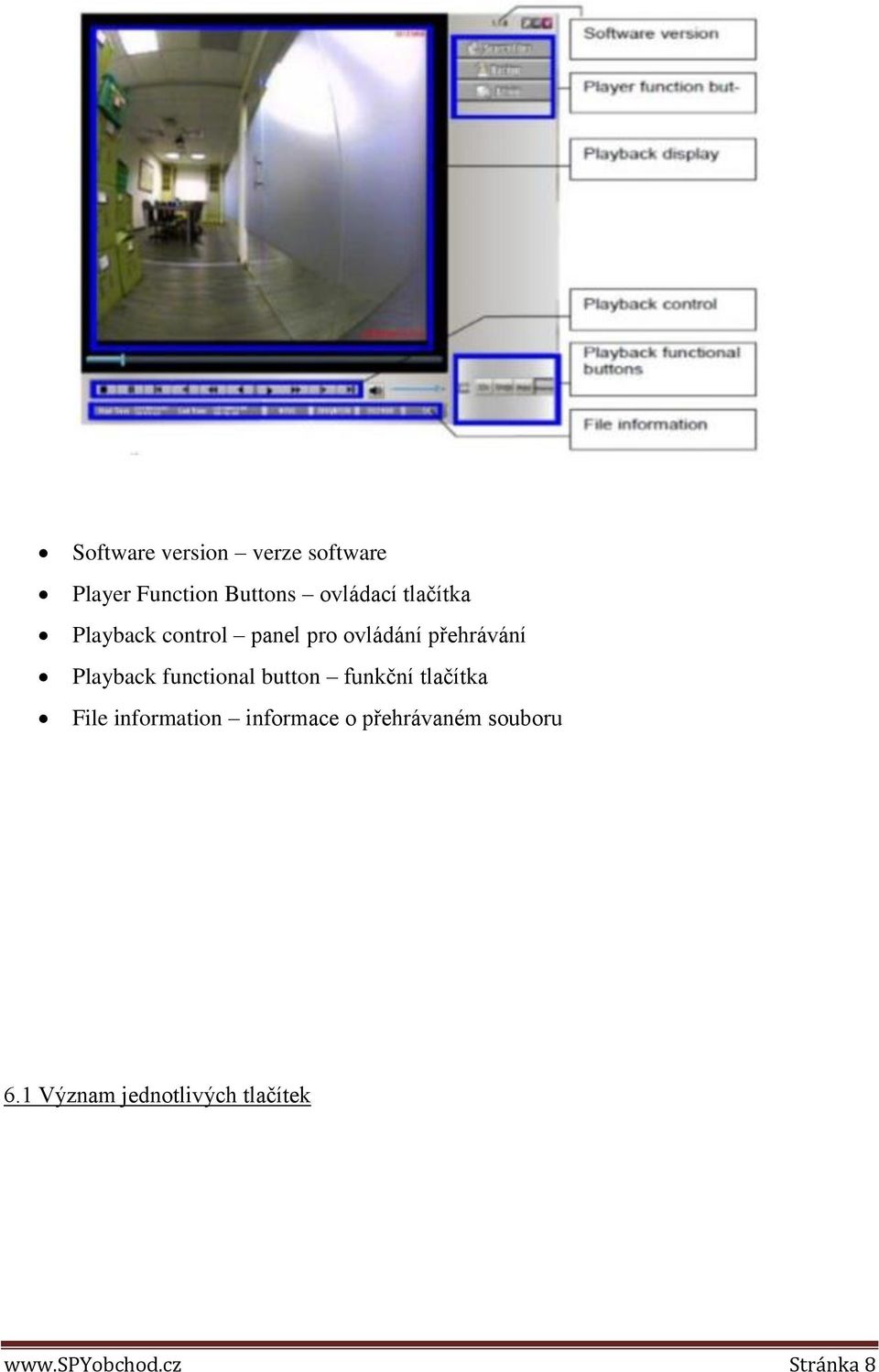

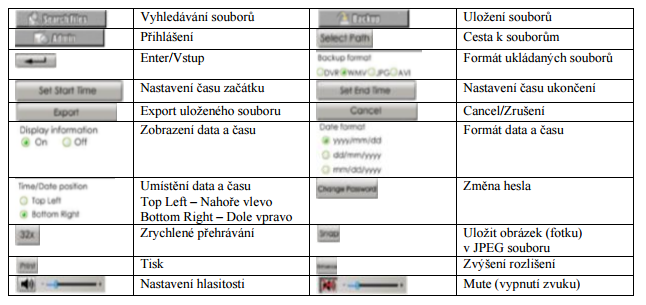

8 Software version verze software Player Function Buttons ovládací tlačítka Playback control panel pro ovládání přehrávání Playback functional button funkční tlačítka File information informace o přehrávaném souboru 6.1 Význam jednotlivých tlačítek Stránka 8

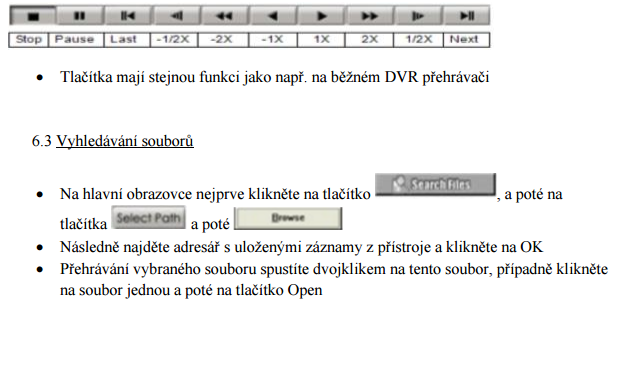

9 6.2 Ovládací panel Stránka 9

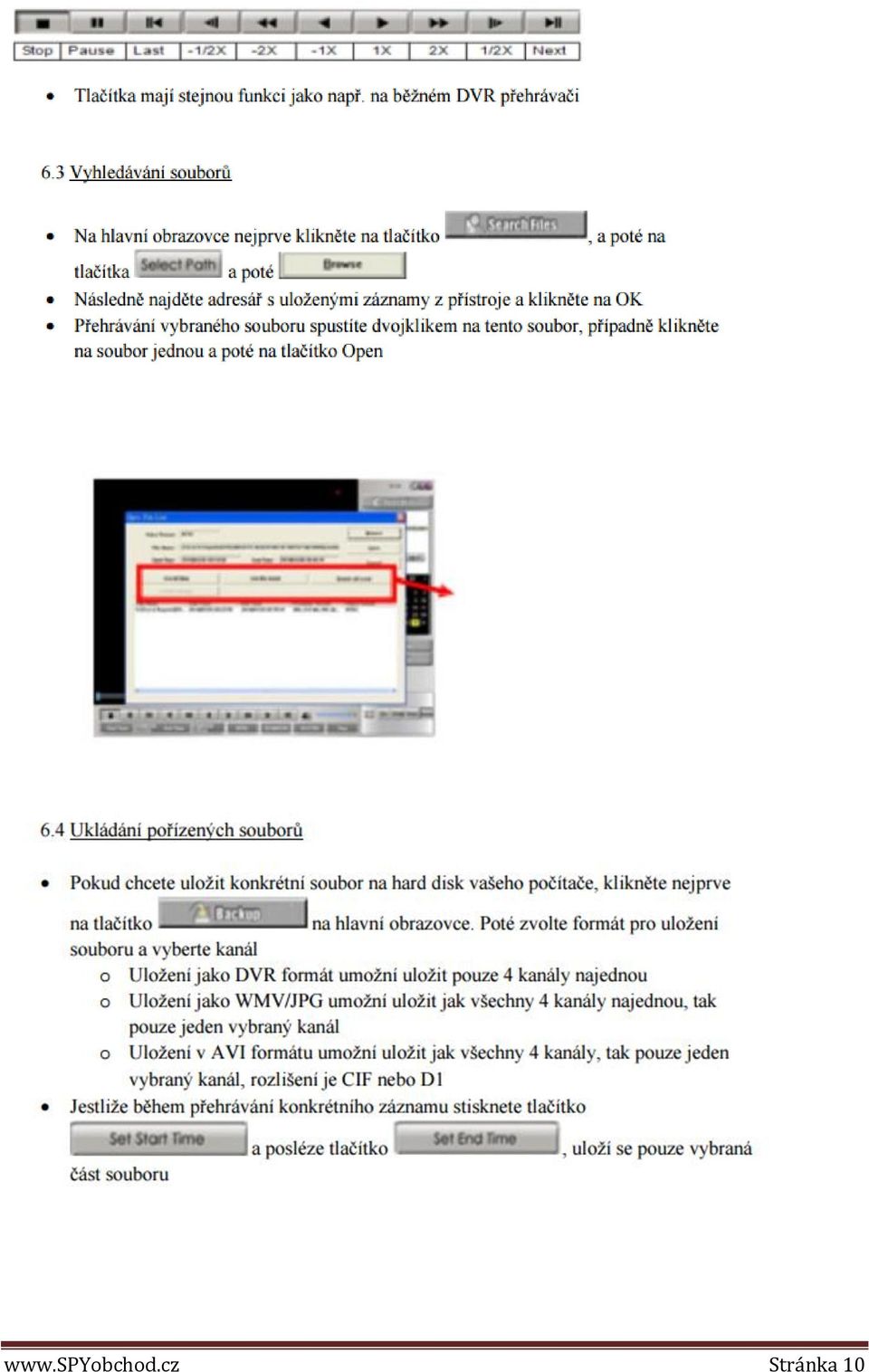

10 Stránka 10

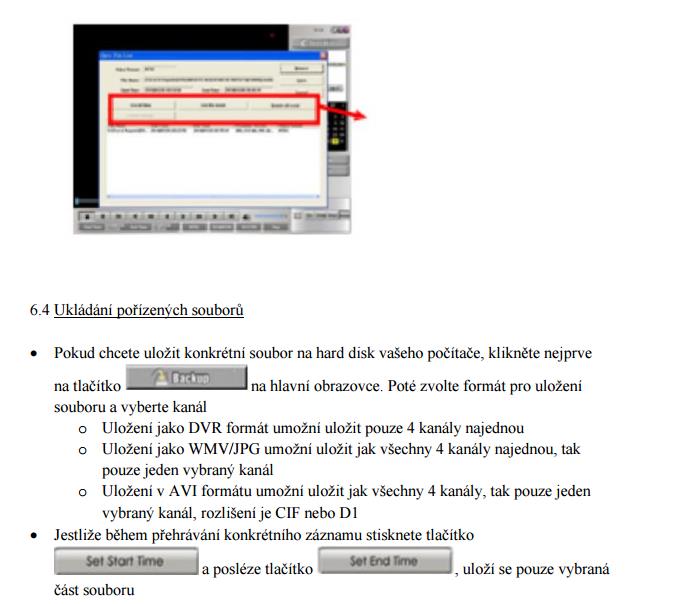

11 Stránka 11

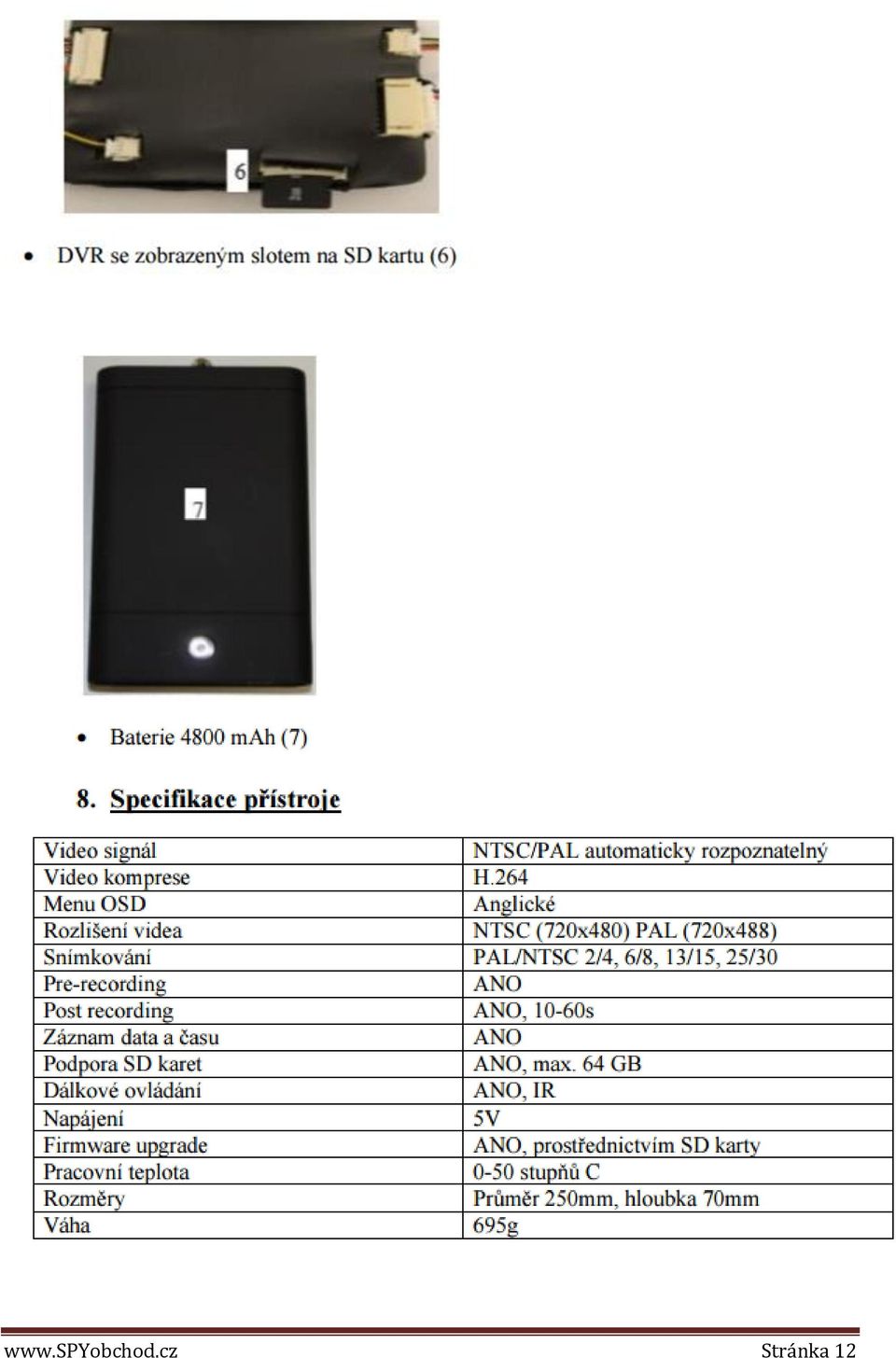

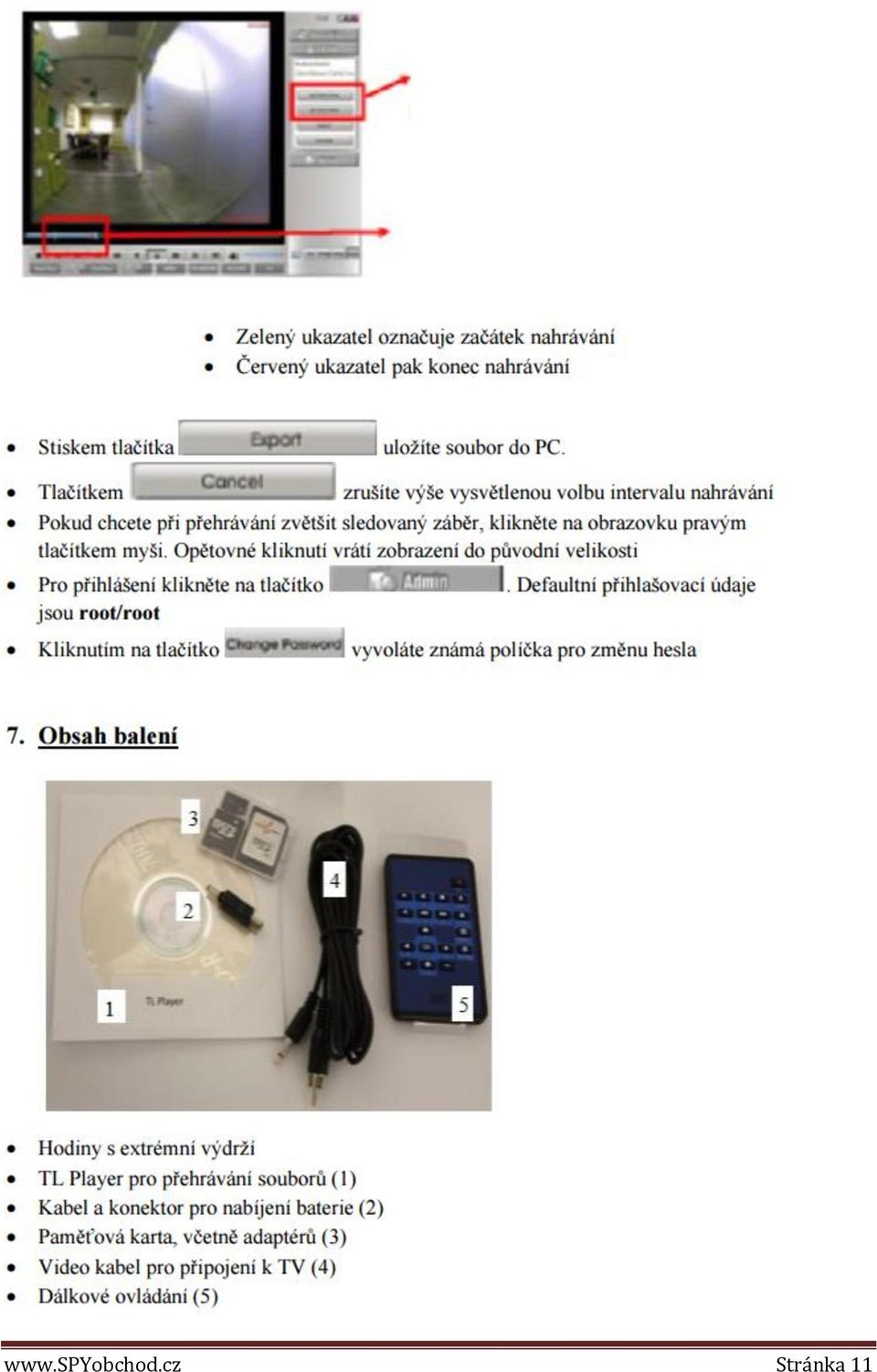

12 Stránka 12

13 Budeme rádi, pokud vás zaujmou i další produkty z naší nabídky Hodiny s kamerou Ovládání přístroje se může v závislosti na jednotlivých sériích drobně lišit. Přístroj používejte v souladu s platnými právními předpisy. Dodavatel nenese žádnou odpovědnost za použití přístroje v rozporu s těmito předpisy. Pokud v návodu naleznete nějaké nepřesnosti, budeme rádi, pokud nás budete informovat na našem u podpora@spyobchod.cz Stránka 13
