1 Secutron TaxiGuard SE- CG1T-SD Návod k obsluze Hlavní výhody: Jednoduché ovládání podpora SD karty až 64Gb Stránka 1

2 1. Úvod Tento kamerový systém do auta slouží ke zaznamenávání průběhu jízdy. Kamera může být umístěna jak uvnitř, tak vně vozidla. 2. Popis přístroje 2.1 Pohled přední strana 1. Konektor pro zapojení alarmu 2. Slot pro SD kartu 3. IR přijímač dálkového ovladače 4. Dioda označující mód MENU 5. Dioda označující nahrávání 6. Dioda označující zapnutí přístroje Stránka 2

3 2.2 Pohled zadní strana 1. Konektor napájení 2. AVOUT výstup do monitoru 3. Vstup pro připojení kamer 3. Popis ovladače Stránka 3

4 4. Začátek 1. Do slotu přístroje vložte naformátovanou SD kartu. 2. K DVR připojte kamery, napájecí příslušenství a monitor. Stránka 4

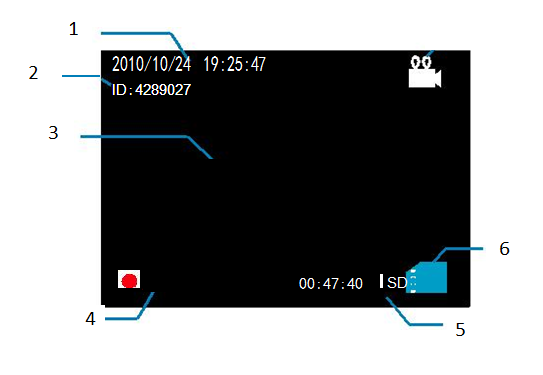

5 3. Po připojení přístroje k napájení nebo nastartování vozidla (dle zapojení) začne DVR zaznamenávat obraz dle vašeho nastavení (dle času, automaticky zapnutím, detekcí pohybu) 4. Soubory lze poté přehrát po připojení k monitoru přes interní program nebo po stažení do PC přes program Scenic player. 5. Interní systém a nastavení zařízení 5.1 Začátek Do DVR připojte napájecí příslušenství a kabel pro připojení monitoru (AVOUT). Zařízení připojte k monitoru nebo přes TV kartu do PC. Po připojení k monitoru se Vám již zobrazí záběr kamery. 1. Aktuální datum a čas 2. ID: označení nahrávky 3. Záběr kamery 4. Nahrávání 5. Zbývající čas nahrávek na kartě 6. Označení vložení SD karty Stránka 5

6 5.2 Hlavní menu Do hlavního menu interního programu vstoupíte stiskem tlačítka MENU na dálkovém ovladači. Menu obsahuje 6 položek, které slouží k přehrání nahrávek, systémovému nastavení či nastavení nahrávání. V menu se pohybujete směrovými tlačítky na dálkovém ovladači ( nahoru, dolu). Pro vybrání položky stiskněte tlačítko OK. Pro návrat do menu z podsložek se dostanete tlačítkem ESC. Menu uzavřete opětovným stiskem tlačítka MENU 1. Image Setting nastavení obrazu (rozlišení, kvalita, frame) 2. REC. Setting nastavení nahrávání 3. REC. Mode volba nahrávacího módu 4. Playback přehrání nahrávek 5. Systém Setting systémové nastavení (jazyk, čas, format ) 6. Display Setting nastavení displeje Stránka 6

7 5.2.1 Image Setting nastavení obrazu Toto menu slouží k nastavení kvality videa. Lze zde nastavit kvalitu rozlišení, kvality nebo snímkování. V menu se pohybujete opět směrovými tlačítky na dálkovém ovladači (nahoru, dolů). Pro vybrání položky, kterou chcete přenastavit stiskněte tlačítko OK. Pro návrat zpět stiskněte tlačítko ESC. a. Nastavení kvality obrazu H vysoká kvalita M střední kvalita L - nízká kvalita b. Frame Stránka 7

8 c. Rozlišení D1 704x576 VGA 640x576 QVGA 320x REC. Setting nastavení nahrávání Toto menu slouží k nastavení nahrávání. Lze zde nastavit časovač nahrávání, Přehrávání nejstarších souborů či vlastnosti detekce pohybu. V menu se pohybujete opět směrovými tlačítky na dálkovém ovladači (nahoru, dolů). Pro vybrání položky, kterou chcete přenastavit stiskněte tlačítko OK. Pro návrat zpět stiskněte tlačítko ESC. a. Nastavení časovače nahrávání Po vstupu do tohoto menu můžete přednastavit 4 skupiny dle vašich požadavků. Stránka 8

9 V každé skupině lze nastavit nahrávání videa v časovém úseku od/do. Tento časový interval lze nastavit pro jeden den či opakovaně pro vybrané dny v týdnu. V nastavení se pohybujete směrovými tlačítky na dálkovém ovladači (vlevo, vpravo, nahoru, dolů). Pro vybrání položky, kterou chcete přenastavit stiskněte tlačítko OK. - Týdenní nastavení natáčení dle dne v týdnu - Jednou nastavení natáčení v určené datum - Vypnuto - časové nahrávání je vypnuto Stránka 9

10 b. Nastavení přepisu nejstarších videonahrávek Zde lze aktivovat přepis nejstarších záznamů po zaplnění Paměti (SD karty) c. Nastavení časových sekvencí nahrávek Zde můžete nastavit časový interval ukládání videonahrávek. d. Nastavení vlastností detekce pohybu V tomto menu lze nastavit citlivost, rychlost detekce nebo oblast záběru detekce. - Oblast detekovaného obrazu Kursorem směrovými tlačítky na dálkovém ovladači vyplňte oblast obrazu, kterou nechcete detekcí snímat. Stránka 10

11 - Citlivost detekce H Vysoká citlivost M Střední citlivost L Nízká citlivost - Rychlost detekce H Vysoká M Střední L Nízká - Hlasová detekce H Vysoká citlivost M Střední citlivost L Nízká citlivost Stránka 11

12 5.2.1 REC. mode nastavení nahrávání Toto menu slouží k nastavení a aktivace módu detekce pohybu. V menu se pohybujete směrovými tlačítky na dálkovém ovladači (nahoru, dolů). Pro vybrání položky, kterou chcete přenastavit stiskněte tlačítko OK. Pro návrat zpět stiskněte tlačítko ESC Playback přehrání Po vyplnění vybraných parametrů stiskněte tlačítko OK na ikoně SEARCH. Poté se Vám zobrazí následující obrazovka se seznamem vyfiltrovaných nahrávek (viz. Obr) Ze seznamu lze vybrat jednotlivé nahrávky a stisknutím tlačítka PLAY na dálkovém ovladači ji přehrát (viz Obr). Stránka 12

13 Pro návrat z přehrávání stiskněte tlačítko Esc. Poté se ocitnete opět v seznamu vyfiltrovaných nahrávek REC SETUP nastavení parametrů videa Toto menu slouží k nastavení parametrů videa. Lze zde nastavit kvalitu rozlišení, zapnutí audia, přepis nejstarších záznamů atd. V menu se pohybujete směrovými tlačítky na dálkovém ovladači (doleva, vpravo, nahoru, dolů). Pro vybrání položky stiskněte tlačítko OK. VIDEO FORMAT nastavení rozlišení: PAL / NTSC RECORD MODE nastavení spuštění nahrávání: AUTO automaticky po zapnutí Time dle nastaveného času RESOLUTION - nastavení rozlišení: D1 = 720x576px HD1 = 1366/768px Stránka 13

14 CIF = 352x288px AUDIO INPUT nastavení zvuku nahrávky (ON/OFF) PACKET TIME nastavení délky jednotlivých nahrávek - 15/30/45/60min. AUTO OVERLAP nastavení přepisu nahrávek CHANNEL, QUALITY, FPS and RECORD nastavení parametrů k jednotlivým kamerám ALARM SETUP nastavení alarmu Toto menu slouží k nastavení jednotlivých funkcí alarmu. DISK LOST: Tato položka se používá pro případ alarmu, kdy je úložiště zařízení neplatný. Pro zapnutí stiskněte tlačítko OK. Pokud SD karta nepracuje standardně, LED začne blikat. NO SPACE: Tato položka se používá pro případ alarmu, kdy je uložiště zařízení plné. Pro aktivaci stiskněte tlačítko OK. Nyní LED dioda začne blikat, pokud nebude na uložišti dostatek místa. VIDEO LOST:Tento alarm se používá pro případ ztráty signálu kamery. Pro aktivaci stiskněte ENTER. POWER OFF DELAY (MIN): Tato položka slouží k nastavení nahrávání v čase, kdy je motor vozidla již vypnutý. Pro aktivaci a nastavení času stiskněte tlačítko OK. Čas nastavíte numerickými klávesy na dálkovém ovladači Stránka 14

15 ALM OUTPUT (S): Tato položka sluoží k nastavení časového období alarmu. Pro aktivaci a nastavení času stiskněte tlačítko OK. Čas nastavíte numerickými klávesy na dálkovém ovladači VOLTAGE OUTPUT:Tato položka slouží pro případ upozornění na nízký nebo vysoký napětí. Pro aktivaci stiskněte tlačítko OK. REC DELAY (MIN): Tato položka slouží k nastavení časového intervalu záznamu poté co byl alarm aktivován. Pro aktivaci a nastavení času stiskněte tlačítko OK. Čas nastavíte numerickými klávesy na dálkovém ovladači Pro uložení nastavení stiskněte tlačítko OK na políčku OK SYS SETUP nastavení alarmu Toto menu slouží k nastavení základních systémových funkcí (jazyk, čas, user setting, nastavení displej, formát disk). V menu se pohybujete směrovými tlačítky na dálkovém ovladači (doleva, vpravo, nahoru, dolů). Pro vybrání položky stiskněte tlačítko OK. a.) Language nastavení jazyku Toto menu slouží k nastavení jazyku. V nabídce je angličtina a čínština. Pro změnu jazyku vstupte na položku jazyku a stiskněte tlačítko OK. Pro uložení výběru vstupte na ikonu OK a stiskněte opět tlačítko OK. Stránka 15

16 b.) Time Setting nastavení data a času Toto menu slouží k nastavení data a času. V menu se pohybujte směrovými tlačítky na dálkovém ovladači. Pro vybrání položky stiskněte tlačítko OK. Čas a datum nastavíte numerickými klávesy. Pro uložení nastavení vstupte na ikonu OK a stiskněte opět tlačítko OK. c.) User setting uživatelské nastavení Toto menu slouží k uživatelskému nastavení systému. Zde lze aktivovat přihlašovací údaje (name, password) atd. V menu se pohybujte směrovými tlačítky na dálkovém ovladači. Pro vybrání položky stiskněte tlačítko OK. Hesla nastavíte numerickými klávesy. Pro uložení nastavení vstupte na ikonu OK a stiskněte opět tlačítko OK. Stránka 16

17 ON/OFF: Aktivace a deaktivace hesla USER PASSWORD: Uživatelé mohou vyhledávat a přehrávat video záznamy, ale nemůže měnit další parametry. ADMIN PASSWORD: Uživatel s tímto heslem má plné právo k hledávání, přehrávání nahrávek a změně všech parametrů. Stiskem numerických tlačítek lze nastavit heslo. CONFIRM: Používá se k potvrzení hesla, Stiskem numerických kláves nastavte potvrzené heslo. d.) Display settings nastavení displeje Toto menu slouží k uživatelskému nastavení displeje. V menu se pohybujte směrovými tlačítky na dálkovém ovladači. Pro vybrání položky stiskněte tlačítko OK. Pro uložení nastavení vstupte na ikonu OK a stiskněte opět OK. Stránka 17

18 CHANNEL NAME: Nastavení jména kanálu. LOCATION: Umístění jména kanálu na obrazovce. PREVIEW: Chcete-li povolit nebo zakázat funkce zobrazení. TIME DISPLAY: Povolení zobrazení hodin na obrazovce. e.) Format disk formátování uložiště Toto menu slouží k naformátování disku. V menu se pohybujte směrovými tlačítky na dálkovém ovladači. Pro vybrání disku a jeho formátování stiskněte tlačítko OK SYS INFO systémové informace Toto menu slouží k zobrazení systémových informací. Stránka 18

19 SOFTWARE VERSION:zobrazení verze interního softwarovéru HARDWARE VERSION:zobrazení verze SD CARD CAPACITY: Místo na disku/sd kartě 6 Přehrání souborů z PC přes MDVR player 1.1. Popis přehrávače 1. Mapa lokace Stránka 19

20 2. Přehrávané videonahrávky z kamer (1-4) 3. Informace o zařízení 4. Filtr nahrávek 5. Vybrat soubory k přehrání 6. Seznam jednotlivých nahrávek 7. Operační ikony 6.2 Přehrávání 1. Nainstalujte do PC program MDVR player. 2. Stáhněte data z DVR přes čtečku karet do PC. 3. Zapněte program MDVR palyer. 4. Vyhledejte složku s videonahrávkami (ikona 5), které chcete přehrávat. 5. Pro přehrání nahrávek klikněte na ikonu se symbolem PLAY. 6. Pokud je DRV vybaveno GPS modulem lze sledovat polohu v přehrávači na mapě. Stránka 20

21 7. Souhrn, vlastnosti Funkce Popis Nahrávání Kvalita videa Kvalita videa je nastavitelná. Má 4 úrovně kvality. Přehrávání a uložení záznamu Ukládání dat Nahrávací mody Uložení videa Přehrávání Data jsou ukládány automaticky na SD kartu. Po její zaplnění jsou přehrávány nejstarší nahrávky. Automaticky po zapnutí přístroje, časově nastavené, alarm Data k přehrání naleznete na SD kartě. Přehrávky poté lze kopírovat do PC přes Čtečku karet. Soubory lze přehrát po připojení k monitoru, případně přes interní program nebo stažení do PC přes program player. Přehrávač player umožnuje přehrávat všechny 4 kamery najednou. Přehrávač dále dokáže zobrazit GPS lokaci Ovládání přístroje se může v závislosti na jednotlivých sériích drobně lišit. Přístroj používejte v souladu s platnými právními předpisy. Dodavatel nenese žádnou odpovědnost za použití přístroje v rozporu s těmito předpisy. Pokud v návodu naleznete nějaké nepřesnosti, budeme rádi, pokud nás budete informovat na našem u podpora@spyobchod.cz Stránka 21
