1 Full HD kamera do auta Návod k obsluze Výhody produktu: FULL HD kamera GPS funkce OBD funkce Stránka 1

2 1. Diagram produktu 1) GPS modul 2) Led dioda 3) Tlačítko nahoru 4) Slot pro micro SD kartu 5) Tlačítko dolu 6) Mikrofon 7) Čočka kamery 8) Reproduktor 9) Držák 10) Displej 11) Reset 12) Tlačítko MENU 13) HDMI konektor 14) Tlačítko MODE 15) Power konektor 16) AV out 17) Tlačítko Power 18) Tlačítko ON/OFF Stránka 2

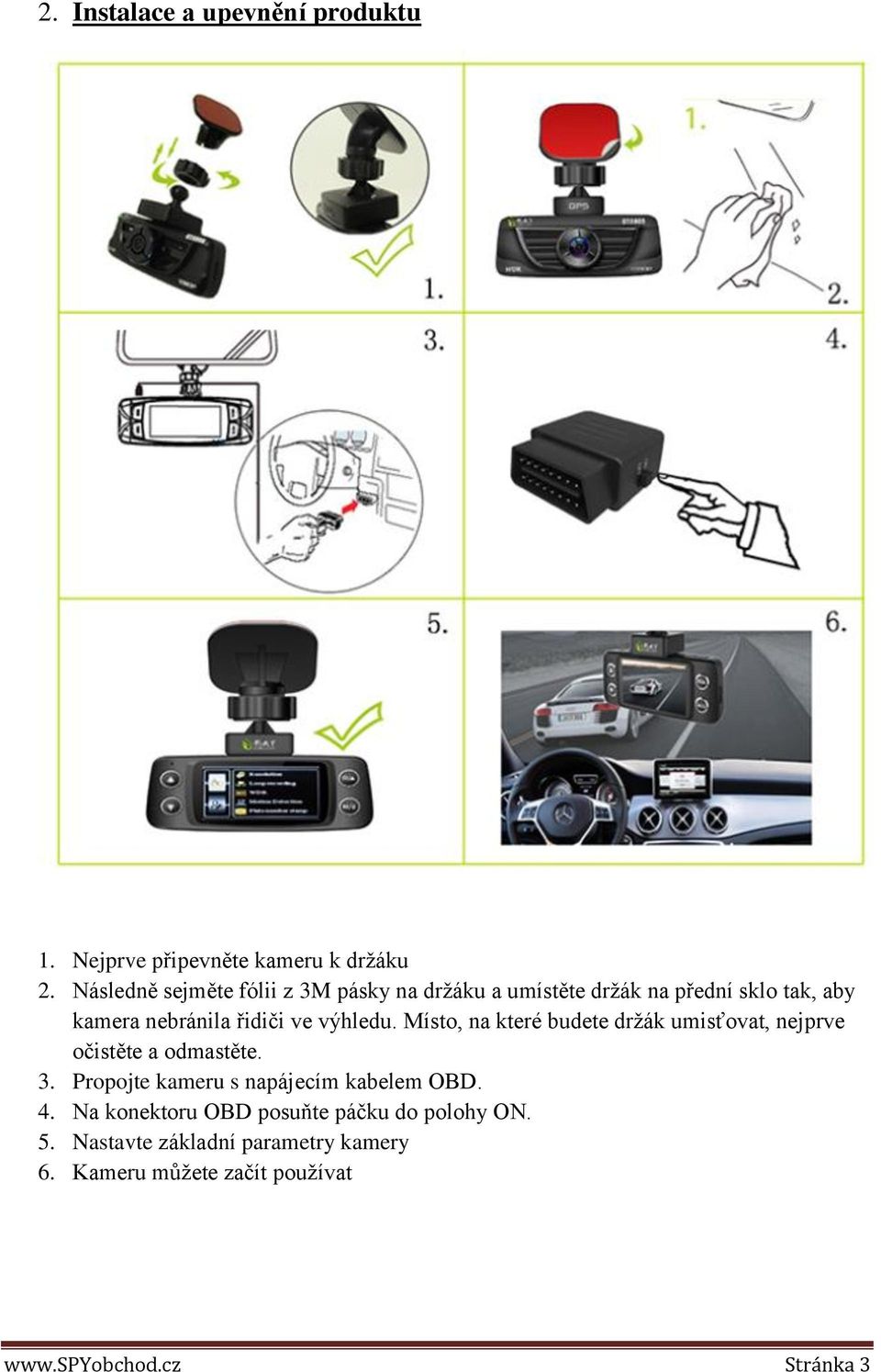

3 2. Instalace a upevnění produktu 1. Nejprve připevněte kameru k držáku 2. Následně sejměte fólii z 3M pásky na držáku a umístěte držák na přední sklo tak, aby kamera nebránila řidiči ve výhledu. Místo, na které budete držák umisťovat, nejprve očistěte a odmastěte. 3. Propojte kameru s napájecím kabelem OBD. 4. Na konektoru OBD posuňte páčku do polohy ON. 5. Nastavte základní parametry kamery 6. Kameru můžete začít používat Stránka 3

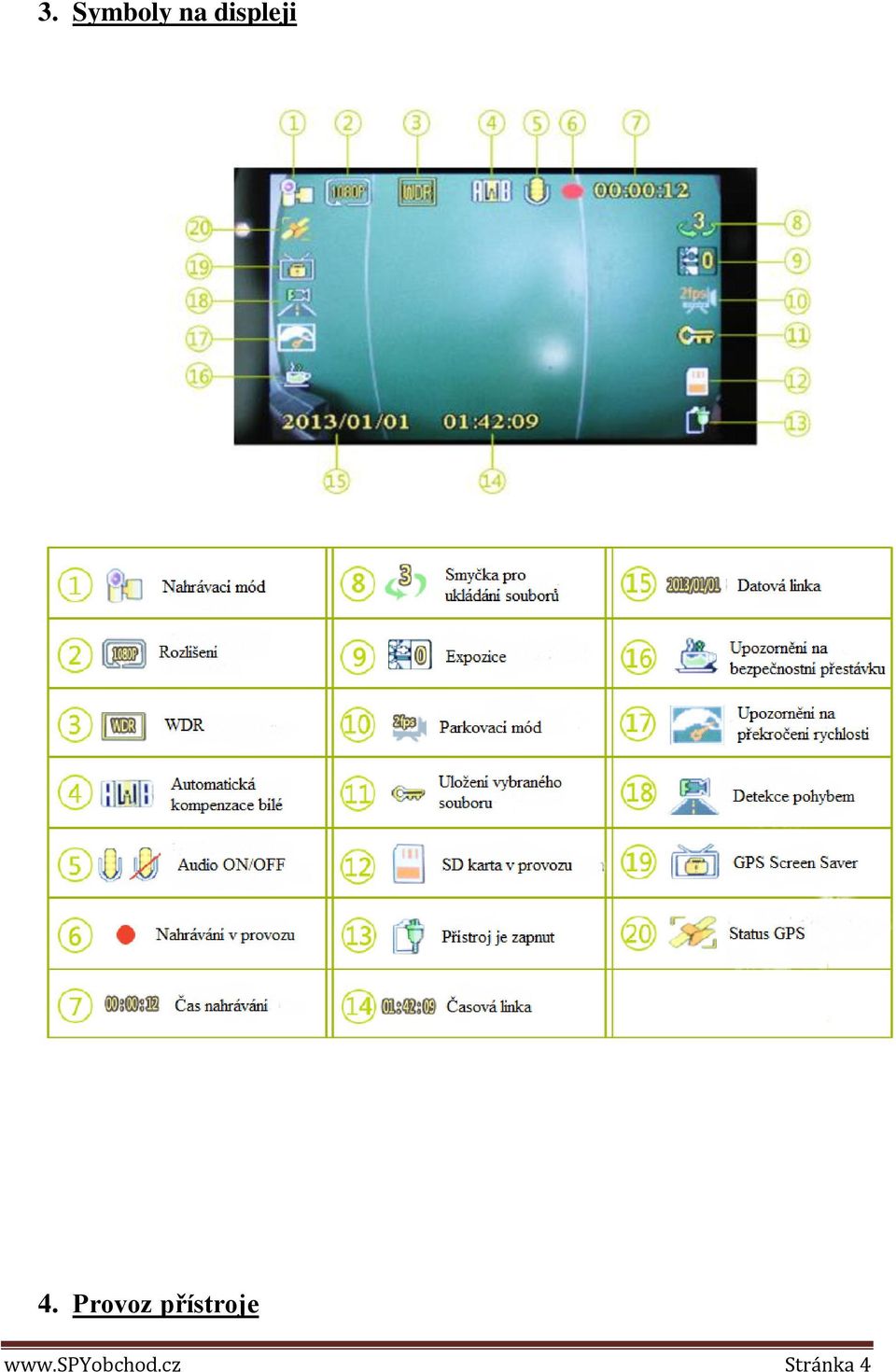

4 3. Symboly na displeji 4. Provoz přístroje Stránka 4

5 3.1 Zapnutí a vypnutí přístroje Připojte napájení, a to nejprve do kamery a poté do OBD konektoru automobilu. Jakmile nastartujete motor, nahrávání se automaticky zapne (SD karta musí být vložena) Správné vložení paměťové karty indikuje ikonka Pokud motor vypnete nebo odpojíte napájení, kamera se během 10 min automaticky vypne Používejte mikro SD karty Class 6 a vyšší Pokud přístroj nezahájí po zapnutí motoru nahrávání, zkontrolujte nejprve jeho zapojení a případně zformátujte SD kartu přes funkci Menu/Format Obrazovka při nahrávání vypadá takto 3.2 LED indikátory Stránka 5

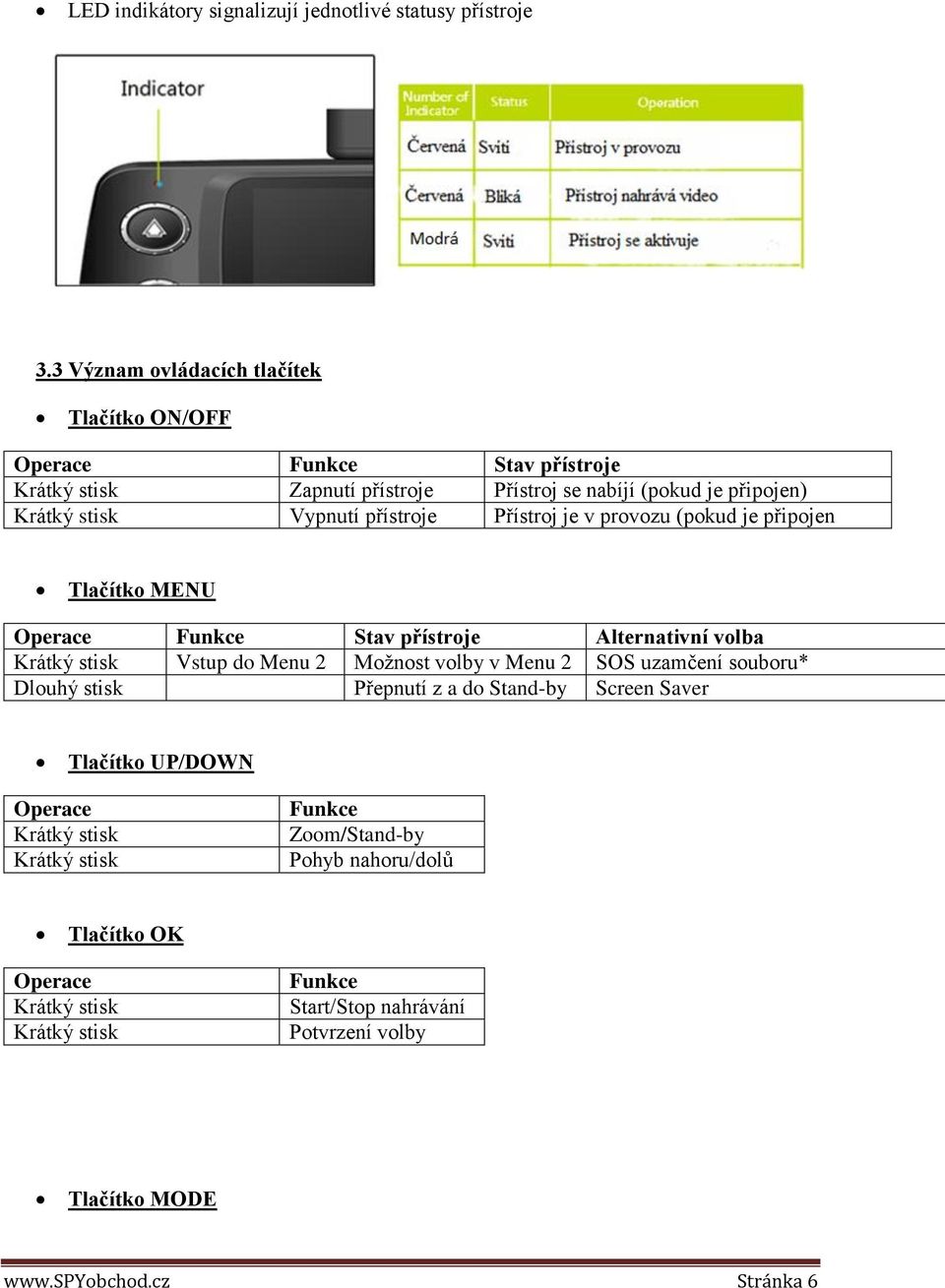

6 LED indikátory signalizují jednotlivé statusy přístroje 3.3 Význam ovládacích tlačítek Tlačítko ON/OFF Operace Funkce Stav přístroje Krátký stisk Zapnutí přístroje Přístroj se nabíjí (pokud je připojen) Krátký stisk Vypnutí přístroje Přístroj je v provozu (pokud je připojen Tlačítko MENU Operace Funkce Stav přístroje Alternativní volba Krátký stisk Vstup do Menu 2 Možnost volby v Menu 2 SOS uzamčení souboru* Dlouhý stisk Přepnutí z a do Stand-by Screen Saver Tlačítko UP/DOWN Operace Krátký stisk Krátký stisk Funkce Zoom/Stand-by Pohyb nahoru/dolů Tlačítko OK Operace Krátký stisk Krátký stisk Funkce Start/Stop nahrávání Potvrzení volby Tlačítko MODE Stránka 6

7 Operace Funkce Stav přístroje Krátký stisk Foto/Playback módy Z módu Stand-by Dlouhý stisk Z módu nahrávání zastaví nahrávání 3.4 Nastavení kamery Vstup do menu je podmíněn zapnutou kamerou Dvakrát klikněte na tlačítko Menu a zobrazí se vám položky Menu nastavení V Menu se pohybujte pomocí šipek UP a DOWN, do vybraného submenu vstupte stiskem tlačítka OK 3.5 Nastavení nahrávání Pro vstup do nastavení jednou stiskněte tlačítko Menu o Resolution volba rozlišení o Cycle Recording nastavení délky jednoho souboru o WDR stále aktivní o Motion detection nahrávání detekcí pohybu o Plate Number Stamp zobrazení značky auta na displeji a nahrávce o Date Remark záznam data a času na nahrávce o G-Sensor citlivost gyroskopu o Parking monitor hlídání zaparkovaného auta (pomalé snímkování) o Anti Fatigue Driving upozornění na bezpečnostní přestávku o Over Speeding Alert upozornění na překročení rychlosti (nutno použít GPS) o Speed Units set nastavení jednotky rychlosti o OBD Clear - zobrazení chyb (porušení) motoru o Screen Saver - interval zobrazení obrazovky s GPS lokalizací o EV - zde můžete nastavit jas obrazovky o Date/Time nastavení času a data o Sound of buttons - nastavení zvuku tlačítek o Language set nastavení jazyku o TV out AV-out mode o Light frequency nastavení frekvence monitoru Stránka 7

8 o Video rotate o Format o Default o Version otočení obrazu formátování karty tovární nastavení verze kamery a programu 3.6 Některé důležité funkce Detekce pohybu Vstupte do příslušného Menu a aktivujete detekci pohybu. Pokud je detekce aktivována, záznam bude nahráván pouze v případě, že se před kamerou vyskytne pohyb. Plate Number Stamp zobrazení značky vozu na záznamu. Vstupte do příslušného Menu a pomocí tlačítek UP a DOWN vyplňte jednotlivé symboly. Zvolený symbol (číslo, písmeno) potvrďte tlačítkem OK Parking Guard Mode hlídání zaparkovaného vozu. Nejprve vyberte příslušnou volbu z Menu a nastavte si příslušný parametr. Následně můžete tento mód aktivovat stisknutím tlačítka OK po dobu min 2s ze standby módu. Během nahrávání bliká na obrazovce ikonka. V tomto módu si můžete nastavit pomalé snímkování 1/2/5fps, Nahrané video se uloží automaticky, jakmile dosáhne 30 fps. Fatigue Driving Warning upozornění na bezpečnostní přestávku. Pomocí Menu si můžete nastavit hlasové upozornění po uplynutí 1/2/3/4 hodin jízdy. Stránka 8

9 Speeding Warning upozornění na překročení nastavené rychlosti. Tato funkce vyžaduje připojený GPS modul. Pomocí Menu lze opět nastavit hlasové upozornění na překročení rychlosti, a to 40/60/80/100(120 Km. Remove OBD error code Nejprve je nutné kameru připojit k OBD konektoru automobilu. Vstupte do příslušného Menu. Poté se již zobrazí různé informace o motoru (teplota, rychlost,.), případná závada (kód závady). 5. Přehrávání nahraných souborů Nahrané soubory si můžete přehrávat buď v PC (doporučujeme) nebo přímo z kamery. Pokud budete přehrávat soubory v PC, vyjměte kartu, vložte ji do příslušného adaptéru a s ním do PC. Následně již postupujte stejně jako by to byl obyčejný flash disk. Stránka 9

10 V případě, že chcete přehrávat soubory přímo z kamery, do přehrávacího módu vstoupíte stiskem tlačítka Mode. Šipkami UP a DOWN vyberte soubor, který chcete přehrát a následně stiskem tlačítka OK zahajte přehrávání Součástí dodávky je i speciální software, který po instalaci v PC umožňuje přehrát průběh jízdy včetně GPS polohy Budeme rádi, pokud vás zaujmou i další naše produkty z kategorie Kamery do auta Upozorňujeme, že ovládání produktu se může o návodu drobně lišit, což může být způsobeno jinou výrobní sérií. Dodavatel nenese žádnou odpovědnost za použití produktu v rozporu s platnými právními předpisy. Pokud jste v našem manuálu objevili nějaké nesrovnalosti, budeme rádi, pokud nám je sdělíte na podpora@spyobchod.cz Stránka 10
