1 Zvyšování kvality výuky technických oborů Klíčová aktivita V. 2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V Základní části strojů Kapitola 10 Kolíkové spoje Ing. Dušan Kabát

2 Obsah ÚVOD KOLÍKOVÉ SPOJE FUNKCE KOLÍKOVÝCH SPOJŮ Funkce prostého spojení součástí skolíkování K ustavení přesné polohy jedné součásti vůči druhé Funkce střižné pojistky OTÁZKY KE KAPITOLE DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE

3 Úvod Výukový materiál se zabývá kolíkovými spoji. Za výkladem jsou k dané problematice zařazeny kontrolní otázky. Ucelený výukový materiál postihuje oblast základních částí strojů a strojních zařízení. Materiál je určen žákům zejména prvních ročníků strojírenských a se strojírenstvím souvisejících oborů ukončených závěrečnou zkouškou, kde je zapotřebí nabýt znalostí o stavbě strojů a jejich základních konstrukčních prvcích. Stejně tak je možné materiál využít u takovýchto oborů ukončených maturitní zkouškou. Lze ho využívat v předmětech zabývajících se základy strojírenství, jako jsou Strojnictví, Části strojů a mechanismy, Strojírenství nebo Stroje a zařízení, v oborech Mechanik opravář motorových vozidel ( H/01), Autotronik (39-41-L/01), Autoelektrikář (26-57-H/01), Karosář (23-55-H/02), Strojník (23-65-H/01), Klempíř (23-55-H/01), Provozní technika (23-43-L/51) apod. 3

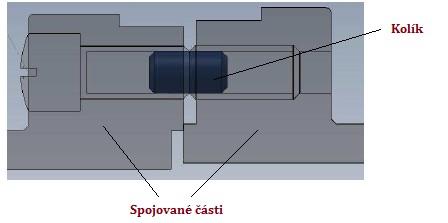

4 1 Kolíkové spoje Kolíkové spoje patří mezi spoje rozebíratelné s tvarovým stykem. Tvarový styk je realizován přenášením silových zatížení ve spoji přes zaoblený tvar boků kolíků. Kolíky jsou si velmi podobné s čepy, a proto jsou si podobné i jejich spoje. Kolíky a čepy mají stejný tvar, ale liší se nejčastěji svým uložením ve spoji. Kolíky jsou ve spoji uloženy spřesahem a obvykle tím není v kolíkovém spoji umožněn pohyb. Čepy jsou obvykle uloženy svůlí a pohyb v čepovém spoji umožněn je. Přesah kolíků ve spojích a zvýšené tření dovolují kolíky ve spojích nepojišťovat proti vypadnutí. Obrázek 1: Kolíky Obrázek 2: Kolíkový spoj 1.1 Funkce kolíkových spojů Kolíky mohou ve spoji plnit různé funkce. Tyto funkce se v jednom spoji mohou překrývat Funkce prostého spojení součástí skolíkování Jedná se o nejčastější použití kolíku ve spoji, kdy kolík plní funkci spojovací součásti jako například šroubu apod. 4

5 Obrázek 3: Funkce kolíkového spoje - prosté spojení - skolíkování K ustavení přesné polohy jedné součásti vůči druhé. Zde se využívá toho, že kolík je přesná strojní součást a je uložen v otvoru bez vůle. To zajistí velmi přesné postavení součástí proti sobě a spoj je zároveň rozebíratelný a dostatečně tuhý. Používá se například pro uložení vík převodových skříní nebo částí pro upevnění souvisejících konstrukčních celků. Obrázek 4: Funkce kolíkového spoje - ustavení jedné součásti vůči druhé Funkce střižné pojistky Kolík ve spoji slouží jako pojistka před přetížením nebo poškozením dalších částí zařízení. Do spoje je navržen tak, aby se při nebezpečném zatížení přestřihl a tím oddělil zbytek stroje od nebezpečných sil. Tohoto se využívá například u pojistných kolíkových spojek, kdy se po přestřižení kolíku hnaná část oddělí od hnací. Hnaná se zastaví a hnací se pak točí naprázdno. 5

6 Obrázek 5: Funkce kolíkového spoje - střižná pojistka 1.2 Otázky ke kapitole 1. Jaké je zařazení kolíkového spoje? 2. Jaké je obvyklé uložení kolíků ve spoji? 3. Musí se kolíkový spoj pojišťovat proti uvolnění? 4. Co se rozumí pod pojmem skolíkování? 5. Jaké funkce mohou plnit kolíky ve spojích?. 6

7 2 Doporučená literatura 1. Leinveber, J., Řasa. J., Vávra. P. Strojnické tabulky. Praha: Scientia spol. s r. o., ISBN Kříž, R., Stavba a provoz strojů I, Části strojů. Praha: SNTL, Křiž, R., Strojní součásti I. Praha: SNTL, Mičkal, Karel. Strojnictví- Časti strojů. Praha: Sobotáles, ISBN

8 3 Použitá literatura a zdroje 1. Mičkal, Karel. Strojnictví- Časti strojů. Praha: Sobotáles, ISBN Křiž, R., Strojní součásti I. Praha: SNTL, Kříž, R., Stavba a provoz strojů I, Části strojů. Praha: SNTL, Rybářová, V Strojní součásti a spoje. Dostupné z 8
