1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.13 Konstrukce skříňového nábytku Kapitola 16 Konstrukce osazení polic Ing. Jana Korousová

2 Obsah ÚVOD KONSTRUKCE OSAZENÍ POLIC ROZMĚRY POLIC MATERIÁL POLIC KONSTRUKČNÍ MOŽNOSTI PODEPŘENÍ POLIC Policové nosiče z průběžných lišt Policové nosiče s průběžným hřebíkem (vrutem) Policové nosiče zasunuty do zdířek v otvorech Policové nosiče pro řadové vrtání DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 7

3 Úvod Výukový materiál Konstrukce skříňového nábytku se zabývá konstrukčními spoji a výtvarným a konstrukčním provedením skříňového nábytku. Seznamuje nás s jeho historickým vývojem, názvoslovím a s jeho základními rozměry. Dozvíme se o základních typech konstrukcí korpusů i o jeho jednotlivých prvcích. Nakonec se podíváme do zásuvek a na nábytkové kování. Součástí daného materiálu jsou kontrolní testy, pracovní listy na procvičení základních spojů a krátké prezentace na téma historický vývoj nábytku a nábytkové úchytky. Zpracovaný materiál je možné použít při vyučování truhlářů H/01, a studijního oboru nábytkářství M/01. U truhlářů je obsahem učiva 2 ročníku předmětu Odborné kreslení. Obor nábytkář probírá daný celek v konstrukcích ve 2 ročníku, a čerpá z něj znalosti ve 4.ročníku a při tvorbě závěrečné ročníkové práce a u praktické maturitní zkoušky. 1

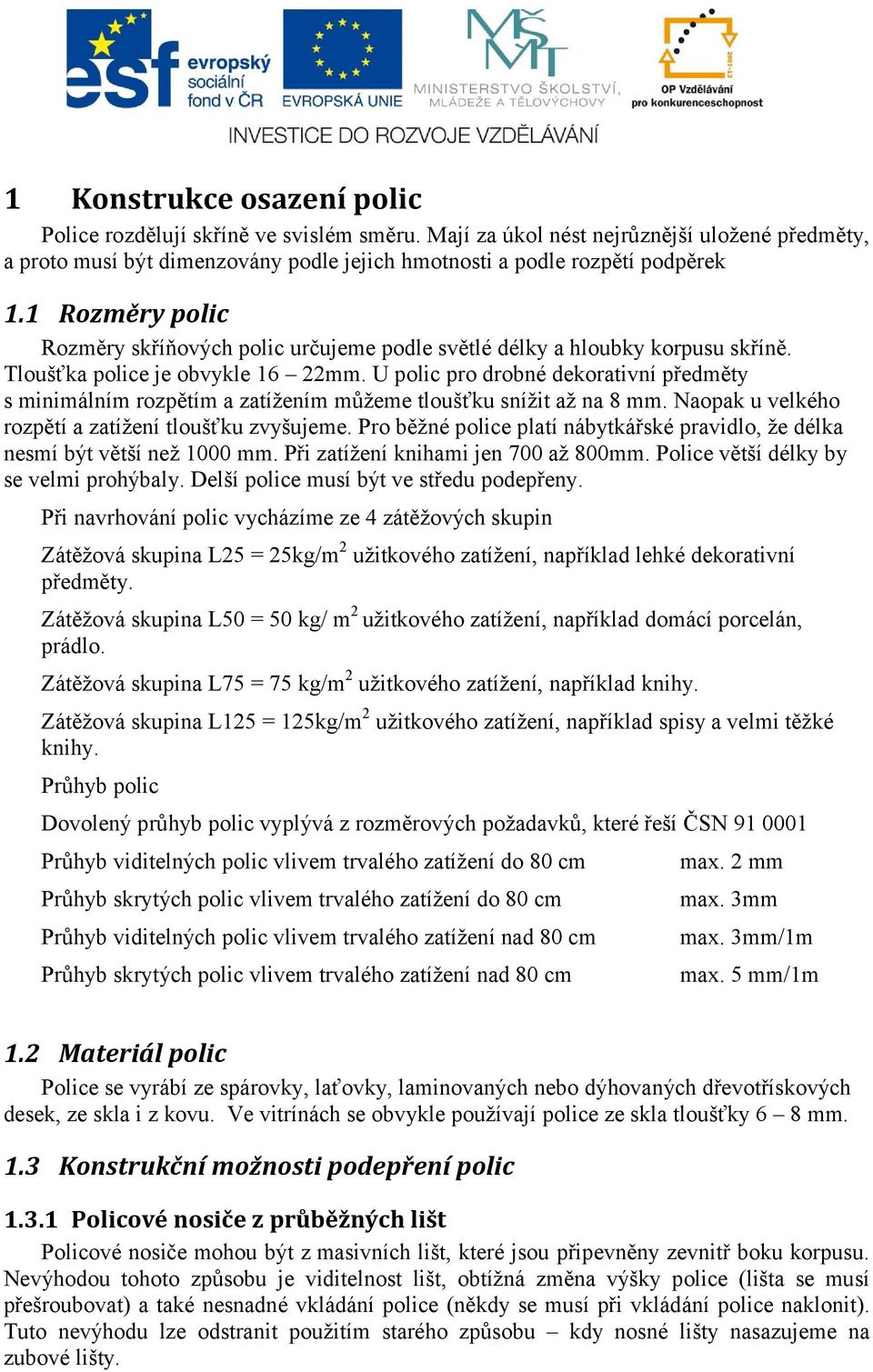

4 1 Konstrukce osazení polic Police rozdělují skříně ve svislém směru. Mají za úkol nést nejrůznější uložené předměty, a proto musí být dimenzovány podle jejich hmotnosti a podle rozpětí podpěrek 1.1 Rozměry polic Rozměry skříňových polic určujeme podle světlé délky a hloubky korpusu skříně. Tloušťka police je obvykle 16 22mm. U polic pro drobné dekorativní předměty s minimálním rozpětím a zatížením můžeme tloušťku snížit až na 8 mm. Naopak u velkého rozpětí a zatížení tloušťku zvyšujeme. Pro běžné police platí nábytkářské pravidlo, že délka nesmí být větší než 1000 mm. Při zatížení knihami jen 700 až 800mm. Police větší délky by se velmi prohýbaly. Delší police musí být ve středu podepřeny. Při navrhování polic vycházíme ze 4 zátěžových skupin Zátěžová skupina L25 = 25kg/m 2 užitkového zatížení, například lehké dekorativní předměty. Zátěžová skupina L50 = 50 kg/ m 2 užitkového zatížení, například domácí porcelán, prádlo. Zátěžová skupina L75 = 75 kg/m 2 užitkového zatížení, například knihy. Zátěžová skupina L125 = 125kg/m 2 užitkového zatížení, například spisy a velmi těžké knihy. Průhyb polic Dovolený průhyb polic vyplývá z rozměrových požadavků, které řeší ČSN Průhyb viditelných polic vlivem trvalého zatížení do 80 cm Průhyb skrytých polic vlivem trvalého zatížení do 80 cm Průhyb viditelných polic vlivem trvalého zatížení nad 80 cm Průhyb skrytých polic vlivem trvalého zatížení nad 80 cm max. 2 mm max. 3mm max. 3mm/1m max. 5 mm/1m 1.2 Materiál polic Police se vyrábí ze spárovky, laťovky, laminovaných nebo dýhovaných dřevotřískových desek, ze skla i z kovu. Ve vitrínách se obvykle používají police ze skla tloušťky 6 8 mm. 1.3 Konstrukční možnosti podepření polic Policové nosiče z průběžných lišt Policové nosiče mohou být z masivních lišt, které jsou připevněny zevnitř boku korpusu. Nevýhodou tohoto způsobu je viditelnost lišt, obtížná změna výšky police (lišta se musí přešroubovat) a také nesnadné vkládání police (někdy se musí při vkládání police naklonit). Tuto nevýhodu lze odstranit použitím starého způsobu kdy nosné lišty nasazujeme na zubové lišty.

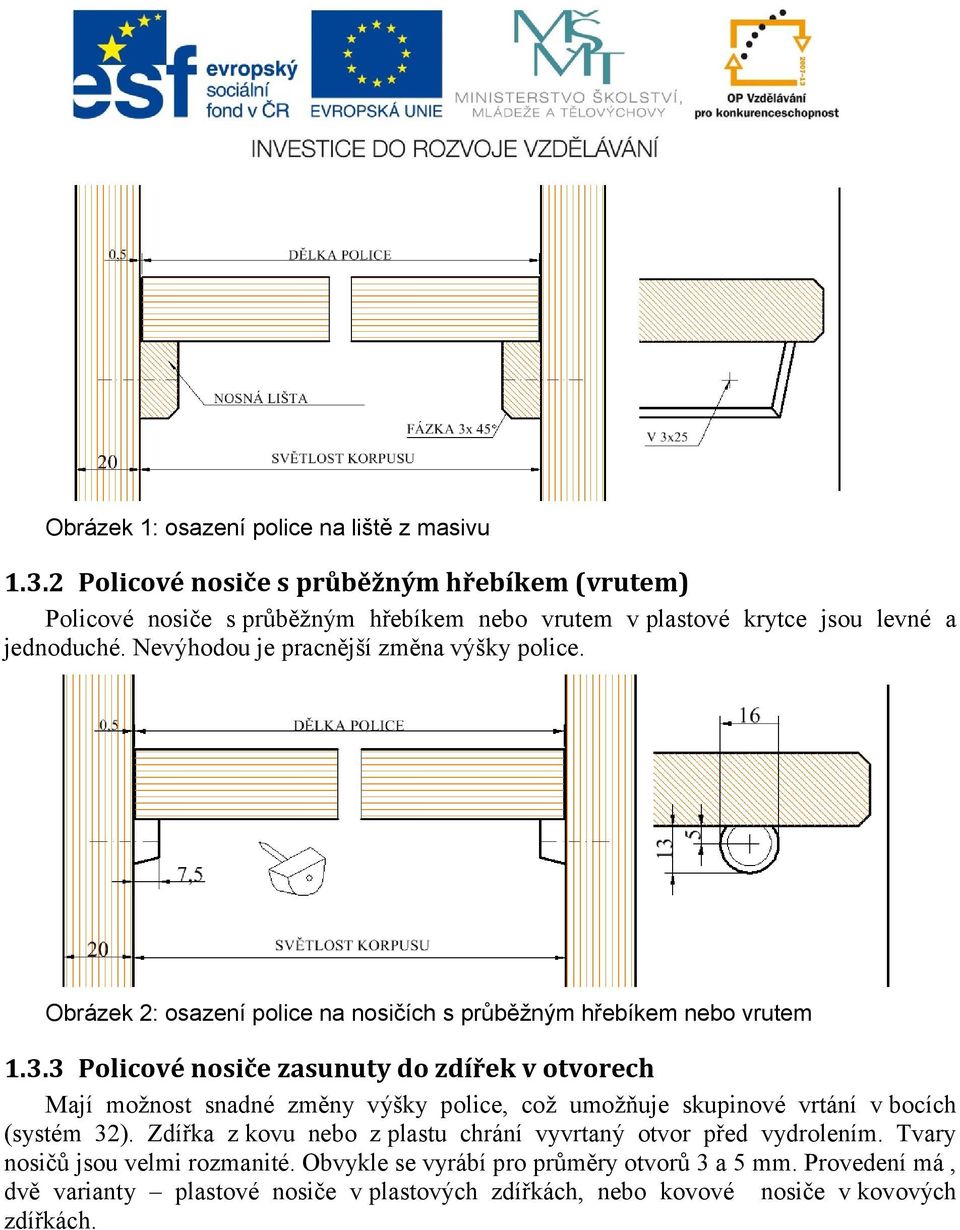

5 Obrázek 1: osazení police na liště z masivu Policové nosiče s průběžným hřebíkem (vrutem) Policové nosiče s průběžným hřebíkem nebo vrutem v plastové krytce jsou levné a jednoduché. Nevýhodou je pracnější změna výšky police. Obrázek 2: osazení police na nosičích s průběžným hřebíkem nebo vrutem Policové nosiče zasunuty do zdířek v otvorech Mají možnost snadné změny výšky police, což umožňuje skupinové vrtání v bocích (systém 32). Zdířka z kovu nebo z plastu chrání vyvrtaný otvor před vydrolením. Tvary nosičů jsou velmi rozmanité. Obvykle se vyrábí pro průměry otvorů 3 a 5 mm. Provedení má, dvě varianty plastové nosiče v plastových zdířkách, nebo kovové nosiče v kovových zdířkách.

6 Obrázek 3: osazení police na nosičích ve zdířkách Obrázek 4: různé tvaru nosičů polic Policové nosiče pro řadové vrtání Vyrábí se pro otvory o průměru 5 mm, z kovo nebo z plastu

7 Obrázek 5: osazení polic na nosičích pro řadové vrtání Opakování o Jakou funkci mají police? o Jaké rozměry mohou mít police? o Jaký průhyb polic je dovolený? o Jaké způsoby podstavení polic znáte? o Z jakých materiálů se vyrábí nosiče polic? o Co jsou zdířky?

8 2 Doporučená literatura 1. Elmar Josten, Thomas Reiche, Bernd Wittchen TRUHLÁŘSKÉ KONSTRUKCE, spoje, povrchové úpravy dřeva, konstrukce, edice stavitel, Grada Publisching, a.s.2011, U Průhonu 22, Praha 7,překlad Ing. Martin Zach : Avid, ISBN Wolfgang Nutsch,KONSTRUKCE NÁBYTKU Nábytek a zabudované skříně, vydala Grada Publisching, a. s. U Průhonu č.p. 466, Praha 7, translation Radka Vaněčková 2003 ISBN

9 3 Použitá literatura a zdroje 1. Elmar Josten, Thomas Reiche, Bernd Wittchen TRUHLÁŘSKÉ KONSTRUKCE, spoje, povrchové úpravy dřeva, konstrukce, edice stavitel, Grada Publisching, a.s.2011, U Průhonu 22, Praha 7,překlad Ing. Martin Zach : Avid, ISBN Wolfgang Nutsch,KONSTRUKCE NÁBYTKU Nábytek a zabudované skříně, vydala Grada Publisching, a. s. U Průhonu č.p. 466, Praha 7, translation Radka Vaněčková 2003 ISBN Antonín Málek, Karel Lukeš TRUHLÁŘSTVÍ, konstukce pro 3. Ročník středních průmyslových škol dřevařských, SNTL nakladatelství technické literatury, Praha Halabala Jindřich, Výroba nábytku (tvorba a konstrukce nábytku).
