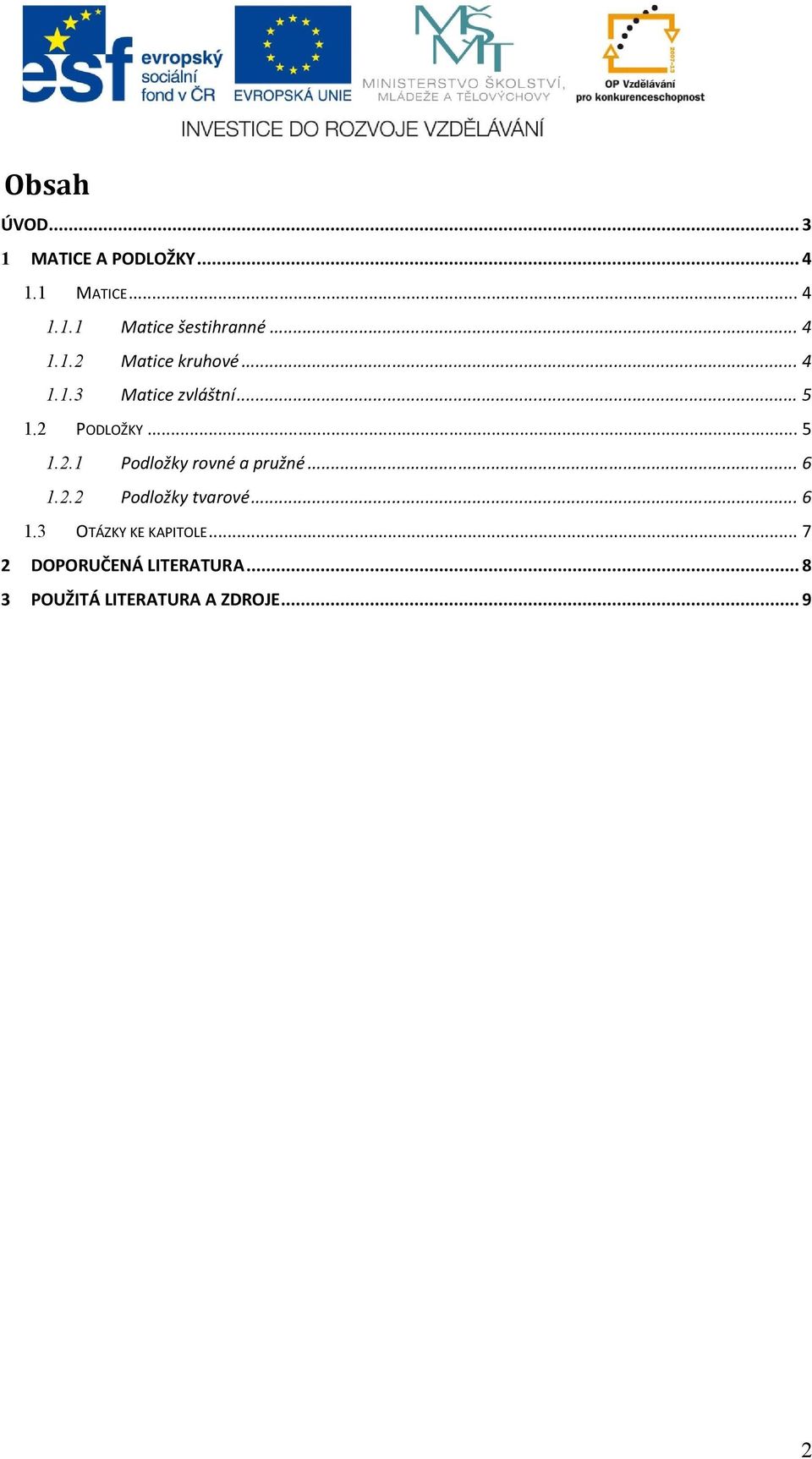

2 Obsah ÚVOD MATICE A PODLOŽKY MATICE Matice šestihranné Matice kruhové Matice zvláštní PODLOŽKY Podložky rovné a pružné Podložky tvarové OTÁZKY KE KAPITOLE DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE

3 Úvod Výukový materiál se zabývá různými variantami matic, podložek a jejich použitím ve spojích. Za výkladem jsou k dané problematice zařazeny kontrolní otázky. Ucelený výukový materiál postihuje oblast základních částí strojů a strojních zařízení. Materiál je určen žákům zejména prvních ročníků strojírenských a se strojírenstvím souvisejících oborů ukončených závěrečnou zkouškou, kde je zapotřebí nabýt znalostí o stavbě strojů a jejich základních konstrukčních prvcích. Stejně tak je možné materiál využít u takovýchto oborů ukončených maturitní zkouškou. Lze ho využívat v předmětech zabývajících se základy strojírenství, jako jsou Strojnictví, Části strojů a mechanismy, Strojírenství nebo Stroje a zařízení, v oborech Mechanik opravář motorových vozidel ( H/01), Autotronik (39-41-L/01), Autoelektrikář (26-57-H/01), Karosář (23-55-H/02), Strojník (23-65-H/01), Klempíř (23-55-H/01), Provozní technika (23-43-L/51) apod. 3

4 1 Matice a podložky 1.1 Matice Matice jsou normalizované strojní součásti, které slouží k uzavření a utažení šroubového spoje a společně s podložkami zajišťují spoj proti uvolnění. Podle tvaru a použití lze rozdělit matice na: 1. Šestihranné matice 2. Kruhové matice 3. Zvláštní matice Obrázek 1: Matice Matice šestihranné Mají půdorys šestihranu a jejich utažení se provádí šestihrannými klíči. Mohou být nízké nebo normální, průchozí nebo uzavřené. Ve variantě jako korunové jsou opatřeny drážkami, do kterých se pro dokonalejší zajištění umisťuje závlačka. Obrázek 2: Šestihranné matice Matice kruhové Pokud jsou tyto matice po obvodu opatřeny drážkami, jsou určeny pro dotahování speciálními zaoblenými klíči s výstupky pro tyto drážky. Pokud mají po obvodu jemné drážkování, utahují se ručně a tato úprava slouží k tomu, aby matice při utahování neprokluzovala. 4

5 Obrázek 3: Kruhové matice Matice zvláštní Obvykle se jedná o tvarově složitější matice, které jsou určeny k zvláštním účelům. Například ve variantě jako oka pro vsunutí dalších částí (např. pro uchycení při manipulaci) nebo jako matice pro ruční utahování se zvětšenou plochou (motýlek). Obrázek 4: Matice zvláštní 1.2 Podložky Podložky jsou normalizované strojní součásti, které plní ve spoji několik funkcí: 1. Zvětšují tření mezi maticí a spojovanou částí a tím pojišťují spoj proti uvolnění 2. Tvarové podložky navíc umožňují pojišťovat spoj svým tvarem 3. Rozkládají tlak pod maticí na větší plochu 4. Chrání spojované materiály před poškozením při utahování (měkké materiály) Z hlediska tvaru a funkce je lze rozdělit na: 1. Rovné podložky 2. Pružné podložky 3. Tvarové podložky 5

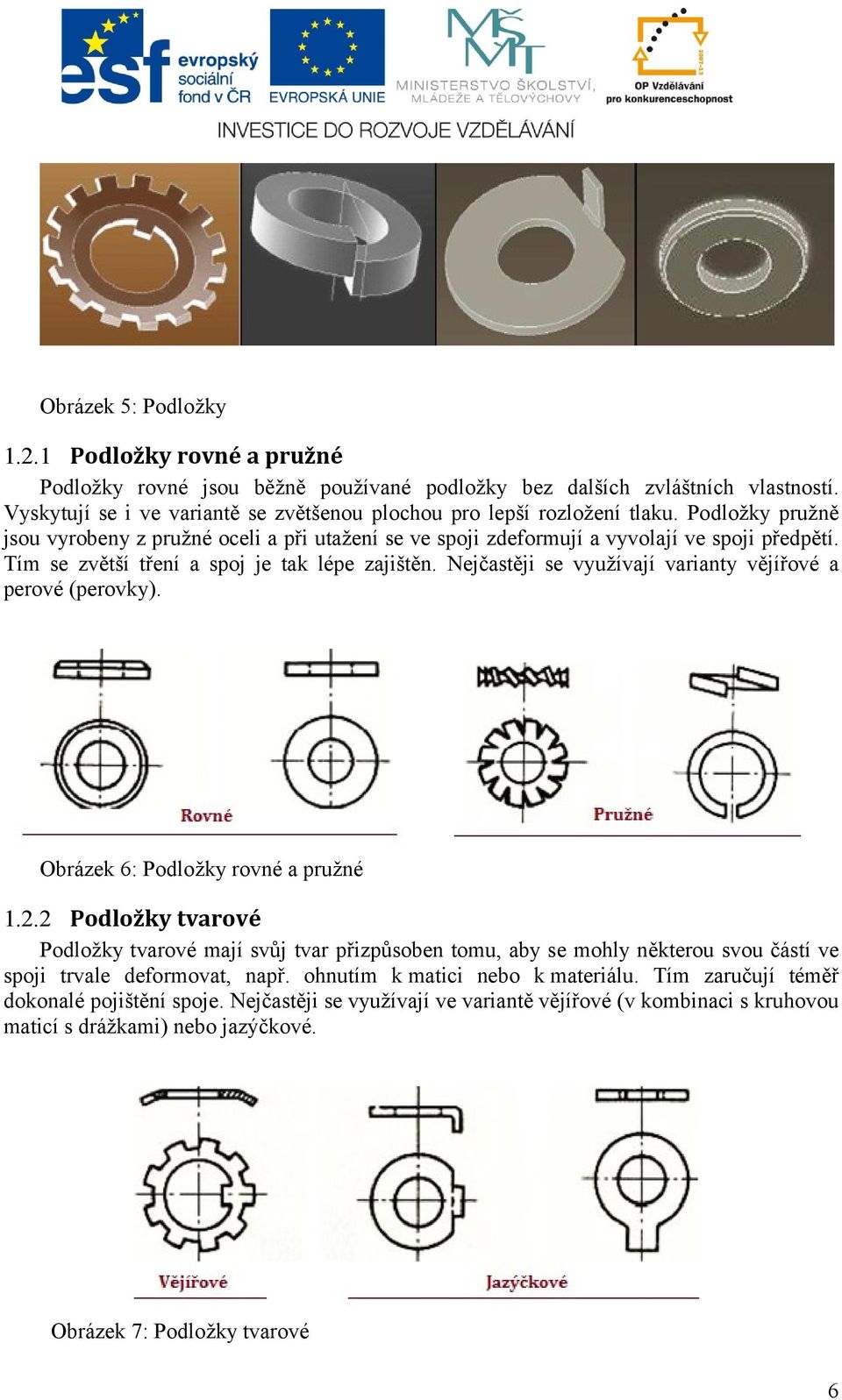

6 Obrázek 5: Podložky Podložky rovné a pružné Podložky rovné jsou běžně používané podložky bez dalších zvláštních vlastností. Vyskytují se i ve variantě se zvětšenou plochou pro lepší rozložení tlaku. Podložky pružně jsou vyrobeny z pružné oceli a při utažení se ve spoji zdeformují a vyvolají ve spoji předpětí. Tím se zvětší tření a spoj je tak lépe zajištěn. Nejčastěji se využívají varianty vějířové a perové (perovky). Obrázek 6: Podložky rovné a pružné Podložky tvarové Podložky tvarové mají svůj tvar přizpůsoben tomu, aby se mohly některou svou částí ve spoji trvale deformovat, např. ohnutím k matici nebo k materiálu. Tím zaručují téměř dokonalé pojištění spoje. Nejčastěji se využívají ve variantě vějířové (v kombinaci s kruhovou maticí s drážkami) nebo jazýčkové. Obrázek 7: Podložky tvarové 6

7 1.3 Otázky ke kapitole 1. Jakou funkci plní matice ve spojích? 2. Jaké lze provést základní rozdělení matic doplňte obrázky? 3. K jakým účelům se mohou užívat matice zvláštní? 4. Jaké lze provést základní rozdělení podložek doplňte obrázky? 5. Jaké funkce plní podložky v šroubových spojích? 6. Jak se používají podložky tvarové? 7

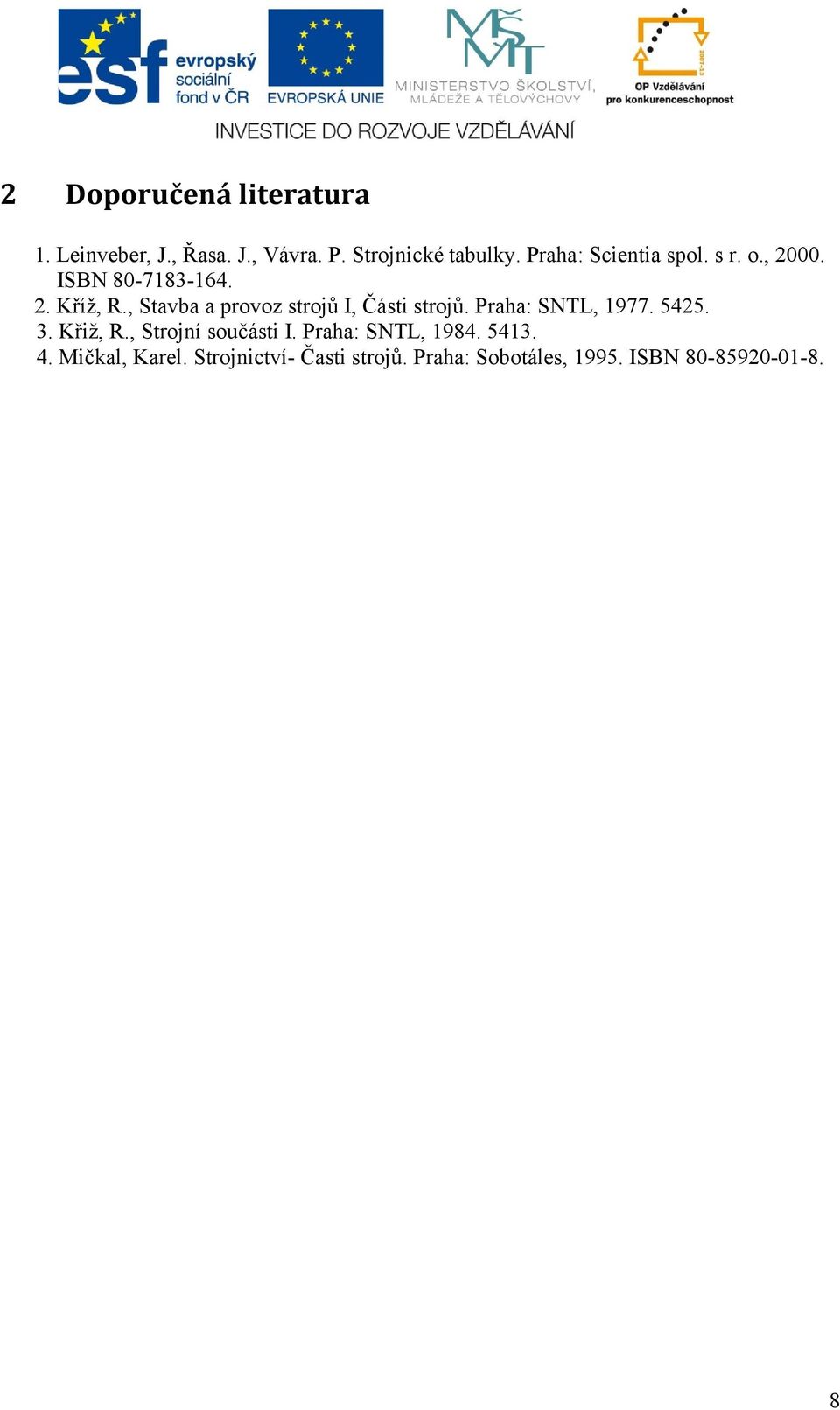

8 2 Doporučená literatura 1. Leinveber, J., Řasa. J., Vávra. P. Strojnické tabulky. Praha: Scientia spol. s r. o., ISBN Kříž, R., Stavba a provoz strojů I, Části strojů. Praha: SNTL, Křiž, R., Strojní součásti I. Praha: SNTL, Mičkal, Karel. Strojnictví- Časti strojů. Praha: Sobotáles, ISBN
