1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.13 Konstrukce skříňového nábytku Kapitola 9 Rohová spojení rámů konstrukčními spoji Ing. Jana Korousová

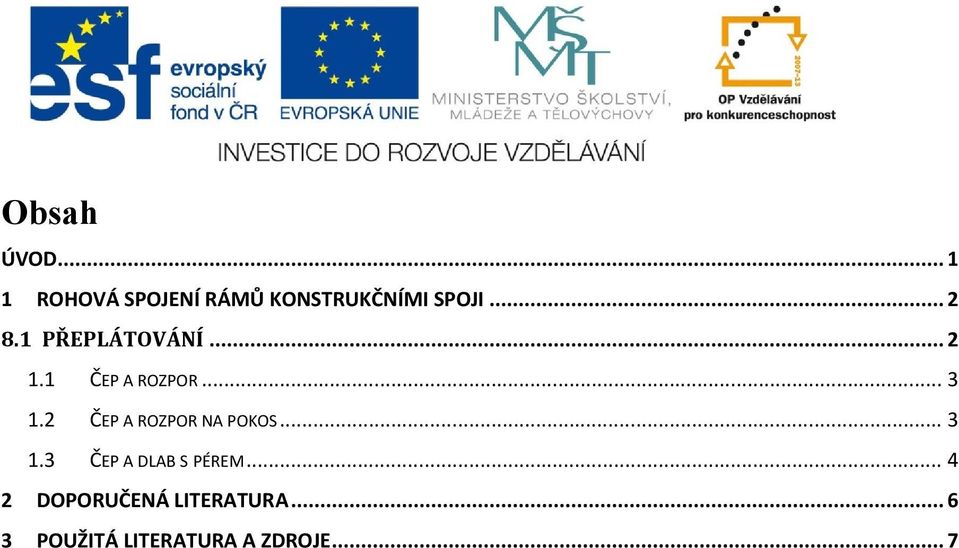

2 Obsah ÚVOD ROHOVÁ SPOJENÍ RÁMŮ KONSTRUKČNÍMI SPOJI PŘEPLÁTOVÁNÍ ČEP A ROZPOR ČEP A ROZPOR NA POKOS ČEP A DLAB S PÉREM DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 7

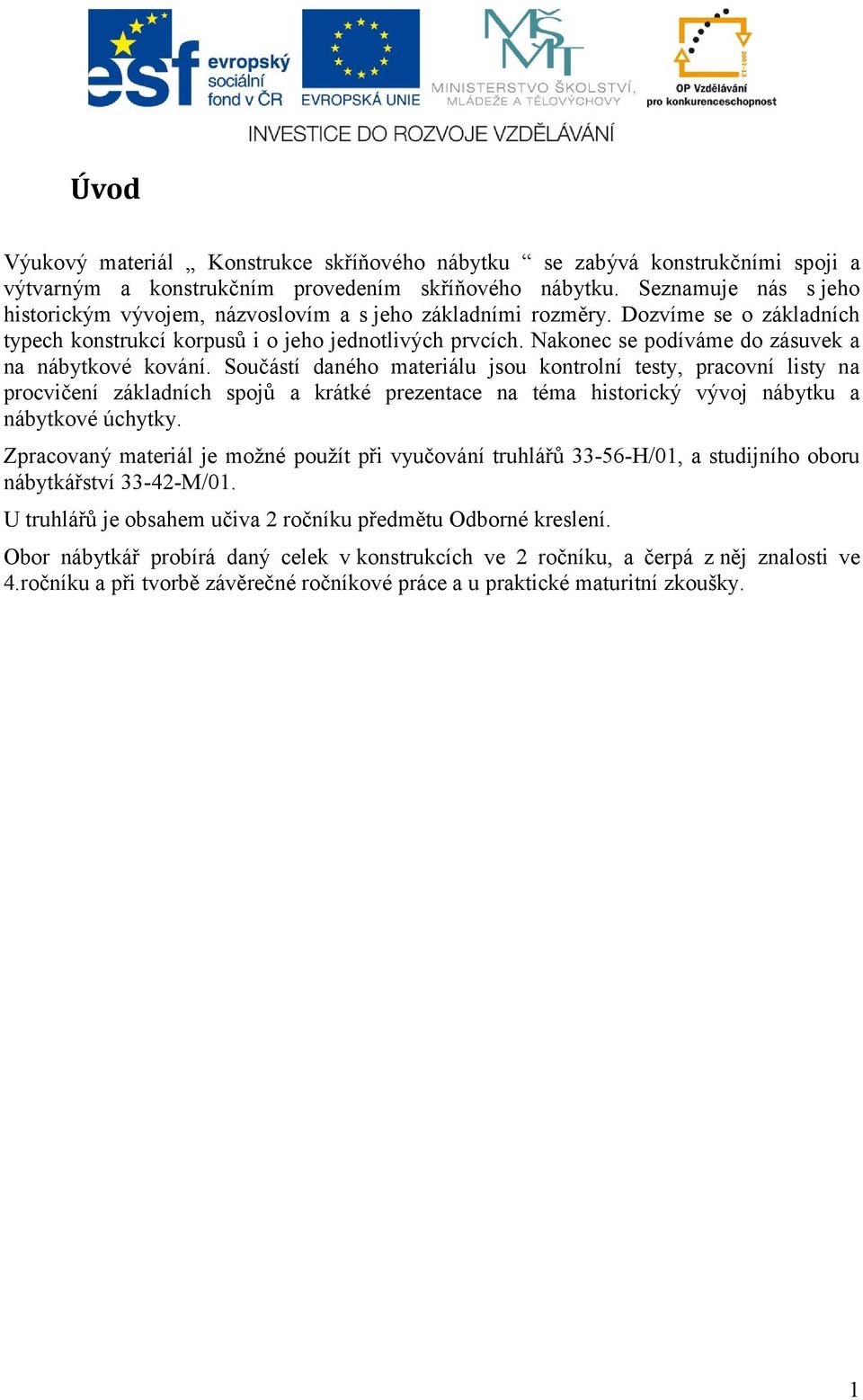

3 Úvod Výukový materiál Konstrukce skříňového nábytku se zabývá konstrukčními spoji a výtvarným a konstrukčním provedením skříňového nábytku. Seznamuje nás s jeho historickým vývojem, názvoslovím a s jeho základními rozměry. Dozvíme se o základních typech konstrukcí korpusů i o jeho jednotlivých prvcích. Nakonec se podíváme do zásuvek a na nábytkové kování. Součástí daného materiálu jsou kontrolní testy, pracovní listy na procvičení základních spojů a krátké prezentace na téma historický vývoj nábytku a nábytkové úchytky. Zpracovaný materiál je možné použít při vyučování truhlářů H/01, a studijního oboru nábytkářství M/01. U truhlářů je obsahem učiva 2 ročníku předmětu Odborné kreslení. Obor nábytkář probírá daný celek v konstrukcích ve 2 ročníku, a čerpá z něj znalosti ve 4.ročníku a při tvorbě závěrečné ročníkové práce a u praktické maturitní zkoušky. 1

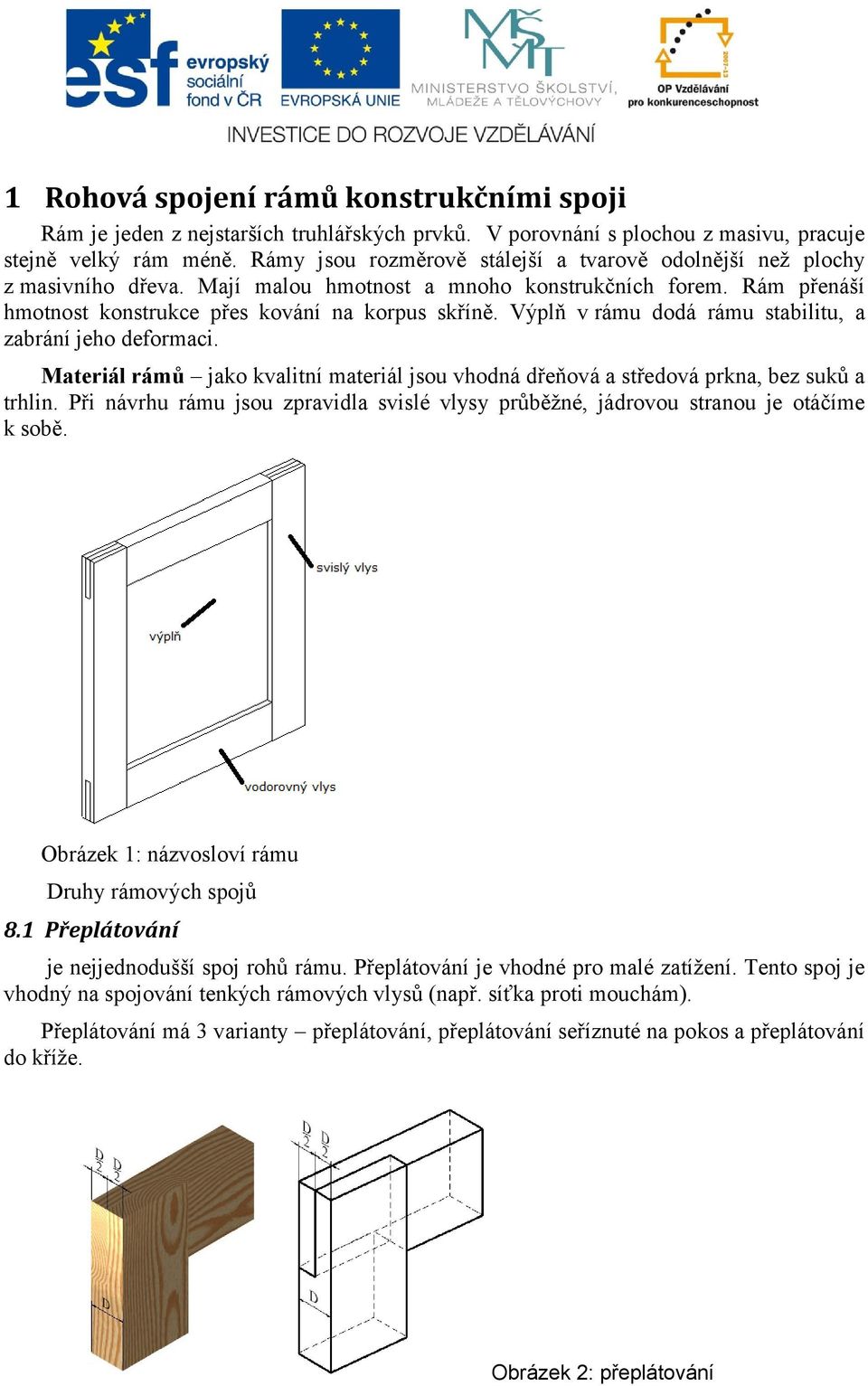

4 1 Rohová spojení rámů konstrukčními spoji Rám je jeden z nejstarších truhlářských prvků. V porovnání s plochou z masivu, pracuje stejně velký rám méně. Rámy jsou rozměrově stálejší a tvarově odolnější než plochy z masivního dřeva. Mají malou hmotnost a mnoho konstrukčních forem. Rám přenáší hmotnost konstrukce přes kování na korpus skříně. Výplň v rámu dodá rámu stabilitu, a zabrání jeho deformaci. Materiál rámů jako kvalitní materiál jsou vhodná dřeňová a středová prkna, bez suků a trhlin. Při návrhu rámu jsou zpravidla svislé vlysy průběžné, jádrovou stranou je otáčíme k sobě. Obrázek 1: názvosloví rámu Druhy rámových spojů 8.1 Přeplátování je nejjednodušší spoj rohů rámu. Přeplátování je vhodné pro malé zatížení. Tento spoj je vhodný na spojování tenkých rámových vlysů (např. síťka proti mouchám). Přeplátování má 3 varianty přeplátování, přeplátování seříznuté na pokos a přeplátování do kříže. Obrázek 2: přeplátování

5 Obrázek 3: přeplátování seříznuté na pokos Obrázek 4:přeplátování do kříže 1.1 Čep a rozpor je nejčastější způsob spojení rohů rámů. Čep a rozpor má 2 krát větší plochu lepení než přeplátování. Obvykle jsou na svislých vlysech rozpory a na příčných vlysech čepy. Tento spoj má několik variant. Pro silnější vlysy volíme dvojitý nebo trojitý čep a rozpor. Pro spojování nábytkových dvířek volíme spoje se skosením (jednostranné nebo oboustranné) a drážkou nebo polodrážkou, pro osazení výplně. Pro lepší estetický účinek volíme neprůchozí čepy. 1.2 Čep a rozpor na pokos Tento spoj se provádí u rámů s nábytkovými výplněmi. Tento spoj volíme, když má kresba na jednotlivých vlysech rámu navazovat, nebo když vnitřní hrana je profilovaná, anebo jsou lišty pro výplně na pokos.

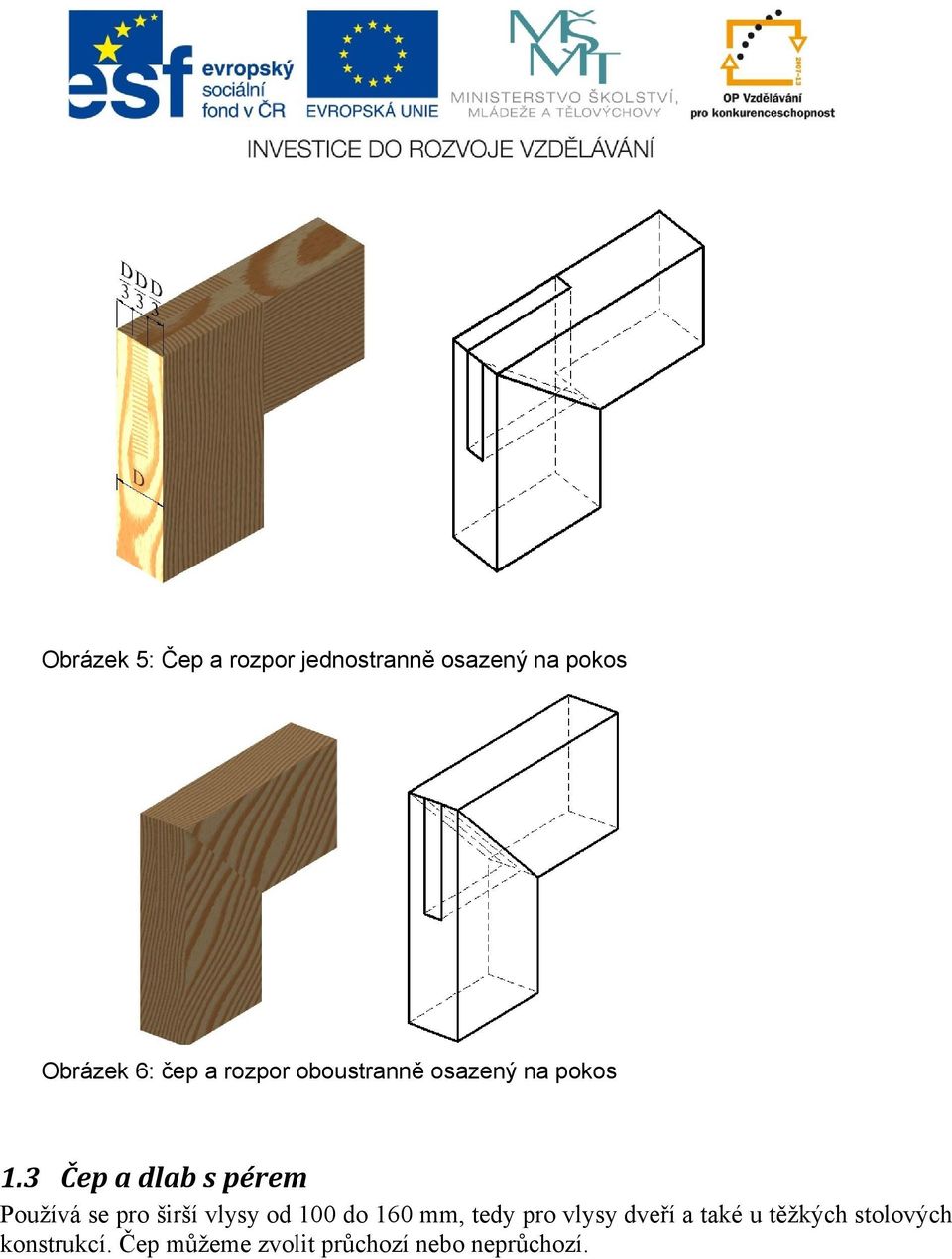

6 Obrázek 5: Čep a rozpor jednostranně osazený na pokos Obrázek 6: čep a rozpor oboustranně osazený na pokos 1.3 Čep a dlab s pérem Používá se pro širší vlysy od 100 do 160 mm, tedy pro vlysy dveří a také u těžkých stolových konstrukcí. Čep můžeme zvolit průchozí nebo neprůchozí.

7 Obrázek 7: čep a dlab s perem Obrázek 8: Pro zvlášť namáhané rámy volíme čep a dlab s perem a s klíny Opakování o Proč je vhodné místo velkých ploch z masivu použít rám s výplní? o Jaké jsou požadavky na materiál rámů o Vyjmenujte a nakreslete rohové spoje rámů pomocí konstrukčních spojů o Který druh rohového spoje je nejpevnější? o Nakreslete sdružené průměty uvedených rohových spojů rámů

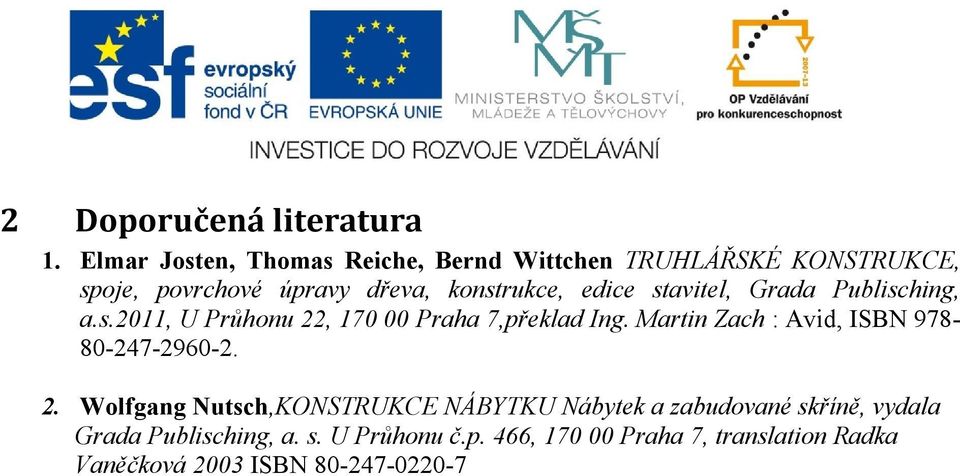

8 2 Doporučená literatura 1. Elmar Josten, Thomas Reiche, Bernd Wittchen TRUHLÁŘSKÉ KONSTRUKCE, spoje, povrchové úpravy dřeva, konstrukce, edice stavitel, Grada Publisching, a.s.2011, U Průhonu 22, Praha 7,překlad Ing. Martin Zach : Avid, ISBN Wolfgang Nutsch,KONSTRUKCE NÁBYTKU Nábytek a zabudované skříně, vydala Grada Publisching, a. s. U Průhonu č.p. 466, Praha 7, translation Radka Vaněčková 2003 ISBN

9 3 Použitá literatura a zdroje 1. Elmar Josten, Thomas Reiche, Bernd Wittchen TRUHLÁŘSKÉ KONSTRUKCE, spoje, povrchové úpravy dřeva, konstrukce, edice stavitel, Grada Publisching, a.s.2011, U Průhonu 22, Praha 7,překlad Ing. Martin Zach : Avid, ISBN Wolfgang Nutsch,KONSTRUKCE NÁBYTKU Nábytek a zabudované skříně, vydala Grada Publisching, a. s. U Průhonu č.p. 466, Praha 7, translation Radka Vaněčková 2003 ISBN Antonín Málek, Karel Lukeš TRUHLÁŘSTVÍ, konstukce pro 3. Ročník středních průmyslových škol dřevařských, SNTL nakladatelství technické literatury, Praha Halabala Jindřich, Výroba nábytku (tvorba a konstrukce nábytku).
